Ein Funkgerät kommuniziert normalerweise mit einem anderen Funkgerät über einen Funkkanal oder eine Sprechgruppe. Ein Telefon funktioniert anders: Der Benutzer gibt eine Zielrufnummer ein, das Vermittlungssystem interpretiert diese Nummer und das Netz stellt eine Punkt-zu-Punkt-Verbindung her. Um diese beiden Kommunikationsarten miteinander zu verbinden, reicht es daher nicht aus, lediglich ihre Audioschnittstellen zu koppeln.
Eine praktische Funk-zu-Telefon-Lösung muss drei Fragen beantworten: Wie gibt der Funkbenutzer eine Telefonnummer ein, wie wird aus dieser Nummer ein Telefonanruf und wie wird ein Halbduplex-Funkgespräch mit einer Vollduplex-Telefonverbindung koordiniert? Je nach Funksystem können diese Funktionen bereits in einem digitalen Bündelfunknetz vorhanden sein oder über ein Funk-zu-SIP-Gateway ergänzt werden.
Die Wahl beginnt mit der Signalisierung
Bevor Gateways oder IP-Netze betrachtet werden, ist es hilfreich zu verstehen, was eine Telefonwahl tatsächlich bewirkt. Die Wahl stellt nicht unmittelbar einen Sprachpfad her. Ihr erster Zweck besteht darin, dem Kommunikationssystem mitzuteilen, welches Ziel der Anrufer erreichen möchte.
Frühe Telefonnetze waren auf Vermittlungspersonal angewiesen, das Verbindungen manuell herstellte. Später führte das Wählscheibentelefon die Impulswahl ein, bei der jede Ziffer durch eine bestimmte Anzahl elektrischer Unterbrechungen dargestellt wurde. Beim Wählen der Ziffer 5 wurden beispielsweise fünf Impulse erzeugt, die von der Vermittlungsstelle gezählt und interpretiert wurden.
Eine wesentliche Veränderung erfolgte 1963, als Bell Labs die Mehrfrequenzwahl mit zwei Tönen einführte, allgemein als DTMF bekannt. Anstatt Impulse zu erzeugen, erzeugt jede Taste gleichzeitig zwei Frequenzen: eine aus einer niederfrequenten und eine aus einer hochfrequenten Gruppe.
Beim Drücken der Ziffer 5 entstehen beispielsweise gleichzeitig 770 Hz und 1336 Hz. Da jede Taste ein eindeutiges Frequenzpaar verwendet, kann ein DTMF-Empfänger Ziffern schnell und zuverlässig erkennen.
Moderne IP-Telefonie nutzt SIP für den Verbindungsaufbau, DTMF bleibt jedoch in vielen Kommunikationssystemen wichtig. In einer Funk-zu-Telefon-Anwendung kann DTMF die Brücke zwischen einer Funktastatur und der Telefonnummernumgebung bilden. Das Funkgerät erzeugt die Ziffern, das Integrationssystem erkennt sie und verwendet diese Informationen anschließend zur Erstellung des erforderlichen SIP-Anrufs.
Zwei Funkumgebungen erfordern unterschiedliche Ansätze
Nicht jedes Funksystem benötigt dieselbe Architektur. Die erste Planungsentscheidung besteht darin festzustellen, ob die Telefonkopplung bereits von der Funkinfrastruktur unterstützt wird oder extern ergänzt werden muss.
Bündelfunknetze
Digitale Bündelfunktechnologien wie PDT, DMR Trunking und TETRA können Telefonkopplungsfunktionen über ihre Kernnetzinfrastruktur bereitstellen. Abhängig von der Systemkonfiguration können Telefonschnittstellen oder Interworking-Funktionen berechtigten Funkbenutzern bereits ermöglichen, Telefonnummern anzuwählen.
In dieser Umgebung kann die Funk-zu-Telefon-Kommunikation als native Dienstfunktion arbeiten. Das Funkendgerät übermittelt die Wählinformationen an das Bündelfunknetz, und das Netz übernimmt das Routing zum Telefonsystem. Ein zusätzliches externes Funkgateway ist deshalb möglicherweise nicht erforderlich.

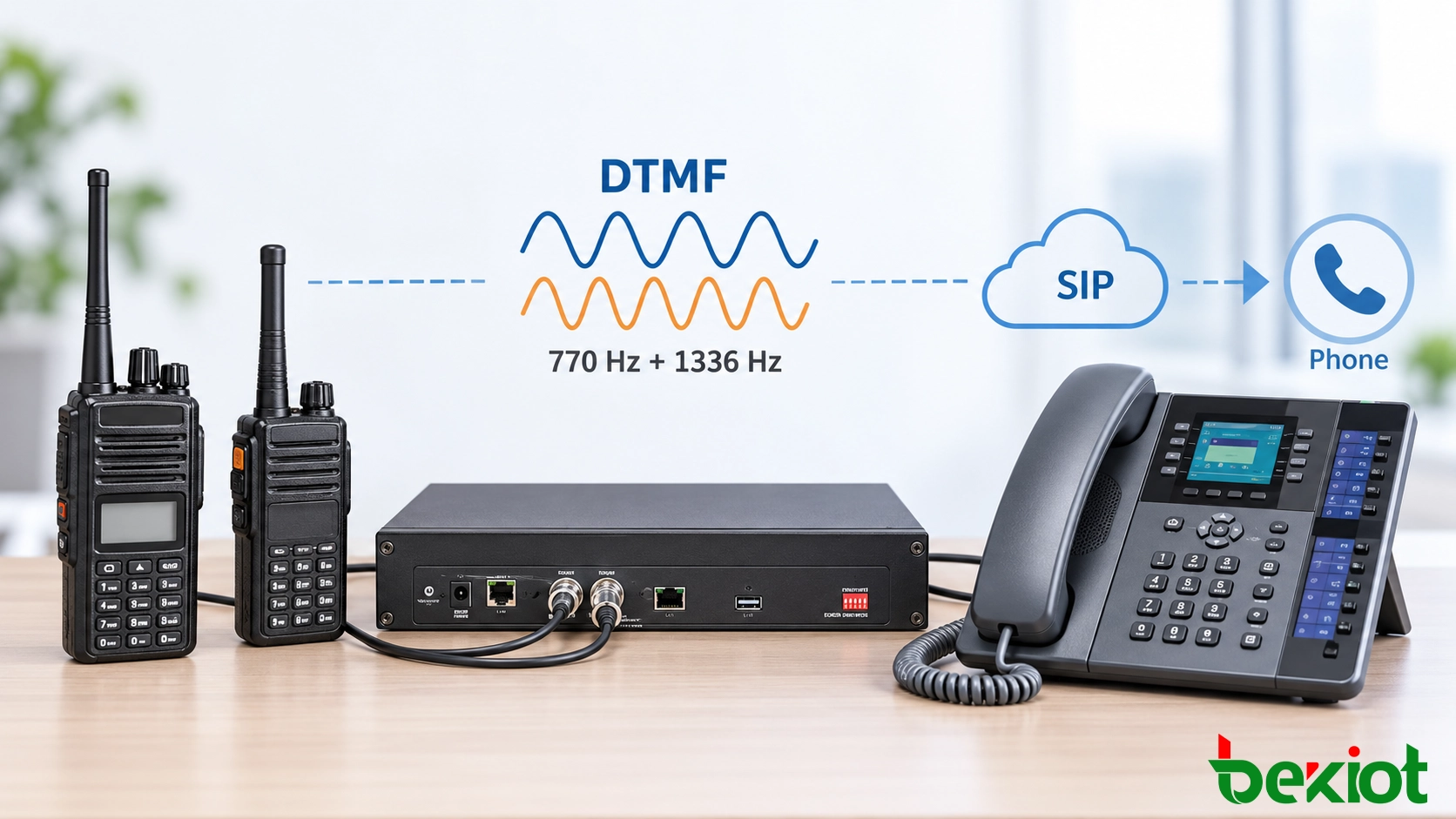

Konventionelle Funksysteme
Konventionelle analoge Funkgeräte, eigenständige digitale Funkgeräte, Mobilfunkgeräte und viele Basisstationen verfügen über keinen Telefonvermittlungskern im Hintergrund. Sie kommunizieren auf zugewiesenen Kanälen, besitzen jedoch keine direkte Möglichkeit, einen SIP-Anruf zu einer IP PBX aufzubauen.
Hier wird eine Funk-zu-SIP-Integrationsschicht erforderlich. Ein Gateway wird über geeignete Audio- und Steuerschnittstellen mit der Funktechnik verbunden. Die Funkaudiosignale können dann über das IP-Netz übertragen werden, während PTT und zugehörige Steuersignale separat koordiniert werden.
Der Vorteil dieses Ansatzes besteht darin, dass das bestehende Funknetz nicht neu aufgebaut werden muss, nur weil Telefonanbindung erforderlich ist. Die Funkgeräte können weiterhin ihre vorhandenen Frequenzen, Kanäle und Betriebsabläufe nutzen, während das Gateway den Zugang zur SIP-Kommunikationsumgebung ergänzt.
Welche Funktionen das Funkendgerät unterstützen muss
Die Möglichkeit, Funkaudio mit einer Telefonplattform zu verbinden, bedeutet nicht automatisch, dass jedes Funkgerät beliebige Nummern wählen kann. Das Endgerät selbst muss dem Benutzer eine praktikable Möglichkeit bieten, Zielinformationen zu übermitteln.
Für die direkte Nummernwahl sind zwei Funktionen besonders wichtig.
Nummerneingabe: Der Benutzer benötigt eine Tastatur oder eine andere Schnittstelle, über die eine Zielrufnummer eingegeben werden kann.
DTMF-Übertragung: Das Funkgerät muss DTMF-Töne erzeugen können, die vom Integrationssystem erkannt werden.
Verfügt ein Funkgerät über beide Funktionen, kann der Benutzer entsprechend den im System eingerichteten Wahlberechtigungen unterschiedliche Telefonnummern eingeben.
Ein Funkgerät ohne Tastatur kann dennoch an Telefonkommunikation teilnehmen. Lediglich das Betriebsmodell ändert sich. Dem Funkgerät kann eine vordefinierte Hotline, eine feste Nebenstelle oder ein voreingestelltes Anrufziel zugewiesen werden. Durch Drücken einer programmierten Taste oder Auslösen eines definierten Anrufverfahrens kann die Verbindung hergestellt werden, ohne dass der Außendienstbenutzer die gesamte Nummer eingeben muss.
Diese Unterscheidung ist bei der Systemplanung wichtig. Ein Projekt sollte keine uneingeschränkte Funk-zu-Telefon-Wahl vorsehen, wenn die tatsächlich eingesetzten Endgeräte die dafür erforderliche Benutzerinteraktion nicht unterstützen.

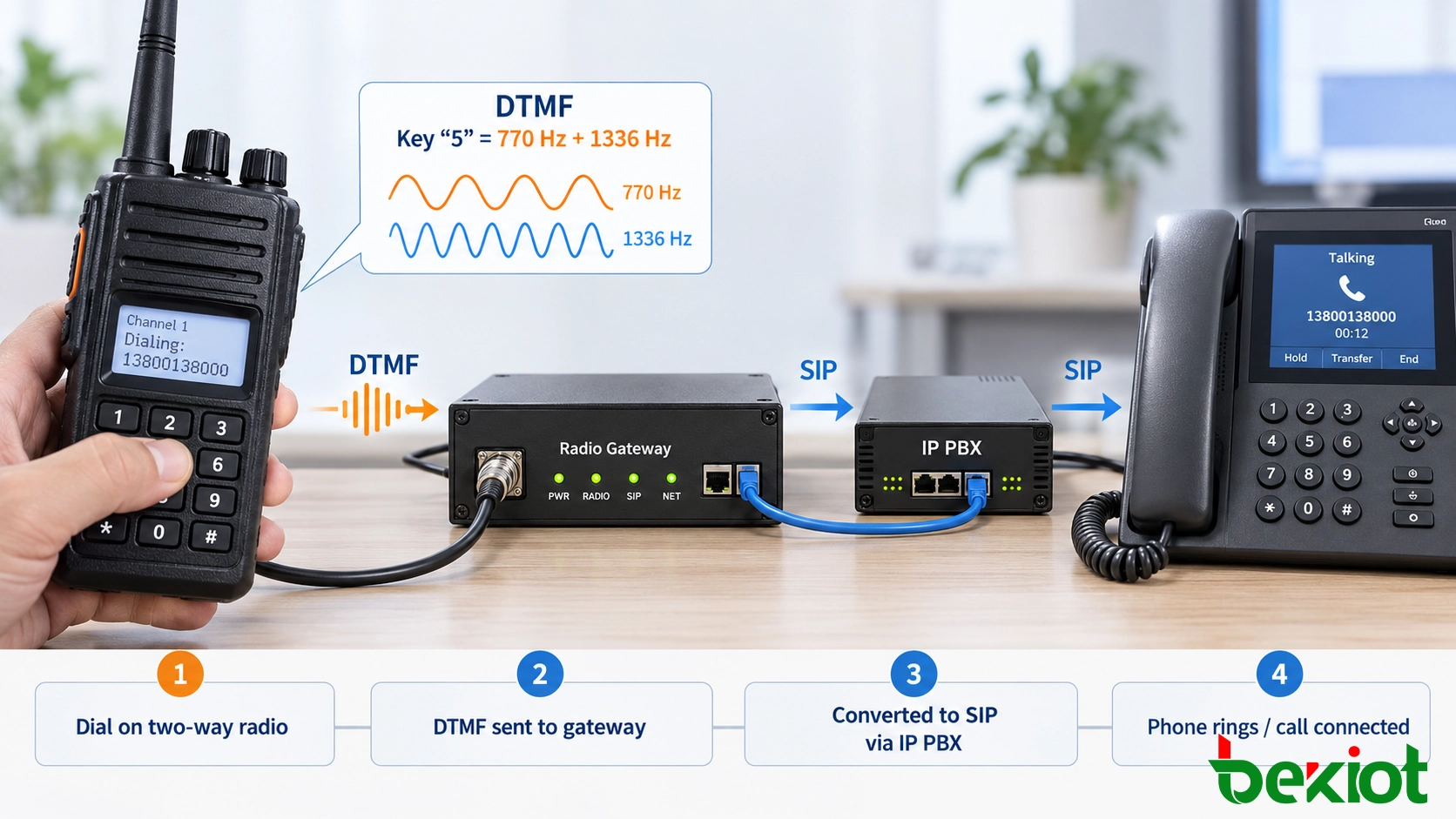

Von DTMF-Ziffern zum SIP-Anruf
Am verständlichsten wird die Lösung, wenn ein Anruf von Anfang bis Ende betrachtet wird. Angenommen, ein Außendienstmitarbeiter möchte von einem konventionellen Funkgerät eine Büro-Nebenstelle erreichen.
Der Benutzer gibt das Ziel ein. Das Funkgerät erzeugt die entsprechenden DTMF-Töne für die Telefonnummer.
Die Ziffern werden erkannt. Das Integrationssystem überwacht das Funkaudio, erkennt die DTMF-Folge und sammelt die benötigte Nummer.
Ein Telefonanruf wird erstellt. Die erfasste Nummer wird in die für die SIP-Umgebung erforderliche Signalisierung umgesetzt. Anschließend kann ein SIP INVITE an eine IP PBX, eine Software-Vermittlung oder eine Unified-Communications-Plattform gesendet werden.
Die Plattform wendet ihren Wählplan an. Das SIP-System bestimmt, ob das Ziel eine interne Nebenstelle, ein anderer Kommunikationsdienst oder eine autorisierte externe Telefonroute ist.
Der angerufene Teilnehmer nimmt ab. Nach Annahme des Anrufs überträgt eine RTP-Mediensitzung die Sprache zwischen der SIP-Seite und dem Funkintegrationspunkt.
Die Sprechsteuerung läuft während des Anrufs weiter. Das Integrationssystem steuert Senden und Empfangen auf der Funkseite, damit Telefon- und Funkbenutzer abwechselnd sprechen können.
Für den Bediener kann der Ablauf einem normalen Telefonanruf ähneln: Nummer eingeben, auf die Verbindung warten und sprechen. Technisch werden im Hintergrund jedoch mehrere unterschiedliche Signalisierungs- und Medienprozesse koordiniert.

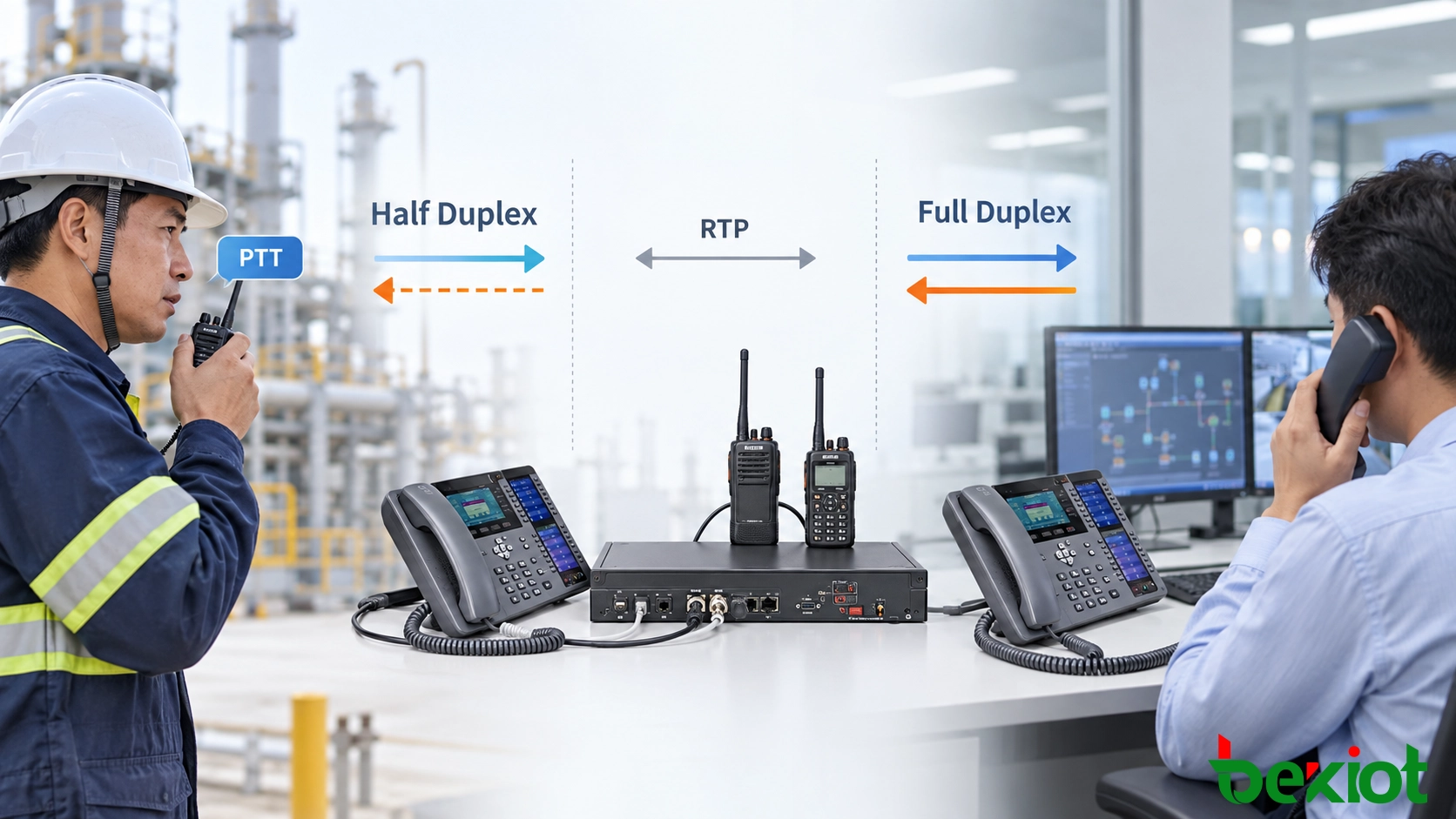

Warum die Sprechsteuerung komplexer ist als die Wahl
Der Aufbau des SIP-Anrufs ist nur ein Teil der Aufgabe. Funk- und Telefonbenutzer kommunizieren normalerweise nicht auf dieselbe Weise.
Ein Telefongespräch ist im Allgemeinen Vollduplex. Beide Teilnehmer können gleichzeitig Audio senden und empfangen. Ein konventioneller Zweiwege-Funkkanal arbeitet normalerweise halbduplex. Eine Seite sendet, während die andere hört, und die Richtung wechselt entsprechend der PTT-Bedienung.
Die Integrationsschicht muss daher steuern, wann Telefonaudio auf den Funkkanal übertragen wird und wann die Funkseite zum Telefonbenutzer zurücksenden darf.
Die PTT-Steuerung ist dabei zentral. Abhängig von Funktechnik und Architektur kann das System physische PTT-Steuerung, Trägererkennung, COR/COS-Informationen, VOX, Sprachaktivitätserkennung oder andere Signalisierungsverfahren verwenden, um den Funkpfad zu steuern.
Die richtige Zeitsteuerung ist entscheidend. Wenn die Telefonseite den Funkübertragungspfad dauerhaft belegt, erhält der Außendienstbenutzer möglicherweise keine Gelegenheit zu senden. Erfolgen PTT-Aktivierung oder -Freigabe zu langsam, können Satzanfänge oder Satzenden abgeschnitten werden.
Deshalb sollte nicht allein die Audioqualität darüber entscheiden, ob eine Funk-zu-Telefon-Integration erfolgreich ist. Das Verhalten der Sprechsteuerung, Umschaltverzögerungen und die Bedienabläufe sind ebenso wichtig.
Die Anrufrichtung sollte sich am Arbeitsablauf orientieren
Dass ein Feldfunkgerät technisch beliebige Telefonnummern eingeben kann, bedeutet nicht immer, dass dies die beste Betriebsweise ist. In vielen Industrie- und Leitstellenumgebungen werden Funkgeräte gerade deshalb verwendet, weil Kommunikation schnell und einfach bleiben muss.
Wenn ein Bediener zunächst die richtige Funkfunktion aktivieren, mehrere Ziffern eingeben, auf den Verbindungsaufbau warten und anschließend PTT bedienen muss, entstehen möglicherweise unnötige Schritte. Die erforderliche Anrufrichtung sollte daher am tatsächlichen Betriebsablauf ausgerichtet werden.
Ein Wartungsteam muss beispielsweise vielleicht nur eine einzige Leitstellen-Nebenstelle erreichen. In diesem Fall kann eine vordefinierte Hotline effizienter sein als uneingeschränkte Wahl. Ein Leitstellenbediener muss dagegen möglicherweise telefonisch auf mehrere Funkkanäle zugreifen und profitiert deshalb von in der IP PBX definierten Kanal-Nebenstellen.
Der Zugriff vom Telefon zum Funk ist häufig besonders praktisch. Ein Büronutzer kann eine Nebenstelle wählen, die einer Funkressource zugeordnet ist. Das Kommunikationssystem stellt dann die Verbindung zum erforderlichen Kanal her, ohne dass der Funkbenutzer im Feld eine Nummer eingeben muss.
Ein ausgereiftes Konzept kann mehrere Methoden gleichzeitig unterstützen:
Wahl autorisierter Telefonnummern über die Funktastatur;
Ein-Tasten-Hotline-Anruf von ausgewählten Funkendgeräten;
Zuordnung von Telefonnebenstellen zu einzelnen Funkkanälen;
durch die Leitstelle gesteuerte Kopplung von Funk und Telefon;
vordefinierte Notfallrouten für kritische Betriebsszenarien.
Ziel ist nicht, ein Funkgerät exakt wie ein Telefon funktionieren zu lassen. Vielmehr soll den Benutzern der kürzeste praktikable Weg zu der Person oder Kommunikationsressource bereitgestellt werden, die sie benötigen.
Gemeinsam genutzte Kanäle verändern die Bedeutung eines Telefonanrufs
Ein weiterer wichtiger Aspekt ist der Datenschutz. Ein Telefonanruf wird normalerweise als Kommunikation zwischen zwei Endpunkten verstanden. Ein konventioneller Funkkanal ist dagegen eine gemeinsam genutzte Kommunikationsressource.
Wird Telefonaudio auf einen konventionellen Funkkanal übertragen, können andere Funkgeräte, die diesen Kanal überwachen, das Gespräch ebenfalls empfangen. Ebenso können Übertragungen anderer berechtigter Funkbenutzer auf dem Kanal in den verbundenen Telefonanruf gelangen.
Dieses Verhalten ist nicht zwangsläufig ein Fehler. In Betriebsumgebungen wie Wartung, Sicherheit oder Notfallreaktion kann gemeinsames Situationsbewusstsein nützlich sein. Es muss jedoch berücksichtigt werden, wenn Telefongespräche sensible oder persönliche Informationen enthalten.
Digitale Funksysteme können Einzelruf- oder Privatruf-Funktionen bereitstellen, sofern Netz und Endgeräte dies unterstützen. Konventionelle Systeme benötigen möglicherweise getrennte Kanäle, kontrolliertes Routing oder betriebliche Richtlinien, um unterschiedliche Kommunikationsarten voneinander zu trennen.
Nummernberechtigungen sollten daher gemeinsam mit der Funkkanalrichtlinie geplant werden. Jedem Kanal ohne Einschränkung den Anruf sämtlicher Telefonziele zu erlauben, kann sowohl Sicherheits- als auch Betriebsprobleme verursachen.
Planung der Lösung vor der Bereitstellung
Ein Funk-zu-Telefon-Projekt sollte mit dem Kommunikationsablauf beginnen und nicht mit einzelnen Geräten. Das Planungsteam muss zunächst verstehen, welche Aufgaben die Benutzer tatsächlich erfüllen sollen.
Wichtige Fragen sind:
Welche Funkbenutzer müssen Telefonanrufe initiieren?
Verfügen ihre Funkgeräte über numerische Tastaturen?
Können die Endgeräte nutzbare DTMF-Signale erzeugen?
Sollen Benutzer beliebige Nummern oder nur vordefinierte Ziele wählen können?
Welche Funkkanäle benötigen Telefonzugang?
Unterstützt das bestehende Funksystem bereits Telefonkopplung?
Bleiben Anrufe innerhalb der IP PBX oder sollen sie externe Telefonnetze erreichen?
Wie sollen PTT-Steuerung und Erkennung von Funkaktivität funktionieren?
Soll Telefonaudio für einen gesamten Funkkanal oder nur für ausgewählte Benutzer verfügbar sein?
Auch die Netzwerkbedingungen sollten bewertet werden. SIP-Signalisierung und RTP-Medien hängen vom IP-Pfad zwischen Integrationspunkt und Kommunikationsplattform ab. Zu hohe Latenz, Paketverluste oder instabile Verbindungen können Verbindungsaufbau, Sprachqualität und Zeitverhalten der Sprechsteuerung beeinträchtigen.
Vor der Inbetriebnahme sollte die Kommunikation in beiden Richtungen getestet werden. Die Tests sollten Wahlgenauigkeit, Verbindungsaufbau, PTT-Umschaltung, Abschneiden des ersten Wortes, Verbindungsabbau, Sperrung nicht autorisierter Ziele und Wiederherstellung nach einer vorübergehenden Netzwerkunterbrechung umfassen.
Das Ergebnis sollte ein Bedienverfahren sein, das sich sowohl für Außendienst- als auch Büronutzer natürlich anfühlt. Eine technisch hergestellte Verbindung reicht nicht aus, wenn der Anrufablauf für den täglichen Einsatz weiterhin zu kompliziert ist.
FAQ
Kann ein Funkgerät ein externes Mobiltelefon anrufen?
Ja, sofern die verbundene Telefonplattform über eine autorisierte Route zum Mobilfunk- oder öffentlichen Telefonnetz verfügt. Die Funk-zu-SIP-Verbindung stellt den Zugang zur Telefonplattform her, während die IP PBX oder der Telekommunikationsdienst entscheidet, ob die angeforderte externe Nummer erreichbar ist.
Kann derselbe Funkkanal eine eigene SIP-Nebenstelle haben?
Ja. Eine Funkressource kann einer eigenen Nebenstelle oder Routingregel zugeordnet werden. Dadurch können Telefonbenutzer oder andere SIP-Endpunkte einen bestimmten Funkkanal über eine vorhersehbare Nummer erreichen.
Können mehrere Funkgeräte eine Telefonverbindung gemeinsam nutzen?
Ja, wenn diese Funkgeräte auf demselben gemeinsam genutzten Kanal oder derselben Sprechressource arbeiten. In diesem Fall wird die Telefonverbindung praktisch Teil des Kanalgesprächs. Projekte, die Einzelkommunikation benötigen, sollten eine Architektur verwenden, die getrennte Funkressourcen oder Einzelrufe unterstützt.
Können Funk-zu-Telefon-Anrufe aufgezeichnet werden?
Ja, wenn die Kommunikationsplattform oder das Aufzeichnungssystem die erforderlichen SIP/RTP-Medien erhält. Bei der Aufzeichnungsplanung sollte außerdem berücksichtigt werden, welche Gesprächsrichtung aufgezeichnet werden muss und welche Datenschutz- oder Compliance-Anforderungen gelten.
Muss DTMF immer als hörbarer Ton übertragen werden?
Nicht unbedingt. Unterschiedliche Abschnitte des Kommunikationspfads können Zifferninformationen auf unterschiedliche Weise verarbeiten. DTMF kann auf der Funkseite als Audio entstehen und später innerhalb der IP-Umgebung über SIP-kompatible Signalisierung dargestellt werden. Die genaue Methode hängt vom Integrationsdesign ab.
Was geschieht, wenn ein Funkbenutzer eine nicht autorisierte Nummer eingibt?
Die Telefonplattform kann Wählplaneinschränkungen, Benutzerberechtigungen oder Zielregeln anwenden. Dadurch kann Funkbenutzern der Zugriff auf freigegebene Nebenstellen ermöglicht werden, während internationale, kostenpflichtige oder andere nicht autorisierte Ziele gesperrt werden.
Ein Funkgerät kann daher eine Telefonnummer anrufen, wenn der vollständige Kommunikationspfad drei wesentliche Funktionen unterstützt: Das Funkgerät kann Zielinformationen bereitstellen, die Integrationsschicht kann diese Informationen in Telefonsignalisierung übersetzen und das System kann PTT-basierte Funkkommunikation mit der Telefon-Mediensitzung koordinieren.
Die wirksamste Bereitstellung versucht nicht, jedes Funkgerät in ein herkömmliches Telefon zu verwandeln. Stattdessen werden DTMF, SIP-Routing und kontrollierte Funkkopplung genutzt, um Außendienstnutzern, Leitstellenbedienern und Leitstellenpersonal genau den Telefonzugang bereitzustellen, den sie benötigen.
