Was ist ein SIP-Lautsprecher und wie funktioniert er?

Ein SIP-Lautsprecher ist ein aktiver Netzwerk-Audioendpunkt zum Empfang von Durchsagen, Ansagen und Alarmtönen über ein IP-Netzwerk. Anders als ein passiver Lautsprecher, der nur an einen Verstärkerkreis angeschlossen ist, kann er direkt an einem SIP-basierten Kommunikationssystem teilnehmen und von einer IP-PBX, einem Paging-Server, einer Leitstellenkonsole, einem SIP-Telefon oder einer anderen kompatiblen Quelle adressiert werden.

SIP übernimmt hauptsächlich die Signalisierung zum Aufbau und zur Steuerung einer Kommunikationssitzung. Nachdem eine Durchsageverbindung aufgebaut wurde, wird der eigentliche Sprachstrom üblicherweise als RTP-Audio mit den für die Sitzung ausgehandelten Parametern übertragen. Viele Netzwerklautsprecher können außerdem Multicast-Audio empfangen, sodass dieselbe Ansage eine große Gruppe von Endpunkten erreicht, ohne für jeden Lautsprecher einen separaten Medienstrom aufzubauen.

Diese Architektur ist überall dort sinnvoll, wo Sprachansagen dieselbe Ethernet-Infrastruktur wie Telefone, Intercoms, Paging-Konsolen und andere IP-Kommunikationsgeräte nutzen sollen. Die wichtigen Planungsfragen beschränken sich daher nicht auf die Lautsprecherleistung. Rufrouting, Audiotransport, Multicast-Verhalten, Netzwerkkonfiguration und akustische Abdeckung beeinflussen gemeinsam die Systemleistung.

Wo Netzwerklautsprecher in einem IP-Paging-System eingesetzt werden

Ein typischer Paging-Pfad beginnt bei einem Bediener oder einem automatisierten Ereignis. Als Quelle können ein Tischtelefon mit Paging-Taste, ein IP-Paging-Mikrofon, eine Leitstellenkonsole, ein Intercom-Terminal, eine Softwareanwendung oder eine Alarmplattform dienen. Die Anforderung wird anschließend über die SIP- oder Paging-Umgebung des Standorts an einen einzelnen Lautsprecher, eine vordefinierte Paging-Gruppe oder eine größere Beschallungszone weitergeleitet.

Wenn Lautsprecher als SIP-Endpunkte registriert sind, kann jedes Gerät eine Nebenstelle oder eine andere logische Kennung besitzen. Die PBX oder der Paging-Server kann dann bestimmen, welches Ziel einen Ruf erhalten soll. Ein Leitstand kann beispielsweise eine Nummer für einen Produktionsbereich und eine andere für ein Lager wählen, während eine standortweite Notrufnummer gemäß der konfigurierten Paging-Logik mehrere Zonen ansprechen kann.

Auch die Lautsprecherhardware verändert den klassischen Audiopfad. Viele IP-Modelle enthalten eine eigene Netzwerkschnittstelle, einen Decoder und einen Verstärker, sodass Ethernet die Netzwerkverbindung direkt bis zum Endgerät führt. PoE-fähige Modelle können Daten und elektrische Energie über dasselbe Kabel erhalten. Leistungsstärkere Modelle benötigen je nach Verstärkeranforderung möglicherweise PoE+, einen anderen Stromversorgungsstandard oder eine separate Stromversorgung.

Vorhandene analoge Lautsprecher müssen nicht allein deshalb entfernt werden, weil SIP eingeführt wird. Wenn ein Gebäude bereits nutzbare Lautsprecherkreise besitzt, kann ein SIP-Paging-Adapter oder Netzwerkverstärker die IP-Anbindung bereitstellen und gleichzeitig die nachgeschalteten analogen Lautsprecherleitungen weiterverwenden. Neue IP-Lautsprecher und bestehende PA-Infrastruktur können daher im selben Projekt zusammenarbeiten, wenn die Architektur entsprechend geplant wird.

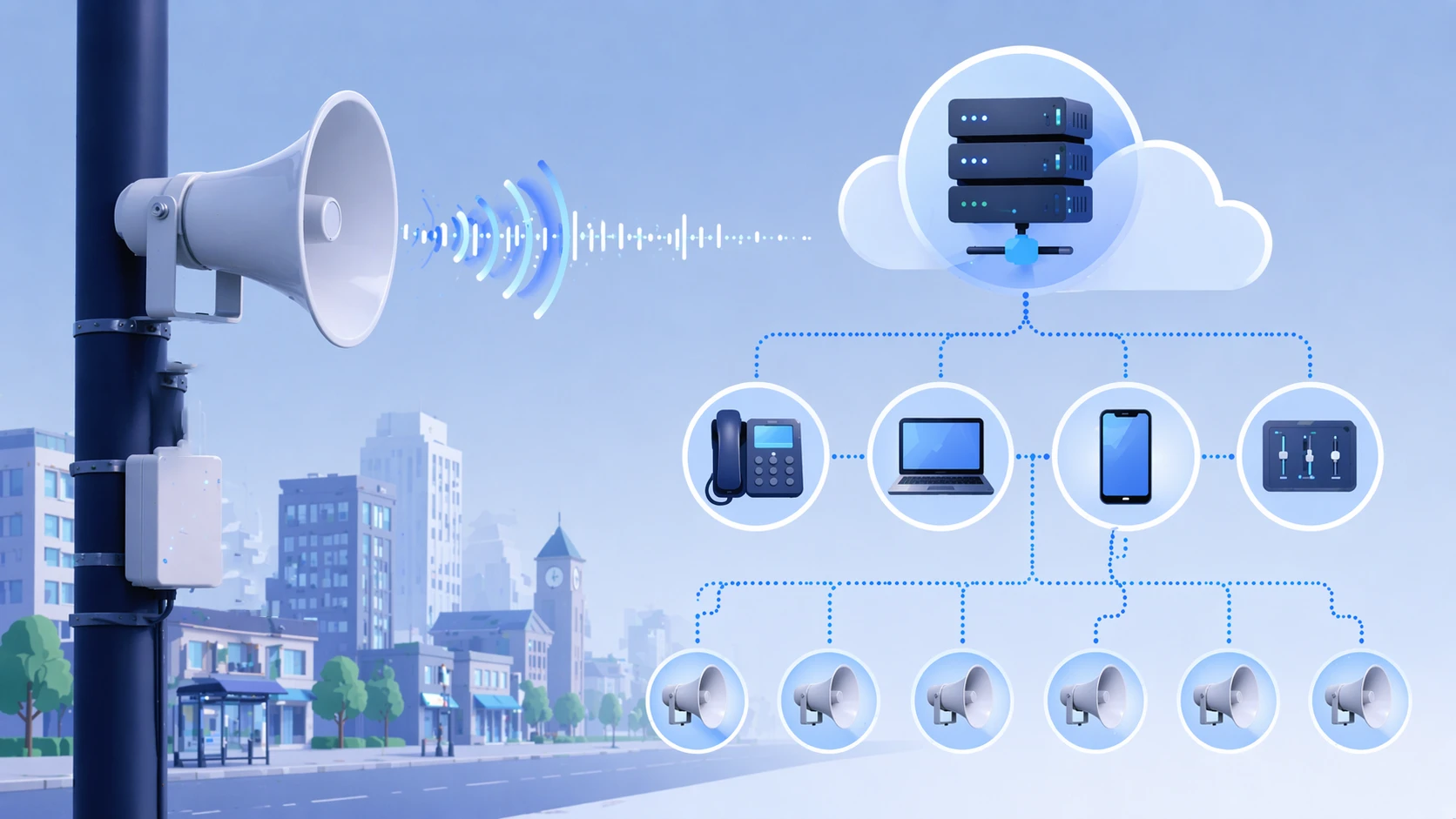

Wie Signalisierung und Audio den Lautsprecher erreichen

In einer registrierten SIP-Umgebung stellt der Lautsprecher zunächst die Netzwerkverbindung her und authentifiziert sich am konfigurierten SIP-Server oder an der IP-PBX. Nach der Registrierung weiß das Rufsteuerungssystem, wie der Endpunkt erreichbar ist. Einige Geräte können außerdem in Direkt-IP- oder Multicast-Modi arbeiten, ohne für jede Art von Ansage auf eine herkömmliche PBX angewiesen zu sein.

Wenn ein Bediener eine Durchsage startet, baut die SIP-Signalisierung die Sitzung auf. Die Anforderung identifiziert das Ziel und enthält normalerweise über SDP Medieninformationen, damit beide Seiten wissen, welches Audioformat und welche Netzwerkparameter verwendet werden sollen. Nach Annahme der Sitzung öffnet der Lautsprecher den Paging-Kanal automatisch, anstatt auf eine manuelle Annahme zu warten.

Die gesprochene Nachricht wird anschließend üblicherweise als RTP-Medienstrom übertragen. Der Lautsprecher empfängt die Pakete, decodiert den ausgewählten Codec und leitet das resultierende Audiosignal an den internen Verstärker und Lautsprecher weiter. Wenn die Quelle die Ansage beendet, schließt die SIP-Signalisierung die Sitzung.

Die Trennung von Signalisierung und Medien ist bei der Fehlersuche wichtig. Ein Gerät kann korrekt registriert sein und dennoch stumm bleiben, wenn RTP blockiert, an eine falsche Adresse geleitet oder durch Firewall- und Netzwerkkonfiguration beeinflusst wird. Ebenso kann eine instabile Paketzustellung zu Aussetzern oder schlechter Verständlichkeit führen, obwohl der SIP-Ruf erfolgreich aufgebaut wurde.

Sprach-Paging benötigt normalerweise nicht dieselbe Bandbreite wie Video, dennoch sind Latenz, Paketverlust und Jitter relevant. In einem stark ausgelasteten Netzwerk können Sprach-VLANs und QoS-Richtlinien zu einer vorhersehbaren Paketzustellung beitragen. Das Netzwerkdesign wird damit Teil des Audiosystems und ist keine davon getrennte IT-Aufgabe.

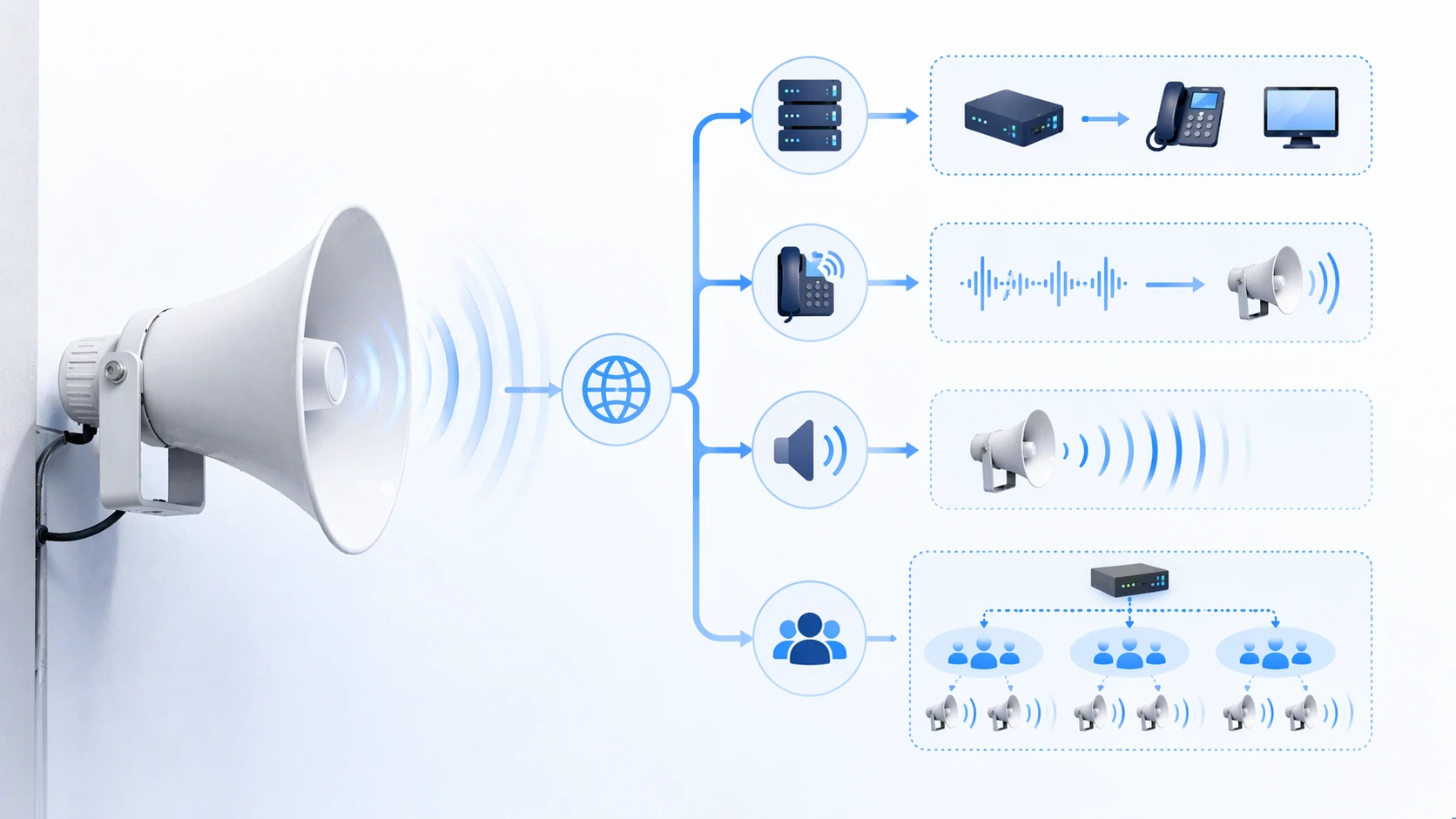

Direktes SIP-Paging, Multicast und Gruppenrufe erfüllen unterschiedliche Anforderungen

Ein einzelner Lautsprecher kann häufig über eine normale SIP-Durchsage erreicht werden. Dabei wird die Rufsignalisierung an diesen Endpunkt gerichtet und der zugehörige RTP-Strom gezielt an ihn gesendet. Das eignet sich für einzelne Räume, Eingänge, Werkstätten oder andere Orte, die separat adressiert werden müssen.

Gruppen-Paging kann ebenfalls auf der SIP-Plattform eingerichtet werden. Eine Paging-Nummer kann mehrere registrierte Endpunkte repräsentieren, sodass der Bediener nur eine Nebenstelle anwählt, während der Server die Durchsage an mehrere Ziele verteilt. Die Gruppenverwaltung bleibt damit im Rufsteuerungssystem; sehr große Gruppen können jedoch zusätzliche Signalisierungs- und Mediensitzungen erzeugen.

Multicast verteilt Eins-zu-viele-Audio auf andere Weise. Statt zu jedem Empfänger einen separaten Strom zu senden, wird das Audio an eine Multicast-Adresse übertragen, die von abonnierten Lautsprechern überwacht wird. Bei korrekt für Multicast konfiguriertem Netzwerk können so Dutzende Endpunkte dieselbe Nachricht aus einem gemeinsamen Strom empfangen.

Beide Verfahren werden häufig kombiniert. Ein Bediener kann eine normale SIP-Durchsage starten, während ein Paging-Server, Gateway oder geeigneter Endpunkt die eingehende Sitzung in Multicast-Audio für eine größere Lautsprechergruppe umsetzt. SIP bietet dabei einen einfachen Startmechanismus, während Multicast die effiziente Verteilung in der Zielzone übernimmt.

Große Multicast-Installationen müssen mit der Netzwerkkonfiguration abgestimmt werden. IGMP Snooping kann verhindern, dass Multicast-Pakete unnötig an jeden Switch-Port weitergeleitet werden. Müssen Ansagen geroutete Netzsegmente überqueren, muss auch das Routingdesign den erforderlichen Multicast-Pfad unterstützen.

Auch die Paging-Priorität verdient Beachtung. Routinemeldungen, geplante Nachrichten und Notfallwarnungen sollten nicht gleichrangig behandelt werden, wenn dringendes Audio niedrig priorisierte Übertragungen unterbrechen muss. Je nach eingesetzter Technik kann die Prioritätssteuerung auf der Paging-Plattform, im Lautsprecher oder auf Multicast-Kanalebene umgesetzt werden.

Die Systemarchitektur hängt von Größe und vorhandener Infrastruktur ab

Ein kleines Büro benötigt möglicherweise nur eine IP-PBX, einen PoE-Switch, ein Paging-Telefon sowie einige Decken- oder Wandlautsprecher. Jeder Lautsprecher registriert sich an der Kommunikationsplattform, und Nebenstellennummern oder Paging-Gruppen legen fest, wo Ansagen wiedergegeben werden. Die Architektur bleibt relativ einfach, weil die Zahl der Zonen und Endpunkte begrenzt ist.

Ein größerer Campus, Industriebetrieb oder Verkehrsstandort benötigt in der Regel ein strukturierteres Konzept. Paging-Server können Zonen und Prioritäten verwalten, dedizierte VLANs den Kommunikationsverkehr trennen, Multicast standortweite Meldungen verteilen und unterschiedliche Lautsprechertypen entsprechend den akustischen Bedingungen der jeweiligen Bereiche eingesetzt werden.

Die Netzwerkresilienz wird wichtiger, wenn Paging betriebliche oder Notfallaufgaben übernimmt. PoE-Lautsprecher hängen von den Netzwerk-Switches ab, die sie mit Strom versorgen. Deshalb müssen Switch-Redundanz, USV-Absicherung und ausreichende Leistungsbudgets berücksichtigt werden. Ein Lautsprecher kann bei einem Stromereignis mechanisch unbeschädigt bleiben und dennoch ausfallen, wenn der vorgeschaltete Switch stromlos ist.

Hybride Architekturen sind an Standorten üblich, die seit vielen Jahren konventionelle PA-Systeme betreiben. Ein SIP-Paging-Gateway oder Netzwerkverstärker kann die IP-Kommunikationsplattform mit vorhandenen Verstärkerkanälen oder 70/100-V-Lautsprecherkreisen verbinden. Neue Gebäude oder entfernte Zonen können dann native IP-Lautsprecher nutzen, während andernorts brauchbare Bestandsverkabelung weiter in Betrieb bleibt.

Dieses schrittweise Vorgehen ist häufig praktischer, als alle Verstärker und Lautsprecher gleichzeitig auszutauschen. Zunächst kann die Netzwerkschicht modernisiert werden, während die Feld-Audiotechnik entsprechend Renovierungsplan, akustischen Anforderungen und verfügbarem Projektbudget migriert wird.

Unterschiede zwischen IP-Lautsprechern und traditionellen analogen PA-Lautsprechern

Beide Architekturen können bei korrekter Planung klare Ansagen liefern, doch die Intelligenz sitzt an unterschiedlichen Stellen. Ein analoger Lautsprecher ist normalerweise ein passiver Bestandteil eines Audiokreises. Steuerung, Verstärkung und Zonenauswahl erfolgen an anderer Stelle im PA-System. Ein IP-Lautsprecher verlagert mehr dieser Funktionen an den Netzwerkendpunkt.

Keine der beiden Architekturen ist automatisch für jedes Projekt geeignet. Ein Gebäude mit umfangreichen, funktionierenden Lautsprecherkreisen gewinnt möglicherweise wenig durch den Austausch jedes Endpunkts gegen Ethernet-Hardware. Ein neuer Campus mit strukturierter Verkabelung und vielen unabhängig gesteuerten Zonen kann dagegen davon profitieren, mehr Audioendpunkte direkt an das IP-Netzwerk anzuschließen.

Die Entscheidung wird gewöhnlich durch die installierte Infrastruktur, die Anzahl der Zonen, die verfügbare Stromversorgung, Überwachungsanforderungen, künftige Erweiterungspläne und die Kosten neuer Verkabelung bestimmt. Hybride Systeme bleiben sinnvoll, wenn sich diese Faktoren zwischen verschiedenen Bereichen eines Standorts unterscheiden.

SIP-Lautsprecherprodukte ansehen

Lautsprechertyp an die Installation anpassen

Decken- und Wandlautsprecher

Deckenmodelle werden häufig dort eingesetzt, wo eine gleichmäßige Innenraumabdeckung und eine unauffällige Installation wichtig sind, etwa in Büros, Klassenräumen, Krankenhäusern und Fluren. Wandmodelle können eine stärker gerichtete Abdeckung bieten, wenn die Deckenmontage schwierig ist oder Ansagen gezielt auf einen bestimmten Aufenthaltsbereich gerichtet werden sollen.

Hornlautsprecher und leistungsstarke Lautsprecher

Lagerhallen, Ladebereiche, Werkstätten und Außenbereiche benötigen häufig einen höheren Schalldruck und eine stärker gerichtete Abstrahlung. Hornlautsprecher eignen sich dafür besser als typische Innenraum-Deckenlautsprecher. Außenmodelle können außerdem eine geeignete Schutzart, Korrosionsbeständigkeit und spezifizierte Betriebstemperaturbereiche erfordern.

Säulenlautsprecher und verteilte Audioendpunkte

Flure, Bahnsteige und andere langgestreckte Bereiche können ein anderes Abstrahlmuster erfordern. Säulenlautsprecher sind sinnvoll, wenn Audio entlang einer definierten Richtung übertragen werden soll, ohne sich auf ein einzelnes leistungsstarkes Horn zu stützen. Die akustische Auslegung sollte sich nach der abzudeckenden Fläche richten und nicht allein nach dem Netzwerkprotokoll.

Sprachverständlichkeit ist wichtiger als die reine Nennleistung

Ein größerer Verstärker erzeugt nicht automatisch verständlichere Sprache. Umgebungsgeräusch, Montagehöhe, Lautsprecherausrichtung, Abstand zwischen Endpunkten und Nachhall beeinflussen die Verständlichkeit. Industriemaschinen können Sprache selbst bei hohem gemessenem Schallpegel verdecken, während in stark reflektierenden Hallen übermäßige Lautstärke die Klarheit verringern kann.

Abdeckungsberechnungen sollten daher Hintergrundgeräuschpegel und Hörabstand berücksichtigen. Mehrere korrekt positionierte Lautsprecher können mitunter bessere Ergebnisse erzielen als wenige Hochleistungsgeräte, die mit höherer Lautstärke betrieben werden.

Codec- und Plattformkompatibilität vor der Installation prüfen

SIP-Kompatibilität garantiert nicht, dass jeder Endpunkt mit jeder PBX-Funktion oder jedem Paging-Verfahren funktioniert. Vor der Installation großer Stückzahlen sollte das Projekt unterstützte Audiocodecs, Registrierungsverfahren, DTMF-Anforderungen, Multicast-Format, Paging-Priorität und herstellerspezifische Provisionierungsfunktionen prüfen.

Das gilt ebenso für PoE. Der Netzwerk-Switch muss den von den ausgewählten Geräten benötigten Versorgungsstandard und das gesamte Leistungsbudget bereitstellen. Ein leistungsstarkes Netzwerkhorn kann andere Anforderungen haben als ein kleiner Deckenlautsprecher, obwohl beide Ethernet verwenden.

Notfallbetrieb erfordert mehr als normales Paging

Wenn das System Evakuierungsanweisungen oder dringende Warnungen überträgt, wird Verfügbarkeit wichtiger als Komfort. Planer sollten Notstromversorgung, Netzwerkredundanz, Prioritätsunterbrechung, Endpunktüberwachung und das Verhalten des Systems bei Ausfall eines Teils des Netzwerks berücksichtigen.

Regulatorische Anforderungen können sich ebenfalls je nach Land und Anwendung unterscheiden. Ein universeller SIP-Paging-Lautsprecher sollte nicht automatisch als geeignet für die Anforderungen eines zertifizierten Sprachalarmierungs- oder Lebenssicherheitssystems angesehen werden. Die für das konkrete Projekt erforderlichen Normen und Zulassungen müssen geprüft werden.

Häufig gestellte Fragen

Überträgt SIP das eigentliche Lautsprecheraudio?

SIP dient in erster Linie zum Aufbau und zur Steuerung der Kommunikationssitzung. Bei einem typischen SIP-Paging-Ruf beschreibt SDP die Medienparameter, während RTP den Echtzeit-Audiostrom zwischen Quelle und Lautsprecher transportiert.

Kann ein Netzwerklautsprecher ohne IP-PBX arbeiten?

Das hängt vom Modell und vom benötigten Paging-Verfahren ab. Einige Geräte unterstützen direkte SIP-Rufe, Peer-to-Peer-Betrieb oder Multicast-Empfang ohne herkömmliche PBX. Eine PBX oder ein Paging-Server bleibt sinnvoll, wenn Nebenstellen, Authentifizierung, Paging-Gruppen, Routingregeln oder zentrale Verwaltung erforderlich sind.

Unterstützt jeder SIP-Lautsprecher Multicast?

Nein. Multicast ist bei Netzwerk-Paging-Produkten verbreitet, Unterstützung und Umsetzung unterscheiden sich jedoch je nach Modell. Vor der Auswahl eines Lautsprechers für ein Gruppen-Paging-System sollten Multicast-Adressformat, Kanalzahl, Prioritätsverhalten und unterstützte Audiocodecs geprüft werden.

Benötigt ein IP-Lautsprecher einen separaten Verstärker?

Ein eigenständiger aktiver IP-Lautsprecher verfügt normalerweise über einen integrierten Verstärker und benötigt für diesen Endpunkt keinen separaten Zentralverstärker. Wenn herkömmliche passive Lautsprecher angesteuert werden sollen, ist stattdessen ein SIP-Paging-Adapter, Netzwerkverstärker oder eine IP-zu-Analog-Schnittstelle erforderlich.

Kann SIP-Paging in ein bestehendes analoges PA-System integriert werden?

Ja. Ein SIP-Paging-Gateway oder Netzwerkverstärker kann Audio aus dem IP-Kommunikationssystem empfangen und in vorhandene Verstärkereingänge oder analoge Lautsprecherkreise einspeisen. So können ältere PA-Infrastruktur und neuere SIP-Endpunkte in einer hybriden Architektur gemeinsam betrieben werden.

Was sollte vor der Installation von Lautsprechern auf einem großen Gelände geprüft werden?

Zu den wichtigsten Prüfungen gehören akustische Abdeckung, Umgebungsgeräusch, Netzwerktopologie, VLAN- und QoS-Konfiguration, Multicast-Verarbeitung, PoE-Kapazität, Codec-Kompatibilität, Paging-Prioritäten und Notstromversorgung. Außen- oder Industrieumgebungen können zusätzlich geeigneten Umweltschutz und passende Betriebstemperaturbereiche erfordern.
