Diese Anleitung erklärt, wie ein Zutrittskontrollgerät mit einem Elektroschloss verbunden wird, inklusive Fail-safe- und Fail-secure-Schlössern, interner und externer Stromversorgung, JP1-Jumper, Stromanforderungen, Vorsichtsmaßnahmen und Schaltbildern.
Dieses Dokument erklärt, wie ein Zutrittskontrollgerät mit einem Elektroschloss verbunden wird. Wenn der Anlaufstrom des Elektroschlosses unter 12V/500mA liegt, kann das Schloss über das Zutrittskontrollgerät versorgt werden; dies ist der interne Stromversorgungsmodus. Wenn der Anlaufstrom des Elektroschlosses 12V/500mA überschreitet, dient die Zutrittskontrolle nur als Kurzschlussausgang zur Steuerung der Stromversorgung, und das Schloss muss selbst oder über eine externe Stromquelle versorgt werden; dies ist der externe Stromversorgungsmodus. Diese beiden Modi werden über den Jumper JP1 gesteuert. Die konkrete Anschlussmethode kann gemäß den Anweisungen in diesem Dokument ausgeführt werden.
Zutrittskontrollserie
Dieses Dokument richtet sich an alle Benutzer, die ein Elektroschloss mit einem Zutrittskontrollgerät verbinden möchten.
Fail-safe: Elektroschloss, das bei Stromausfall öffnet und bei Stromversorgung verriegelt
Fail-secure: Elektroschloss, das bei Stromausfall geschlossen bleibt und bei Stromversorgung entriegelt
Fail-safe-Schloss: Wenn die Stromversorgung unterbrochen wird oder ein Fehler auftritt, entriegelt ein Fail-safe-Elektroschloss automatisch, damit Personen einen gefährlichen Bereich verlassen können. Deshalb werden sie als “sicher” bezeichnet: Sie sind für Menschen sicher, nicht für den geschützten Raum.
Fail-safe-Schlösser werden in der Regel an Ein- und Ausgängen eingesetzt, zum Beispiel an Büro- oder Lobbytüren.
Fail-secure-Schloss: Bei Stromausfall bleibt ein Fail-secure-Schloss verriegelt.
Fail-secure-Schlösser werden in Zutrittskontrollbereichen mit höheren Anforderungen an den Eigentumsschutz eingesetzt, etwa in Tresorräumen und IT-Räumen. Sie können auch an Brandschutztüren oder Treppentüren verwendet werden. Im Brandfall bleiben diese Türen geschlossen, um einen Bereich abzudichten und die Ausbreitung des Feuers zu verhindern.
Becke Zutrittskontroll- und Videogeräte unterstützen sowohl den internen als auch den externen Stromversorgungsmodus. Der Standardmodus des Geräts ist die externe Stromversorgung.
Interner Stromversorgungsmodus: Wenn der Anlaufstrom des elektronischen Schlosses unter 12V / 500mA liegt, kann der interne Stromversorgungsmodus verwendet werden, und die Schloss-Schnittstelle liefert 12V DC.
Externer Stromversorgungsmodus: Wenn der Anlaufstrom des elektronischen Schlosses 12V / 500mA überschreitet, muss der externe Antriebsmodus verwendet werden, und die Schloss-Schnittstelle dient als Kurzschluss-Steuerausgang.
Hinweis:
1) Der Wert von 500mA umfasst den momentanen Anlaufstrom. Im Allgemeinen ist der momentane Anlaufstrom höher als der normale Betriebsstrom. Wenn ein Elektroschloss mit mehr als 500mA angeschlossen wird, kann das Gerät beim Entriegelungsversuch aufgrund des Überstromschutzes neu starten.
2) Im internen Stromversorgungsmodus darf das Elektroschloss nicht an eine externe Stromversorgung angeschlossen werden. Bei falschem Anschluss kann das Ausgangsrelais beschädigt werden.
Bitte beachten Sie vor dem Anschluss:
1) Bestimmen Sie den Typ des Elektroschlosses: fail-safe oder fail-secure
2) Prüfen Sie die Spezifikationen des Elektroschlosses und ob der Anlaufstrom unter 12V / 500mA liegt;
3) Beginnen Sie mit dem Anschluss
Step1. Prüfen Sie die Spezifikationen des Elektroschlosses und stellen Sie sicher, dass die Betriebsspannung 12V und der maximale Strom 500mA beträgt.
Step2. Prüfen Sie, ob das Elektroschloss fail-secure oder fail-safe ist. Wenn es keines von beiden ist, kann der interne Stromversorgungsmodus nicht verwendet werden.
Step3. Bestätigen Sie, dass das JP1-Jumpermodul angeschlossen ist: Verbinden Sie pin1 mit pin2 und pin3 mit pin4.
Step4. Verbinden Sie das Elektroschloss je nach Schlossart mit der COM-NC- oder COM-NO-Schnittstelle des Zutrittskontrollgeräts.
Vorteile des internen Stromversorgungsmodus:
Die Installationsposition befindet sich meist in der Nähe einer Tür mit begrenzten Schnittstellen, und der interne Stromversorgungsmodus benötigt keine externe Stromquelle. Dadurch ist die Installation einfacher und kostengünstiger.
Hinweis: i33V / i32V unterstützen den internen Stromversorgungsmodus nur am Kurzschlussausgang 1.

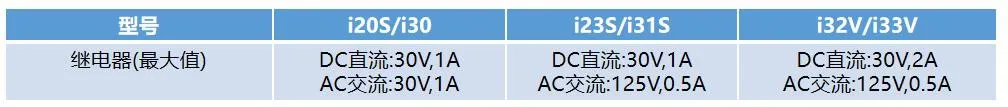

Step1. Prüfen Sie die Spezifikationen des Elektroschlosses und stellen Sie sicher, dass maximale Spannung und maximaler Strom den Relaisspezifikationen des Zutrittskontrollgeräts entsprechen.
Step2. Bestätigen Sie den JP1-Anschluss: Verbinden Sie pin2 mit pin3 und lassen Sie pin1 und pin4 frei.
Step3. Im passiven Modus fungiert NC-COM / NO-COM als ON / OFF-Schalter zwischen Schloss und externer Stromversorgung.
1) Verbinden Sie den Pluspol der externen Stromversorgung mit dem Pluspol des elektronischen Schlosses;
2) Verbinden Sie den Minuspol der externen Stromversorgung mit dem COM-Port des Zutrittskontrollgeräts
3) Verbinden Sie je nach Schlossart den Minuspol des elektronischen Schlosses mit dem NC- oder NO-Port des Zutrittskontrollgeräts.
