Erfahren Sie, wie Sie die Ein- und Ausgabe von Trockenkontakten auf industriellen Gegensprechanlagen, Zugangskontrollgeräten und Innenstationen für die Alarmauslösung, die verknüpfte Steuerung, die DTMF-Aktivierung und s

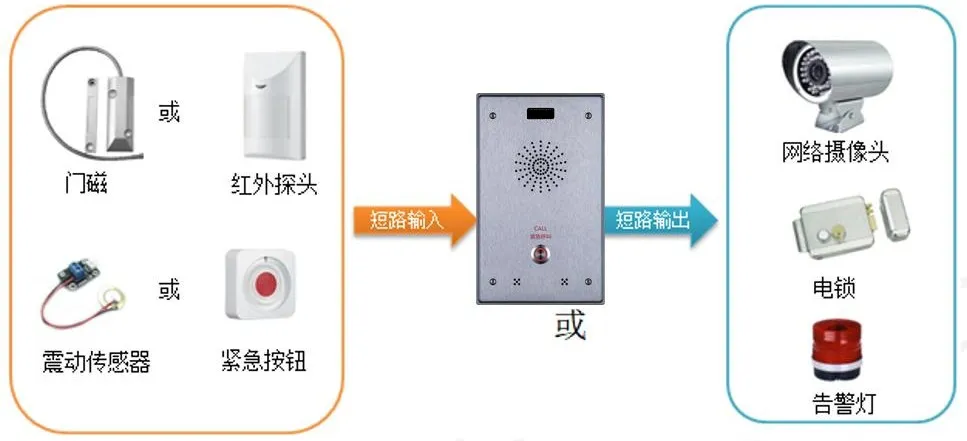

Unsere Industrie-Sprechanlagen, Zutrittskontrollgeräte und Innenstationen unterstützen Ein- und Ausgangsfunktionen für Trockenkontakte. Wie unten abgebildet, können externe Geräte an die Sprechanlage angeschlossen werden, um Alarmmeldungen und zugehörige Steueraktionen umzusetzen.
Dieses Handbuch gilt für alle unsere Zutrittskontroll-, Sprechanlagen- und Innenstationsprodukte.
① Ein Gerät (hier als Beispiel das Modell i12), sowie ein PoE-Switch oder ein DC-Netzteil.
② Ein externes Alarmgerät.

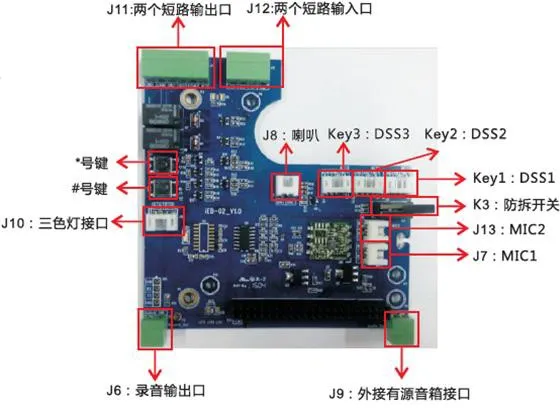

Das i12 verfügt über zwei Gruppen von Trockenkontakt-Ein- und Ausgangsschnittstellen, im obigen Diagramm mit J11 und J12 gekennzeichnet. Die Eingangsports können an Türkontakte, Infrarotmelder, Vibrationssensoren oder Notfalltaster angeschlossen werden, um vordefinierte Aktionen auszulösen. Die Ausgangsports dienen zum Anschluss von Elektroschlössern, Alarmlampen oder dem Alarmeingang einer Kamera für verknüpfte Reaktionsaktionen.

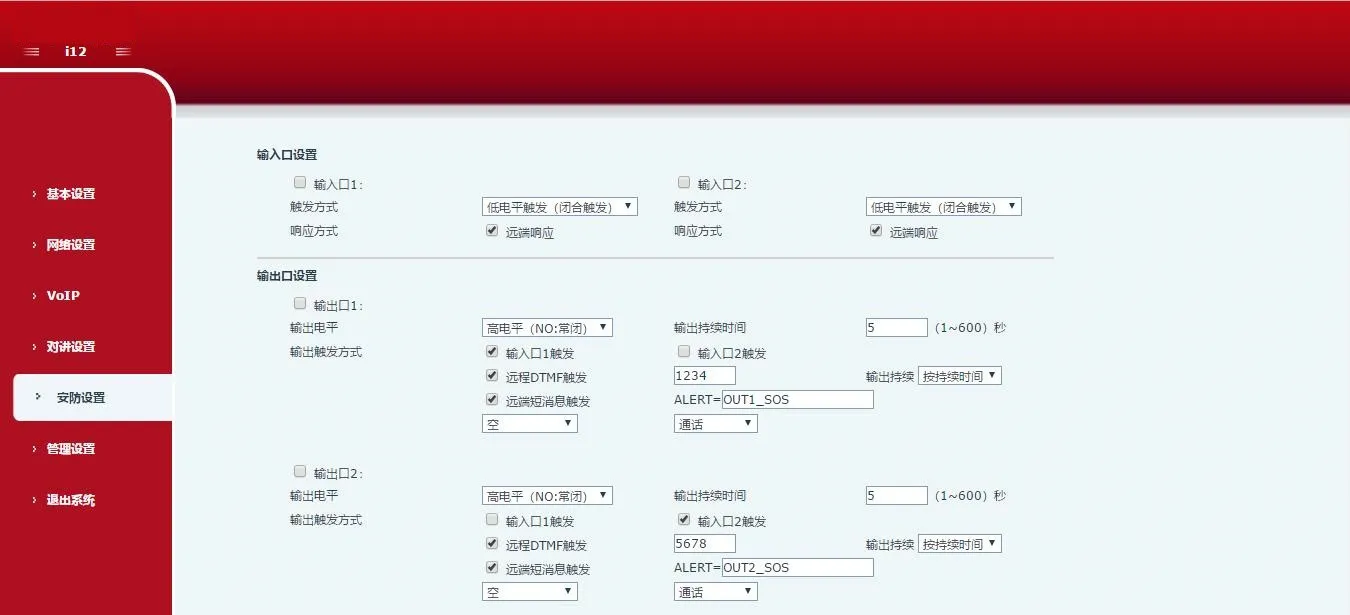

Konfigurieren Sie die Ein- und Ausgangseinstellungen entsprechend den praktischen Anwendungsanforderungen.
Trockenkontakt-Eingangsports:
Eingangsports werden an Türkontakte, Infrarotsensoren, Vibrationsmelder oder Notruftaster angeschlossen, um vordefinierte Aktionen auszulösen.
1. Alarmmeldungen per Nachricht an den Server senden
Der Benutzer kann eine SMS-ähnliche Nachricht von jedem kompatiblen Telefon an das Gerät senden. Das Nachrichtenformat lautet ALERT=[Nachricht]. In der Standardkonfiguration können Sie beispielsweise ALERT=OUT1_SOS senden.
2. Aktion bei Eingangsauslösung
Wenn ein externes Gerät an den Eingangsport angeschlossen wird, erkennt das System zwei Auslösemodi:
Hochpegel-Auslösung (Leerlaufauslösung)
Niedrigpegel-Auslösung (Kurzschlussauslösung)
Trockenkontakt-Ausgangsports:
Ausgangsports können an Elektroschlösser, Alarmlampen oder den Alarmeingang einer Kamera angeschlossen werden, um vordefinierte Aktionen auszuführen.

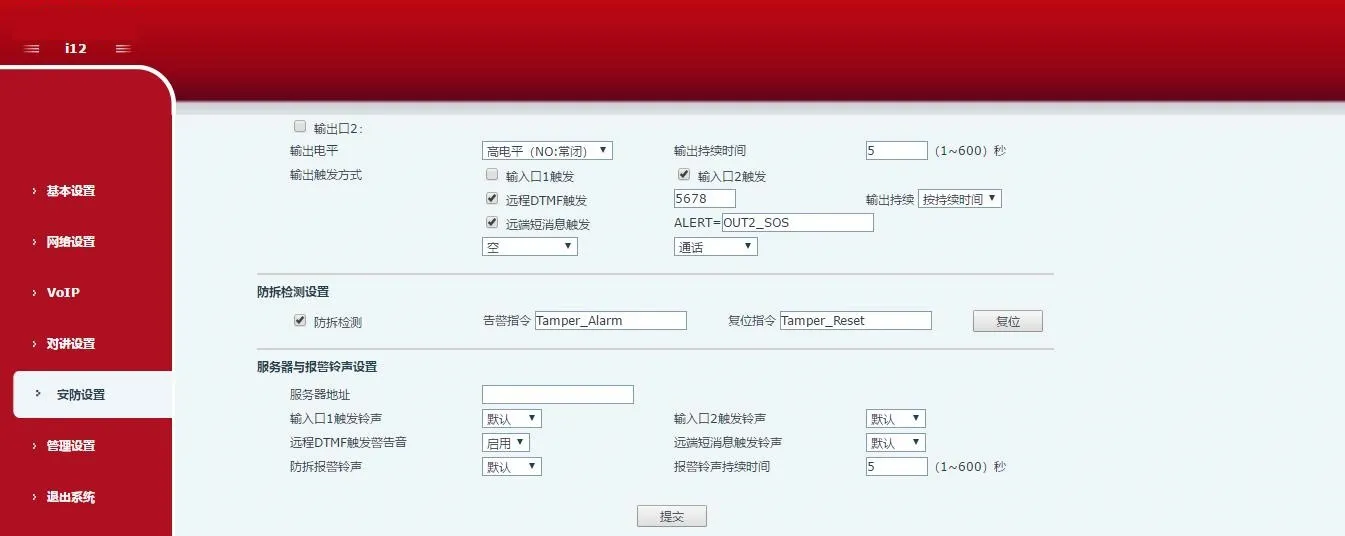

1. Ausgang per Server-Nachricht auslösen
Das Gerät empfängt Steuer
