Diese Anleitung erklärt IP-Direktwahl für Zutrittskontrollgeräte im selben LAN ohne PBX-Registrierung, inklusive unterstützter Modelle, Netzwerkverbindung, Kurzwahltasten, manueller Wahl, Dial-Peer-Regeln, Tastatureinstellungen und ausgehenden Anrufen ohne Registrierung.
Wenn sich Zutrittskontrollgeräte im selben miteinander verbundenen LAN befinden und nicht in einer PBX-Umgebung registriert sind, kann die IP-Direktwahlfunktion verwendet werden, um interne Kommunikation zwischen den Geräten zu ermöglichen.
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① Ein i20S und ein Telefon (X7A), ein POE-Switch (oder DC-Stromversorgung), und die Geräte mit dem Switch verbinden.
② Ein Debugging-Computer, der ebenfalls mit dem Switch verbunden wird, um sicherzustellen, dass Computer und Telefon über das Netzwerk erreichbar sind.
Verbinden Sie i20S/i52W/i53W mit dem Switch und den Computer mit demselben Switch wie das Gerät. Stellen Sie sicher, dass Computer und Gerät im Netzwerk miteinander kommunizieren können. Das Anschlussdiagramm ist unten dargestellt:
Anschlussdiagramm von Gerät und Computer
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64: Halten Sie im Standby-Modus die Kurzwahltaste 10 Sekunden lang gedrückt. Ein Piepton ertönt 5 Sekunden lang. Drücken Sie innerhalb von 5 Sekunden einmal die Kurzwahltaste; der Piepton stoppt und das Gerät sagt automatisch die IP-Adresse an.
i20S/i23S/i30/i31S: Halten Sie innerhalb von 30 Sekunden nach dem Einschalten die #-Taste am Gerät 3 Sekunden lang gedrückt. Die lokale IP-Adresse wird automatisch per Sprache ausgegeben.

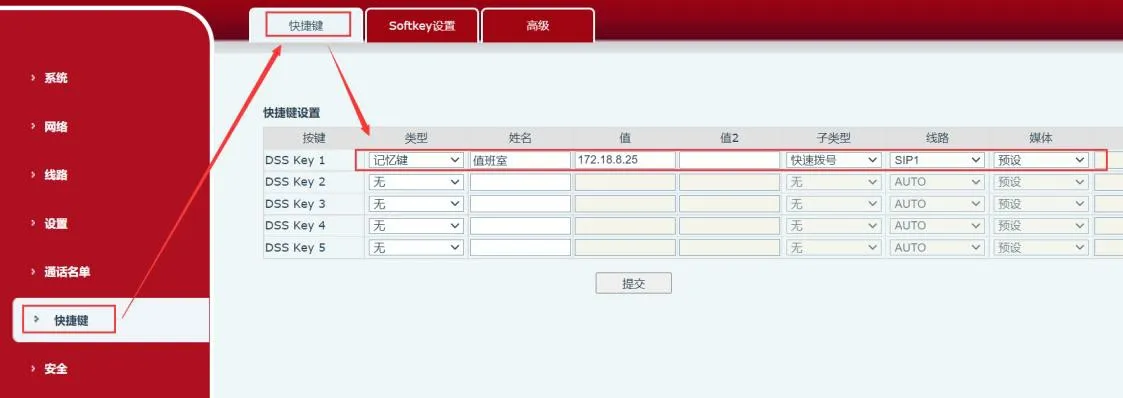

Melden Sie sich am Web-Backend des Geräts an. Unter Kurzwahltaste---Kurzwahltaste---Kurzwahltasten-Einstellungen füllen Sie die Informationen aus und senden sie ab. Wählen Sie “Speichertaste” als Typ, passen Sie den Namen an, geben Sie die IP des Gegenstellen-Geräts als Wert ein und wählen Sie “Kurzwahl”.
Gilt für: i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
Geben Sie die IP-Adresse über die Tastatur des Zutrittskontrollgeräts ein, um einen Anruf zu tätigen. Beispiel: 172.18.8.23 ruft 172.18.8.5 an, wobei “.” durch die Taste “*” ersetzt wird.
Zur Verwendung von Wahlregeln ist eine Konfiguration auf der Weboberfläche des Geräts erforderlich. Nachfolgend werden die Schritte beschrieben.
Web-Anmeldung: Geben Sie die erhaltene IP-Adresse im Browser ein und melden Sie sich mit Benutzername und Passwort an (Standard: admin).
Nach der Anmeldung öffnen Sie “Leitung”---“Dial Peer”---“Dial Peer hinzufügen” und konfigurieren wie unten gezeigt:
① Nummer: benutzerdefiniert; die hier eingegebene Nummer ersetzt die ursprüngliche Nummer für den Anruf;
② Ziel: Das Ziel ist die anzurufende Adresse. Es kann eine IP-Adresse oder ein SIP-Konto eingegeben werden. Bei SIP-Konto ist eine Registrierung erforderlich; hier wird eine IP-Adresse als Beispiel verwendet;

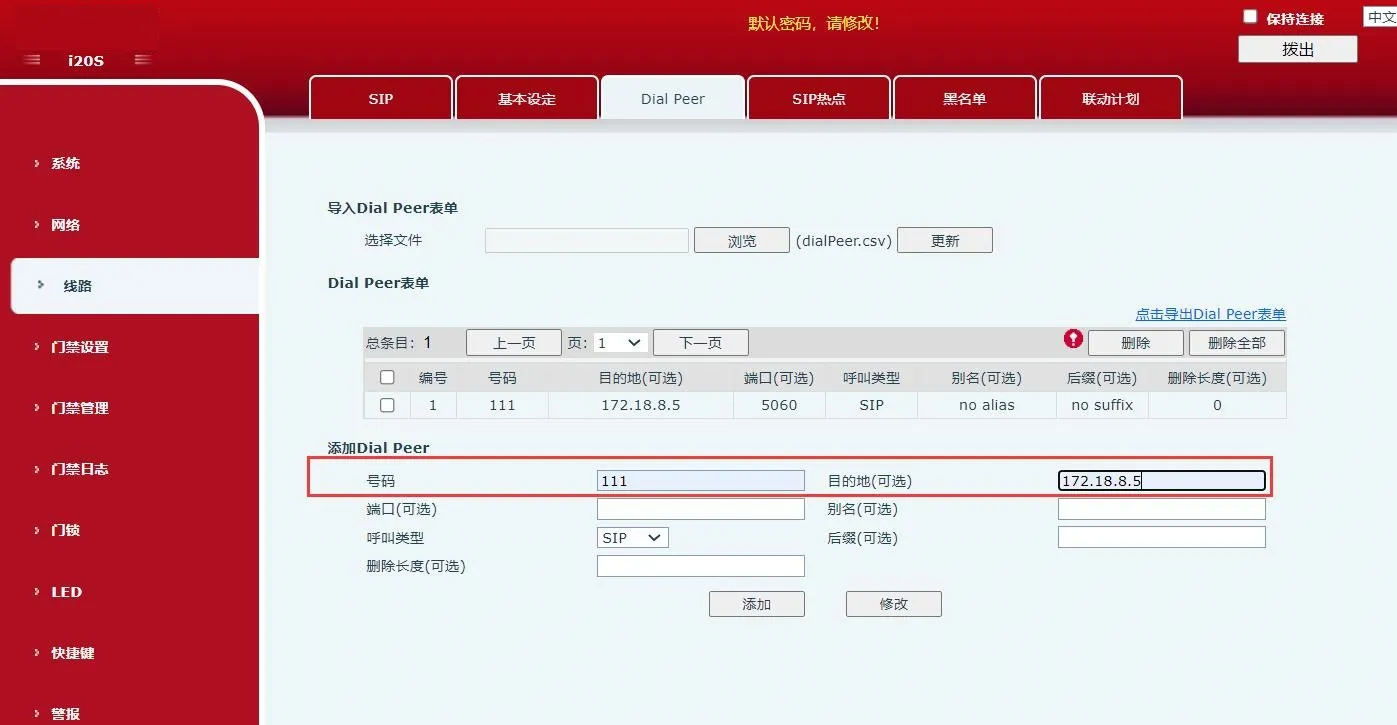

Diagramm zum Hinzufügen einer Wahlregel
1. Unter “Zutrittskontroll-Einstellungen”---“Funktionseinstellungen” konfigurieren Sie wie gezeigt. Unter “Allgemeine Einstellungen” nehmen Sie folgende Einstellungen vor:
① Setzen Sie “Tastenmodus” auf “Wahl und Passworteingabe”: Tasteneingaben können für Wahl und Passworteingabe verwendet werden;
② Setzen Sie “Standard-Eingabemodus” auf “Passwort”: Standardmäßig dient die Tasteneingabe nur zur Passwortprüfung;
Unter “Programmierbare Tasteneinstellungen” nehmen Sie folgende Einstellungen vor:
Setzen Sie den Standby-Status von “Taste *” auf “Eingabemodus-Umschaltung”, und wählen Sie bei “Wahl” “Ausgehende Nummer”;

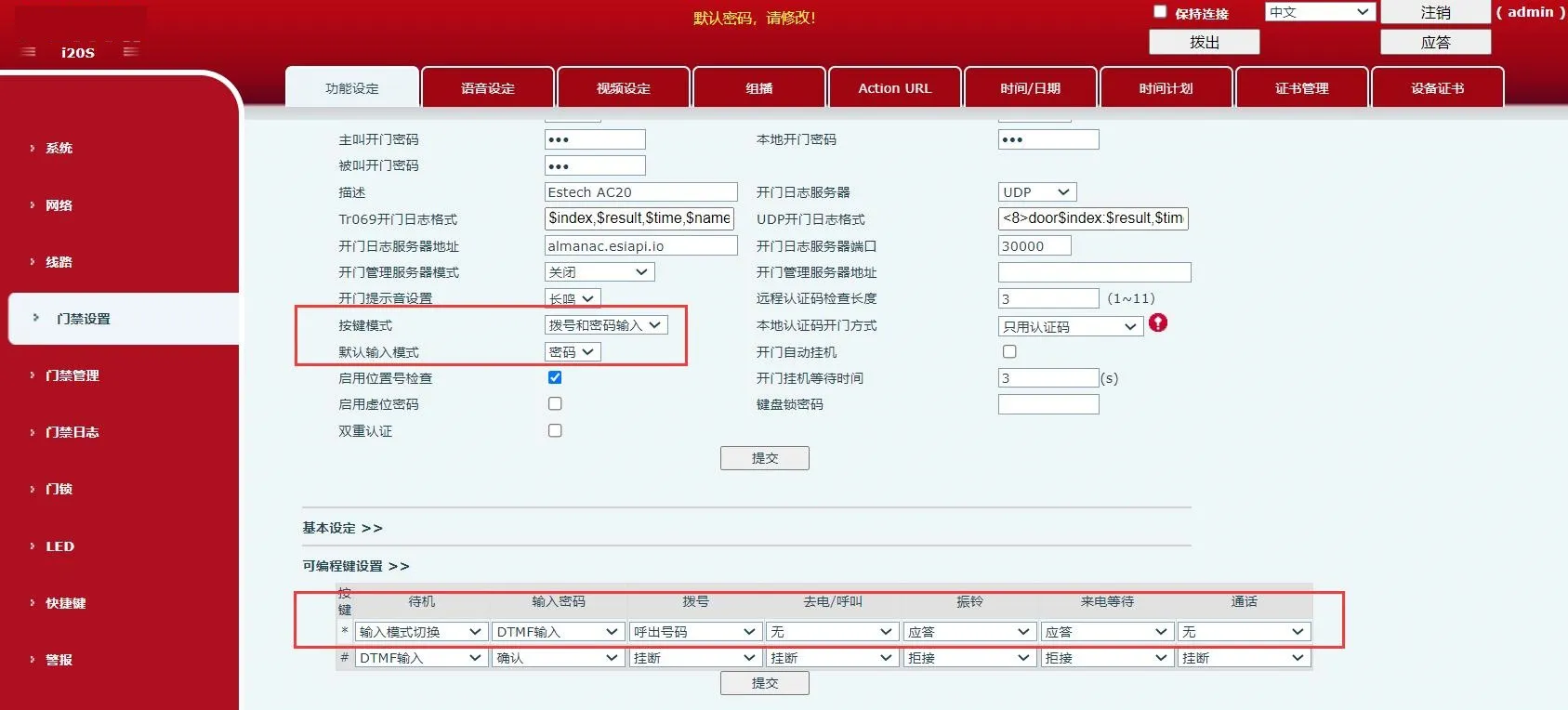

Diagramm für Tastenmodus und programmierbare Tasteneinstellungen
2. Unter “Zutrittskontroll-Einstellungen”---“Funktionseinstellungen”---“Grundeinstellungen” entfernen Sie die Markierung bei “Wahl mit fester Länge”, wie unten gezeigt;

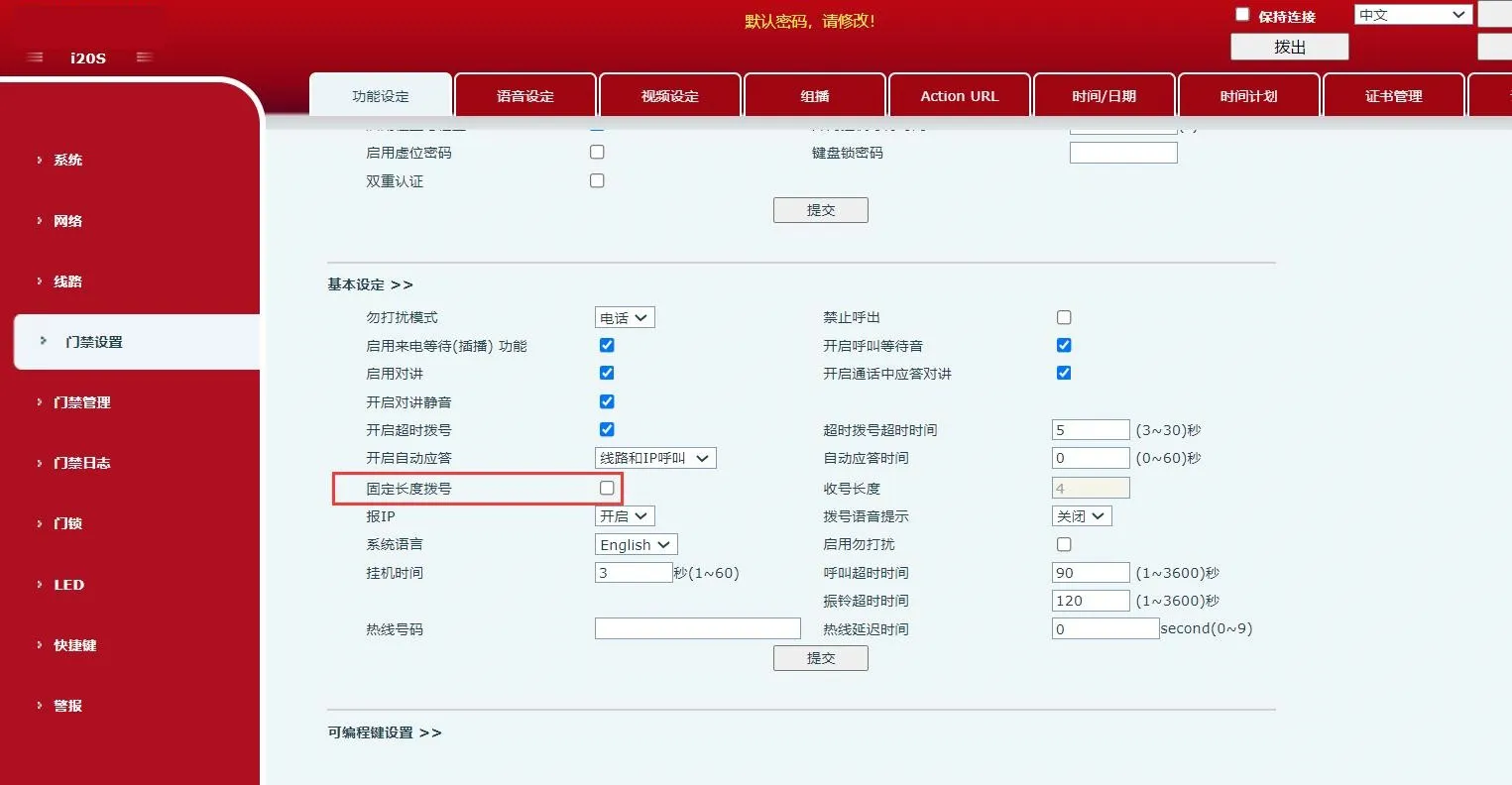

Diagramm zum Deaktivieren der Wahl mit fester Länge
3. Nach Abschluss der obigen Konfiguration geben Sie “*benutzerdefinierte Nummer*” auf der Gerätetastatur ein, um sofort anzurufen. Sie können auch “*benutzerdefinierte Nummer” eingeben und 3 Sekunden warten, bis das Gerät automatisch anruft. In diesem Beispiel geben Sie “*111*” oder “*111” ein.
Hinweise:

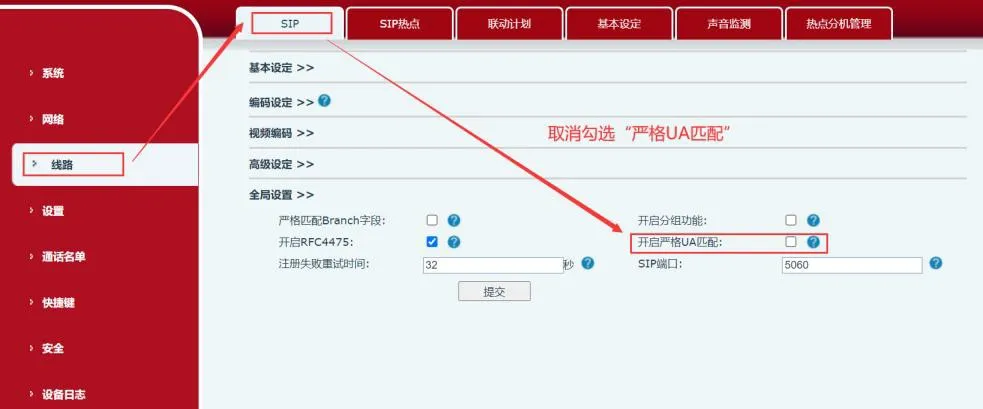

Deaktivieren Sie die strikte UA-Übereinstimmung auf der angerufenen Seite, damit das Gerät eingehende Anrufe empfangen kann.

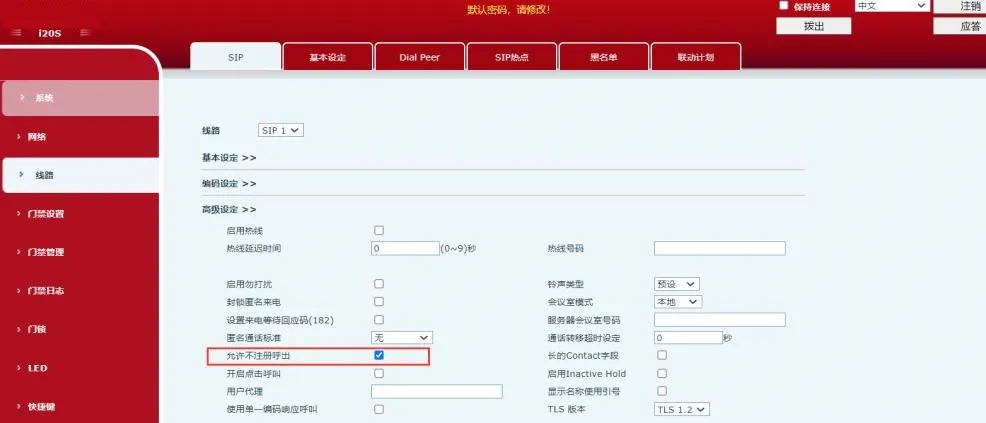

Aktivieren Sie ausgehende Anrufe ohne Registrierung, damit das Gerät ohne Registrierung anrufen kann.
