Anleitung zu Kurzwahltasten für SIP-Innentelefone: Memory Key, Line, Event Key, DTMF, URL, BLF List, Multicast Paging und Action URL für i51W, i52W, i53W und i56A.
Dieses Dokument beschreibt ausführlich die Definition und Verwendung konfigurierbarer Kurztasten auf Innentelefonen der i-Serie.
Gilt für alle Innentelefone der i-Serie, einschließlich i51W, i52W, i53W und i56A.
① Ein Innentelefon der i-Serie mit PoE-Switch oder DC-Netzteil zur Versorgung mit Netzwerk und Strom;
② Ein Testcomputer, der mit demselben Switch verbunden ist, damit Computer und Innentelefon über das Netzwerk kommunizieren können.
PoE-Switch
i51W i52W i53W i56A Computer
Nach Funktionen können Kurztasten in folgende Hauptkategorien unterteilt werden:
Memory Key
Line
Event Key
DTMF
URL
BLF List Key
MCAST Paging/MCAST Listening
Action URL
XML Browser
Application
Hinweis: Aufgrund unterschiedlicher Produktpositionierung und Systemlösungen können die Kategorien je nach Modell variieren. i51W/i52W/i53W enthalten kein XML Browser und keine Application; i51W/i52W enthalten kein MCAST Listening und kein BLF List Key.
Nach konkreten Funktionen kann Memory Key in folgende Untertypen unterteilt werden:
1. None
2. BLF related configuration
3. Presence
4. Voice Mail
5. Speed Dial
6. Intercom
7. Call Park
8. Call Forward
Da i51W und i52W keinen Touchscreen besitzen, unterscheiden sich die verfügbaren Memory Key- und Event Key-Untertypen von i53W und i56A. Bei i51W und i52W kann Memory Key nur Speed Dial oder Intercom sein, Event Key nur Do-not-disturb, Handfree, OK, End und Intercom.
3.1.1. BLF related configuration
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation BLF can indicate the status of a subscribed extension and can pick up the call w aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: BLF related configuration / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: BLF related configuration
Pickup-Nummer: optional server pickup code
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.1.2. Presence
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation Presence shows line status through the indicator and can also show whether the o aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: Presence / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: Presence
Pickup-Nummer: optional server pickup code
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.1.3. Voice Mail
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation Voice Mail is used to listen to messages aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: Voice Mail / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: Voice Mail
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.1.4. Speed Dial
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation Speed Dial is used for frequently dialed or hard-to-remember numbers aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: Speed Dial / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: Speed Dial
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.1.5. Intercom
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation Intercom enables automatic answering and direct conversation with the configured aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: Intercom / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: Intercom
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.1.6. Call Park
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation Call Park temporarily parks a call on the server, so the user can retrieve the c aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: Call Park / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: Call Park
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.1.7. Call Forward
Funktionsbeschreibung: Diese Funktion führt die entsprechende Operation Call Forward transfers an incoming call to the configured destination number wit aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
Konfigurationselemente: Typ: Memory Key
Wert: Call Forward / DSS value
Leitung: SIP account used for outgoing calls or subscription
Untertyp: Call Forward
Verwendung: Diese Funktion führt die entsprechende Operation Press the configured key in standby, ringing or call status to execute the assig aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.

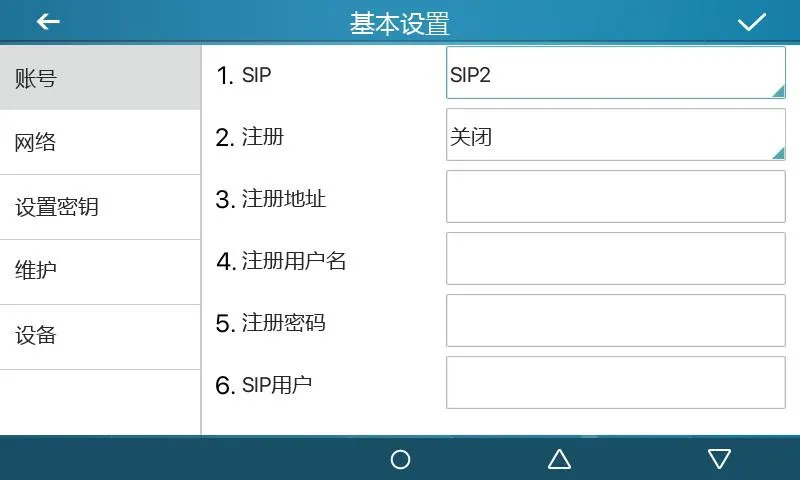

Drücken Sie die Line-Taste. Wenn die Leitung nicht registriert ist, wechselt das Telefon in den Leitungseinstellmodus. Wenn sie registriert ist, wechselt es in den Wählmodus, um eine Nummer einzugeben und anzurufen.
Abbildung 1
Abbildung 2
Funktionsbeschreibung: Die Taste wird über ihren Untertyp als dedizierte Funktionstaste konfiguriert. Jeder Untertyp bietet unterschiedliche Funktionen und Bedienmethoden.
Konfigurationselemente: Typ: Event Key
Untertyp: selected function type
Verwendung:
3.3.1 None:
Keine Funktion.
3.3.2 Voice Mail:
Diese Funktion führt die entsprechende Operation Checks voice mail information for all SIP lines and can call the mailbox of the aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.3 Do-not-disturb:
Diese Funktion führt die entsprechende Operation Enables do-not-disturb for the whole device or for a selected SIP line aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.4 Call Hold:
Diese Funktion führt die entsprechende Operation Places the current call on hold like a physical Hold key aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.5 Transfer:
Diese Funktion führt die entsprechende Operation Transfers the current call like a Transfer key or Xfer softkey aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.6 Phonebook:
Diese Funktion führt die entsprechende Operation Opens the contact directory aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.7 Redial:
Diese Funktion führt die entsprechende Operation Redials the last outgoing number using the previous line aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.8 Pick up:
Diese Funktion führt die entsprechende Operation Answers an incoming call that is ringing on another phone after the ringing phon aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.9 Join:
Diese Funktion führt die entsprechende Operation Allows the test phone to join an existing call after entering the target phone n aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.10 Call Forward:
Diese Funktion führt die entsprechende Operation Opens call forwarding settings in standby mode aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.11 Call Logs:
Diese Funktion führt die entsprechende Operation Opens call history and call record information aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.12 Flash:
Diese Funktion führt die entsprechende Operation Holds the current call and opens a new dialing state with dial tone aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.13 Memo:
Diese Funktion führt die entsprechende Operation Opens the memo application for note management aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.14 Headset:
Diese Funktion führt die entsprechende Operation Works like the physical headset key for answering and hanging up calls aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.15 Release:
Diese Funktion führt die entsprechende Operation Exits the LCD menu or hangs up all calls and returns to standby aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.16 Lock phone:
Diese Funktion führt die entsprechende Operation Locks the phone from standby mode aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.17 SMS:
Diese Funktion führt die entsprechende Operation Opens the SMS interface for sending, receiving and browsing messages aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.18 Call Back:
Diese Funktion führt die entsprechende Operation Calls back the last incoming number after off-hook aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.19 Hide DTMF:
Diese Funktion führt die entsprechende Operation Opens the setting mode for DTMF hidden display aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.20 Intercom:
Diese Funktion führt die entsprechende Operation Enables Intercom mode and automatic answering when no other call is active aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.21 Group Listening:
Diese Funktion führt die entsprechende Operation Enables group listening during handset or headset calls; audio is played, while aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.22 Prefix:
Diese Funktion führt die entsprechende Operation Adds the configured outside-line prefix after off-hook, so users do not need to aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.23 Hot Desking:
Diese Funktion führt die entsprechende Operation Clears all SIP configurations after the configured DSS key is pressed and OK is aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.24 Agent:
Diese Funktion führt die entsprechende Operation Opens the Agent interface aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.25 End:
Diese Funktion führt die entsprechende Operation Performs the End function on the call interface aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.26 Disposition:
Diese Funktion führt die entsprechende Operation Broadsoft Call Center function that sends Disposition Code Info during and after aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.27 Escalate:
Diese Funktion führt die entsprechende Operation Broadsoft Call Center function that sends SIP Info and selects a Supervisor auto aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.28 Trace:
Diese Funktion führt die entsprechende Operation Broadsoft function similar to Disposition, supporting information sending during aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.29 Handfree:
Diese Funktion führt die entsprechende Operation Enters hands-free mode aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.30 Answer Key:
Diese Funktion führt die entsprechende Operation Answers the incoming call aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.31 Private Hold:
Diese Funktion führt die entsprechende Operation Broadsoft function that prevents other users from retrieving the held call aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.32 Local Contacts:
Diese Funktion führt die entsprechende Operation Opens the local contacts interface aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.33 LDAP Group:
Diese Funktion führt die entsprechende Operation Accesses the LDAP network phonebook when LDAP phonebook is enabled aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.34 XML Group:
Diese Funktion führt die entsprechende Operation Accesses the selected XML network phonebook when XML phonebook is enabled aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.35 Broadsoft Group:
Diese Funktion führt die entsprechende Operation Accesses the Broadsoft network phonebook when it is enabled aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.36 Record:
Diese Funktion führt die entsprechende Operation Starts call recording when the phone has been configured for recording aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.
3.3.37 Auto Headset:
Diese Funktion führt die entsprechende Operation Enables or disables headset answering; the DSS key stays steady green aus und erleichtert die schnelle Bedienung von SIP-Leitungen, Anrufen, Kontakten oder Dienstfunktionen.

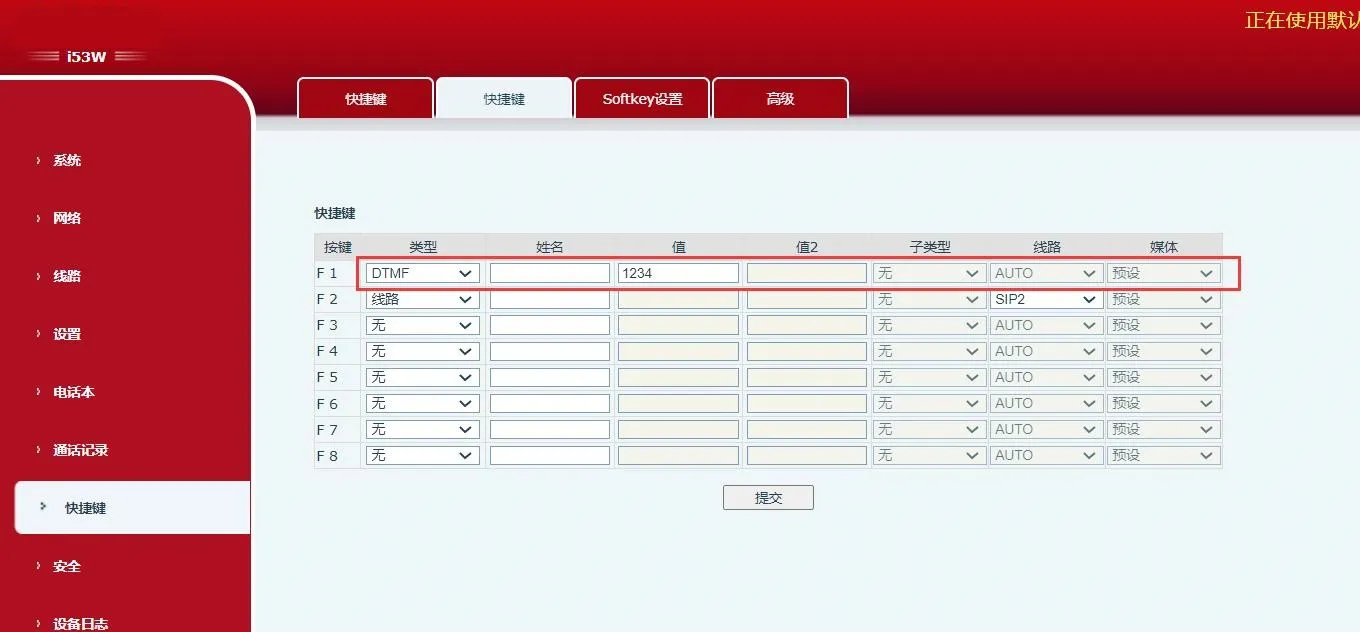

Funktionsbeschreibung: Wird für schnelle Nachwahl verwendet, ohne die Sequenz merken zu müssen. Während eines Anrufs drücken Sie diese Taste, um die konfigurierte Nummernfolge an die Gegenstelle zu senden.
Konfigurationselemente: Typ: DTMF
Wert: DTMF secondary dialing key sequence
Abbildung 3

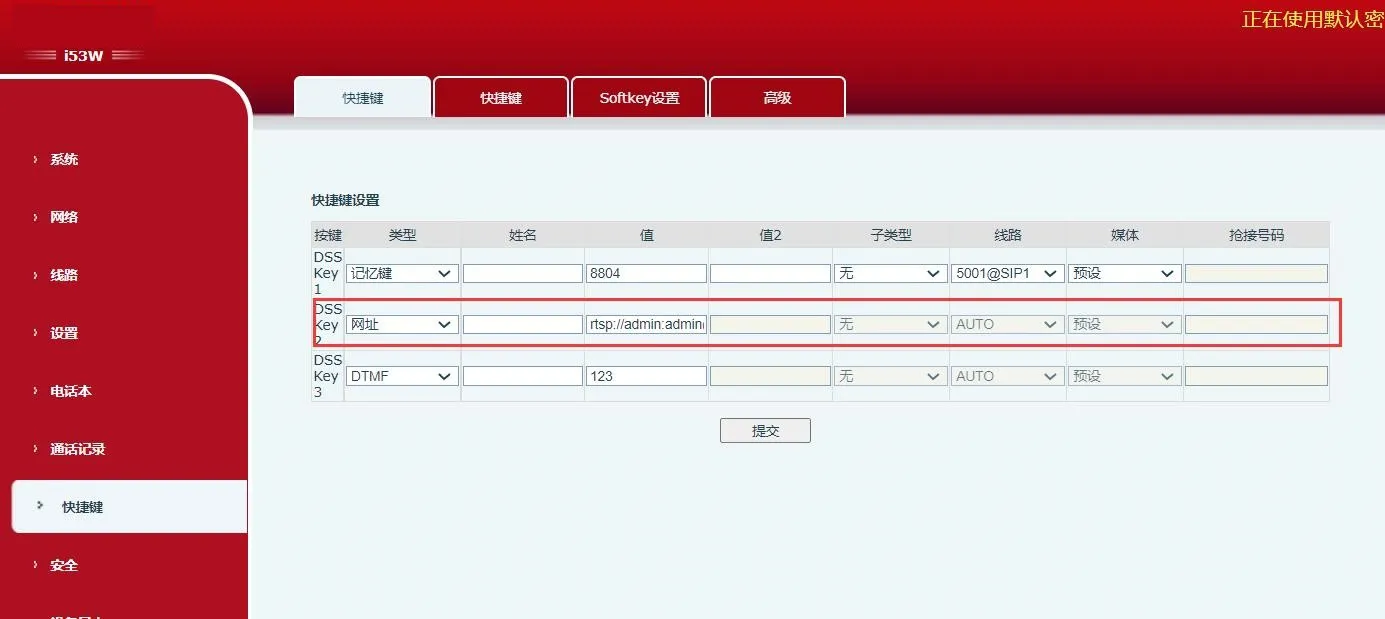

Funktionsbeschreibung: Drücken Sie diese Taste, um direkt auf die konfigurierte Remote-URL zuzugreifen, wenn sie gültig ist.
Konfigurationselemente: Typ: URL
Wert: complete remote URL
Abbildung 4

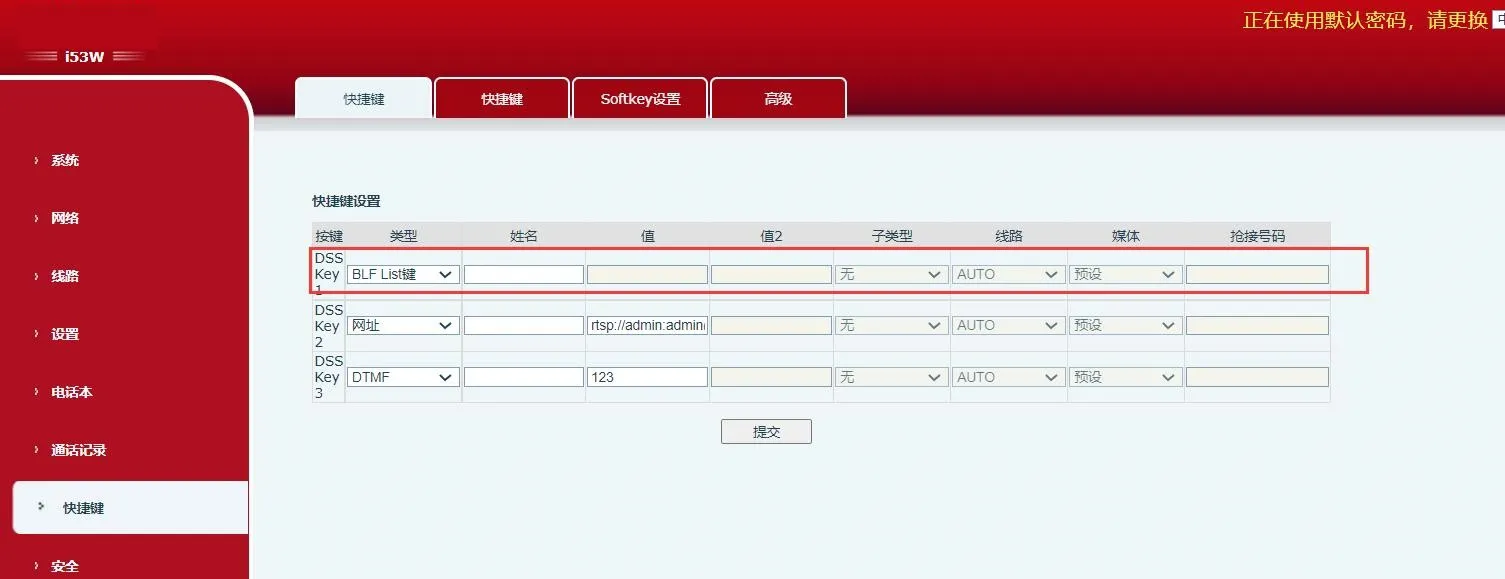

Funktionsbeschreibung: Diese Funktion muss mit dem Server arbeiten. Traditionelles BLF verwendet eine Subscribe-Anforderung pro Nummer. BLF List Key gruppiert Nummern auf dem Server, abonniert per Gruppen-URL, analysiert Notify-Nachrichten und zeigt den Status auf der Tasten-LED an.
Konfigurationselemente: Typ: BLF List Key
Verwendung: server automatically delivers subscribed number list to DSS keys.
Abbildung 5

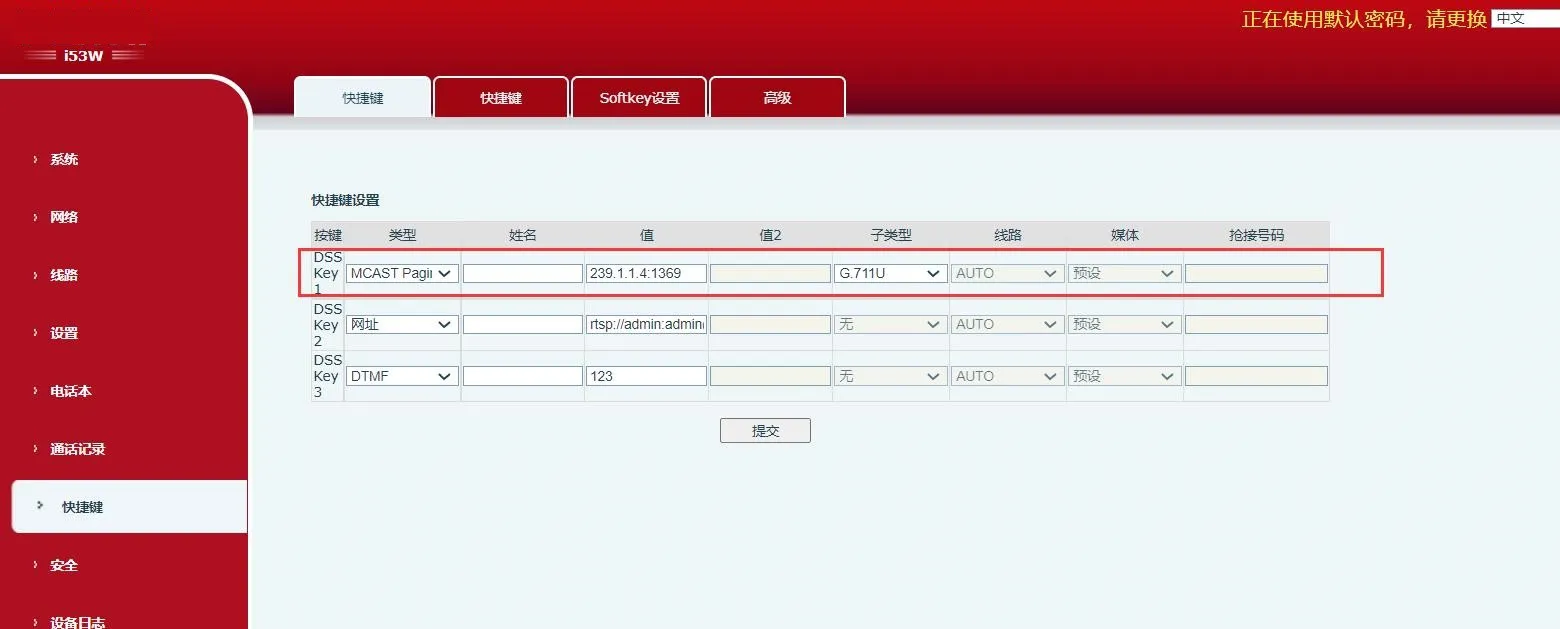

Funktionsbeschreibung: Nach Einstellung der Multicast-Adresse und des Audiocodecs drücken Sie diese Taste, um einen Multicast-RTP-Stream zu senden. Drücken Sie erneut, um Multicast zu beenden und aufzulegen.
Konfigurationselemente: Typ: MCAST Paging / MCAST Listening
Wert: multicast listening address and port
Untertyp: RTP audio codec used by sender and receiver
Abbildung 6
Funktionsbeschreibung: Die konfigurierte URL unterstützt Variablen im Format ￥. Wenn der Benutzer die DSS-Taste drückt, startet das System eine HTTP-GET- oder POST-Anforderung.
Konfigurationselemente: Typ: Action URL
Wert: valid URL
Untertyp: POST or GET
