Funktion von alert-info
Das SIP-Feld alert-info überträgt Informationen zum Anruftyp. Das Telefon kann die Kategorie des eingehenden Anrufs anhand dieses Feldes erkennen und unterschiedliche Klingeltöne wiedergeben.
Konfigurationsmethode
Das Feld Alert-info wird unterstützt. Unsere aktuellen Produkte unterstützen zwei gängige Alert-info-Formate. Der benutzerdefinierte Klingeltontyp ist eine feature, die im ersten Quartal hinzugefügt wurde. Details finden Sie in der folgenden Beschreibung. Das dynamische Herunterladen und Abspielen einer wav-Datei über eine URL wird nicht unterstützt.
Glossar zum Format Bellcore-drX
Dieses Format wird in den vorhandenen Versionen bereits unterstützt. Der PBX muss lediglich den entsprechenden alert-info-Wert übermitteln.
Wenn ein SIP Invite das Feld Alert-Info enthält und der Wert Bellcore-dr1 ist, spielt das Telefon den ersten internen Klingelton ab. Wenn der Wert Bellcore-dr2 ist, wird der zweite Klingelton abgespielt. Abbildung 2-1 zeigt einen Fall, in dem der dritte Klingelton abgespielt werden soll.

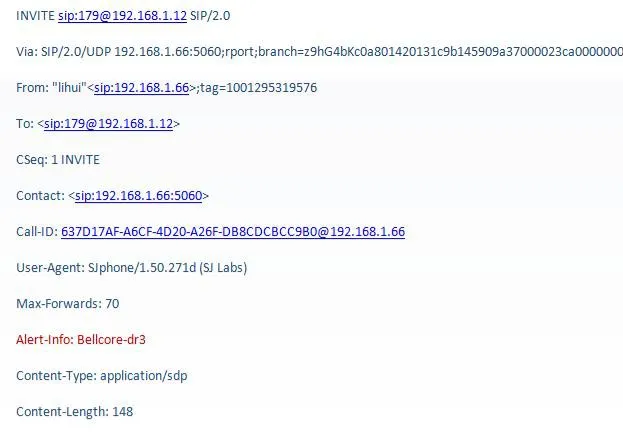

Abbildung 2-1 Referenzfeld der SIP-Nachricht
Hinweis: Bellcore-drX-Format, wobei x einen Wert von 1 bis 5 hat.
Benutzerdefinierter Klingeltontyp
Das Bellcore-drX-Format kann zwar unterschiedliche Klingeltöne realisieren, ist aber nicht sehr flexibel. Benutzer können den Klingelton nicht auswählen, da er zentral vom PBX-Administrator festgelegt wird. Im Vergleich dazu ist der benutzerdefinierte Klingeltontyp flexibler. Das vom Server gesendete Feld alert-info enthält nicht nur die Informationen zum Anruftyp, sondern das System bindet diese Informationen auch nicht an einen festen Klingelton. Der Benutzer kann den Klingeltontyp selbst auswählen.

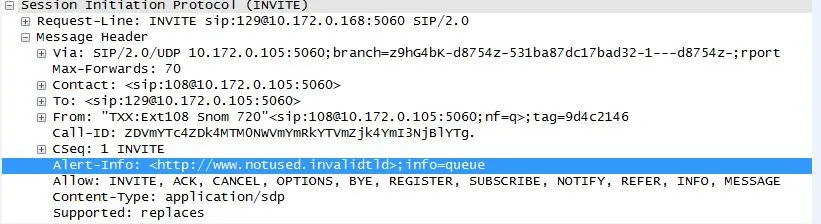

Wie in Abbildung 2-2 gezeigt, kann der Benutzer den Klingeltontyp in der Konfigurationsoberfläche selbst einstellen, wenn der vom Server übermittelte alert-info-Wert queue ist.
Abbildung 2-2

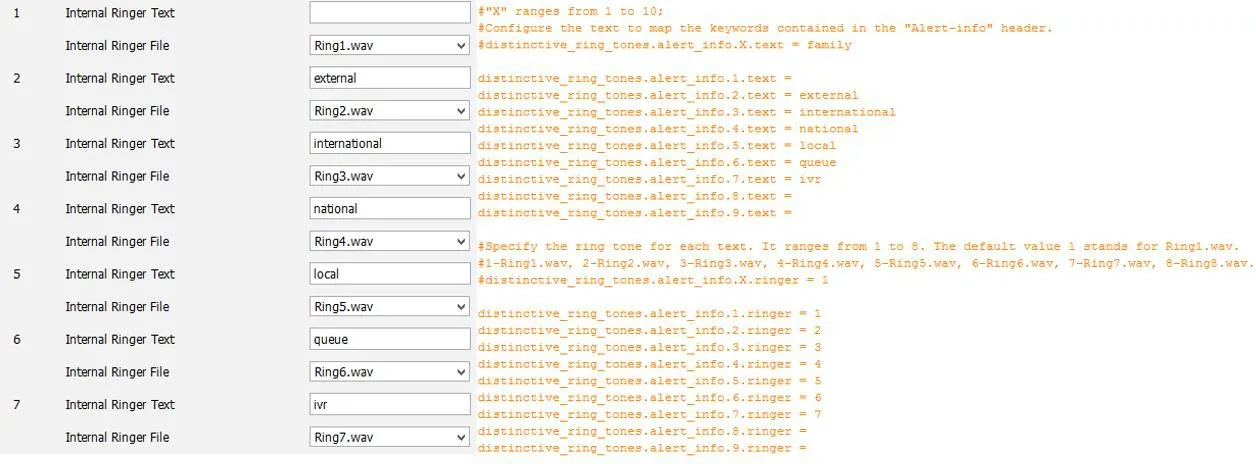

In der Konfigurationsoberfläche in Abbildung 2-3 kann der Benutzer sehen, welcher Klingeltontyp für queue konfiguriert ist.
Abbildung 2-3
Alert-info-Funktion des Telefons testen
Testvoraussetzungen
1. Das Telefon kann normal verwendet werden.
2. Das Telefon kann sich auf der web-Seite anmelden.
3. Ein Werkzeug zur Paketerfassung ist vorhanden.
4. Skriptpfad: 172.16.1.9\test_group\using document\SIPP
Testschritte für Telefone der X-Serie
1. Melden Sie sich auf der WEB-Seite des Testtelefons unter http://xxx.xxx.xxx.xxx/ an. Gehen Sie bei X3/4 zu phone settings->audio. Bei X5/6-Telefonen gehen Sie zu phone settings->Media Settings, legen Sie die Alert-info-Eigenschaft fest und stellen Sie den Klingeltontyp ein. Der Wert value von Alert-info kann der Reihe nach music1-music10 sein oder auch eine Zahl.

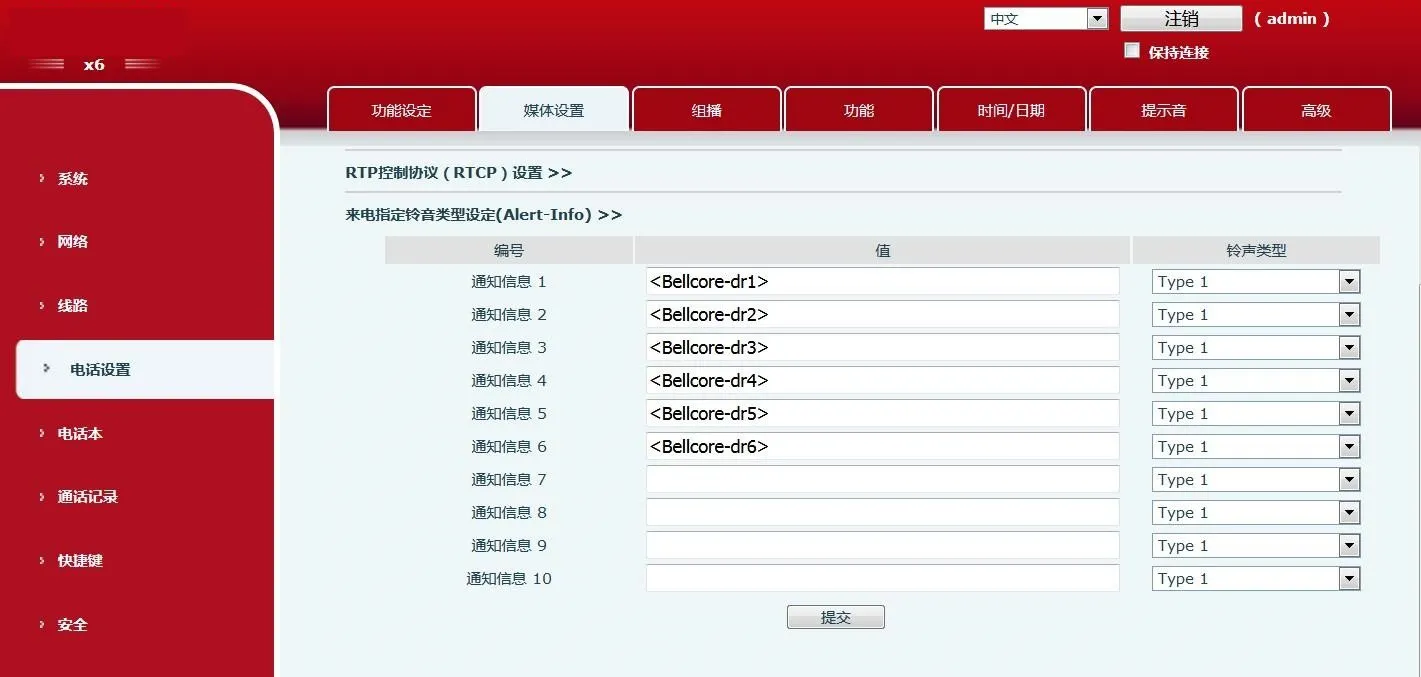

Konfigurationsoberfläche des X6-Telefons

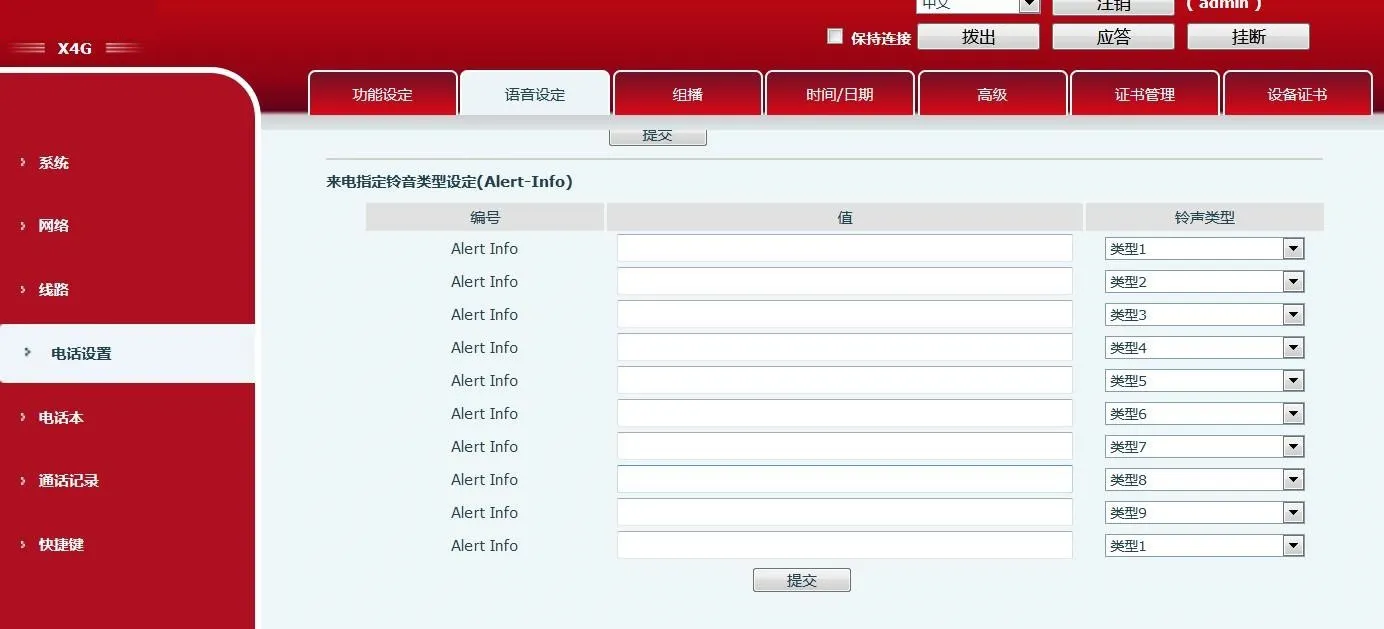

Konfigurationsoberfläche des X4G-Telefons
2. SIPP-Simulation. Befehl: Führen Sie sipp -sf uac_invite_alert_info.xml -i pc phone -m 1 -l 1 aus, um einen eingehenden Anruf zu erzeugen und Pakete zu erfassen.
Hinweis: Der info-Wert im Skript muss mit dem auf der web-Seite eingestellten value übereinstimmen.
3. Ersetzen Sie im Skript Alert-Info:music1;info=[field1] durch Alert-Info:http://127.0.0.1/Bellcore-dr1.
4. Stellen Sie auf der web-Seite den Alert-info-Wert auf bellcore-drX(X=1-5) ein und führen Sie das Skript aus.
Testschritte für Telefone der Android-Serie
1. Gehen Sie auf dem LCD des Testtelefons von setting zu phone settings->Tone, legen Sie die Alert-info-Eigenschaft fest und stellen Sie den Klingeltontyp ein. Der Klingelton ist ein Klingelton des Android-Systems. Der Wert value von Alert-info kann der Reihe nach music1-music10 sein oder auch eine Zahl.

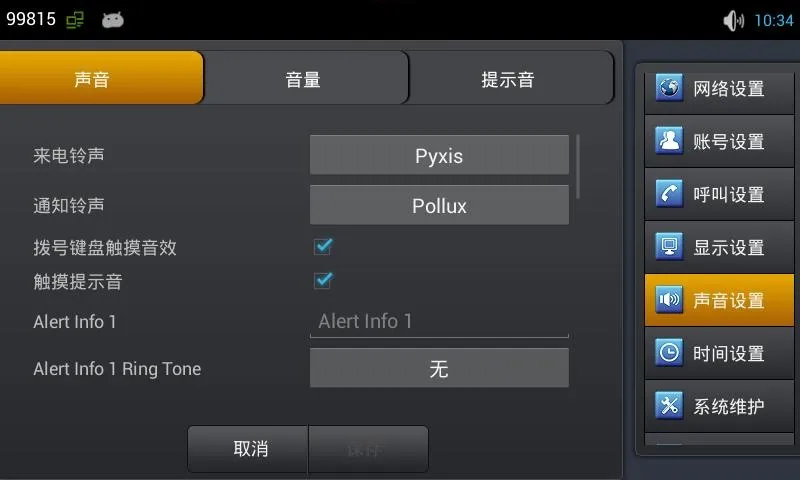

Konfigurationsoberfläche des C400-Telefons

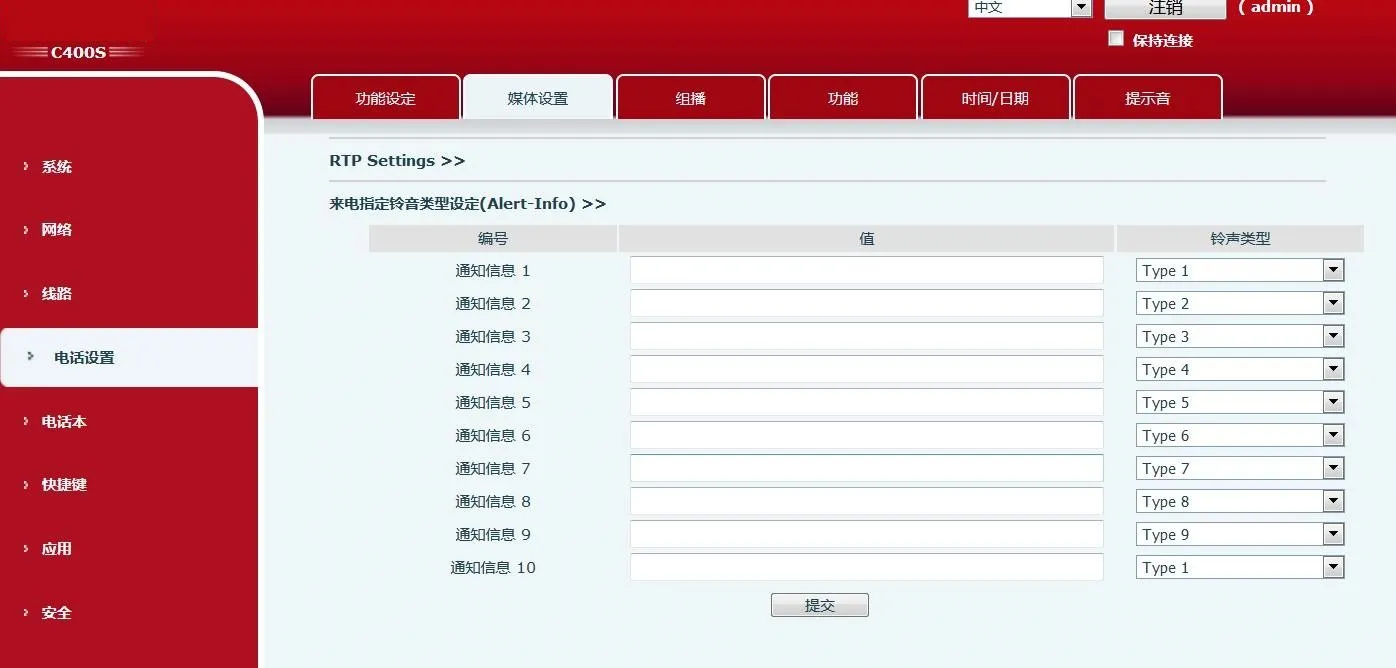

Konfigurationsoberfläche des C400S-Telefons
Hinweis: C400S verwendet wie X6 die Weboberfläche der Plattform.
2. SIPP-Simulation. Befehl: Führen Sie sipp -sf uac_invite_alert_info.xml -i pc phone -m 1 -l 1 aus, um einen eingehenden Anruf zu erzeugen und Pakete zu erfassen.
Hinweis: Der info-Wert im Skript muss mit dem auf dem LCD eingestellten value übereinstimmen.
3. Ersetzen Sie im Skript Alert-Info:music1;info=[field1] durch Alert-Info:http://127.0.0.1/Bellcore-dr1.
4. Stellen Sie auf dem LCD den Alert-info-Wert auf bellcore-drX(X=1-5) ein und führen Sie das Skript aus.
