SIP Video Door Phone Snapshot Function Guide: Auslösen von Ereignissen (Anrufen / Klingeln / Annehmen / Entsperren), Hochladen auf HTTP / FTP / TFTP, Einrichtungsschritte, Fehlerbehebung für die Bi30-Serie.
Dieses Dokument beschreibt die Schnappschuss-Funktion (Snapshot) von SIP-Videotürsprechanlagen und Intercoms. Die Schnappschuss-Funktion erfasst Kamerabilder, wenn das Gerät durch Ereignisse ausgelöst wird, und lädt die Bilder dann auf einen bestimmten Server hoch. Unterstützte Server: HTTP/HTTPS, FTP, TFTP. Unterstützte Auslöser: Anruf, Klingel, Antwort, Entriegelung usw.
Videotürsprechanlagen: Bi30, Bi31S, Bi32V, Bi33V
Video-Intercoms: BK-DAB-PA2 + PA KIT Kamera, BK-DAB-PA2S + PA2 KIT Kamera, BHP-SOS10, BHP-SOS10V, BHP-SOS16, BHP-SOS16V, BHP-SOS18

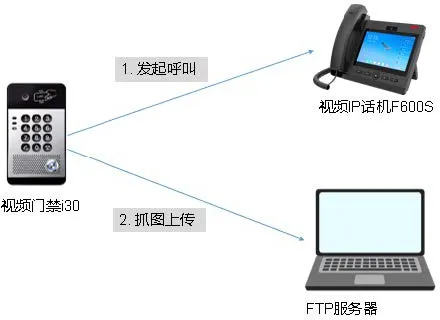

Die Schnappschuss-Funktion erfasst Bilder bei vordefinierten Auslösern und lädt sie zur Speicherung auf einen Server hoch. Sie umfasst zwei Kernbereiche:
Schnappschuss-Auslöser: Anruf tätigen, eingehender Ruf, Anrufannahme, Eingangsauslöser (Intercom), Ausgangsauslöser (Intercom), Tür entriegeln (Türsprechanlage)
Bild-Upload: Unterstützt HTTPS-, HTTP-, FTP- und TFTP-Server
Geeignet für Szenarien, in denen Ereignisbilder gespeichert werden müssen, z. B. die Überwachung von E-Bikes, die einen Aufzug betreten.

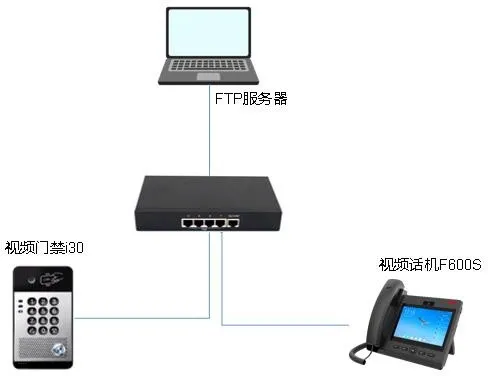

Bereiten Sie 1 Bi30-Videotürsprechanlage + 1 BF600S-Videotelefon vor, die an einen Switch mit gültigen IP-Adressen angeschlossen sind
Bereiten Sie einen Konfigurations-PC mit installierter Serversoftware vor, der mit demselben LAN wie die Geräte verbunden ist
Am Beispiel der Bi30-Videotürsprechanlage:
Um die Schnappschuss-Funktion zu nutzen, müssen Sie einen Server und die Türsprechanlage konfigurieren. Diese Anleitung verwendet Bi30 + WFTPD (FTP-Server) als Beispiel.
Laden Sie WFTPD herunter (keine Installation erforderlich).

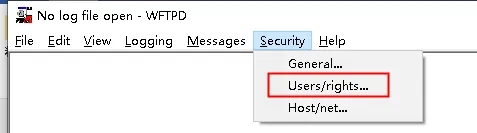

Öffnen Sie die Software → klicken Sie auf Security – User/Rights

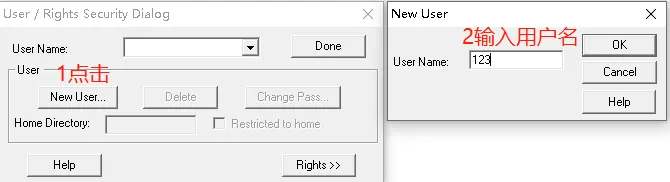

Klicken Sie auf New User → geben Sie einen Benutzernamen ein (z. B. 123) → OK
Geben Sie ein Passwort ein (z. B. 123) → OK

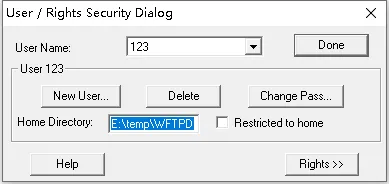

Legen Sie das FTP-Stammverzeichnis fest (z. B. E:\temp\WFTPD) → fügen Sie es in Home Directory ein

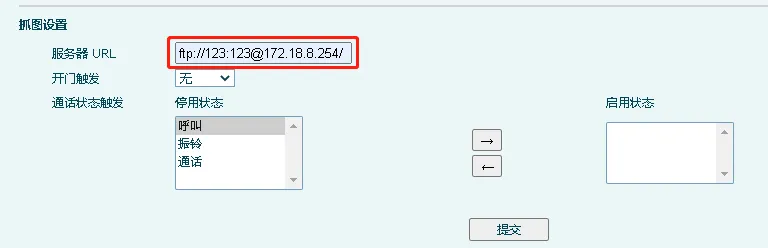

Melden Sie sich an der WEB-Oberfläche des Geräts an, um die Schnappschuss-Auslöser und die Upload-URL festzulegen.
Beispiel für URL-Format:ftp://123:123@172.18.8.254/
- ftp: Protokolltyp
- 123:123: Benutzername:Passwort
- 172.18.8.254: Server-IP
- /: im Stammverzeichnis speichern; verwenden Sie /snap/ für einen Unterordner

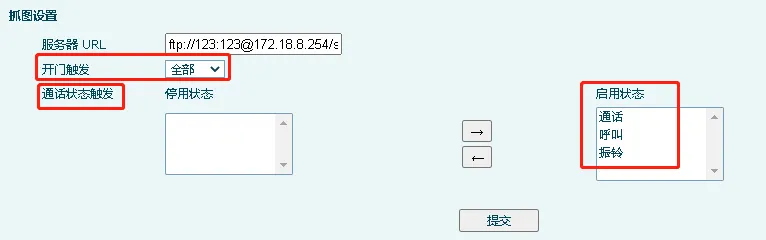

Auslösebedingungen festlegen (Türsprechanlage):
Jeder aktivierte Auslöser erfasst und lädt ein Bild hoch (z. B. Tür entriegeln).

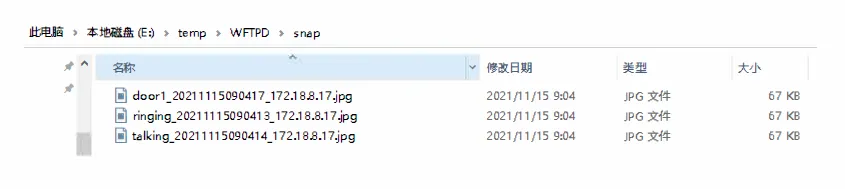

Benennung der Schnappschuss-Dateien: Ereignis + Zeitstempel
Wenn keine Bilder auf dem Server gespeichert werden, überprüfen Sie Folgendes:
Netzwerk: Stellen Sie sicher, dass das Gerät den Server erreichen kann
Serverkonfiguration: Überprüfen Sie Benutzername/Passwort und Schreibberechtigung; testen Sie den Upload mit anderen Werkzeugen
Andere Probleme: Kontaktieren Sie den technischen Support
