Die Verwaltung explosionsgeschützter Telefone in einem einzelnen Werk ist in der Regel unkompliziert. Feldtelefone werden an das lokale Telefonsystem angeschlossen, und die Leitstelle bearbeitet die routinemäßigen Produktionsanrufe und die Notfallkommunikation.

Die Situation wird komplexer, wenn dasselbe Unternehmen mehrere Raffinerien, Chemiewerke, Bergwerke, Tanklager, Energieanlagen oder abgelegene Industriestandorte betreibt. Ein Werk verwendet möglicherweise bereits SIP-explosionsgeschützte Telefone, ein anderes ist noch auf analoge Feldverkabelung angewiesen, während ein dritter Standort über eine eigene ältere TK-Anlage und ein unabhängiges Dispositionssystem verfügt.

Jedes System kann für sich genommen hervorragend funktionieren. Die Schwierigkeit tritt auf, wenn die Zentrale einen bestimmten Feldstandort kontaktieren, mehrere Werke während eines Vorfalls koordinieren, Aufzeichnungen einsehen oder Kommunikationsberechtigungen standortübergreifend verwalten muss. An diesem Punkt werden die getrennten Telefonsysteme zu einem betrieblichen Problem und nicht nur zu einem technischen.

Ein praktikables Mehrstandort-Design erfordert nicht, dass jedes Telefon ersetzt oder direkt an einen zentralen Server registriert wird. Die Hauptaufgabe besteht darin, einen gemeinsamen Rahmen für Nummerierung, Routing, Disposition und Netzwerk zu schaffen, während jedes Werk weiterhin seine eigene lokale Kommunikation abwickeln kann.

Warum separate Werks-Telefonsysteme schwer zu verwalten sind

Große industrielle Kommunikationsnetze werden selten auf einmal errichtet. Werke werden erweitert, Leitstellen aufgerüstet, neue Produktionslinien hinzugefügt und Kommunikationsgeräte schrittweise ersetzt. Im Laufe der Zeit verfügen die verschiedenen Standorte naturgemäß über unterschiedliche Technologien.

Ein typischer Konzern kann an einem Werk SIP-Telefone und eine IP-TK-Anlage haben, an einem anderen analoge explosionsgeschützte Telefone und an einem dritten eine herkömmliche Telefonanlage. Einige Standorte betreiben möglicherweise auch separate PA-, Aufzeichnungs- oder Dispositionssysteme.

Die zentrale Disposition löst diese Probleme, indem sie eine gemeinsame Kommunikationsebene über den bestehenden Werkssystemen schafft. Das bedeutet nicht, dass jeder routinemäßige Produktionsanruf von der Zentrale bearbeitet werden muss.

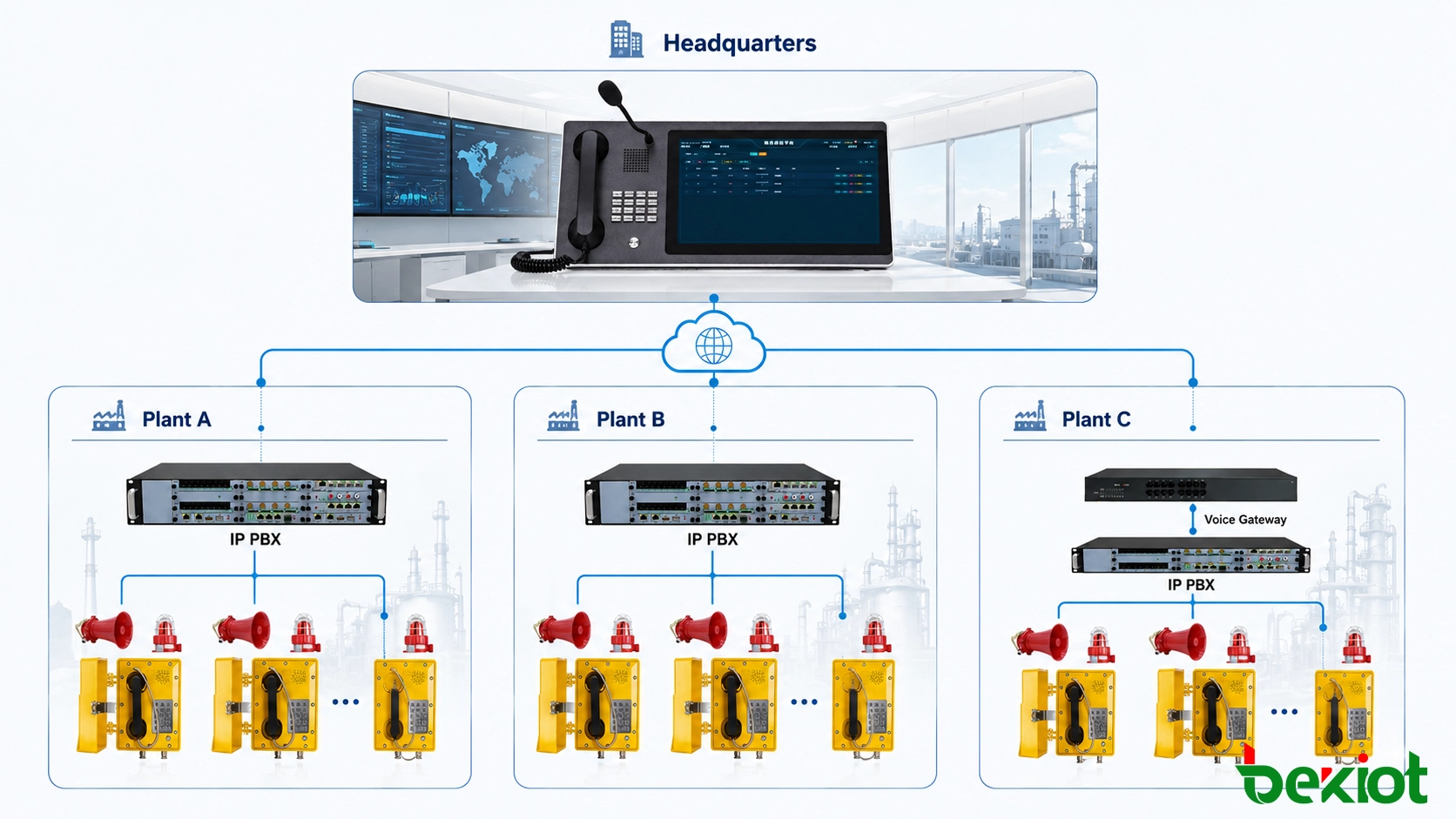

Wie eine Mehrstandort-Dispositionsarchitektur strukturiert werden kann

Ein industrielles Mehrstandort-Kommunikationssystem ist leichter zu verwalten, wenn Zentrale, werkseigene Kommunikation und Feldendgeräte als separate Ebenen behandelt werden.

Die Zentrale oder der regionale Kontrollpunkt hostet normalerweise die Haupt-Kommandoplattform, die Disponentenkonsolen, die Aufzeichnungsressourcen und die für die standortübergreifende Kommunikation erforderlichen Routing-Funktionen.

Jede Produktionsstätte behält die für ihren eigenen lokalen Telefondienst benötigten Geräte. Je nachdem, was bereits installiert ist, kann dies eine IP-TK-Anlage, ein SIP-Server, eine herkömmliche TK-Anlage oder eine Kombination aus Voice-Gateways und vorhandenen Telefonanlagen sein.

Die Standorte werden dann über die bestehende IP-Infrastruktur des Unternehmens miteinander verbunden. Ein privates WAN, eine Carrier-Schaltung, ein VPN, SD-WAN oder eine andere verwaltete IP-Verbindung kann genutzt werden, sofern Routing, Sicherheit, Kapazität und Sprachqualität für den erforderlichen Datenverkehr geeignet sind.

Die Zentrale übernimmt die standortübergreifende Koordination

Sobald die Systeme verbunden sind, müssen sich die Disponenten in der Zentrale nicht mehr in mehrere unabhängige Telefonplattformen einloggen. Ein Werk, eine Abteilung, eine Leitstelle oder ein berechtigtes Feldendgerät kann über eine gemeinsame Dispositionsoberfläche ausgewählt werden.

Bei Ereignissen, die mehr als eine Anlage betreffen, kann der zentrale Disponent die relevanten Leitstellen oder Bereitschaftspositionen in denselben Kommunikationsprozess einbeziehen, anstatt Informationen über mehrere separate Telefonate weiterzuleiten.

Werke wickeln ihre eigenen Produktionsanrufe weiterhin ab

Die lokale Kommunikation bleibt wichtig. Routinetelefonate zwischen Feldpersonal, Werksmitarbeitern und der örtlichen Leitstelle müssen nicht über die Zentrale laufen. Die Beibehaltung der lokalen Anrufbearbeitung im Werk reduziert zudem unnötigen WAN-Verkehr und vereinfacht den täglichen Betrieb.

Verwandtes Produkt:Becke Kommando- & Dispositionssystem

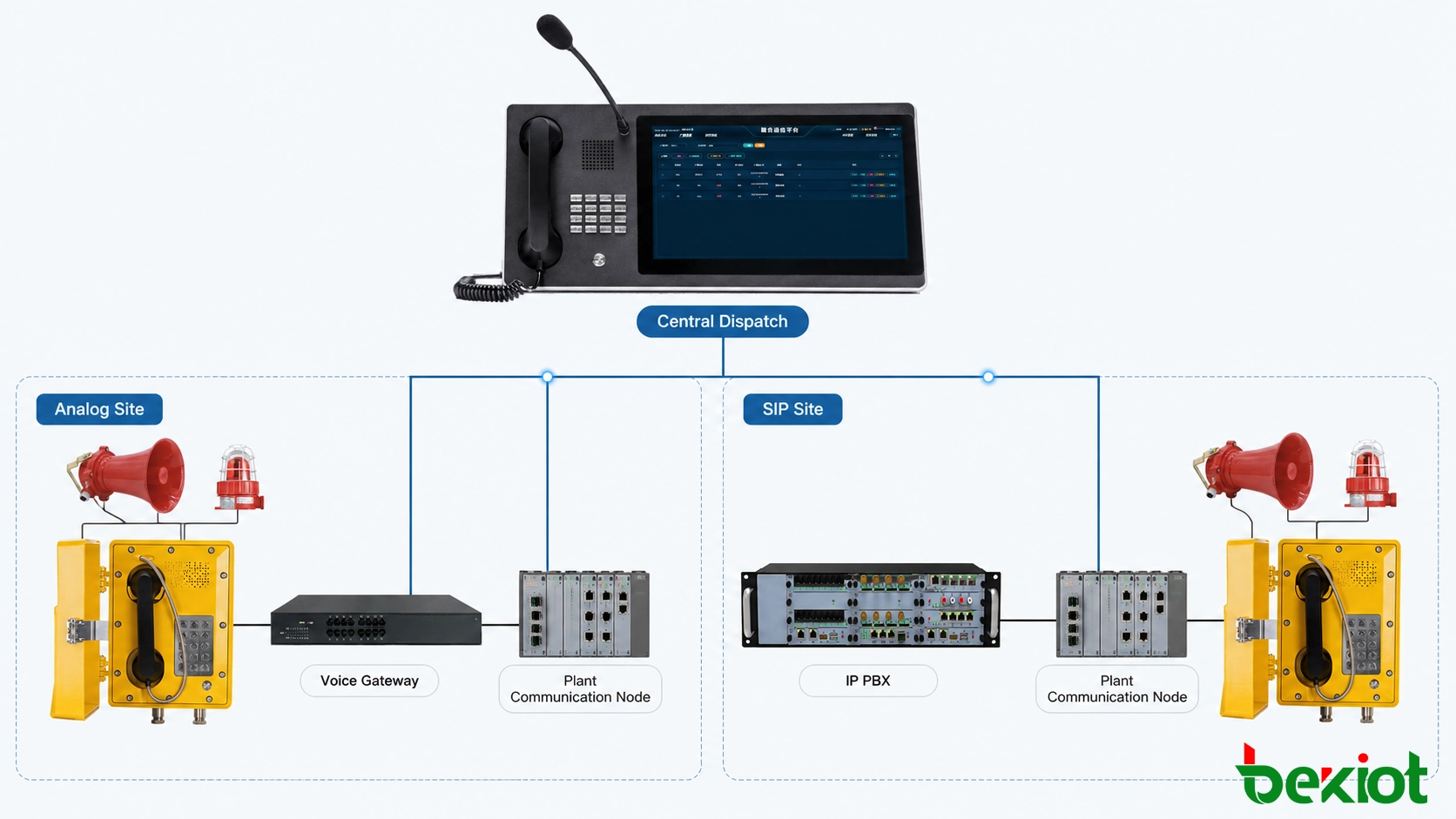

Wie verschiedene vorhandene Telefonsysteme angebunden werden können

Die größte Herausforderung bei einem Brownfield-Projekt ist meist nicht die zentrale Dispositionssoftware, sondern die Vielfalt der bereits in den verschiedenen Werken betriebenen Kommunikationssysteme.

Der Versuch, jeden Standort gleichzeitig auf dieselbe Hardware zu zwingen, kann Bauaufwand, Inbetriebnahmerisiko und Stillstandszeiten erhöhen. Eine schrittweise Integration ist in der Regel praktikabler.

Standorte, die bereits SIP-explosionsgeschützte Telefone verwenden

Ein Werk, das bereits SIP-Feldtelefone einsetzt, kann sein bestehendes industrielles Netzwerk und seine lokale IP-TK-Anlage behalten. Das Werks-Telefonsystem wird dann, typischerweise über SIP-basiertes Routing, mit der zentralen Dispositionsplattform verbunden.

Die Feldendgeräte bleiben unter lokaler Verwaltung, während die Zentrale die Möglichkeit erhält, autorisierte Durchwahlen und Dispositionsplätze am Standort zu erreichen.

Werke mit analogen explosionsgeschützten Telefonen

Viele Raffinerien, Chemiewerke, Bergwerke und Versorgungsbetriebe haben immer noch Kupfertelefonleitungen, die zu den Feldstandorten führen. Wenn diese Kabel noch brauchbar sind, bietet ihr Austausch nur zur Unterstützung der zentralen Disposition möglicherweise wenig praktischen Nutzen.

Ein FXS-Voice-Gateway kann im Telefonraum installiert werden, um die vorhandenen analogen Durchwahlen in die IP-Kommunikationsumgebung zu integrieren. Das Feldtelefon und die Kupferleitung bleiben erhalten, während die Zentrale SIP-Konnektivität erhält.

Dieser Ansatz ist besonders nützlich, wenn die Feldverkabelung durch aktive Prozessbereiche verläuft, in denen Neubauten teuer oder störend wären.

Werke, die noch auf eine ältere TK-Anlage angewiesen sind

Eine herkömmliche TK-Anlage kann in einem bestehenden Werk Hunderte von Büro-, Leitstellen- und Industriedurchwahlen unterstützen. Sie einfach zu entfernen, nur um eine neue Dispositionsplattform einzuführen, kann mehr Risiko als Nutzen schaffen.

Sofern geeignete Schnittstellen verfügbar sind, kann die bestehende Anlage im Betrieb bleiben und über SIP-Trunk, FXO, E1 oder eine andere unterstützte Schnittstelle mit dem neueren System verbunden werden. Die Feldausrüstung kann dann im Rahmen des normalen Erneuerungszyklus schrittweise aufgerüstet werden.

Nummerierung, Berechtigungen und Dispositionsabläufe sind ebenso wichtig wie die Hardware

Ein technisch verbundenes System kann dennoch schwer zu bedienen sein, wenn jeder Standort einen nicht zusammenhängenden Nummerierungsplan beibehält.

Vor der Integration sollten die bestehenden Durchwahlen auf doppelte Nummern, lokale Kurzwahlen, Notrufnummern und reservierte Bereiche überprüft werden. Einige Organisationen behalten die ursprünglichen Werksnummern und fügen eine Standortpräfix hinzu, während andere jedem Standort separate Nummernbereiche zuweisen.

Es gibt kein universelles Nummerierungsformat. Entscheidend ist, dass ein Disponent Standort und Ziel schnell identifizieren kann und dass für künftige Werke oder Produktionsbereiche ausreichend Nummernraum verfügbar bleibt.

Dispositionsberechtigungen sollten der operativen Verantwortung folgen

Ein zentraler Disponent benötigt nicht unbedingt Zugang zu jedem Bürotelefon oder jeder Werkstattdurchwahl. Die Zentrale kann auf Werksleitstellen, Notfallpunkte, wichtige Feldtelefone und andere für die Koordination auf Konzernebene erforderliche Positionen beschränkt werden.

Werksdisponenten können einen breiteren Zugang zu lokalen Produktionsdurchwahlen behalten. Die Berechtigungen können weiter nach Abteilung, Prozessbereich oder Benutzerrolle unterteilt werden.

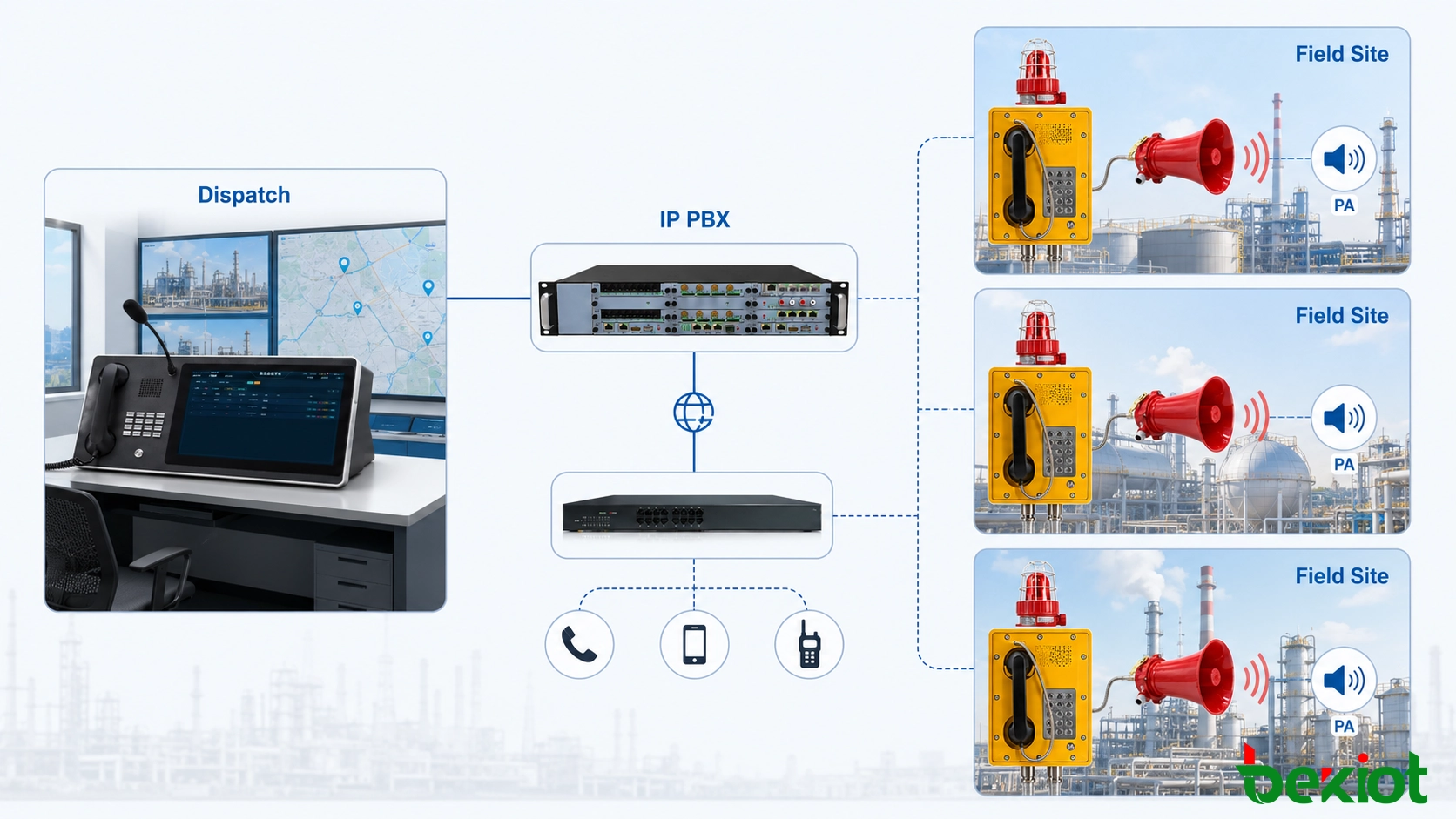

Feldanrufe können Teil eines größeren Reaktionsablaufs werden

Wenn ein Operator von einem explosionsgeschützten Telefon aus einen anomalen Zustand meldet, kann die lokale Leitstelle zunächst den Ort und die Situation bestätigen. Wenn breitere Unterstützung erforderlich ist, kann die Zentrale oder eine andere Anlage zum Anruf hinzugefügt oder über dieselbe Dispositionsumgebung kontaktiert werden.

Wenn ein Werk bereits über ein IP- oder SIP-basiertes PA-System verfügt, kann der Disponent nach der Überprüfung des Ereignisses auch Durchsagen an die betreffende Produktionszone senden. Der Ausstrahlungsbereich sollte den betrieblichen Verfahren des Standorts folgen; ein Feldanruf sollte nicht automatisch eine werksweite Durchsage auslösen, es sei denn, der Notfallplan sieht dies ausdrücklich vor.

Betriebliche und Notrufe können gemäß der Standortrichtlinie aufgezeichnet werden. Zentrale und lokale Benutzer können dann unterschiedliche Berechtigungen für die Wiedergabe und die Vorfallsüberprüfung erhalten.

WAN-Qualität und SIP-Medienrouting müssen sorgfältig getestet werden

Ein SIP-Telefon, das innerhalb eines Werks-LANs einwandfrei funktioniert, kann sich anders verhalten, wenn Anrufe Firewalls, Router, VPNs oder Carrier-Netze durchqueren.

Die Registrierung garantiert kein funktionierendes Audio

Die SIP-Signalisierung übernimmt die Registrierung und den Verbindungsaufbau, während RTP normalerweise die eigentliche Audioübertragung übernimmt. Ein Telefon kann daher auch dann korrekt klingeln und abheben, wenn der Medienpfad blockiert ist.

Bei Einweg-Audio- oder Kein-Audio-Problemen ist es in der Regel sinnvoller, RTP-Ports, NAT-Verhalten, Firewall-Regeln, ACLs und das Routing zwischen den beiden Standorten zu überprüfen, als wiederholt das Durchwahlkonto zu ändern.

Die Sprachqualität sollte auch unter realistischer Netzlast getestet werden. Paketverlust, Jitter und übermäßige Verzögerung können zu verzerrter oder verzögerter Sprache führen, auch wenn die Verbindung bestehen bleibt.

Industrielle WAN-Verbindungen übertragen oft gleichzeitig CCTV-, Produktionsdaten-, Büroverkehrs-, Fernzugriffs- und andere Dienste. QoS- und Kapazitätsplanung sind daher wichtig, wenn mehrere Standorte gleichzeitigen Sprachverkehr haben können.

Die lokale Kommunikation sollte bei einem WAN-Ausfall nicht verschwinden

Eine zentrale Plattform ist nützlich für die standortübergreifende Koordination, aber ein Werk sollte nicht seine gesamte interne Kommunikation verlieren, nur weil die Verbindung zur Zentrale ausgefallen ist.

Zentrale Disposition und lokale Werkskommunikation lösen zwei verschiedene Probleme: eine bietet standortübergreifende Koordination, während die andere die Produktionskontinuität unterstützt.

Je nach Bedeutung des Standorts kann das Design eine lokale TK-Anlage oder einen SIP-Knoten, eine USV-Stromversorgung, redundante Server oder alternative Netzwerkpfade umfassen. Der Grad der Redundanz sollte den betrieblichen Anforderungen der Anlage folgen und nicht für jedes Projekt identisch angewendet werden.

Wie ein explosionsgeschütztes Mehrstandort-Telefonsystem in Betrieb genommen wird

Ein erfolgreicher Anruf von der Zentrale zu einem Feldtelefon reicht nicht aus, um ein Mehrstandortsystem zu verifizieren. Die Inbetriebnahme sollte die tatsächlichen Kommunikationspfade abdecken, die von den Operateuren voraussichtlich genutzt werden.

SIP-Geräte von Drittanbietern verdienen während der Inbetriebnahme besondere Aufmerksamkeit. Zwei Produkte können beide SIP unterstützen und dennoch Priorität, Paging, GPIO, Anrufsteuerung oder herstellerspezifische Dispositionsfunktionen unterschiedlich handhaben.

Die Tests sollten sich daher an den Funktionen orientieren, die die Operateure tatsächlich nutzen werden, und nicht nur an den Protokollbezeichnungen in den Produktdatenblättern.

Fazit

Der schwierige Teil der standortübergreifenden Verwaltung explosionsgeschützter Telefone ist selten das Telefon selbst. Die eigentliche Arbeit besteht darin, Nummerierung, Routing, Berechtigungen, Altschnittstellen und Netzwerkverhalten über Werke hinweg zu organisieren, die zu unterschiedlichen Zeiten gebaut wurden.

Ein gutes System benötigt nicht, dass jedes Werk identische Hardware verwendet. Es benötigt klare Grenzen zwischen lokaler Werkskommunikation und konzernweiter Disposition sowie getestete Schnittstellen zwischen den bereits in Betrieb befindlichen Systemen.

Becke Telecom bietet explosionsgeschützte und Industrietelefone, Voice-Gateways, Kommunikationsplattformen sowie Kommando- und Dispositionsausrüstung für Neuinstallationen und Brownfield-Modernisierungen. Die Systemintegration kann um die bereits an jedem Standort vorhandene Verkabelung, TK-Anlagen, IP-Netzwerke und betrieblichen Zuständigkeiten herum geplant werden, anstatt einen vollständigen Austausch der bestehenden Kommunikationsinfrastruktur zu erfordern.

Häufig gestellte Fragen

Müssen alle Werke dieselbe IP-TK-Anlage verwenden?

Nein. Verschiedene Werke können ihre eigenen lokalen TK-Anlagen oder SIP-Server behalten, sofern die Systeme eine kompatible Zusammenschaltung und Weiterleitung ermöglichen. Eine verteilte Architektur ist für große Industriekonzerne oft praktikabler.

Können explosionsgeschützte Telefone verschiedener Hersteller zentral disponiert werden?

Die grundlegende Sprachinteroperabilität ist oft möglich, wenn kompatible SIP- oder analoge Schnittstellen verfügbar sind. Erweiterte Funktionen wie Prioritätssteuerung, Gruppengespräche, Alarm-Pop-ups, GPIO-Steuerung oder Paging sollten separat getestet werden.

Kann die Zentrale ein bestimmtes explosionsgeschütztes Telefon in einem Prozessbereich anrufen?

Ja, vorausgesetzt, die Nummer ist zwischen den beiden Systemen routbar und der Disponent hat die Berechtigung, auf diese Durchwahl zuzugreifen. Einige Organisationen schränken den direkten Zugriff der Zentrale absichtlich auf ausgewählte Notfall- oder Betriebsterminals ein.

Kann ein bestehendes analoges Telefonnetz hinzugefügt werden, ohne die Feldtelefone auszutauschen?

In vielen Fällen ja. FXS-Gateways können vorhandene analoge Felddurchwahlen an ein IP-basiertes Kommunikationssystem anbinden, während brauchbare Feldverkabelung und Telefone im Betrieb bleiben.

Wie sollte ein neues Werk zu einem bestehenden Mehrstandort-Dispositionsnetz hinzugefügt werden?

Wenn der ursprüngliche Nummerierungs- und Routing-Plan Kapazität für zusätzliche Standorte reserviert hat, kann dem neuen Werk in der Regel ein eigener Nummernbereich zugewiesen und es über den bestehenden standortübergreifenden Kommunikationsrahmen angebunden werden. Dies ist ein Grund, warum die zukünftige Erweiterung bei der Erstellung des ersten Mehrstandort-Nummerierungsplans berücksichtigt werden sollte.

Sollte die Aufzeichnung zentral oder in jedem Werk erfolgen?

Beide Modelle können verwendet werden. Die zentrale Aufzeichnung vereinfacht den Zugriff auf Konzernebene und die Vorfallsüberprüfung, während die lokale Aufzeichnung möglicherweise besser für werkesspezifische Aufbewahrungs- oder Netzwerkanforderungen geeignet ist. Bei größeren Installationen basiert die Entscheidung häufig auf Bandbreite, Speicher, Zugriffsberechtigungen und der betrieblichen Politik der Organisation.
