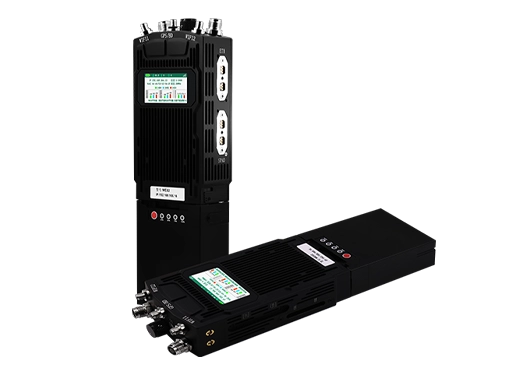

Das MEB82 SDR MANET Handfunkgerät ist ein tragbarer drahtloser Breitbandknoten für Notfalleinsätze, mobile Außenteams, UAV-Kommunikation, Remote-Einsätze und temporäre Kommunikationsnetze, bei denen eine feste Infrastruktur nicht verfügbar oder nur schwer bereitzustellen ist.
Das MEB82-36 Funkgerät basiert auf einer Software-Defined-Radio-Architektur und dezentraler Multi-Hop-Vernetzung. Kompatible Knoten können direkt miteinander kommunizieren, ohne von einer festen zentralen Basisstation abhängig zu sein; gleichzeitig kann jedes Funkgerät am Routing und an der Weiterleitung innerhalb des Netzes teilnehmen.
Nach der Bereitstellung können mehrere MEB82-36 Funkgeräte innerhalb weniger Sekunden ein drahtloses Multi-Hop-Netz aufbauen. Wenn sich Personen, Fahrzeuge oder Luftknoten bewegen, lassen sich verfügbare Kommunikationswege dynamisch anpassen, sodass Sprache, Daten, Video und Positionsinformationen weiterhin über das Einsatznetz übertragen werden können.
Beim MEB82 muss nicht jedes Feldfunkgerät über einen einzelnen zentralen Knoten verbunden sein. Kompatible Funkgeräte können automatisch ein dezentrales Netz bilden und ermöglichen Kommunikation an Orten, an denen herkömmliche Mobilfunk-, Kabel- oder feste Funkinfrastruktur nicht verfügbar ist.
Wenn zwei Funkgeräte keine geeignete direkte Funkverbindung aufrechterhalten können, lässt sich der Datenverkehr über andere verfügbare MANET-Knoten weiterleiten. Diese automatische Multi-Hop-Funktion vergrößert die Kommunikationsreichweite in verteilten Arbeitsbereichen und unterstützt Einsätze, die durch Entfernung, Gelände oder physische Hindernisse beeinflusst werden.
Feldkommunikationsnetze bleiben selten statisch. Einsatzkräfte bewegen sich zwischen Gebäuden, Fahrzeuge ändern ihre Position und UAVs passen fortlaufend Höhe und Richtung an. MEB82-36 kann die Netzrouten an veränderte Knotenpositionen anpassen und eignet sich damit für Kommunikationsumgebungen, in denen Mobilität zum normalen Betrieb gehört.
Das Funkgerät ist für mehr als herkömmliche Push-to-Talk-Sprachkommunikation ausgelegt. Über dasselbe MANET-Netz können Sprache, IP-Daten, Echtzeitvideo und Positionsinformationen übertragen werden, wodurch eine drahtlose IP-Transportschicht für Feldkommunikation und Lagebildanwendungen entsteht.
MEB82 unterstützt Stern-, Ketten-, Mesh- und hybride dynamische Vernetzung. Die Topologie kann daher an die Anzahl der Nutzer, das Einsatzgebiet, die Relaisanforderungen und das Mobilitätsmuster eines Projekts angepasst werden.
Die Vernetzung auf derselben Frequenz unterstützt bis zu 64 Knoten. Dadurch können MEB82 Funkgeräte nicht nur für kleine Teams, sondern auch als Bestandteil größerer verteilter Feldkommunikationsnetze eingesetzt werden.
Mehrere MEB82-36 Handfunkgeräte können für Einsatzkräfte ein direktes mobiles Mesh-Netz bilden. Jedes Gerät kann als Endpunkt arbeiten und bei Bedarf zugleich den Datenverkehr anderer Funkgeräte weiterleiten.
Bei einem kompakten Feldeinsatz können bereits wenige Handgeräte ausreichen, um lokale Kommunikation zwischen den Einsatzkräften herzustellen. Mit wachsendem Einsatzgebiet lassen sich zusätzliche Knoten hinzufügen, um alternative Routen bereitzustellen und die Flexibilität des Netzes zu erhöhen.
Das Handfunkgerät kann mit kompatiblen UAV-Kommunikationsmodulen, tragbaren Relaisknoten und Bodenstationen kombiniert werden. Ein Luftknoten kann einen erhöhten Kommunikationspunkt bereitstellen, wenn Gebäude, Berge oder andere Hindernisse bodennahe Funkwege einschränken.
Dadurch können UAV-Video, Felddaten und die Kommunikation der Einsatzkräfte ein größeres mobiles Netz gemeinsam nutzen, anstatt als vollständig voneinander getrennte Funkverbindungen betrieben zu werden.
Bei größeren Einsätzen können Handfunkgeräte mit fahrzeugmontierten oder stationären MANET-Knoten zusammenarbeiten, um das Einsatznetz bis zu einer temporären Führungsstelle zu erweitern. Auf der Führungsseite angeschlossene IP-Geräte können Informationen empfangen, die über das drahtlose Mesh-Netz transportiert werden.
Diese Architektur ermöglicht es, eine kleine Handfunkgeräte-Konfiguration zu einem umfassenderen Feldkommunikationssystem mit Personal, Fahrzeugen, Luftplattformen und temporären Führungsstellen auszubauen.
Die Standardbetriebsfrequenz beträgt 1350–1450 MHz. Frequenzkonfigurationen von 350 MHz bis 6 GHz können entsprechend den Projektanforderungen angepasst werden; optional sind auch Frequenzsprung-Konfigurationen verfügbar.
Die Frequenzauswahl muss den für das Einsatzland oder die Einsatzregion geltenden Frequenzvorschriften und Lizenzanforderungen entsprechen.
Die Kanalbandbreite kann auf 1.25, 2.5, 5, 10 oder 20 MHz eingestellt werden. Systemplaner können damit verfügbares Spektrum, Kommunikationsbedingungen und die benötigte Datenkapazität projektspezifisch aufeinander abstimmen.
MEB82 unterstützt adaptive BPSK-, QPSK-, 16QAM-, 64QAM- und 256QAM-Modulation. Verschiedene Modulationsarten ermöglichen es der Funkverbindung, sich an wechselnde RF-Bedingungen anzupassen und dabei Übertragungsrobustheit und Datenkapazität auszubalancieren.
Die spezifizierte maximale Übertragungsleistung beträgt 50 Mbps bei 20 MHz Kanalbandbreite. Die Empfängerempfindlichkeit ist mit -103 dBm bei 5 MHz angegeben.
Der tatsächliche Anwendungsdurchsatz hängt von RF-Bedingungen, gewählter Bandbreite, Netzwerktopologie, Relais-Hops, Störungen und gleichzeitigem Netzwerkverkehr ab. Bei Video- und Mehrknoten-Einsätzen sollte die Netzkapazität daher anhand des Gesamtsystems und nicht anhand einer einzelnen Nenndatenrate bewertet werden.

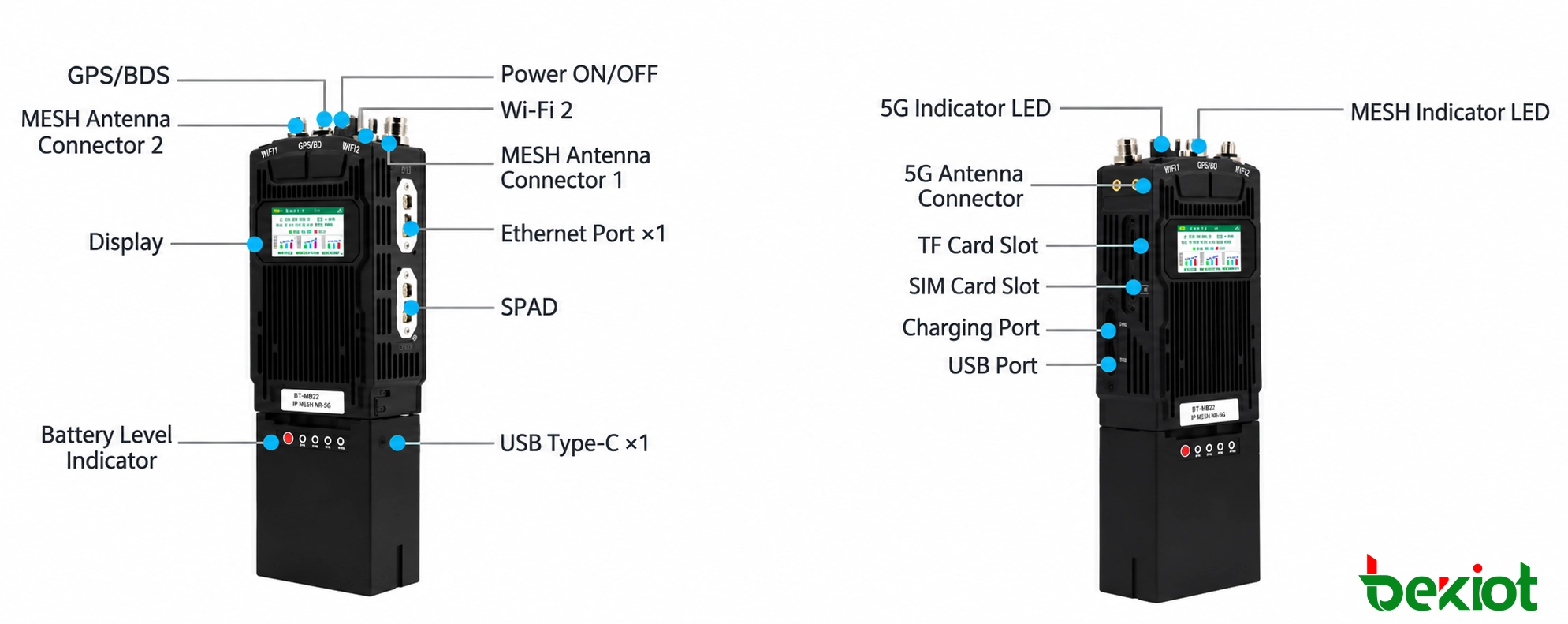

MEB82 bietet mehrere Antennen- und Datenschnittstellen für Feldkommunikation und die Integration externer Geräte. Zwei TNC-Schnittstellen sind für MANET-Antennen vorgesehen; weitere Schnittstellen unterstützen Wi-Fi-, GPS- und 5G-Konnektivität.
Über eine 100 Mbps Ethernet-Schnittstelle können kompatible IP-Geräte mit dem Funkgerät verbunden werden. Zusätzlich stehen USB, USB Type-C, TF-Karte, SIM-Karte und SPAD-Schnittstellen für Stromversorgung, Speicherung, Kommunikation und Systemintegration zur Verfügung.
Bei Erdbeben, Überschwemmungen, größeren Unfällen und anderen Notfällen kann die öffentliche Kommunikationsinfrastruktur ausfallen, überlastet oder für den Feldeinsatz ungeeignet sein. MEB82 Funkgeräte können schnell bereitgestellt werden, um ein temporäres Breitbandnetz zwischen Einsatzkräften, mobilen Teams und Führungspersonal aufzubauen.
Hochhäuser, Tiefgaragen, Einkaufs- und Gewerbekomplexe sowie Verkehrsanlagen können anspruchsvolle Funkumgebungen schaffen. MANET-Handfunkgeräte können gemeinsam mit tragbarer Relaistechnik und anderen kompatiblen Knoten ein dezentrales Kommunikationsnetz für Einsatzkräfte an vorderster Stelle aufbauen.
Das Netz kann einen IP-Transportweg für Einsatzsprache, Feldvideo, Positionsinformationen und kompatible Feldsensoren bereitstellen, sodass die Führungsseite schneller Informationen aus dem Einsatzgebiet erhält.
UAVs können für Luftvideo- und Datenübertragung in das MANET-Netz integriert werden. Wenn die Bodenkommunikation durch Gelände oder Gebäude eingeschränkt ist, kann ein Luftknoten zusätzlich als erhöhter Relaispunkt zwischen getrennten Einsatzteams dienen.
Stromleitungsbau, Vermessung, Inspektion und Wartung reichen häufig in bergige oder abgelegene Regionen mit begrenzter öffentlicher Netzabdeckung. Ein mobiles Mesh-Netz kann Feldpersonal, temporäre Führungsstellen und kompatible IP-Geräte verbinden, ohne zunächst eine dauerhafte Kommunikationsinfrastruktur installieren zu müssen.
Patrouillenteams in wechselnden Einsatzgebieten können selbstorganisierende Vernetzung nutzen, um während der Bewegung verbunden zu bleiben. Sprache, Live-Video, Positions- und Betriebsdaten können entsprechend der Anwendungskonfiguration über dasselbe drahtlose Netz übertragen werden.
MEB82 kann auch in temporäre maritime Kommunikationsnetze mit Personal, Schiffen, Küstenstandorten und luftgestützten Relaisplattformen eingebunden werden. Multi-Hop-Vernetzung bietet zusätzliche Flexibilität, wenn direkte Verbindungen zwischen einzelnen Knoten nur schwer aufrechterhalten werden können.

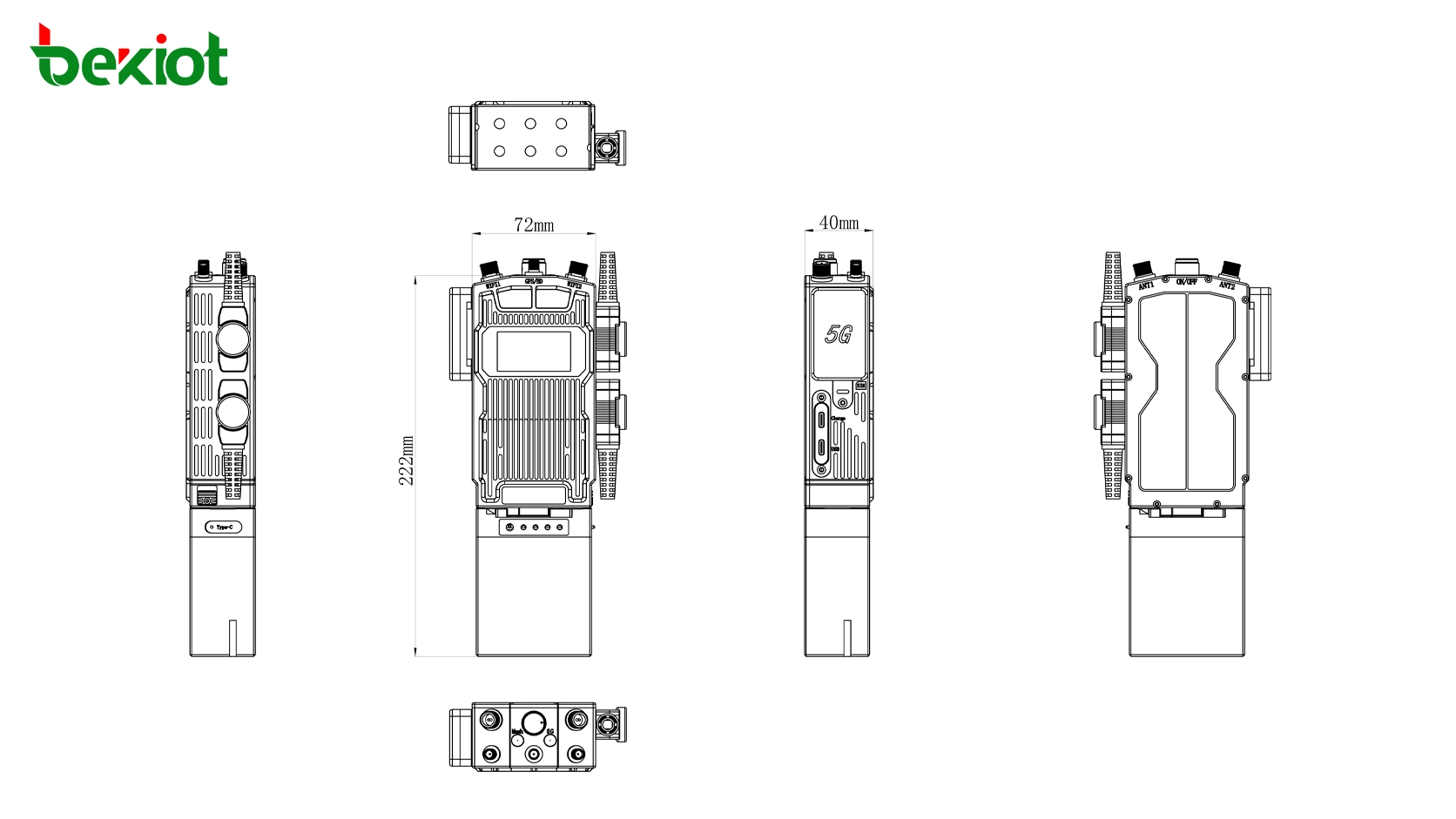

Das MEB82 Handfunkgerät misst ohne Antennen etwa 222 × 72 × 40 mm und wiegt ohne Antennen etwa 960 g. Die handliche Bauform ermöglicht das Mitführen durch Einsatzpersonal und stellt zugleich Breitband-MANET-Funktionen bereit.
MEB82-36 eignet sich für temporäre Standorte, an denen wenig Zeit für die Installation einer Kommunikationsinfrastruktur zur Verfügung steht. Mehrere Funkgeräte können schnell ein mobiles Netz aufbauen und dessen Reichweite durch zusätzliche Knoten an den erforderlichen Stellen erweitern.
Anstatt Nutzer an den Abdeckungsbereich eines einzelnen festen Zugangspunkts zu binden, ermöglicht die MANET-Architektur eine Veränderung der Netzwerktopologie zusammen mit Feldpersonal, Fahrzeugen und anderen mobilen Knoten.
Sprach-, Video-, IP-Daten- und Positionierungsverkehr können dieselbe Breitband-Mesh-Infrastruktur nutzen. Dadurch kann ein Feldkommunikationssystem mehrere betriebliche Dienste über ein einziges mobiles Funknetz unterstützen.
Ein Einsatz kann mit wenigen Handfunkgeräten beginnen und später um kompatible Relais-, Fahrzeug-, Luft- oder führungsseitige Geräte erweitert werden, wenn die Anforderungen an Abdeckung und Kapazität steigen.
Nicht unbedingt. Ein herkömmliches Schmalband-Sprechfunkgerät ist hauptsächlich für Sprachkommunikation optimiert, während MEB82-36 als Breitband-MANET-Knoten ausgelegt ist, der Sprache, Video, IP-Daten und Positionsinformationen übertragen kann. Welche Lösung geeignet ist, hängt von den im Projekt benötigten Kommunikationsdiensten ab.
Eine allgemeingültige feste Reichweite kann nicht für jede Einsatzumgebung angegeben werden. Die effektive Funkreichweite hängt von Frequenz, Antennenkonfiguration, Antennenhöhe, Gelände, Gebäuden, Störungen, Knotenposition und der Verfügbarkeit zwischengeschalteter Relaisknoten ab. Die Abdeckung sollte für die vorgesehene Betriebsumgebung bewertet werden.
Ein Relaisknoten kann eingesetzt werden, wenn direkte Kommunikation durch Gelände, Gebäude, Entfernung oder Knotenposition eingeschränkt wird. Relaisstandorte sollten anhand der tatsächlichen RF-Bedingungen gewählt werden, anstatt lediglich die Anzahl der Hops zu erhöhen, da zusätzliche Hops ebenfalls Netzwerkressourcen beanspruchen.
Mehrere IP-Dienste können dasselbe Mesh-Netz nutzen, doch Anzahl und Qualität gleichzeitiger Videostreams hängen von Videobitrate, Kanalbandbreite, RF-Bedingungen, Relais-Hops und weiterem Netzwerkverkehr ab. Videoanforderungen sollten deshalb vor der Bereitstellung in die Planung der Netzkapazität einbezogen werden.
MEB82 verfügt über eine 100 Mbps Ethernet-Schnittstelle zum Anschluss kompatibler IP-Geräte. Die praktische Integration von Kameras, Computern, Sensoren oder anderen Netzwerkgeräten hängt von deren IP-Konfiguration, Anwendungsprotokollen und Bandbreitenanforderungen ab.
Nein. Ein UAV-Relais ist vor allem dort sinnvoll, wo eine größere Antennenhöhe hilft, Gelände, Gebäude oder voneinander getrennte Einsatzbereiche zu überbrücken. Bei kleineren oder weniger abgeschatteten Standorten können Handfunk-, portable oder fahrzeugmontierte MANET-Knoten die erforderliche Netzverbindung auch ohne luftgestütztes Relais bereitstellen.
Die Projektplanung sollte in der Regel das Einsatzland, das verfügbare Frequenzband, die Anzahl der Knoten, das Einsatzgebiet, das Gelände, Mobilitätsanforderungen, erwarteten Video- und Datenverkehr, Batterieanforderungen sowie die Frage umfassen, ob Handfunk-, Fahrzeug-, Relais- oder UAV-Knoten gemeinsam betrieben werden.
| Modell | MEB82 |
|---|---|
| Funkgerätemodell | MEB82-36 |
| Produkttyp | SDR MANET Handfunkgerät |
| Funkarchitektur | Software-Defined Radio (SDR) |
| Standardfrequenz | 1350–1450 MHz |
| Benutzerdefinierte Frequenz | 350 MHz–6 GHz, anpassbar |
| Frequenzsprungverfahren | Optional |
| Sendeleistung | 2 W × 2 |
| Kanalbandbreite | 1.25 / 2.5 / 5 / 10 / 20 MHz, einstellbar |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptiv |
| Übertragungsleistung | Bis zu 50 Mbps @ 20 MHz |
| Empfängerempfindlichkeit | -103 dBm @ 5 MHz |
| Netzwerkkapazität | Bis zu 64 Knoten bei Vernetzung auf derselben Frequenz |
| Netzwerktopologie | Stern / Kette / Mesh / Hybrides dynamisches Netzwerk |
| MANET-Antenne | 2 × TNC |
| Wi-Fi-Antenne | 2 × SMA |
| GPS-Antenne | 1 × SMA |
| 5G-Antenne | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| Ladeanschluss | 1 × USB Type-C |
| Weitere Schnittstellen | 1 × SPAD, 1 × TF-Kartensteckplatz, 1 × SIM-Kartensteckplatz |
| Anzeigen | 1 × 5G-Anzeige, 1 × MESH-Anzeige |
| Display | Integriertes Display |
| Betriebstemperatur | -40°C bis +55°C |
| Lagertemperatur | -40°C bis +85°C |
| Betriebsfeuchtigkeit | 5%–95%, nicht kondensierend |
| Abmessungen | 222 × 72 × 40 mm, ohne Antennen |
| Gewicht | Ca. 960 g, ohne Antennen |
| Akku | 12.6 V / 7 Ah |
| Typische Betriebsdauer | Ca. 6 Stunden |
| Verlängerte Betriebsdauer | Ca. 8–12 Stunden mit erweiterter Konfiguration |
| Durchschnittlicher Stromverbrauch | 15 W |
| Maximaler Stromverbrauch | 22 W |
