Das MEB83 SDR MANET Handfunkgerät ist ein tragbares Breitband-Mesh-Netzwerkterminal für Notfalleinsätze, Feldführung, Patrouillen, UAV-Kommunikation, Remote-Engineering und andere mobile Anwendungen, bei denen herkömmliche Netzinfrastruktur nicht verfügbar oder unzuverlässig sein kann.
Das MEB83-36 Funkgerät basiert auf einer Software-Defined-Radio-Architektur und dezentraler Multi-Hop-MANET-Technologie. Kompatible Geräte können ohne konventionellen zentralen Knoten kommunizieren, während teilnehmende Funkgeräte bei Änderungen der Netzwerktopologie dynamisch routen und weiterleiten.
Mit Unterstützung für Kanalbandbreiten bis 40 MHz, einer spezifizierten Übertragungsleistung bis 120 Mbps @ 40 MHz und einer Gigabit-Ethernet-Schnittstelle ist MEB83-36 für Breitband-Feldanwendungen ausgelegt, die Sprache, Live-Video, IP-Daten und Positionsinformationen über dasselbe mobile Funknetz übertragen müssen.
MEB83-36 verwendet eine dezentrale Netzwerkarchitektur, die kompatiblen Geräten Kommunikation ohne feste zentrale Basisstation ermöglicht.
Jeder teilnehmende Knoten kann als Kommunikationsendpunkt arbeiten und zugleich Routing und Relaisweiterleitung im gesamten MANET-Netz unterstützen.
Kompatible Knoten können innerhalb weniger Sekunden ein drahtloses Multi-Hop-Netz aufbauen. Dadurch eignet sich MEB83 für Feldeinsätze, bei denen Kommunikation kurz nach dem Eintreffen des Personals bereitgestellt werden muss.
Dies ist besonders bei Notfalleinsätzen, temporären Führungsoperationen und abgelegener Feldarbeit nützlich, wo wenig Zeit für die Installation dauerhafter Kommunikationsinfrastruktur bleibt.
Personal, Fahrzeuge, UAVs und andere mobile Knoten können während eines Einsatzes ihre Position ständig ändern. MEB83-36 unterstützt dynamisches Routing, sodass verfügbare Netzwerkwege sich an Änderungen der Topologie anpassen können.
Wenn eine direkte Funkverbindung ungeeignet ist, kann der Datenverkehr über andere kompatible Knoten im MANET-Netz weitergeleitet werden.
Eines der Hauptmerkmale des MEB83 ist seine höhere Breitband-Übertragungsleistung. Das Funkgerät unterstützt bis zu 120 Mbps bei 40 MHz Kanalbandbreite.
Dadurch eignet es sich für Anwendungen mit höherem Datenbedarf, darunter Echtzeitvideo, Felddatenaustausch und weitere IP-basierte Kommunikationsdienste.
Der angegebene Wert von 120 Mbps beschreibt die spezifizierte Funkübertragungsleistung bei 40 MHz. Der tatsächliche Anwendungsdurchsatz kann je nach RF-Bedingungen, gewählter Bandbreite, Störungen, Relais-Hops, Topologie und gleichzeitigem Datenverkehr variieren.
Das MANET-Netz kann Sprache, Daten, Video und Positionsinformationen über dieselbe Funkinfrastruktur übertragen.
Feldpersonal kann dadurch ein einziges Breitband-Kommunikationsnetz für mehrere betriebliche Dienste nutzen, statt für jede Informationsart separate Funkverbindungen bereitzustellen.
Die Vernetzung auf derselben Frequenz unterstützt bis zu 64 Knoten.
Unterstützte Netzwerkstrukturen umfassen Stern-, lineare, Mesh- und hybride dynamische Topologien, sodass das Netz entsprechend Anzahl und Bewegung der teilnehmenden Geräte konfiguriert werden kann.
Mehrere MEB83-36 Funkgeräte können ein mobiles Breitbandnetz zwischen Feldpersonal bilden. Jedes Gerät kann direkt mit nahegelegenen kompatiblen Knoten Informationen austauschen und zugleich an der übergeordneten Routingstruktur teilnehmen.
Ein Feldteam kann so ein lokales Kommunikationsnetz aufbauen, ohne zunächst einen festen Zugangspunkt oder eine herkömmliche Basisstation installieren zu müssen.
Wenn Teams durch Entfernung oder Hindernisse getrennt sind, können zusätzliche kompatible Knoten Relaisweiterleitung zwischen verschiedenen Teilen des Einsatzgebiets bereitstellen.
Das Netz ist dadurch flexibler als eine einfache Punkt-zu-Punkt-Verbindung, weil Datenverkehr mehr als einen verfügbaren Weg nutzen kann.
Die Produktbeschreibung nennt UAV-Luftbetrieb, Bodenstationsbetrieb und Relaisbetrieb ausdrücklich als unterstützte Konfigurationen.
MEB83 kann daher an einem größeren Luft-Boden-MANET-System mit kompatibler UAV-Kommunikationstechnik und bodengebundenen Knoten teilnehmen.
MEB83-36 kann dort eingesetzt werden, wo Kommunikationsknoten gemeinsam mit Personal oder Arbeitsabläufen bewegt werden müssen. Das Netz kann sich dynamisch ändern, wenn teilnehmende Geräte zwischen Standorten wechseln.
Dadurch eignet sich das Funkgerät für Patrouillen, Notfalleinsätze, Feldvermessung und andere Aufgaben, bei denen die Kommunikationsstruktur nicht statisch bleiben kann.
Die Standardbetriebsfrequenz beträgt 1350–1450 MHz. Frequenzkonfigurationen von 350 MHz bis 6 GHz können entsprechend den Projektanforderungen angepasst werden.
Optional sind auch Frequenzsprung-Konfigurationen verfügbar. Das tatsächliche Betriebsband sollte gemäß Projektanforderungen und den im Einsatzland oder in der Einsatzregion geltenden Frequenzvorschriften ausgewählt werden.
MEB83-36 liefert 2 W × 2 Sendeleistung über zwei MESH-Antennenschnittstellen.
Die Sendeleistung allein bestimmt nicht die Kommunikationsreichweite. Antennen, Frequenz, Gelände, Installationsposition, Störungen und Netzwerktopologie beeinflussen ebenfalls die praktische Funkleistung.
Unterstützte Kanalbandbreiten umfassen 1.25, 2.5, 5, 10, 20 und 40 MHz.
Die breitere 40 MHz Konfiguration stellt die Bandbreite bereit, die für die spezifizierte maximale Übertragungsleistung von 120 Mbps erforderlich ist.
MEB83 unterstützt BPSK, QPSK, 16QAM, 64QAM und 256QAM mit adaptivem Betrieb.
Verschiedene Modulationsarten ermöglichen dem Funksystem, die Übertragung an veränderte Funkbedingungen anzupassen.
Die Empfängerempfindlichkeit ist mit -103 dBm bei 5 MHz spezifiziert.
Die praktische Verbindungsleistung sollte weiterhin als Teil des gesamten RF-Systems bewertet werden, einschließlich Antennen, Betriebsfrequenz, Störungen und Einsatzumgebung.

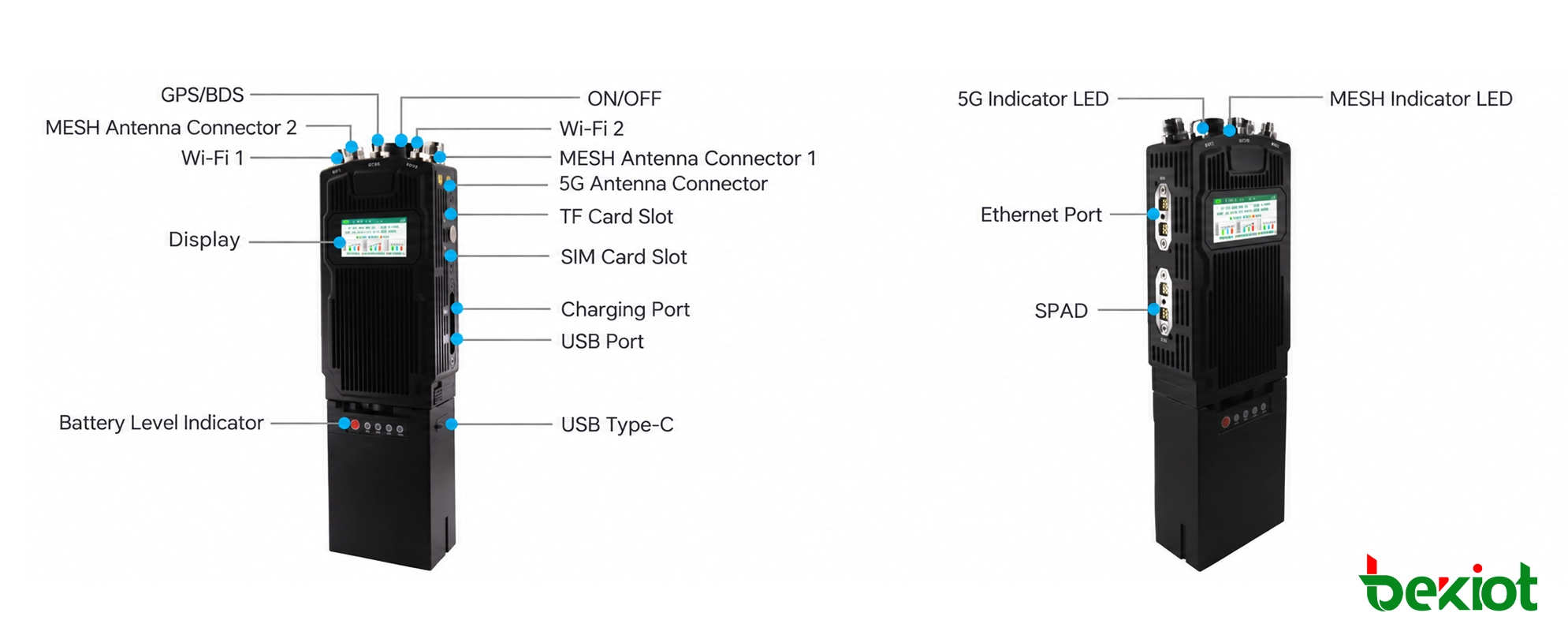

MEB83 bietet zwei TNC-Schnittstellen für MESH-Antennen.
Diese Schnittstellen unterstützen die Breitband-MANET-Funkverbindung für dezentrale Multi-Hop-Vernetzung.
Für Wi-Fi-Antennen stehen zwei SMA-Schnittstellen zur Verfügung, zusätzlich eine SMA-Schnittstelle für GPS.
Für die 5G-Antennenverbindung ist eine MCX-Schnittstelle vorhanden.
MEB83 verfügt über eine 1000 Mbps Ethernet-Schnittstelle.
Der Gigabit-Ethernet-Port stellt eine kabelgebundene IP-Verbindung für kompatible externe Geräte bereit und unterscheidet die MEB83-Schnittstellenkonfiguration von Handheld-Modellen mit ausschließlich langsamerer Ethernet-Anbindung.
Das Gerät bietet eine USB-Schnittstelle, einen TF-Kartensteckplatz und einen SIM-Kartensteckplatz.
Diese Schnittstellen unterstützen je nach Projektanforderung die Integration in das übergeordnete Kommunikations- und Anwendungssystem.
Zum Laden des Handfunkgeräts steht ein USB-Type-C-Ladeanschluss zur Verfügung.
MEB83 besitzt ein integriertes Display sowie eine 5G-Statusanzeige und eine MESH-Statusanzeige.
MEB83 kann schnell bereitgestellt werden, wenn Einsatzteams Breitbandkommunikation benötigen, herkömmliche feste oder öffentliche Netzinfrastruktur jedoch nicht verfügbar oder unzureichend ist.
Mehrere Funkgeräte können ein mobiles Multi-Hop-Netz bilden und im gesamten Ereignisgebiet Sprache, Video, Daten und Positionsinformationen austauschen.
Rettungsteams müssen sich möglicherweise kontinuierlich durch wechselnde Umgebungen bewegen und dabei die Kommunikation mit anderem Personal und Führungsressourcen aufrechterhalten.
Dezentrale Vernetzung und dynamisches Routing ermöglichen kompatiblen Knoten, trotz veränderter relativer Positionen Teil des Feldnetzes zu bleiben.
Das Anwendungsbeispiel beschreibt MESH-Personenterminals, Relaistechnik und eine Dispatch-Plattform zur Einrichtung dezentraler Audio- und Videokommunikation in Hochhauswohnungen, Tiefgaragen, großen Gewerbekomplexen und U-Bahn-Umgebungen.
Das gleiche IP-Netz kann außerdem einen transparenten Transportweg für kompatible Überwachungs- und Sensortechnik bereitstellen, die vom Feldpersonal genutzt wird.
UAV-Video- und Datenübertragung wird ausdrücklich als vorgesehene Anwendung des Produkts aufgeführt.
MEB83 kann an einem MANET-System mit kompatiblen UAV- und Bodenknoten teilnehmen und Breitbandinformationen zwischen Luft- und Feldkommunikationsgeräten übertragen.
Strombau, Außenvermessung und Remote-Engineering können außerhalb komfortabler kabelgebundener oder öffentlicher Mobilfunkabdeckung stattfinden.
Portable MANET-Funkgeräte können temporäre Breitbandverbindungen zwischen Feldpersonal und anderen kompatiblen Knoten herstellen, ohne zunächst permanente Kommunikationsinfrastruktur installieren zu müssen.
MEB83 kann in privaten Kommunikationsnetzen für städtische Patrouillen und routinemäßige mobile Einsätze verwendet werden.
Das Handheld-Format ermöglicht einzelnen Einsatzkräften, beim Wechsel zwischen verschiedenen Patrouillengebieten Teil des Netzes zu bleiben.
Die Produktbeschreibung nennt Nahbereichsaufklärung als eines der Zielszenarien des MEB83.
MANET-Konnektivität mit höherer Bandbreite kann die Übertragung von Feldvideo und anderen Betriebsinformationen von mobilem Personal zu kompatiblen Kommunikationsknoten unterstützen.
Schiffsdatenübertragung und maritime Rettung werden ebenfalls als Anwendungsbereiche des Herstellers genannt.
Kompatible MANET-Terminals können entsprechend der verwendeten Kommunikationsarchitektur an einem Netz mit Schiffen, UAVs, Hubschraubern oder anderen Knoten teilnehmen.

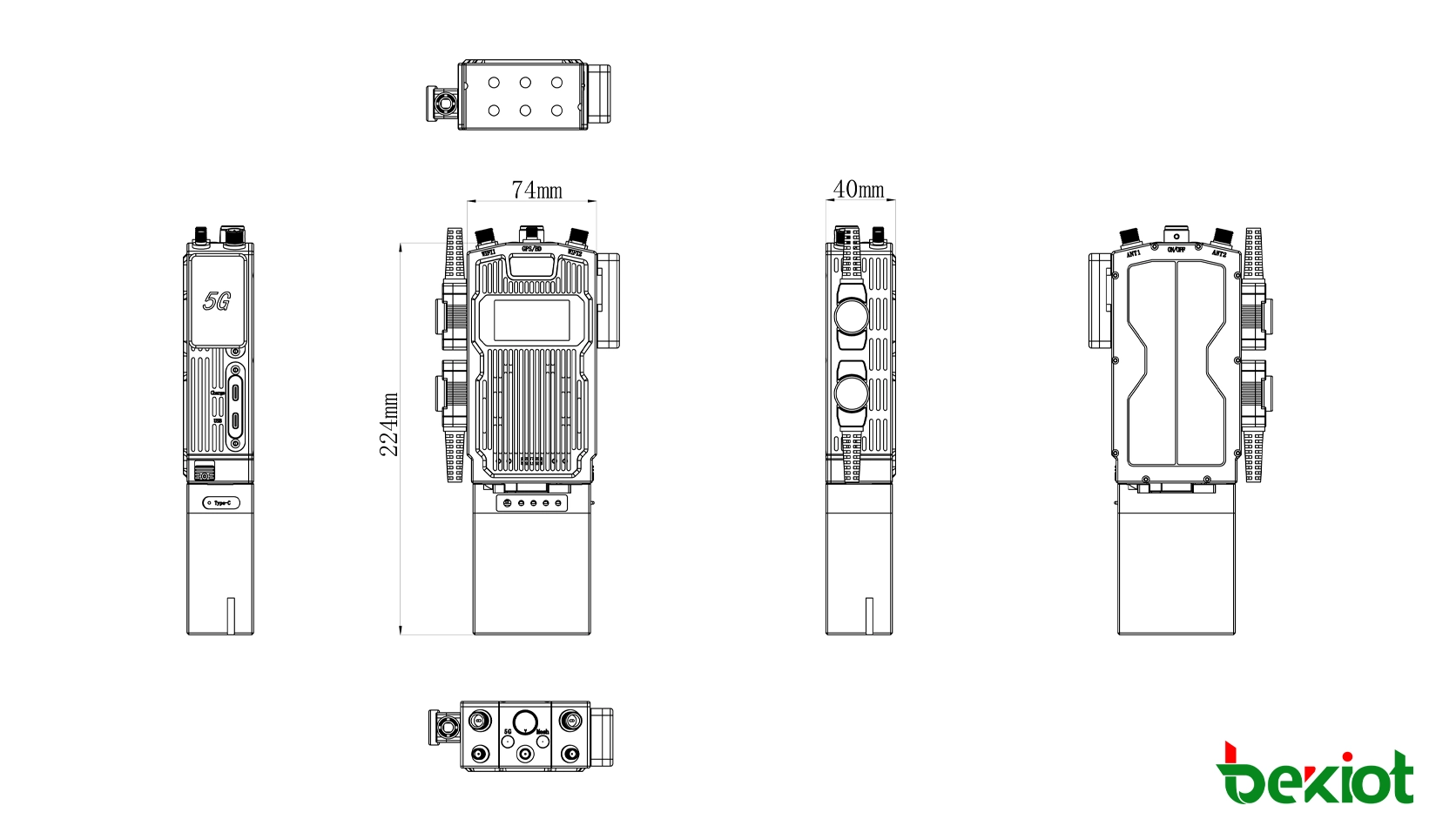

MEB83 misst ohne Antennen etwa 224 × 74 × 40 mm und wiegt ohne Antennen etwa 1060 g.
Das Gerät verwendet einen 12.6 V / 7 Ah Akku. Der Hersteller nennt ungefähr 6 Stunden Betrieb für die Standardkonfiguration und ungefähr 8–12 Stunden für die erweiterte Konfiguration.
Die Kombination aus 40 MHz Kanalbandbreite und spezifizierter 120 Mbps Funkübertragung macht MEB83 besonders relevant, wenn das MANET-Netz bandbreitenintensivere Dienste transportieren soll.
Videodatenverkehr sollte weiterhin anhand der Anzahl gleichzeitiger Streams, Kompressionsbitrate, RF-Bedingungen, Relaisanzahl und anderem Netzverkehr geplant werden, statt nur die maximale Funkdatenrate heranzuziehen.
Die 1000 Mbps Ethernet-Schnittstelle bietet eine schnellere kabelgebundene Verbindung zwischen dem Handfunkgerät und kompatiblen externen IP-Geräten.
Die praktisch über das Funknetz transportierbare Datenmenge wird weiterhin durch die MANET-Funkverbindung und die allgemeinen Netzbedingungen bestimmt und nicht allein durch die Geschwindigkeit des Ethernet-Ports.
MEB83 muss nicht nur als isoliertes Handheld-Gerät arbeiten. Es kann Teil eines größeren kompatiblen MANET-Einsatzes mit Bodenstationen, Relais, UAV-Knoten und weiterer Kommunikationstechnik sein.
Dadurch kann Personal mit Handfunkgeräten direkt an einem Netz teilnehmen, das über reine Nutzer-zu-Nutzer-Kommunikation hinaus erweitert werden kann.
Nein. Die 120 Mbps stellen die spezifizierte Funkübertragungsleistung bei 40 MHz dar. Der praktische Durchsatz kann je nach RF-Bedingungen, Störungen, Topologie, Relais-Hops und gleichzeitigem Netzwerkverkehr variieren.
In der technischen Parametertabelle ist keine feste Reichweite angegeben. Die praktische Abdeckung hängt von Betriebsfrequenz, Antennenkonfiguration, Gelände, Hindernissen, Störungen und der Position anderer MANET-Knoten ab.
Ja. MEB83 bietet eine 1000 Mbps Ethernet-Schnittstelle für kompatible IP-Geräte. Die konkrete Anwendung hängt von IP-Konfiguration, Protokollen, Bandbreitenanforderungen und dem gesamten MANET-Netzwerkdesign ab.
Die Spezifikation nennt ungefähr 6 Stunden Betrieb für die Standardkonfiguration und ungefähr 8–12 Stunden für die erweiterte Version. Die tatsächliche Dauer kann je nach Sendeaktivität, Verkehrslast, angeschlossenen Funktionen, Temperatur und Akkuzustand variieren.
Die Projektplanung sollte die zulässige Betriebsfrequenz, benötigte Kanalbandbreite, erwarteten Sprach-, Video- und Datenverkehr, Anzahl der MANET-Knoten, Antennenkonfiguration, Akkuanforderungen und den gemeinsamen Betrieb von Handheld-, UAV-, Relais- oder Bodenstationsknoten bestätigen.
| Modell | MEB83 |
|---|---|
| Funkgerätemodell | MEB83-36 |
| Produkttyp | SDR MANET Handfunkgerät |
| Funkarchitektur | Software-Defined Radio (SDR) |
| Standardfrequenz | 1350–1450 MHz |
| Benutzerdefinierte Frequenz | 350 MHz–6 GHz, anpassbar |
| Frequenzsprungverfahren | Optional |
| Sendeleistung | 2 W × 2 |
| Kanalbandbreite | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, einstellbar |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptiv |
| Übertragungsleistung | 120 Mbps @ 40 MHz |
| Empfängerempfindlichkeit | -103 dBm @ 5 MHz |
| Netzwerkkapazität | Bis zu 64 Knoten bei Vernetzung auf derselben Frequenz |
| Netzwerktopologie | Stern / Linear / Mesh / Hybrid dynamisch |
| MESH-Antennenschnittstellen | 2 × TNC |
| Wi-Fi-Antennenschnittstellen | 2 × SMA |
| GPS-Antennenschnittstelle | 1 × SMA |
| 5G-Antennenschnittstelle | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| Ladeanschluss | 1 × USB Type-C |
| Zusätzliche Schnittstelle | 1 × SPAD |
| Speicher | 1 × TF-Kartensteckplatz |
| SIM | 1 × SIM-Kartensteckplatz |
| Display | Integriertes Display × 1 |
| Statusanzeigen | 5G × 1 / MESH × 1 |
| Betriebstemperatur | -40°C bis +55°C |
| Lagertemperatur | -40°C bis +85°C |
| Betriebsfeuchtigkeit | 5%–95%, nicht kondensierend |
| Abmessungen | 224 × 74 × 40 mm, ohne Antennen |
| Gewicht | Ca. 1060 g, ohne Antennen |
| Akku | 12.6 V / 7 Ah |
| Betriebstemperatur des Akkus | -10°C bis +55°C |
| Angegebene Betriebsdauer | Ca. 6 Stunden |
| Verlängerte Betriebsdauer | Ca. 8–12 Stunden |
| Durchschnittlicher Stromverbrauch | 15 W |
| Maximaler Stromverbrauch | 22 W |
