Die MEB92 SDR MANET Rucksack-Basisstation ist ein tragbarer Breitband-Kommunikationsknoten für Notfalleinsätze, Rettungsleitung, UAV-Datenübertragung, Außenarbeiten, Patrouillennetze und andere Feldeinsätze, bei denen Funkinfrastruktur nicht verfügbar, unvollständig oder nur schwer schnell bereitzustellen ist.
Statt nur als einzelnes Benutzerendgerät zu dienen, ist MEB92-36 für die Teilnahme an einer größeren MANET-Architektur als tragbares Relais, temporärer Kommunikationsknoten oder bodenseitiges Netzwerkgerät ausgelegt. Die Software-Defined-Radio-Plattform und die dezentrale Multi-Hop-Fähigkeit ermöglichen kompatiblen Geräten Kommunikation und Verkehrsweiterleitung ohne eine herkömmliche feste zentrale Basisstation.
Das Gerät eignet sich damit für Kommunikationssysteme, in denen Personal, Fahrzeuge, UAVs und temporäre Relaispunkte in einem wechselnden Einsatzgebiet verbunden werden müssen. Kompatible Knoten können innerhalb weniger Sekunden ein Funknetz bilden, und verfügbare Wege können sich mit der Bewegung einzelner Knoten oder Veränderungen der Topologie ändern.
Sprache, Betriebsdaten, Video und Positionsinformationen können dasselbe Breitband-MANET-Netz nutzen. Je nach Projektarchitektur kann MEB92-36 daher mehr als eine einfache Punkt-zu-Punkt-Funkverbindung darstellen und Teil eines verteilten Feldkommunikationssystems werden.
MEB92-36 verwendet eine dezentrale MANET-Architektur. Kompatible Knoten sind vor der Kommunikation nicht von einem festen zentralen Netzwerkpunkt abhängig. Teilnehmende Geräte können direkt Kommunikationsverbindungen aufbauen und am Routing des Verkehrs über das verfügbare Funknetz teilnehmen.
Diese Architektur eignet sich besonders für temporäre oder mobile Einsätze. Rettungsteam, Feldfahrzeug, Relaisposition oder kompatibler Luftknoten können nach Bedarf in das Netz aufgenommen werden, ohne die gesamte Struktur um eine permanente Basisstation neu aufzubauen.
Bei einer Multi-Hop-Bereitstellung muss nicht jedes Gerät einen direkten Funkweg zum Endziel aufrechterhalten. Kompatible Knoten können an der Relaisweiterleitung teilnehmen und Informationen bei Bedarf entsprechend der aktuellen Topologie über Zwischenknoten übertragen.
Wenn sich Feldgeräte bewegen, können sich auch die verfügbaren Routen ändern. Dadurch passt sich das MANET-System an eine mobile Betriebsumgebung an, anstatt von einem einzigen statischen Kommunikationsweg abhängig zu sein.
Der praktische Nutzen zeigt sich besonders bei verteilten Einsätzen. Ein Knoten näher am Führungsfahrzeug kann Informationen eines weiter entfernten Knotens weiterleiten, während zusätzliche Relais eingeführt werden können, wenn sich das Einsatzgebiet stärker verteilt.
Die Vernetzung auf derselben Frequenz unterstützt bis zu 64 Knoten. Je nach Anforderungen können kompatible Geräte in Stern-, linearen, Mesh- oder hybriden dynamischen Topologien angeordnet werden.
Eine lineare Anordnung eignet sich, wenn Kommunikationspunkte entlang einer Strecke oder eines Arbeitskorridors liegen, während ein breiteres Mesh verteilte Teams in verschiedenen Richtungen unterstützt. Hybride Anordnungen sind ebenfalls möglich, wenn Feldterminals, Relaisgeräte, Bodenstationen und Luftknoten unterschiedliche Rollen im selben System übernehmen.
MEB92-36 kann als Rucksack-Kommunikationsknoten getragen werden, wenn eine Relais- oder Breitbandnetzwerkfunktion mit einem Feldteam mitgeführt werden muss. So kann die Technik direkt an Orte gebracht werden, an denen feste Infrastruktur fehlt oder sich die Bedingungen schnell ändern.
Der Rucksackeinsatz ist besonders relevant, wenn die erforderliche Kommunikationsposition nicht im Voraus festgelegt werden kann. Das Personal kann das Gerät in das Einsatzgebiet tragen und einen Knoten an einer Position entsprechend der tatsächlichen Umgebung einrichten.
Das Gerät unterstützt auch die Aufstellung auf einem Stativ. Nach Auswahl einer geeigneten Position kann MEB92-36 als temporärer stationärer Knoten arbeiten, anstatt am Personal befestigt zu bleiben.
Damit besitzt dieselbe Plattform zwei Rollen: Sie kann als tragbares Gerät transportiert und bei Bedarf als temporäres Relais oder Netzwerkpunkt an einer stabileren Position aufgestellt werden.
Relaisweiterleitung ist eine der Schlüsselrollen des MEB92-36 in einem Multi-Hop-MANET-System. Mehrere Relaisknoten können über ein größeres Einsatzgebiet verteilt werden, wenn direkte Kommunikation zwischen allen Geräten nicht praktikabel ist.
Die Produktbeschreibung nennt auch den Bodenstationsbetrieb als unterstützte Konfiguration. In einem größeren System kann das Gerät daher zusammen mit Feldterminals und anderen kompatiblen MANET-Geräten eingesetzt werden, statt nur als persönliches Kommunikationsgerät.
Die luftgestützte UAV-Bereitstellung gehört ebenfalls zu den unterstützten Konfigurationen. In einer gemischten Boden-Luft-Architektur können kompatible Luft- und Bodengeräte entsprechend dem Kommunikationsdesign des Projekts am größeren MANET-Netz teilnehmen.
Eine solche Anordnung unterstützt Anwendungen, bei denen eine Luftplattform Video oder andere IP-Daten liefert, während Bodenknoten Relais, Feldzugang oder Verbindung zu führungsseitigen Geräten bereitstellen.
MEB92-36 unterstützt den Ein-Tasten-Start und reduziert damit die erforderlichen Schritte, wenn ein Knoten im Feld in Betrieb genommen wird.
Die Stromversorgung erfolgt über einen herausnehmbaren 12.6 V / 7 Ah Akku. Da der Akku austauschbar ist, kann er bei Bedarf ersetzt werden, statt das Gerät dauerhaft an eine eingebaute Energiequelle zu binden.
Die technische Spezifikation nennt ungefähr 6 Stunden Standby-Zeit. Dieser Wert ist ausdrücklich als Standby-Angabe zu behandeln und nicht als garantierte sechs Stunden kontinuierlicher Volllastübertragung.
Die Standardbetriebsfrequenz beträgt 1350–1450 MHz. Frequenzkonfigurationen zwischen 350 MHz und 6 GHz können angepasst werden; optional sind auch Frequenzsprung-Konfigurationen verfügbar.
Diese Flexibilität erlaubt die Auswahl der Funkkonfiguration entsprechend dem eingesetzten Kommunikationssystem. Das tatsächliche Betriebsband muss weiterhin anhand der Projektanforderungen und der am Einsatzort geltenden Frequenzvorschriften bestimmt werden.
MEB92-36 bietet 2 W × 2 Sendeleistung und zwei MESH-Antennenschnittstellen. Diese Dual-Funk-Konfiguration bildet die RF-Grundlage für die Kommunikation mit kompatiblen MANET-Geräten.
Bei der Planung eines realen Netzes muss die Sendeleistung zusammen mit Antennenkonfiguration, Betriebsfrequenz, Bandbreite, Gelände und Knotenposition betrachtet werden. RF-Ausgangsleistung allein definiert nicht die nutzbare Kommunikationsreichweite.
Unterstützte Kanalbandbreiten sind 1.25, 2.5, 5, 10 und 20 MHz. Unterschiedliche Einstellungen geben Systemplanern Flexibilität, das Funknetz an verfügbares Spektrum und benötigte Kapazität anzupassen.
Ein Einsatz, der hauptsächlich Betriebsdaten überträgt, kann andere Bandbreitenanforderungen haben als einer mit mehreren gleichzeitigen Videoströmen, Positionsdaten und Sprachdiensten. Daher sollte die Kanalbandbreite als Teil der Gesamtkonfiguration und nicht als isolierte Spezifikation betrachtet werden.
Unterstützt werden BPSK, QPSK, 16QAM, 64QAM und 256QAM im adaptiven Betrieb.
Mehrere Modulationsarten erlauben dem Funksystem, unter verschiedenen Übertragungsbedingungen zu arbeiten, anstatt während des gesamten Betriebs nur eine feste Methode zu verwenden.
Die spezifizierte Übertragungsleistung erreicht 50 Mbps bei 20 MHz Kanalbandbreite. Die Empfängerempfindlichkeit beträgt -103 dBm bei 5 MHz.
Der Wert von 50 Mbps beschreibt die angegebene Leistung unter der spezifizierten Funkkonfiguration. Er ist nicht als garantierter Anwendungsdurchsatz für jeden Einsatz zu verstehen, da die tatsächliche Leistung auch von Topologie, RF-Bedingungen, Verkehrslast sowie Anzahl und Position der Knoten beeinflusst wird.
Die verfügbare Spezifikation nennt keine universelle feste Kommunikationsdistanz. Bei einem MANET-Produkt sollte die praktische Abdeckung zusammen mit Frequenz, Antennen, Gelände, Knotenhöhe, Relaisplatzierung und der Architektur des Gesamtnetzes bewertet werden.

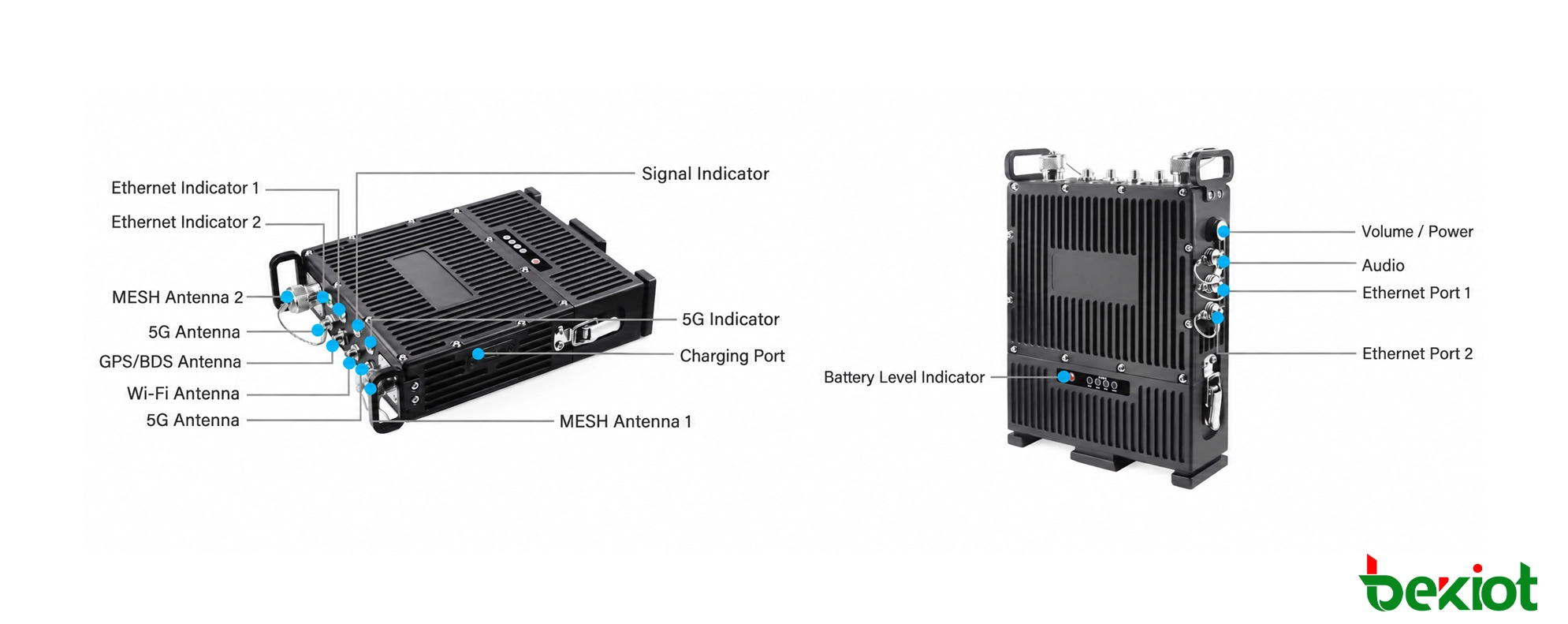

MEB92-36 besitzt zwei N-Typ-Buchsen für MESH-Antennen, eine SMA-Schnittstelle für GPS, zwei SMA-Schnittstellen für 5G-Antennen und eine SMA-Schnittstelle für Wi-Fi.
Diese Anschlüsse zeigen, dass das Gerät als Teil einer größeren Kommunikationsumgebung und nicht als isolierte Funkeinheit gedacht ist. Die genaue Funktion jedes Anschlusses hängt von der Gesamtkonfiguration ab.
Für kabelgebundene IP-Konnektivität stehen zwei 100 Mbps Ethernet-Schnittstellen zur Verfügung. Kompatible IP-Geräte können damit entsprechend der Projektarchitektur an den MANET-Knoten angeschlossen werden.
Im Feldeinsatz können diese Ethernet-Verbindungen als kabelgebundene Seite eines größeren drahtlosen Transportwegs dienen. Das ist besonders relevant, wenn Kameras, Computer, Führungsgeräte oder andere IP-Geräte Informationen über das MANET-Netz austauschen müssen.
Zusätzliche Schnittstellen umfassen Audioanschluss, SIM-Kartensteckplatz, Ladeschnittstelle und Lautstärke-/Stromsteuerung. Die Gerätespezifikation nennt außerdem einen DC 24 V Stromanschluss.
Zusammen mit dem herausnehmbaren Akku erlauben diese Schnittstellen die Integration sowohl in portable Bereitstellungen als auch in größere Feldkommunikationsanlagen entsprechend dem Strom- und Konnektivitätsdesign des Projekts.
Die Statusanzeigen umfassen eine MESH-Anzeige, zwei Ethernet-Anzeigen und eine 5G-Anzeige. Sie liefern während Bereitstellung und Betrieb sichtbare Informationen zu den wichtigsten Netzwerkverbindungen.
Notfallkommunikation und Rettungsleitung gehören zu den wichtigsten Einsatzfeldern des MEB92-36. Wenn vorhandene Infrastruktur nicht verfügbar oder unzureichend ist, können portable MANET-Knoten zum Ereignisort gebracht und zum Aufbau eines temporären Breitbandnetzes verwendet werden.
Die beteiligten Knoten können auf Feldteams, Relaispositionen und Führungsstandorte verteilt werden. Da das Netz Sprache, Daten, Video und Positionsinformationen unterstützt, können mehrere Dienste dieselbe MANET-Infrastruktur nutzen.
Multi-Hop-Vernetzung eignet sich auch für Katastrophen- und Rettungseinsätze, bei denen Personal in einer wechselnden Umgebung verteilt ist.
Beispiele sind Hochhauswohnungen, Tiefgaragen, große Gewerbekomplexe und U-Bahn-Anlagen. Dort können MANET-Terminals, Relaisgeräte und Führungssysteme zu einem dezentralen Audio- und Videokommunikationsnetz organisiert werden.
Die Relaisebene wird besonders wichtig, wenn Teams durch Entfernung oder bauliche Strukturen getrennt sind und zusätzliche Zwischenknoten verschiedene Einsatzbereiche verbinden müssen.
UAV-Video- und Datenübertragung ist eine weitere Anwendung. Kompatible UAV-Kommunikationsgeräte können an einem MANET mit Bodenknoten und Relaisgeräten teilnehmen.
In solchen Bereitstellungen kann das Funknetz Video und Betriebsdaten zwischen Luft- und Bodengeräten übertragen, während andere Knoten weiterhin an Routing und Relaisweiterleitung teilnehmen.
Außenliegende Energieprojekte und Vermessungsarbeiten verteilen Personal und Geräte häufig über temporäre Arbeitsbereiche. MEB92-36 bietet eine portable Netzwerkoption, wenn permanente Kommunikationsinfrastruktur nicht ohne Weiteres verfügbar ist.
Rucksack-, Stativ- und Relaiskonfigurationen geben den Teams Flexibilität bei der Auswahl von Kommunikationspositionen nach dem tatsächlichen Standort statt nach einer festen Infrastrukturplanung.
Der Aufbau privater Netze für Stadtpatrouillen und routinemäßige Patrouillen gehören ebenfalls zu den Zielanwendungen. Mobile Kommunikationsknoten können während des Betriebs über ein verteiltes Gebiet ein flexibles Funknetz bilden.
Die dezentrale Architektur ist relevant, weil die teilnehmenden Geräte während der gesamten Operation nicht über einen einzigen festen zentralen Knoten verbunden bleiben müssen.
Schiffsdatenübertragung und Seenotrettung gehören zu den Anwendungsbeispielen. Kompatible MANET-Geräte können auf Schiffe, UAVs, Hubschrauber und andere Knoten verteilt werden, um ein Multi-Hop-Kommunikationsnetz zu bilden.
Die genaue Architektur hängt von maritimer Umgebung, erforderlicher Abdeckung und beteiligten Geräten ab, doch die grundlegende Rolle des MEB92-36 bleibt gleich: ein tragbarer Breitbandknoten, der an Routing und Relaisweiterleitung teilnehmen kann.

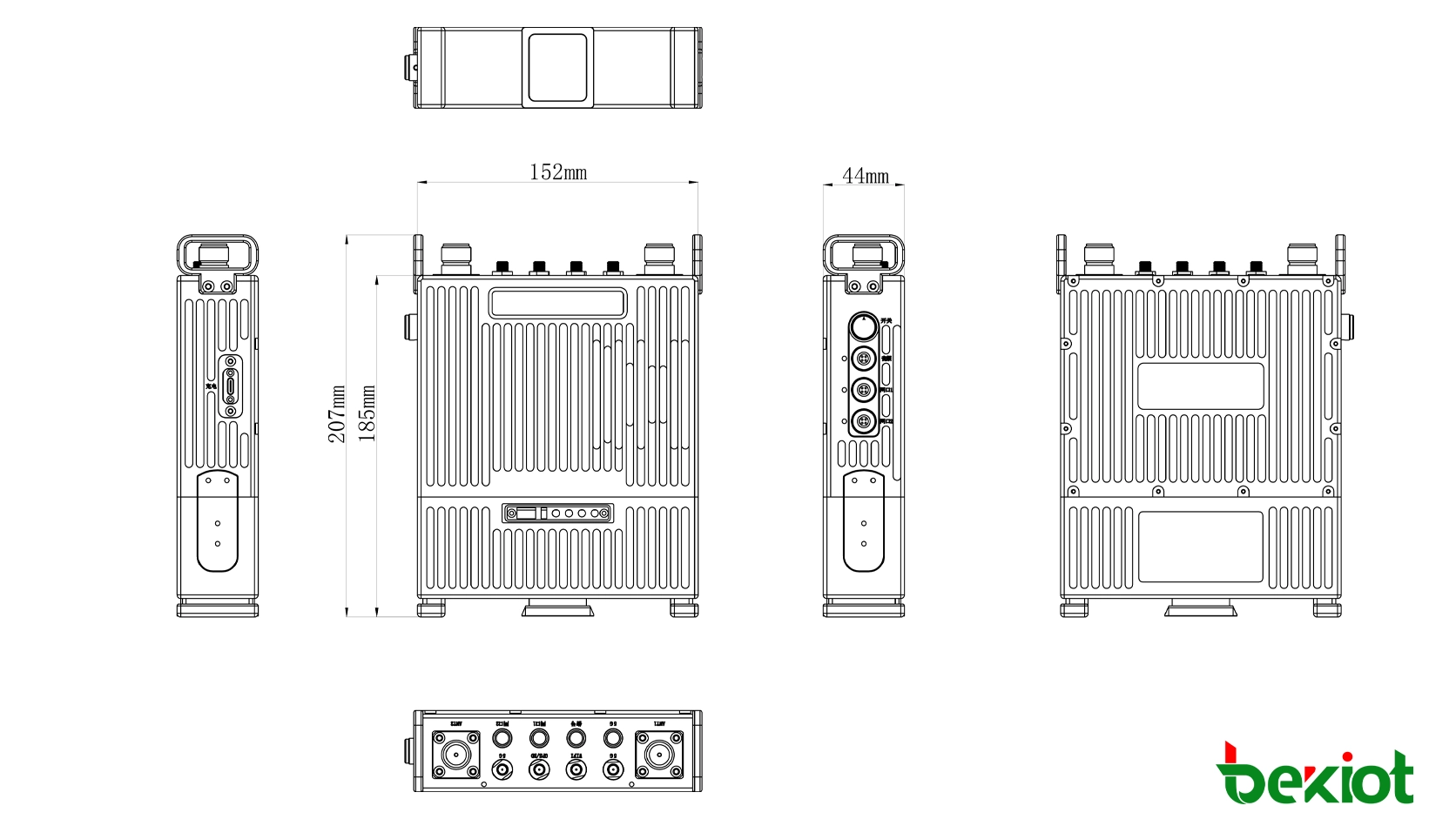

MEB92 misst ohne Antennen etwa 207 × 152 × 44 mm und wiegt ohne Antennen etwa 1.7 kg.
Das kompakte Gehäuse und der herausnehmbare Akku erlauben das Tragen als Rucksack-Kommunikationsknoten und unterstützen zugleich Stativ-, Relais- und temporäre Bodenstationsbereitstellung.
Weitere Funk- und Schnittstellenparameter wie Betriebsfrequenz, Sendeleistung, Kanalbandbreite, Übertragungsleistung, Antennenanschlüsse und Ethernet-Schnittstellen werden in den entsprechenden Abschnitten erläutert, damit jede Spezifikation mit ihrer tatsächlichen Funktion und ihrem Einsatzkontext verbunden bleibt.
Nein. Die verfügbare technische Spezifikation nennt ungefähr sechs Stunden als Standby-Zeit. Sie darf nicht als garantierte sechs Stunden kontinuierlichen Volllastbetriebs dargestellt werden.
In den verfügbaren technischen Parametern wird keine feste Kommunikationsdistanz angegeben. Die tatsächliche Abdeckung hängt unter anderem von Betriebsfrequenz, Antennenkonfiguration, Gelände, Knotenposition und der im Projekt eingesetzten Relaisarchitektur ab.
In der verfügbaren Produktspezifikation ist keine IP-Schutzart angegeben. Eine IP-Einstufung sollte daher nicht genannt werden, solange keine zusätzliche verifizierte Herstellerdokumentation vorliegt.
| Modell | MEB92 |
|---|---|
| Gerätemodell | MEB92-36 |
| Produkttyp | SDR MANET Rucksack-Basisstation / Rucksack-Relais |
| Funkarchitektur | Software-Defined Radio (SDR) |
| Standardfrequenz | 1350–1450 MHz |
| Benutzerdefinierte Frequenz | 350 MHz–6 GHz, anpassbar |
| Frequenzsprungverfahren | Optional |
| Sendeleistung | 2 W × 2 |
| Kanalbandbreite | 1.25 / 2.5 / 5 / 10 / 20 MHz, einstellbar |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptiv |
| Übertragungsleistung | 50 Mbps @ 20 MHz |
| Empfängerempfindlichkeit | -103 dBm @ 5 MHz |
| Netzwerkkapazität | Bis zu 64 Knoten bei Vernetzung auf derselben Frequenz |
| Netzwerktopologie | Stern / Linear / Mesh / Hybrid dynamisch |
| MESH-Antennenschnittstellen | 2 × N-Typ-Buchse (N-K) |
| GPS-Antennenschnittstelle | 1 × SMA |
| 5G-Antennenschnittstellen | 2 × SMA |
| Wi-Fi-Antennenschnittstelle | 1 × SMA |
| Stromanschluss | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Ladeschnittstelle | 1 × Ladeanschluss |
| Steuerung | 1 × Lautstärke- / Stromsteuerung |
| Audio | 1 × Audioschnittstelle |
| SIM | 1 × SIM-Kartensteckplatz |
| Statusanzeigen | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Betriebstemperatur | -40°C bis +55°C |
| Lagertemperatur | -40°C bis +85°C |
| Betriebsfeuchtigkeit | 5%–95%, nicht kondensierend |
| Gewicht | Ca. 1.7 kg, ohne Antennen |
| Abmessungen | 207 × 152 × 44 mm, ohne Antennen |
| Akkukapazität | 12.6 V / 7 Ah |
| Betriebstemperatur des Akkus | -10°C bis +55°C |
| Angegebene Standby-Zeit | Ca. 6 Stunden |
| Durchschnittlicher Stromverbrauch | 15 W |
| Maximaler Stromverbrauch | 22 W |
