Kraftwerke und Umspannwerke benötigen zuverlässige Sprachkommunikationssysteme zur Unterstützung des regulären Betriebs sowie der Notfallreaktion. In Steuerräumen, Turbinenhallen, Kesselbereichen, Kohleförderkorridoren, Schaltanlagen, Kabeltunneln, Hilfswerkstätten und Außenanlagenbereichen benötigen Bediener eine einheitliche Plattform, die regelmäßige Durchsagen, bereichsbezogene Rufmeldungen, Allgemeinalarme und Evakuierungsanweisungen klar und schnell übermittelt. In diesen Umgebungen ist Kommunikation nicht nur ein betriebliches Hilfsmittel, sondern auch ein entscheidender Bestandteil der Anlagensicherheit, der Personenkoordination und des Incident-Managements.
Eine professionelle Energiewirtschaft-PAGA-Lösung kombiniert Öffentliche Durchsage, Ruf-/Durchsagefunktion und Allgemeinalarm zu einer zentralisierten Kommunikationsplattform. Sie unterstützt Kraftwerksbediener dabei, Schichtwechselhinweise, Wartungsmeldungen, bereichsspezifische Anweisungen, Notfallwarnungen und Live-Sprachbefehle über das gesamte Gelände zu übermitteln. Anstelle auf getrennte und fragmentierte Kommunikationskanäle zu setzen, schafft die Lösung einen koordinierten Rahmen für den täglichen Anlagenbetrieb und die Reaktion auf ungewöhnliche Ereignisse.
Becke Telcom bietet industrielle Kommunikationslösungen für anspruchsvolle und unternehmenskritische Umgebungen. Für Projekte der Energieerzeugung und -verteilung kann die Lösung PAGA, Industriefernsprecher, SIP-Kommunikation, Notfall-Gegensprechanlagen, Leitstellenkoordination und die Anbindung an Drittsysteme zu einem skalierbaren, anlagenweiten Sicherheitskommunikationsnetz integrieren.
Die Umgebungen der Energiewirtschaft weisen mehrere kommunikative Herausforderungen auf, die herkömmliche Durchsagelösungen unzureichend machen. Anlagen sind oft großflächig, segmentiert und im Dauerbetrieb. Verschiedene Bereiche wie Turbinenhallen, Kesselabschnitte, Brennstofffördersysteme, Kabeltunnel, Umspannwerke, Relaisräume, Pumpenräume, Wasseraufbereitungsbereiche und Außenanlagen weisen jeweils unterschiedliche Geräuschverhältnisse, betriebliche Prioritäten und Sicherheitsanforderungen auf. Die Kommunikation muss daher sowohl eine umfassende Abdeckung als auch eine präzise Bereichssteuerung gewährleisten.
Während des Normalbetriebs kann das System für Schichtwechseldurchsagen, Wartungsanweisungen, Sicherheitserinnerungen, Koordination von Stilllegungen und anlagenweite Hinweise genutzt werden. In Notfällen muss es schnell Brandwarnungen, Gerätestörungsmeldungen, Hinweise zu gesperrten Bereichen, Evakuierungsmeldungen für Personal und Live-Anweisungen der Bediener übermitteln. Diese Anforderungen erfordern eine Plattform, die eine klare Sprachübermittlung, Prioritätsverwaltung, Systemüberwachung und Integration in die umfassendere Anlagensteuerungs- und Sicherheitsumgebung unterstützt.
Großflächige, verteilte Anlagenbereiche mit mehreren Funktionszonen
Hohe Umgebungsgeräusche in Turbinenhallen, Kesselbereichen und Brennstoffförderabschnitten
Harte industrielle Bedingungen wie Hitze, Feuchtigkeit, Staub, Vibrationen und Außenbewitterung
Dauerbetrieb, der eine hohe Systemverfügbarkeit erfordert
Bedarf an täglicher Produktionskommunikation und Notfallalarm auf einer einzigen Plattform
Anforderung an die Integration mit Brandmeldeanlagen, Videoüberwachung (CCTV), Telefonsystemen und Steuerungssystemen
In Energieanlagen muss die Kommunikation mehr leisten, als nur Personen zu erreichen. Sie muss den richtigen Bereich zur richtigen Zeit mit der richtigen Priorität erreichen.
Das Energiewirtschaft-PAGA-System fungiert als zentrales Sprachkommunikationsrückgrat für den Anlagenbetrieb und die Notfallreaktion. Es unterstützt regelmäßige öffentliche Durchsagen, bereichsbezogene Rufmeldungen, Allgemeinalarme, voraufgezeichnete Notfallmeldungen und Live-Durchsagen aus dem Steuerraum. Für Kraftwerksbediener wird es zu einem praktischen Werkzeug, um die Ordnung bei der normalen Produktion aufrechtzuerhalten und die Reaktionsgeschwindigkeit bei ungewöhnlichen Ereignissen zu verbessern.
In realen Projekten ist die PAGA-Plattform typischerweise Teil einer umfassenderen industriellen Kommunikationsstruktur. Sie kann zusammen mit Industriefernsprechern, SIP-Kommunikationssystemen, Notfall-Gegensprechterminals, Videoüberwachung (CCTV), Brandmeldeanlagen, Prozessleitsystemen (DCS), Überwachungssteuerungssystemen (SCADA) und Anlagenleitstellenplattformen zusammenwirken. Diese Integration macht die Lösung wertvoller als ein eigenständiges Lautsprechernetzwerk, da die Kommunikation realen Anlagenereignissen folgen und koordinierte Maßnahmen unterstützen kann.
Die zentrale Steuerplattform ist das Herzstück des Systems. Sie verwaltet das Durchsagerouting, die Bereichsdefinitionen, die Prioritätslogik, die Ereignisverarbeitung, die Terminierung und die Systemüberwachung. Sie befindet sich üblicherweise im Hauptsteuerraum, Betriebszentrum oder Leitstelleraum. Für kritische Projekte kann die Steuerplattform eine redundante Bereitstellung zur Verbesserung der Betriebskontinuität unterstützen.
Rufkonsolen ermöglichen berechtigtem Personal, Live-Durchsagen an einen Bereich, mehrere Bereiche oder das gesamte Kraftwerk zu senden. Bediener-Arbeitsplätze können zudem Funktionen zur Alarmüberwachung, Ereignisprotokollierung, Anrufbehandlung und Systemverwaltung bereitstellen. Diese Terminals sind sowohl für die tägliche Anlagenkoordination als auch für die Steuerung der Notfallkommunikation von Bedeutung.
Die Audio-Ausgabeschicht umfasst industrielle Verstärker und verteilte Lautsprecher, die in Innen- und Außenbereichen der Anlage installiert sind. Je nach akustischen und umweltbedingten Bedingungen können im Projekt Hornlautsprecher, Wandlautsprecher, Säulenlautsprecher oder industrietaugliche Außenlautsprecher eingesetzt werden. In festgelegten Bereichen können gemäß Projektanforderungen zusätzliche robuste oder standortgerechte Lautsprechertypen ausgewählt werden.
Notfallkommunikationsendgeräte wie Industriefernsprecher, SIP-Terminals oder Gegensprechgeräte können in Produktionszonen, Servicekorridoren, Umspannwerken, Kabeltunneln, Hilfswerkstätten und eingeschränkten Arbeitsbereichen installiert werden. Diese Terminals ergänzen die anlagenweiten Durchsagen, indem sie die direkte Kommunikation zwischen Feldpersonal und dem Steuerzentrum unterstützen.
Das System kann Live-Durchsagen, Alarmauslösungen, Rufereignisse und ausgewählte betriebliche Handlungen zur späteren Überprüfung aufzeichnen. Diese Aufzeichnungen unterstützen Schulungen, die Rekonstruktion von Vorfällen, Prüfanforderungen und die Verbesserung von Kommunikationsprozessen.
Schnittstellenmodule verbinden die PAGA-Plattform mit anderen Anlagensystemen wie Brandmeldeanlagen, Videoüberwachung (CCTV), SIP-Telephonie, Prozessleitsystemen (DCS), Überwachungssteuerungssystemen (SCADA) und Leitstellenplattformen. Diese Anbindung ermöglicht es der Anlagenkommunikation, schneller und intelligenter auf reale Ereignisse zu reagieren.
| Komponente | Hauptfunktion | Typische Installation |
|---|---|---|
| Zentrale Steuerplattform | Bereichsverwaltung, Durchsagesteuerung, Alarmlogik, Systemüberwachung | Hauptsteuerraum, Betriebszentrum |
| Rufkonsole | Live-Durchsagen, bereichsbezogene Rufmeldungen, Notfall-Sprachbefehl | Leitstellenplatz, Bediener-Arbeitsplatz, Dienstraum |
| Industrieller Verstärker und Lautsprechernetzwerk | Regelmäßige Durchsagen, Alarmausgabe, Evakuierungsmeldungen | Turbinenhalle, Kesselbereich, Korridore, Umspannwerke, Außenanlagen |
| Notfallkommunikationsterminal | Direkte Sprachkommunikation und Vorfallsmeldung | Servicezonen, Kabeltunnel, Werkstätten, eingeschränkte Bereiche |
| Schnittstellenmodul | Integration mit Brandmeldeanlagen, CCTV, DCS, SCADA und Telefonsystemen | Systemebene, Geräteraum, Steuerplattform |
Das System unterstützt die tägliche Anlagenkommunikation durch regelmäßige Sprachdurchsagen. Typische Anwendungen umfassen Schichtwechselhinweise, Wartungspläne, Koordination von Stilllegungen, Sicherheitserinnerungen, Arbeitsanweisungen und allgemeine betriebliche Durchsagen. Dies hilft, die Kommunikation zwischen verschiedenen Anlagenabteilungen und Feldbereichen organisiert zu halten.

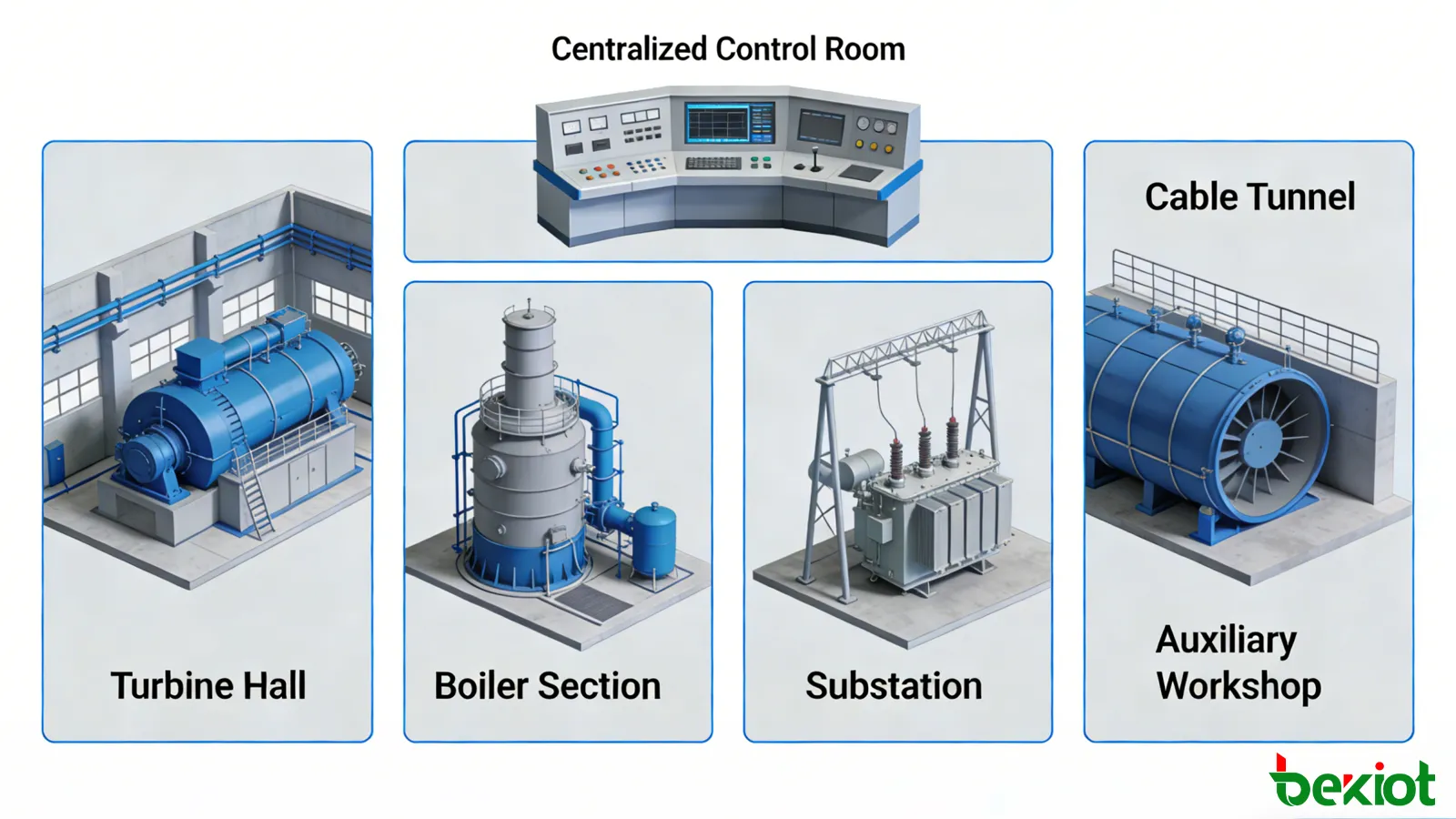

Verschiedene Kraftwerksbereiche erfordern oft unterschiedliche Meldungen. Die Lösung unterstützt daher bereichsbezogene Rufmeldungen, sodass Bediener Anweisungen nur an den betreffenden Bereich übermitteln können. Dies reduziert unnötige Störungen und verbessert die Nachrichten Genauigkeit.
Typische Durchsage- und Rufzonen können umfassen:
Hauptsteuerraum
Turbinenhalle
Kesselbereich
Kohleförderkorridor
Wasseraufbereitungsbereich
Hilfswerkstatt
Umspannwerk und Schaltanlage
GIS-Raum oder Relais-Schutzraum
Kabeltunnel
Notfallversammlungsstelle

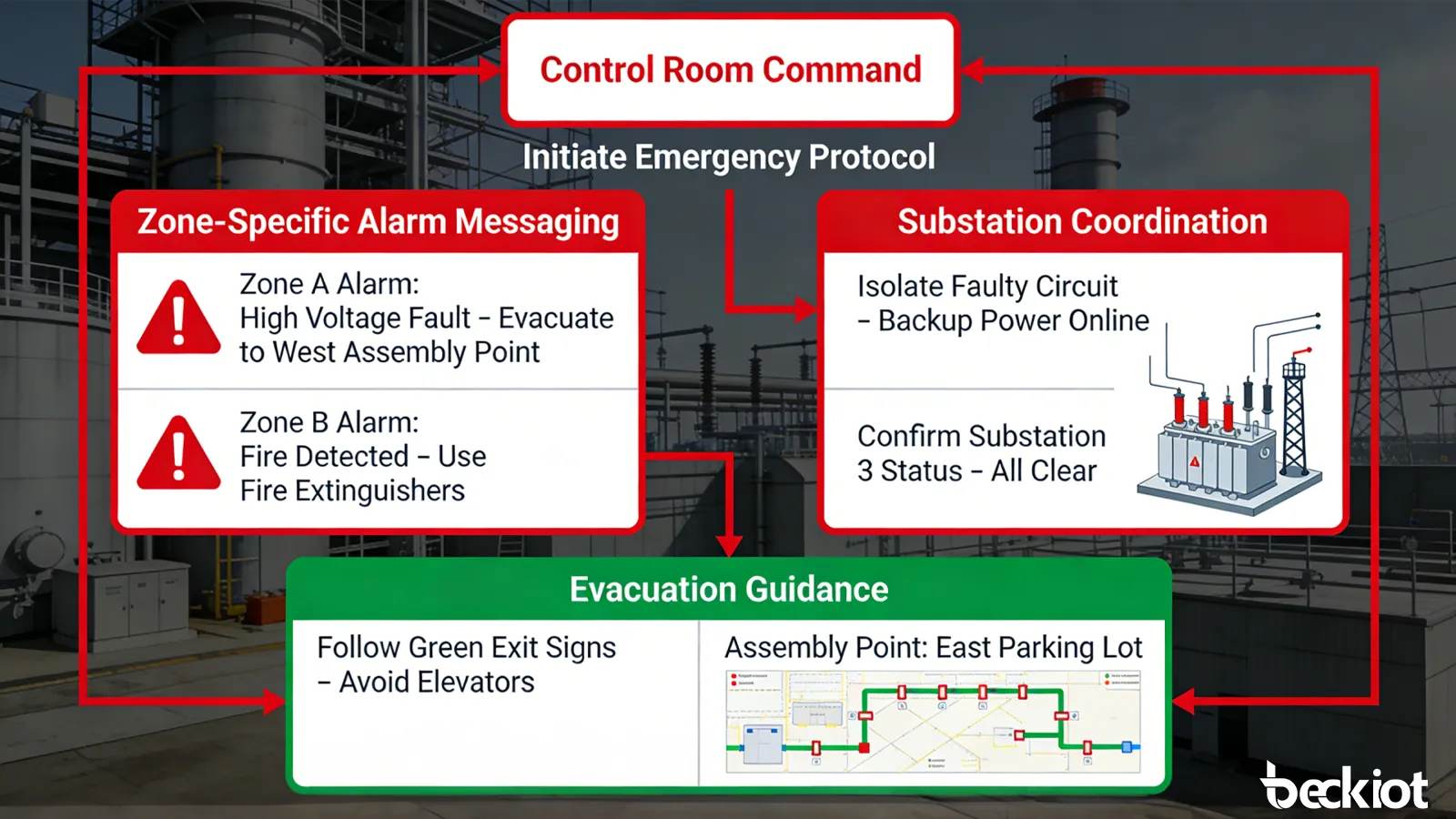

Bei Eintritt eines schwerwiegenden Ereignisses kann das System einen anlagenweiten oder bereichsspezifischen Allgemeinalarm auslösen. Diese Funktion wird bei Vorfällen wie Brand, elektrischer Störung, Geräteausfall, Steuerung gesperrter Bereiche, Evakuierungsbefehl oder schwerwiegender betrieblicher Anomalie eingesetzt. Die Allgemeinalarmfunktion ist besonders wichtig in Anlagen, in denen eine schnelle Wahrnehmung in mehreren Zonen entscheidend ist.
Die Lösung unterstützt sowohl voraufgezeichnete als auch Live-Notfallmeldungen. Voraufgezeichneter Inhalt gewährleistet eine schnelle und konsistente Übermittlung von Anweisungen, während Live-Durchsagen es Bedienern ermöglichen, auf sich entwickelnde Situationen zu reagieren. Typische Notfallmeldungen können Evakuierungsanweisungen, Gefahrenwarnungen, Gerätevorfallshinweise, Durchsagen zu gesperrten Bereichen und Notfallanweisungen für Feldteams umfassen.
Bediener im Steuerraum oder Leitstellenzentrum können Live-Meldungen an einen Bereich, mehrere Bereiche oder das gesamte Kraftwerk senden. Dies ist nützlich, wenn sich Vorfälle schnell ändern und manuelle Anweisungen erforderlich sind. Die Live-Rufmeldung unterstützt eine schnellere Koordination mit Wartungsteams, Betriebspersonal, Sicherheitskräften und Auftragnehmern vor Ort.
Das System kann regelmäßigen Durchsagen, Live-Rufmeldungen, Notfallkommunikation und Alarmmeldungen unterschiedliche Prioritäten zuweisen. Alarminhalte mit hoher Priorität setzen automatisch Audiomeldungen mit niedrigerer Priorität außer Kraft, sodass kritische Anweisungen zuerst übermittelt werden.
Durchsageaufzeichnungen und Alarmereignisprotokolle können zur betrieblichen Überprüfung und Vorfallsanalyse gespeichert werden. Wiedergabefunktionen helfen Anlagenmanagern, Kommunikationshandlungen zu überprüfen, Verfahren zu verbessern und Schulungsprogramme auf der Grundlage realer Betriebssituationen zu unterstützen.
Die Lösung kann Verstärker, Lautsprecherleitungen, Terminals, Netzwerkverbindungen und Schlüsselbereiche überwachen. Eine zentralisierte Statusüberwachung hilft Wartungsteams, Fehler frühzeitig zu erkennen und eine bessere Kommunikationsbereitschaft im gesamten Kraftwerk aufrechtzuerhalten.
Die Installationsplanung sollte der Anlagenaufteilung, Prozessrisiken, Personenbewegungen, Geräuschverhältnissen und der Gestaltung von Notfallwegen folgen. In Energieumgebungen muss die Kommunikationsabdeckung weit über Bürogebäude hinausgehen und die technischen und betrieblichen Bereiche umfassen, in denen die tatsächliche Produktion stattfindet.
Typische Installationsbereiche umfassen den Hauptsteuerraum, die Turbinenhalle, den Kesselabschnitt, den Kohleförderbereich, den Ascheförderbereich, den Kabeltunnel, den Wasseraufbereitungsbereich, die Hilfswerkstatt, den Pumpenraum und Notfallversammlungsstellen. Diese Zonen benötigen eine zuverlässige tägliche Kommunikation sowie eine hochprioritäre Notfall-Sprachabdeckung.
In Umspannwerken und Außenverteilanlagen kann das System Schaltanlagen, Transformatorbereiche, GIS-Räume, Relais-Schutzräume, Kabelgräben, Betriebsräume und Außendienstbereiche abdecken. Diese Räume erfordern eine klare und zuverlässige Kommunikationsunterstützung sowohl für betriebliche Anweisungen als auch für die Reaktion auf ungewöhnliche Ereignisse.
Servicekorridore, Wartungsräume, technische Räume und eingeschränkte Zugangsbereiche profitieren ebenfalls von einer integrierten Kommunikationsunterstützung. Dies sind oft die Bereiche, in denen die Koordination zwischen Steuerpersonal und Feldarbeitern bei Inspektionen oder Fehlerbehandlung am wichtigsten ist.
| Installationsbereich | Hauptkommunikationsbedarf | Empfohlene Systemfunktion |
|---|---|---|
| Turbinenhalle / Kesselbereich | Produktionskoordination, Sicherheitshinweise, Notfallwarnung | Regelmäßige Durchsagen und hochprioritäre Alarmübermittlung |
| Kohleförderung / Hilfswerkstatt | Wartungshinweis, Arbeitsanweisung, bereichsbezogene Rufmeldung | Bereichsbezogene öffentliche Durchsage und Live-Rufmeldung des Bedieners |
| Umspannwerk / Schaltanlage | Betriebskommunikation und störungsbezogene Benachrichtigung | Verteilte Rufmeldung und Alarmkommunikation |
| Kabeltunnel / Technischer Korridor | Inspektionsunterstützung, Vorfallswarnung, Feldkommunikation | Vernetzte Kommunikationsterminals und bereichsbezogene Durchsage |
| Steuerraum / Leitstellenzentrum | Zentralisierte Befehlsgebung und anlagenweite Kommunikationssteuerung | Rufkonsole, Systemüberwachung, Ereignisverwaltung |
| Notfallversammlungsbereich | Evakuierungsanweisung und Notfallanleitung | Prioritäre Sprachdurchsage und Alarmmeldung |
Der Wert eines Energiewirtschaft-PAGA-Systems steigt, wenn es mit anderen Anlagensystemen integriert wird. Dadurch wird die Kommunikation Teil des umfassenderen betrieblichen und sicherheitstechnischen Arbeitsablaufs und nicht nur ein eigenständiges Durchsagewerkzeug.
Brandmeldeanlagen-Integration: Brandereignisse können automatische Warnmeldungen und Evakuierungsanweisungen auslösen
CCTV-Integration: Bediener können die Ortsbedingungen überprüfen, während sie Anweisungen übermitteln und die Reaktion koordinieren
DCS- oder SCADA-Integration: Prozessereignisse und Anlagenalarme können mit Kommunikationshandlungen verknüpft werden
SIP-Telephonie-Integration: Die betriebliche Sprachkommunikation kann über ein breiteres Anlagennetzwerk erweitert werden
Leitstellenplattform-Integration: Reaktionsteams und Kraftwerksbediener können bei Vorfällen effizienter koordiniert werden
Wenn beispielsweise ein Brandalarm in einem festgelegten Kesselbereich ausgelöst wird, kann das System automatisch eine bereichsspezifische Warnung ausgeben, den Steuerraum benachrichtigen und Bedienern ermöglichen, Live-Rufmeldungen zur Evakuierung oder betrieblichen Isolierung abzugeben. Dieser koordinierte Kommunikationsablauf reduziert Verzögerungen und verbessert die Klarheit bei zeitsensitiven Ereignissen.
In Turbinenhallen, Kesselabschnitten und Brennstoffförderbereichen muss die Kommunikation unter realen Betriebsgeräuschen verständlich bleiben. Die Systemkonstruktion sollte daher auf praktische Verständlichkeit abzielen, nicht nur auf die Audio-Ausgabeleistung.
Geräte können Hitze, Feuchtigkeit, Staub, Vibrationen und Außenwetterbedingungen ausgesetzt sein. Die Geräteauswahl sollte sowohl die Umgebungsgeeignetheit als auch die langfristige Zuverlässigkeit berücksichtigen.
Energieanlagen sind typischerweise großflächig und segmentiert. Die Kommunikationsplattform sollte eine anlagenweite Abdeckung unterstützen und gleichzeitig eine flexible bereichsbezogene Nachrichtenübermittlung gewährleisten.
Energiebetrieb legt hohen Wert auf die Kommunikationskontinuität. Eine redundante Architektur für Steuerhosts, Übertragungsnetzwerke, Stromversorgung und Verstärkerpfade kann die Verfügbarkeit verbessern und betriebliche Risiken verringern.
Die Lösung sollte eine schnelle Alarmaktivierung, sofortige Nachrichtenwiedergabe und die Live-Übernahme durch Bediener bei sich ändernden Bedingungen unterstützen. Dies ist besonders wichtig, wenn die Reaktionszeit auf Vorfälle direkt die Anlagensicherheit beeinflusst.
Die PAGA-Plattform sollte reibungslos in bestehende Anlagensysteme integriert werden, um isolierte Kommunikationsinseln zu vermeiden und die Koordination zwischen Steuerungs-, Sicherheits- und Betriebsebenen zu verbessern.
Eine leistungsstarke Energiewirtschaft-PAGA-Lösung ist nicht nur ein Lautsprechersystem. Sie ist ein anlagenweites Kommunikationsrahmenwerk zur Information, Warnung, Anleitung und Koordination von Personen sowohl unter regulären als auch unter Notfallbedingungen.
Becke Telcom konzentriert sich auf industrielle Kommunikationslösungen für harte und anspruchsvolle Umgebungen. In Kraftwerken, Umspannwerken und Energieanlagen ist seine PAGA-Lösung darauf ausgelegt, den täglichen Betrieb und die Notfallreaktion durch eine einheitliche und skalierbare Architektur zu unterstützen.
Die Lösung kann öffentliche Durchsagen, Allgemeinalarme, Industriefernsprecher, Notfall-Gegensprechanlagen, SIP-Kommunikation, verteilte Lautsprechersysteme und Leitstellenkoordination zu einer handhabbaren Kommunikationsplattform integrieren. Dies hilft Energiebedienern, die Kommunikationseffizienz zu verbessern, Fragmentierung zu verringern und die anlagenweite Sicherheitskommunikationsfähigkeit zu stärken.
Einheitliche Architektur für öffentliche Durchsage, Alarm, Telephonie, Gegensprechanlage und Leitstelle
Flexible bereichsbezogene Kommunikation für komplexe Anlagenumgebungen
Integrationsunterstützung für Brandmeldeanlagen, CCTV, DCS, SCADA und SIP-Systeme
Zuverlässige industrielle Kommunikationskonstruktion für Innen- und Außenbereiche von Anlagen
Skalierbare Bereitstellung für Energieerzeugung, Umspannwerke und integrierte Energieanlagen
Für Anlagenbetreiber, EPC-Unternehmen, Bediener und Systemintegratoren bietet eine professionelle Energiewirtschaft-PAGA-Lösung einen Mehrwert sowohl in der betrieblichen Effizienz als auch im Sicherheitsmanagement.
Verbessert die anlagenweite Sprachkommunikationseffizienz
Unterstützt die einheitliche Verwaltung von regelmäßigen Durchsagen und Notfallalarmen
Erhöht die Reaktionsgeschwindigkeit bei Störungen und Evakuierungsszenarien
Stärkt die Koordination zwischen Steuerzentren und Feldteams
Verringert Verzögerungen, Verwirrung und verpasste Anweisungen bei ungewöhnlichen Ereignissen
Unterstützt einen sichereren und übersichtlicheren Betrieb von Energieanlagen
Eine Energiewirtschaft-PAGA-Lösung ist ein wesentlicher Bestandteil der modernen Sicherheitskommunikation von Energieanlagen. In Umgebungen, in denen Geräusche, Entfernungen, Betriebskontinuität und Notfallreaktionsdruck die Kommunikationsqualität beeinflussen, bietet eine einheitliche Plattform für öffentliche Durchsage, Rufmeldung und Allgemeinalarm eine zuverlässigere Möglichkeit, die tägliche Anlagentätigkeit und die Vorfallsbehandlung zu unterstützen.
Durch die Kombination von regelmäßigen Durchsagen, bereichsbezogenen Rufmeldungen, Allgemeinalarmen, Live-Sprachbefehlen und Systemintegration in einer koordinierten Architektur können Energiebediener die Kommunikationseffizienz verbessern, die Sicherheitsreaktion stärken und ein anlagenweites Kommunikationsrahmenwerk aufbauen, das besser für reale industrielle Bedingungen geeignet ist.
Es handelt sich um ein integriertes Kommunikationssystem, das öffentliche Durchsage, Rufmeldung und Allgemeinalarm kombiniert, um regelmäßige Durchsagen, bereichsbezogene Sprachkommunikation und Notfallwarnungen in Kraftwerken und Umspannwerken zu unterstützen.
Bereichsbezogene Rufmeldungen ermöglichen es Bedienern, Meldungen nur an den betreffenden Bereich zu senden, was die Kommunikationsgenauigkeit verbessert und unnötige Störungen in nicht zugehörigen Anlagenabschnitten vermeidet.
Ja. Die Lösung kann je nach Ereignis und Anlagenverfahren Evakuierungsanweisungen über voraufgezeichnete Meldungen oder Live-Durchsagen des Bedieners ausgeben.
Ja. Sie kann mit Brandmeldeanlagen, CCTV, DCS, SCADA, SIP-Telephonie und Leitstellenplattformen integriert werden, um eine koordiniertere Anlagenkommunikation und -reaktion zu unterstützen.
