Ein AC-Schütz ist ein elektrisch gesteuertes Schaltgerät, das zur Verbindung und Trennung der Stromversorgung von Lasten wie Motoren, Pumpen, Kompressoren, Heizungen, Beleuchtungsgruppen und Industrieanlagen verwendet wird. In praktischen Schalttafeln trennt das Schütz den Leistungskreis vom Steuerkreis. Die Hauptkontakte führen den Laststrom, während Spule und Hilfskontakte es ermöglichen, dass Taster, Relais, SPS-Ausgänge oder Schutzgeräte die Last sicher und vorhersehbar starten und stoppen.

Ein Verdrahtungsplan für ein AC-Schütz zeigt, wie diese Elemente miteinander verbunden sind. Ein typischer Plan kennzeichnet die eingehenden Leitungsklemmen, die abgehenden Lastklemmen, die Spulenklemmen, das Überlastrelais, Start- und Stoppgeräte sowie optionale Hilfskontakte für Verriegelung oder Selbsthaltung. Dieses Verständnis ist wichtig für Installation, Wartung, Fehlersuche und sichere Schaltschrankplanung.

Die Verdrahtung eines Schützes bedeutet jedoch nicht nur, Drähte an beschriftete Klemmen anzuschließen. Eine korrekte Verdrahtung hängt auch von Spulenspannung, Lasttyp, Steuerspannungsquelle, Kurzschlussschutz, Überlastschutz und dem exakten Herstellerschaltbild ab. Deshalb muss jede praktische Installation immer dem Gerätedatenblatt und der Projektzeichnung folgen, zusätzlich zu allgemeinen Verdrahtungsgrundsätzen.

Allgemeine Schaltbilder helfen, die Logik eines Schützkreises zu verstehen, aber die endgültige Installation muss der genauen Klemmenanordnung, der Spulenbemessung und den Schutzanforderungen des konkreten Geräts entsprechen.

Eine einfache AC-Schützinstallation kombiniert einen Leistungspfad für die Last mit einem Steuerpfad geringerer Leistung für Spule und Betriebslogik.

Was ein Verdrahtungsplan für ein AC-Schütz zeigt

Leistungsklemmen und Lastklemmen

Der erste Teil eines Verdrahtungsplans zeigt den Hauptleistungspfad. Bei vielen IEC-Schützen ist die einspeisende Seite mit Bezeichnungen wie 1L1, 3L2 und 5L3 markiert, während die abgehende Seite als 2T1, 4T2 und 6T3 gekennzeichnet ist. Wenn die Schützspule erregt wird, schließen die Hauptkontakte und verbinden Leitung und Last. Wird die Spule spannungslos, öffnen die Hauptkontakte und trennen die Last.

Bei der Drehstrommotorsteuerung versorgen diese Leistungspole meist das Überlastrelais und danach den Motor. In kleineren oder einphasigen Anwendungen kann das Schütz weniger Pole verwenden, die Logik bleibt jedoch gleich: Die Netzspannung tritt auf der Quellseite ein und verlässt die Lastseite nur, wenn das Schütz angezogen hat.

Deshalb sollte der Leistungskreis immer getrennt vom Steuerkreis gelesen werden. Der Hochstrompfad zeigt, wie die Last geschaltet wird, während der Steuerpfad zeigt, was das Schütz öffnet oder schließt.

Spulenklemmen und Hilfskontakte

Der zweite Teil des Plans zeigt den Steuerkreis. Bei vielen Schützen sind die Spulenklemmen mit A1 und A2 gekennzeichnet. Wird die richtige Steuerspannung an diese beiden Klemmen gelegt, erregt dies die Spule und ändert den Zustand des Schützes. Bei manchen Gleichstromspulen ist auch die Polarität markiert; bei Wechselstromspulen ist vor allem die richtige Nennsteuerspannung entscheidend.

Viele Schütze besitzen außerdem Hilfskontakte. Ein häufiges Beispiel ist ein Schließer-Hilfskontakt 13/14 und ein Öffner-Hilfskontakt 21/22. Diese Kontakte führen nicht den Hauptstrom von Motor oder Heizung. Sie dienen im Steuerkreis für Rückmeldung, Verriegelung, Anzeige oder Haltefunktion.

In einer typischen Dreileiter-Start/Stopp-Schaltung wird der Schließer-Hilfskontakt parallel zum Starttaster verdrahtet, um einen Selbsthalte- oder Haltepfad zu erzeugen. Sobald die Spule erregt ist und der Hilfskontakt schließt, bleibt das Schütz nach Loslassen des Starttasters erregt, bis ein Stopptaster oder ein Schutzkontakt den Stromkreis öffnet.

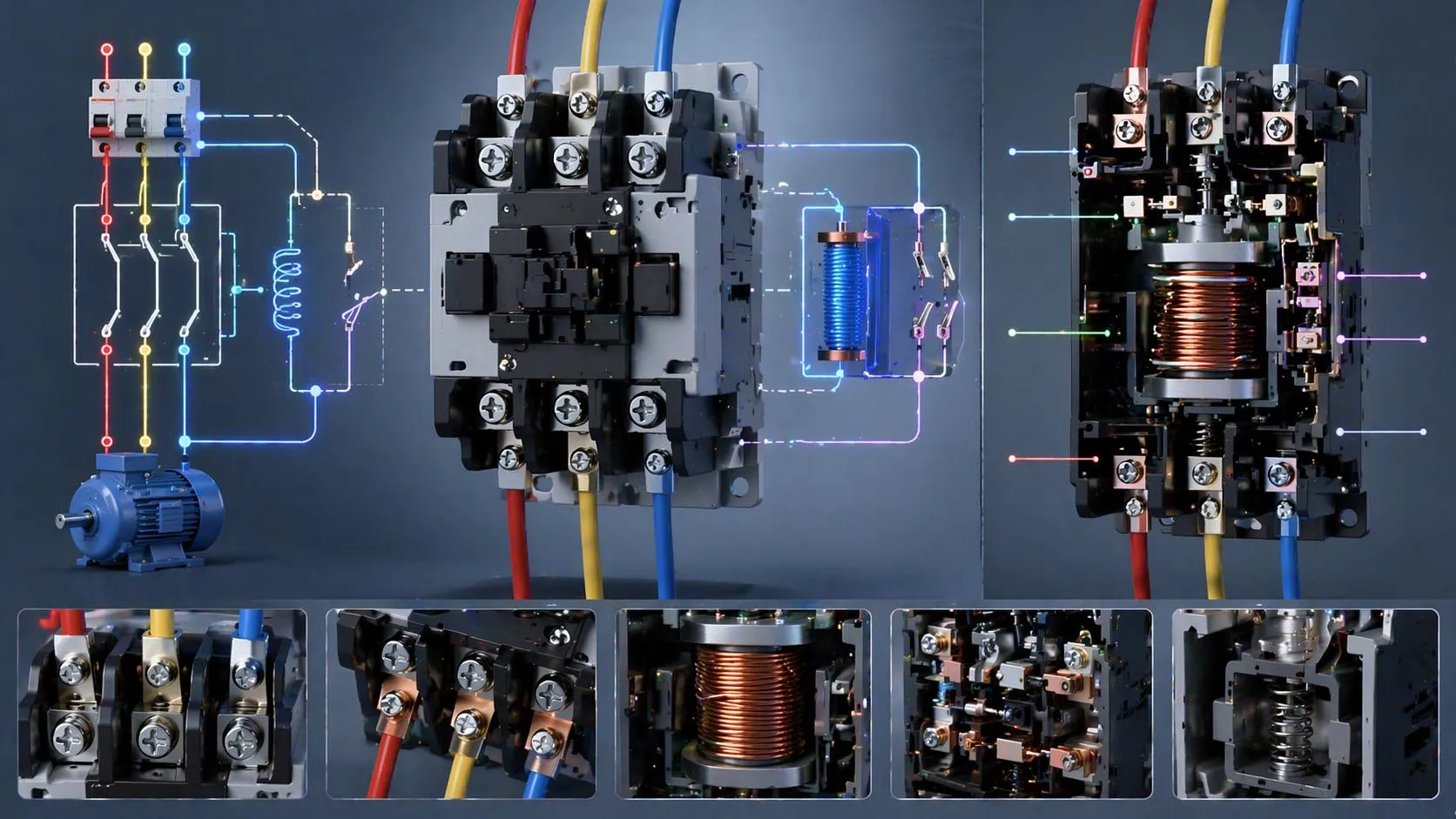

Die meisten Verdrahtungspläne beginnen mit der Klemmenkennzeichnung, damit der Installateur Spulen-, Leistungs- und Hilfsfunktionen korrekt unterscheiden kann.

Grundprinzip eines AC-Schützkreises

Wie die Spule die Hauptkontakte betätigt

Das Funktionsprinzip eines AC-Schützes ist einfach. Sendet der Steuerkreis die richtige Spannung an A1 und A2, zieht die elektromagnetische Spule die bewegliche Kontaktbaugruppe an. Dadurch schließen die Hauptkontakte und je nach Bauform ändern sich gleichzeitig die Hilfskontakte. Wird die Spulenspannung entfernt, bringt die Federkraft das Schütz in den Normalzustand zurück.

So kann ein Steuersignal mit geringer Leistung eine deutlich höhere Last schalten. Außerdem lassen sich Motoren und andere Geräte über Tasterstationen, Thermostate, SPS-Ausgänge, Zeitrelais, Sicherheitsrelais, Schwimmerschalter und Fernsteuergeräte betreiben, ohne den vollen Laststrom durch diese Steuerkomponenten zu führen.

Da die Spule das Betätigungselement ist, muss der Steuerkreis genauso sorgfältig verdrahtet werden wie der Leistungskreis. Eine falsche Spulenspannung kann Klappern, Überhitzung, fehlendes Anziehen oder Schäden verursachen.

Aufbau einer Standard-Start/Stopp-Schaltung

Eine verbreitete Verdrahtungsmethode verwendet einen normal geschlossenen Stopptaster, einen normal offenen Starttaster, den normal geschlossenen Hilfskontakt des Überlastrelais und einen normal offenen Selbsthaltekontakt. In der Grundlogik fließt die Steuerspannung durch Stoppkontakt und Überlastkontakt, dann durch den Starttaster zu A1. A2 führt zur anderen Seite der Steuerspannungsquelle zurück.

Beim Drücken des Starttasters wird die Spule erregt. Gleichzeitig schließt der Selbsthaltekontakt und bildet einen parallelen Pfad um den Starttaster. Das Schütz bleibt nach dem Loslassen des Tasters erregt. Durch Drücken des Stopptasters oder Auslösen des Überlastrelais wird der Steuerpfad geöffnet und das Schütz fällt ab.

Diese Methode ist weit verbreitet, weil sie einfach, zuverlässig und gut zu prüfen ist. Sie trennt Bediensteuerung, Überlastschutz und Lastschaltung klar voneinander.

Ein Schütz schützt den Motor nicht allein. In den meisten Motorkreisen müssen Kurzschlussschutz und Überlastschutz separat hinzugefügt und mit der Schützbemessung abgestimmt werden.

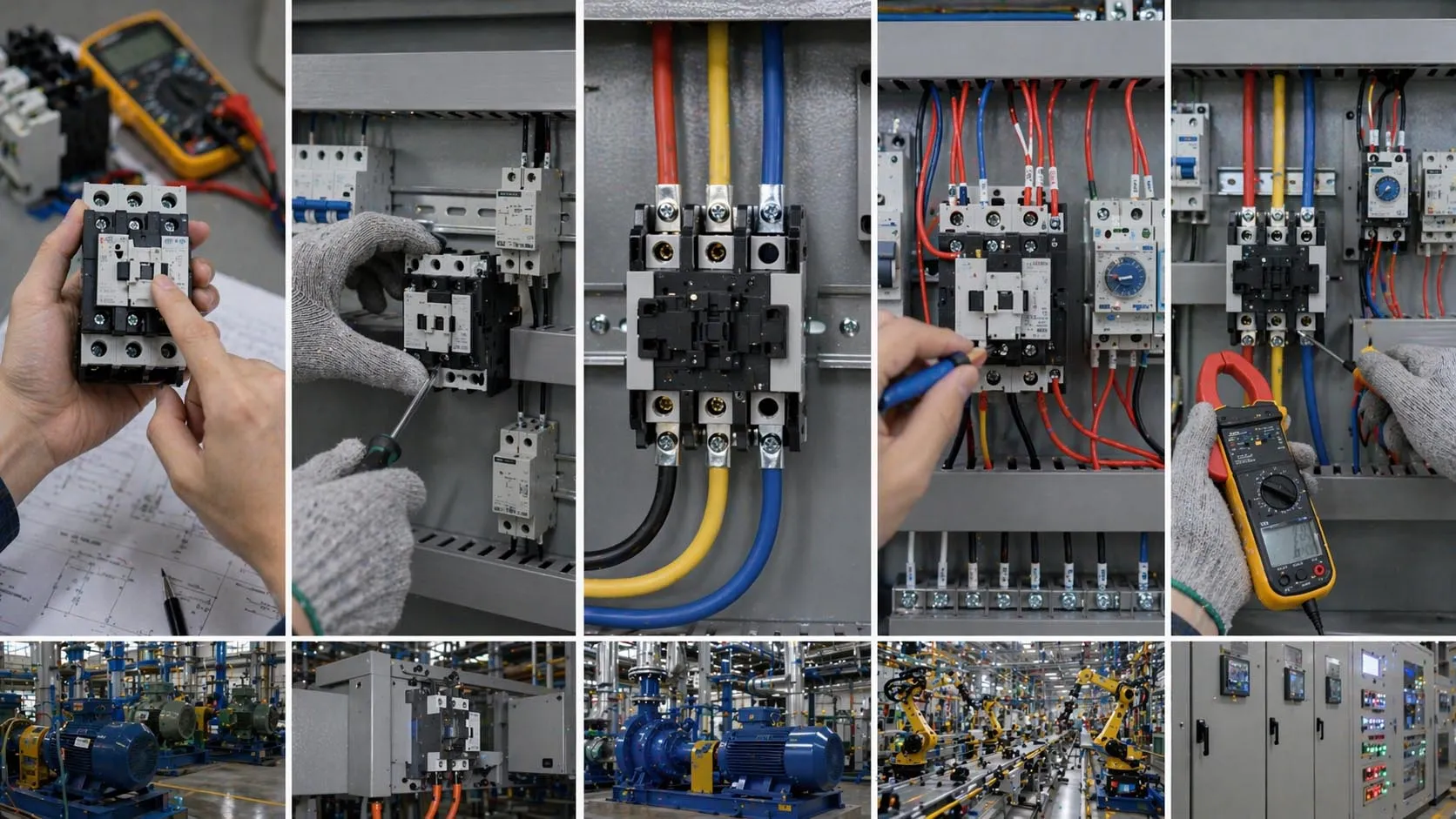

Typische Schritte zur Verdrahtung eines AC-Schützes

Schritt 1: Gerätebemessung und Spulenspannung prüfen

Vor Beginn der Verdrahtung muss der Installateur Schütztyp, Spulenspannung, Polanordnung, Nennstrom, Gebrauchskategorie und Zubehörmodule wie Hilfsblöcke oder mechanische Verriegelungen prüfen. Die Spulenspannung ist besonders wichtig, da Steuerkreise je nach Schaltschrank 24 V AC, 24 V DC, 110 V AC, 120 V AC, 220–240 V AC oder andere Werte verwenden können.

In dieser Phase wird auch geprüft, ob ein Überlastrelais direkt am Schütz montiert wird und ob zusätzliche Steuerkomponenten wie Steuertransformator, SPS-Relaisausgang, Wahlschalter, Zeitrelais oder Verriegelungskontakt vorgesehen sind.

Schritt 2: Schütz und zugehörige Geräte montieren

Das Schütz muss nach Herstellerangaben montiert werden, meist auf DIN-Schiene oder Montageplatte. Gleichzeitig sollten Überlastrelais, Klemmenblöcke, Taster, Schutzgeräte und Kabelkanäle so angeordnet werden, dass Leitungs-, Last- und Steuerverdrahtung klar und wartungsfreundlich bleiben.

Ein gutes Schaltschranklayout ist Teil guter Verdrahtungspraxis. Eine klare räumliche Trennung zwischen Leistungs- und Steuerleitern erleichtert Wartung, reduziert Verdrahtungsfehler und vereinfacht spätere Fehlersuche. Sie verbessert auch Wärmeführung und saubere Kabelführung.

Schritt 3: Hauptleistungskreis verdrahten

Nach sicherer Freischaltung und Prüfung werden die Haupteinspeiseleiter an die Eingangsklemmen des Schützes angeschlossen, und die abgehenden Leiter führen vom Schütz oder Überlastrelais zur Last. Bei vielen Motorstarteranordnungen tritt die Leitung zuerst in das Schütz ein, die Lastseite des Schützes speist das Überlastrelais und das Überlastrelais speist den Motor.

Leiterquerschnitt, Klemmenanzugsdrehmoment, Schutzkoordination und Phasenfolge müssen der Gerätedokumentation und den lokalen elektrotechnischen Vorschriften entsprechen. Ziel ist nicht nur eine geschlossene Verbindung, sondern eine Verbindung, die zur Nennanwendung des Starteraufbaus passt.

Schritt 4: Steuerkreis verdrahten

Danach wird der Steuerkreis verdrahtet. Ein einfaches Beispiel beginnt an der Steuerspannung, führt durch den normal geschlossenen Stopptaster, danach durch den normal geschlossenen Überlast-Hilfskontakt, dann durch den normal offenen Starttaster und schließlich zu A1. A2 führt zur anderen Seite der Steuerspannung zurück.

Bei Dreileitersteuerung wird der Schließer-Hilfskontakt des Schützes parallel zum Starttaster angeschlossen, um die Selbsthaltung zu bilden. Meldeleuchten, Verriegelungen, Zeitkontakte oder SPS-Freigaben werden entsprechend der im Schaltplan vorgesehenen Steuerfolge eingefügt.

An diesem Punkt ist Verdrahtungsdisziplin besonders wichtig. Ein falsch platzierter Hilfskontakt oder eine falsche Rückführung der Steuerspannung kann dazu führen, dass die Schaltung nicht startet, nicht hält oder nicht stoppt.

Schritt 5: Prüfen, testen und in Betrieb nehmen

Vor dem Einschalten müssen alle Anschlüsse mit der Zeichnung abgeglichen und alle Klemmen mit dem vorgegebenen Drehmoment angezogen werden. Zu prüfen sind Leiterkennzeichnung, Isolationszustand, Erdung, Phasendurchgang, Überlasteinstellungen und mechanische Beweglichkeit von Schütz und Überlastrelais.

Die Inbetriebnahme beginnt mit Steuerkreisprüfungen und, falls sinnvoll, Tests ohne Last oder mit kontrollierter Last. Der Installateur bestätigt, dass Stopp das Schütz abfallen lässt, Start bei Selbsthaltung korrekt hält und der Überlastauslösepfad den Steuerkreis öffnet. Abschließend werden Klappern, ungewöhnliche Geräusche, Überhitzung und falsche Drehrichtung geprüft.

Eine erfolgreiche Installation hängt nicht nur von Klemmenverbindungen ab; sie erfordert auch Bemessungsprüfung, sauberes Layout, Inspektion und kontrollierte Inbetriebnahme.

Häufige Verdrahtungsmethoden

Direktanlauf-Verdrahtung

Eine der häufigsten Schützanwendungen ist der Direktanlauf eines Motors. Dabei schaltet das Schütz die volle Netzspannung auf den Motor, wenn die Spule erregt wird. Das Überlastrelais schützt den Motor vor anhaltendem Überstrom, während der Kurzschlussschutz durch ein geeignetes vorgeschaltetes Gerät erfolgt.

Diese Anordnung ist einfach und wirksam für viele Pumpen, Lüfter, Förderer, Kompressoren und allgemeine Industriemotoren. Der Plan ist meist leicht zu lesen, weil Leistungs- und Steuerkreis klar getrennt werden können.

Verdrahtung von Wendeschützen

Eine weitere Methode ist die Wendeschaltung, die zwei Schütze sowie mechanische und elektrische Verriegelung verwendet, um die Motordrehrichtung durch Vertauschen zweier Phasen umzukehren. Die Pläne sind komplexer, da beide Schütze niemals gleichzeitig schließen dürfen. Deshalb werden Hilfsverriegelungskontakte im Steuerkreis eingesetzt.

Wendeschaltungen sind wirksam, dürfen aber nicht ohne korrektes Verriegelungskonzept und Herstelleranleitung improvisiert werden. Diese Verdrahtung erfordert mehr Aufmerksamkeit als ein einfacher nicht reversierender Starter.

Schützsteuerung über SPS oder Relais

In modernen Schaltschränken werden Schütze häufig durch SPS-Ausgänge, Steuerrelais, Zeitrelais oder Gebäudeautomationssignale gesteuert, nicht nur durch manuelle Taster. Das Prinzip bleibt gleich: Das externe Steuergerät legt Spulenspannung an oder nimmt sie weg, während Freigaben und Schutzkontakte in Reihe mit der Spule bleiben.

Das erleichtert die Integration in automatisierte Systeme, verlangt aber einen klaren Plan für Feldverdrahtung und Steuerlogik, damit Wartungspersonal erkennt, ob ein Fehler im Leistungskreis, in der Steuerhardware oder in der Automatisierungssequenz liegt.

Installationshinweise und Wartungsprüfungen

Leistungs- und Steuerverdrahtung geordnet halten

Gute Schützinstallationen sind leichter zu warten, weil sie übersichtlich verdrahtet sind. Leitungsleiter, Motorleiter und kleine Steuerdrähte sollten sauber geführt und einheitlich beschriftet werden. Hilfskontakte, Überlastkontakte und Spulenleitungen müssen ohne Rätsel erkennbar sein. Das reduziert Diagnosezeit und spätere Servicefehler.

Wo möglich, sollte ein einheitlicher Schaltschrankstandard für Klemmenbezeichnung, Aderendhülsen, Leiterfarben und Komponentenkennzeichnung genutzt werden. Gute Dokumentation verhindert oft mehr Stillstand als ein einzelnes Hardware-Upgrade.

Überlastrelais-Einstellungen prüfen

Wird ein Überlastrelais eingesetzt, muss es nach Motor-Nennstrom und Schutzkonzept eingestellt werden, nicht nach Schätzung. Sein normal geschlossener Hilfskontakt wird häufig in den Spulenkreis gelegt, sodass eine Überlastauslösung die Spulenspannung trennt und das Schütz öffnet. Eine falsche Einstellung kann Fehlauslösungen oder unzureichenden Schutz verursachen.

Nach der Inbetriebnahme sollte geprüft werden, ob der Überlastauslösepfad wie vorgesehen funktioniert und ob die Rücksetzverfahren für das Wartungsteam klar sind.

Wärme, Klappern und Kontaktverschleiß prüfen

Bei der Wartung sollten Techniker auf lose Klemmen, Verfärbungen, Überhitzung, ungewöhnliche Spulengeräusche, Kontaktverschleiß und Verschmutzung achten. Klappernde Schütze deuten oft auf zu geringe Steuerspannung, schwache Spulenversorgung, lose Steuerverdrahtung oder falsche Spulenauswahl hin. Wärmeschäden an Klemmen können auf schlechtes Anzugsmoment, überlastete Leiter oder falsche Dimensionierung hinweisen.

Da Schütze elektromechanische Geräte sind, ist regelmäßige Inspektion wichtig. Viele Ausfälle lassen sich vermeiden, wenn verschlissene Hilfsblöcke, beschädigte Spulen oder schlechte Anschlüsse vor einem Produktionsstillstand erkannt werden.

Die meisten Schützprobleme entstehen nicht durch den Plan selbst, sondern durch falsche Spulenspannung, lose Anschlüsse, falsche Schutzeinstellungen oder übersehene Details im Steuerkreis.

Anwendungen der AC-Schützverdrahtung

Motorsteuerungen

AC-Schütze werden häufig in Motorstarterfeldern für Pumpen, Lüfter, Gebläse, Förderer, Kompressoren und Werkzeugmaschinen eingesetzt. Der Verdrahtungsplan liefert eine praktische Übersicht über Startlogik, Überlastschutz, Steuerverriegelungen und Wartungszugang.

HLK- und Gebäudesysteme

In HLK-Systemen werden Schütze für Kompressoren, Kondensatorlüfter, Lüftungsgeräte, elektrische Heizungen und Kompaktgeräte eingesetzt. Die Pläne enthalten häufig Thermostate, Druckschalter, Zeitverzögerungen und Sicherheitsabschaltungen im Steuerkreis.

Industrielle Automatisierung und Prozessanlagen

In der industriellen Automatisierung bleiben Schütze überall dort üblich, wo robuste diskrete Lastschaltung benötigt wird. Sie werden in Schaltschränken, Verteilabschnitten, Maschinenleistungspfaden, Heizsystemen, Wasseraufbereitung und Prozessanlagen eingesetzt, wo ein Steuersignal eine größere AC-Last sicher schalten muss.

Beleuchtungs- und Leistungsschaltung

Schütze werden auch zum Schalten von Beleuchtungsgruppen, elektrischen Heizgruppen, Kondensatorbänken und anderen wiederkehrenden AC-Lasten verwendet. In diesen Anwendungen hilft der Plan, Schaltlogik, Steuerspannung, Zeitablauf und Hilfsrückmeldung zu koordinieren.

FAQ

Was ist der Unterschied zwischen einem AC-Schütz und einem Relais?

Ein Schütz ist im Allgemeinen für das Schalten höherer Leistungen wie Motoren, Heizungen und große AC-Stromkreise ausgelegt, während ein Relais häufig für Steuerfunktionen mit geringerer Leistung genutzt wird. Schütze unterstützen außerdem oft Überlastrelais und Hilfsblöcke in Motorsteuerungen.

Was bedeuten A1 und A2 an einem Schütz?

A1 und A2 sind die Spulenklemmen. Wird die richtige Nennsteuerspannung an diese Klemmen angelegt, zieht das Schütz an und ändert den Zustand seiner Haupt- und Hilfskontakte.

Wie sind die Hauptklemmen normalerweise gekennzeichnet?

Bei vielen IEC-Geräten ist die Eingangsseite mit 1L1, 3L2 und 5L3 markiert, die Ausgangsseite mit 2T1, 4T2 und 6T3. Prüfen Sie immer die genaue Kennzeichnung am installierten Produkt.

Warum wird ein Überlastrelais mit dem Schütz verdrahtet?

Das Überlastrelais schützt den Motor vor anhaltendem Überstrom. Sein normal geschlossener Hilfskontakt wird häufig in den Spulenkreis verdrahtet, damit eine Überlastauslösung die Spule spannungslos macht und den Motor stoppt.

Kann ich ein Schütz ohne Herstellerschaltbild verdrahten?

Nein. Allgemeine Pläne helfen beim Verständnis, aber die tatsächliche Installation muss immer dem Herstellerschaltbild, den Gerätespezifikationen und den geltenden elektrotechnischen Vorschriften folgen.
