Auf einem Industriegelände verläuft Kommunikation selten nur in eine Richtung. Ein Leitstand muss möglicherweise einen ganzen Produktionsbereich ansprechen, während ein Techniker an einer Pumpstation, einem Tunneleingang oder einer Ladeplattform den Bediener sofort zurückrufen können muss.
Diese Kombination verändert den Auswahlprozess. Ein System, das ausschließlich auf Lautsprecherabdeckung ausgelegt ist, kann Mitarbeitern einen praktikablen Rückkanal vorenthalten. Ein Design, das nur auf Sprechstellen basiert, kann gute Punkt-zu-Punkt-Kommunikation bieten, aber eine unzureichende Flächenkommunikation.
Entscheidend ist, Paging und Intercom als zwei Kommunikationsebenen zu betrachten, die sich Teile derselben Infrastruktur teilen, aber unterschiedliche betriebliche Aufgaben lösen. Die Geräteauswahl wird deutlich einfacher, wenn Rufwege, Paging-Zonen und Intercom-Zugangspunkte getrennt geplant werden.
1. Kommunikationswege vor der Geräteauswahl definieren
Die erste Aufgabe besteht darin, abzubilden, wie Kommunikation tatsächlich durch den Standort läuft.
Statt mit Lautsprechern, Sprechstellen oder Paging-Konsolen zu beginnen, sollten zunächst die Betriebssituationen aufgelistet werden, in denen Sprachkommunikation erforderlich ist. Für jede Situation sollten Quelle, Ziel und die Notwendigkeit einer Antwort festgelegt werden.
Typische Wege sind:
Leitstand zu einer Feldsprechstelle
Leitstand zu einem Produktionsbereich
Leitstand zu mehreren Paging-Zonen
Feldsprechstelle zum Leitstand
Notrufpunkt zu einem vordefinierten Bediener
Vorgesetzter zu ausgewählten Arbeitsbereichen
Alarmeingang zu vordefinierten Paging-Zonen
Eine Lagerdurchsage und ein Wartungsruf können dasselbe IP-Netzwerk nutzen, sind aber nicht dasselbe Kommunikationsereignis.
Die Lagerdurchsage ist eine Eins-zu-viele-Kommunikation. Der Wartungsruf ist eine Punkt-zu-Punkt- oder Punkt-zu-Gruppe-Kommunikation und benötigt normalerweise einen Audio-Rückkanal.
| Betrieblicher Bedarf | Kommunikationsart | Typisches Endgerät |
|---|---|---|
| Reguläre Bereichsdurchsage | Eins zu viele | Paging-Mikrofon + Lautsprecher |
| Unterstützungsanfrage im Feld | Bidirektional | Intercom-Sprechstelle oder Industrietelefon |
| Notruf | Vordefinierter bidirektionaler Weg | Ein-Tasten-Rufstation |
| Anweisung aus dem Leitstand | Eins zu eins oder eins zu Zone | Leitstellenkonsole oder Paging-Terminal |
| Alarmbenachrichtigung | Automatisch eins zu viele | Alarmschnittstelle + Paging-Zonen |
Diese Kommunikationsmatrix verhindert außerdem einen häufigen Planungsfehler: einen einzigen Gerätetyp auszuwählen und ihn für jede Aufgabe einzusetzen.
Ein Lautsprecher eignet sich gut, um einen Bereich zu erreichen. Eine Sprechstelle bietet einer Person einen Rückkanal. Ein Paging-Mikrofon eignet sich zum Ansprechen ausgewählter Gruppen. Eine Leitstandkonsole kann mehrere dieser Funktionen gleichzeitig koordinieren.

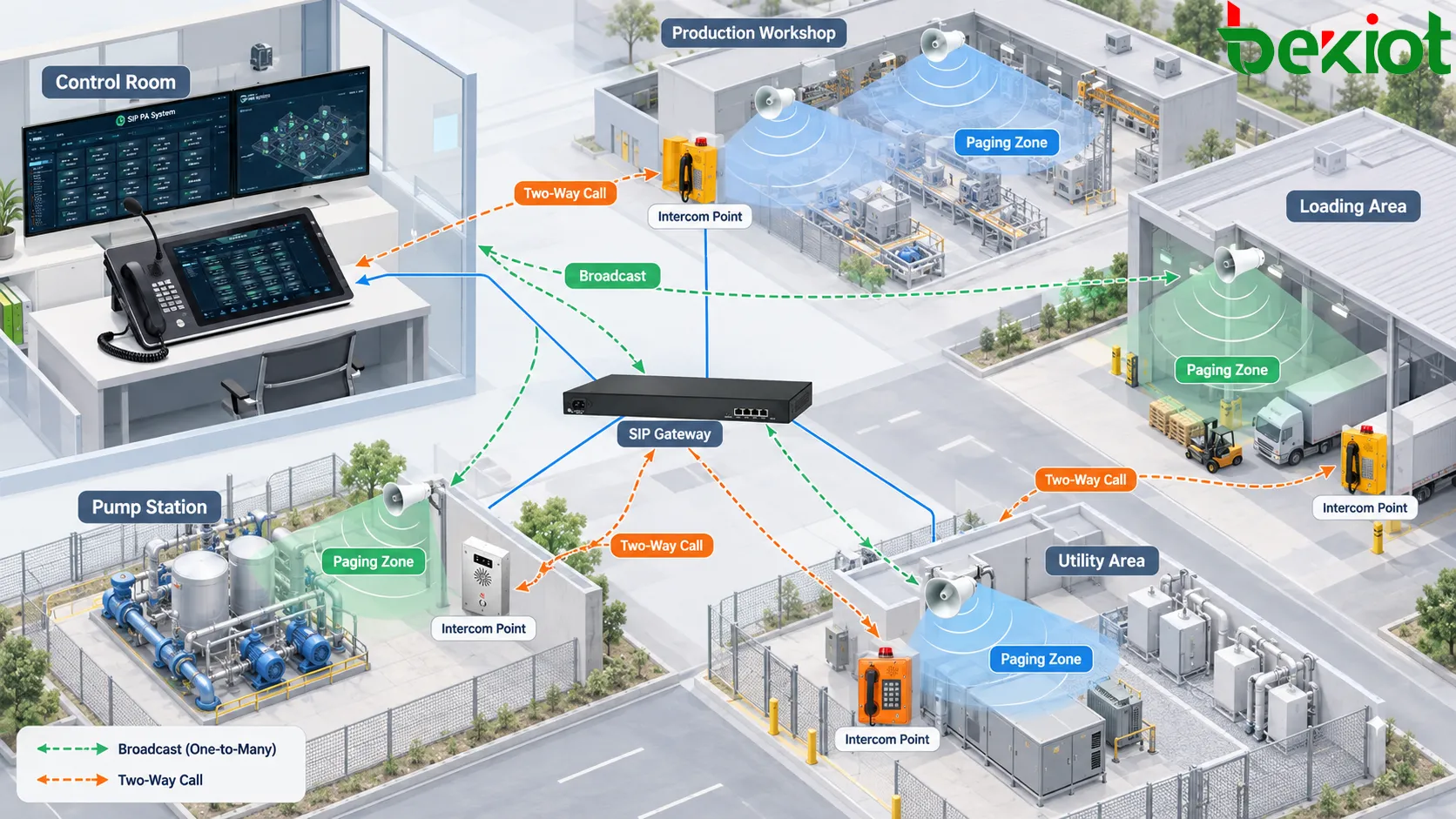

2. Paging-Zonen und Intercom-Punkte sind nicht dasselbe
Paging-Abdeckung und Intercom-Zugang sollten als zwei getrennte Ebenen geplant werden.
Eine Paging-Zone beantwortet die Frage:
Welcher Bereich soll diese Nachricht hören?
Ein Intercom-Punkt beantwortet die Frage:
Wo kann ein Mitarbeiter ein bidirektionales Gespräch beginnen oder empfangen?
Diese beiden Fragen führen nur selten zur gleichen Geräteanzahl.
Eine Zone kann mehrere Intercom-Punkte haben
Betrachten wir eine lange Produktionshalle. Die gesamte Halle kann als eine Paging-Zone betrieben werden, weil Vorgesetzte normalerweise alle Personen im Bereich gleichzeitig ansprechen.
Dieselbe Halle kann dennoch mehrere Intercom-Punkte benötigen, weil Mitarbeiter an entgegengesetzten Enden des Gebäudes nicht weit laufen sollten, um eine Störung zu melden oder den Leitstand zu kontaktieren.
Ein einzelner Betriebsbereich könnte daher enthalten:
1 Paging-Zone
6 Hornlautsprecher
3 Feldsprechstellen
Die drei Mengen erfüllen unterschiedliche Zwecke und sollten nicht in eine Eins-zu-eins-Beziehung gezwungen werden.
Mehrere Zonen können sich einen Bediener teilen
Auch die umgekehrte Anordnung ist üblich.
Produktion, Verladung und Versorgungsbereiche können als getrennte Paging-Zonen betrieben werden, während Anrufe aus allen drei Bereichen an denselben Leitstandbediener weitergeleitet werden.
Der Bediener benötigt daher sowohl Informationen zum Anrufer als auch zum Herkunftsort, während die Paging-Steuerung weiterhin nach Zonen organisiert sein sollte.
Diese Unterscheidung ist besonders auf großen Industrieanlagen wichtig, wo die Lautsprecherabdeckung dicht sein kann, Intercom-Punkte aber nur an strategischen Arbeitsplätzen, Eingängen, Anlagenstationen oder Notfallorten erforderlich sind.
3. Für jede Rolle das passende Endgerät zuweisen
Sobald Kommunikationswege und Zugangspunkte klar sind, können die einzelnen Endgerätetypen entsprechend ihrer Aufgabe ausgewählt werden.
Ziel ist nicht, überall das leistungsfähigste Gerät zu installieren. Jeder Standort soll vielmehr genau die Schnittstelle erhalten, die für die dortige Aufgabe benötigt wird.
| Endgerät | Hauptaufgabe | Typischer Standort |
|---|---|---|
| Hornlautsprecher | Großflächige Durchsage | Außenanlage, Werkhalle, Verladebereich |
| IP-Lautsprecher | Netzwerk-Paging | Innenbereiche oder verteilte IP-Umgebungen |
| SIP-Sprechstelle | Bidirektionale Feldkommunikation | Eingänge, Arbeitsplätze, Produktionsbereiche |
| Industrietelefon | Direkter Sprachanruf | Laute, raue oder exponierte Standorte |
| Rufstation | Schneller vordefinierter Ruf | Notfall- oder Hilfepunkte |
| Paging-Mikrofon | Zonenauswahl und Live-Paging | Sicherheitsplatz oder lokale Bedienstelle |
| Leitstellenkonsole | Koordination mehrerer Ressourcen | Hauptleitstand |
Auch die Umgebung ist entscheidend
Die Kommunikationsaufgabe steht an erster Stelle, doch die Installationsumgebung bestimmt, welche Ausführung des Endgeräts diese Aufgabe zuverlässig erfüllen kann.
Prüfen Sie Bedingungen wie:
Innen- oder Außenmontage
Staub- und Wassereinwirkung
Temperaturbereich
Korrosion
Vibration und mechanische Einwirkung
Hintergrundgeräusch
Schutzhandschuhe oder Gehörschutz
Gefahrenbereichsklassifizierung, sofern zutreffend
Eine Standard-SIP-Sprechstelle kann für einen innenliegenden Technikraum geeignet, für einen exponierten Prozessbereich aber ungeeignet sein. Ein wetterfestes Gerät kann im Freien bestehen und dennoch nicht die für einen klassifizierten Gefahrenbereich erforderliche Zertifizierung besitzen.
Umweltschutz und Zertifizierung für Gefahrenbereiche sollten daher getrennt geprüft werden.
Feldbedienung einfach halten
Industrieanwender benötigen oft weniger Bedienelemente statt mehr.
Ein Mitarbeiter, der eine Störung meldet, benötigt möglicherweise nur eine Taste zum richtigen Bediener. Eine Wartungsstation kann von einem Hörer profitieren, weil das Mikrofon nahe am Benutzer bleibt. Ein Sicherheitsplatz kann mehrere Tasten, Zonenauswahl und Rufhistorie benötigen.
Die Benutzeroberfläche sollte der Aufgabe folgen und nicht dem maximalen Funktionsumfang des Geräts.

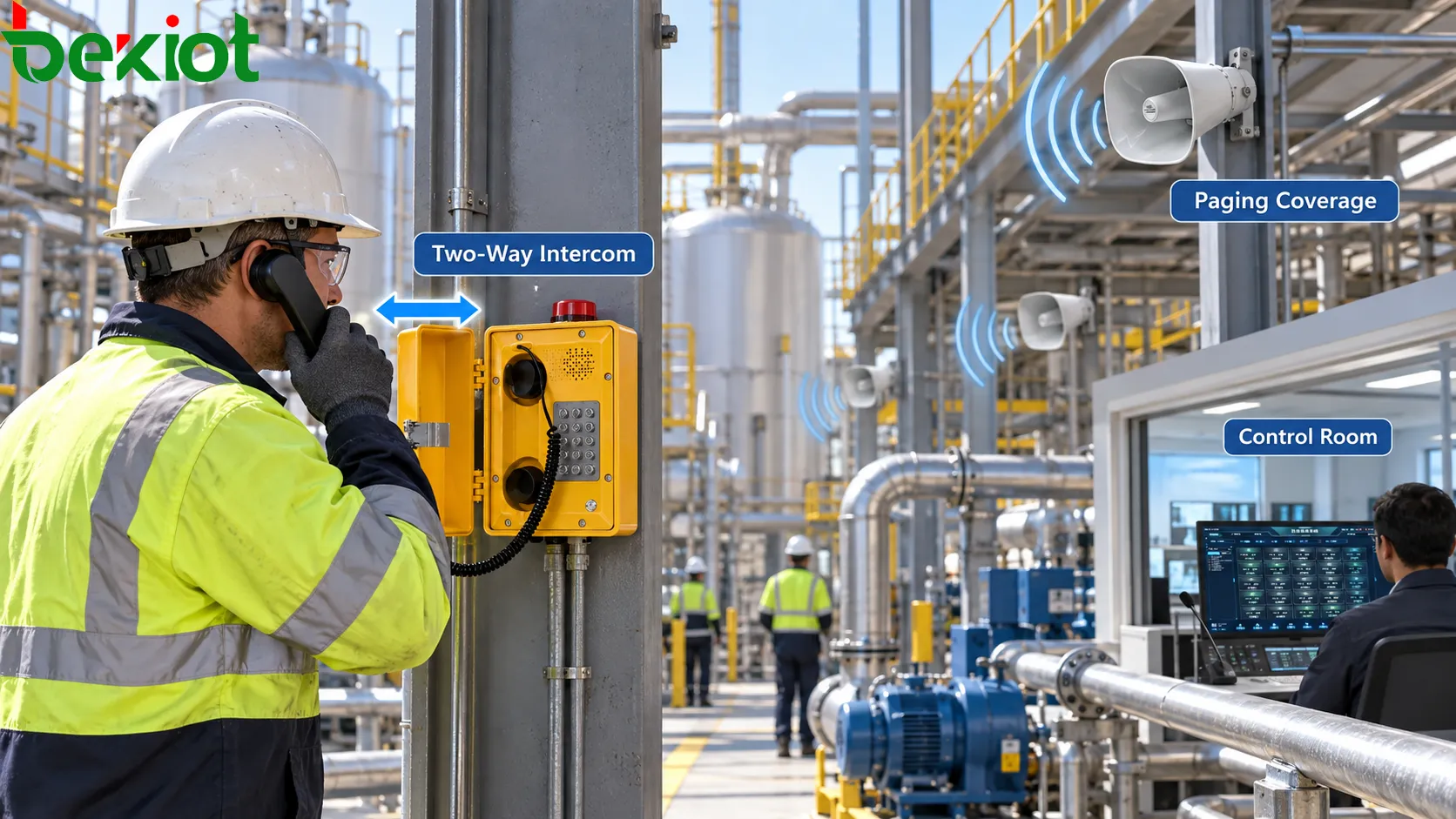

4. Paging-Audio und Intercom-Audio erfordern unterschiedliche Auslegung
Einer der wichtigsten Unterschiede in einem industriellen Intercom- und Paging-System ist die Richtung des Audios.
Paging funktioniert in der Regel von einer Quelle zu vielen Zuhörern:
Leitstand → Paging-Zone → mehrere Mitarbeiter
Intercom-Kommunikation muss in beide Richtungen funktionieren:
Mitarbeiter im Feld ↔ Leitstandbediener
Eine Anlage kann daher eine akzeptable Paging-Abdeckung haben und trotzdem eine schlechte Intercom-Kommunikation bieten.
Paging hängt von der Abdeckung ab
Beim Paging sollte sich die Auslegung darauf konzentrieren, verständliche Sprache in den gesamten erforderlichen Bereich zu bringen.
Zu den wichtigsten Variablen gehören:
Lautsprecherposition
Lautsprecherausrichtung
Überlappung der Abdeckung
Hindernisse
Hintergrundgeräusch
Nachhall
Grenzen der Paging-Zonen
Mehr Verstärkerleistung verbessert die Sprachverständlichkeit nicht automatisch. Mehrere korrekt positionierte Lautsprecher bieten häufig eine gleichmäßigere Abdeckung als ein einzelnes Gerät mit wesentlich höherer Ausgangsleistung.
Intercom hängt vom Rückkanal ab
Bei einer Feldsprechstelle wird die Mikrofonseite genauso wichtig.
Der Bediener muss die Person in der Nähe des Endgeräts verstehen können, auch wenn rundherum Maschinen, Fahrzeuge oder Lüftungsanlagen in Betrieb sind.
Wichtige Faktoren sind:
Mikrofonabstand
Mikrofonausrichtung
Lokales Geräusch, das in das Mikrofon gelangt
Echokontrolle
Hörerbetrieb gegenüber Freisprechbetrieb
Halbduplex- oder Vollduplexbetrieb
Deshalb sollte ein Gerät, das als Paging-Endpunkt gut funktioniert, nicht automatisch als Ersatz für eine dedizierte Intercom-Sprechstelle angesehen werden.
Der abschließende Test besteht nicht darin, ob beide Geräte Ton erzeugen. Entscheidend ist, ob eine Durchsage im erforderlichen Bereich verständlich ist und ob sich Feldmitarbeiter und Bediener in beide Richtungen verstehen können.
5. SIP-Routing und Gruppen-Paging
Wenn Intercom und Paging eine gemeinsame SIP/IP-Infrastruktur nutzen, muss das System unterschiedliche Kommunikationsmuster unterstützen, ohne die Netzwerkarchitektur unnötig kompliziert zu machen.
Ein Punkt-zu-Punkt-Ruf kann diesem Weg folgen:
Feldsprechstelle → IP-Netzwerk → SIP-Server → Leitstandkonsole
Eine Gruppendurchsage kann diesem Weg folgen:
Paging-Mikrofon → Paging-Plattform → ausgewählte Zone → mehrere IP-Audioendpunkte
Eine alarmgesteuerte Nachricht kann einen weiteren Weg hinzufügen:
Alarmeingang → Kommunikationsplattform → Prioritätsregel → vordefinierte Paging-Zonen
SIP nicht als vollständigen Kompatibilitätstest betrachten
Zwei Geräte können beide SIP unterstützen und sich in einem vollständigen Paging- und Intercom-System dennoch unterschiedlich verhalten.
Prüfen Sie vor dem Kauf die Funktionen, die für den Betriebsablauf relevant sind:
Punkt-zu-Punkt-SIP-Rufe
Paging-Gruppen
Multicast, sofern verwendet
Rufrouting
Codec-Kompatibilität
DTMF- oder programmierbare Tastenaktionen
Alarm- und Relaisschnittstellen
Aufzeichnung
Geräteregistrierung und Wiederherstellung
Gruppen-Paging nach Systemgröße auswählen
Kleine Gruppen können über einzelne SIP-Sitzungen bedient werden, während größere IP-Paging-Installationen Multicast oder eine andere von der Plattform unterstützte Verteilungsmethode verwenden können.
Die geeignete Methode hängt von der Anzahl der Endpunkte, der Serverkapazität, der Netzwerktopologie und dem im Projekt benötigten Paging-Verhalten ab.
Wenn Multicast eingesetzt wird, sollte das Netzwerk gezielt für den erforderlichen Multicast-Verkehr konfiguriert werden, statt davon auszugehen, dass jeder Switch und jedes geroutete Segment ihn korrekt weiterleitet.
Vorhandene Systeme anbinden statt alles ersetzen
Viele Industrieanlagen verfügen bereits über analoge Verstärker, Lautsprecherkreise, PBX-Anlagen, Funksysteme oder Alarmschnittstellen.
Ein neues Intercom- und Paging-System erfordert nicht immer den vollständigen Austausch dieser vorhandenen Komponenten.
Wo sinnvoll, können Gateways und Systemschnittstellen vorhandene PA-Technik, SIP-Infrastruktur, Funkressourcen und Leitstandsysteme verbinden. Entscheidend ist, den tatsächlichen Signal- und Audioweg zu definieren, statt sich auf die pauschale Aussage zu verlassen, die Systeme ließen sich „integrieren“.
Verwandte Lösung: Paging- und Intercom-System
6. Priorität, Ausfallsicherung und Abnahme
Die endgültige Auswahlentscheidung sollte unter Bedingungen geprüft werden, in denen mehrere Kommunikationsereignisse gleichzeitig auftreten oder ein Teil des Systems nicht verfügbar ist.
Der Normalbetrieb allein zeigt nicht, ob die kombinierte Paging- und Intercom-Lösung in der Praxis geeignet ist.
Festlegen, welche Kommunikation Vorrang hat
Ein Feld-Intercom-Ruf kann bereits aktiv sein, wenn ein Paging-Ruf mit höherer Priorität gestartet wird. Eine reguläre Durchsage kann laufen, wenn eine Notfallmeldung ausgelöst wird. Zwei Bediener können versuchen, überlappende Zonen zu verwenden.
Das erwartete Verhalten sollte vor der Inbetriebnahme definiert werden.
Ein Projekt kann unterscheiden zwischen:
Regulären Durchsagen
Live-Betriebsdurchsagen
Prioritätsdurchsagen
Notfalldurchsagen
Normalen Feldrufen
Notfallrufen aus dem Feld
Die genaue Reihenfolge ist projektspezifisch. Wichtig ist, dass Bediener wissen, welche Kommunikation eine andere unterbrechen darf und was mit der Sitzung niedrigerer Priorität geschieht.
Ausfälle je Kommunikationsweg testen
Statt nur zu fragen, ob das System redundant ist, sollte geprüft werden, was mit den einzelnen Kommunikationswegen geschieht.
Zum Beispiel:
Wenn eine Feldsprechstelle die Stromversorgung verliert, läuft das Zonen-Paging weiter?
Wenn ein Paging-Verstärker ausfällt, erreichen Feld-Intercom-Rufe weiterhin den Leitstand?
Wenn ein Netzwerksegment unterbrochen wird, welche Zonen und Rufpunkte sind betroffen?
Wenn der primäre Bedienplatz nicht verfügbar ist, wohin werden Feldrufe weitergeleitet?
Wenn der SIP-Server neu startet, wie registrieren sich die Endpunkte erneut?
Dieser Ansatz zeigt die tatsächlichen betrieblichen Auswirkungen eines Ausfalls, statt Redundanz als einzelne Geräteeigenschaft zu behandeln.

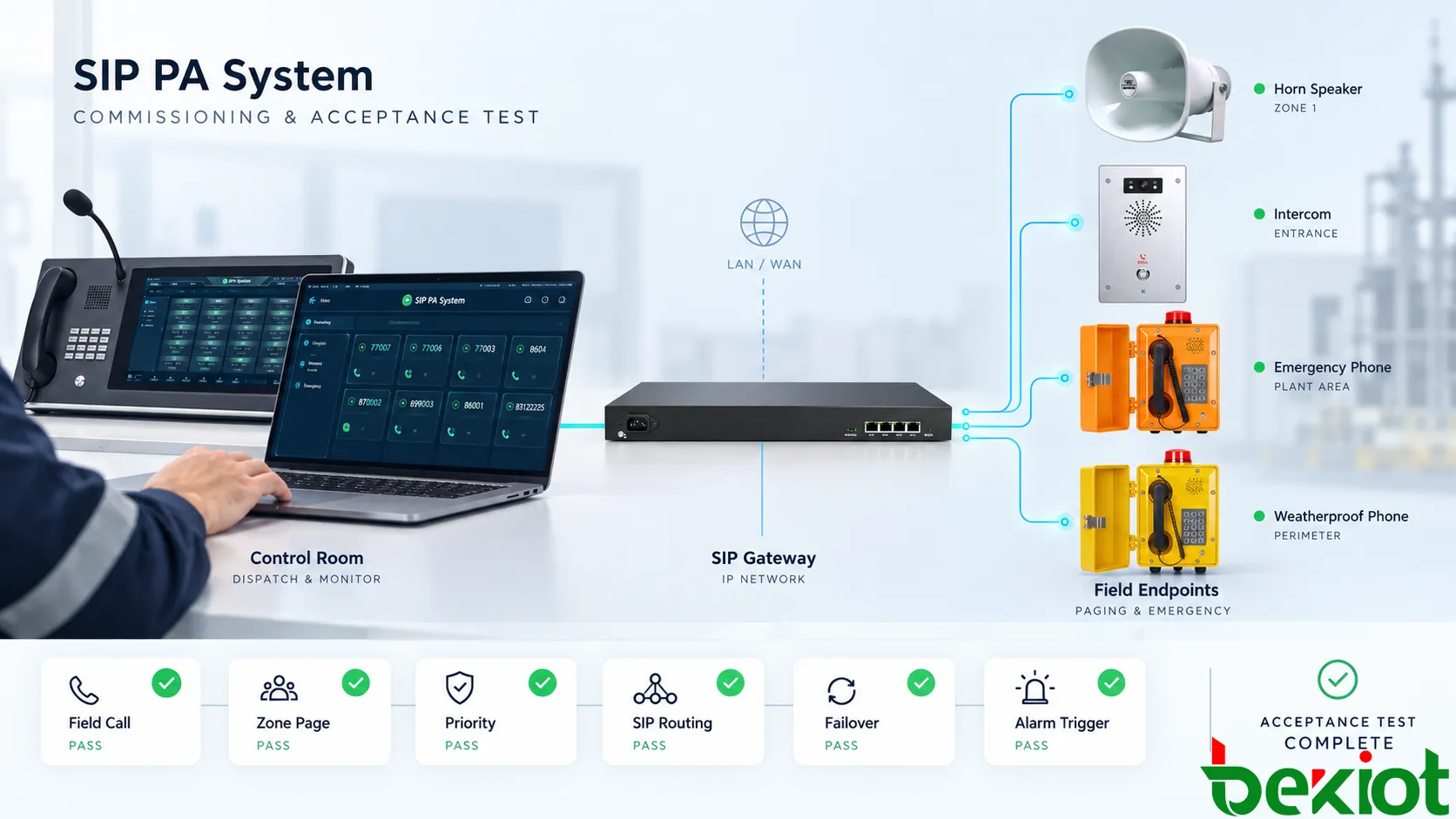

Die Abnahme sollte den realen Betrieb nachbilden
Bei der Inbetriebnahme sollten vollständige End-to-End-Arbeitsabläufe geprüft werden.
| Abnahmetest | Prüfen |
|---|---|
| Feld-zu-Leitstand-Ruf | Richtiges Ziel, Audio in beide Richtungen und praktikable Bedienabläufe |
| Einzelzonen-Paging | Nur der ausgewählte Bereich erhält die Nachricht |
| Mehrzonen-Paging | Alle ausgewählten Zonen erhalten synchronisiertes und verständliches Audio |
| Paging während eines aktiven Rufs | Das konfigurierte Prioritätsverhalten tritt korrekt ein |
| Notruf | Der richtige Bediener oder das Ersatzziel erhält den Ruf |
| Alarmgesteuertes Paging | Eingang, Routing, Priorität und Feldausgabe arbeiten wie konfiguriert |
| Netzwerkunterbrechung | Die tatsächlich betroffenen Zonen und Endpunkte entsprechen dem Resilienzkonzept |
Das Testen dieser kombinierten Szenarien liefert ein wesentlich aussagekräftigeres Abnahmeergebnis als die Einzelprüfung jedes Lautsprechers und jeder Sprechstelle.
7. Häufige Fragen zum industriellen Intercom- und Paging-System
Muss jede Paging-Zone eine Intercom-Sprechstelle haben?
Nein. Paging-Zonen richten sich danach, wo Nachrichten gehört werden müssen, während Intercom-Punkte danach definiert werden, wo Personen Zugang zu bidirektionaler Kommunikation benötigen. Eine Zone kann mehrere Intercom-Punkte enthalten, oder ein von vielen Lautsprechern abgedeckter Bereich benötigt möglicherweise nur einen einzigen Feldrufpunkt.
Können Paging und Intercom dasselbe IP-Netzwerk nutzen?
Ja. SIP-Sprechstellen, Paging-Terminals, Server und IP-Audioendpunkte können dieselbe Netzwerkinfrastruktur nutzen, wenn Bandbreite, QoS, gegebenenfalls Multicast-Verhalten, VLAN-Design, Stromversorgungskontinuität und Ausfallpfade für die erforderliche Kommunikationslast geplant werden.
Ist ein IP-Lautsprecher dasselbe wie eine SIP-Sprechstelle?
Nicht unbedingt. Einige IP-Lautsprecher verfügen über Mikrofone oder SIP-Ruffunktionen, aber eine dedizierte Sprechstelle kann eine geeignetere Mikrofonposition, Benutzeroberfläche und bidirektionale Audiosteuerung bieten. Die Auswahl sollte sich an der Kommunikationsaufgabe und nicht nur am unterstützten Protokoll orientieren.
Wann sollte ein Industrietelefon anstelle einer Freisprech-Sprechstelle verwendet werden?
Ein Hörer kann sinnvoll sein, wenn Benutzer das Mikrofon nah am Mund benötigen, wenn die Umgebung sehr laut ist oder wenn mehr Privatsphäre erforderlich ist. Freisprech-Sprechstellen können an Orten praktischer sein, an denen schnelle Bedienung und offene Kommunikation wichtiger sind.
Kann ein vorhandenes analoges PA-System an ein neues SIP-Intercom-System angeschlossen werden?
Oft ja. Ein geeignetes Paging-Gateway oder eine Systemschnittstelle kann vorhandene Verstärker und Lautsprecherkreise mit einer IP-basierten Kommunikationsplattform verbinden, sofern die erforderlichen Funktionen für Audio-Routing, Signalisierung, Priorität und Überwachung unterstützt werden.
Ein gut ausgelegtes industrielles Intercom- und Paging-System behandelt Paging und bidirektionale Kommunikation nicht als dieselbe Funktion. Es koordiniert beide.
Paging-Zonen bestimmen, wo Anweisungen gehört werden. Intercom-Punkte bestimmen, wo Mitarbeiter antworten können. SIP-Routing verbindet diese Endpunkte mit den richtigen Bedienern und Gruppen, während Prioritätsregeln festlegen, wie sich das System bei überlappenden Kommunikationsereignissen verhält.
