Welche Installationsfehler treten bei explosionsgeschützten Telefonen am häufigsten auf?

Bei der Installation eines explosionsgeschützten Telefons kann eine Situation besonders trügerisch sein: Das Gerät startet, registriert sich erfolgreich am SIP-Server, nimmt Anrufe aus der Leitwarte entgegen und kann ohne erkennbare Probleme ausgehende Anrufe tätigen. Kommunikationstechnisch scheint alles zu funktionieren. Dennoch kann bereits ein einzelnes Montagedetail eine der kontrollierten Bedingungen verändert haben, auf denen die ursprüngliche Gerätekonstruktion beruht.

Ein Installateur ersetzt möglicherweise die vorgeschriebene Kabelverschraubung durch ein anderes, scheinbar passendes Modell, verschließt eine ungenutzte Einführung mit einem gerade verfügbaren Stopfen, bohrt wegen eines ungünstigen Kabelverlaufs eine neue Öffnung oder versetzt das Telefon zur einfacheren Verkabelung um mehrere Meter. Keine dieser Maßnahmen führt zwangsläufig zu einem sofortigen Kommunikationsausfall. Das Telefon kann am selben Tag sogar eine einfache Anrufprüfung bestehen. Genau deshalb sind solche Fehler schwerer zu erkennen als ein Gerät, das sich überhaupt nicht einschalten lässt.

Bei Betriebsmitteln in explosionsgefährdeten Bereichen gilt: Eine erfolgreiche Kommunikation bestätigt lediglich, dass der Kommunikationsweg derzeit funktioniert; sie beweist für sich genommen nicht die ordnungsgemäße Installation. Gehäusekonstruktion, tatsächlicher Montageort, Kabeleinführung, Verschlusselemente, Zubehör, Stromversorgung und Erstprüfung bestimmen zusammen den endgültigen Installationszustand. IEC 60079-14:2024 behandelt Planung, Auswahl, Errichtung und Erstprüfung von Ex-Betriebsmitteln in einem gemeinsamen technischen Rahmen. Die Auswahl eines geeigneten Geräts ist in der Praxis also nur ein Teil der Ingenieurarbeit.

Viele der wichtigsten Installationsrisiken entstehen gerade in der vergleichsweise kurzen Zeit zwischen dem Auspacken des Telefons und seiner Inbetriebnahme an der Wand.

Warum kann ein Telefon normal funktionieren und trotzdem falsch installiert sein?

Bei üblichen Niederspannungsgeräten folgt die Inbetriebnahme oft einem bekannten Ablauf: Gerät einschalten, mit dem Netzwerk verbinden und die Funktionen prüfen. Erhält das Endgerät eine IP-Adresse, registriert es sich am SIP-Server und funktionieren eingehende und ausgehende Anrufe sowie die Sprachübertragung in beide Richtungen, gilt die Installation möglicherweise bereits als nahezu abgeschlossen. Ein explosionsgeschütztes Telefon darf jedoch nicht allein nach diesem Verfahren beurteilt werden: Die Kommunikationsprüfung kontrolliert den Dienstweg, nicht die vollständige Errichtung im Ex-Bereich.

Beispielsweise kann eine Kabelverschraubung das Ethernet-Kabel fest genug umschließen, damit das Telefon online geht. Ist sie jedoch für Kabeldurchmesser, Einführungsanordnung oder Zündschutzart ungeeignet, wird der Installationsfehler durch eine erfolgreiche SIP-Registrierung nicht behoben. Ebenso beweist ein Gehäuse ohne sofort erkennbaren Wassereintritt keine dauerhaft zuverlässige Abdichtung. Und eine feste Wandmontage garantiert nicht, dass Personen das Telefon im Notfall schnell erreichen und bedienen können.

Mehrere verbreitete Annahmen verursachen Probleme bei Kommunikationsprojekten in Ex-Bereichen:

• Elektrische Durchgängigkeit bedeutet nicht, dass die explosionsgeschützte Installation korrekt ist;

• Erfolgreiche SIP-Registrierung bestätigt nicht die ordnungsgemäße Montage der Kabeleinführung;

• Kein sichtbarer Wassereintritt garantiert keine langfristig zuverlässige Abdichtung gegen Umwelteinflüsse;

• Feste mechanische Befestigung gewährleistet nicht, dass Personen das Telefon bei einem Vorfall schnell finden und benutzen können.

Die Installation muss deshalb unter zwei parallelen Gesichtspunkten beurteilt werden. Erstens die Integrität des Explosionsschutzes: Wurden bei der Montage die Bedingungen der ursprünglichen Zündschutzart eingehalten? Zweitens die Verfügbarkeit der Notfallkommunikation: Bleibt das Endgerät zugänglich, bedienbar und mit dem richtigen Kommunikationsziel verbunden, wenn es tatsächlich benötigt wird? Ein fester Kommunikationspunkt im Ex-Bereich bietet nur dann einen praktischen technischen Nutzen, wenn beide Voraussetzungen erfüllt sind.

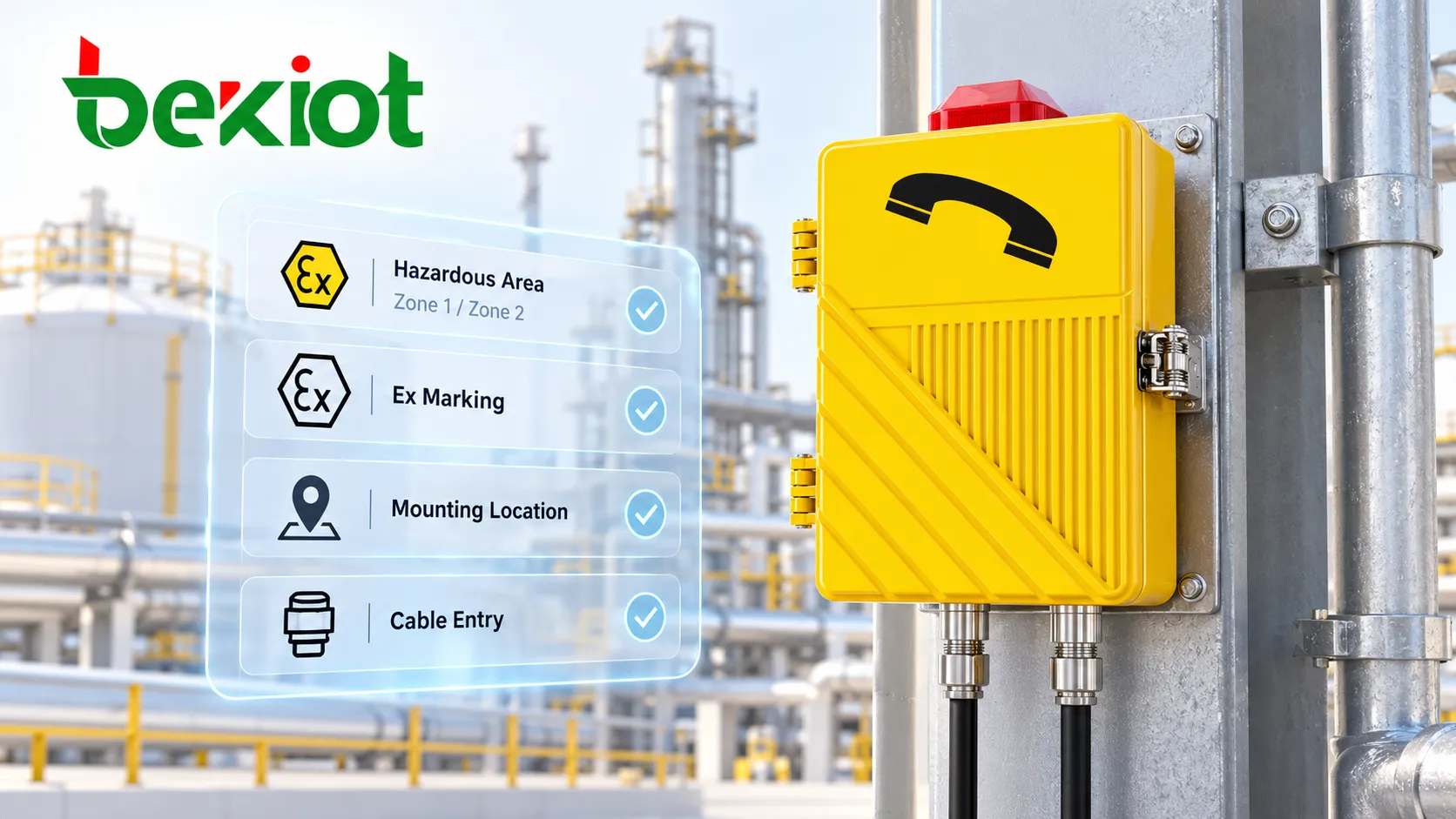

Fehler 1: Annehmen, dass jedes zertifizierte Ex-Telefon überall installiert werden darf

„Es ist ein explosionsgeschütztes Telefon und kann deshalb überall im Ex-Bereich montiert werden“ ist eine leicht nachvollziehbare, aber unbedingt zu vermeidende Annahme. Explosionsschutz ist keine einheitliche allgemeine Kategorie. Gefährdete Bereiche können brennbare Gase oder Stäube sowie unterschiedliche Zoneneinteilungen, Gerätegruppen, Temperaturklassen und Umgebungstemperaturen aufweisen. Ob ein Gerät am konkreten Standort geeignet ist, richtet sich nach der tatsächlichen Ex-Kennzeichnung, dem Geltungsbereich der Zertifizierung und den für das Projekt anzuwendenden Normen – nicht allein nach der Bezeichnung „explosionsgeschützt“ im Produktnamen.

Dieses Problem zeigt sich häufig erst spät im Projekt. In der Planung kann das Telefon für Standort A vorgesehen sein; Rohrleitungen, Stahlbau, Anlagen, Halterungen oder Einschränkungen der Kabelführung können während der Bauarbeiten jedoch dazu führen, dass die Monteure es um einige Meter versetzen. Bei einem normalen IP-Telefon ist dies womöglich nur eine örtliche Anpassung. Bei Ex-Betriebsmitteln muss überprüft werden, ob am neuen Standort dieselben Installationsbedingungen weiterhin gelten.

Bei einer Standortänderung reicht es daher nicht, die Länge des Ethernet-Kabels zu prüfen. Das Projekt muss außerdem klären:

• ob am neuen Standort dieselbe Ex-Zoneneinteilung gilt;

• ob sich Umgebungstemperatur oder korrosive Belastung geändert haben;

• ob Gerätekennzeichnung und Zertifizierungsbedingungen weiterhin passen;

• ob Kabelweg und Kabeleinführung noch der Planung entsprechen;

• ob die neue Position den Zugang zum Telefon im Notfall beeinträchtigt.

Wurde die Eignung für den Ex-Bereich bei der Geräteauswahl noch nicht bestätigt, siehe    So wählen Sie das richtige explosionsgeschützte Telefon für Ex-Bereiche aus. Bei der Installation besteht die Aufgabe hingegen darin, die bereits in der Planung bestätigten Bedingungen am tatsächlichen Montageort zu erhalten.

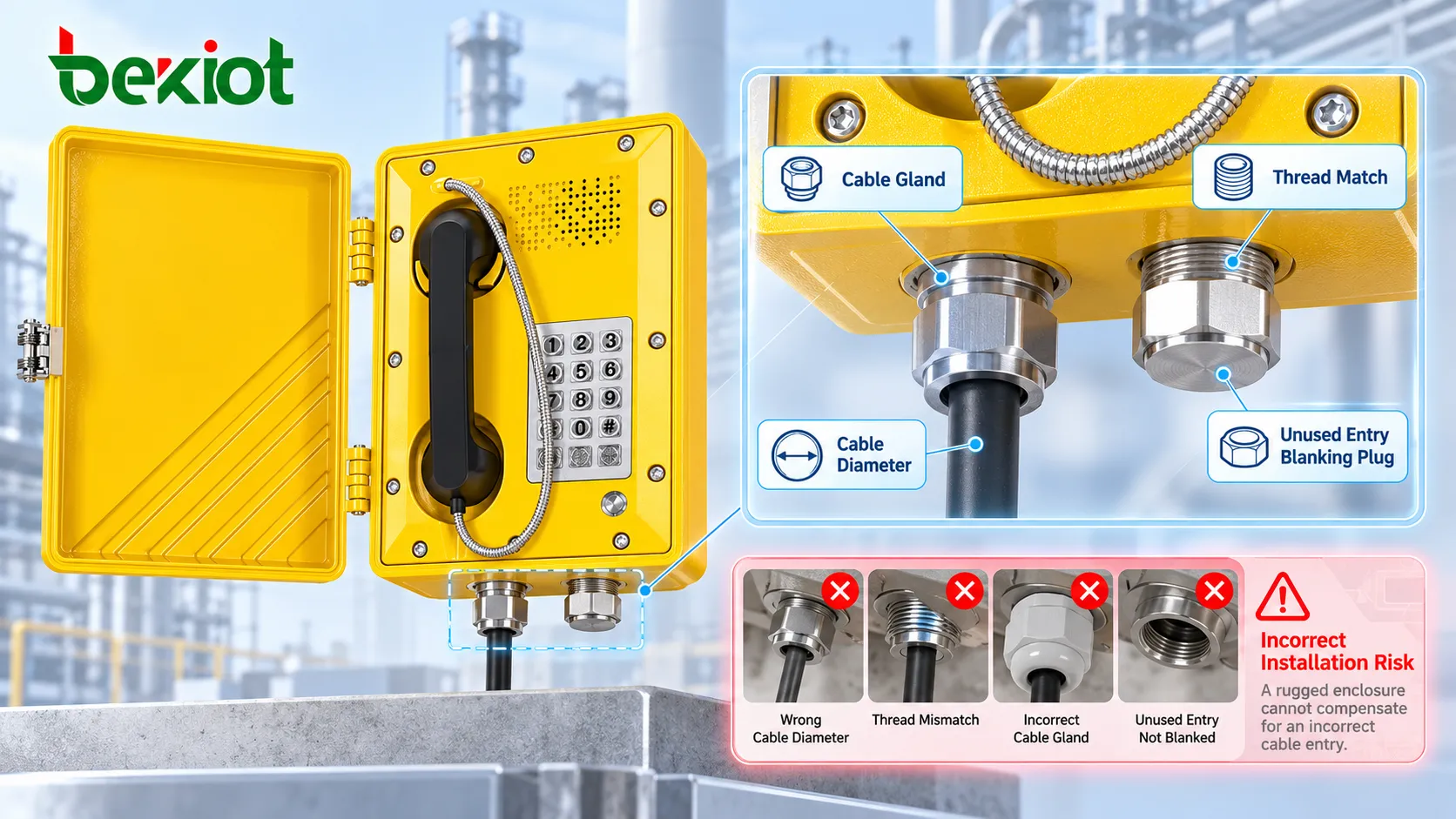

Fehler 2: Die Kabelverschraubung nur als Kabelklemme betrachten

Die Kabelverschraubung eines Ex-Telefons wird leicht übersehen, weil sie erheblich weniger auffällt als das Telefongehäuse. Dabei gehört sie zu den wichtigsten Prüfstellen. In herkömmlichen Niederspannungsinstallationen übernimmt sie vor allem Zugentlastung, Kabelhalterung und Abdichtung gegen Umwelteinflüsse. Im Ex-Bereich ist die Kabeleinführung darüber hinaus Teil der Bedingungen, die für die ursprüngliche Zündschutzart erfüllt bleiben müssen.

Technische IEC-Hinweise zu Kabeleinführungen in explosionsgefährdeten Bereichen stellen einen direkten Zusammenhang zwischen Kabelverschraubungen, Gehäuseintegrität und Schutz gegen Umwelteinflüsse her. Bei Betriebsmitteln mit Zündschutzart Ex „d“ beeinflusst das Zusammenspiel von Kabel und Verschraubung außerdem, ob die ursprünglichen Bedingungen der druckfesten Kapselung erhalten bleiben. Ob die Verschraubung nur festgezogen ist, reicht daher als Beurteilung nicht aus.

Vor Ort ist mindestens zu kontrollieren:

• ob die Kabelverschraubung zur Zündschutzart des Geräts passt;

• ob die Gewindeausführung zur Geräteeinführung passt;

• ob der zulässige Kabeldurchmesserbereich das eingesetzte Kabel umfasst;

• ob die Verschraubung bei armierten Kabeln zu deren Aufbau passt;

• ob Dichtelemente richtig sitzen, vollständig sind und nicht durch ungeeignete Teile ersetzt wurden;

• ob das Kabel dauerhaftem Zug, seitlicher Belastung oder mechanischem Druck ausgesetzt ist.

Eine weitere verbreitete Annahme lautet, dass ein Telefon mit hoher IP-Schutzart nach der Verkabelung automatisch denselben Schutz behält. Tatsächlich sind das ab Werk geschützte Gehäuse und die vor Ort installierte Kabeleinführung Glieder derselben Schutzkette. Ein robustes Gehäuse kann eine falsch installierte Kabeleinführung nicht ausgleichen.

Fehler 3: Unbenutzte Einführungen beliebig verschließen und vor Ort neue Öffnungen bohren

Provisorische Lösungen sind auf Baustellen verbreitet: „Diese Öffnung brauchen wir nicht, machen wir sie vorerst einfach zu“ oder „An die ursprüngliche Einführung kommt man schlecht heran, bohren wir eine neue“. Solche Maßnahmen können bei manchen gewöhnlichen Gehäusen zulässig sein, lassen sich aber nicht ohne Weiteres auf Ex-Telefone übertragen.

Unbenutzte Kabeleinführungen müssen so verschlossen bleiben, dass der Verschluss zu Gerätekonstruktion und Installationsanforderungen passt. Eine freie Öffnung darf nicht einfach mit einem gewöhnlichen Kunststoffstopfen, Klebeband, provisorischer Dichtmasse oder einem nicht identifizierten Gewindestopfen abgedichtet werden, nur weil derzeit kein zweites Kabel gebraucht wird. Gleiches gilt für das Bohren vor Ort: Ein Ex-Gehäuse darf nicht wie ein gewöhnlicher Edelstahl- oder Niederspannungs-Klemmenkasten behandelt werden.

Eine zusätzliche Öffnung wirft sofort mehrere Fragen auf:

• ob der ursprüngliche Entwurf und die Zertifizierungsbedingungen diese Einführung zulassen;

• ob Lage, Gewinde und Wandstärke die geltenden Anforderungen erfüllen;

• ob die neue Kabelverschraubung richtig mit der Einführung kombiniert ist;

• ob die Bearbeitung die mechanische Gehäusestruktur verändert hat;

• ob Metallspäne, Grate oder Bearbeitungsschäden in das Gerät gelangt sind oder es beeinträchtigen.

Ist tatsächlich ein Adapter, ein Reduzierstück oder eine andere Kabeleinführung erforderlich, muss die Änderung anhand der Gerätedokumentation, der Zertifizierungsbedingungen, der Herstellervorgaben und der für das Projekt geltenden Ex-Vorschriften geprüft werden. Sie darf nicht als routinemäßige Fertigungsarbeit auf der Baustelle gelten.

Dasselbe Prinzip gilt für Gehäusefugen, Verbindungselemente und Dichtstrukturen. Universaldichtmasse an einer Fuge „für zusätzlichen Wasserschutz“ aufzutragen oder eine Kontaktfläche abzuschleifen, weil sich der Deckel schwer schließen lässt, kann zwar ein Montageproblem scheinbar beheben, zugleich aber ein neues technisches Risiko schaffen.

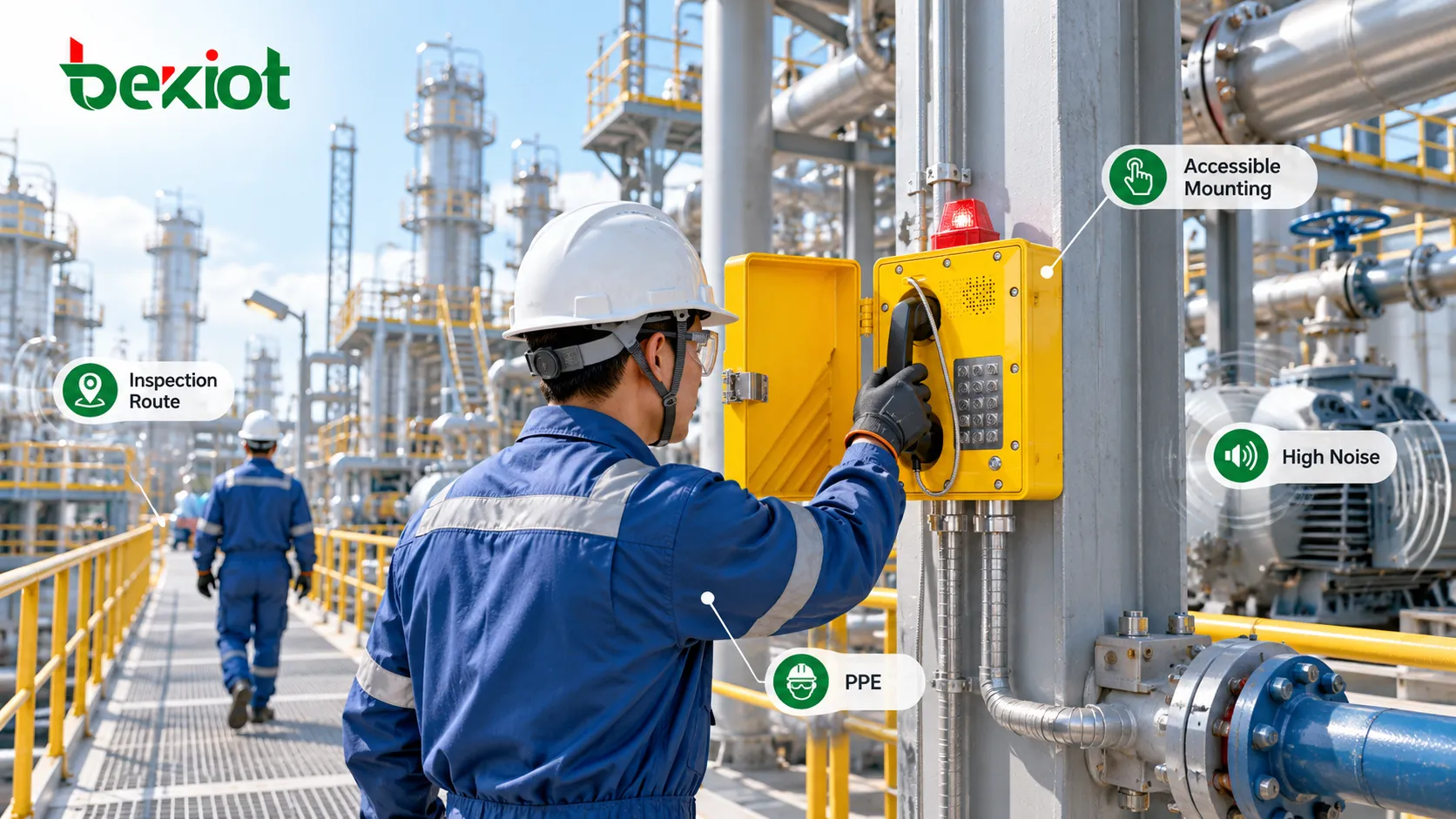

Fehler 4: Den Montageort ausschließlich nach einfacher Kabelführung auswählen

Im Ex-Bereich ist die Kabellänge leicht zu messen. Welchen Weg eine Person zum Telefon zurücklegen muss, wird dagegen leicht übersehen. Auf einer technischen Zeichnung erscheint das Telefon nur als Koordinate. Bei einem echten Vorfall kann der Benutzer jedoch Schutzhelm, Handschuhe, Schutzbrille und weitere persönliche Schutzausrüstung (PSA) tragen und in einer lauten, schlecht beleuchteten Umgebung zwischen Rohrleitungen, Dampf und Prozessanlagen arbeiten.

Ein Telefon hinter großen Maschinen, jenseits eines schmalen Laufstegs oder abseits üblicher Kontrollwege ist zwar vorhanden, kann aber im Notfall erheblich weniger Nutzen bieten. Dies ist bei Geräten mit Schalltrichtern, optischen Signalgebern oder Ein-Tasten-Notruf noch wichtiger, denn der Montageort bestimmt nicht nur, wer das Telefon benutzen kann, sondern auch, wer den zugehörigen Alarm hören oder sehen kann.

Der Standort ist daher aus Sicht der Benutzer zu prüfen:

• Ist das Telefon von normalen Kontroll- und Bedienwegen leicht erreichbar;

• müsste das Personal bei einem Vorfall einen potenziell gefährlichen Bereich durchqueren;

• ist die Montagehöhe für Tastenbedienung und Abheben des Hörers mit Handschuhen geeignet;

• wird das Endgerät durch Rohrleitungen, Anlagen oder Geländer verdeckt;

• ist es nachts oder bei schwacher Beleuchtung schnell erkennbar;

• stört anhaltender Umgebungslärm das Klingeln oder die Sprachverständigung in beide Richtungen?

Der beste Montageort für ein Ex-Telefon ist nicht dort, wo das Kabel am einfachsten verlegt werden kann, sondern dort, wo Mitarbeiter es im Ernstfall schnell erreichen, erkennen und benutzen können.

Fehler 5: PoE, Switches und Stromversorgung für gewöhnliche Niederspannungsthemen halten, sobald das Telefon Ex-geschützt ist

Mit zunehmender Verbreitung SIP-basierter Ex-Telefone hat sich die Installation von traditioneller Telefonverkabelung zu der Vorstellung „ein Ethernet-Kabel genügt“ verlagert. Ein PoE-versorgtes SIP-Telefon kann tatsächlich nur ein einziges Anschlusskabel haben, doch dieses hängt letztlich von PoE-Switch, Netzwerkschrank, Medienkonverter, Anschlussgeräten, Kernnetz und SIP-Server oder IP PBX ab. Jedes dieser Elemente beeinflusst, ob die Notfallkommunikation verfügbar bleibt.

PoE nach dem Motto „Netzwerk verfügbar heißt Telefon mit Strom“ behandeln

PoE erspart eine separate Stromversorgung am Endgerät, bietet dem gesamten Kommunikationssystem aber nicht automatisch eine Notstromversorgung. Fällt der vorgeschaltete PoE-Switch aus, können alle abhängigen Telefone sowohl Strom als auch Netzwerkzugang verlieren. Werden Ex-Telefone für Notrufe eingesetzt, müssen deshalb auch PoE-Switch, Kernnetz, SIP-Server und IP PBX auf USV-Anbindung, Notstromversorgung und Wiederanlaufverfahren geprüft werden.

Die Installationsanforderungen anderer Netzgeräte im Ex-Bereich ignorieren

Ein für den Ex-Bereich geeignetes Telefon macht einen gewöhnlichen Switch, ein Netzteilmodul, ein Verbindungselement oder anderes Netzwerkzubehör am selben Standort nicht automatisch geeignet. Jedes im explosionsgefährdeten Bereich tatsächlich montierte elektrische Betriebsmittel muss entsprechend seinem Montageort, seiner Zündschutzart und den Projektanforderungen einzeln beurteilt werden. Es darf nicht allein deshalb wie normale IT-Technik behandelt werden, weil es das Telefon unterstützt.

Erdung nach Gewohnheit ausführen

Die Anforderungen an Erdung, Potenzialausgleich und Kabelschirmung unterscheiden sich je nach Gerätekonstruktion, Zündschutzart und Projektplanung. Für die Montage sind die Geräteunterlagen und die Planung maßgeblich, nicht das Argument „So haben wir das letzte Telefon angeschlossen“. Bei Außenanlagen, langen Kupferleitungen und überspannungsgefährdeten Orten können aus Sicht der Kommunikationsverfügbarkeit zusätzlich Überspannungs- und Blitzschutz sowie Maßnahmen zur Netztrennung erforderlich sein.

Hier treffen Explosionsschutz und Kommunikationszuverlässigkeit aufeinander: Selbst ein vollständig geeignetes Endgerät nützt wenig, wenn ein Konstruktionsfehler des vorgeschalteten Systems das Personal im Notfall ohne Verbindung zurücklässt.

Fehler 6: Glauben, eine hohe IP-Schutzart beseitige Kondensations-, Korrosions- und Wassereintrittsrisiken

Explosionsschutz und Schutz gegen das Eindringen von Fremdkörpern und Wasser betreffen unterschiedliche Gefahren. Viele Ex-Bereiche sind außerdem raue Industrieumgebungen. Petrochemische Anlagen können korrosive Atmosphären aufweisen, Hafenterminals und Offshore-Plattformen sind salzhaltiger Gischt ausgesetzt, Außenanlagen Regen, Sonneneinstrahlung und Temperaturschwankungen, und in manchen Prozessbereichen wird regelmäßig nass gereinigt.

Eine hohe IP-Schutzart macht die Betrachtung der tatsächlichen Montage daher nicht überflüssig. Die Kabelführung ist ein typisches Beispiel: Führt das Kabel Wasser direkt zur Gehäuseeinführung oder lassen Kabelkanäle und Halter Wasser an der Einführung stehen, kann der Zustand nach Monaten oder Jahren erheblich von dem am Inbetriebnahmetag abweichen.

Durch Temperaturwechsel entstehendes Kondenswasser wird ebenfalls häufig übersehen. Dass außen kein Regenwasser sichtbar ist, garantiert nicht, dass innen niemals Feuchtigkeit zum Problem wird. Temperaturzyklen im Freien, feuchte Luft und ungünstig angeordnete Kabeleinführungen können die langfristige Beständigkeit gegen Umwelteinflüsse beeinträchtigen.

Neben der IP-Schutzart sind bei der Installation zu berücksichtigen:

• ob die Montagerichtung den Produktvorgaben entspricht;

• ob das Kabel einen erkennbaren Abfluss- oder Wasserlaufweg zum Telefon bildet;

• ob metallische Schrauben, Halterungen und Zubehör für die Korrosionsbelastung geeignet sind;

• ob Kabelverschraubungen und Verschlusselemente richtig abgedichtet sind;

• ob das Gerät dauerhaft Spritzreinigung, Salzsprühnebel oder Chemikalien ausgesetzt ist;

• ob später Prüfungen auf Korrosion und gelockerte Teile möglich bleiben.

Dass ein Gerät ab Werk eine bestimmte IP-Schutzart erreicht und diese Schutzwirkung nach jahrelangem Betrieb im Feld zuverlässig bewahrt, sind zwei verschiedene technische Fragen.

Fehler 7: Annehmen, eine immer festere mechanische Verschraubung sei grundsätzlich besser

Explosionsgeschützte Telefone sind meist schwerer als gewöhnliche Tischtelefone. Deshalb müssen sie zuverlässig an Wand, Stahlkonstruktion, Säule oder spezieller Halterung befestigt werden. Doch „je fester, desto sicherer“ ist keine vollständige technische Regel. Sind die Wand uneben, die Halterung verformt oder die Bohrungen versetzt, kann gewaltsames Ausrichten des Gehäuses unnötige dauerhafte Spannungen verursachen.

Auch das Kabel darf nicht mit seinem gesamten Leitungsgewicht an der Kabelverschraubung hängen. In Industrieanlagen mit Maschinenvibrationen, Fahrzeugbewegungen oder häufigen Personalbewegungen wirken mechanische Belastungen oft dauerhaft und nicht nur während der Montage.

An Standorten mit starker Vibration ist zu prüfen:

• ob die Montagefläche stabil ist;

• ob die vorgeschriebenen Befestigungselemente verwendet wurden;

• ob das Telefongehäuse verdreht ist oder unzulässigen Spannungen ausgesetzt wird;

• ob Kabel separat abgestützt sind und genügend Bewegungsspielraum haben;

• ob das Hörerkabel wiederholt durch Maschinen, Fahrzeuge oder Personen gezogen werden kann;

• ob Signalgeber, Schalltrichter und weiteres Außenzubehör bei Vibration fest sitzen.

Solche Probleme zeigen sich selten unmittelbar nach der Montage. Nach Monaten mit Vibration, Temperaturwechseln und täglicher Benutzung können gelockerte Schrauben, belastete Kabeleinführungen, Wackelkontakte oder ausgefallene Zusatzgeräte auftreten. Eine gute Installation muss mehr beantworten als „Hält es heute an der Wand?“; sie muss auch den Gerätezustand nach vielen Betriebsjahren berücksichtigen.

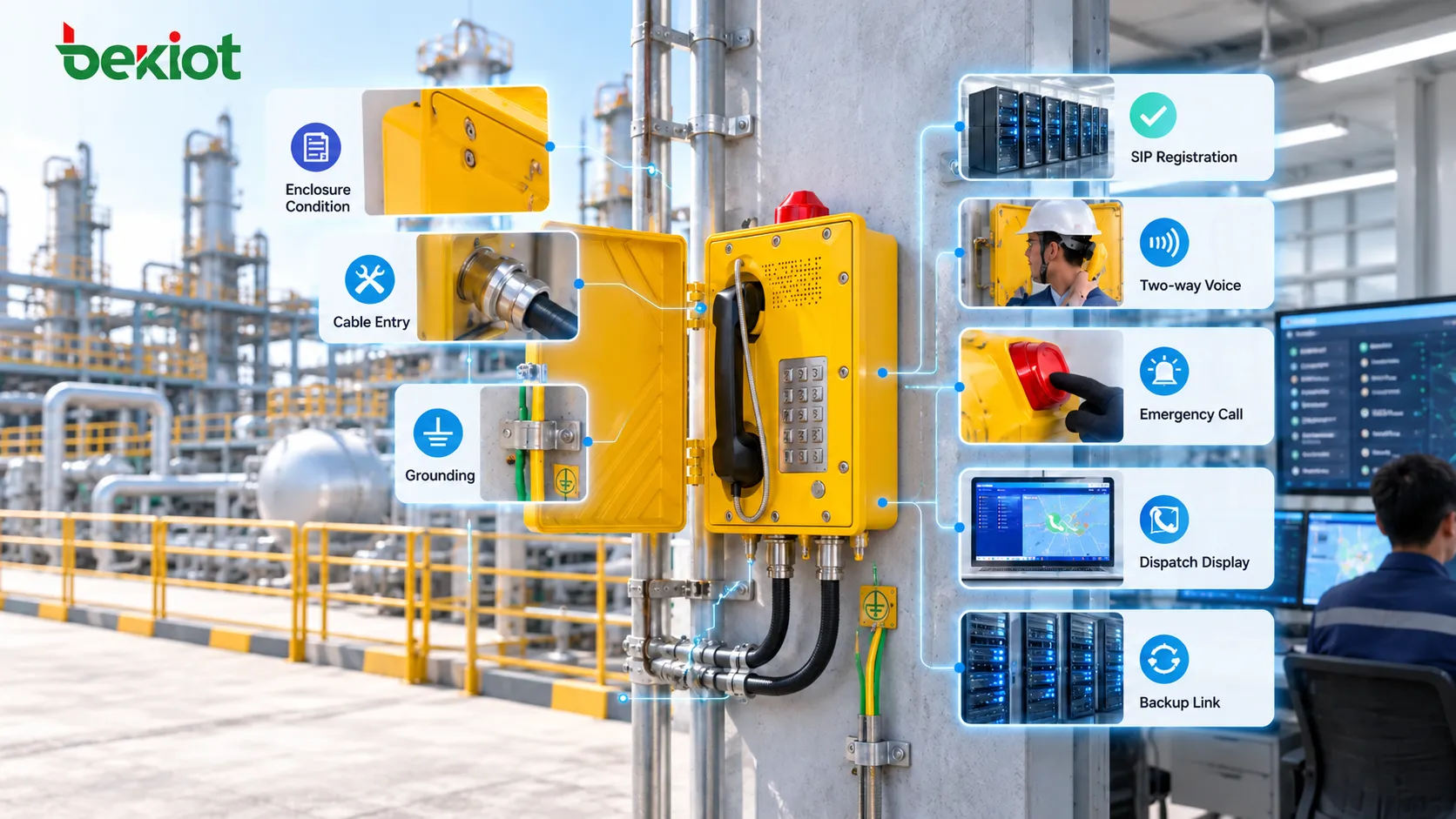

Fehler 8: Eine erfolgreiche Verbindung als endgültige Abnahme werten

„Der Anruf kam durch“ als einziges Abnahmekriterium zu verwenden, lässt Installationsmängel besonders leicht in den Dauerbetrieb übergehen. IEC 60079-14:2024 schließt die Erstprüfung in den Errichtungsprozess ein und stellt damit klar, dass die Prüfung nach der Installation Teil des Prozesses und kein optionaler Zusatz ist. Bei Ex-Telefonen müssen Ex-Installationskontrolle und Kommunikationsabnahme deshalb aufeinander abgestimmt erfolgen.

Zunächst ist die mechanische und elektrische Montage zu prüfen:

• Stimmt das Typenschild mit dem tatsächlichen Montageort überein;

• sind Gehäuse, Deckel und Befestigungen frei von Montageschäden;

• sind Kabelverschraubung, Adapter und Verschlusselemente richtig montiert;

• ist das Kabel frei von unzulässiger Zugbeanspruchung, Abrieb und Druck;

• entsprechen Erdung, Potenzialausgleich und zugehörige Verbindungen den Projektvorgaben;

• sind Produktkennzeichnungen und Warnschilder noch sichtbar?

Anschließend muss die Kommunikationsprüfung bestätigen:

• ob SIP-Registrierung oder Zustand der Analoganschlussleitung in Ordnung sind;

• ob eingehende und ausgehende Anrufe, Gabelumschaltung und Sprache in beide Richtungen funktionieren;

• ob Sprache unter dem tatsächlichen Umgebungslärm verständlich bleibt;

• ob Notruftaste oder Direktwahl die richtige Zielstelle erreicht;

• ob die Leitstellenkonsole die richtige Endgerätekennung und Position anzeigt;

• ob optische Signalgeber, Schalltrichter, Aufzeichnung und konfigurierte Verknüpfungen korrekt funktionieren;

• ob redundante Server, USV-Anlagen oder alternative Rufwege unter tatsächlichen Ausfallbedingungen geprüft wurden, sofern sie zum Konzept gehören.

Ein ausführlicheres Prüfverfahren nach der Installation finden Sie unter    Wie prüft man ein explosionsgeschütztes Telefon nach der Installation?.

Welche Installationsfehler sollten vor der Übergabe unbedingt erkannt werden?

Viele Installationsprobleme bei Ex-Telefonen zeigen dasselbe Muster: Kurzfristig funktioniert die Kommunikation, während bereits ein langfristiges Risiko entstanden ist. Die wertvollsten Kontrollen vor der Übergabe erfassen deshalb nicht nur offensichtliche Mängel, sondern auch Montagedetails, die leicht dadurch verdeckt werden, dass das Telefon noch funktioniert.

Diese Prüfungen sollen Installateuren keine unnötige Mehrarbeit auferlegen. Sie dienen dazu, Probleme zu erkennen, solange sich das Projekt noch in Inbetriebnahme und Übergabe befindet. Mängel an Kabelverschraubungen, Kabelzug, Abdichtung oder Ersatzkommunikation nach Monaten oder Jahren im Ex-Bereich festzustellen, ist meist erheblich schwieriger und störender.

Installationsqualität bestimmt Kommunikationsqualität

Der wirkliche Wert eines explosionsgeschützten Telefons zeigt sich meist zum ungünstigsten Zeitpunkt: bei Prozessstörungen, Leckalarm, eingeschlossenen Mitarbeitern, Stromausfall, Netzwerkumschaltung oder dringendem Kontaktbedarf zur Leitwarte. Eine gute Installation sieht nicht nur am Übergabetag ordentlich aus. Sie muss auch Jahre später eine eindeutige Gerätezuordnung, zuverlässige Kabeleinführungen, sichere Befestigung und einen überprüfbaren Kommunikationsweg bieten.

Die gravierendsten Installationsfehler sind aus dieser Sicht oft nicht diejenigen, die das Einschalten des Telefons verhindern. Solche Ausfälle sind relativ leicht zu erkennen. Schwieriger sind Fälle, in denen das Telefon weiter funktioniert und das Projekt übergeben werden kann, obwohl bei der Montage bereits eine kontrollierte Installationsbedingung verändert wurde.

Bei Projekten mit Ex-Telefonen müssen daher Geräteauswahl, Montage vor Ort, Erstprüfung und langfristige Wartung als durchgängige technische Kette betrachtet werden. Die Gerätekonstruktion schafft die Grundlage des Schutzes. Die Montage muss diese Bedingungen im tatsächlichen Umfeld erhalten; Inspektion und Wartung müssen sicherstellen, dass der Installationszustand nicht durch Zeit, Umwelteinflüsse oder Eingriffe schrittweise nachlässt.

Für Kommunikationsprojekte in explosionsgefährdeten Bereichen der Chemie-, Öl- und Gasindustrie, Lagerhaltung und Energieversorgung bietet Becke Telcom explosionsgeschützte SIP-Telefone, industrielle Kommunikationsendgeräte, IP-PBX-Systeme, SIP-Server sowie Führungs- und Dispositionsplattformen an. Endgeräte und Systeme können entsprechend Ex-Bedingungen, Kommunikationsarchitektur, Standortlärm und Notrufabläufen geplant und anschließend durch Prüfung des tatsächlichen Kommunikationswegs nach der Installation bestätigt werden.

Häufig gestellte Fragen

Bedeutet ein erfolgreicher Anruf nach der Installation eines Ex-Telefons, dass die Installation korrekt ist?

Nein. Ein erfolgreicher Anruf bestätigt nur die momentane Kommunikationsfunktion. Zusätzlich sind Zoneneignung, Gerätekennzeichnung, Kabeleinführungen, Verschlusselemente, Befestigungen, Anforderungen an Erdung oder Potenzialausgleich sowie die Ergebnisse der Erstprüfung zu kontrollieren.

Kann man eine gewöhnliche Industriekabelverschraubung für ein Ex-Telefon verwenden?

Die Eignung lässt sich nicht allein daran erkennen, dass das Gewinde passt oder sich das Kabel festziehen lässt. Die Kabelverschraubung muss zur Zündschutzart, Einführungsanordnung, zum Gewinde, Kabelaufbau und den Projektanforderungen passen. Bei Schutzarten wie Ex „d“ ist die Kabeleinführung wesentlich für den Erhalt der ursprünglichen Schutzanordnung.

Darf eine unbenutzte Einführung eines Ex-Telefons mit einem gewöhnlichen Stopfen verschlossen werden?

Unbenutzte Einführungen benötigen einen Verschluss, der mit der Gerätekonstruktion und den Anforderungen für Ex-Bereiche vereinbar ist. Gewöhnliche Kunststoffstopfen, Klebeband oder provisorische Dichtstoffe dürfen nicht allein deshalb als zulässig gelten, weil sie augenscheinlich Wasser fernhalten.

Benötigt ein über PoE versorgtes explosionsgeschütztes SIP-Telefon weiterhin Notstrom?

Das hängt vom gesamten Kommunikationsweg ab. PoE versorgt das Endgerät über Ethernet; fällt jedoch die Stromversorgung des vorgeschalteten PoE-Switches, des Kernnetzes oder des SIP-Servers aus, kann der Dienst trotzdem unterbrochen werden. Für Notrufe sollten eine angemessene Ersatzstromversorgung und alternative Kommunikationswege im Systementwurf berücksichtigt werden.

Welche Unterlagen sollten nach der Installation eines Ex-Telefons aufbewahrt werden?

Sinnvolle Nachweise sind Gerätemodell und Identifikationsnummer, Montageort, Typenschildangaben, Konfiguration der Kabeleinführung, Leitungs- oder Netzwerkdaten, SIP-Rufnummer, Notrufziel, Standortfotos, Erstprüfergebnisse sowie Protokolle tatsächlicher Anruf- und Integrationstests. Sie helfen, Veränderungen bei späteren Wartungsarbeiten zu erkennen.
