Ein Reinraumtelefon ist ein Sprachkommunikationsendgerät, das in einem Reinraum oder einem anderen kontrollierten Arbeitsbereich installiert ist. Es bietet Personal einen definierten Punkt, um einen Leitstand, einen Vorgesetzten, ein Wartungsteam oder eine andere autorisierte Nebenstelle zu kontaktieren, ohne von einem herkömmlichen Tischtelefon abhängig zu sein.
Der Begriff beschreibt den Kommunikationsendpunkt und nicht das vollständige dahinterliegende System. Ein Reinraumtelefon kann an eine IP-PBX, einen SIP-Server, einen Softswitch oder eine andere kompatible Sprachplattform angeschlossen werden, sodass es als Teil derselben Kommunikationsinfrastruktur betrieben werden kann, die an anderen Stellen einer Anlage verwendet wird.
Was das Gerät auszeichnet, ist nicht nur seine Fähigkeit, einen Telefonanruf zu tätigen. Seine physische Form, seine Bedienmethode und seine Beziehung zum Raum unterscheiden sich von denen eines typischen Bürotelefons. Viele Modelle sind an einem festen Standort installiert und kombinieren Mikrofon, Lautsprecher und Rufsteuerung in einer einzigen Frontschnittstelle, anstatt auf einen separaten Handhörer und eine Tischbasis angewiesen zu sein.
Dies ist nützlich, wenn die Kommunikation mit einem Raum oder Prozessbereich verbunden bleiben muss. Die Person, die das Telefon verwendet, kann von einer Schicht zur nächsten wechseln, aber der Kommunikationspunkt bleibt am selben Standort und dient weiterhin derselben betrieblichen Rolle.

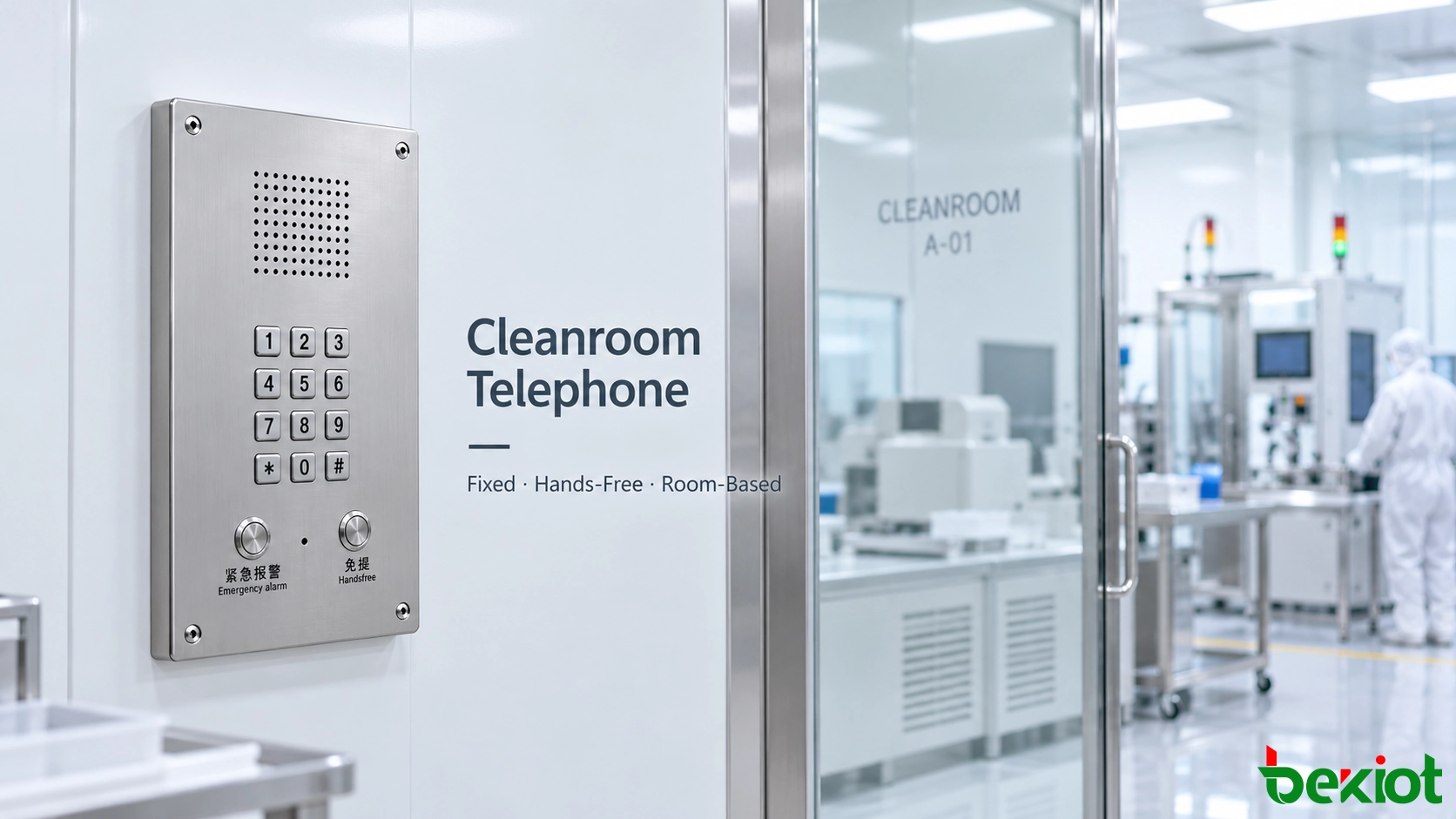

Wie es sich von einem Standardtelefon unterscheidet
Ein herkömmliches Bürotelefon ist normalerweise einem Schreibtisch oder einem einzelnen Benutzer zugeordnet. Es kann eine eigene Nebenstelle haben, aber das physische Gerät kann bewegt, neu zugewiesen oder ersetzt werden, ohne den umgebenden Arbeitsbereich wesentlich zu verändern.
Ein Reinraumtelefon wird im Allgemeinen anders behandelt. Nach der Installation wird es Teil der Kommunikationsanordnung für diesen Raum oder diese Produktionszone. Seine Nebenstelle kann daher einen Standort statt eines bestimmten Mitarbeiters repräsentieren.
Auch die Bedienmethode kann anders sein. Anstatt einen Handhörer abzunehmen, ihn während des gesamten Gesprächs zu halten und ihn in eine Ablage zurückzulegen, verwendet ein Freisprechterminal ein integriertes Mikrofon und einen Lautsprecher für bidirektionale Sprachkommunikation.
Typische Unterschiede sind:
Eine wandmontierte oder bündig montierte Form statt einer beweglichen Tischbasis;
Ein integriertes Mikrofon und ein Lautsprecher für die Freisprechkommunikation;
Eine Frontschnittstelle mit den an diesem Standort erforderlichen Bedienelementen;
Weniger bewegliche Komponenten bei routinemäßigen Anrufen;
Eine Nebenstelle, die einem Raum, einer Produktionszone oder einem Kommunikationspunkt zugeordnet ist;
Integration in die vorhandene Sprachkommunikationsinfrastruktur der Anlage.
Diese Merkmale bilden keine universelle Spezifikation für jedes Reinraumtelefon. Ein Projekt kann eine Zifferntastatur für normales Nebenstellenwählen erfordern, während ein anderes nur einige wenige vordefinierte Ruftasten verwendet. Netzwerkschnittstellen, Gehäusematerialien, Umgebungsschutz und Bedienelemente können zwischen Produkten ebenfalls variieren.
Der wesentliche Unterschied besteht darin, dass das Telefon auf die Rolle eines dauerhaften Kommunikationspunkts innerhalb eines kontrollierten Raums ausgelegt ist und nicht auf die normalen Anforderungen eines Büroarbeitsplatzes.
Telefon, Gegensprechanlage oder Kommunikationssystem?
Die Begriffe Reinraumtelefon, Reinraum-Gegensprechanlage und Reinraum-Gegensprechanlagensystem werden häufig in eng verwandten Projekten verwendet. Sie können sich sogar auf ähnliche Hardware beziehen, beschreiben jedoch unterschiedliche Ebenen der Kommunikationsarchitektur.
Ein Reinraumtelefon bezeichnet normalerweise das physische Gerät, das von Personal innerhalb des kontrollierten Bereichs verwendet wird. Ein Benutzer initiiert oder empfängt einen Anruf, spricht über sein Mikrofon und hört über seinen Lautsprecher. Wenn das Telefon SIP-Adressierung unterstützt, kann es eine eigene Nebenstelle haben und gemäß den Routing-Regeln der Sprachplattform mit mehreren Zielen kommunizieren.
Eine Gegensprechanlage betont im Allgemeinen die Kommunikation zwischen definierten Punkten. Eine Ruftaste kann einen Reinbereich direkt mit einem Leitstand, einem Sicherheitsposten oder einem anderen designierten Ziel verbinden. Einige Gegensprechterminals unterstützen auch SIP und normales Nebenstellenwählen, sodass die technische Grenze zwischen Telefon und Gegensprechanlage nicht immer absolut ist.
Das Kommunikationssystem steht über diesen Geräten und bestimmt, wie sie registriert, identifiziert und verbunden werden.
Ein typisches System kann enthalten:
Reinraumtelefone und Gegensprechterminals;
Ethernet-Switches und Netzwerkinfrastruktur;
Eine IP-PBX, einen SIP-Server oder einen Softswitch;
Leitstand-Telefone und Dispatcher-Konsolen;
Büro-SIP-Telefone und andere autorisierte Nebenstellen;
Aufzeichnungs-, Management- oder andere Kommunikationsdienste, sofern erforderlich.
Diese Unterscheidung wird wichtig, wenn ein Projekt definiert wird. Die Spezifikation eines Reinraumtelefons bestimmt das Feldgerät, aber nicht allein, wer einen Anruf entgegennimmt, wie Nebenstellen zugewiesen werden, ob Anrufe weitergeleitet werden können oder wie die Kommunikation zwischen verschiedenen Teilen der Anlage geroutet wird.
Diese Funktionen hängen von der breiteren Kommunikationsarchitektur und den auf der angeschlossenen Plattform aktivierten Fähigkeiten ab.
Innenaufbau eines Reinraum-IP-Telefons
Obwohl Reinraumtelefone im Aussehen variieren, kombiniert ein IP-Modell normalerweise mehrere Funktionsbereiche in einem Gerät.
Die Benutzerschnittstelle bietet die zur Bedienung des Telefons erforderlichen Steuerelemente. Eine vollständige Tastatur kann Benutzern das Wählen verschiedener Nebenstellen ermöglichen, während dedizierte Tasten einen schnelleren Zugriff auf vordefinierte Ziele bieten. Die geeignete Anordnung hängt davon ab, ob das Personal flexibles Wählen oder eine begrenzte Gruppe bekannter Rufwege benötigt.
Der Audiobreich stellt die Verbindung zwischen dem lokalen Benutzer und dem entfernten Teilnehmer her. Ein Mikrofon erfasst Sprache von der Reinraumseite, während der Lautsprecher eingehendes Audio wiedergibt. In einem Freisprechdesign übernehmen diese Komponenten die Rolle, die sonst ein herkömmlicher Telefonhörer übernehmen würde.
Der Netzwerkbereich verbindet ein IP-Telefon mit dem Anlagennetzwerk. Bei einem SIP-basierten Modell werden Signalisierungsinformationen mit der Kommunikationsplattform ausgetauscht, damit sich das Gerät registrieren, Anrufe initiieren und eingehende Anrufanforderungen empfangen kann.
Nachdem ein Anruf aufgebaut wurde, können Sprachmedien gemäß der Systemkonfiguration über das IP-Netzwerk übertragen werden. Dies trennt das lokale Telefon von der Anrufsteuerungsfunktion: Das Gerät stellt die Benutzerschnittstelle bereit, während die Kommunikationsplattform bestimmt, wie der Anruf sein Ziel erreicht.
Die Frontplatte und das Gehäuse bilden die physische Grenze zwischen der internen Elektronik und der Arbeitsumgebung. Einige Reinraumtelefone verwenden Edelstahl für die freiliegende Frontplatte und platzieren den größten Teil des Gehäuses hinter der Montagefläche.
Diese Bauweise kann die Menge der in den Raum hineinragenden Ausrüstung reduzieren und eine gleichmäßige Bedienoberfläche bieten. Die tatsächliche Eignung eines Materials oder Gehäuses hängt jedoch von den Anforderungen der einzelnen Anlage ab.
Eine Edelstahl-Frontplatte beispielsweise sollte nicht automatisch als Nachweis für eine bestimmte Reinraumklassifizierung, GMP-Konformität, antibakterielle Leistung oder Beständigkeit gegen eine bestimmte Reinigungsschemikalie interpretiert werden. Wo diese Eigenschaften erforderlich sind, müssen sie anhand der relevanten Produktdokumentation und Projektspezifikation verifiziert werden.
Was passiert, wenn ein Anruf getätigt wird?
Ein Anruf von einem Reinraumtelefon umfasst mehrere Teile des Kommunikationssystems, obwohl der Prozess für den Benutzer einfach erscheint.
Stellen Sie sich einen Bediener in einem kontrollierten Produktionsbereich vor, der einen Prozesszustand bemerkt, der gemeldet werden muss. Der Bediener verwendet das lokale Telefon und wählt das erforderliche Ziel aus, entweder durch Wählen einer Nebenstelle oder durch Verwendung einer vordefinierten Ruftaste.
Das Telefon sendet die Anrufanforderung über das IP-Netzwerk an die SIP-Kommunikationsplattform. Die Plattform identifiziert das Ziel und wendet das konfigurierte Call-Routing an. Der Anruf kann dann einem Leitstellen-Dispatcher-Telefon, einem anderen SIP-Telefon oder einem anderen autorisierten Kommunikationsgerät angeboten werden.
Sobald der entfernte Teilnehmer antwortet, wird der Sprachpfad aufgebaut. Sprache von der Reinraumseite wird vom Mikrofon erfasst und über das Netzwerk übertragen. Audio vom entfernten Teilnehmer wird an das Reinraumtelefon zurückgegeben und über seinen Lautsprecher wiedergegeben.

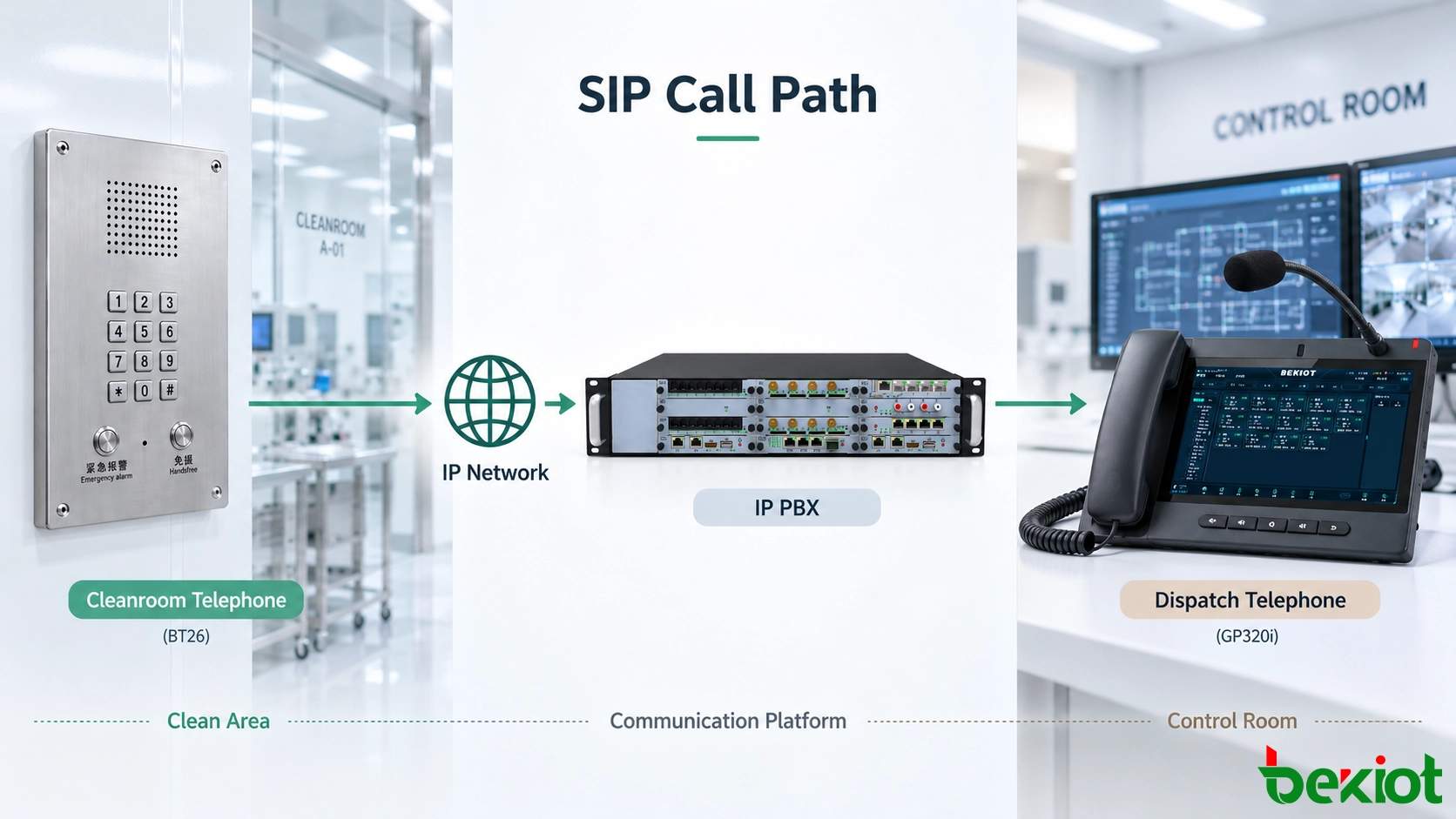

Der vereinfachte Pfad ist:
Reinraumtelefon → IP-Netzwerk → SIP-Plattform → Leitstand-Telefon
Die Plattform ist wichtig, weil sie das ursprüngliche Telefon vom endgültigen Ziel trennt. Das Reinraumgerät benötigt nicht unbedingt eine dedizierte physische Verbindung direkt zum Leitstand. Stattdessen kann die Kommunikationsplattform Anrufe gemäß den Nummerierungs- und Betriebsregeln der Anlage routen.
Dieselbe Architektur unterstützt eingehende Anrufe. Wenn der Leitstand mit Personal in einem bestimmten Reinbereich sprechen muss, kann der Bediener die diesem Standort zugewiesene Nebenstelle anrufen.

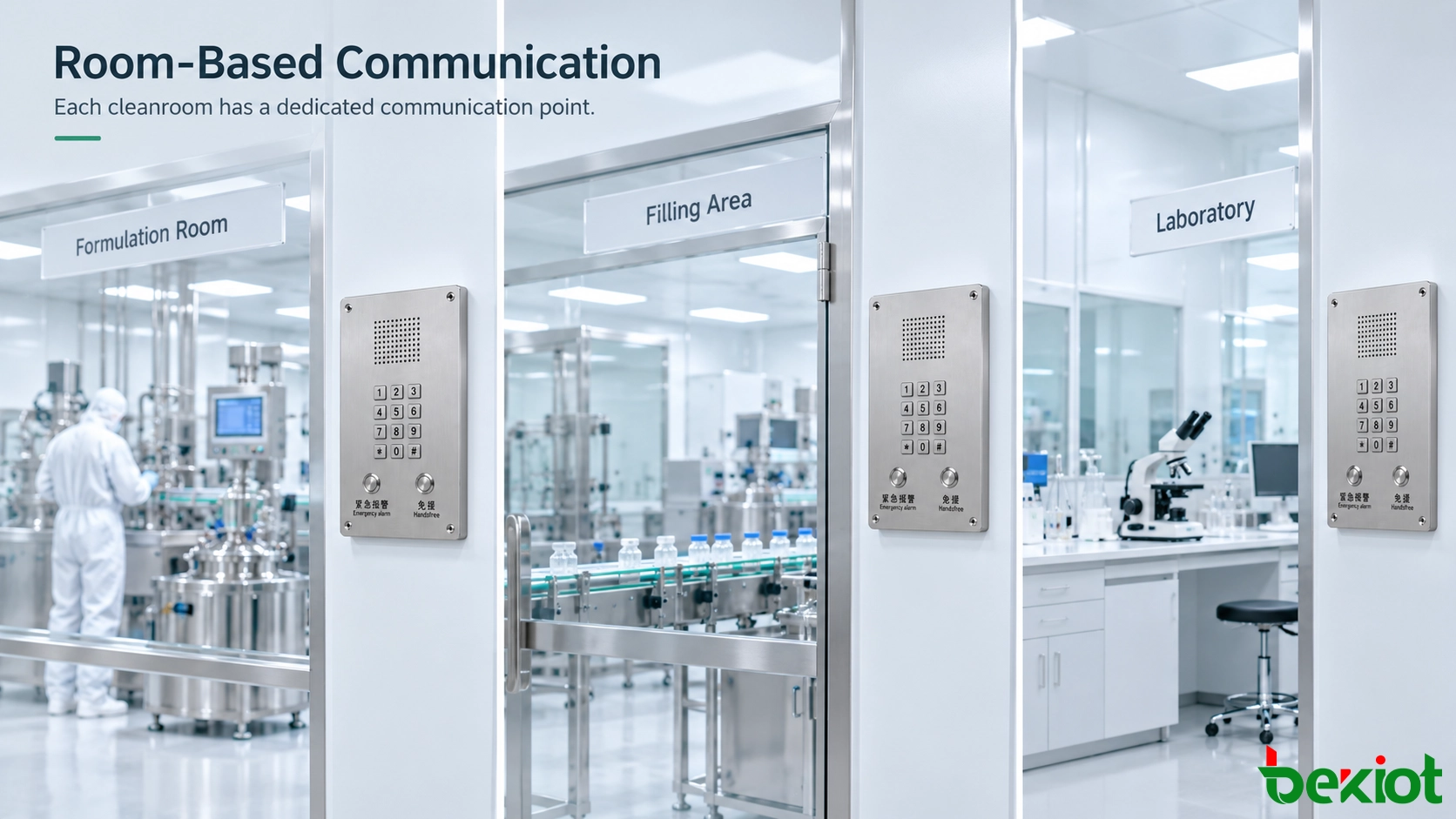

Dadurch entsteht eine nützliche Beziehung zwischen Telefonnummern und physischen Bereichen. Anstatt dass jede Nebenstelle einen einzelnen Mitarbeiter repräsentiert, können einige Nebenstellen Räume oder Betriebszonen repräsentieren.
Zum Beispiel:
Nebenstelle 6101 — Formulierungsraum;
Nebenstelle 6102 — Abfüllbereich;
Nebenstelle 6103 — Reiner Korridor;
Nebenstelle 6104 — Labor.
Wenn der Abfüllbereich den Leitstand anruft, kann die Ursprungsnebenstelle anzeigen, woher die Kommunikationsanforderung stammt. Wenn der Leitstand diesen Bereich erreichen muss, kann er dieselbe Nebenstellenstruktur verwenden, um den Rückruf aufzubauen.
In einer größeren Anlage kann dieses raumbasierte Nummerierungskonzept die Kommunikationsorganisation vereinfachen, weil die Identität mit dem Standort verbunden bleibt, auch wenn sich Personal und Arbeitsschichten ändern.
Warum einen festen Kommunikationspunkt verwenden?
Moderne Anlagen verfügen über mehrere Möglichkeiten zur Bereitstellung von Sprachkommunikation. Personal kann mobile Funkgeräte, drahtlose Geräte, Smartphones oder andere tragbare Endgeräte verwenden. Ein Reinraumtelefon dient einem anderen betrieblichen Zweck.
Mobile Kommunikation ist im Allgemeinen mit der Person verbunden, die das Gerät trägt. Wenn sich der Benutzer bewegt, bewegt sich das Kommunikationsgerät mit ihm. Dies ist nützlich für Wartungsteams, Vorgesetzte und andere Mitarbeiter, die an mehreren Standorten arbeiten.
Ein fest installiertes Telefon ist mit einem Ort verbunden.
Sein Wert besteht darin, dass der Kommunikationspunkt an einem bekannten Standort verfügbar bleibt, unabhängig davon, welcher Mitarbeiter dort arbeitet. Schichtwechsel ändern den physischen Standort nicht, und das Personal muss nicht wissen, welche Person gerade ein bestimmtes Funkgerät trägt.
Betrachten Sie einen Abfüllraum, der über mehrere Schichten betrieben wird. Verschiedene Bediener können tagsüber im Raum arbeiten, aber der Leitstand benötigt weiterhin eine vorhersehbare Möglichkeit, denjenigen zu erreichen, der gerade anwesend ist. Eine diesem Raum zugewiesene Nebenstelle bietet einen solchen Pfad.
Dasselbe Prinzip kann auf ein Labor, einen reinen Korridor, einen Prozessraum oder einen anderen kontrollierten Bereich angewendet werden.
Feste und mobile Kommunikation müssen einander daher nicht ersetzen. Sie können unterschiedliche Kommunikationsbeziehungen innerhalb derselben Anlage adressieren.
Ein mobiles Funkgerät kann einem Wartungstechniker folgen, der sich zwischen Gebäuden bewegt, während ein Reinraumtelefon für autorisiertes Personal in einem bestimmten Raum verfügbar bleibt. Wo erforderlich, kann die breitere Kommunikationsarchitektur diese Ressourcen verbinden, um die Koordination zwischen stationären und mobilen Benutzern zu unterstützen.
Der Unterschied besteht daher weniger darin, eine Technologie gegenüber einer anderen zu wählen, sondern vielmehr darin, zu entscheiden, ob die Kommunikationsidentität einer Person folgen oder mit einem Ort verbunden bleiben soll.
Wo Reinraumtelefone eingesetzt werden
Reinraumtelefone sind überall dort relevant, wo Personal in einem kontrollierten Bereich einen direkten Sprachpfad zu Personen benötigt, die für Überwachung, Koordination oder technischen Support außerhalb dieses Bereichs verantwortlich sind.
Die Kommunikationsbeziehung ändert sich mit der Betriebsumgebung.
In der pharmazeutischen Produktion kann der Kommunikationspfad von einem Formulierungs-, Abfüll- oder Verarbeitungsraum zu einem Produktionsleiter oder zentralen Leitstand verlaufen. Personal kann einen Gerätezustand melden, technischen Support anfordern oder eine Betriebsanweisung bestätigen, ohne den kontrollierten Bereich zu verlassen, nur um ein Bürotelefon zu finden.
Pharmazeutische Anlagen können auch standortspezifische Verfahren anwenden, die Geräteoberflächen, Materialien und Reinigung regeln. Das Telefon muss daher sowohl als Kommunikationsgerät als auch als Ausrüstungsteil innerhalb der kontrollierten Produktionsumgebung betrachtet werden.
In der Halbleiter- und Präzisionselektronikfertigung kann die Beziehung zwischen einer einzelnen Prozesszone und einer zentralen Betriebsposition bestehen. Große reine Produktionsflächen können mehrere Arbeitsbereiche enthalten, sodass mehrere Telefone erkennbare Kommunikationspunkte über die Anlage hinweg bereitstellen können.
In dieser Anordnung identifiziert die Nebenstelle den Bereich, aus dem der Anruf stammt. Ein Leitstandbediener kann daher einen Prozessstandort von einem anderen unterscheiden, auch wenn zu unterschiedlichen Zeiten unterschiedliches Personal dort arbeitet.
In Labors ist die Kommunikationsgrenze oft direkter: Personal im kontrollierten Raum muss mit Kollegen außerhalb sprechen. Ein lokales Telefon bietet diesen Sprachpfad, ohne dass die Person im Raum für routinemäßige Kommunikation den Raum verlassen muss.
Ähnliche Kommunikationsbeziehungen können in medizinischen, Forschungs-, Lebensmittelproduktions- und anderen kontrollierten Umgebungen auftreten. Die Tatsache, dass zwei Anlagen beide den Begriff „Reinraum“ verwenden, bedeutet jedoch nicht, dass ihre Umgebungsanforderungen identisch sind.
Die Produkteignung sollte daher auf den tatsächlichen Betriebsbedingungen, den Anlagenanforderungen und der für das Projekt geltenden technischen Dokumentation basieren.
Ein praktischer SIP-Endpunkt
Das Becke Telcom BT26 Reinraum-IP-Freisprechtelefon ist ein Beispiel für ein Kommunikationsendgerät für saubere Produktion und andere kontrollierte Arbeitsbereiche.
Das Telefon verwendet eine gebürstete SUS304-Edelstahl-Frontplatte und eine bündig montierte Struktur. Mikrofon, Lautsprecher, Tastatur und Rufsteuerung sind in die Frontschnittstelle integriert, sodass Personal ohne Verwendung eines herkömmlichen Telefonhörers kommunizieren kann.
Von der Netzwerkseite verwendet das BT26 IP/RTP-Sprachübertragung und kann mit SIP-basierten IP-PBX-, Softswitch- und IMS-Kommunikationsplattformen verbunden werden.
Dadurch kann das Gerät als Nebenstelle innerhalb einer größeren Kommunikationsarchitektur betrieben werden und nicht als isoliertes Punkt-zu-Punkt-Telefon.
Beispielsweise kann ein in einem Produktionsraum installiertes BT26 eine eigene Nebenstelle haben, während ein Dispatcher-Telefon im Leitstand die entsprechende Bedienposition bereitstellt. Die IP-PBX oder SIP-Plattform verwaltet die Anrufbeziehung zwischen den beiden Standorten.
Dasselbe Telefon kann mit anderen autorisierten SIP-Geräten kommunizieren, wenn die Plattform und der Nummerierungsplan dies erlauben. Dadurch kann der Reinraum-Kommunikationspunkt an einem breiteren Sprachsystem der Anlage teilnehmen, anstatt auf ein permanent verdrahtetes Ziel beschränkt zu sein.
Verwandtes Produkt: BT26 Reinraum-IP-Freisprechtelefon
Bei dieser Art der Bereitstellung stellt das Telefon die Sprachschnittstelle innerhalb des kontrollierten Bereichs bereit, während das Netzwerk und die Kommunikationsplattform diesen Standort mit Personen verbinden, die an anderer Stelle der Anlage für Überwachung, Koordination oder technischen Support verantwortlich sind.
Häufig gestellte Fragen
Braucht jedes Reinraumtelefon eine eigene Nebenstellennummer?
Nicht unbedingt. Der Nummerierungsplan hängt davon ab, wie das Kommunikationssystem ausgelegt ist. Die Zuweisung einer individuellen Nebenstelle zu jedem Telefon kann jedoch die raumbasierte Kommunikation leichter identifizierbar und verwaltbar machen.
In einer Anlage mit mehreren kontrollierten Bereichen ermöglichen separate Nebenstellen dem Leitstand, einen Standort von einem anderen zu unterscheiden. Dies kann besonders nützlich sein, wenn dieselbe Bedienposition Anrufe aus mehreren Produktionsräumen erhält.
Kann ein Reinraumtelefon mit einem Standard-SIP-Telefon kommunizieren?
Ja, vorausgesetzt, beide Geräte sind mit derselben SIP-Kommunikationsumgebung kompatibel und das erforderliche Call-Routing ist konfiguriert.
Ihre physischen Designs müssen nicht identisch sein. Ein Reinraumtelefon kann für die Verwendung innerhalb eines kontrollierten Bereichs ausgelegt sein, während die andere Seite des Anrufs ein Büro-SIP-Telefon oder ein Leitstand-Telefon ist. Die SIP-Plattform stellt die Kommunikationsbeziehung zwischen ihnen bereit.
Ist eine separate IP-PBX für Reinraumtelefone erforderlich?
Normalerweise nicht. Wenn die Anlage bereits eine kompatible SIP-basierte IP-PBX oder Kommunikationsplattform betreibt, können Reinraumtelefone oft als Teil des vorhandenen Sprachsystems registriert werden.
Ob eine separate Plattform geeignet ist, hängt von Faktoren wie Netzwerkarchitektur, Systemtrennung, Sicherheitsrichtlinien und projektspezifischen Kommunikationsanforderungen ab und nicht nur vom Telefon.
Was passiert, wenn das IP-Netzwerk nicht verfügbar wird?
Ein SIP-Reinraumtelefon hängt vom Netzwerkpfad und den für den Aufbau eines Anrufs erforderlichen Kommunikationsdiensten ab. Wenn ein relevantes Netzwerksegment, ein Ethernet-Switch oder ein SIP-Dienst nicht verfügbar wird, können Anrufe, die von diesem Teil der Infrastruktur abhängen, unterbrochen werden oder nicht zustande kommen.
Wo Sprachkommunikation bei Netz- oder Stromausfällen erforderlich ist, sollte die Ausfallsicherheit auf Systemebene berücksichtigt werden. Je nach Projekt kann dies Netzwerkredundanz, Notstromversorgung, redundante Kommunikationsserver oder eine alternative Kommunikationsmethode umfassen.
