Schleifenstrom ist der elektrische Strom, der durch einen geschlossenen Stromkreis fließt, sobald ein Gerät, eine Leitung, ein Sensor oder ein Endgerät den Pfad schließt. In Kommunikations- und Steuerungssystemen wird er genutzt, um Leitungszustände anzuzeigen, Feldgeräte zu versorgen, Analogwerte zu übertragen, Stromkreise zu überwachen oder zu bestätigen, dass ein elektrischer Pfad aktiv ist.

Der Begriff wird in mehreren praktischen Bereichen verwendet. In der analogen Telefonie fließt Schleifenstrom durch die Teilnehmerleitung, wenn ein Telefon abgehoben wird; Vermittlungsstelle, PBX oder Gateway erkennen so, dass die Leitung benutzt wird. In der Industrieinstrumentierung überträgt eine 4–20-mA-Stromschleife Messwerte von Sensoren an Steuerungen. In Alarm- und Sicherheitssystemen hilft der Schleifenstrom zu erkennen, ob ein Kreis normal, offen, kurzgeschlossen oder ausgelöst ist.

Ein geschlossener Pfad mit Aussagekraft

Elektrischer Strom fließt nur, wenn ein vollständiger Pfad vorhanden ist. Dieses einfache Prinzip wird in realen Systemen wertvoll, weil Vorhandensein, Fehlen oder Höhe des Stroms Informationen darstellen können. Ein Gerät kann anhand des Stromverhaltens erkennen, ob eine Leitung frei, aktiv, gestört oder mit einem Messsignal belegt ist.

In analogen Telefonsystemen ist die Leitung gewöhnlich im Ruhezustand, wenn der Hörer aufgelegt ist. Hebt der Benutzer den Hörer ab, wird der Kreis geschlossen und Strom fließt. Diese Änderung teilt der Vermittlungsstelle, PBX oder dem analogen Gateway mit, dass Dienst angefordert wird; danach kann das System Wählton liefern, Ziffern annehmen, den Ruf leiten und den Rufzustand überwachen.

In Industrie- und Gebäudesystemen wird dieselbe Grundidee anders genutzt. Ein Sensor kann den Schleifenstrom regeln, um Temperatur, Druck, Füllstand, Durchfluss, Position oder Gaskonzentration abzubilden. Eine Steuerzentrale kann den Strom überwachen, um die Feldverdrahtung zu prüfen. Der Strom ist dadurch sowohl elektrische Größe als auch Systemstatussignal.

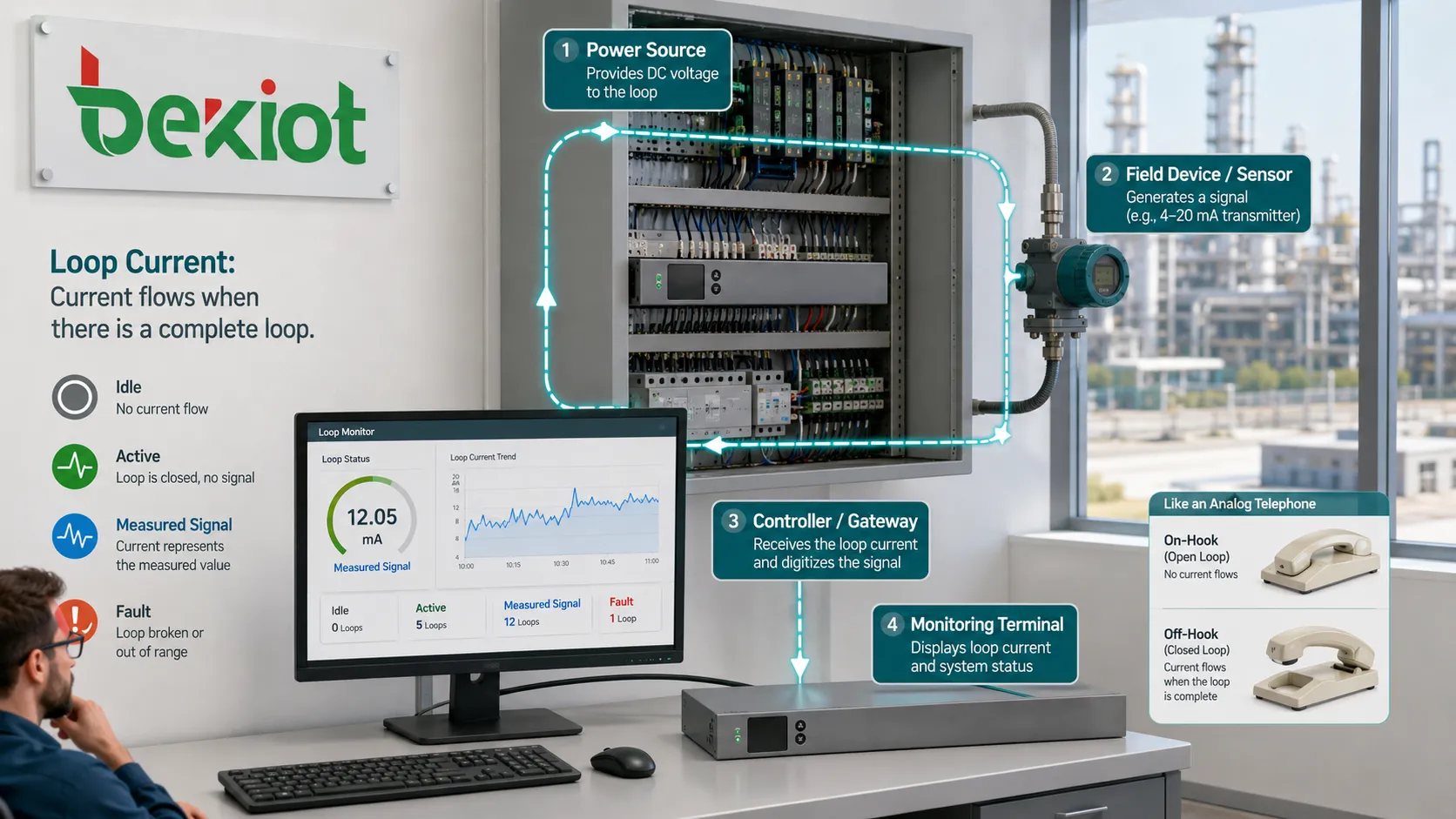

Wie der Stromkreis aktiv wird

Stromquelle

Eine Schleife benötigt eine elektrische Energiequelle. In der Telefonie kann sie von einer Leitungsbaugruppe, einem PBX-Port, einem analogen Telefonadapter oder einer Gateway-Schnittstelle stammen. In der Industrieinstrumentierung kommt sie von einer Schleifenspeisung, einer Eingabekarte, einem Signalwandler oder der Versorgung eines Transmitters.

Die verfügbare Spannung muss hoch genug sein, um den erforderlichen Strom durch die gesamte Schleife zu treiben, einschließlich Kabelwiderstand, Gerätebürde, Schutzbauteilen und Eingangsschaltung. Ist die Versorgung zu schwach, kann die Schleife bei langen Leitungen instabil werden oder ausfallen.

Last und Feldgerät

Das angeschlossene Gerät steuert oder verbraucht einen Teil der Schleifenenergie. Telefon, analoges Endgerät, Sensormessumformer, Relaiskontakt, Alarmeingang oder Messgerät können Bestandteil der Schleife sein. Impedanz und interne Elektronik beeinflussen den Stromfluss.

Ein analoges Telefon verändert zum Beispiel beim Abheben den Leitungszustand. Ein 4–20-mA-Transmitter verändert den Strom entsprechend der Prozessgröße. Eine Alarmschleife ändert ihren Zustand, wenn ein Kontakt öffnet oder schließt.

Rückleiter

Der Rückleiter vollendet den Stromkreis. Ist ein Leiter gebrochen, getrennt, korrodiert oder falsch abgeschlossen, kann der Strom nicht normal fließen. Das zeigt sich als fehlender Wählton, fehlgeschlagene Sensorablesung, Alarm für offene Schleife oder offline gemeldetes Feldgerät.

Da Schleifensysteme von Durchgängigkeit abhängen, ist die Verdrahtungsqualität entscheidend. Lose Klemmen, oxidierte Steckverbinder, beschädigte Isolation, Wassereintritt und schlechte Spleiße können intermittierende und schwer auffindbare Fehler verursachen.

Überwachungseingang

Die Empfangsseite erkennt Strom, Spannungsabfall oder Zustandsänderung. Eine PBX erkennt Abhebestrom. Ein analoger SPS-Eingang wandelt Strom in einen Messwert um. Eine Alarmzentrale bewertet, ob der Kreis normal oder anormal ist.

Der Eingang muss zum Schleifentyp passen. Ein Stromschleifensensor am falschen Bereich, falsche Polarität oder zu hohe Bürde kann falsche Messwerte oder Geräteschäden verursachen.

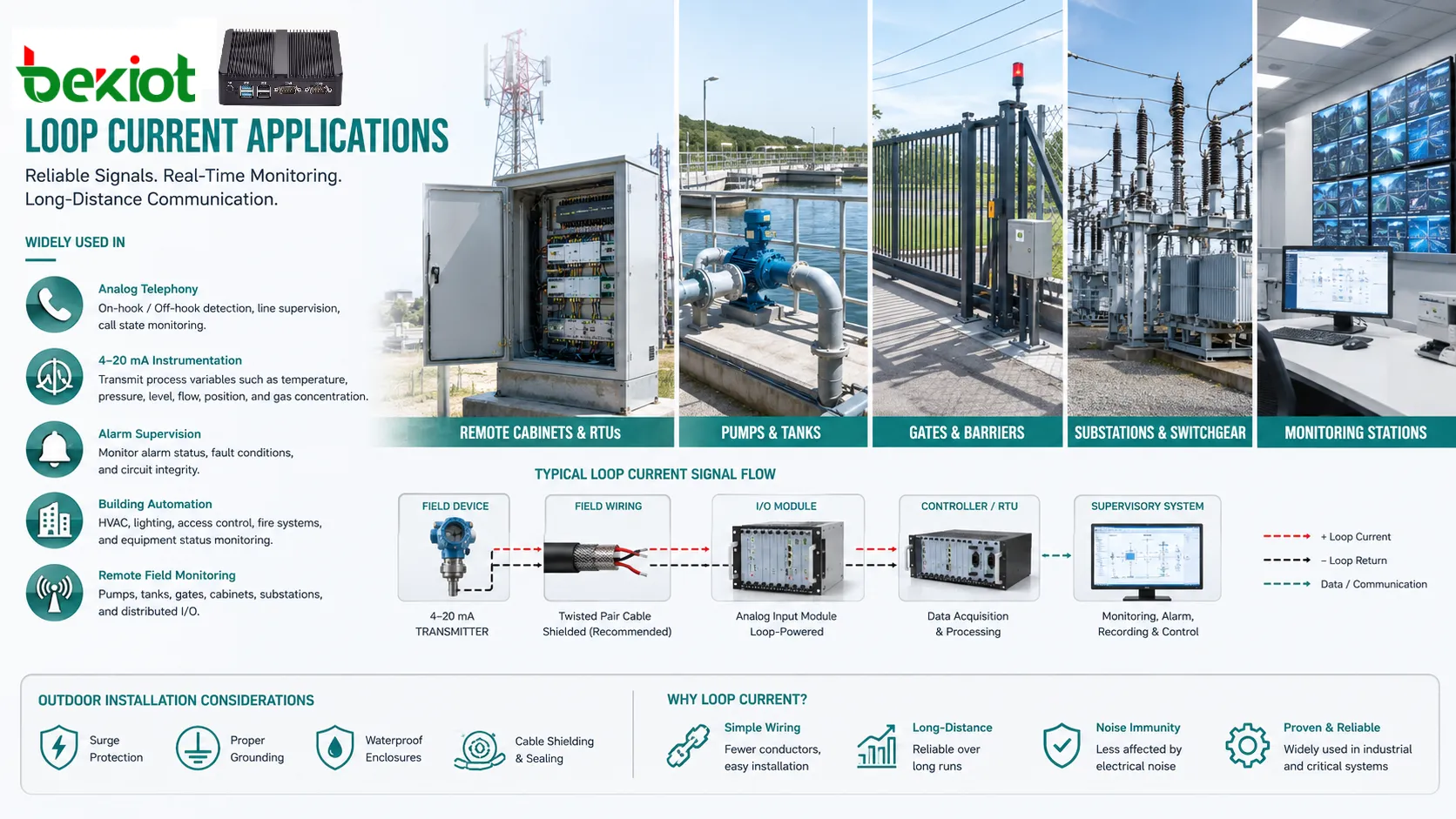

Häufige Formen in realen Systemen

Telefonische Teilnehmerleitungen

In der klassischen analogen Telefonie ist Schleifenstrom zentral für die Leitungsüberwachung. Bei aufgelegtem Telefon zieht der Kreis keinen normalen Sprechstrom. Beim Abheben schließt sich die Schleife, Strom fließt, und Vermittlungsstelle oder PBX beginnen mit der Rufverarbeitung.

Das Prinzip bleibt relevant, wenn analoge Telefone an VoIP-Gateways, ATAs, Aufzugstelefone, Notruftelefone, Hoteltelefone, Faxgeräte oder alte PBX-Ports angeschlossen sind. Selbst bei IP-Kernnetzen hängt der analoge Port weiterhin vom Schleifenverhalten ab.

4–20mA-Instrumentierung

Die 4–20-mA-Stromschleife ist in der industriellen Messung weit verbreitet. Ein Transmitter sendet einen Strom, der proportional zum Messwert ist; typischerweise steht 4 mA für das untere und 20 mA für das obere Ende des Messbereichs.

Dieses Verfahren ist geschätzt, weil Stromsignale über lange Kabel weniger empfindlich gegen Spannungsabfall sind als Spannungssignale. Es ermöglicht auch Fehlererkennung: Ein Wert nahe 0 mA deutet eher auf offene Leitung, defekten Transmitter oder Verdrahtungsproblem als auf einen gültigen kleinen Messwert hin.

Alarmüberwachungskreise

Alarmzentralen und Sicherheitssysteme nutzen überwachte Schleifen, um offene Kreise, Kurzschlüsse, Normalzustände oder Alarmbedingungen zu erkennen. Abschlusswiderstände, Stromschwellen und Eingangsüberwachung helfen, reale Auslösung von Verdrahtungsfehlern zu unterscheiden.

Das ist wichtig für Einbruch, Brandalarm, Notruf, Zutrittskontrolle und Gebäudemonitoring, weil die Integrität der Verdrahtung vor einem Notfall bekannt sein muss.

Steuer- und Relaisschleifen

Steuerkreise verwenden Schleifenstrom, um Relais zu erregen, Eingänge zu aktivieren, Anzeigen zu treiben oder Befehlswege zu bestätigen. In einfachen Systemen schließt ein Schalter die Schleife und die Last schaltet ein; in komplexen Systemen lesen Steuerungen und Software den Schleifenzustand.

Solche Schleifen sind üblich in Industriemaschinen, Gebäudeautomation, Pumpensteuerung, Lichtverteilungen und Feldsignalkreisen.

Warum er bei der Bereitstellung nützlich ist

Ein praktischer Vorteil ist Einfachheit. Eine Schleife kann Energie und Signal auf direkte Weise übertragen, Leiter reduzieren und Feldverdrahtung verständlicher machen. In vielen analogen und industriellen Systemen ist der Strom selbst die Nachricht.

Ein weiterer Vorteil ist Überwachung. Das System kann erkennen, ob ein Kreis aktiv, inaktiv, getrennt, kurzgeschlossen oder außerhalb des erwarteten Bereichs ist. Techniker finden so Leitungsfehler schneller, und Bediener wissen, ob Feldgeräte funktionsfähig sind.

Strombasierte Signalisierung funktioniert bei richtiger Auslegung auch über Entfernung gut. In der Instrumentierung vertragen Stromschleifen Kabelspannungsabfälle besser als viele Spannungssignale. In der Telefonie ermöglichte Schleifenüberwachung die Verwaltung sehr vieler Teilnehmerleitungen mit einfachen elektrischen Zuständen.

Der Wert des Schleifenstroms liegt darin, elektrische Kontinuität in Betriebsinformation zu verwandeln: aktiv, inaktiv, gemessen, gestört, ausgelöst oder überwacht.

Auslegungsfaktoren vor der Installation

Spannungsbudget

Die Schleifenversorgung muss genügend Spannung für den gesamten Kreis liefern. Planer sollten Kabellänge, Leiterwiderstand, Gerätespannungsabfall, Eingangsbürde, Schutzgeräte und Temperatureinflüsse berücksichtigen.

Ist das Spannungsbudget zu klein, funktioniert der Kreis vielleicht am Prüfplatz, versagt aber nach der Installation, weil der reale Kabelweg länger oder die angeschlossene Last größer ist.

Strombereich

Der erwartete Strombereich muss zum Empfangsgerät passen. Telefonport, Analogeingang, Relaisinput, Alarmzentrale oder Sensorempfänger können jeweils ein anderes Stromverhalten erwarten.

Ein falscher Bereich kann falsche Zustände, ungenaue Werte oder Elektronikschäden verursachen. Projektdokumente sollten Normal-, Alarm-, Fehler- und Maximalströme klar angeben.

Polarität

Einige Stromschleifen sind polaritätsempfindlich, besonders bei aktiver Elektronik, Dioden, Überspannungsschutz oder gespeisten Transmittern. Verpolung kann den Betrieb stoppen oder instabile Messwerte erzeugen.

Die Polarität sollte bei der Inbetriebnahme geprüft werden. Farbcodierung hilft, aber Feldprüfung bleibt wichtig, weil Kabelpaare an mehreren Stellen verlängert oder verbunden sein können.

Kabelwiderstand

Lange Kabelstrecken erhöhen den Widerstand. In einer Stromschleife erzeugt dieser Widerstand Spannungsabfall. Kann die Quelle diesen Abfall nicht überwinden, erreicht die Schleife den erforderlichen Strom nicht.

Größere Leiterquerschnitte, kürzere Wege, passende Versorgungsspannung und richtige Eingangsburde verbessern die Zuverlässigkeit über Entfernung.

Isolation und Erdung

Erdung und Isolation beeinflussen Störfestigkeit und Sicherheit. In Industrieanlagen können Erdpotentialunterschiede unerwünschte Strompfade erzeugen. In Kommunikationssystemen führt schlechte Erdung zu Brummen, Rauschen oder Überspannungsrisiko.

Isolationsmodule, Überspannungsschutz, korrekte Potentialausgleichsverbindung und sorgfältige Schirmauflage können bei rauen oder langen Installationen nötig sein.

Wartungstipps für stabilen Betrieb

Unter realer Last messen

Schleifenstrom sollte gemessen werden, wenn das Gerät angeschlossen ist und unter realen Bedingungen arbeitet. Ein getrennter Kreis kann normal wirken, aber ausfallen, sobald das Feldgerät tatsächlich Strom zieht.

Bei Telefonleitungen prüfen Techniker Auflegespannung, Abhebestrom, Rufverhalten und Leitungswiderstand. Bei Instrumentierungsschleifen prüfen sie Nullpunkt, Mittelwert und Endwert.

Klemmen und Verbindungen prüfen

Lose oder korrodierte Klemmen sind häufige Ursachen intermittierender Stromprobleme. Vibration, Feuchte, Staub, Temperaturwechsel und schlechte Ausführung schwächen Verbindungen schrittweise.

Wartung sollte physische Inspektion einschließen, nicht nur Softwarediagnose. Feste Klemmen, saubere Kontakte und geschützte Abzweigdosen verbessern die langfristige Zuverlässigkeit.

Feuchte und Leckpfade suchen

Wassereintritt kann Leckstrom, Korrosion, falsche Werte oder instabiles Schleifenverhalten verursachen. Außengeräte, Erdleitungen, Aufzugsschächte, Fabrikböden und Küstenumgebungen sind besonders anfällig.

Abgedichtete Gehäuse, Kabelverschraubungen, Tropfschleifen, Entwässerung, korrosionsbeständige Klemmen und regelmäßige Prüfung reduzieren feuchtebedingte Fehler.

Kalibrierung prüfen

In Messsystemen muss Schleifenstrom dem richtigen physikalischen Wert entsprechen. Ein 12-mA-Signal steht nur dann für den erwarteten Mittelwert, wenn Transmitter- und Steuerungsskalierung übereinstimmen.

Nach dem Austausch von Sensoren, Steuerungen oder Analogeingangskarten sollten Skalierung und Kalibrierung geprüft werden. Falsche Skalierung lässt ein gesundes Signal falsch erscheinen.

Fehlerschwellen überprüfen

Einige Systeme definieren Stromschwellen für offene Leitung, Kurzschluss, Normalzustand, Alarm oder Sensorfehler. Sind sie schlecht konfiguriert, können Fehler übersehen oder Störalarme erzeugt werden.

Die Schwellen sollten zu Datenblatt, Kabelbedingungen, Abschlusswiderstand und Eingangsverhalten der Zentrale passen.

Anwendungen über verschiedene Systeme

Analoge Telefonie

Telefonsysteme nutzen Schleifenstrom, um Auflege- und Abhebezustände zu erkennen. PBX-Ports, Amtsleitungen, analoge Gateways und ATAs wissen dadurch, wann ein Benutzer einen Anruf beginnt oder beendet.

Schleifenstrom ist auch bei der Fehlersuche an analogen Telefonen, Faxgeräten, Aufzugs- und Notruftelefonen, Hoteltelefonen und alten Schnittstellen wichtig. Zu wenig Strom kann schwachen Betrieb verursachen, anormaler Strom weist auf Leitungs- oder Gerätefehler hin.

Industrielle Prozesssteuerung

In Fabriken, Versorgungsanlagen, Chemiewerken, Wasseraufbereitung und Energieanlagen werden Stromschleifen zur Messung von Druck, Temperatur, Durchfluss, Füllstand, Ventilstellung und Gaskonzentration eingesetzt.

Die Technik bleibt verbreitet, weil sie einfach, robust und mit vielen SPS, DCS-Systemen, Schreibern und Feldtransmittern kompatibel ist.

Gebäudeautomation

Gebäudesysteme nutzen Stromschleifen für HVAC-Sensoren, Druckaufnehmer, Klappenrückmeldung, Tankfüllstände, Pumpenzustand und Energiemessung.

Zuverlässige Schleifenauslegung liefert stabile Messwerte und reduziert falsche Wartungsrufe durch Leitungsrauschen oder falsche Skalierung.

Sicherheits- und Alarmsysteme

Überwachte Kreise in Brandalarm, Sicherheit, Gasdetektion, Zutrittskontrolle und Notfallmonitoring nutzen das Schleifenverhalten zur Erkennung von Normalzustand, Alarm, Öffnung oder Kurzschluss.

Sie erfordern sorgfältige Installation, weil ein Verdrahtungsfehler wie ein echter Alarm wirken oder einen echten Alarm verdecken kann, wenn die Überwachung schlecht ausgelegt ist.

Entfernte Feldgeräte

Entfernte Pumpen, Tanks, Tore, Schränke, Umspannwerke und Messstationen nutzen Schleifensignale, weil die Verdrahtung einfach ist und bei richtiger Auslegung über große Entfernungen funktioniert.

Bei Außeninstallationen werden Überspannungsschutz, Erdung, Wasserdichtung und Kabelschirmung besonders wichtig.

Häufige Fehlersymptome

Kein Strom

Kein Strom deutet meist auf offene Leitung, getrenntes Gerät, gebrochenen Leiter, ausgefallene Versorgung, durchgebrannte Sicherung, verpolte Verdrahtung oder falsche Klemme hin. In der Telefonie zeigt sich das als keine Abhebeerkennung oder kein Wählton; in der Instrumentierung als Null- oder Fehlerwert.

Der erste Schritt ist die Prüfung von Versorgung, Durchgängigkeit, Polarität und physischem Leitungsweg.

Strom zu niedrig

Niedriger Strom kann durch übermäßigen Kabelwiderstand, schwache Versorgungsspannung, hohe Eingangsburde, alterndes Feldgerät, schlechten Kontakt oder teilweise beschädigten Leiter entstehen.

Das Problem tritt manchmal nur bei langen Leitungen oder bei einem bestimmten Betriebszustand des Feldgeräts auf.

Strom zu hoch

Hoher Strom kann Kurzschluss, falsche Verdrahtung, falschen Gerätetyp, defekten Transmitter, überbrückten Widerstand oder beschädigten Eingang bedeuten. Er sollte schnell untersucht werden, weil überhöhter Strom Geräte beschädigen kann.

Strombegrenzte Versorgungen und Schutzsicherungen reduzieren das Risiko schwerer Schäden.

Instabile Messwerte

Schwankender Strom kann von losen Klemmen, elektrischem Rauschen, schlechter Schirmung, Feuchte, defekten Sensoren, instabiler Versorgung oder Erdschleifen stammen. Er kann auch auftreten, wenn der Prozess tatsächlich schnell variiert.

Techniker sollten echte Prozessänderungen von elektrischer Instabilität trennen, indem sie das Signal an mehreren Punkten der Schleife messen.

Falsche Statusanzeige

Alarm- oder Telefonsysteme zeigen falsche Zustände, wenn Schwellen, Widerstände, Polarität oder Geräteeigenschaften nicht zur Eingangsauslegung passen. Bei überwachten Kreisen ist ein falsch platzierter Abschlusswiderstand häufig.

Die Prüfung des Verdrahtungsplans und der realen Stromwerte identifiziert meist die Abweichung.

Schleifenstromprobleme sind oft zuerst physisch und erst danach logisch. Kabelzustand, Klemmen, Polarität, Feuchte und Versorgungskapazität sollten geprüft werden, bevor ein Softwarefehler angenommen wird.

Checkliste für die Bereitstellung

Definieren Sie zunächst den Zweck der Schleife. Telefon-, Sensor-, Alarmüberwachungs- und Relaissteuerungsschleifen haben nicht denselben Strombereich oder dasselbe Diagnoseverhalten.

Bestätigen Sie vor der Installation Versorgung, erwarteten Strombereich, maximalen Schleifenwiderstand, Kabellänge, Leiterquerschnitt, Eingangsburde, Polarität und Schutzkomponenten.

Kennzeichnen Sie Feldklemmen klar mit Schleifennummer, Signaltyp, Polarität, Gerätename und Ziel. Gute Kennzeichnung reduziert Verdrahtungsfehler und beschleunigt Wartung.

Messen und dokumentieren Sie Basiswerte bei der Inbetriebnahme. Normalstrom, Fehlerstrom, Alarmstrom und Betriebsbereich sollten dort aufgezeichnet werden, wo es relevant ist.

Schützen Sie Außen- und Langstreckenkreise mit geeignetem Überspannungsschutz, Erdung, Schirmung und Gehäuseabdichtung. Feldbedingungen bestimmen die Langzeitzuverlässigkeit oft stärker als das Schleifenkonzept.

Langzeitbetrieb und Dokumentation

Schleifenbasierte Systeme sollen häufig viele Jahre laufen. Für zuverlässigen Betrieb sollten Wartungsteams Verdrahtungspläne, Kalibrierungen, Strommessungen, Datenblätter, Klemmenpläne und Fehlerhistorien aktuell halten.

Beim Austausch eines Feldgeräts muss das neue Gerät mit der ursprünglichen Schleifenauslegung verglichen werden. Ein Transmitter kann andere Spannungsanforderungen haben, ein Telefon-Gateway anderen Leitungsstrom liefern und eine Alarmzentrale andere Überwachungsschwellen nutzen.

Nach Änderungen sollten Techniker die Schleife unter Normal- und Fehlerbedingungen erneut testen. Ein scheinbar angeschlossener Kreis kann dennoch falsche Zustände melden, wenn Schwellen, Skalierung oder Verdrahtungsreihenfolge geändert wurden.

FAQ

Kann Schleifenstrom mit einem normalen Multimeter gemessen werden?

Ja, wenn das Messgerät den erforderlichen Strombereich unterstützt und korrekt in Reihe zur Schleife angeschlossen wird. Falsche Messgeräteplatzierung kann den Kreis unterbrechen oder das Messgerät beschädigen.

Warum beginnt eine 4–20mA-Schleife bei 4mA statt bei 0mA?

Der Live-Zero-Wert von 4 mA hilft, einen gültigen Minimalwert von offener Leitung, Drahtbruch, defektem Transmitter oder Versorgungsausfall zu unterscheiden.

Was bedeutet niedriger Schleifenstrom auf einer analogen Telefonleitung?

Er kann auf große Kabellänge, hohen Leitungswiderstand, schwachen Line-Card-Ausgang, schlechte Verbindungen, beschädigte Verdrahtung oder zu geringe Stromaufnahme des Geräts hinweisen.

Können zwei Geräte eine Stromschleife gemeinsam nutzen?

Nur wenn die Schleife dafür ausgelegt ist. Einige Schleifen erlauben Reihengeräte oder schleifengespeiste Anzeigen, aber zusätzliche Geräte erhöhen den Spannungsabfall und können die Genauigkeit beeinflussen.

Was ist nach dem Austausch eines Feldtransmitters zu prüfen?

Prüfen Sie Polarität, Schleifenspannung, Strombereich, Skalierung, Kalibrierung, Eingangsburde, Erdung, Schirmanschluss und ob die Steuerung über den gesamten Messbereich den erwarteten Wert liest.
