Feldrufe müssen zuverlässig beantwortet werden

Öl- und Gasbetriebsbereiche sind meist weit verteilt. Ein einzelner Bohrplatz kann weit vom Bereitschaftsraum entfernt sein, während Bohrlochköpfe, Ventilgruppen, Separatoren, Heizer, Messgeräte, Leitungsabzweige und elektrische Schaltschränke über verschiedene Positionen verteilt sind. Wenn Feldpersonal eine Abweichung feststellt, verlängert die ausschließliche Nutzung von Mobiltelefonen, Funkgeräten oder der Weg zurück zum Bereitschaftsraum die Reaktionskette.

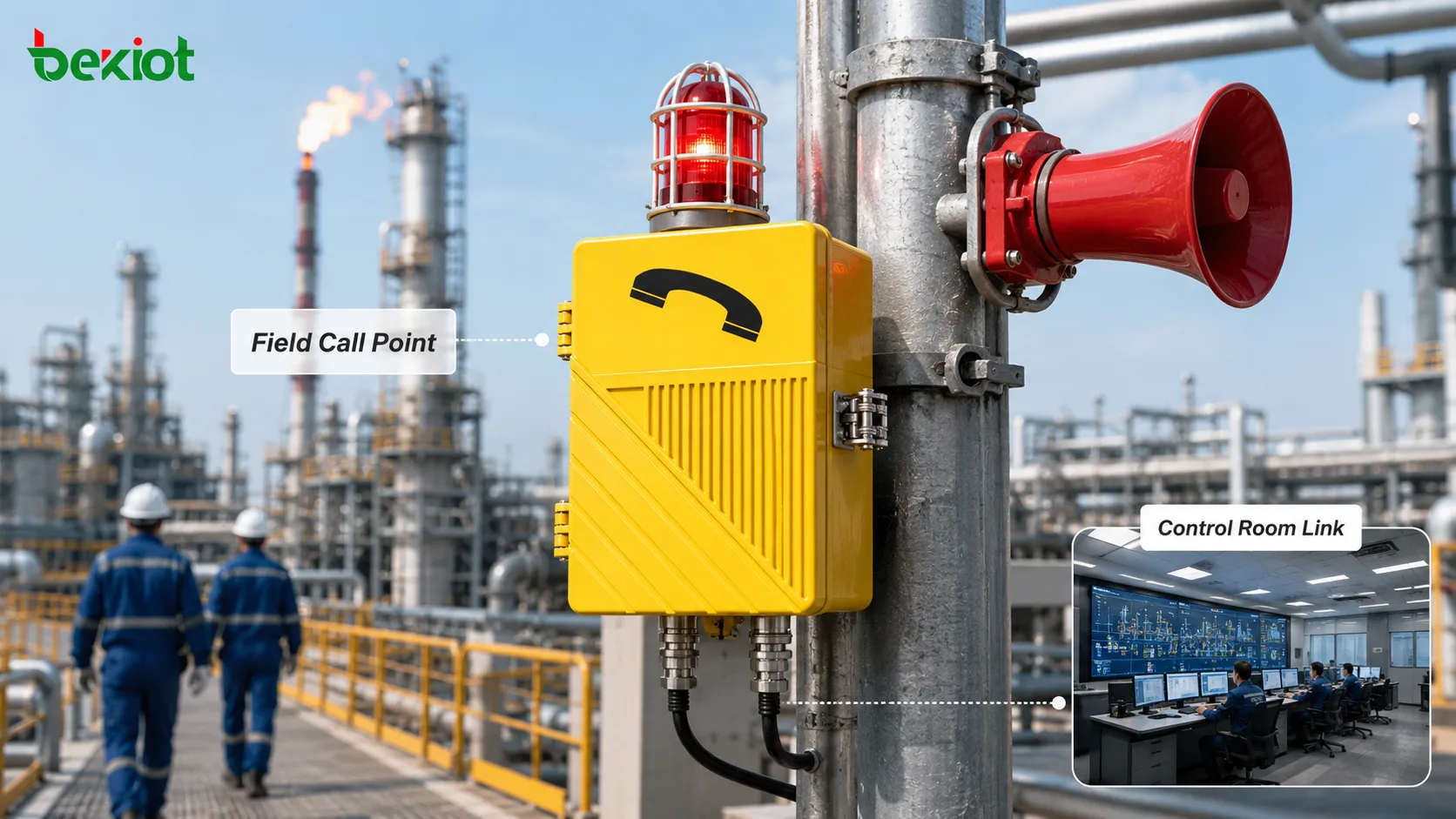

Das erste Problem, das eine explosionsgeschützte Ruf- und Beschallungsstation löst, ist ein fester Kommunikationszugang für gefährdete oder abgelegene Punkte. Sie wird an einem geplanten Ort installiert. Die Mitarbeiter wissen, wo sie einen Ruf absetzen können, und die Leitwarte kann anhand des Rufpunkts sofort den zugehörigen Bereich erkennen. Diese Ortsklarheit ist im Öl- und Gasfeldbetrieb entscheidend, weil viele Ereignisbewertungen nicht nur davon abhängen, was gesagt wird, sondern auch davon, „woher der Ruf kommt“.

„Eine Antwort erhalten“ bedeutet außerdem, dass Anweisungen aus der Leitwarte direkt ins Feld zurückgegeben werden können. Auf Öl- und Gasstandorten gibt es häufig Anlagenlärm, Wind, Fahrzeugbewegungen sowie Pumpen- und Verdichtergeräusche, sodass mündliche Weitergabe unzuverlässig ist. Mit Beschallungsfunktion kann die Leitwarte Hinweise, Warnungen oder Evakuierungsanweisungen gezielt an ausgewählte Bereiche senden, ohne auf wiederholte manuelle Weitergabe angewiesen zu sein.

Im Unterschied zu gewöhnlichen Telefonen eignen sich explosionsgeschützte Ruf- und Beschallungsstationen besser als „erste Kontaktstelle“ im Öl- und Gasfeldbetrieb. Sie unterstützen Meldungen von Abweichungen, Anlagenbestätigungen, Inspektionskommunikation, Verladekoordination, vorübergehende Hinweise, Notrufe und Bereichsdurchsagen. Je häufiger sie im Regelbetrieb genutzt werden, desto leichter lässt sich ihr Betriebszustand erkennen und erhalten und desto größer ist das Vertrauen in sie im Notfall.

Gefahrenbereiche benötigen geschützte Endgeräte

Im Öl- und Gasfeldbetrieb können brennbare Gase, Kohlenwasserstoffdämpfe, nebelartige Medien und explosionsfähige Atmosphären auftreten. Bohrlochköpfe, Separatorbereiche, Ventilräume, Messstationen, Verdichterzonen, Tanklager und Verladestellen können unter bestimmten Betriebsbedingungen eine gefährliche Atmosphäre bilden. Ist die Kommunikationstechnik für diese Bereiche nicht geeignet, kann sie selbst zum Sicherheitsrisiko werden.

Gewöhnliche Kommunikationsendgeräte sind hauptsächlich für Büros oder allgemeine Innenbereiche ausgelegt. Gehäuse, Tasten, Leitungsanschlüsse, elektrische Struktur, Verdrahtung und Schutzart sind nicht auf die Anforderungen explosionsfähiger Atmosphären ausgelegt. Auch wenn ein normales Telefon einwandfrei funktioniert, bedeutet das nicht, dass es in einem explosionsgefährdeten Öl- und Gasbereich sicher installiert werden darf.

Eine explosionsgeschützte Ruf- und Beschallungsstation berücksichtigt die Sicherheitsanforderungen für Gefahrenbereiche bereits als grundlegende Konstruktionsvorgabe. Zu betrachten sind Gehäuseschutz, Kabeleinführung, Erdung, Abdichtung, Materialwahl, Begrenzung der elektrischen Energie, mechanische Festigkeit und die Installationsart vor Ort. Bei Öl- und Gasprojekten müssen Kommunikationsendgeräte zu Gefährdung, Installationsort und betrieblichen Vorgaben passen.

Dies ist einer der Hauptgründe, warum solche Stationen notwendig sind. Öl- und Gasfelder verfügen zwar über verschiedene Kommunikationsmittel, doch bestimmte Schlüsselstellen benötigen ein festes Endgerät, das sowohl die Anforderungen des Gefahrenbereichs erfüllt als auch Sprachrufe und Beschallungsdurchsagen unterstützt. Genau diese Lücke schließen explosionsgeschützte Ruf- und Beschallungsstationen.

Ruf und Beschallung müssen einen geschlossenen Kommunikationskreislauf bilden

Notfallkommunikation in Öl- und Gasfeldern kann weder nur auf einseitigen Meldungen noch nur auf Punkt-zu-Punkt-Gesprächen beruhen. Eine einseitige Durchsage kann warnen, bestätigt aber nicht die Lage im Feld. Ein einzelner Telefonruf kann ein Problem melden, erreicht jedoch nicht gleichzeitig benachbarte Bereiche. Der Wert einer explosionsgeschützten Ruf- und Beschallungsstation liegt darin, „vom Feld ausgelöste Rufe“ und „Durchsageanweisungen der Leitwarte“ zu einem geschlossenen Ablauf zu verbinden.

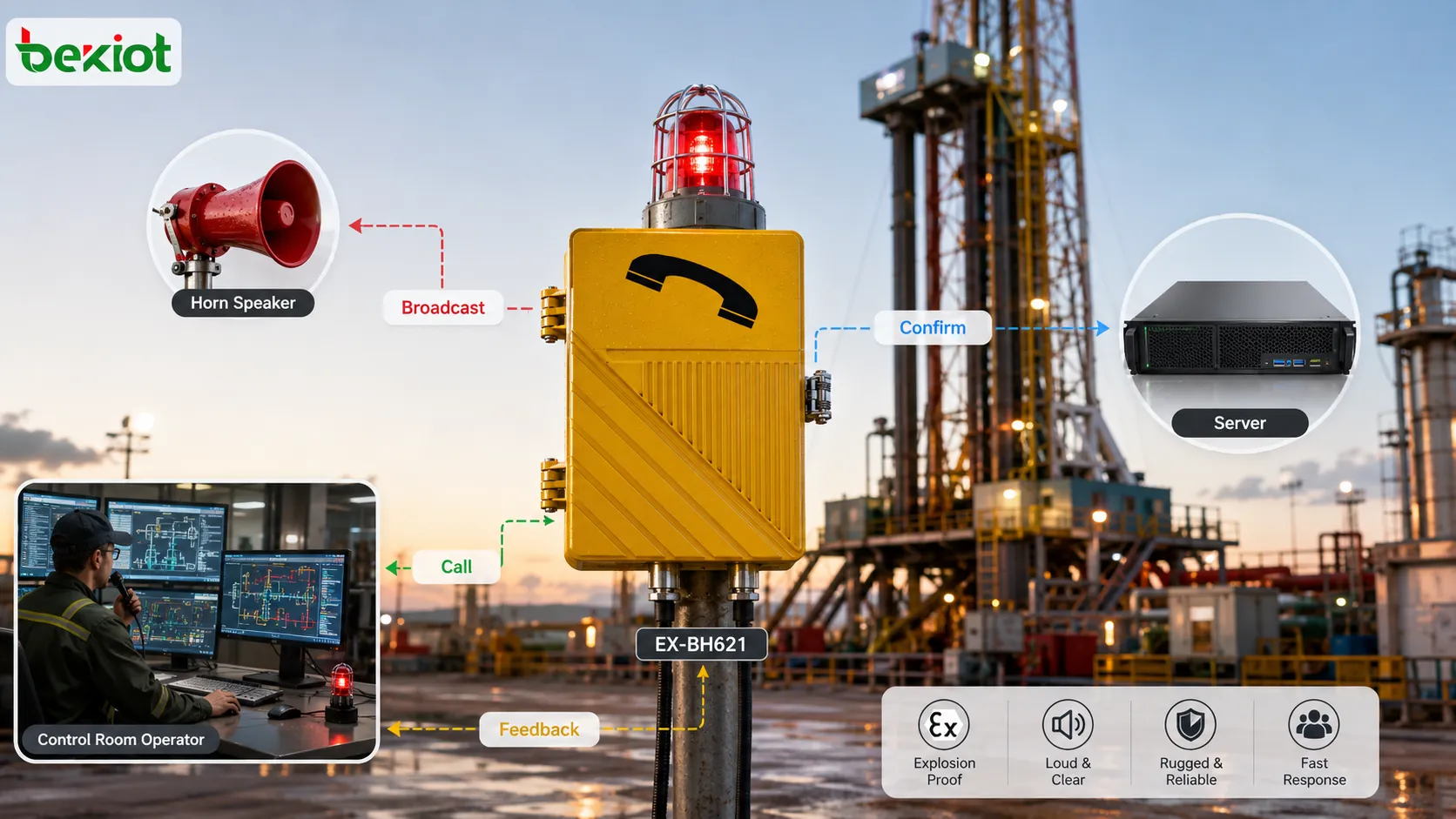

Beispielsweise kann ein Inspektor an einem Bohrplatz bei ungewöhnlichem Geruch sofort über die Rufstation die Leitwarte kontaktieren. Nach der Bestätigung kann die Leitwarte eine Warnung an diesen Bohrplatz oder benachbarte Bereiche senden und das Personal auffordern, einen bestimmten Leitungsabschnitt zu meiden, einen Vorgang zu stoppen, eine Messung abzuwarten oder gemäß Notfallplan zu evakuieren. Falls weitere Bestätigung nötig ist, kann die Leitwarte die Zweiwegekommunikation mit dem Feld fortsetzen.

Dieser geschlossene Ablauf ist für Öl- und Gasfelder geeigneter als reine Funkkommunikation oder reine Beschallung. Feldereignisse erfordern meist zunächst Bestätigung, dann Benachrichtigung und anschließend Rückmeldung. Meldung der Abweichung, Bewertung durch die Leitwarte, Bereichsbenachrichtigung, Bestätigung im Feld, weitere Maßnahmen und Protokollierung bilden zusammen einen vollständigen Notfallkommunikationsprozess.

Auf Systemebene können explosionsgeschützte Ruf- und Beschallungsstationen an Leitstellenplattformen, SIP-Systeme, Beschallungsanlagen, Aufzeichnungssysteme oder Alarmkopplungssysteme angebunden werden. Dadurch ist ein Feldruf kein isoliertes Ereignis mehr und eine Durchsage keine spontane Zurufaktion. Beides wird Bestandteil eines einheitlichen Leitstellen- und Sicherheitsmanagementprozesses.

Lärmbereiche erfordern verständliche Sprache

Öl- und Gasstandorte sind laut. Verdichter, Pumpen, Heizer, Generatoren, Fahrzeuge, Lüftungsanlagen und Verladeeinrichtungen erzeugen kontinuierlichen Lärm. Sandstürme, Regen, Schnee und große Metallkonstruktionen können die Sprachübertragung zusätzlich beeinträchtigen. Selbst wenn ein Telefon verfügbar ist, kann es wegen des hohen Geräuschpegels schwierig sein, klar zu hören oder zu sprechen.

Explosionsgeschützte Ruf- und Beschallungsstationen müssen zwei Aspekte der Sprachqualität abdecken. Erstens muss beim Ruf aus dem Feld das Mikrofon oder der Hörer die Sprache klar übertragen. Zweitens müssen die Mitarbeiter die Durchsage der Leitwarte verstehen können. Notfallkommunikation ist nicht nur eine Frage der Lautstärke, sondern vor allem der Sprachverständlichkeit.

In Öl- und Gasumgebungen ist „klar verstanden werden“ deutlich wichtiger als „sehr laut sein“. Eine übermäßig verstärkte, stark verzerrte Durchsage kann zwar hörbar sein, aber inhaltlich unverständlich bleiben. Meldungen sollten kurz, klar und zielgerichtet sein, etwa „Verladung stoppen“, „Vom nördlichen Rohrgestell fernbleiben“ oder „Zum Sammelpunkt gehen“.

Geräteauswahl und Montageort beeinflussen die Sprachleistung direkt. Die Rufstation sollte weder unmittelbar an der stärksten Lärmquelle noch an einem schwer erreichbaren Ort installiert werden. Die Beschallungsabdeckung sollte anhand von Anlagenlayout, Lärmrichtung, Laufwegen und Gebäudereflexionen geprüft werden. Sprach- und Beschallungstests unter realen Betriebsbedingungen sind wesentlich aussagekräftiger als reine Datenblattwerte.

Abgelegene Bohrplätze benötigen eine zentrale Disposition

Öl- und Gasfelder unterscheiden sich von gewöhnlichen Fabriken. Eine Station kann mehrere Bohrplätze, Leitungsabschnitte und abgelegene Betriebspunkte betreuen. Inspektion, Wartung, temporäre Arbeiten und Fahrzeugdisposition finden in unterschiedlichen Bereichen statt. Fehlt an entfernten Punkten ein fester Kommunikationszugang, werden Meldungen möglicherweise erst manuell weitergegeben, bevor sie die Leitwarte erreichen; dies erhöht Verzögerung und Informationsverfälschung.

Explosionsgeschützte Ruf- und Beschallungsstationen können entfernte Punkte in eine einheitliche Leitstellenführung einbinden. Jede Station ist einem klar definierten Ort zugeordnet. Nach der Anbindung an die Plattform kann sie mit Stationsname, Bereichsname oder Nummer angezeigt werden. Bei einem eingehenden Ruf müssen Bediener nicht wiederholt fragen „Wo sind Sie?“, sondern erkennen den Ereignisbereich direkt am Rufpunkt.

Dieses feste Endgerät ist besonders wichtig für unbesetzte oder nur gering besetzte Bohrplätze. Inspektoren halten sich dort oft nur kurz auf. Wird ein Problem entdeckt, muss sofort das Bereitschaftszentrum erreicht werden. Die Rufstation kann so konfiguriert werden, dass sie direkt die Leitwarte, den Leitplatz oder die Bereitschaftsstelle anwählt, ohne dass erst eine Nummer gesucht werden muss.

Auch abgelegene Bohrplätze benötigen Beschallung. Die Leitwarte muss das Personal möglicherweise anweisen, sich einem Gerät nicht weiter zu nähern, auf eine Fernbestätigung zu warten, bei einer Ventilbetätigung mitzuwirken oder einen sicheren Bereich aufzusuchen. Einzelne Telefonanrufe sind ineffizient; zonenbezogene Durchsagen erreichen den Zielbereich schnell.

Alarmkopplung verkürzt die Reaktionszeit

Alarme in Öl- und Gasfeldern können aus vielen Quellen stammen: Gasdetektion, Brandalarm, ungewöhnlicher Druck, ungewöhnlicher Füllstand, Anlagenabschaltung, Zutrittskontrollereignisse, Notruftaster oder Videoinspektion. Nach einem Alarm besteht die zentrale Aufgabe darin, die Alarmmeldung in eine Maßnahme im Feld umzusetzen und sie nicht nur auf einem Bildschirm in der Leitwarte anzuzeigen.

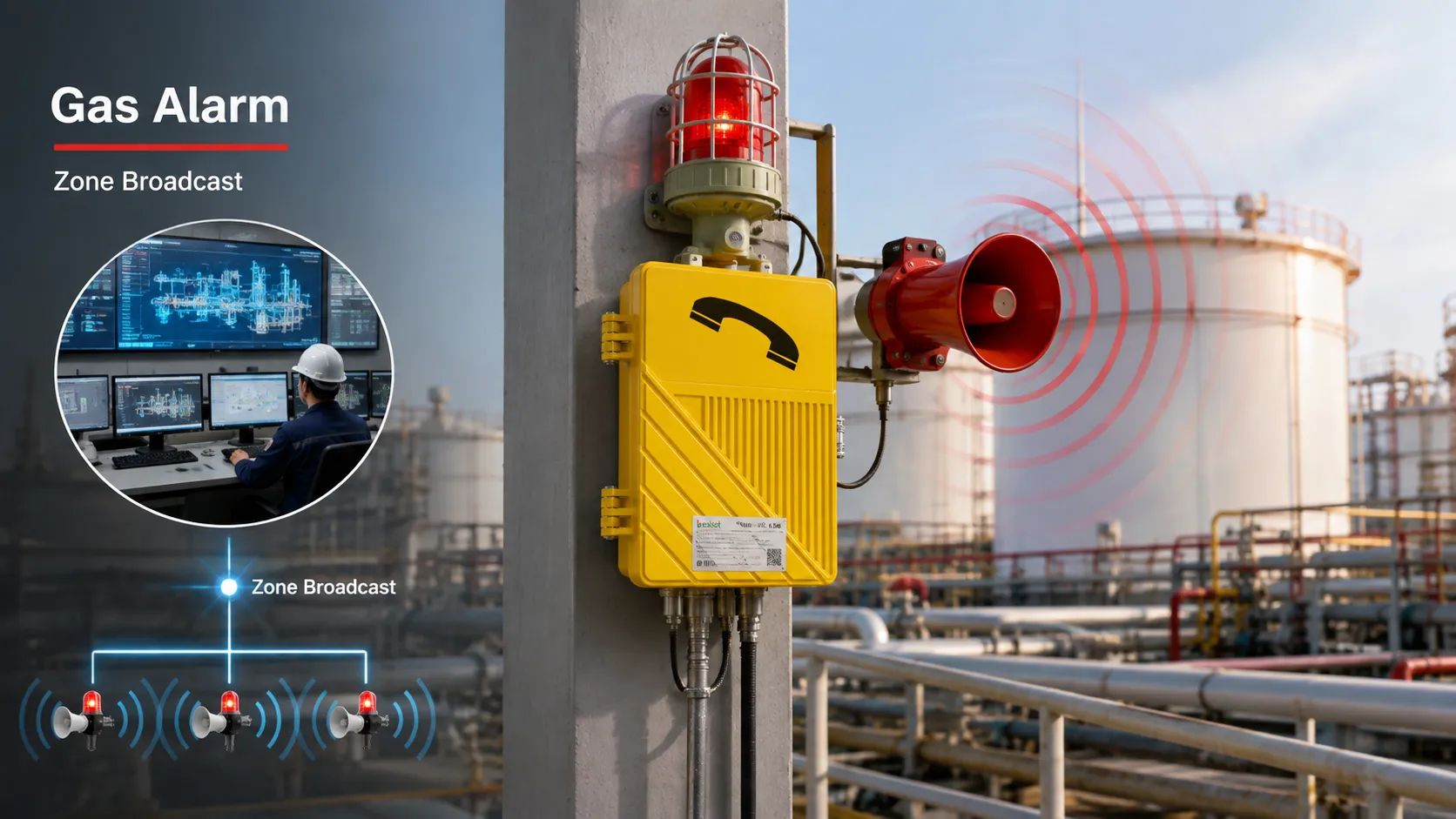

Explosionsgeschützte Ruf- und Beschallungsstationen können mit Alarmsystemen gekoppelt werden. Wird in einem bestimmten Bereich ein Alarm ausgelöst, kann die Plattform das Bereitschaftspersonal informieren und eine Durchsage an die betroffene Zone senden. Je nach Projektauslegung kann das System außerdem voraufgezeichnete Meldungen abspielen, akustische und optische Alarme auslösen, einen Sprachkanal aufbauen oder Rufprotokolle mit dem Alarmereignis verknüpfen.

Diese Kopplung verkürzt die Zeit zwischen „Gefahrenerkennung“ und „Benachrichtigung im Feld“. Ereignisse in Öl- und Gasfeldern entwickeln sich oft schrittweise. Personal nur eine Minute früher zum Arbeitsstopp, zum Verlassen eines Gefahrenbereichs oder zum Abschalten eines Prozesses aufzufordern, kann helfen, eine Eskalation zu verhindern.

Auch Alarmkopplungen müssen abgestuft werden. Nicht jeder Alarm sollte eine standortweite Durchsage auslösen. Ein Hinweis niedriger Priorität kann nur einen Wartungspunkt betreffen. Ein Gasalarm kann zunächst den lokalen und angrenzende Bereiche abdecken. Ein größerer Brand oder eine Leckage kann eine breitere Benachrichtigung erfordern. Die Zonenfunktion der Ruf- und Beschallungsstationen passt zu dieser abgestuften Meldelogik.

Extreme Witterung prüft die Zuverlässigkeit

Öl- und Gasfeldbetrieb findet häufig im Freien oder in halboffenen Bereichen statt. Geräte können hohen und niedrigen Temperaturen, starkem Wind, Staub, Regen, Schnee, Salznebel, UV-Strahlung, Tag-Nacht-Temperaturunterschieden und langen Phasen ohne direkte Aufsicht ausgesetzt sein. Für Kommunikationsendgeräte ist die dauerhafte Einsatzfähigkeit unter diesen Bedingungen ein wichtiger Wertmaßstab.

Explosionsgeschützte Ruf- und Beschallungsstationen müssen nicht nur die Sicherheitsanforderungen von Gefahrenbereichen erfüllen, sondern auch industrietauglichen mechanischen Schutz bieten. Gehäuse, Abdeckungen, Dichtungen, Scharniere, Verschlüsse, Kabeleinführungen, Hörerschnüre, Tasten, Lautsprecheröffnungen und Montagehalterungen müssen langfristiger Außenbeanspruchung standhalten. Jede Schwachstelle kann später zur Fehlerquelle werden.

Öl- und Gasfeldtechnik weist noch eine Besonderheit auf: Wartung ist oft aufwendig. Abgelegene Bohrplätze, Leitungsknoten und entfernte Ventilräume können Fahrzeugzugang, Arbeitsfreigaben und Personalplanung erfordern. Häufige Ausfälle erhöhen die Wartungskosten und mindern das Vertrauen in die Notfallkommunikation. Je stabiler das Gerät, desto eher kann das Feldpersonal darauf vertrauen.

Daher sollten Öl- und Gasprojekte nicht nur den anfänglichen Kaufpreis betrachten. Ein günstigeres Gerät, das zu Wassereintritt, Audioausfällen, lockerer Verdrahtung oder Tastenfehlern neigt, kann über den Lebenszyklus höhere versteckte Kosten verursachen. Zuverlässigkeit, Wartungsfreundlichkeit und Ersatzteilversorgung gehören in den Vergleich.

Nachvollziehbarkeit unterstützt das Sicherheitsmanagement

Das Sicherheitsmanagement in Öl und Gas legt großen Wert auf Prozessprotokolle. Nach einer Abweichung möchten Verantwortliche meist wissen, wann der Alarm auftrat, wer ihn bestätigte, ob aus dem Feld angerufen wurde, ob die Leitwarte Anweisungen durchsagte, welche Bereiche benachrichtigt wurden, welche Maßnahme angeordnet war und ob eine Rückmeldung einging. Nach der Systemanbindung können Ruf- und Beschallungsstationen solche Kommunikationsnachweise unterstützen.

Rufprotokolle, Sprachaufzeichnungen, Durchsageprotokolle, Alarmkopplungsprotokolle und Bedienlogs unterstützen Ereignisauswertung und Managementverbesserung. Sie dienen nicht nur der Verantwortlichkeitsklärung; wichtiger ist, dass sie Schwachstellen im Ablauf sichtbar machen. Wenn Personal in einem Bereich eine Durchsage nicht hört, kann die Abdeckung unzureichend sein. Wenn ein Rufpunkt lange nicht getestet wurde, kann der Wartungsprozess lückenhaft sein.

Nachvollziehbarkeit verbessert auch die tägliche Betriebsführung. Bereitschaftspersonal kann prüfen, welche Punkte online sind, wo die Rufqualität auffällig ist, welche Bereiche häufig beschallt werden und welche Geräte Wartung benötigen. Für Öl- und Gasfelder mit vielen verteilten Punkten sind Visualisierung und Nachvollziehbarkeit besonders praktisch.

Wenn das Kommunikationssystem an eine Leitstellenplattform oder ein Notfallmanagementsystem angebunden ist, ist die Rufstation mehr als Feldhardware. Sie wird Teil der Sicherheitsmanagementdaten und verbindet „jemand hat ein Problem erkannt“ mit „das System hat die Reaktion protokolliert“.

Die Auswahl muss über das Gehäuse hinausgehen

Bei der Auslegung explosionsgeschützter Ruf- und Beschallungsstationen für Öl- und Gasfelder sollte nicht nur betrachtet werden, ob das Gehäuse dick ist oder eine Ex-Kennzeichnung trägt. Eine sachgerechte Auswahl erfordert eine gemeinsame Bewertung von Bereichsgefährdung, Feldlärm, Kommunikationsart, Installationsbedingungen, Systemarchitektur, Beschallungsabdeckung und Wartungsplanung.

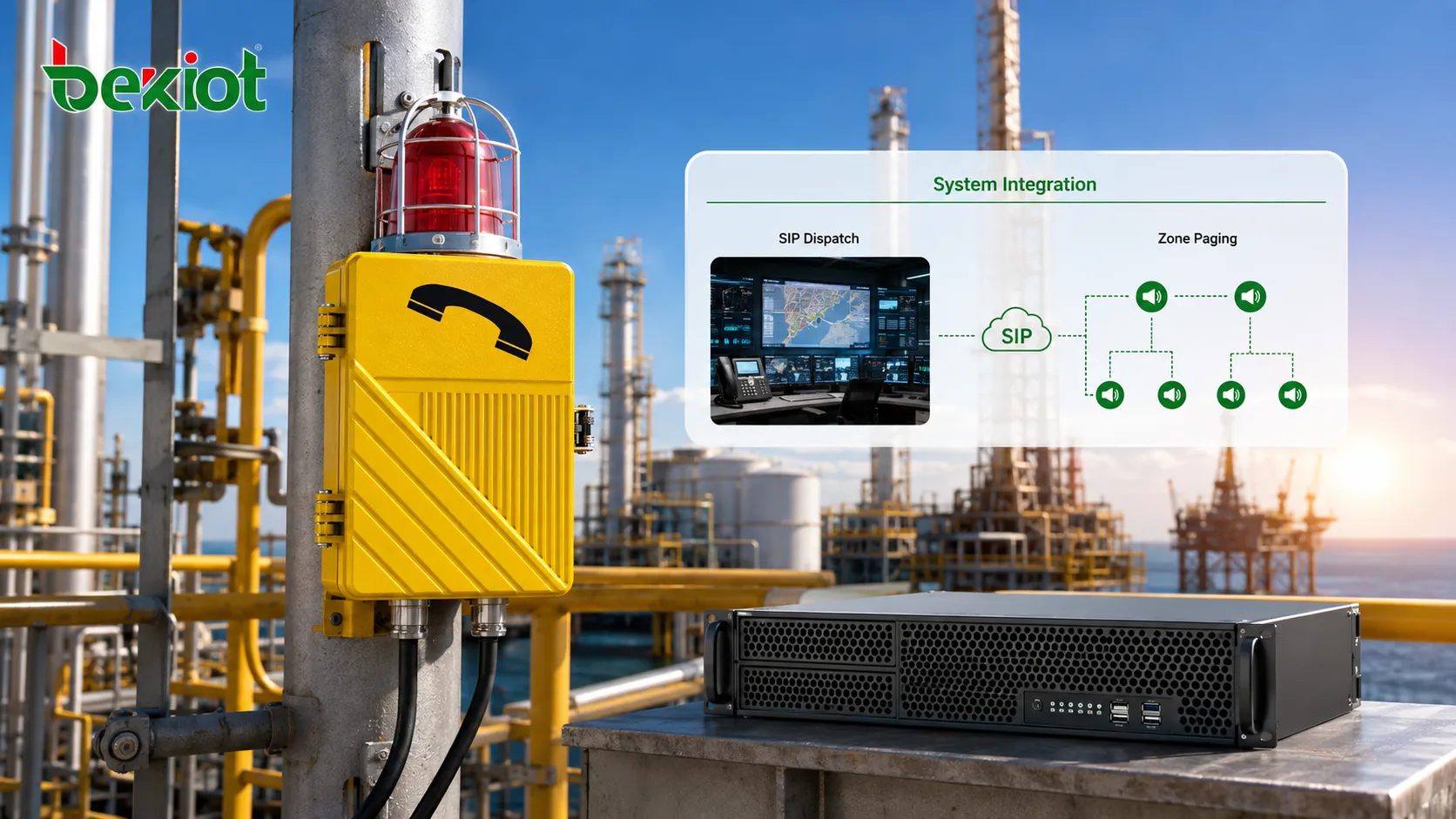

Zunächst ist zu prüfen, ob das Gerät die Anforderungen des Gefahrenbereichs erfüllt. Danach folgt die Kommunikationsschnittstelle: SIP/IP-Plattform, analoge Leitung, Leitstellensystem oder Beschallungsanlage? Anschließend werden die Funktionen festgelegt: Ein-Tasten-Ruf, Ziffernwahl, Hotlineruf, zonenbezogene Durchsage, voraufgezeichnete Sprache, Alarmkopplung, Aufzeichnung und Statusüberwachung können relevant sein.

Auch der Montageort ist entscheidend. Die Rufstation sollte leicht erreichbar, relativ sicher, eindeutig gekennzeichnet und wartungsfreundlich sein. Geräteblockaden, dauerhafte Wasseransammlungen, starke Korrosion und direkte Nähe zur stärksten Lärmquelle sind zu vermeiden. Die Beschallungsabdeckung sollte vor Ort geprüft werden, damit Anweisungen auch bei normalem Produktionslärm verständlich bleiben.

Das explosionsgeschützte Telefon EX-BH621 von Becke Telcom kann als Referenzoption für den Sprachzugang in Gefahrenbereichen von Öl- und Gasprojekten betrachtet werden. Wenn Explosionsschutz, Feldruf, Sprachverständlichkeit und Systemintegration gleichzeitig berücksichtigt werden müssen, sollte es als Bestandteil einer vollständigen Kommunikationslösung und nicht als isoliertes Einzelgerät bewertet werden.

Zusammenfassung

Explosionsgeschützte Ruf- und Beschallungsstationen sind im Öl- und Gasfeldbetrieb nicht deshalb notwendig, weil ein einzelnes gewöhnliches Kommunikationsmittel fehlt, sondern weil dort mehrere Anforderungen gleichzeitig bestehen: Sicherheit im Gefahrenbereich, Koordination über große Distanzen, hoher Lärm, schnelle Alarmreaktion, Zonenbenachrichtigung, Zweiwegebestätigung und Prozessnachvollziehbarkeit. Ein einzelnes Telefon, Funkgerät oder Beschallungssystem deckt diese Anforderungen häufig nicht vollständig ab.

Die Kernfunktion einer explosionsgeschützten Ruf- und Beschallungsstation besteht darin, Feldruf, Leitstellendisposition, zonenbezogene Durchsage und Alarmkopplung zu verbinden. Sie ermöglicht schnelle Meldungen aus dem Feld, schnelle Benachrichtigung durch die Leitwarte, stellt sicher, dass Notfallanweisungen den richtigen Bereich erreichen, und liefert Protokolle für spätere Auswertungen.

Für Bohrplätze, Sammelstationen, Verdichterzonen, Tanklager, Verladeplattformen, Ventilräume und abgelegene Inspektionspunkte bietet Becke Telcom industrielle explosionsgeschützte Kommunikationsprodukte einschließlich des Telefons EX-BH621 für Feldrufe, Notfallkommunikation und die Anbindung an Leitstellensysteme. Die Projektauswahl sollte sich nach Gefahrenbereichsanforderungen, Lärmbedingungen, Kommunikationsplattform, Beschallungszonen, Installationsbedingungen und langfristiger Wartungsplanung richten.

FAQ

Warum können Öl- und Gasfelder nicht nur auf Mobiltelefone oder Funkgeräte setzen?

Mobiltelefone können durch Sicherheitsvorgaben, Netzabdeckung und Akkustand eingeschränkt sein. Funkgeräte können unter Kanalbelegung, Funklöchern und geringer Nachvollziehbarkeit leiden. Feste explosionsgeschützte Ruf- und Beschallungsstationen bieten eindeutige Standorte, stabilen Zugang und direkte Verbindung zur Leitwarte.

Worin unterscheidet sich eine explosionsgeschützte Ruf- und Beschallungsstation von einem gewöhnlichen explosionsgeschützten Telefon?

Ein gewöhnliches explosionsgeschütztes Telefon konzentriert sich stärker auf Punkt-zu-Punkt-Gespräche. Eine Ruf- und Beschallungsstation berücksichtigt zusätzlich Feldruf, Bereichsdurchsage, Alarmkopplung und einheitliche Leitstellendisposition und eignet sich daher besser für Zonenbenachrichtigung und Notfallreaktion.

Welche Bereiche in Öl- und Gasfeldern eignen sich für die Installation?

Typische Bereiche sind Bohrlochkopfbereiche, Messstationen, Sammelstationen, Verdichterräume, Tanklager, Verladeplattformen, Ventilräume, Pumpenbereiche, abgelegene Inspektionspunkte und Standorte nahe Notfallsammelwegen.

Benötigt jeder Bereich eine Beschallungsfunktion?

Nicht unbedingt. Dies sollte anhand von Personaldichte, Lärmpegel, Risikostufe, Entfernung zur Leitwarte und Notfallplan entschieden werden. Manche Bereiche benötigen nur Rufen, andere Rufen und Beschallung und wieder andere zusätzlich Alarmkopplung.

Welche Tests sind nach der Installation erforderlich?

Zu prüfen sind Rufrouting, Sprachverständlichkeit, Beschallungsabdeckung, Alarmkopplung, Zonenauswahl, Aufzeichnungsprotokolle, Wiederanlauf nach Stromausfall, Netzwerk- oder Leitungsstabilität und die tatsächliche Verständlichkeit bei normalem Produktionslärm.
