Der Abschluss der Installation eines explosionsgeschützten Telefons bedeutet nicht automatisch, dass der Kommunikationspunkt übergabebereit ist. Ein sicher an der Wand montiertes Telefon, das im Netzwerk als online angezeigt wird und beim Abheben des Hörers Ton liefert, bestätigt lediglich, dass einige Grundbedingungen funktionieren. In Chemieanlagen, Öl- und Gasanlagen, Bergwerken, Lagerterminals und anderen explosionsgefährdeten Bereichen muss die ordnungsgemäße Abnahme vor Ort zusätzlich bestätigen, dass Installation, Verkabelung, reale Gespräche, Notrufrouting und Systemintegration wie vorgesehen funktionieren.

Zweck dieser Prüfung ist nicht, die Explosionsschutz-Zertifizierung des Produkts zu wiederholen. Vielmehr soll sichergestellt werden, dass die Installation vor Ort und die Systemkonfiguration die vorgesehenen Installationsbedingungen nicht beeinträchtigt haben. Gleichzeitig muss bestätigt werden, dass das Telefon in der realen Arbeitsumgebung eindeutig lokalisiert, bedient und gut verstanden werden kann und dass Notrufe das richtige Ziel erreichen. Deshalb sollte die Prüfung nach der Installation über einen einfachen Wähl- und Verbindungstest hinausgehen und einem strukturierten Ablauf folgen, der Installationskontrolle, Kommunikationsprüfung, Sprachtest vor Ort, Prüfung des Notrufpfads, Integrationstest und Prüfung von Störungsbedingungenumfasst.

Warum sollte die Installation vor dem ersten Testanruf geprüft werden?

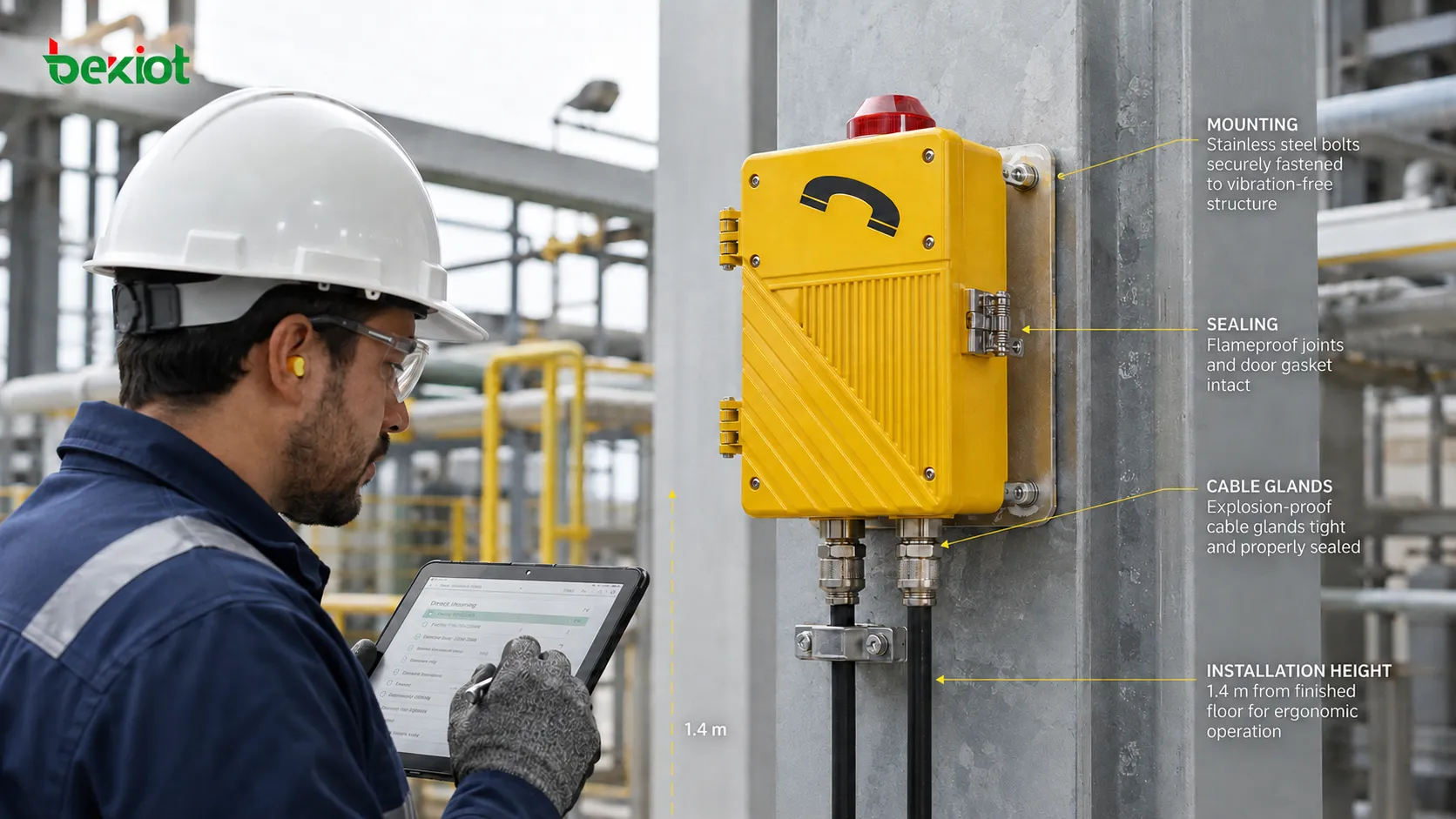

Die Abnahme vor Ort sollte normalerweise mit der physischen Installation und dem Zustand des Geräts beginnen. Ist bereits die Installation fehlerhaft, kann ein vorübergehend funktionierendes Telefon nicht als für den langfristigen Betrieb geeignet gelten. Zunächst ist zu prüfen, ob das Gerät sicher befestigt ist und Wand, Säule oder Tragkonstruktion keine erkennbare Lockerung aufweisen. Die Einbaurichtung muss den Projektvorgaben und Produktanforderungen entsprechen. Auch die Montagehöhe sollte aus Sicht des Nutzers bewertet werden, insbesondere wenn Personal Handschuhe oder Schutzkleidung trägt oder einen Notruftaster schnell erreichen muss. Ergonomische Aspekte werden bei Abnahmen häufig übersehen, was die Bedienung im Notfall unnötig erschweren kann.

Auch die Kabeleinführungen sind ein wichtiger Prüfpunkt. Kabelverschraubungen, Dichtelemente und Blindstopfen ungenutzter Einführungen sind auf Lockerung, Beschädigung oder fehlerhafte Montage zu prüfen. Freiliegende Kabel dürfen nicht dauerhaft unter Zug oder Druck stehen und nicht dort verlaufen, wo sie von Maschinen getroffen werden können. Typenschilder, Explosionsschutzkennzeichnungen und Warnhinweise müssen gut sichtbar bleiben. Schäden am Gehäuse, fehlende Befestigungselemente, auffällige Dichtungen oder veränderte Kabeleinführungen, die während der Installation festgestellt werden, sind vor Beginn der Funktionsprüfung zu beheben. Einige der schwerwiegendsten Abnahmefehler finden sich an Stellen, die zunächst normal wirken, etwa eine fest angezogene Kabelverschraubung mit verschobenem Dichtring oder ein lockerer Erdungsanschluss. Solche Probleme fallen bei einem Gesprächstest möglicherweise nicht auf, können später jedoch die Zuverlässigkeit beeinträchtigen.

Wie weit sollten Stromversorgung, Verkabelung und SIP-Registrierung geprüft werden?

Nach bestandener Prüfung der physischen Installation sind die grundlegenden Kommunikationsbedingungen zu bestätigen. Die genauen Prüfungen hängen davon ab, ob es sich um ein SIP- oder Analogtelefon handelt. Bei einem explosionsgeschützten SIP-Telefon ist zu prüfen, ob das Gerät die richtige IP-Adresse erhalten hat, das Netzwerk erreichbar ist, PoE oder die lokale Stromversorgung stabil arbeitet, das SIP-Konto korrekt registriert ist und Switch-Port, VLAN sowie zugehörige Netzwerkrichtlinien dem Projektentwurf entsprechen.

Ein „Online“-Status in der Managementplattform reicht nicht aus. Eine erfolgreiche Registrierung bestätigt nur, dass die grundlegende Kommunikation zwischen Endgerät und SIP-Server hergestellt wurde. Sie beweist nicht, dass Rufnummernrouting, bidirektionale Medienübertragung oder die eigentlichen Dienstfunktionen korrekt funktionieren. In Industrieanlagen kann sich ein SIP-Telefon erfolgreich registrieren und beim Anruf dennoch „404 Not Found“ zurückgeben oder in ein Timeout laufen, wenn Wählplan, Rufnummernpräfixe oder Routingtabellen falsch konfiguriert sind. Die Registrierung ist daher nur der erste Schritt und muss durch reale Gesprächstests ergänzt werden.

Bei analogen explosionsgeschützten Telefonen sind Leitungsanschlüsse, Speisung, Wahl, Klingeln und die Verbindung zur PBX, zum Analog-Gateway oder zu anderen Vermittlungseinrichtungen zu prüfen. Bei langen Analogstrecken müssen außerdem Polarität, Impedanzanpassung und Leitungsdämpfung berücksichtigt werden, da Signalverluste über lange Kabelwege die Gesprächsqualität beeinträchtigen können.

Wenn ein Projekt mehrere Telefone umfasst, ist dies auch ein geeigneter Zeitpunkt, um Geräte-IDs, Rufnummern und physische Standorte abzugleichen. Ein typischer Feldfehler besteht darin, dass ein Telefon technisch korrekt funktioniert, im Backend jedoch dem falschen Standort oder der falschen Nummer zugeordnet ist. Im Notfall kann diese Abweichung die Identifizierung des Anrufpunkts durch den Dispatcher verzögern. Deshalb sollte eine Zuordnungstabelle Gerät–Nummer–Standort geführt und bei der Abnahme Punkt für Punkt überprüft werden.

Warum müssen Gesprächstests in beide Richtungen durchgeführt werden?

Die Telefonabnahme wird häufig auf „einen Anruf aus dem Feld tätigen und die Verbindung bestätigen“ reduziert. Damit wird nur ein Teil des Rufwegs geprüft. Ein vollständigeres Verfahren sollte sowohl ausgehende Anrufe vom Feld als auch eingehende Anrufe aus der Leitstelle prüfen.

• Einen ausgehenden Anruf vom explosionsgeschützten Telefon zur Leitstelle oder Dispatch-Konsole durchführen;

• Das Feldtelefon von der Dispatch-Konsole aus anrufen;

• Prüfen, ob Klingeln sowie externe akustische oder optische Signalisierung korrekt funktionieren;

• Zuverlässige Funktion beim Abheben, Auflegen und Bedienen der Tastatur bestätigen;

• Klare bidirektionale Sprachübertragung bestätigen;

• Prüfen, ob die richtige Rufnummer und der richtige Feldstandort angezeigt werden.

Wenn das System über eine IP-PBX, einen SBC, ein Voice-Gateway oder mehrere Netzwerkzonen läuft, muss geprüft werden, ob der tatsächliche Medienpfad nicht unter einseitigem Audio, fehlendem Audio, übermäßiger Verzögerung oder Gesprächsabbrüchen leidet. Bei SIP-Telefonen sind erfolgreiche Signalisierung und erfolgreicher Medientransport zwei getrennte Themen. Ein Gerät kann sich normal registrieren und erfolgreich ein INVITE senden, während Probleme mit RTP-Routing, NAT, ACLs oder Medienpfaden dennoch zu einer verbundenen, aber nicht nutzbaren Sprachverbindung führen. Die Abnahme sollte deshalb auf der tatsächlichen bidirektionalen Sprachqualität beruhen. Empfohlen werden mindestens drei eingehende und drei ausgehende Testanrufe, möglichst mit unterschiedlichen Personen, um individuelle Wahrnehmungsunterschiede zu reduzieren.

Wie sollte die Sprachqualität in Bereichen mit hohem Lärmpegel geprüft werden?

Dies ist einer der am häufigsten übersehenen Punkte bei der Abnahme explosionsgeschützter Telefone. Klare Sprache während eines Anlagenstillstands oder bei ausgeschalteten benachbarten Maschinen beweist nicht, dass das Telefon unter normalen Produktionsbedingungen weiterhin brauchbar ist. Kompressoren, Pumpen, Lüfter, Förderanlagen und große Maschinen können die akustische Umgebung im Betrieb deutlich verändern.

Wo immer möglich sollte daher ein reales Gespräch unter Bedingungen nahe dem normalen Betriebsgeräusch getestet werden. Es reicht nicht zu prüfen, ob überhaupt Audio vorhanden ist. Zusätzlich ist zu kontrollieren:

• ob der Nutzer vor Ort den Dispatcher klar verstehen kann;

• ob der Dispatcher die Sprache des Nutzers vor Ort verstehen kann;

• ob die Mikrofonaufnahme vom Hintergrundlärm überlagert wird;

• ob die Hörerlautstärke für den Umgebungsgeräuschpegel ausreicht;

• ob wahrnehmbare Rückkopplung, Verzerrung, Audioaussetzer oder Echo auftreten;

• ob das Telefon auch mit Schutzhelm und Schutzhandschuhen bedient werden kann.

In extrem lauten Bereichen können die Testergebnisse Änderungen am Systemdesign erforderlich machen. Das Telefon muss möglicherweise weiter von der Hauptlärmquelle entfernt oder in einer Schallschutzkabine installiert werden. Alternativ kann ein externer explosionsgeschützter Hornlautsprecher oder eine akustisch-optische Alarmierung ergänzt oder ein besser geeignetes Endgerät eingesetzt werden, etwa ein Modell mit geräuschreduzierendem Mikrofon oder leistungsstärkerem Lautsprecher. Wenn das installierte Gerät die realen Betriebsanforderungen nicht erfüllt, muss dies vor der Übergabe erkannt und behoben werden, statt erst nachdem Nutzer Kommunikationsprobleme melden.

Warum reicht es nicht aus, nur den Notruftaster zu prüfen?

Verfügt ein explosionsgeschütztes Telefon über eine Ein-Tasten-Notruffunktion, sollte bei der Abnahme der vollständige Rufweg geprüft werden und nicht nur, ob die Taste reagiert. Nach Betätigung des Notruftasters ist zu bestätigen, dass der Ruf die vorgesehene Dispatch-Konsole, Leitstelle oder Bereitschaftsposition erreicht und dass Rufnummer, Gerätename und physischer Standort korrekt erkannt werden.

Ein aussagekräftiger Notruftest sollte außerdem prüfen:

• ob eine Ausweichroute verwendet wird, wenn die erste Annahmestelle nicht reagiert, etwa durch Weiterleitung an einen anderen Arbeitsplatz oder ein Mobilgerät;

• ob die Dispatch-Konsole den richtigen Anrufpunkt einschließlich Gerätename, Bereich und Kennnummer anzeigt;

• ob der Notruf die vorgesehene Priorität erhält und, sofern geplant, normale Gespräche verdrängen kann;

• ob der Anruf mit einem vollständigen Ereignisprotokoll aufgezeichnet wird;

• ob erforderliche akustische und optische Alarme oder andere Integrationen wie Kameraaktivierung oder Beschallung ausgelöst werden;

• ob Ereignisaufzeichnungen nach dem Vorfall für Audit und Rückverfolgbarkeit verfügbar bleiben.

Kann der Notruftaster zwar einen Anruf auslösen, endet dieser aber einfach, wenn das erste Ziel nicht antwortet, ist der Notrufweg aus Sicht der technischen Abnahme weiterhin unvollständig. Einige Projekte verwenden sequenzielles oder zyklisches Routing, sodass ein unbeantworteter Notruf automatisch an ein zweites oder drittes Ziel weitergeleitet wird, bis jemand reagiert. Wenn diese Logik vorgesehen ist, muss die vollständige Routingfolge getestet werden und nicht nur das erste Ziel.

Wie sollte die Integration mit Dispatch-, Beschallungs- und Alarmsystemen geprüft werden?

Explosionsgeschützte Telefone werden zunehmend als Bestandteil umfassender industrieller Kommunikationssysteme statt als Einzelgeräte eingesetzt. Viele Projekte verbinden sie mit Dispatch-Plattformen, Aufzeichnungssystemen, Beschallungsanlagen, Videoüberwachung oder Alarmplattformen. Diese Schnittstellen sollten daher nach der Installation ebenfalls geprüft werden.

Zum Beispiel kann das Betätigen des Notruftasters ein Standort-Popup auf der Dispatch-Konsole auslösen müssen. Gespräche können automatisch aufgezeichnet werden, während manche Anwendungen verlangen, dass der Operator von derselben Dispatch-Plattform eine Durchsage in den umliegenden Bereich sendet. Solche Funktionen lassen sich am besten als Teil einer realistischen Bediensequenz prüfen, statt einzelne Softwarefunktionen nacheinander anzuklicken.

Ein einfaches Szenario kann simuliert werden: Ein Nutzer im Feld setzt über das explosionsgeschützte Telefon einen Notruf ab, der Dispatcher nimmt an und bestätigt den Standort, prüft zugehörige Informationen wie das Bild einer nahegelegenen Kamera und gibt anschließend eine Durchsage aus oder alarmiert ein weiteres Team. Damit werden Telefon, Netzwerk, Server, Dispatch-Software und die zugehörigen Integrationsschnittstellen als vollständiger Arbeitsablauf geprüft. Integrationsverzögerungen, fehlende Informationen oder Bedienprobleme sind im Abnahmebericht zu dokumentieren und vor der endgültigen Übergabe zu beheben.

Sollten Ausfallszenarien für Netzwerk, Stromversorgung und Geräte getestet werden?

Für ein gewöhnliches Bürotelefon können grundlegende Funktionsprüfungen ausreichen. Ist ein explosionsgeschütztes Telefon jedoch Teil eines Sicherheits- oder Notfallkommunikationssystems, genügt eine Prüfung nur unter Normalbedingungen möglicherweise nicht. Wenn das Projekt USV-Backup, redundante Netzwerke, redundante SIP-Server, alternative Rufwege oder andere Resilienzmechanismen vorsieht, sollten diese Funktionen bereits bei der Abnahme geprüft werden, statt erst bei einem echten Fehler festzustellen, dass die Konfiguration nicht funktioniert.

Je nach Systemdesign können die Prüfungen Folgendes umfassen:

• ob das Telefon auf einen Backup-SIP-Server wechselt, wenn der primäre Server ausfällt, und ob die Umschaltzeit den Projektanforderungen entspricht;

• ob die Kommunikation nach Ausfall einer primären Netzwerkverbindung verfügbar bleibt, etwa über eine sekundäre Route oder 4G-Backup;

• wie lange die USV nach Ausfall der Netzversorgung den Betrieb aufrechterhält und ob diese Zeit den Designanforderungen entspricht;

• ob unbeantwortete Anrufe an der primären Dispatch-Position an eine Backup-Bereitschaftsstelle oder ein Mobiltelefon weitergeleitet werden;

• ob die Managementplattform einen Gerätealarm erzeugt, wenn das Telefon offline geht, sodass das Wartungspersonal den Fehler schnell erkennen kann.

Nicht jedes Projekt benötigt vollständige Fehler-Injektionstests. Der Umfang sollte durch Systemdesign und Abnahmeanforderungen bestimmt werden. Wenn Redundanz oder Failover jedoch ausdrücklich vorgesehen sind, müssen sie vor der Übergabe nachgewiesen werden. Beispielsweise kann das Trennen der Netzwerkverbindung des primären SIP-Servers und die anschließende Kontrolle, ob sich das Telefon automatisch am Backup-Server registriert und innerhalb weniger Sekunden wieder normal telefonieren kann, Konfigurationsfehler aufdecken, bevor sie zu Betriebsstörungen werden.

Welche Aufzeichnungen sollten bei der Abnahme vor Ort geführt werden?

Die Dokumentation gehört zu den am häufigsten vernachlässigten Teilen der Abnahme. Bei Projekten mit Dutzenden oder sogar Hunderten von Industrietelefonen ist eine Aussage wie „alle Geräte erfolgreich geprüft“ für die spätere Wartung nur von geringem Wert. Ein praxisnahes Abnahmeprotokoll kann Folgendes enthalten:

Abnahmeprotokolle sind nicht nur für die Projektfreigabe nützlich. Tritt später an einem Telefon ein Fehler auf, kann das Wartungspersonal auf Netzwerkparameter, Standort, Rufnummer und Funktionsstatus zurückgreifen, die bei der Übergabe dokumentiert wurden. So lässt sich leichter feststellen, ob die Ursache im Endgerät, in Änderungen der Verkabelung oder in einer späteren Systemkonfiguration liegt. Die Aufzeichnungen sollten idealerweise elektronisch gespeichert und mit dem Wartungs- oder Asset-Management-System des Standorts verknüpft werden, damit eine rückverfolgbare Gerätehistorie entsteht.

Aus Sicht der Feldtechnik lässt sich das Ziel der Abnahme nach der Installation in einem Satz zusammenfassen: Es reicht nicht nachzuweisen, dass sich das Telefon verbinden kann; zusätzlich muss gezeigt werden, dass das Gerät am tatsächlichen Standort, unter realen Lärmbedingungen, über den geforderten Rufweg und während der im Systemdesign vorgesehenen Störungsbedingungen seine vorgesehene Kommunikationsaufgabe erfüllt.
