Wie arbeiten explosionsgeschützte Telefone mit Funkanlagen zusammen?

Explosionsgeschützte Telefone werden über SIP, RoIP und Leitstellensteuerung mit Funkanlagen verbunden. Entscheidend sind PTT-Zeiten, analoge Schnittstellen, Ex-Bereichsgrenzen, Ausfallsicherheit und Prüfungen bei der Inbetriebnahme.

Becke Telcom

Wie arbeiten explosionsgeschützte Telefone mit Funkanlagen zusammen?

Explosionsgeschützte Telefone bieten feste Rufstellen in explosionsgefährdeten Bereichen, während Hand- und Mobilfunkgeräte die Außenteams begleiten. Über eine kompatible Telefonieplattform, ein RoIP-Gateway und eine Funkschnittstelle können sie miteinander kommunizieren. Die Integration verbindet Sprache und Sendesteuerung; sie macht das Telefon weder zum Funkgerät noch erweitert sie dessen Ex-Zertifizierung auf andere Geräte.

Was unterscheidet Telefonie und Funkkommunikation?

Ein SIP-Telefon baut üblicherweise über eine TK-Anlage oder einen Leitstellenserver ein Vollduplexgespräch auf; die Sprache wird über RTP übertragen. Funknutzer teilen sich häufig einen Kanal oder eine Rufgruppe, drücken zum Senden PTT und lassen die Taste zum Empfangen los. Manche Funksysteme unterstützen andere Betriebsarten. Prüfen Sie deshalb den tatsächlichen Dienst, statt alle DMR-, P25- oder TETRA-Gespräche gleichzusetzen.

Die Integration muss ein Telefonziel einer Funkressource zuordnen und die Sprechrichtung koordinieren. An einer angeschlossenen Funkstation fordert PTT das Senden an; COR, COS oder ein anderes Empfangserkennungssignal kann empfangenen Verkehr anzeigen. Diese Signale und ihre elektrischen Eigenschaften hängen von Funkgerät und Gateway ab.

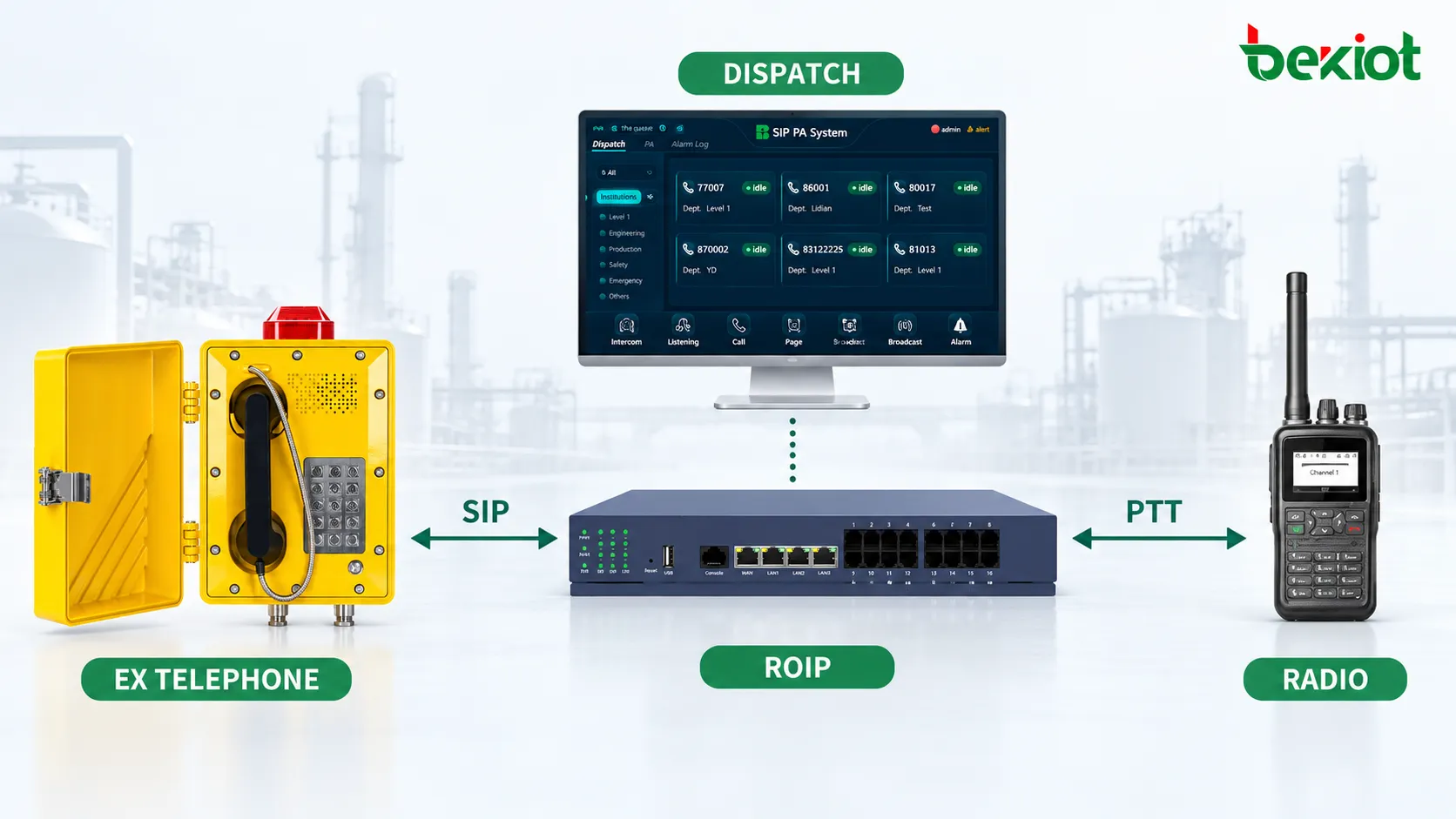

Schematische Darstellung eines Ex-Telefons, RoIP-Gateways, Leitstellenbildschirms und Funkgeräts mit SIP- und PTT-Pfeilen
Schematische SIP- und PTT-Brücke.

Direktzugriff oder Steuerung durch die Leitstelle wählen

Ein Telefonziel einer Funkressource zuordnen

Bei unterstützter SIP-Rufvermittlung kann eine Nebenstelle für einen Funkkanal des Gateways stehen. Ein Telefon im Verdichterraum könnte die Instandhaltungsgruppe über ein festes Ziel anrufen. TK-Anlage, Gateway oder Integrationsschicht müssen die erforderliche Rufvermittlung und das PTT-Verhalten bereitstellen; SIP-Unterstützung allein gewährleistet keine dieser Funktionen.

Die Leitstelle verbindet beide Systeme bei Bedarf

Das Feldtelefon kann stattdessen die Leitstelle anrufen, deren Bediener die passende Funkressource für Instandhaltung, Sicherheit oder Notfälle auswählt. Bei Bedarf kann eine vorübergehende Brücke den Anrufer einbeziehen. So kontrolliert der Bediener, was auf einen gemeinsam genutzten Funkkanal gelangt, und vermeidet die dauerhafte Belegung von Ressourcen durch eine unnötige permanente Brücke.

Standortbezeichnungen und Kanalnamen sind konfigurationspflichtige Plattformfunktionen. Eine zuverlässige Zuordnung von Nebenstelle zu Standort kann einen festen Anrufer identifizieren. Sie muss jedoch anhand der Installationsunterlagen geprüft werden und darf nicht allein aus der Anruferkennung abgeleitet werden.

Audio- und Steuerwege nachvollziehen

Bei einer üblichen Anordnung mit angeschlossener Funkstation erreicht das RTP des Telefons das RoIP-Gateway über IP-Netz und Telefonieplattform. Das Gateway liefert passende Audiosignale und PTT-Steuerung an ein Funkgerät; dieses übernimmt die HF-Aussendung. Empfangene Funksprache gelangt über das Gateway zum Telefon zurück, wobei der Empfangsstatus genutzt wird, sofern unterstützt.

Dies ist eine Kopplung auf Audio- und Steuerungsebene, keine automatische Übersetzung der DMR-, P25- oder TETRA-Luftschnittstellen. Rufgruppenkennung, Nachrichten, Verschlüsselung und native digitale Signalisierung benötigen gesondert unterstützte Schnittstellen. Eine Audiobrücke erhält nicht sämtliche Funkmetadaten und gewährleistet keine Ende-zu-Ende-Verschlüsselung.

  • Bestätigen Sie das genaue Modell der angeschlossenen Funkstation, die zugelassene Zubehörschnittstelle und den Kanal- beziehungsweise Rufgruppenbetrieb.

  • Prüfen Sie Audioverdrahtung, Pegel, Impedanz und galvanische Trennung sowie die Ausführung als 2-Draht- oder 4-Draht-Schnittstelle.

  • Prüfen Sie PTT-Polarität und elektrische Grenzwerte, das Verhalten der Empfangserkennung und die Reaktion auf unterbrochene Steuerleitungen.

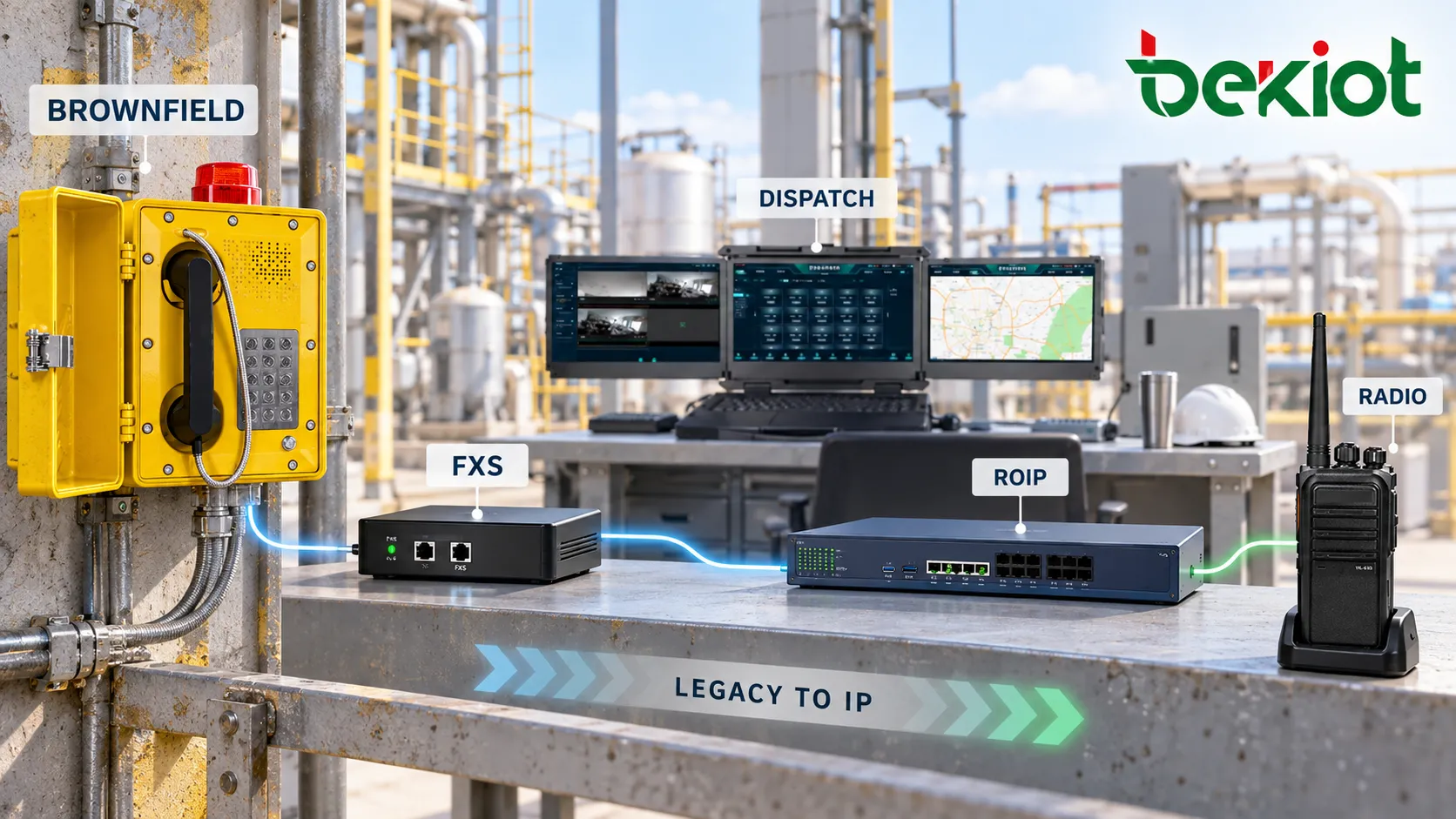

Darstellung eines Bestandstelefons, das über ein FXS-Gerät mit Leitstellen- und RoIP-Geräten neben einem Funkgerät verbunden ist
Beispielhafte Integration einer Bestandsanlage mit FXS- und RoIP-Geräten

Vollduplexsprache an den PTT-Betrieb anpassen

Legen Sie fest, wer den Sender tasten darf, was während des Empfangs geschieht und wann die Sendung endet. Leitstellen-PTT ist eine Möglichkeit. Telefontasten, DTMF oder Integrationsbefehle sind nur dann Alternativen, wenn Endgerät und Gesamtsystem sie unterstützen; sie gehören nicht zur nativen Ausstattung jedes explosionsgeschützten Telefons.

Eine Sprachaktivitätserkennung kann PTT automatisch auslösen, aber auch Pumpen, Lüftung und Alarme können sie aktivieren. Prüfen Sie die Schwellenwerte bei repräsentativem Lärm. Besetztanzeige und Sendesperre benötigen ebenfalls unterstützten Empfangsstatus und Steuerlogik; sie verhindern nicht automatisch jede HF-Kollision.

Stellen Sie PTT-Vorlauf oder Pufferung so ein, dass das erste Wort das Funkgerät erst bei betriebsbereitem Sendeweg erreicht. Stellen Sie die Abfallverzögerung so ein, dass die letzte Silbe erhalten bleibt, ohne den Kanal unnötig zu belegen. Prüfen Sie schnelle Sprecherwechsel und die Erholung nach einer festhängenden Sendeanforderung mit den tatsächlichen Geräten.

Analoge Telefone unter Einhaltung der Ex-Anforderungen integrieren

Ein vorhandenes Analogtelefon kann über ein kompatibles FXS-Sprachgateway an die SIP- oder Leitstellenplattform angeschlossen werden, während das RoIP-Gateway das vorhandene Funkgerät anbindet. Prüfen Sie Schleifenspannung, Rufsignalisierung, Leitungslänge sowie erforderlichen Schutz und Trennung. FXS-Kompatibilität belegt keine Eignung für explosionsgefährdete Bereiche.

Installieren Sie gewöhnliche Gateways, Server und angeschlossene Funkstationen außerhalb klassifizierter Bereiche, sofern ihre eigene Zulassung und Installation nichts anderes erlauben. Telefon, Stromversorgung, Kabeleinführungen, Zubehör und Verdrahtung müssen dem zertifizierten Aufbau entsprechen. Eigensichere Stromkreise benötigen die erforderlichen zugehörigen Betriebsmittel und eine Systemprüfung; ein gewöhnlicher FXS-Port ist keine Eigensicherheitsbarriere. Prüfen Sie vor Änderungen an Feldanschlüssen das Typenschild des Telefons und den Zertifikatsumfang.

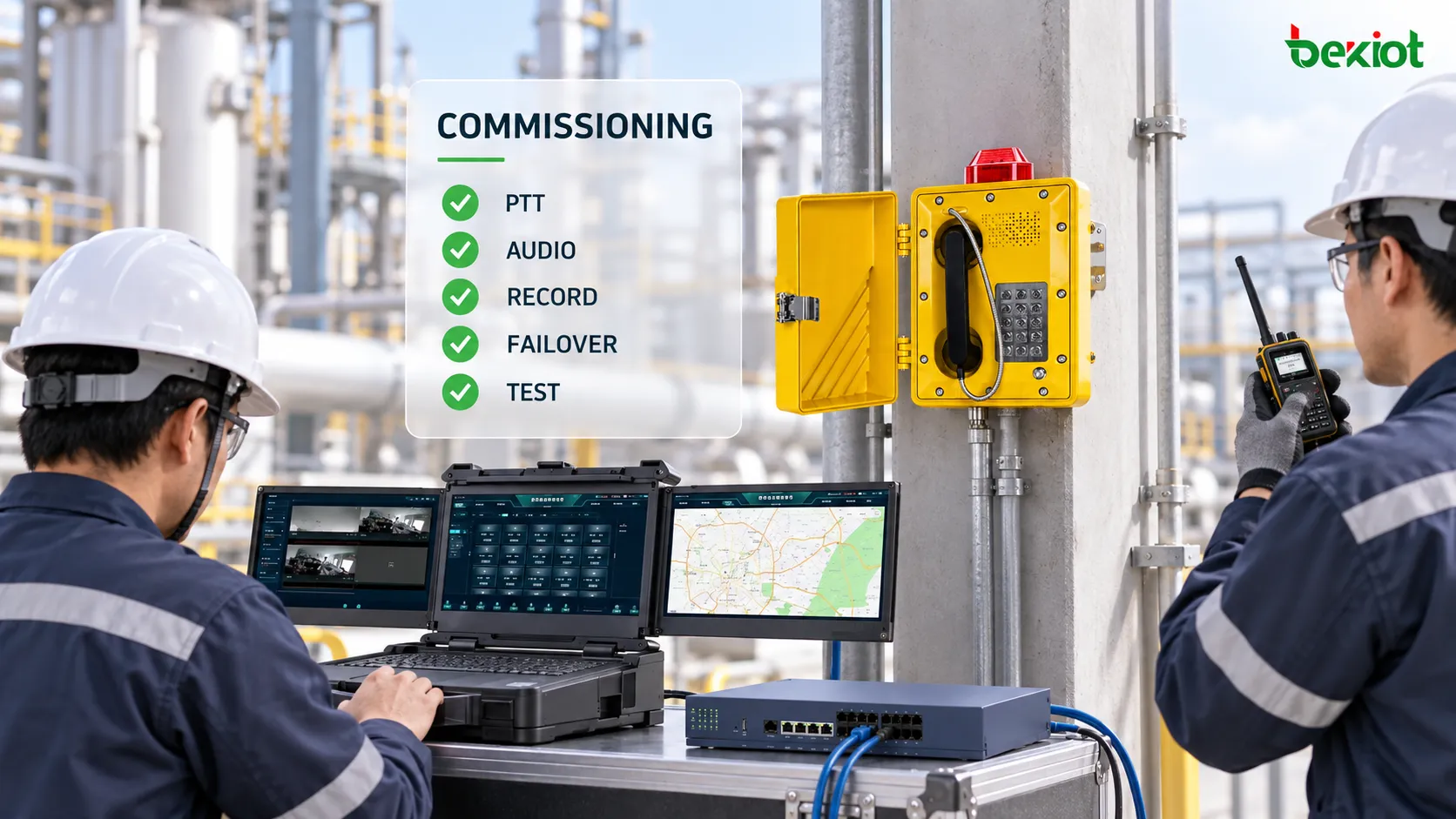

Darstellung von Technikern bei der Prüfung eines Telefons und Funkgeräts mit Leitstellenkonsole und Inbetriebnahme-Checkliste
Darstellung einer Inbetriebnahme mit PTT, Audio, Aufzeichnung und Ausfallumschaltung

Audioqualität und gemeinsame Ausfallstellen beherrschen

Bewerten Sie Codec-Kompatibilität, Transcodierung, Netzverzögerung, Jitter und Paketverlust auf dem gesamten Übertragungsweg. G.711 bietet häufig breite Kompatibilität bei relativ geringer Codec-Verzögerung, während komprimierte Codecs Bandbreite durch zusätzlichen Verarbeitungsaufwand einsparen können. Wählen Sie einen unterstützten Weg und prüfen Sie QoS bei Überlastung; QoS kann eine ausgefallene Verbindung nicht wiederherstellen. Kalibrieren Sie Sende- und Empfangspegel getrennt, um leise Sprache, Übersteuerung und Verzerrungen zu vermeiden.

Ermitteln Sie Ausfälle von Stromversorgung, TK-Anlage, Leitstellenserver, IP-Verbindung, Gateway und Funkstation. Wählen Sie Ersatzstromversorgung, redundante Wege oder Reservegeräte entsprechend der geforderten Dienstverfügbarkeit und erhalten Sie eine nutzbare lokale Rückfallebene. Notfallpriorität, Kanalberechtigungen und Ausfallumschaltung sind Systementscheidungen, die unterstützt und geprüft werden müssen.

Stellen Sie sicher, dass die Aufzeichnung Telefon- und Funkaudio erfasst, gegebenenfalls mit synchronisierten Ereigniszeitstempeln. Wenden Sie Zugriffs- und Aufbewahrungsregeln an. Ein gemeinsam genutzter Funkkanal kann Telefonaudio für weitere Zuhörer hörbar machen; eine Brücke kann fremden Funkverkehr in das Gespräch übertragen.

Beide Richtungen unter Standortbedingungen in Betrieb nehmen

  • Rufen Sie die vorgesehene Funkressource an und prüfen Sie richtige Rufvermittlung, Berechtigung, PTT-Funktion und Verständlichkeit ohne abgeschnittenes erstes Wort.

  • Senden Sie vom Funkgerät zurück und prüfen Sie Empfangserkennung, Rückaudio, Besetztverhalten und schnelle Sprecherwechsel.

  • Prüfen Sie Ressourcenauswahl der Leitstelle, Anruferstandort, Auflösung der temporären Brücke und Aufzeichnungen beider Richtungen.

  • Prüfen Sie die festgelegten Strom-, Netz-, Server- und Gateway-Ausfälle sowie den Ausfall der Funkstation; verifizieren Sie Wiederherstellung und Rückfallverfahren.

  • Wiederholen Sie Verständlichkeitsprüfungen bei repräsentativem Lärm, Funkabdeckung und Netzlast mit für den Bereich zugelassenen Geräten und Arbeitsverfahren.

Schematische Darstellung eines Industrietelefons, Funkgeräts, RoIP-Gateways und von Leitstellenbildschirmen in einer Anlage
Gesamtkonzept der Interoperabilität. Jedes Feldgerät und seine Installation benötigen weiterhin eine eigene Eignungsbewertung.

Häufige Fragen

Kann sich das Telefon direkt an einem RoIP-Gateway registrieren?

Nur wenn das Gateway die benötigte Registrar- oder Peer-Anordnung unterstützt. Viele Installationen verwenden eine TK-Anlage zur Telefonverwaltung und Rufvermittlung zu Gateway-Ressourcen. Eine SIP-Schnittstelle beweist nicht, dass ein Gateway eine TK-Anlage ersetzt.

Kann ein Gateway mehrere Funkgruppen erreichen?

Möglicherweise, innerhalb der unterstützten Kanäle, angeschlossenen Funkgeräte und vorgesehenen Rufvermittlung. Eine einfache Audioschnittstelle wählt nicht automatisch beliebige digitale Rufgruppen aus.

Können Funknutzer Telefonnummern wählen?

Dazu sind unterstützte Zifferneingabe, Signalisierung und berechtigte Telefonrufvermittlung erforderlich. Für Funkgeräte ohne Tastatur kann eine voreingestellte Direktverbindung praktikabler sein. Der Beitrag Wie ruft ein Funkgerät eine Telefonnummer an? behandelt diese eigene Rufrichtung.

Verändert ein zusätzliches Gateway die Ex-Zulassung des Telefons?

Eine zentrale Integration zertifiziert oder rezertifiziert das Feldtelefon nicht selbst. Geänderte Stromversorgung, Verdrahtung, Zubehör- oder Gehäuseanordnung müssen innerhalb der Zertifikats- und Installationsanforderungen bleiben und von fachkundigem Personal geprüft werden.

Technische Quellen

IETF RFC 3261 definiert die SIP-Sitzungssteuerung, während RFC 3550 den RTP-Medientransport definiert. Keiner der beiden Texte gewährleistet die Funksteuerfunktionen eines bestimmten Gateways. Die IECEx-Installationshinweise erläutern Geräteauswahl, Zertifikatsbedingungen und Installationsdokumentation.
