Ein Mikrofonarray ist ein Audioerfassungssystem, das zwei oder mehr Mikrofone gemeinsam nutzt, statt sich auf ein einzelnes Aufnahmeelements zu verlassen. Durch den Vergleich des an verschiedenen Mikrofonpositionen empfangenen Schalls kann das System schätzen, woher der Schall kommt, sich auf einen Zielsprecher konzentrieren, Hintergrundgeräusche reduzieren, Echo unterdrücken und die Sprachverständlichkeit verbessern.

Diese Technologie wird häufig in Konferenzsystemen, Smart Speakers, Laptops, Videobars, Sprachassistenten, Hörgeräten, Überwachungsaudio, Sprachsteuerung im Fahrzeug, Leitständen, Robotik, Telemedizin, Klassenzimmern und industriellen Sprachterminals eingesetzt. Ihr Nutzen entsteht durch die Verbindung von physischer Mikrofonanordnung und digitaler Signalverarbeitung.

Warum mehrere Aufnahmepunkte die Audioerfassung verändern

Ein einzelnes Mikrofon nimmt Schall von seiner Position aus auf. Es kann gleichzeitig den Sprecher, Raumgeräusche, Tastaturklicks, Klimaanlage, Lüftergeräusche, Verkehr, Echo und andere Stimmen erfassen. Es kann nur schwer erkennen, welcher Klang wichtig ist und welcher reduziert werden sollte.

Wenn mehrere Mikrofone in bekannten Abständen zueinander platziert sind, gewinnt das System räumliche Informationen. Derselbe Schall erreicht jedes Mikrofon mit leicht unterschiedlichen Zeiten und Pegeln. Diese winzigen Unterschiede ermöglichen es dem Prozessor, die Richtung abzuleiten und nützliche Sprache von unerwünschtem Schall zu trennen.

Das ist der Hauptgrund, warum ein Array in komplexen Umgebungen besser sein kann als ein einzelnes Mikrofon. Es nimmt nicht nur Schall auf; es analysiert, wie der Schall ankommt.

Die Ankunftszeit des Schalls als erster Hinweis

Schall breitet sich in Luft mit endlicher Geschwindigkeit aus. Spricht eine Person von einer Seite des Geräts, empfängt das nächstgelegene Mikrofon den Schall etwas früher als weiter entfernte Mikrofone. Die Verzögerung kann sehr klein sein, aber digitale Verarbeitung kann sie messen.

Diese Verzögerung wird oft als Laufzeitdifferenz oder Time Difference of Arrival bezeichnet. Durch den Vergleich der Ankunftszeit zwischen Mikrofonpaaren kann das System die Richtung der Schallquelle schätzen. Je mehr Mikrofone vorhanden sind und je besser die Geometrie ist, desto nützlicher werden die räumlichen Informationen.

Der Abstand zwischen Mikrofonen ist wichtig. Sind sie zu nah beieinander, sind die Zeitdifferenzen klein und schwerer zu messen. Sind sie zu weit auseinander, kann es bei höheren Frequenzen zu räumlichem Aliasing oder uneinheitlicher Aufnahme kommen. Praktisches Design muss Größe, Frequenzbereich, Kosten und Genauigkeit ausbalancieren.

Die Signalverarbeitungskette

Audioabtastung

Jedes Mikrofon wandelt Schalldruck in ein elektrisches Signal um. Diese Signale werden anschließend von Analog-Digital-Wandlern abgetastet. Damit das Array korrekt funktioniert, müssen die Kanäle synchronisiert sein, sodass Zeitdifferenzen aussagekräftig sind.

Wenn Kanäle driften oder nicht ausgerichtet sind, kann das System die Richtung falsch schätzen oder die Sprachqualität verschlechtern. Synchronisation ist daher eine zentrale technische Grundlage.

Kanalkalibrierung

Unterschiedliche Mikrofone können sich leicht in Empfindlichkeit, Phasenverhalten, Rauschpegel und Frequenzgang unterscheiden. Die Kalibrierung gleicht diese Unterschiede aus, damit der Prozessor die Kanäle genauer vergleichen kann.

Ohne Kalibrierung kann ein Mikrofon lauter oder verzögert erscheinen, obwohl dies nichts mit der echten Schallquelle zu tun hat. Dadurch können Beamforming und Rauschminderung schlechter arbeiten.

Richtungsschätzung

Der Prozessor analysiert die eingehenden Signale und schätzt, woher der dominante Schall kommt. Er kann Zeitverzögerung, Phasendifferenz, Korrelation, Energieverteilung oder fortgeschrittenere Algorithmen verwenden.

Die Richtungsschätzung ist nützlich für Sprachverfolgung, Kamerarahmung, Sprecherlokalisierung, automatische Meeting-Systeme und die Steuerung gerichteter Aufnahme.

Beamforming

Beamforming ist der Prozess, bei dem Mikrofonsignale so kombiniert werden, dass Schall aus einer gewünschten Richtung verstärkt und Schall aus anderen Richtungen reduziert wird. Das System wendet Verzögerungen, Gewichtungen und Filter auf jeden Mikrofonkanal an, bevor es sie kombiniert.

Dadurch entsteht eine virtuelle Hörrichtung. Statt ein Mikrofon physisch zum Sprecher zu bewegen, steuert der Prozessor den Aufnahmefokus elektronisch.

Nachbearbeitung

Nach der Richtungsverarbeitung kann das System Echounterdrückung, Rauschunterdrückung, automatische Verstärkungsregelung, Entschallung, Entzerrung, Spracherkennung von Aktivität und Sprachverbesserung anwenden.

Diese zusätzlichen Schritte machen das Endaudio nützlicher für menschliches Hören, Aufzeichnung, Transkription, Spracherkennung oder Kommunikationsplattformen.

Beam Steering und fokussiertes Hören

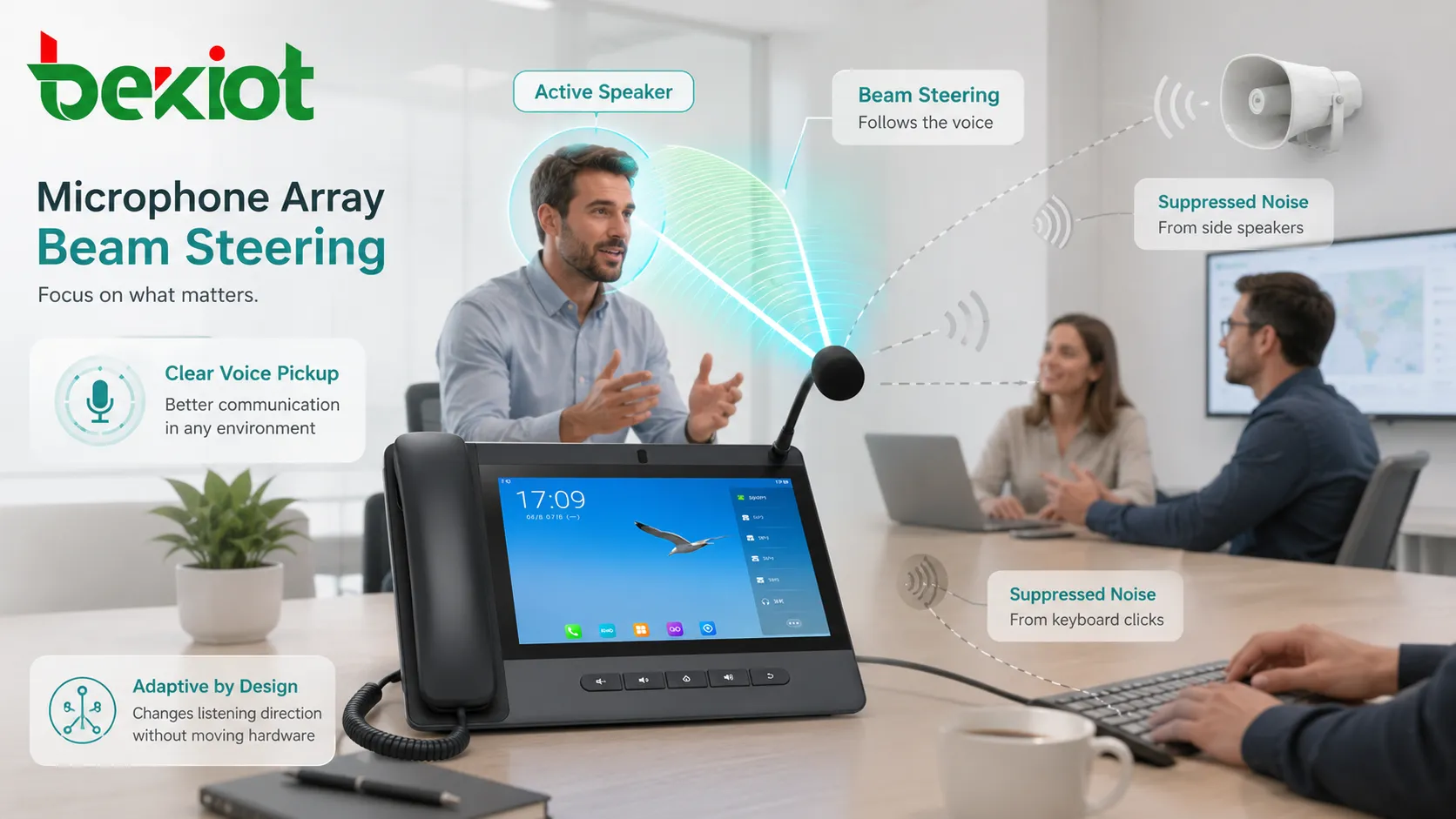

Beam Steering erlaubt dem System, seine Hörrichtung zu ändern, ohne Hardware zu bewegen. Wenn ein Sprecher von der linken Seite eines Raums nach vorn geht, kann das System den virtuellen Strahl anpassen und dem Sprecher folgen.

In einem Konferenzraum hilft dies entfernten Teilnehmern, den aktiven Sprecher klarer zu hören. In einem Smart Speaker kann es helfen, ein Aktivierungswort trotz Musik oder Raumgeräusch zu erkennen. In einem Fahrzeug kann der Fokus je nach Befehlsquelle auf Fahrer oder Beifahrer gelegt werden.

Beam Steering ist keine Magie. Es funktioniert am besten, wenn Mikrofonplatzierung, Raumakustik, Rechenleistung und Zielentfernung passen. Sehr laute Räume, starkes Echo, mehrere gleichzeitige Sprecher oder schlechte Hardwarepositionen können die Leistung weiterhin begrenzen.

Rauschminderung in realen Räumen

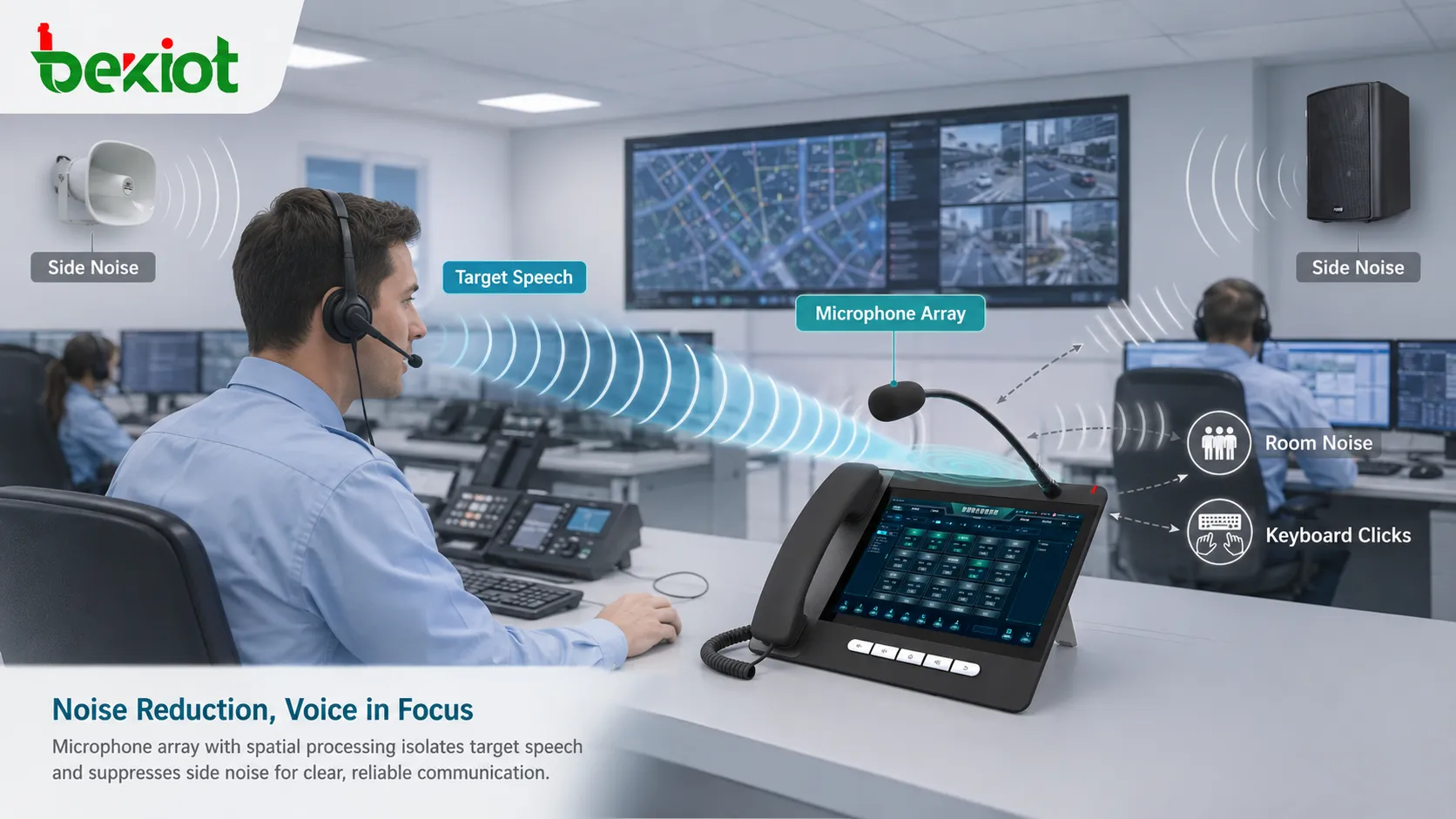

Rauschminderung ist einer der Hauptgründe für den Einsatz von Arrays. Hintergrundgeräusche kommen oft aus anderen Richtungen als der Sprecher. Durch Erkennen der Zielrichtung kann das System seitliche Geräusche, Geräusche von hinten, Lüfter, Tastaturen und einige Umgebungsgeräusche reduzieren.

Manche Geräusche sind gerichtet, andere diffus. Gerichtete Störungen lassen sich oft wirksamer reduzieren, weil das System in dieser Richtung eine räumliche Nullstelle bilden oder die Empfindlichkeit senken kann. Diffuses Rauschen wie Raumhall oder Stimmengewirr ist schwerer vollständig zu entfernen.

Rauschminderung muss sorgfältig ausbalanciert werden. Ist die Verarbeitung zu aggressiv, kann Sprache unnatürlich, metallisch oder abgeschnitten klingen. Gute Systeme erhalten die Sprachqualität und senken gleichzeitig unerwünschte Geräusche.

Echokontrolle und Gegenstellen-Audio

In Konferenzgeräten können die Mikrofone den Schall des eigenen Lautsprechers aufnehmen. Das erzeugt Echo für den entfernten Teilnehmer. Akustische Echounterdrückung schätzt das Lautsprechersignal und entfernt es aus dem Mikrofonsignal.

Arrays machen diese Aufgabe komplexer, weil jedes Mikrofon den Lautsprecherschall anders empfängt. Der Prozessor muss mehrere Kanäle, Raumreflexionen, Lautsprecherposition, Lautstärkeänderungen und die Sprache des Nutzers gleichzeitig verarbeiten.

Gute Echokontrolle ermöglicht Vollduplex-Gespräche, bei denen beide Seiten natürlich sprechen können, ohne dass eine Seite abgeschnitten wird. Schlechte Echokontrolle führt zu Rückkopplung, wiederholter Sprache oder unangenehmer Kommunikation.

Verschiedene Layouts und ihre Nutzung

Lineares Layout

Ein lineares Layout ordnet Mikrofone in einer geraden Linie an. Es ist üblich in Soundbars, Laptops, Videokonferenzgeräten und schmalen Panels. Es eignet sich, um die Aufnahme über ein horizontales Feld zu fokussieren.

Die Einschränkung besteht darin, dass die Richtungsschätzung in einer Dimension stärker sein kann als in einer anderen. Vertikale oder komplexe 3D-Lokalisierung kann andere Layouts erfordern.

Kreisförmiges Layout

Ein kreisförmiges Layout platziert Mikrofone um ein Gerät herum. Es ist üblich in Smart Speakers, Tischkonferenzgeräten und Raum-Audiogeräten. Es kann Schall aus vielen Richtungen rund um das Gerät erkennen.

Dieses Design ist nützlich, wenn Sprecher um einen Tisch sitzen oder sich im Raum bewegen.

Planares Layout

Ein planares Layout verwendet Mikrofone, die auf einer Fläche angeordnet sind. Es kann fortgeschrittenere Richtungsverarbeitung unterstützen und in Deckenmodulen, Panels, professionellen Audiosystemen oder räumlichen Sensorsystemen genutzt werden.

Die größere physische Apertur kann die räumliche Selektivität verbessern, aber Installation und Kalibrierung werden wichtiger.

Verteiltes Layout

Einige Systeme verwenden Mikrofone, die in einem Raum oder Fahrzeug verteilt sind, statt in einem einzigen Gerät zu sitzen. Das kann die Abdeckung verbessern, erfordert jedoch Netzwerksynchronisation, sorgfältige Platzierung und komplexere Verarbeitung.

Verteilte Systeme sind nützlich in größeren Besprechungsräumen, Hörsälen, Überwachungsbereichen und spezialisierten Umgebungen für akustische Analyse.

Anwendungen in Geräten und Systemen

Konferenzräume

Besprechungsräume verwenden Arrays, um Teilnehmer aufzunehmen, ohne dass jede Person ein Handmikrofon halten muss. Das System kann auf den aktiven Sprecher fokussieren, Raumgeräusche reduzieren und die Qualität von Remote-Meetings verbessern.

Die Platzierung ist wichtig. Eine Tischanlage, Deckeneinheit, Videobar oder Wandmontage nimmt den Raum jeweils anders auf.

Sprachassistenten und Smart Speakers

Sprachassistenten nutzen Arrays, um Aktivierungswörter und Befehle aus dem Raum zu erkennen. Sie müssen Nutzersprache von Musik, Fernsehton, Küchengeräuschen oder mehreren Sprechern trennen.

Fernfeldaufnahme ist besonders wichtig, weil Nutzer aus mehreren Metern Entfernung sprechen können.

Sprachsteuerung im Fahrzeug

Fahrzeuge enthalten Motorgeräusch, Fahrbahngeräusch, Klimaanlage, Passagiere und Reflexionen an Fenstern. Arrays helfen, auf den Fahrer oder einen ausgewählten Passagier zu fokussieren, und verbessern Freisprechanrufe sowie die Genauigkeit von Sprachbefehlen.

Fahrzeugsysteme können Mikrofonverarbeitung mit Sitzposition, Infotainment-Signalen und Geräuschmodellen kombinieren.

Robotik und intelligente Geräte

Roboter können Arrays nutzen, um Personen zu lokalisieren, Sprachbefehlen zu folgen, sich zu Schallquellen auszurichten und die Interaktion zu verbessern. Intelligente Geräte können ähnliche Verarbeitung einsetzen, um Alarme, Befehle oder Umgebungsgeräusche zu erkennen.

Schalllokalisierung hilft Maschinen, in menschlichen Umgebungen natürlicher zu reagieren.

Sicherheit und Überwachung

Audioüberwachungssysteme können Arrays verwenden, um die Schallrichtung zu schätzen, ungewöhnliche Ereignisse zu erkennen oder sich auf bestimmte Bereiche zu konzentrieren. Dies unterstützt Vorfallanalyse, Perimeterschutz oder Lagebewusstsein im Leitstand.

Datenschutz- und Rechtsanforderungen sollten immer berücksichtigt werden, wenn Audioerfassung in öffentlichen Bereichen oder Arbeitsumgebungen eingesetzt wird.

Designfaktoren mit Einfluss auf die Leistung

Mikrofonabstand

Der Abstand bestimmt, wie viel Zeitdifferenz das System beobachten kann. Er beeinflusst auch den Frequenzbereich, in dem Richtungsverarbeitung gut funktioniert. Entwickler müssen den Abstand nach Gerätegröße und Zielanwendung wählen.

Anzahl der Kanäle

Mehr Mikrofone können reichere räumliche Informationen liefern, erhöhen aber auch Kosten, Rechenlast, Stromverbrauch und Kalibrieraufwand. Mehr Kanäle bedeuten nicht automatisch besseres Audio, wenn Algorithmus und Platzierung schlecht sind.

Raumakustik

Harte Wände, Glasflächen, hohe Decken und reflektierende Tische können Echo und Nachhall erzeugen. Weiche Materialien, akustische Behandlung und gute Gerätepositionierung können die Aufnahmequalität verbessern.

Sprecherentfernung

Fernfeldaufnahme ist schwieriger als Nahfeldaufnahme. Je weiter sich der Sprecher entfernt, desto schwächer wird die Zielstimme im Vergleich zu Raumgeräuschen und Reflexionen.

Verarbeitungslatenz

Signalverarbeitung benötigt Zeit. Konferenzen und Echtzeitkommunikation erfordern ausreichend geringe Latenz, damit Gespräche natürlich bleiben.

Häufige Probleme und Fehlerbehebung

Die Stimme klingt weit entfernt

Das kann passieren, wenn der Sprecher zu weit von der Aufnahmezone entfernt ist, das Gerät falsch positioniert ist, die Mikrofonverstärkung niedrig ist oder der Raum zu stark hallt.

Rauschminderung schneidet Sprache ab

Aggressive Unterdrückung kann leise Sprache fälschlich als Rauschen einstufen. Anpassungen von Empfindlichkeit, Gain-Regelung, Beam-Einstellungen oder Geräteposition können helfen.

Echo während Anrufen

Echo kann durch schlechte Echounterdrückung, zu hohe Lautsprecherlautstärke, reflektierende Flächen, falsches Audio-Routing oder mehrere Geräte im selben Raum entstehen.

Der falsche Sprecher wird verfolgt

Das System kann auf einen anderen Sprecher, eine laute Geräuschquelle oder reflektierten Schall fokussieren. Dies ist häufig, wenn mehrere Menschen gleichzeitig sprechen oder eine Geräuschquelle näher ist als der gewünschte Sprecher.

Die Wake-Word-Erkennung ist instabil

Instabile Erkennung kann durch Hintergrundwiedergabe, Entfernung, Akzentunterschiede, Netzwerkverzögerung, Firmwareprobleme oder verdeckte Mikrofone verursacht werden.

Ein Mikrofonarray funktioniert am besten, wenn Hardwaregeometrie, Raumplatzierung, Audioverarbeitung und erwartetes Nutzerverhalten gemeinsam geplant werden.

Hinweise zu Bereitstellung und Wartung

Platzieren Sie das Gerät dort, wo es einen klaren akustischen Weg zu den erwarteten Sprechern hat. Vermeiden Sie, es hinter Monitoren zu verstecken, neben laute Lüfter zu stellen oder an Orten zu montieren, an denen Wände starke Reflexionen erzeugen.

Halten Sie Mikrofonöffnungen sauber. Staub, Stoff, Klebeband, Displayschutzfolien oder versehentliche Blockaden können die Aufnahmequalität verringern und die Kanalbalance stören.

Aktualisieren Sie die Firmware, wenn es sinnvoll ist. Viele Systeme verbessern Beamforming, Echounterdrückung und Spracherkennung durch Softwareupdates.

Testen Sie in der realen Umgebung. Ein Gerät kann in einem ruhigen Testraum gut funktionieren, sich aber in einem großen Konferenzraum, Fahrzeugraum, Klassenzimmer, Lager oder Großraumbüro anders verhalten.

FAQ

Kann ein Mikrofonarray nur eine Person hören?

Es kann auf eine Richtung oder einen Sprecher fokussieren, aber es kann eine Stimme nicht in jeder Situation perfekt isolieren, besonders wenn mehrere Personen gleichzeitig sprechen.

Bedeuten mehr Mikrofone immer bessere Leistung?

Nein. Platzierung, Synchronisation, Verarbeitungsalgorithmen, Raumakustik und Gerätedesign sind ebenso wichtig wie die Anzahl der Mikrofone.

Warum funktioniert dasselbe Gerät in verschiedenen Räumen unterschiedlich?

Raumgröße, Wandmaterialien, Deckenhöhe, Tischform, Hintergrundgeräusche und Geräteposition beeinflussen Schallankunft und Reflexion.

Kann es ohne Internetzugang arbeiten?

Lokale Audioerfassung und Verarbeitung können offline funktionieren, aber Cloud-Spracherkennung, Remote-Meeting-Dienste oder KI-Funktionen können Netzwerkzugang erfordern.

Was sollte geprüft werden, wenn die Spracherkennungsgenauigkeit schlecht ist?

Prüfen Sie Mikrofonblockierung, Platzierung, Hintergrundgeräusch, Sprecherentfernung, Echo, Firmwareversion, Eingangsverstärkung, Status des Netzwerkdienstes und ob der richtige Audioeingang ausgewählt ist.
