Ein Voice Gateway ist ein Netzwerkgerät, das unterschiedliche Sprachkommunikationssysteme verbindet und Anrufe zwischen IP-, analogen, digitalen und klassischen Telefonieumgebungen austauschen kann. In modernen VoIP-Netzen bildet es häufig die Brücke zwischen SIP-basierten Kommunikationsplattformen und traditionellen Systemen wie PSTN-Leitungen, PBX-Trunks, analogen Telefonen, Faxgeräten, E1/T1-Strecken, Intercom-Systemen, Funkzugängen oder Notruf-Endpunkten.

Die Rolle eines Voice Gateways verstehen

Sprachkommunikationsnetze bestehen selten aus nur einer Technologie. Viele Organisationen betreiben noch alte PBX-Systeme, analoge Telefone, Aufzugstelefone, Faxgeräte, öffentliche Telefonleitungen und vorhandene Kupferverkabelung. Gleichzeitig werden SIP-Server, IP-PBX-Plattformen, Cloud-Kommunikation, Unified Communications und Dispatch-Plattformen eingeführt. Ein Voice Gateway lässt diese Systeme zusammenarbeiten, ohne alle Geräte sofort ersetzen zu müssen.

Im einfachsten Fall wandelt das Gateway Sprachverkehr von einer Seite zur anderen um. Auf der IP-Seite wird Sprache meist über SIP-Signalisierung und RTP-Medienströme übertragen. Auf der traditionellen Seite kann das Gateway FXS-Ports, FXO-Ports, E1/T1-Trunks, GSM-Kanäle oder andere Sprachschnittstellen anbinden. Durch Signalisierungsumsetzung, Audiocodierung, Rufnummernrouting und Schnittstellenanpassung wird es zu einem Kernbaustein hybrider Kommunikation.

Wie ein Voice Gateway funktioniert

Signalisierungsumsetzung

Sprachanrufe benötigen Signalisierung, bevor Audio übertragen wird. Sie steuert Rufaufbau, Klingeln, Annahme, Rufnummernanzeige, Auflegen, Weiterleitung und weitere Telefoniefunktionen. In VoIP-Netzen ist SIP das häufigste Signalisierungsprotokoll. In Altsystemen kann Signalisierung von analoger Leitungsspannung, FXO/FXS-Verhalten, ISDN PRI, E1, SS7-nahen Schnittstellen oder PBX-Trunk-Protokollen stammen.

Das Gateway übersetzt diese Methoden, damit ein Netz das andere versteht. Wenn ein analoges Telefon an einem FXS-Port anruft, erkennt das Gateway den Off-Hook-Zustand, empfängt die Ziffern, wandelt die Anfrage in SIP um und sendet sie an eine IP PBX oder einen SIP-Server. Ruft ein SIP-Benutzer eine PSTN-Nummer an, kann das Gateway den Anruf über einen FXO- oder E1-Trunk ins öffentliche Telefonnetz leiten.

Medienverarbeitung und Codec-Handling

Nach dem Rufaufbau verarbeitet das Gateway den Audiostrom. Es kann analoge Sprache in digitale Pakete wandeln, Audio dekodieren und kodieren, Codecs aushandeln, Pegel anpassen, Echo unterdrücken und RTP-Pakete durch das IP-Netz weiterleiten. Übliche Codecs sind G.711, G.729, G.722 und weitere Formate je nach Bandbreite, Audioqualität und Plattformkompatibilität.

Die Codec-Auswahl ist wichtig, weil Netze unterschiedliche Anforderungen haben. Ein Unternehmens-LAN kann hochwertige Codecs nutzen, während eine begrenzte WAN-Verbindung komprimiertes Audio benötigt. Das Gateway erhält die Kompatibilität zwischen Endpunkten, die nicht denselben Codec oder dasselbe Audioformat unterstützen.

Anrufrouting und Rufnummernzuordnung

Ein Gateway steuert auch, wie Anrufe zwischen Systemen laufen. Es kann Wählregeln, Präfixverarbeitung, Eingangs-Routen, Auswahl ausgehender Trunks, Failover-Regeln und Notrufrouting anwenden. Diese Funktionen sind besonders wichtig bei mehreren Standorten, gemischten PBX-Systemen oder verschiedenen externen Leitungstypen.

Interne Nebenstellen können etwa zu einem SIP-Server, lokale Notrufe zu einem PSTN-Trunk, Ferngespräche zu einem ausgewählten VoIP-Carrier und Backup-Anrufe bei IP-Ausfall zu analogen Leitungen geroutet werden. Damit ist das Gateway nicht nur ein Schnittstellenwandler, sondern auch ein praktischer Routing-Kontrollpunkt.

Wichtige Merkmale eines Voice Gateways

Multi-Interface-Konnektivität

Verschiedene Gateway-Modelle unterstützen unterschiedliche physische und logische Schnittstellen. Einige sind für analoge Telefonie ausgelegt, andere für digitale Trunks, SIP-Trunk-Zugang, GSM-Kanäle, Funkanbindung oder Filialintegration. Die richtige Wahl hängt davon ab, was verbunden werden muss.

Protokoll- und Codec-Kompatibilität

Ein zuverlässiges Gateway sollte gängige SIP-Funktionen, RTP-Medientransport, DTMF-Methoden, Caller-ID, Echounterdrückung, Jitter-Puffer, NAT-Traversal und wichtige Sprachcodecs unterstützen. Diese Fähigkeiten verringern Kompatibilitätsprobleme zwischen IP PBX, SIP-Plattformen, analogen Geräten und Carrier-Diensten.

In realen Projekten ist Kompatibilität oft wichtiger als die reine Portanzahl. Das Gateway muss mit Call Server, Carrier-Trunk, bestehender PBX, Notruf-Endpunkt oder Dispatch-Plattform reibungslos arbeiten. Gute Interoperabilität reduziert Rufausfälle, Einweg-Audio, falsche Rufnummernanzeige und Konflikte in Wählregeln.

Failover und Zuverlässigkeit

Sprachkommunikation unterstützt häufig Geschäftskontinuität, Standortschutz, Notrufe und Serviceeinsätze. Deshalb können Gateways Failover-Routing, Backup-Trunk-Auswahl, Heartbeat-Erkennung, Wiederanlauf nach Stromausfall, Konfigurationsbackup und Netzredundanz bieten.

Wenn IP PBX, WAN-Link oder SIP-Trunk ausfallen, kann ein Gateway wichtige Anrufe über lokale PSTN-Leitungen oder Backup-Trunks leiten. Das ist wertvoll für Filialen, Sicherheitsräume, Industrieanlagen, Verkehrsanlagen und Notrufpunkte, die nicht von einem einzigen Pfad abhängen dürfen.

Netzwerkarchitektur eines Voice Gateways

Grundlegende Unternehmens-VoIP-Architektur

In einer einfachen Unternehmensarchitektur steht das Gateway zwischen IP PBX und alten Telefonieschnittstellen. IP-Telefone registrieren sich über das LAN an der IP PBX. Analoge Telefone oder PSTN-Leitungen werden mit dem Gateway verbunden. Das Gateway registriert sich oder trunked per SIP mit der IP PBX. Die IP PBX verwaltet Nebenstellen und Rufsteuerung, während das Gateway physische Verbindung und Sprachumsetzung bereitstellt.

Diese Architektur ist üblich in Bürogebäuden, Hotels, Schulen, Krankenhäusern, Produktionsstätten und Filialnetzen. Sie ermöglicht, nützliche analoge Endpunkte zu behalten und den Kern schrittweise Richtung VoIP zu bewegen.

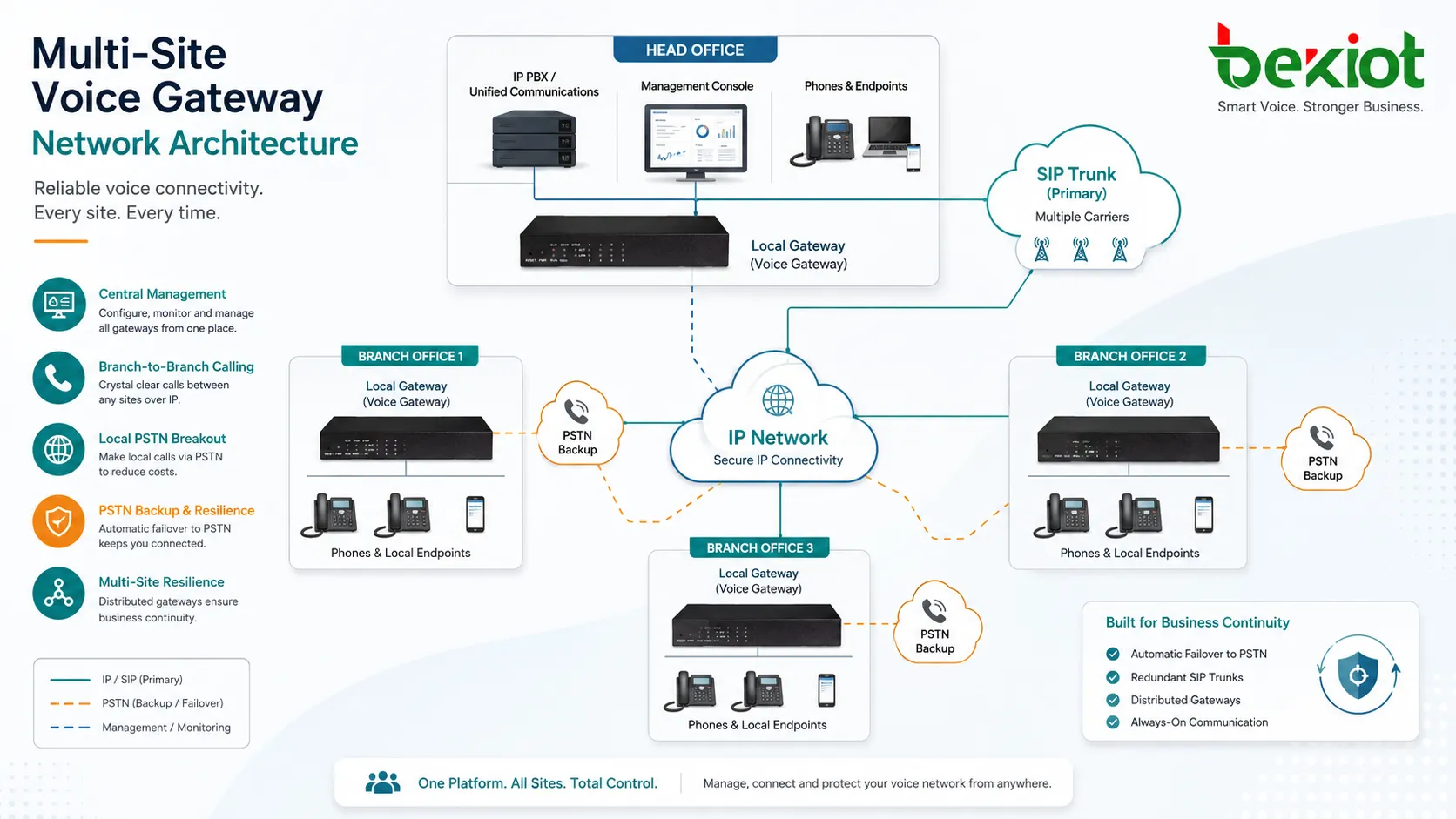

Multi-Site- und Filialarchitektur

In einem Multi-Site-Netz kann jede Filiale ihr lokales Gateway haben. Anrufe zwischen Standorten laufen über das IP-Netz, während lokaler PSTN-Zugang für externe oder Backup-Kommunikation verfügbar bleibt. Das kann Ferngesprächskosten senken und lokale Resilienz erhöhen.

Große Organisationen verwalten Gateways zentral oder integrieren sie in Unified Communications. Nummernpläne, Routingregeln, Notrufnummern und Trunk-Berechtigungen müssen sorgfältig geplant werden, um Routing-Schleifen oder uneinheitliches Verhalten zwischen Standorten zu vermeiden.

Hybride Migrationsarchitektur

Viele Organisationen ersetzen alte Telefonie nicht in einem Schritt. Eine hybride Architektur lässt alte und neue Systeme während der Übergangsphase gemeinsam laufen. Das Gateway verbindet bestehende PBX, analoge Endpunkte, Carrier-Trunks und die neue SIP-Plattform, damit Benutzer während der Umstellung weiter telefonieren können.

Dieser Ansatz senkt Migrationsrisiken. Abteilungen können schrittweise zu VoIP wechseln, Notruftelefone bleiben verbunden und öffentliche Rufnummern können weiter genutzt werden. IT-Teams erhalten mehr Zeit, Routing, Codecs, Notrufwahl und Schulung vor der vollständigen Umschaltung zu testen.

Typische Anwendungen von Voice Gateways

Analoge Telefone an VoIP anbinden

Viele Organisationen nutzen weiterhin analoge Telefone in Aufzügen, Lagern, Gästezimmern, Sicherheitskabinen, Notrufpunkten und Produktionsbereichen. Alle zu ersetzen wäre teuer oder unnötig. Ein FXS-Gateway bindet diese Geräte an eine SIP-basierte IP PBX an und erhält vertraute Hardware.

Das ist sinnvoll, wenn analoge Endpunkte zuverlässig, robust oder an schwer zugänglichen Orten installiert sind. Das Gateway verlängert die Lebensdauer bestehender Geräte und ermöglicht zentrales Call Management über VoIP-Infrastruktur.

IP PBX mit PSTN-Leitungen verbinden

Ein FXO- oder E1-Gateway kann eine IP PBX mit öffentlichen Telefonleitungen verbinden. Das ist nützlich für lokalen PSTN-Zugang, Carrier-Trunk-Backup, Notrufe oder Integration mit einem älteren Telefonnetz. Es unterstützt auch die schrittweise Migration von traditioneller PBX zu VoIP.

Für kleine Standorte reichen oft einige FXO-Ports. Für größere Büros oder Carrier-Zugang bieten E1/T1-Gateways höhere Kanalkapazität und strukturierteres Trunk-Management.

Industrie- und Notfallkommunikation

Industrieanlagen, Kraftwerke, Verkehrsknoten, Tunnel, Campus, Häfen und Leitstellen können Gateways nutzen, um robuste Telefone, Dispatch-Konsolen, Funksysteme, Beschallung, Alarm-Endpunkte und Kontrollraumplattformen zu verbinden. Hier sind Zuverlässigkeit und Interoperabilität oft wichtiger als reine Gesprächskosten.

Ein Gateway kann Feldnottelefone mit einer Leitstelle verbinden, Alarmanrufe zum Dispatcher routen, SIP-Endpunkte mit alten PBX-Leitungen koppeln oder einen PSTN-Backup-Pfad für kritische Anrufe erhalten. Es ist damit ein praktischer Bestandteil von Sicherheitskommunikation und operativer Kontinuität.

Verwandtes Produkt: Becke Telcom IPGA Series Voice Gateway

Zentrale Vorteile für Organisationen

Geringere Migrationskosten

Ein Voice Gateway ermöglicht, vorhandene Leitungen, Telefone, PBX-Trunks und Verkabelung weiterzuverwenden, während VoIP schrittweise eingeführt wird. Das verringert den Bedarf an sofortigem Komplettaustausch und erleichtert Budgetierung und Management der Modernisierung.

Bei Standorten mit vielen Altgeräten schützt das Gateway frühere Investitionen und ermöglicht dennoch SIP-Trunking, zentrale Verwaltung und IP-basiertes Routing.

Bessere Interoperabilität

Voice Gateways lösen ein häufiges Problem: verschiedene Systeme können nicht direkt miteinander kommunizieren. Durch mehrere Schnittstellen und Protokolle bilden sie eine Brücke zwischen alten und neuen Netzen.

Das ist besonders nützlich für Unternehmen, die im Laufe der Zeit unterschiedliche Systeme erworben haben, mehrere Standorte betreiben oder Notfall-, Industrie- und Bürokommunikation in eine beherrschbare Struktur integrieren müssen.

Verbesserte Geschäftskontinuität

Richtig geplant kann ein Gateway Backup-Rufwege und lokale Survivability unterstützen. Fällt der Haupt-SIP-Trunk oder das IP-Netz aus, können ausgewählte Anrufe weiterhin über PSTN-Leitungen oder lokale Trunks laufen und Grundkommunikation erhalten.

Für kritische Standorte sollten Gateway-Redundanz, Notstrom, lokale Routingregeln und Notrufwahlrichtlinien von Anfang an in die Architektur aufgenommen werden.

Auswahlkriterien

Porttyp und Kapazität

Zuerst muss klar sein, was verbunden werden soll. Analoge Telefone benötigen FXS-Ports. PSTN-Leitungen benötigen FXO-Ports. Digitale Carrier-Trunks können E1 oder T1 erfordern. SIP-Trunk-Integration braucht starke SIP-Kompatibilität und Sicherheitsfunktionen. Die Portanzahl sollte anhand aktueller Anforderungen und naher Erweiterung berechnet werden.

Auch die Rufgleichzeitigkeit ist wichtig. Ein Gateway kann viele physische Ports haben, doch die tatsächliche Zahl gleichzeitiger Anrufe hängt von Kanalkapazität, Lizenzierung, Codec-Verarbeitung und Trunk-Konfiguration ab.

Kompatibilität mit der Sprachplattform

Vor der Bereitstellung sollte das Gateway mit IP PBX, SIP-Server, Carrier-Trunk, analogem Endpunkt oder Dispatch-System getestet werden. Wichtige Tests sind Registrierung, eingehende und ausgehende Anrufe, Caller-ID, DTMF, Fax, Notrufnummern, Weiterleitung, Halten, Rufabbau und Failover-Routing.

Bei Projekten mit Becke Telcom IPGA Series Gateways kann das Gerät als praktische Brücke zwischen SIP-Plattformen und analogen oder trunkseitigen Sprachressourcen in hybriden VoIP-Umgebungen dienen. Die Modellauswahl sollte auf Porttyp, Kanalzahl, Topologie und Integrationsszenario beruhen.

Sicherheit und Management

Da ein Voice Gateway interne Systeme mit externen Telefonnetzen verbindet, darf Sicherheit nicht ignoriert werden. Administratoren sollten starke Passwörter, Zugriffskontrolle, vertrauenswürdige IP-Bereiche, SIP-Sicherheitsregeln, Anrufberechtigungen und Firmware-Pflege konfigurieren.

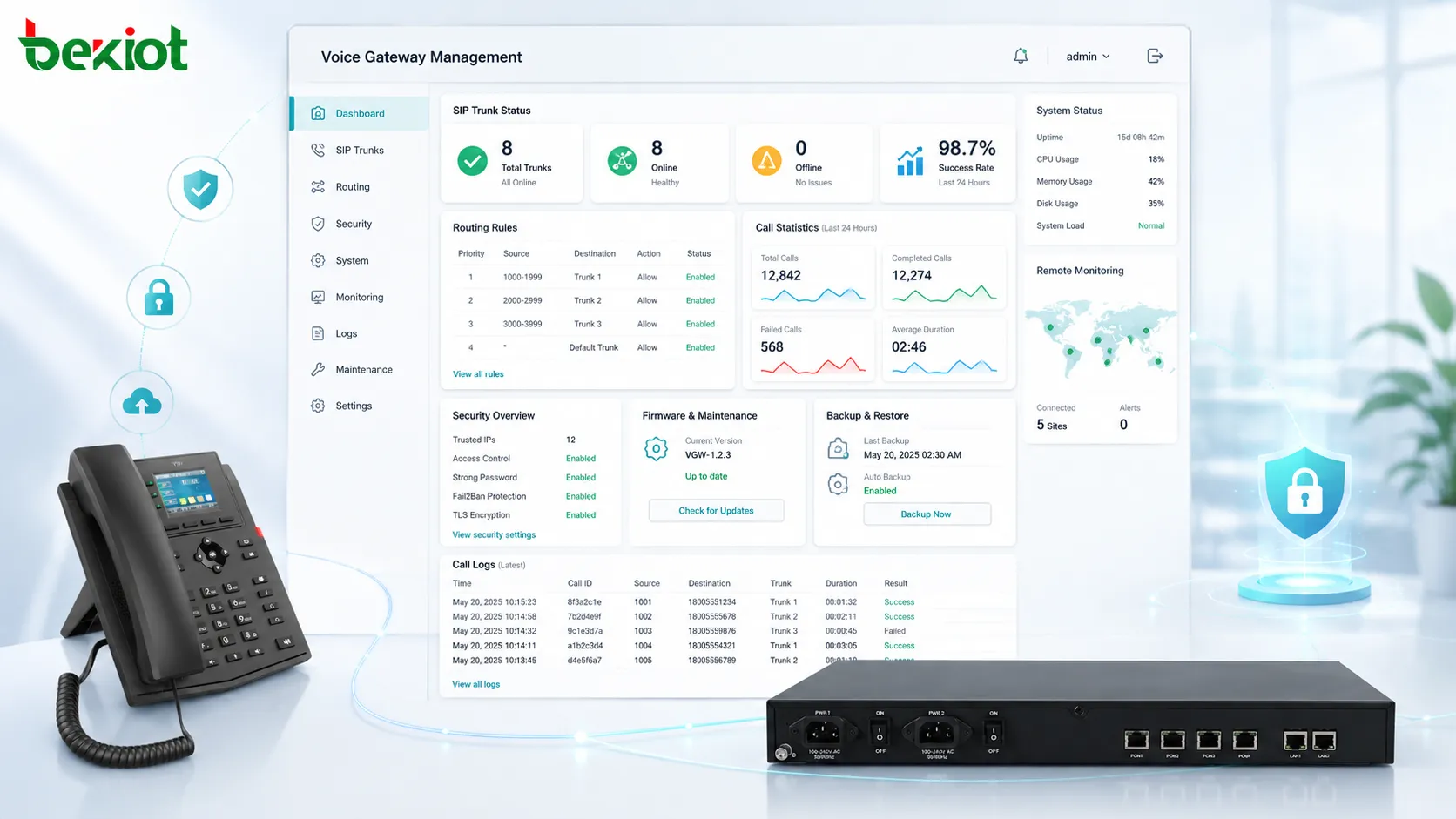

Auch die Verwaltung muss einfach sein. Webkonfiguration, Protokolle, Backup und Restore, Fernüberwachung, Anrufstatistiken und klare Routingtabellen reduzieren Wartungsaufwand und verkürzen Fehlerbehebung.

Fazit

Ein Voice Gateway ist eine wesentliche Brücke zwischen IP-Sprachnetzen und traditioneller Telefonieinfrastruktur. Es unterstützt Protokollumsetzung, Medienverarbeitung, Anrufrouting, Trunk-Anbindung, analoge Endpunktintegration und hybride Migration. Für Organisationen auf dem Weg zu VoIP bietet es eine praktische Modernisierung ohne sofortige Aufgabe nützlicher Altsysteme.

Das richtige Design hängt von Schnittstellentyp, Rufkapazität, Plattformkompatibilität, Routinganforderungen, Zuverlässigkeitszielen und Migrationsplan ab. In Büro-Telefonie, Industriekommunikation, öffentlicher Sicherheit, Hotellerie, Verkehr oder Filialnetzen verbessert ein gut geplantes Gateway Interoperabilität, senkt Migrationsrisiken und stärkt Kommunikationskontinuität.

FAQ

Kann ein Voice Gateway ohne IP PBX arbeiten?

Ja, in begrenzten Szenarien. Manche Gateways können Anrufe direkt zwischen Ports routen oder sich ohne vollständige IP PBX mit einem SIP-Trunk verbinden. Die meisten Unternehmensinstallationen nutzen jedoch IP PBX oder SIP-Server für Nebenstellenverwaltung, Rufsteuerung, Voicemail, Berechtigungen und erweiterte Funktionen.

Was verursacht Einweg-Audio bei Voice Gateways?

Häufige Ursachen sind NAT-Konfiguration, Firewall-Regeln, falsche RTP-Ports, Codec-Mismatch oder Routingprobleme zwischen Netzsegmenten. Nur SIP-Signalisierung zu prüfen reicht nicht, weil Rufaufbau und Audiomedien unterschiedliche Wege nehmen können.

Ist ein Voice Gateway dasselbe wie ein SBC?

Nein. Ein Voice Gateway verbindet vor allem unterschiedliche Sprachschnittstellen und wandelt zwischen IP und klassischer Telefonie. Ein SBC konzentriert sich stärker auf SIP-Sicherheit, Sitzungssteuerung, NAT-Traversal, Topologieverbergung und Carrier-Interconnection. Einige Produkte überschneiden sich, aber ihre Hauptrollen unterscheiden sich.

Können Faxgeräte über ein Voice Gateway funktionieren?

Ja, aber Faxunterstützung hängt von Gateway-Funktionen, Netzqualität, Codec-Einstellungen und Faxmodus ab. T.38 wird häufig für Fax over IP verwendet, während G.711-Passthrough in stabilen LANs funktionieren kann. Fax sollte immer vor dem Produktivbetrieb getestet werden.

Wie sollten Notrufe über ein Voice Gateway behandelt werden?

Notrufe benötigen klare Routingregeln, Rufnummernidentifikation, falls erforderlich Standortinformationen und Backup-Pfade. Organisationen sollten Notrufwahl regelmäßig testen und bestätigen, dass Anrufe im Normal- und Failover-Betrieb das richtige Ziel erreichen.
