In gefährlichen Gasumgebungen wird ein sicheres elektrisches Gerät nicht allein durch ein robustes Gehäuse definiert. Es muss unter den zertifizierten Einsatzbedingungen Funken, Lichtbögen, unzulässige Erwärmung, lose Klemmen, Isolationsfehler und ungeeignete Kabeleinführungen verhindern.

Dieser technische Lexikonartikel erläutert die erhöhte Sicherheit Ex e aus Sicht der Schutzstufenstandards. Er behandelt die Auswahl von Ex eb und Ex ec, Zonenzuordnung, Gasgruppen, Temperaturklasse, Klemmen, Kriech- und Luftstrecken, IP66-Gehäuse, Verschraubungen, Erdung, Kennzeichnung, Prüfung und Unterschiede zu anderen Schutzarten; als Beispiel wird das explosionsgeschützte verstärkte Telefon EX-BH621 von Becke Telcom als Kommunikationspunkt mit IP66-Gehäuse genannt.

Grundlegende Sicherheitsphilosophie

Die Anforderung gilt für Funken, Lichtbögen, Temperaturanstieg, Kriechstrombildung, Zündquellen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Gehäuse, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Staub, Zündquellen, zertifiziertes Design. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

Normenrahmen hinter der Kennzeichnung

In der Praxis werden Zündquellen, zertifiziertes Design, Installationsnormen gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Die Anforderung gilt für Luftstrecke, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Installationsnormen, Standortregeln, Kabelverschraubungen, Erdung eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Schutzstufen: eb und ec

Dieser Punkt betrifft vor allem Geräteschutzniveau, Zündquellen, zertifiziertes Design. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

In der Praxis werden Geräteschutzniveau, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für vollständige Kennzeichnung, Temperaturklasse, Umgebungstemperaturbereich, Zertifikatsbedingungen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Zonenabgleich und Risikozuordnung

Für das Projekt müssen Zündquellen, zertifiziertes Design, Installationsnormen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Zoneneinteilungsplan, Gerätezertifikat, Gas- oder Staubatmosphären, Temperaturklasse. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

In der Praxis werden anwendungsspezifisch, Explosionsschutz, Zündquellen gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Anforderungen an die Gasgruppe

Die Anforderung gilt für Gasgruppen, Wasserstoff, Zündquellen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Für das Projekt müssen Luftstrecke, Kriechstrecke, Zündquellen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Materialdaten, Zündquellen, zertifiziertes Design. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

Kontrolle der Temperaturklasse

In der Praxis werden Temperaturklasse, Oberflächentemperatur, Gas oder Dampf gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Die Anforderung gilt für Umgebungstemperaturbereich, elektrische Verluste, Klemmenwiderstand, Sonneneinstrahlung, Belüftung. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Temperaturklasse, Oberflächentemperatur, Zündquellen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Elektrische Abstände und Isolierung

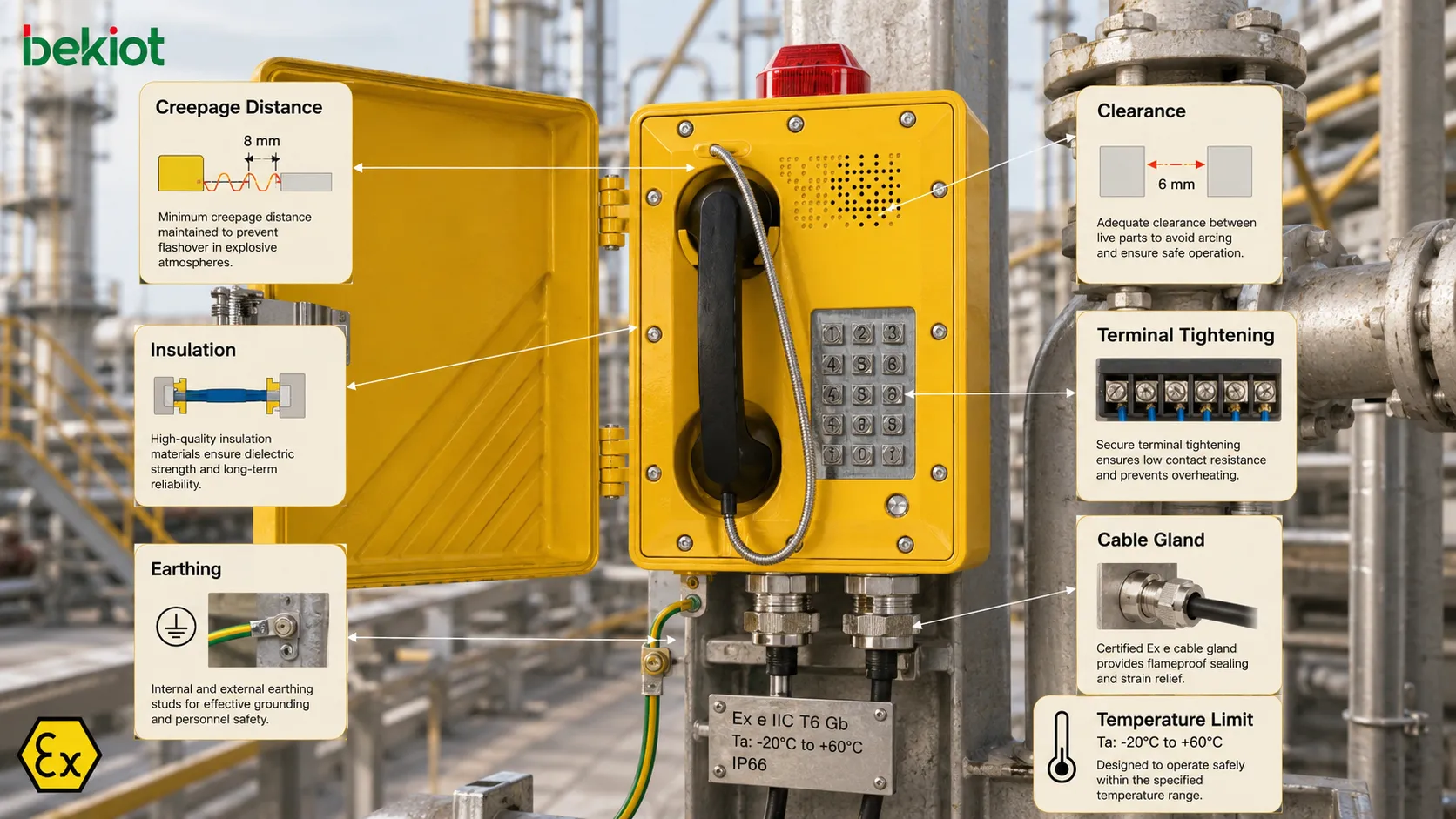

Dieser Punkt betrifft vor allem Luftstrecke, Kriechstrecke, leitfähige Teile, Isoliermaterial, Kriechstrombildung, Überschlag. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

In der Praxis werden Verschmutzungsbedingungen, Materialgruppe, Lichtbögen, Funken gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für Umweltbelastung, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Sicherheit von Klemmen und Anschlüssen

Für das Projekt müssen Spannungsabfall, Wackelkontakt, Zündquellen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Klemmenblöcke, Leiterquerschnitte, Drehmomentwerte. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

In der Praxis werden Wartungsteams, gewöhnliche Teile, Zündquellen gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Gehäuseschutz und Umweltbeständigkeit

Die Anforderung gilt für Gehäuse, Staub, Zündquellen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Staub, Strahlwasser, Explosionsschutz eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem EX-BH621, Staub, Strahlwasser, Temperaturklasse. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Mechanische Festigkeit und Stoßschutz

In der Praxis werden Staub, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für Zündquellen, zertifiziertes Design, Installationsnormen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Inspektion, Explosionsschutz, Zündquellen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Auslegung von Kennzeichnung und Zertifikat

Dieser Punkt betrifft vor allem Temperaturklasse, Zündquellen, zertifiziertes Design. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

In der Praxis werden vollständige Kennzeichnung, Temperaturklasse, Geräteschutzniveau gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für Kabelverschraubungen, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Vergleich wichtiger Auswahlfaktoren

Typprüfungen und Stückprüfungen

Für das Projekt müssen Temperaturanstieg, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Dieser Punkt betrifft vor allem zertifiziertes Design, Zündquellen, Installationsnormen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

In der Praxis werden Kabeleinführungen, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Kabeleinführungen und Verschraubungen

Die Anforderung gilt für Kabelverschraubungen, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Für das Projekt müssen Zündquellen, zertifiziertes Design, Installationsnormen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Installationsnormen, Zündquellen, zertifiziertes Design. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

Erdung und Potentialausgleich

In der Praxis werden Erdung, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Die Anforderung gilt für Inspektion, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Erdung, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Statische Elektrizität und Oberflächenmaterialien

Dieser Punkt betrifft vor allem Zündquellen, zertifiziertes Design, Installationsnormen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

In der Praxis werden Zündquellen, zertifiziertes Design, Installationsnormen gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für Staub, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Installationsdisziplin

Für das Projekt müssen Erdung, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Dieser Punkt betrifft vor allem Umgebungstemperaturbereich, Zündquellen, zertifiziertes Design. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

In der Praxis werden Inspektion, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Regeln für Inspektion und Wartung

Die Anforderung gilt für Kabeleinführungen, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Für das Projekt müssen Inspektion, Staub, Zündquellen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Zündquellen, zertifiziertes Design, Installationsnormen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

Unterschied zu druckfester Kapselung und Eigensicherheit

In der Praxis werden Zündquellen, Funken, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Die Anforderung gilt für Zündquellen, zertifiziertes Design, Installationsnormen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen vollständige Kennzeichnung, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Häufige Missverständnisse

Dieser Punkt betrifft vor allem Zündquellen, zertifiziertes Design, Installationsnormen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

In der Praxis werden Explosionsschutz, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für Temperaturklasse, Zertifikatsbedingungen, Zündquellen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Für das Projekt müssen Zündquellen, zertifiziertes Design, Installationsnormen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Anwendungsszenarien

Dieser Punkt betrifft vor allem Funken, Staub, Zündquellen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

In der Praxis werden Staub, Explosionsschutz, Zündquellen gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

Die Anforderung gilt für Zündquellen, zertifiziertes Design, Installationsnormen. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter.

Dokumentation und Verantwortung des Betreibers

Für das Projekt müssen Inspektion, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Dieser Punkt betrifft vor allem Zündquellen, zertifiziertes Design, Installationsnormen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

In der Praxis werden Zündquellen, zertifiziertes Design, Installationsnormen gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren.

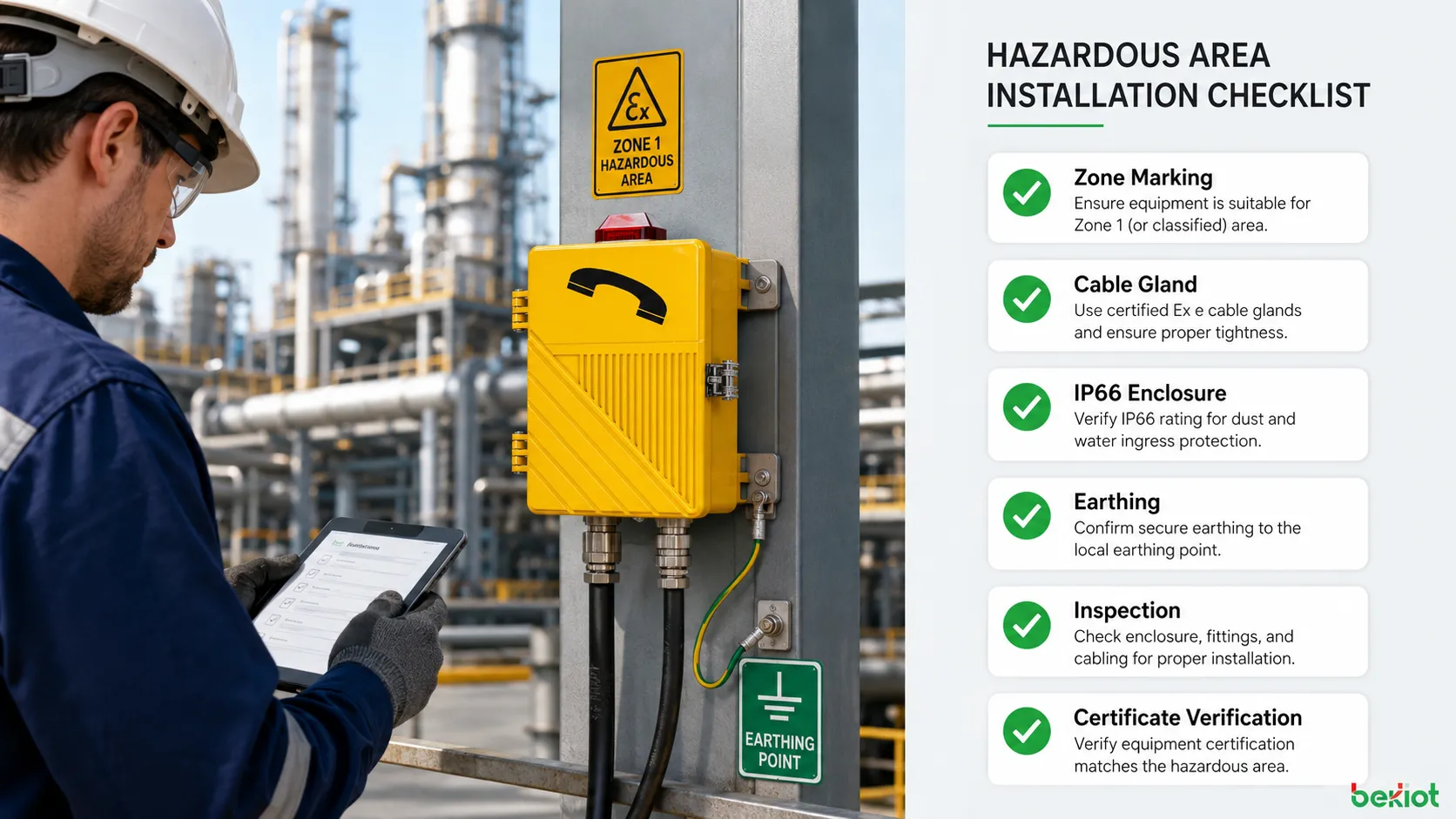

Praktische Auswahl-Checkliste

Die Anforderung gilt für Temperaturklasse, Umgebungstemperaturbereich, Geräteschutzniveau. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Für das Projekt müssen Erdung, Zündquellen, zertifiziertes Design eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt.

Dieser Punkt betrifft vor allem Zündquellen, zertifiziertes Design, Installationsnormen. Die Auswahl muss diese Faktoren innerhalb der zertifizierten Grenzen halten, damit das Gerät nicht zur Zündquelle wird.

Ingenieurtechnischer Wert

In der Praxis werden Staub, Zündquellen, zertifiziertes Design gemeinsam geprüft. Passt einer dieser Punkte nicht zum Zertifikat oder zur Zone, kann der Ex-e-Schutz seine Gültigkeit verlieren. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Die Anforderung gilt für Gasgruppen, Zündquellen, zertifiziertes Design. Die Bewertung endet deshalb nicht beim Kauf, sondern läuft bei Installation, Inspektion und Wartung weiter. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Für das Projekt müssen Zündquellen, zertifiziertes Design, Installationsnormen eindeutig dokumentiert sein. Diese Nachvollziehbarkeit bestätigt, dass das Gerät im Gefahrenbereich geeignet bleibt. Die Prüfung muss vollständige Kennzeichnung, Anleitung und reale Standortbedingungen einbeziehen.

Erhöhte Sicherheit Ex e erfüllt strenge Schutzstufenstandards, indem Zündquellen durch kontrollierte Konstruktion, sichere Klemmen, korrekte Abstände, Temperaturbegrenzung, zertifizierte Kennzeichnung und disziplinierte Installation verhindert werden, nicht nur durch Gehäusefestigkeit.

Häufige Fragen

Kann Ex-e-Ausrüstung in jedem explosionsfähigen Gasbereich installiert werden?

Nein. Es muss zur Zoneneinstufung, zum Geräteschutzniveau, zur Gasgruppe, Temperaturklasse, Umgebungstemperatur und zu den Zertifikatsbedingungen passen.

Bedeutet IP66, dass das Gerät explosionsgeschützt ist?

Nein. IP66 beschreibt Staubdichtheit und Schutz gegen starkes Strahlwasser. Explosionsschutz erfordert eine passende Ex-Zertifizierung und Kennzeichnung.

Warum sind Klemmenverbindungen so wichtig?

Weil lose oder ungeeignete Klemmen Wärme, Lichtbögen oder Wackelkontakte erzeugen können. Ex-e-Design hängt stark von sicheren und zertifizierten Anschlüssen ab.

Dürfen Benutzer zusätzliche Kabelöffnungen in ein Ex-e-Gehäuse bohren?

Im Allgemeinen nein, außer Zertifikat und Herstelleranleitung erlauben es ausdrücklich. Eine nicht freigegebene Änderung kann das Schutzkonzept ungültig machen.

Was sollte bei der Wartung geprüft werden?

Zu prüfen sind Lesbarkeit der Kennzeichnung, Gehäusezustand, Dichtungen, Verschraubungen, Klemmenanzug, Korrosion, Erdung, unbefugte Änderungen und Übereinstimmung mit der ursprünglichen Installation.
