In Serverräumen, Rechenzentren, Telekommunikationsschränken und Edge-Geräteräumen beschreiben Ingenieure Geräte häufig als 1U, 2U, 4U oder 6U. Dieses “U” ist kein Leistungsindikator. Es ist eine physische Höheneinheit, mit der geplant wird, wie viel vertikalen Platz ein Server, Switch, Gateway, Speichergerät oder anderes rackmontiertes Gerät in einem Standardschrank belegt.

Das Verständnis dieser Einheit ist für die Projektplanung wichtig. Sie hilft Teams, Schrankkapazität zu schätzen, Platz für zukünftige Geräte zu reservieren, Kabel zu organisieren, den Luftstrom zu verbessern und Installationskonflikte bei der Auslieferung zu vermeiden.

Die Grundmessung hinter Rack-Geräten

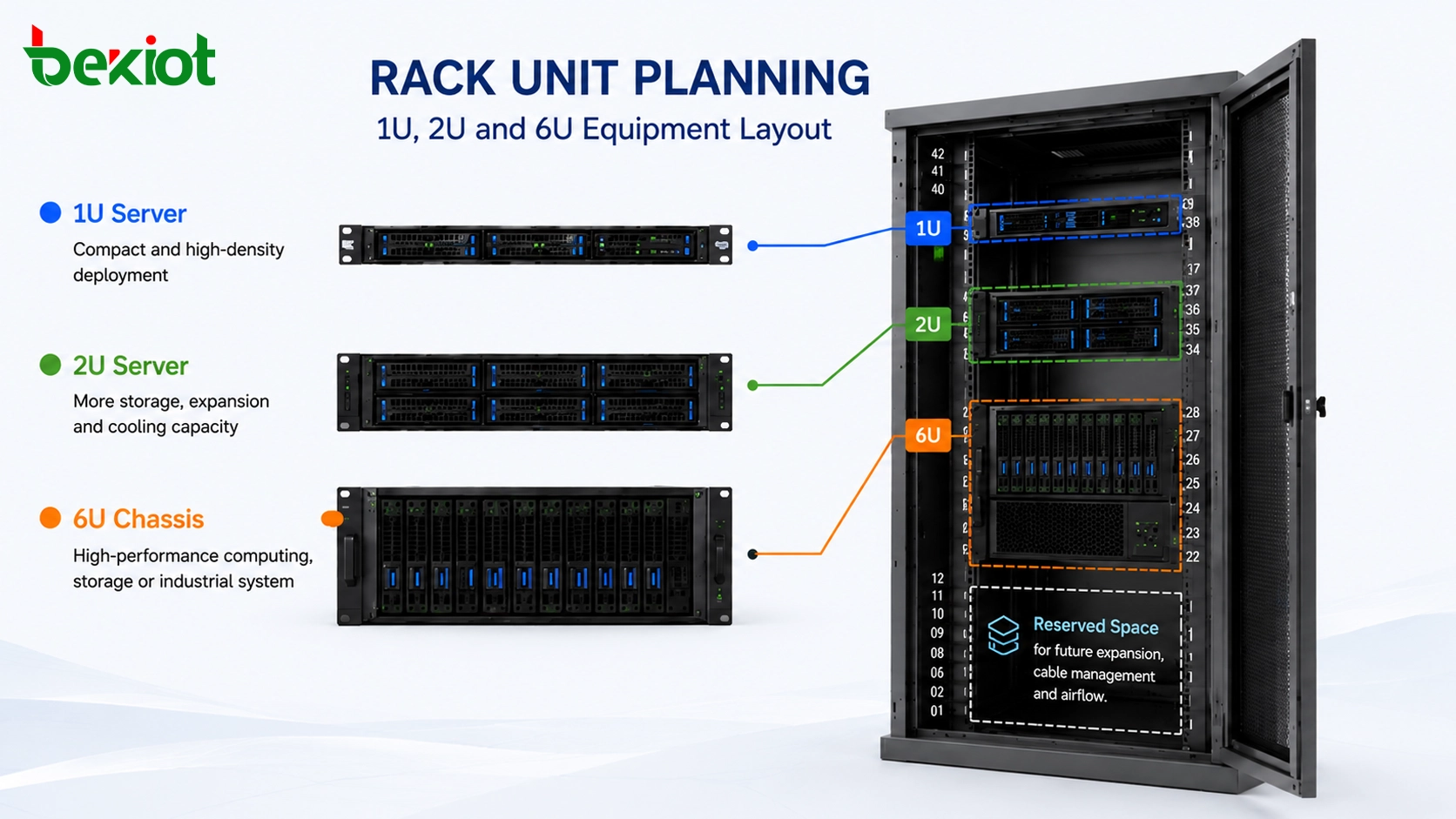

“U” steht für “Rack Unit”, eine standardisierte Höhenmessung für rackmontierte Geräte. Eine Rack Unit entspricht 1,75 Zoll, also etwa 4,45 Zentimetern oder 44,45 Millimetern. Wird ein Gerät als 1U beschrieben, belegt es eine Rack Unit in der vertikalen Höhe. Ein 2U-Gerät belegt zwei Rack Units, und ein 6U-Gerät belegt sechs Rack Units.

Dieser Standard erleichtert die Geräteplanung erheblich. Statt jedes Servergehäuse manuell zu messen, können Ingenieure den U-Wert nutzen, um den Platzverbrauch im Schrank schnell zu verstehen. Ein 1U-Server ist meist kompakt und für hohe Dichte geeignet. Ein 2U-Server bietet mehr Innenraum für Festplatten, Erweiterungskarten, Kühlung oder leistungsstärkere Hardware. Größere Gehäuse wie 4U oder 6U können für Speicher, GPU-Computing, industrielle Steuerung, Medienverarbeitung oder Spezialanwendungen verwendet werden.

Wie Schrankmarkierungen Installationsteams helfen

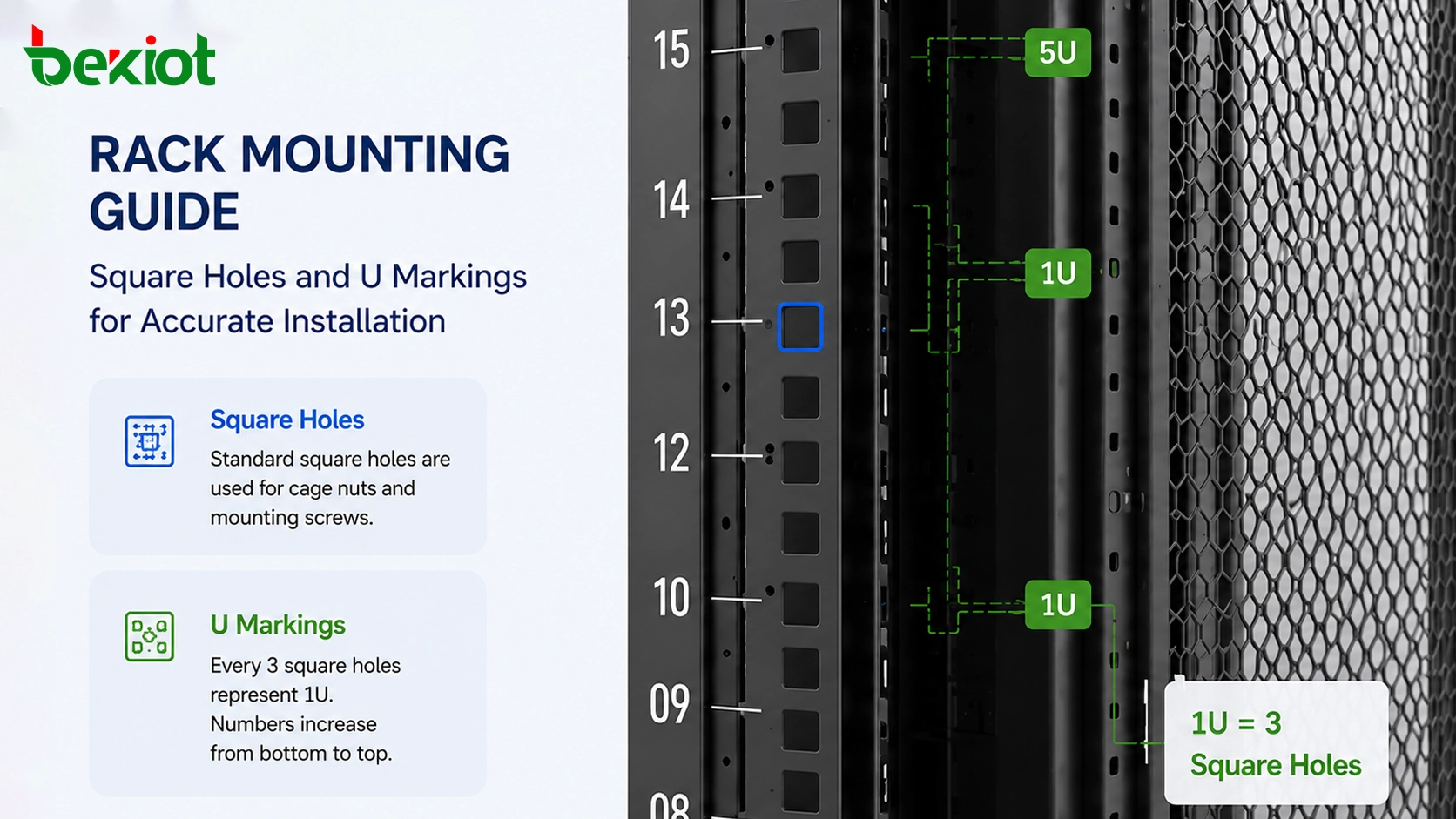

Standard-Serverschränke enthalten normalerweise vertikale Montageschienen mit wiederholten quadratischen Löchern. Diese Löcher sind nicht zufällig. Sie entsprechen dem Abstand der Rack Units, und die nummerierten Markierungen daneben helfen Installateuren, die richtige Position für jedes Gerät zu finden.

In vielen Schränken stehen jeweils drei quadratische Löcher für eine Rack Unit. Die Nummerierung beginnt normalerweise unten im Schrank und steigt nach oben. So können Ingenieure und Installateure eine Rack-Zeichnung genau umsetzen. Wenn ein Plan beispielsweise festlegt, dass ein 2U-Server von U10 bis U11 montiert wird, kann das Installationsteam die richtigen Löcher ohne Rätselraten finden.

Übliche Schrankhöhen in realen Projekten

Der häufigste vollhohe Serverschrank ist 42U. Das bedeutet, dass der Schrank theoretisch Geräte mit einer kombinierten vertikalen Höhe von 42 Rack Units aufnehmen kann. Wenn jedes Gerät genau 1U hoch wäre und kein Platz reserviert würde, könnte ein 42U-Schrank 42 Einheiten 1U-Geräte aufnehmen.

In der Praxis reservieren Projektteams meist zusätzlichen Platz für Patchpanels, Kabelmanager, Stromverteilungseinheiten, Blindplatten, Luftstromwege, Servicezugang und zukünftige Erweiterungen. Daher ist das theoretische Maximum nicht immer die empfohlene Bestückungsdichte.

Warum U-Planung vor der Beschaffung wichtig ist

Beim Auswählen von Servern, Switches, Kommunikationsgateways, Speichergeräten, Sicherheitsappliances oder industrieller Netzwerktechnik hilft die Kenntnis der U-Höhe zu bestimmen, ob das Gerät in das geplante Rack passt. Sie verhindert auch einen häufigen Fehler: Geräte zuerst kaufen und später feststellen, dass der Schrankplatz nicht ausreicht.

In einem gut geplanten Projekt sollte die Geräteliste Gerätename, Anzahl, U-Höhe, Einbauposition, Strombedarf, Netzwerkverbindung, Wärmeabgabe und Wartungsraum enthalten. So kann das Team berechnen, ob ein 24U-, 42U-, 45U- oder 48U-Schrank besser geeignet ist.

Die Platzberechnung ist nur der erste Schritt

Die Rack-Unit-Berechnung zeigt, wie viel vertikalen Platz Geräte belegen, löst aber nicht alle Designprobleme. Ein Schrank braucht auch ausreichende Tiefe, Tragfähigkeit, Stromkapazität, Kühlleistung und Platz für Kabelführung.

Ein 1U-Gerät kann beispielsweise in der Höhe passen, aber ungeeignet sein, wenn es zu tief für den Schrank ist, zu schwer für die Schienen ist oder rückseitigen Kabelraum benötigt, der nicht reserviert wurde.

Zukünftige Erweiterung sollte eingeplant werden

Viele Projekte wachsen nach der ersten Phase. Später können zusätzliche Server, Switches, Gateways, Patchpanels, Recorder, Sicherheitsgeräte oder Edge-Computing-Einheiten hinzukommen. Ist der Schrank zu Beginn komplett gefüllt, kann ein Upgrade einen zweiten Schrank, zusätzliche Kabel, neue Stromverteilung und mehr Montagearbeit erfordern.

Ein praktisches Design reserviert daher freie Rack Units für zukünftige Erweiterung und Wartungsflexibilität. Das vereinfacht spätere Upgrades und reduziert das Risiko, das gesamte Schranklayout neu zu erstellen.

Planung für Serverräume und Kommunikationsschränke

Rack-Unit-Planung ist nicht auf IT-Server beschränkt. Sie ist auch wichtig für Telekommunikationssysteme, IP-PBX-Plattformen, Medienserver, Dispatch-Plattformen, Aufzeichnungsserver, Videogateways, RoIP-Gateways, Netzwerkswitches, Router, Firewalls und Stromversorgungstechnik. Jedes rackmontierte Gerät sollte vor der Installation nach seiner U-Höhe bewertet werden.

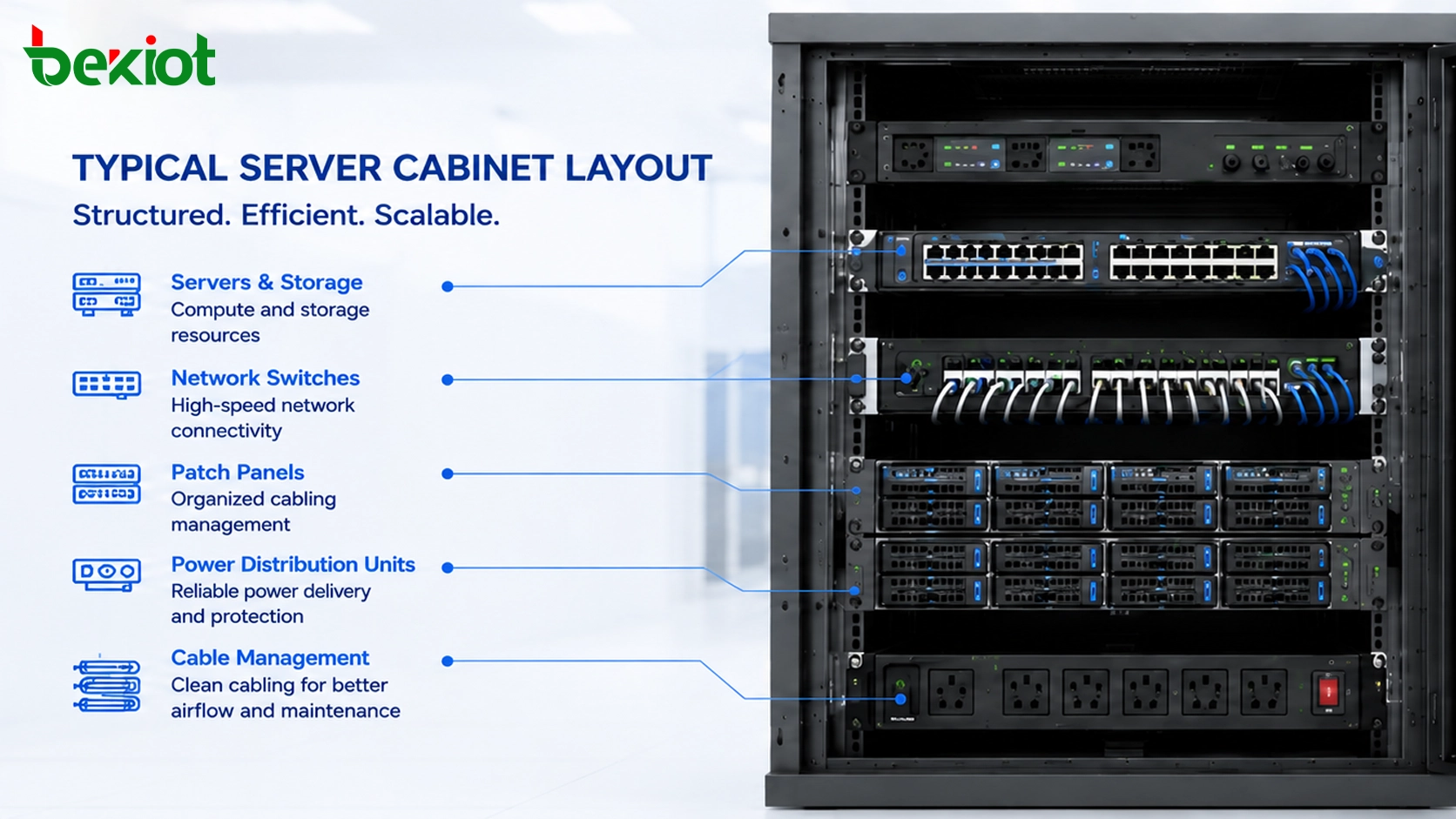

In einem Kommunikationssystem kann der Schrank sowohl IT-Geräte als auch Kommunikationshardware enthalten. Ein Schrank kann beispielsweise Server, SIP-Plattformen, Switches, Gateways, Speicher, Patchpanels und Stromgeräte enthalten. Ein klares Racklayout reduziert Verdrahtungsfehler und gibt Wartungsteams eine besser lesbare Systemstruktur.

Empfohlener Designablauf

Ein zuverlässiger Schrankplan sollte mit der Geräteliste beginnen. Jedes Gerät sollte auf U-Höhe, Tiefe, Gewicht, Stromanschluss, Kühlrichtung, Portposition und Wartungszugang geprüft werden. Danach kann der Ingenieur eine Rack-Elevationszeichnung erstellen, die die Position jedes Geräts definiert.

Schwere Geräte werden üblicherweise tiefer im Schrank platziert, um die Stabilität zu verbessern. Patchpanels und Kabelmanager sollten nahe an den Geräten positioniert werden, die sie bedienen. Geräte, die häufig bedient oder geprüft werden müssen, sollten möglichst in einer angenehmen Sichthöhe liegen.

Installationsdetails vor der Lieferung prüfen

Bevor die Installation beginnt, sollte das Team Schrankgröße, Schienentyp, Montagezubehör, Stromverteilung, Erdung, Kabeleinführungsrichtung, Belüftung und Serviceplatz rund um den Schrank bestätigen. Diese Details beeinflussen oft, ob ein Rackdesign vor Ort reibungslos funktioniert.

Bei Projekten mit mehreren Schränken sind konsistente Nummerierung und Beschriftung wichtig. Schrank-ID, U-Position, Gerätename, Portzuordnung, Kabelkennzeichnung und Stromkreiskennzeichnung sollten mit der Enddokumentation übereinstimmen.

Blindplatten und Kabelmanager richtig verwenden

Blindplatten dienen nicht nur der Optik. Sie führen den Luftstrom und verringern die Rückführung heißer Luft in Front-to-Back-Kühlkonzepten. Kabelmanager halten Netzwerk- und Stromkabel geordnet, reduzieren Biegebelastung und erleichtern spätere Wartung.

Auch wenn die U-Berechnung korrekt aussieht, kann schlechtes Kabelmanagement den Schrank schwer wartbar machen. Deshalb sollte Rackplatz nicht nur um Geräte herum geplant werden. Kabelwege, Luftstrom und Servicezugang sollten gemeinsam geplant werden.

Wert für Projektinhaber und Integratoren

Korrekte U-Planung reduziert Projektrisiken. Sie hilft Eigentümern, Schrankanzahl, Raumfläche, Stromverteilung und zukünftige Erweiterungskapazität vor dem Gerätekauf einzuschätzen. Sie hilft Systemintegratoren, klarere Zeichnungen zu erstellen, Installationsfehler zu reduzieren und ein professionelleres Schranklayout zu liefern.

Für Rechenzentren, Telekommunikation, industrielle Kommunikation, Sicherheit und Smart-Building-Projekte bietet das Rack-Unit-System eine gemeinsame Sprache zwischen Planern, Lieferanten, Installateuren und Wartungsteams. Wenn alle 1U, 2U, 6U und 42U verstehen, wird die Planung genauer und die Kommunikation einfacher.

Das beste Schrankdesign ist nicht das, das jede Rack Unit füllt. Es ist das Design, das Gerätedichte, Wärmeabfuhr, Verkabelung, Strom, Wartung und langfristige Skalierbarkeit ausbalanciert.

FAQ

Ist 1U immer besser, weil es Schrankplatz spart?

Nicht immer. Ein 1U-Gerät spart vertikalen Platz, aber ein 2U- oder größeres Gehäuse kann bessere Kühlung, mehr Laufwerksschächte, mehr Erweiterungssteckplätze oder einfachere Wartung bieten. Die richtige Wahl hängt von Leistung, Dichte und Serviceanforderungen ab.

Passen Rackgeräte verschiedener Marken in denselben Schrank?

Meist ja, wenn sie Standard-Rackmaße einhalten und Schranktiefe, Schienentyp, Tragfähigkeit und Montagezubehör kompatibel sind. Gerätetiefe und rückseitiger Kabelraum sollten jedoch immer vor der Beschaffung geprüft werden.

Sollten Netzwerkswitches oben oder in der Mitte installiert werden?

Das hängt vom Kabeldesign ab. Top-of-Rack-Switching ist in Rechenzentren üblich, während mittlere oder obere Positionen in kleinen Geräteräumen einfacher sein können. Die beste Position reduziert Kabellänge und hält die Wartung praktisch.

Wie viel ungenutzter Rackplatz sollte reserviert werden?

Es gibt keine feste Regel für jedes Projekt, aber Platz für Kabelmanager, Blindplatten, zukünftige Geräte und Luftstrom zu lassen ist meist besser, als den Schrank in der ersten Phase vollständig zu füllen.

Umfasst die U-Höhe Gerätefüße oder Desktop-Halterungen?

Rack-Unit-Höhe bezieht sich normalerweise auf die rackmontierte Installationsgröße. Desktop-Füße, Wandhalterungen oder Nicht-Rack-Zubehör folgen möglicherweise nicht derselben Messung. Rackmount-Kit und Installationszeichnung sollten daher separat geprüft werden.
