Ein 5G-Gerät bleibt nicht dauerhaft in einer aktiven Signalisierungsverbindung mit dem Kernnetz. Meist wechselt ein UE abhängig von Verkehrsbedarf, Funkbedingungen, Anforderungen an die Akkulaufzeit und der netzseitigen Ressourcensteuerung zwischen verbundenem und inaktivem Verhalten. Die Herausforderung ist einfach, aber wichtig: Das Netz muss genügend Informationen über das UE besitzen, um es erreichen zu können, darf jedoch keine Funkressourcen, Paging-Versuche oder AMF-Speicherkapazität für ein Gerät verschwenden, das möglicherweise nicht mehr erreichbar ist.

Genau hier werden Mobilitätsmanagement-Timer praktisch relevant. Im 5GC steuern mehrere Timer den Registrierungsstatus, die Erreichbarkeit des UE und die Aufbewahrung des Kontexts. Drei Timer sind im Umfeld der N1-Schnittstelle besonders wichtig: der Timer für periodische Registrierungsaktualisierung (T3512), der Mobile-Reachable-Timer und der Timer für implizite Deregistrierung.

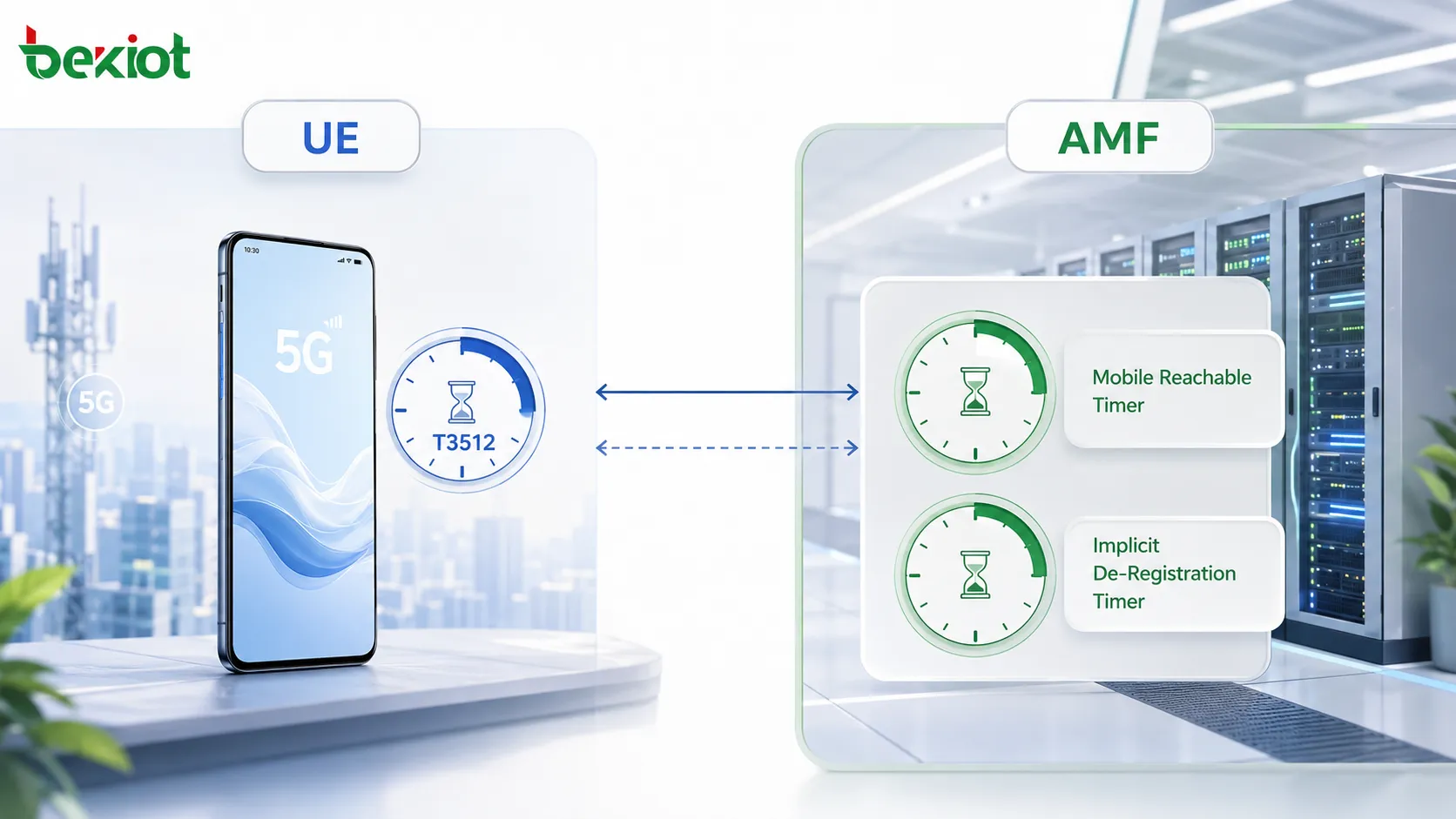

Diese Timer erfüllen nicht dieselbe Aufgabe. T3512 arbeitet hauptsächlich auf der UE-Seite und steuert die periodische Registrierungsaktualisierung. Der Mobile-Reachable-Timer und der Timer für implizite Deregistrierung werden auf der AMF-Seite behandelt und bestimmen, wie lange das Netz ein UE weiter paget oder dessen Kontext behält. Zusammen bilden sie einen gestuften Ablauf: Zuerst wird geprüft, ob das UE noch aktiv ist, anschließend wird das Paging reduziert, wenn die Erreichbarkeit unsicher wird, und schließlich wird der Kontext gelöscht, wenn das UE vollständig verloren erscheint.

Warum diese Timer wichtig sind

Mobilitätsmanagement im 5GC betrifft nicht nur Handover oder Zellwechsel. Es umfasst auch die Verwaltung eines UE nach der Registrierung. Sobald ein Gerät registriert ist, hält das AMF einen Kontext vor, der die Identifikation des UE, die Steuerung seines Mobilitätszustands und die spätere Signalisierung unterstützt. Diese Informationen sind wertvoll, verbrauchen jedoch ebenfalls Ressourcen.

Löscht das Netz einen UE-Kontext zu früh, kann die Nutzererfahrung leiden. Ein UE, das nach einer vorübergehenden Nichterreichbarkeit aus dem Idle-Zustand zurückkehrt, müsste den vollständigen Registrierungsvorgang erneut ausführen. Werden Kontext und Paging dagegen zu lange beibehalten, können AMF und Funkzugangsnetz Ressourcen beim Versuch verschwenden, ein verschwundenes, unerwartet ausgeschaltetes oder in ein Gebiet mit schlechter Abdeckung gelangtes Gerät zu erreichen.

Die drei Timer lösen dieses Problem durch unterschiedliche Toleranzstufen. T3512 verpflichtet das UE zu einer regelmäßigen Rückmeldung. Der Mobile-Reachable-Timer gibt dem AMF nach dem Wechsel des UE in den Idle-Zustand eine Karenzzeit. Der Timer für implizite Deregistrierung setzt eine letzte Frist, bevor der UE-Kontext gelöscht wird. Dieser mehrstufige Ansatz schützt sowohl die Netzeffizienz als auch die Dienstkontinuität.

T3512 hält das UE sichtbar

T3512 ist der Timer für periodische Registrierungsaktualisierung auf der UE-Seite. Als üblicher Standardwert werden 54 Minuten angegeben. Der Timer wird verwendet, solange sich das UE im Zustand 5GMM-REGISTERED befindet. Er verhindert, dass das Netz ein UE bei ausbleibender sonstiger Signalisierungsaktivität zu lange aus den Augen verliert.

Das Verhalten von T3512 hängt vom Connection-Management-Zustand ab. Befindet sich das UE beim Ablauf von T3512 in CM-IDLE, muss es eine periodische Registrierungsaktualisierung einleiten. Dadurch teilt es dem Netz mit, dass es noch vorhanden ist, und das AMF kann seine Kenntnis über den UE-Zustand aktualisieren.

Befindet sich das UE beim Ablauf von T3512 bereits in CM-CONNECTED, gilt ein anderes Verhalten. Es muss nicht allein wegen des Timerablaufs eine neue periodische Registrierungsaktualisierung starten, sondern startet T3512 erneut. Die Logik ist nachvollziehbar: Ist das UE bereits verbunden, kann das Netz über eine aktive Signalisierungsverbindung mit ihm kommunizieren.

T3512 wird vom AMF zugewiesen. Das UE erhält den Wert während der Erstregistrierung oder einer Mobilitätsregistrierungsaktualisierung in der Nachricht Registration Accept. Damit ist T3512 in der Signalisierung sichtbar. AMF-lokale Timer werden dagegen intern konfiguriert und nicht auf dieselbe Weise über die Funkschnittstelle übertragen.

AMF-Timer verringern Ressourcenverschwendung

Der Mobile-Reachable-Timer wird vom AMF gesteuert. Ein typischer Wert ist T3512 plus 4 Minuten, wobei der tatsächliche Wert eine AMF-seitige Konfiguration ist. Der Timer startet, wenn das UE in CM-IDLE wechselt. Er stoppt normalerweise, sobald wieder eine N1-NAS-Signalisierungsverbindung aufgebaut wird und das UE somit zum verbundenen Verhalten zurückkehrt.

Dieser Timer beschreibt den Zeitraum, in dem das Netz das UE noch als potenziell erreichbar betrachtet. Solange er läuft, kann das AMF das UE bei Bedarf für Downlink-Signalisierung oder Dienstaktivitäten weiterhin pagen. Nach dem Ablauf löscht das AMF den UE-Kontext nicht sofort, sondern beendet zunächst das Paging. So sinkt der Aufwand auf der Luftschnittstelle, weil wiederholtes Paging bei einem wahrscheinlich nicht erreichbaren UE unnötig wäre.

Entscheidend ist, dass der Kontext weiterhin gespeichert bleibt. Indem das AMF den UE-Kontext nach dem Ende des Paging behält, ermöglicht es eine schnellere Rückkehr, falls das UE wieder erreichbar wird. Nur weil das Paging ausgesetzt wurde, muss das UE nicht zwangsläufig eine vollständige Registrierung von Anfang an durchführen.

Auch der Timer für implizite Deregistrierung wird vom AMF gesteuert. Anders als T3512 besitzt er keinen festen Standardwert; bei praktischen Vergleichen mit dem Verhalten früherer Mobilfunkkerne wird häufig ein Richtwert von etwa 60 Minuten genannt. Er startet, nachdem der Mobile-Reachable-Timer im Idle-Modus abgelaufen ist, und stoppt, sobald eine N1-NAS-Signalisierungsverbindung wiederhergestellt wird.

Läuft der Timer für implizite Deregistrierung ab, betrachtet das AMF die weitere Aufbewahrung des UE-Kontexts als nicht mehr sinnvoll. Es leitet die implizite Deregistrierung ein und löscht den Kontext. Dadurch werden AMF-Speicher, lizenzbezogene Ressourcen und weitere Kontextspeicher freigegeben. Kehrt das UE später in die Abdeckung zurück, muss es sich erneut registrieren, weil sein vorheriger Kontext nicht mehr vorhanden ist.

Wie die Timer zusammenarbeiten

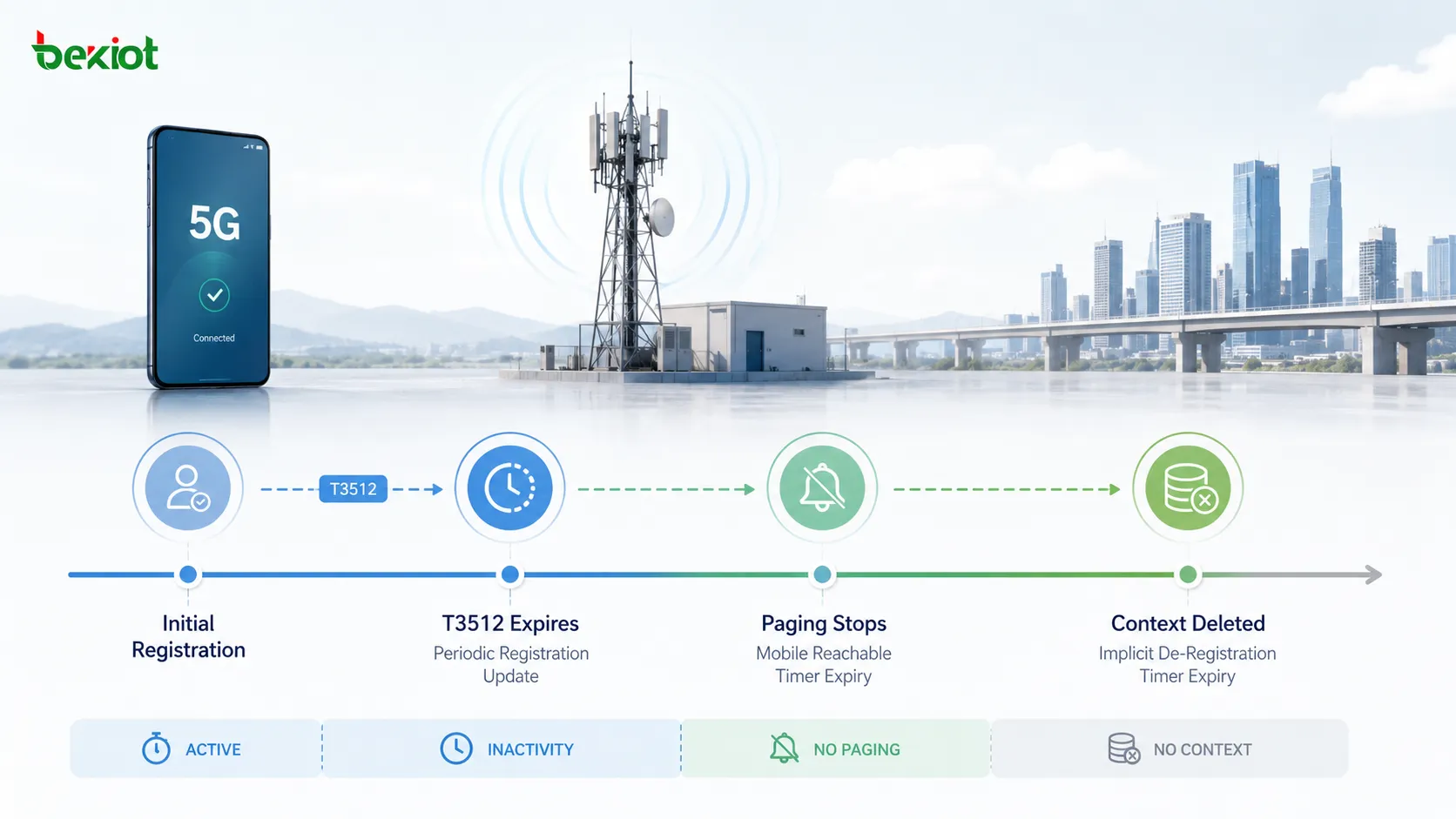

Eine realistische Zeitleiste verdeutlicht den Zusammenhang. Angenommen, ein UE wird um 7:00 Uhr eingeschaltet und führt die Erstregistrierung durch. Das AMF akzeptiert die Registrierung und weist T3512 zu, beispielsweise 54 Minuten. Das UE ist anschließend registriert und verbunden. Erkennt der gNB später Inaktivität, kann die N2-Verbindung freigegeben werden und das UE wechselt in den registrierten Idle-Zustand. Aus Sicht des UE läuft T3512 weiter.

Läuft T3512 ab, während sich das UE im Idle-Zustand befindet, muss es eine periodische Registrierungsaktualisierung starten. Bei erfolgreichem Ablauf kehrt das UE für die Prozedur in den verbundenen Zustand zurück und der Timerzyklus kann neu beginnen. Nach einer weiteren Inaktivitätsphase kann das UE erneut in den Idle-Zustand wechseln.

Betrachten wir nun ein Abdeckungsproblem. Das UE gelangt tief in einen unterirdischen Bereich oder in eine andere Umgebung mit schwachem Signal. T3512 kann erneut ablaufen, doch das UE kann die periodische Registrierungsaktualisierung nicht erfolgreich durchführen, weil es das Netz nicht erreicht. Auf der AMF-Seite läuft schließlich der Mobile-Reachable-Timer ab. Das AMF beendet dann das Paging des UE, behält jedoch dessen Kontext.

Kehrt das UE auch vor Ablauf des Timers für implizite Deregistrierung nicht zurück, löscht das AMF den UE-Kontext durch eine implizite Deregistrierung. Dieses stufenweise Verhalten ist wichtig. Das Netz verwirft das UE nicht sofort nach einer einzigen fehlgeschlagenen Aktualisierung. Es reduziert zuerst das Paging, wartet anschließend länger und entfernt den Kontext erst, wenn das UE vollständig unerreichbar erscheint.

Für Ingenieure ist entscheidend, welcher Timer in der Signalisierung sichtbar ist und welcher nicht. T3512 wird dem UE über die Registrierungssignalisierung zugewiesen. Mobile-Reachable-Timer und Timer für implizite Deregistrierung sind AMF-lokale Parameter und werden daher nicht direkt als übertragene Werte im Signalisierungsablauf erfasst. Ihre Auswirkungen lassen sich am Netzverhalten beobachten, die eigentliche Konfiguration liegt jedoch im AMF.

FAQ

Warum bleibt das UE nach der Registrierung nicht immer verbunden?

Eine dauerhafte Verbindung würde Funk- und Kernnetzressourcen verschwenden. Der Idle-Zustand ermöglicht es UE und Netz, die Signalisierung zu reduzieren und dennoch den registrierten Status beizubehalten.

Ist der Wert des Mobile-Reachable-Timers in einem Paketmitschnitt zu finden?

Nein. Er ist eine lokale AMF-Konfiguration und wird daher im N1-Signalisierungsverfahren nicht als normal übertragener Timerwert über das Netz gesendet.

Was geschieht, wenn das UE vor Ablauf der impliziten Deregistrierung zurückkehrt?

Stellt das UE die N1-NAS-Signalisierung vor Ablauf des letzten Timers wieder her, kann das AMF den Timer stoppen und den gespeicherten UE-Kontext weiterverwenden.

Warum beendet das AMF das Paging vor dem Löschen des Kontexts?

Das Ende des Paging spart Funkressourcen, wenn das UE unerreichbar erscheint. Die weitere Kontextspeicherung ermöglicht zugleich eine schnellere Wiederherstellung, falls das UE bald zurückkehrt.

Bedeutet die implizite Deregistrierung eine dauerhafte Sperre des UE?

Nein. Sie bedeutet nur, dass der alte UE-Kontext gelöscht wurde. Sobald das UE wieder erreichbar ist, kann es sich erneut registrieren und seinen Netzkontext neu aufbauen.

Die drei Mobilitätsmanagement-Timer bilden eine praktische Steuerkette für das 5GC-Registrierungsverhalten. T3512 verpflichtet das UE zu regelmäßigen Statusaktualisierungen. Der Mobile-Reachable-Timer hilft dem AMF zu bestimmen, wann Paging nicht mehr effizient ist. Der Timer für implizite Deregistrierung setzt den endgültigen Zeitpunkt für die Freigabe des UE-Kontexts. Zusammen sorgen sie für ein ausgewogenes Verhältnis zwischen Erreichbarkeit, Signalisierungseffizienz und Ressourcenschutz.
