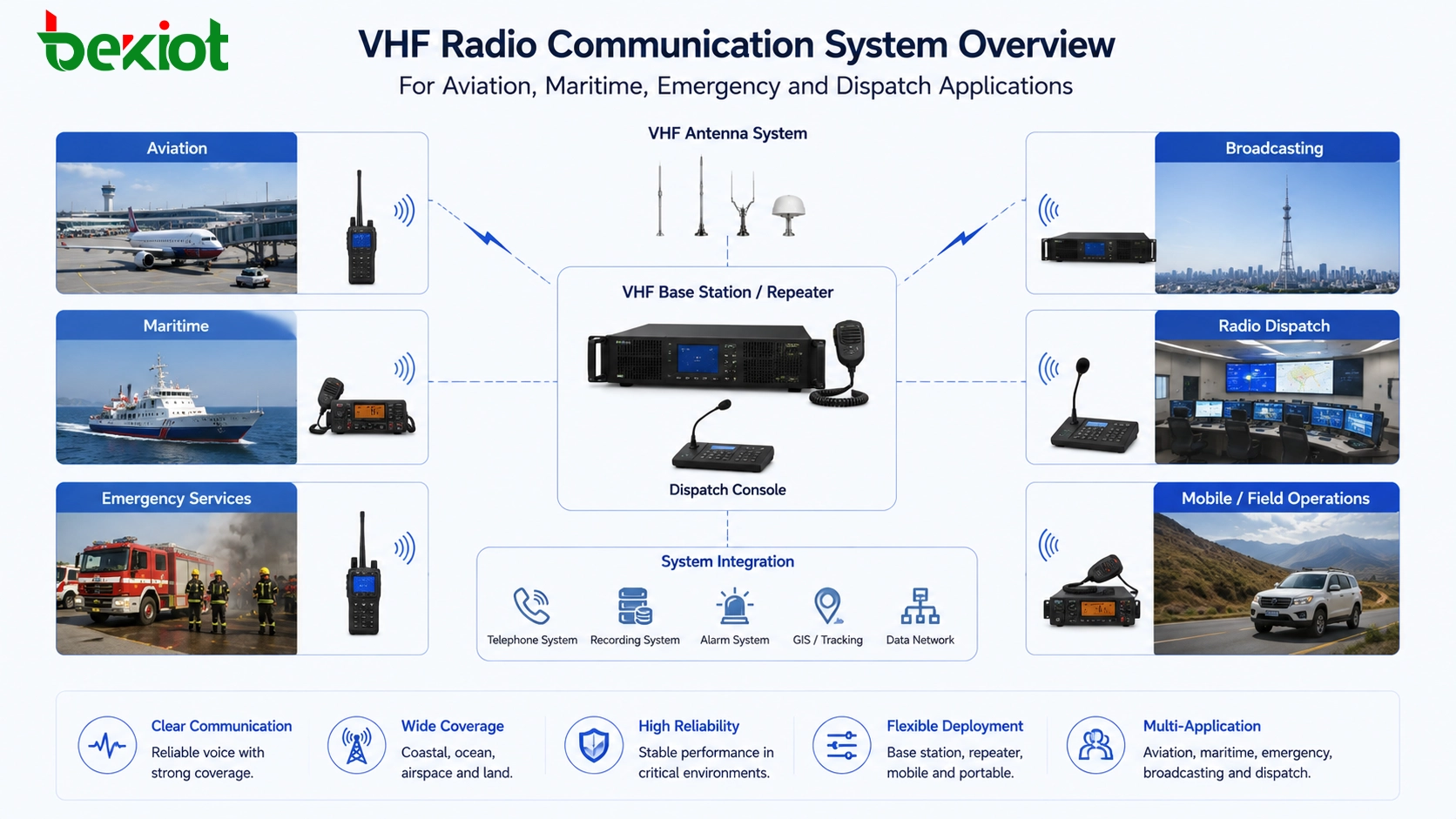

Very High Frequency, allgemein bekannt als VHF, ist ein Frequenzband im Bereich von 30 MHz bis 300 MHz. Kommunikationssysteme, die diesen Frequenzbereich nutzen, werden allgemein als VHF-Funkkommunikationssysteme bezeichnet. In praktischen Ingenieurprojekten wird VHF oft thematisiert, wenn Funkkommunikation mit Einsatzleitsystemen, Kommandozentralen, Notfallsystemen oder vereinheitlichten Kommunikationsnetzwerken verbunden werden muss.
Die VHF-Kommunikation unterscheidet sich von der üblichen VoIP-basierten Sprachkommunikation. VoIP ist in der Regel auf IP-Netzwerke, SIP-Signalisierung, Server und digitale Endgeräte angewiesen, während die VHF-Funkkommunikation über Funkfrequenzübertragung in der Luft erfolgt. Aufgrund seiner Ausbreitungseigenschaften wird VHF häufig im Rundfunk, in der Luftfahrt, in der Schifffahrtskommunikation, bei der Notfallabwehr und im Amateurfunk eingesetzt. Davon sind die Luftfahrt- und Schifffahrtskommunikation zwei der häufigsten Projektszenarien, in denen VHF-Funkgeräte in moderne Kommando- und Einsatzsysteme integriert werden müssen.
Warum dieser Frequenzbereich weit verbreitet ist
Der Bereich von 30 MHz bis 300 MHz bietet der VHF-Kommunikation eine nützliche Balance zwischen Reichweite, Sprachverständlichkeit, Antennengröße und Systemzuverlässigkeit. Im Vergleich zu einigen niedrigeren Frequenzbändern kann VHF in vielen praktischen Umgebungen eine klarere Sprachkommunikation unterstützen. Im Vergleich zu höherfrequenten Systemen kann VHF oft eine stabilere Flächenabdeckung für Sicht- oder nahezu Sichtverbindungen bieten.
In realen Projekten wird VHF normalerweise dort gewählt, wo schnelle Sprachkommunikation, großflächige Feldabdeckung und direkter Funkbetrieb wichtiger sind als komplexe Datendienste. Es ist besonders nützlich an Orten, an denen Bediener sofortige Push-to-Talk-Kommunikation benötigen, wie Flughäfen, Häfen, Schiffen, Küstenstationen, Notfallkommandozentralen und Feldoperationsteams.
Die Stärke von VHF liegt nicht nur im Frequenzband selbst. Sein Wert ergibt sich auch aus ausgereiften Industriestandards, langjährigen Betriebsgewohnheiten und speziellen Funkgeräte-Ökosystemen. Die Luftfahrt- und Schifffahrtsbranche haben bereits viele Betriebsabläufe rund um den VHF-Funk aufgebaut, daher müssen Integrationsprojekte in der Regel die bestehenden Funkregeln respektieren, anstatt sie durch gewöhnliche Netzsprachsysteme zu ersetzen.
Wie es sich von VoIP-basierter Kommunikation unterscheidet
Die VoIP-Kommunikation basiert auf Paketnetzen. Anrufe werden normalerweise von SIP-Servern, IPPBX-Plattformen, Softswitches oder vereinheitlichten Kommunikationssystemen gesteuert. Die Benutzer kommunizieren über IP-Telefone, Softphones, Einsatzleitkonsolen, Gateways oder mobile Anwendungen. Diese Architektur ist flexibel, skalierbar und leicht in Unternehmenssysteme zu integrieren.
Die VHF-Kommunikation folgt einer anderen Logik. Ein Funkbenutzer überträgt Sprache über einen bestimmten Funkfrequenzkanal. Andere Funkgeräte oder Bodenstationen, die auf diesen Kanal eingestellt sind, können die Übertragung empfangen. In vielen Fällen ist die Kommunikation halbduplex, das heißt, eine Seite spricht, während die anderen zuhören. Der Push-to-Talk-Betrieb ist üblich, und die Kanalsdisziplin ist wichtig.
Aufgrund dieses Unterschieds können VHF-Funkgeräte normalerweise nicht als gewöhnliche SIP-Telefone oder IP-Endgeräte behandelt werden. Wenn ein Projekt VHF-Funkgeräte für die Kommunikation mit Telefonen, Einsatzleitkonsolen, Aufzeichnungssystemen, Notfallplattformen oder VoIP-Benutzern benötigt, ist in der Regel eine Integrationsschicht erforderlich. Diese Schicht kann den Audiozugang, die Push-to-Talk-Steuerung, die SIP-Übertragung, das Routing und die Systemverknüpfung übernehmen.
Wo VHF häufig eingesetzt wird
VHF wird in mehreren Branchen eingesetzt. Im Rundfunk wird es historisch mit Radio- und Fernsehübertragungen in Verbindung gebracht. In der Notfallkommunikation kann es Feldsprachverbindungen bereitstellen, wenn Teams eine schnelle Koordination benötigen. Im Amateurfunk wird VHF für persönliche, technische und gemeinschaftliche Kommunikationsaktivitäten genutzt. In technischen Integrationsprojekten kommen die häufigsten Anforderungen jedoch oft aus der Luftfahrt und Schifffahrt.
Die Luftfahrt- und Schifffahrtskommunikation hat klare betriebliche Anforderungen, festgelegte Kanalnutzung und spezielle Funkausrüstung. Diese Systeme sind nicht nur Kommunikationswerkzeuge; sie sind auch Teil von Sicherheits-, Navigations-, Koordinations- und Notfallverfahren. Deshalb sollte die VHF-Integration sorgfältig durchgeführt werden, insbesondere wenn Funkgeräte mit Kommandoplattformen oder IP-basierten Systemen verbunden werden.
Luftfahrtkommunikation in Flughafenprojekten
Die Luftfahrtkommunikation nutzt sowohl Hochfrequenz- als auch VHF-Ressourcen. In vielen Referenzen zur Luftfahrtkommunikation wird HF üblicherweise mit 2 MHz bis 30 MHz assoziiert, während die VHF-Luftfahrtkommunikation oft im Bereich 118 MHz bis 136.975 MHz arbeitet. VHF-Luftfahrtfunkgeräte werden hauptsächlich für die Kommunikation zwischen Flugzeugen und Bodenstationen wie Türmen, Kontrollräumen, Flughafenbetriebsteams und zugehörigen Kommandoposten verwendet.

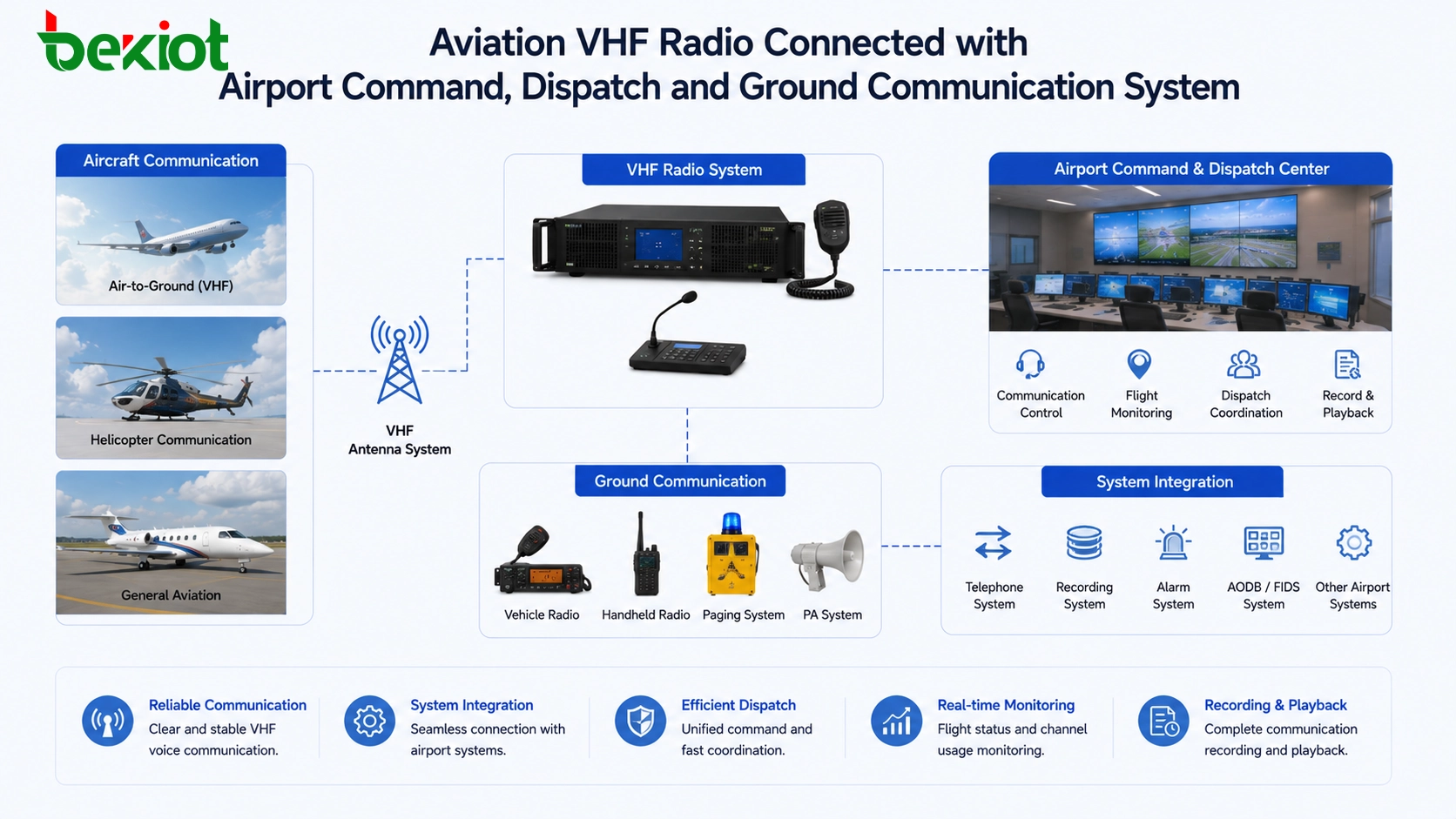

In Flughafenprojekten können Integratoren auf Anforderungen stoßen, VHF-Luftfahrtfunkgeräte in ein Kommando- und Einsatzsystem einzubinden. Der Zweck besteht in der Regel nicht darin, das Luftfahrtsfunksystem zu ersetzen, sondern autorisierten Bedienern in einer Kommandozentrale zu ermöglichen, den bestehenden Funkkanal gemäß den Betriebsregeln des Projekts zu überwachen, zu koordinieren oder zu kommunizieren.
Typische Luftfahrtfunkgeräte können einen Lautsprecher, ein Handmikrofon, ein Display, Bedientasten, einen Antennenanschluss und eine spezielle Stromversorgung umfassen. Da Luftfahrtfunkgeräte oft eine zuverlässige Sendeleistung und einen stabilen Betrieb benötigen, sind die Stromversorgungsplanung und die Installationsqualität wichtig. Das Integrationsdesign sollte auch die Audiopegelanpassung, die PTT-Steuerung, die Erdung, elektromagnetische Störungen und die Betriebssicherheit berücksichtigen.
Seefunk für Schiffe und Hafenbetrieb
Die maritime VHF-Kommunikation wird häufig zwischen Schiffen und Küstenstationen, Schiffen und Häfen sowie zwischen nahe beieinander operierenden Schiffen genutzt. Sie unterstützt die tägliche Navigationskommunikation, die Hafenkoordination, den Austausch von Verkehrsinformationen, Wetterwarnungen, Notrufe und Notfallhilfe. Für viele regulierte Schiffsoperationen ist der Seefunk ein unverzichtbares Kommunikationsmittel vor dem Auslaufen.
Maritime VHF-Funkgeräte haben ihren eigenen Frequenzplan. Ein häufig genannter maritimer VHF-Bereich umfasst Schiffssendefrequenzen von 156,025 MHz bis 157,425 MHz und Empfangsfrequenzen von 156,050 MHz bis 162,025 MHz. Diese Werte sind bei der Systemplanung wichtig, da die Ausrüstung, die Antenne und die Integrationsmethode mit der korrekten Funkumgebung übereinstimmen müssen.
Ein bekanntes maritimes Kommunikationsmerkmal ist Kanal 16, der weithin als internationaler Not-, Sicherheits- und Rufkanal genutzt wird. In Notfallsituationen auf See ermöglicht das Umschalten auf Kanal 16 nahegelegenen Schiffen und relevanten Stationen den Empfang von Notrufen und die Bereitstellung von Hilfe gemäß den maritimen Verfahren.
In Hafen-, Küsten-, Offshore- und unbemannten Terminalprojekten kann eine Seefunk-Integration für die zentrale Einsatzsteuerung erforderlich sein. Eine Kommandozentrale muss möglicherweise über den bestehenden Funkkanal mit Schiffen, Patrouillenbooten, Hafenbetriebsteams oder maritimen Sicherheitspositionen kommunizieren. In solchen Fällen kann das VHF-Funksystem mit Einsatzleitkonsolen, Aufzeichnungssystemen, IP-Kommunikationsplattformen oder Notfallmanagementsystemen verbunden werden.
Integrationsherausforderungen in realen Projekten
Obwohl VHF-Funkgeräte ausgereift und zuverlässig sind, ist ihre Integration in moderne Kommunikationsplattformen nicht immer einfach. Viele Funkgeräte sind für den direkten Funkbetrieb und nicht für die offene Systemintegration ausgelegt. Einige Geräte bieten möglicherweise keine standardmäßigen externen Schnittstellen, und einige erfordern möglicherweise kundenspezifische Kabel, um auf Audio, Lautsprecherausgang, Mikrofoneingang, PTT-Steuerung oder Steuersignale zuzugreifen.
Das Projektteam muss auch berücksichtigen, wie die Sprache übertragen wird, nachdem sie das Funkgerät verlassen hat. Wenn das Zielsystem auf SIP oder VoIP basiert, muss das Funkaudio möglicherweise in einen IP-Sprachstrom umgewandelt werden. Wenn Einsatzleiter über das Funkgerät zurücksprechen müssen, muss das System auch die Push-to-Talk-Steuerung von der Einsatzseite aus unterstützen.
Darüber hinaus weist die Funkkommunikation betriebliche Eigenschaften auf, die sich von gewöhnlichen Telefonanrufen unterscheiden. Ein Telefonanruf ist in der Regel Punkt-zu-Punkt und vollduplex. Ein Funkkanal kann von mehreren Benutzern gemeinsam genutzt werden und erfordert möglicherweise eine strenge Sprechreihenfolge. Die Integrationsplattform sollte Verwirrung auf dem Funkkanal vermeiden, insbesondere in Luftfahrt-, Schifffahrts- und Notfallumgebungen.
Eine praktische Architektur für VHF-zu-IP-Verbindungen

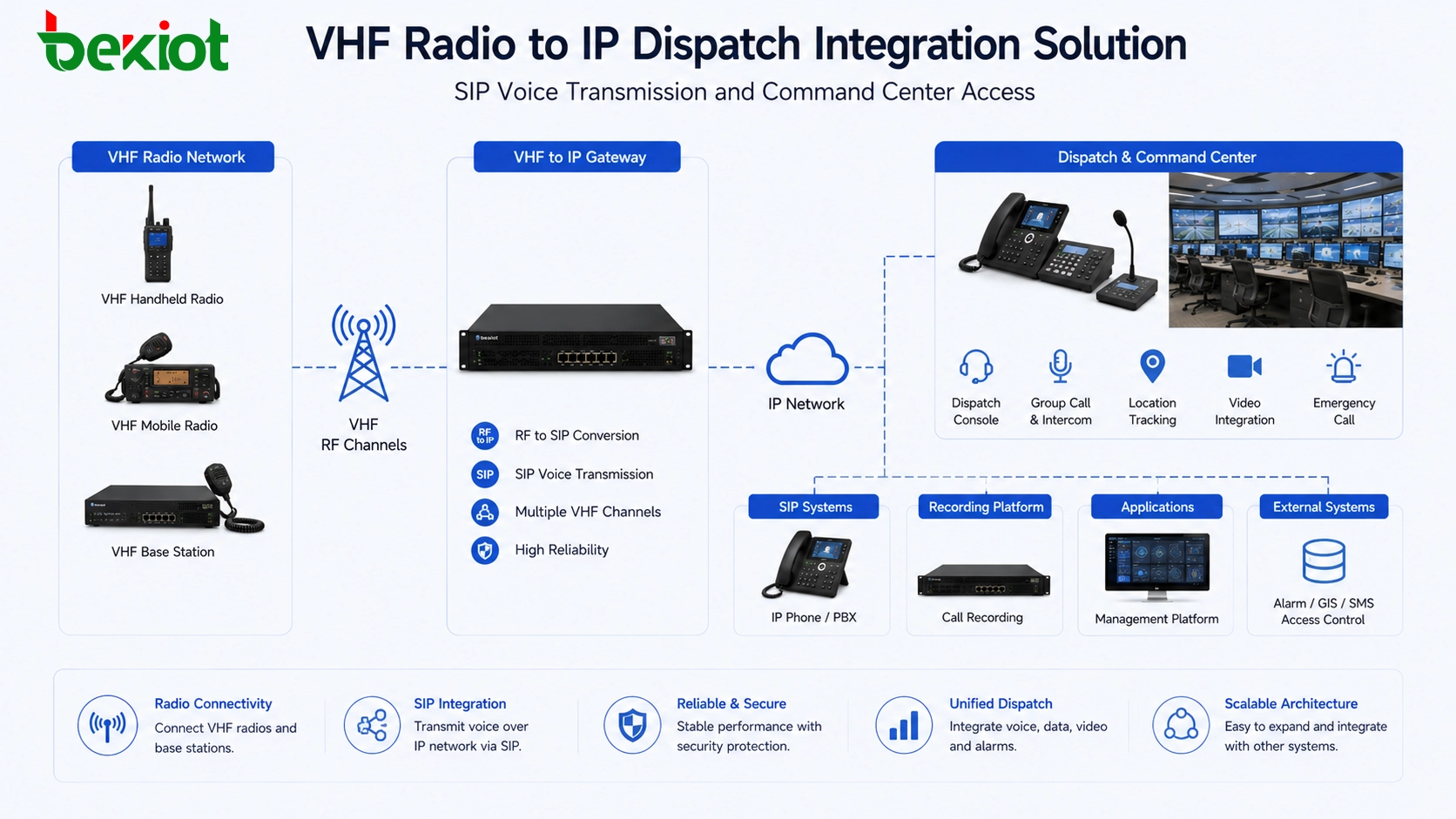

Eine gängige Integrationsarchitektur umfasst vier Schichten. Die erste Schicht ist die VHF-Funkausrüstung, einschließlich Luftfahrtfunkgeräten, Seefunkgeräten, Antennen, Stromversorgung und lokalen Audiozubehörteilen. Die zweite Schicht ist die Funkzugangsschicht, die Audioeingang, Audioausgang, PTT-Steuerung und andere notwendige Signale verbindet.
Die dritte Schicht ist die Kommunikationsumwandlungsschicht. Diese Schicht kann funkseitige Audio- und Steuersignale in IP-basierte Sprachkommunikation umwandeln. In vielen Projekten wird SIP verwendet, damit VHF-Funkkanäle mit Einsatzleitkonsolen, IP-Telefonen, Softphones, Aufzeichnungssystemen und vereinheitlichten Kommunikationsplattformen interoperieren können.
Die vierte Schicht ist die Anwendungsschicht. Diese kann Flughafenbetriebszentralen, Hafeneinsatzräume, Notfallkommandoplattformen, Anrufaufzeichnungssysteme, GIS-Bildschirme, Alarmverknüpfungssysteme und vereinheitlichte Kommunikations-Dashboards umfassen. Durch diese Architektur bleibt der VHF-Funk die Feldkommunikationsressource, während die Kommandoplattform zentralen Zugriff und Verwaltungsfähigkeit erhält.
Typische Projektszenarien
| Szenario | Kommunikationsbedarf | Integrationswert |
|---|---|---|
| Flughafenbetrieb | VHF-Luftfahrtfunk mit Bodenkommando- und Einsatzpositionen verbinden | Verbessert die Koordination zwischen turmbezogener Kommunikation, Betriebsteams und Kommandobenutzern |
| Hafen- und Küstenmanagement | Maritimen VHF-Funk mit Hafenleitstelle oder Küstenüberwachungszentren verbinden | Unterstützt die Schifffahrtskommunikation, Verkehrskoordination, Wetterwarnungen und Notfallmaßnahmen |
| Notfallkommando | Kommandozentralen den Zugang zu Feldfunkkanälen ermöglichen | Bietet schnelle Sprachkoordination bei Vorfällen, Rettungseinsätzen und Feldoperationen |
| Industrie- oder abgelegene Standorte | Funkkommunikation mit IP-basierten Einsatzplattformen verbinden | Ermöglicht entfernten Bedienern die Kommunikation mit Feldteams über vorhandene Funkressourcen |
| Aufzeichnung und Überprüfung | Funkkommunikation für Rückverfolgbarkeit und Ereignisüberprüfung aufzeichnen | Hilft, Kommunikationsnachweise zu bewahren und die betriebliche Verantwortlichkeit zu verbessern |
Planungspunkte vor der Bereitstellung
Funkfrequenz und Anwendungsfall bestätigen
Das Projekt sollte klar identifizieren, ob das Funksystem für Luftfahrt-, Schifffahrts-, Notfall-, Industrie- oder andere Kommunikationszwecke verwendet wird. Frequenzbereich, Kanalregeln, Betriebsgenehmigungen und Kommunikationsverfahren können in jedem Bereich unterschiedlich sein. Die Integration muss der tatsächlichen Kommunikationsumgebung folgen.
Verfügbare Schnittstellen prüfen
Nicht alle VHF-Funkgeräte bieten bequeme Erweiterungsanschlüsse. Einige erfordern möglicherweise den Zugriff über Mikrofon-, Lautsprecher-, Zubehör- oder kundenspezifische Schnittstellenkabel. Vor dem Systementwurf sollten Ingenieure bestätigen, ob Audioeingang, Audioausgang, PTT-Steuerung und Stromversorgungsanforderungen sicher und zuverlässig angeschlossen werden können.
Audio- und Steuersignale anpassen
Die Audiopegelanpassung ist wichtig. Wenn der Eingangspegel zu niedrig ist, kann die entfernte Seite schwaches Audio hören. Wenn er zu hoch ist, kann es zu Verzerrungen kommen. Die PTT-Steuerung sollte ebenfalls sorgfältig getestet werden, um sicherzustellen, dass das Funkgerät nur bei Autorisierung sendet und nicht unerwartet eingeschaltet bleibt.
Einsatz- und Berechtigungsregeln planen
Wenn VHF-Funk mit einer Einsatzplattform verbunden wird, sollte nicht jeder Benutzer die gleichen Steuerungsberechtigungen haben. Das System sollte definieren, wer zuhören, wer senden, wer aufzeichnen, wer Kanäle verwalten und wer auf historische Kommunikationsaufzeichnungen zugreifen darf.
Aufzeichnung und Ereignisverknüpfung berücksichtigen
In Luftfahrt-, Schifffahrts- und Notfallanwendungen kann die Rückverfolgbarkeit der Kommunikation wichtig sein. Aufzeichnung, Zeitstempel, Kanalinformationen, Bedieneridentität und Ereignisverknüpfung sollten berücksichtigt werden, wenn das Projekt eine spätere Überprüfung, Beweissicherung oder Betriebsanalyse benötigt.
Warum Erfahrung bei der VHF-Integration wichtig ist
Die VHF-Kommunikation weist starke branchenspezifische Merkmale auf. Luftfahrt- und Seefunksysteme haben spezifische Frequenzpläne, Betriebsgewohnheiten, Notfallverfahren und Geräteformen. Ein allgemeiner VoIP-Integrationsansatz ist nicht immer ausreichend. Das Projektteam muss sowohl die Funkseite als auch die IP-Kommunikationsseite verstehen.
Die technische Schwierigkeit liegt oft im Detail: Kabelanpassung, PTT-Timing, Audio-Pegelsteuerung, Echo- und Rauschunterdrückung, Funkkanaldisziplin, SIP-Interoperabilität, Aufzeichnungspfad und Systemberechtigungsdesign. Ein kleiner Fehler kann zu schlechter Audioqualität, instabiler Übertragung, falscher Kanalsteuerung oder betrieblicher Verwirrung führen.
Aus diesem Grund sollte die VHF-Integration als Kommunikationsingenieurprojekt und nicht als einfache Geräteverbindungsaufgabe geplant werden. Vor der Auslieferung des Systems sind ordnungsgemäße Tests mit echten Funkgeräten, echten Einsatzleitern, realen Netzwerkbedingungen und realen Betriebsabläufen erforderlich.
Abschließende Erkenntnis
VHF bezeichnet das Frequenzband von 30 MHz bis 300 MHz und wird häufig im Rundfunk, in der Luftfahrt, in der Schifffahrtskommunikation, bei der Notfallabwehr und im Amateurfunk eingesetzt. In praktischen Integrationsprojekten sind Luftfahrt- und Schifffahrtsanwendungen besonders häufig, da beide Bereiche stark auf dedizierte VHF-Funkkommunikation angewiesen sind.
Die VHF-Luftfahrtkommunikation arbeitet oft im Bereich 118 MHz bis 136,975 MHz und wird für die Flugzeug-Boden- und Flughafenbetriebskommunikation genutzt. Maritime VHF-Systeme verwenden üblicherweise Frequenzen um 156 MHz bis 162 MHz, wobei Kanal 16 als wichtiger internationaler Not- und Sicherheitskanal dient.
Wenn VHF-Funkgeräte mit Kommandozentralen, Einsatzleitkonsolen, VoIP-Systemen, Anrufaufzeichnungsplattformen oder Notfallmanagementsystemen zusammenarbeiten müssen, ist in der Regel eine Funk-zu-IP-Integrationsschicht erforderlich. Eine gut durchdachte Lösung sollte die Zuverlässigkeit der Funkkommunikation bewahren und gleichzeitig zentralisierten Zugriff, SIP-Interoperabilität, Aufzeichnung, Einsatzsteuerung und Plattformverknüpfung hinzufügen.
FAQ
Ist VHF dasselbe wie Walkie-Talkie-Kommunikation?
Nicht genau. Einige Walkie-Talkies können VHF verwenden, aber VHF ist ein Frequenzband, kein bestimmter Gerätetyp. Luftfahrtfunkgeräte, Seefunkgeräte, Notfallfunkgeräte und andere Systeme können ebenfalls in VHF-Bereichen betrieben werden.
Können VHF-Funkgeräte direkt mit IP-Telefonen kommunizieren?
Normalerweise nicht direkt. VHF-Funkgeräte und IP-Telefone verwenden unterschiedliche Kommunikationsmechanismen. Eine Konvertierungs- oder Integrationsschicht wird normalerweise benötigt, um Funkaudio und SIP-basierte Sprachsysteme zu verbinden.
Warum ist Kanal 16 in der Schifffahrtskommunikation wichtig?
Kanal 16 wird in der Schifffahrtskommunikation häufig für Not-, Sicherheits- und Rufzwecke verwendet. Er ermöglicht es Schiffen und Stationen, Notrufe zu überwachen und bei Bedarf Hilfe zu leisten.
Können vorhandene VHF-Funkgeräte bei einer Einsatz-Upgrade wiederverwendet werden?
In vielen Projekten ja. Vorhandene Funkgeräte können oft über geeignete Audio- und Steuerschnittstellen angeschlossen werden. Die Kompatibilität sollte jedoch vor der endgültigen Bereitstellung durch Tests bestätigt werden.
Was sollte getestet werden, bevor ein VHF-Funkgerät an ein Kommandosystem angeschlossen wird?
Ingenieure sollten die Audioklarheit, die PTT-Steuerung, das Kanalverhalten, die Übertragungsverzögerung, die Aufzeichnungsqualität, die SIP-Interoperabilität, die Berechtigungsregeln und die Betriebsabläufe unter realen Arbeitsbedingungen testen.
