Inband-DTMF ist eine Methode, bei der Dual-Tone-Multi-Frequency-Tastensignale als hörbare Töne im selben Audiostrom übertragen werden, der auch die Sprache trägt. Wenn ein Anrufer eine Taste wie 1, 2, 3, * oder # drückt, erzeugt das Telefon ein Tonpaar. In einem Inband-DTMF-System laufen diese Töne wie normale Sprachsignale durch den Sprachkanal.

DTMF wird häufig für IVR-Menüs, Voicemail-Zugriff, Konferenz-PIN-Eingabe, Banksysteme, Zutrittskontrolle, Callcenter-Routing, Fernsteuerfunktionen, Paging-Systeme, Türsprechsysteme und Service-Hotlines verwendet. Inband-DTMF ist eine der ältesten und einfachsten Methoden zur Übertragung dieser Tastentöne, da kein separater Signalisierungskanal erforderlich ist.

In modernen VoIP- und SIP-Systemen kommt Inband-DTMF weiterhin in vielen hybriden Installationen vor, besonders wenn analoge Telefone, PSTN-Gateways, ältere PBX-Systeme, faxähnliche Schnittstellen, Aufzugstelefone, Türtelefone und ältere IVR-Systeme beteiligt sind. Es muss jedoch vorsichtig eingesetzt werden, weil Kompressions-Codecs, Paketverlust, Echounterdrückung, Rauschminderung und Audioverarbeitung die Töne verfälschen und die Erkennung verhindern können.

Was ist Inband-DTMF?

Definition und Grundbedeutung

Inband-DTMF bedeutet, dass DTMF-Töne im normalen Audiopfad eines Anrufs übertragen werden. Die Töne werden nicht als separate SIP-Nachrichten oder separate RTP-telephone-event-Pakete gesendet. Sie sind Teil desselben Medienstroms wie die Stimme des Anrufers. Ein empfangendes System erkennt diese Töne, indem es das Audio abhört und die Tonfrequenzen dekodiert.

Die Grundbedeutung ist eine einfache, audiobasierte Ziffernübertragung. Das Telefon oder Gateway erzeugt die Töne, der Sprachkanal transportiert sie, und das empfangende Gerät oder die Anwendung erkennt sie. Dadurch ist Inband-DTMF leicht verständlich und mit vielen traditionellen Telefonsystemen kompatibel.

In der analogen Telefonie war Inband-DTMF natürlich, weil der Verbindungsweg ein Audiokreis war. In der IP-Telefonie kann die Methode weiterhin funktionieren, aber nur wenn Sprachcodec und Medienpfad die DTMF-Töne genau genug erhalten, damit der Empfänger sie dekodieren kann.

Inband-DTMF sendet Tastenziffern als echte Audiotöne im Sprachstrom; daher muss das empfangende System die Töne aus dem Anrufaudio erkennen.

Warum Inband-DTMF weiterhin wichtig ist

Inband-DTMF bleibt wichtig, weil viele Kommunikationssysteme mit älterer Telefontechnik zusammenarbeiten müssen. Analoge Gateways, PSTN-Trunks, Türsprechanlagen, Notruftelefone in Aufzügen, ältere IVR-Systeme, Callcenter-Plattformen und Zutrittskontrollgeräte erwarten möglicherweise DTMF-Töne als hörbares Audio.

Es ist auch in einfachen Umgebungen nützlich, in denen der gesamte Anrufpfad hochwertiges, unkomprimiertes Audio nutzt und keine separate DTMF-Signalisierung ausgehandelt werden muss. In solchen Fällen kann Inband-DTMF einfach und zuverlässig sein.

Für moderne komprimierte VoIP-Pfade ist Inband-DTMF jedoch nicht immer die beste Wahl. Wenn Audio zu stark komprimiert oder durch Rauschunterdrückung verarbeitet wird, können die Töne beschädigt werden. Deshalb vergleichen Ingenieure Inband-DTMF bei der VoIP-Planung häufig mit RTP-telephone-event und SIP INFO.

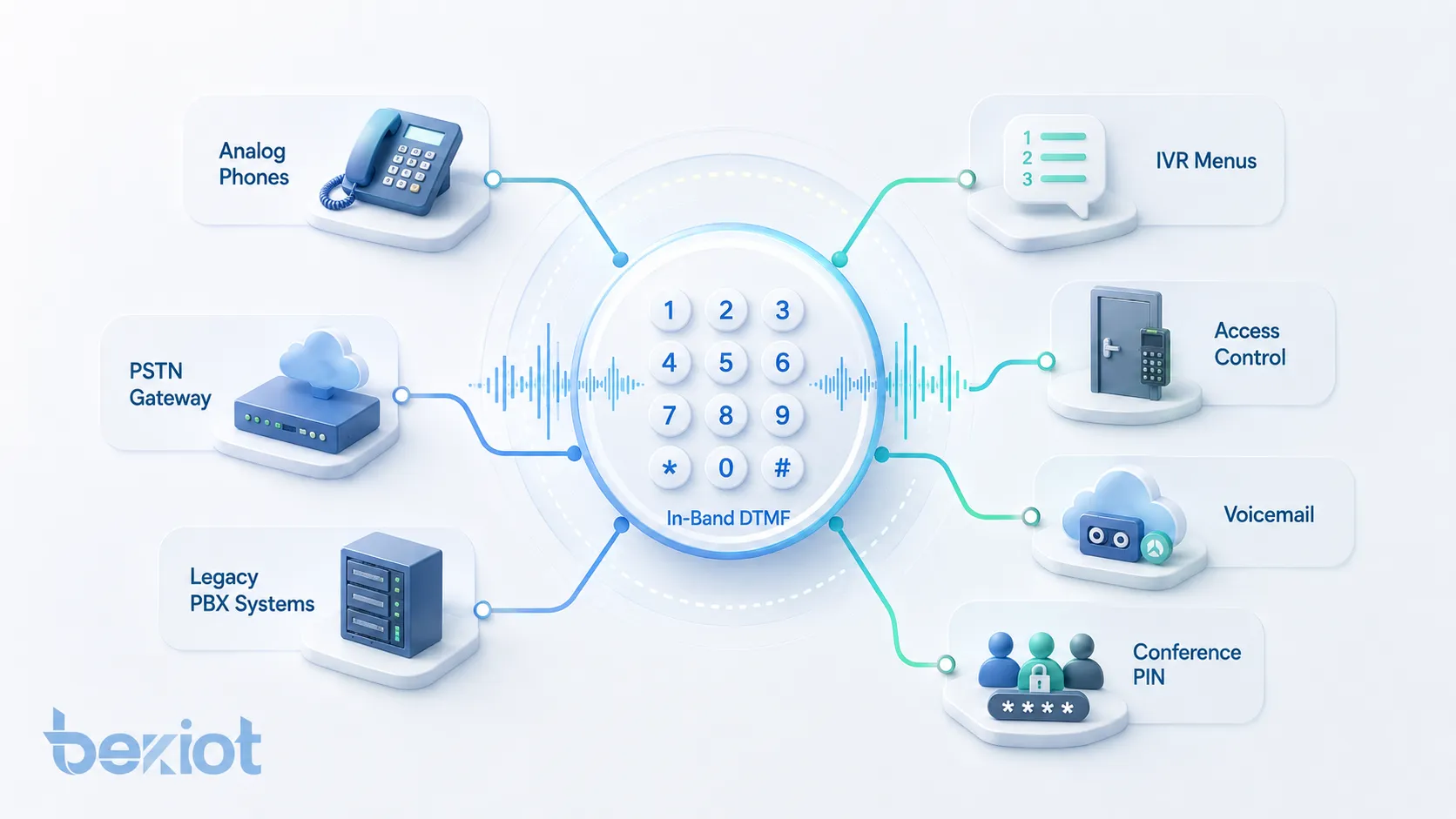

Wie Inband-DTMF funktioniert

Erzeugung eines Doppeltonsignals

DTMF verwendet für jede Tastenziffer zwei gleichzeitige Audiofrequenzen. Ein Ton stammt aus einer niedrigen Frequenzgruppe, der andere aus einer hohen Frequenzgruppe. Die Kombination identifiziert die gedrückte Taste. Jede Zifferntaste besitzt beispielsweise ein eigenes eindeutiges Tonpaar.

Wenn der Benutzer eine Taste drückt, erzeugt das Telefon für kurze Zeit das entsprechende Tonpaar. Das empfangende Gerät hört diese Tonpaare und wandelt sie wieder in Ziffern um. So können Systeme Benutzereingaben interpretieren, ohne auf der Empfangsseite eine visuelle Tastatur zu benötigen.

Inband-DTMF hängt davon ab, dass der Audiopfad diese Töne korrekt erhält. Wenn Dauer, Frequenz, Lautstärke oder Wellenform verzerrt werden, kann der empfangende Decoder die Ziffer übersehen oder falsch erkennen.

Übertragung über den Sprachkanal

Bei einem Inband-DTMF-Anruf laufen die erzeugten Töne durch denselben Medienstrom wie die Sprache. In analogen Systemen bedeutet dies, dass die Töne durch den Telefon-Audiokreis übertragen werden. In VoIP-Systemen werden die Töne durch den Sprachcodec codiert und als Audiopakete transportiert.

Wenn der Codec transparent genug ist, bleiben die DTMF-Töne erkennbar. Codecs wie G.711 sind oft besser für Inband-DTMF geeignet, weil sie Audio direkter erhalten. Stark komprimierte oder niedrigbitratige Codecs können die Tonqualität beschädigen und die Erkennungssicherheit verringern.

Der Audiokanal kann außerdem Gateways, Medienserver, SBCs, Echokompensatoren, Transcoder, Recorder und IVR-Plattformen durchlaufen. Jeder Schritt kann die Tonqualität beeinflussen, wenn er nicht richtig konfiguriert ist.

Empfang und Tonerkennung

Die Empfangsseite muss die DTMF-Töne aus dem Audiostrom erkennen. Dies kann in einem IVR-Server, PBX, Voicemail-System, Gateway, Zutrittscontroller, Konferenzbrücke oder Anwendungsserver erfolgen. Der Detektor analysiert das Audio und erkennt, welche Tonpaare vorhanden sind.

Die Erkennung benötigt ausreichende Tondauer, korrektes Frequenzverhältnis, geeignete Lautstärke und geringe Hintergrundstörungen. Wenn ein Benutzer beim Tastendruck spricht, die Verbindung rauscht oder Audioverarbeitung den Ton verändert, kann die Erkennung unzuverlässiger werden.

Eine gute DTMF-Erkennung sollte Fehlalarme aus Sprache ablehnen und echte Tastentöne zuverlässig erkennen. Dieses Gleichgewicht ist wichtig, weil manche Sprachlaute Frequenzanteile enthalten können, die Tönen ähneln.

Beispiel für einen Anrufablauf

Ein häufiges Beispiel ist ein IVR-Menü. Ein Anrufer wählt eine Servicenummer und hört „Drücken Sie 1 für Vertrieb, 2 für Support“. Der Anrufer drückt 2. Das Telefon erzeugt das DTMF-Tonpaar für die Ziffer 2. Die Töne laufen im Audiostrom. Das IVR erkennt den Ton und leitet den Anruf an die Support-Warteschlange weiter.

In einem Zutrittskontrollbeispiel kann ein Anrufer eine PIN über die Telefontastatur eingeben. Das Zugangssystem erkennt die Inband-DTMF-Ziffern und entscheidet, ob eine Tür entriegelt, ein Tor geöffnet oder ein Steuerbefehl akzeptiert wird.

In beiden Fällen funktioniert das System nur, wenn der vollständige Audiopfad die Töne klar genug erhält, damit der empfangende Decoder sie erkennt.

Technische Merkmale von Inband-DTMF

Audiobasierte Übertragung

Das definierende Merkmal von Inband-DTMF ist die audiobasierte Übertragung. Die Ziffer wird nicht als separates Datenereignis übertragen, sondern als Klang. Dadurch lässt sich die Methode einfach mit Systemen nutzen, die Audiotöne verstehen.

Audiobasierte Übertragung ist besonders nützlich, wenn das empfangende Gerät für analoge Tonerkennung ausgelegt ist. Viele Legacy-Systeme, einfache Controller und traditionelle IVR-Plattformen können DTMF aus dem Audiopfad erkennen.

Dasselbe Merkmal erzeugt auch die wichtigste Einschränkung. Da die Töne wie Audio behandelt werden, kann alles, was das Audio verändert, das DTMF-Signal beeinflussen.

Kein separater Signalisierungskanal

Inband-DTMF benötigt keinen separaten Signalisierungskanal für Ziffern. Der Anruf muss keine SIP INFO-Nachrichten oder RTP-telephone-event-Pakete senden. Die Töne sind direkt in den Medienstrom eingebettet.

Dies kann die Interoperabilität mit älteren Systemen vereinfachen. Wenn der Empfänger das Anrufaudio abhört, kann er die Ziffer erkennen, ohne spezielle Unterstützung für Out-of-Band-Signalisierung zu benötigen.

Der fehlende separate Signalisierungskanal bedeutet jedoch auch, dass die Empfangsseite auf Audioerkennung statt auf ein sauberes digitales Ereignis angewiesen ist. Dies kann die Zuverlässigkeit in komprimierten VoIP-Umgebungen verringern.

Codec-Empfindlichkeit

Inband-DTMF reagiert empfindlich auf das Codec-Verhalten. Codecs, die menschliche Sprache komprimieren, erhalten DTMF-Töne möglicherweise nicht perfekt. Sie können Frequenzen verzerren, Tondauer verändern, Lautstärke reduzieren oder Artefakte einführen.

G.711 wird häufig bevorzugt, wenn Inband-DTMF genutzt werden muss, weil es die Audiowellenform transparenter erhält als viele niedrigbitratige Codecs. Codecs wie G.729 oder andere komprimierte Codecs können in manchen Installationen unzuverlässige DTMF-Erkennung verursachen.

Die Codec-Auswahl ist daher eine der wichtigsten technischen Überlegungen für Inband-DTMF.

Anforderungen an Timing und Dauer

Die DTMF-Erkennung hängt vom Timing ab. Ist der Ton zu kurz, erkennt der Empfänger ihn möglicherweise nicht. Werden Ziffern zu schnell gesendet, kann der Empfänger eine Ziffer verpassen oder Ziffern zusammenführen. Ist der Ton zu lang, kann je nach Decoder eine Mehrfacherkennung entstehen.

Telefone, Gateways und IVR-Systeme können Einstellungen für DTMF-Tondauer und Zwischenziffernpause bieten. Richtiges Timing verbessert die Erkennung, besonders wenn der Anrufpfad Gateways oder Audioverarbeitung enthält.

Das Timing sollte mit dem tatsächlichen Empfangssystem getestet werden, weil IVR-Plattformen und Controller unterschiedliche Toleranzen haben können.

Lautstärke und Signalpegel

DTMF-Töne müssen mit geeignetem Pegel ankommen. Ist der Ton zu leise, kann der Detektor ihn verpassen. Ist er zu laut, kann er übersteuern oder verzerren. Hintergrundrauschen und Echo können ebenfalls stören.

Gateways und analoge Schnittstellen können Gain-Einstellungen enthalten, die den DTMF-Pegel beeinflussen. Falscher Gain kann intermittierende Probleme verursachen, bei denen manche Ziffern erkannt und andere verpasst werden.

Zuverlässiges Inband-DTMF erfordert eine korrekte Audiopegelplanung über den gesamten Anrufpfad.

Kompatibilität mit analogen und PSTN-Systemen

Inband-DTMF ist natürlich mit vielen analogen und PSTN-Systemen kompatibel, weil diese Systeme für Audiotöne ausgelegt sind. Wenn VoIP-Systeme an analoge Trunks oder PSTN-Gateways angebunden werden, kann Inband-DTMF am Gateway-Rand erforderlich sein oder dort erzeugt werden.

In hybriden Netzen können Gateways zwischen Inband-DTMF und RTP-telephone-event-Formaten konvertieren. Zum Beispiel kann die VoIP-Seite RFC 4733-Telefonevents verwenden, während die analoge Seite neu erzeugte hörbare Töne erhält.

Diese Konvertierung verbindet alte und neue Kommunikationstechnologien, muss aber sorgfältig konfiguriert werden.

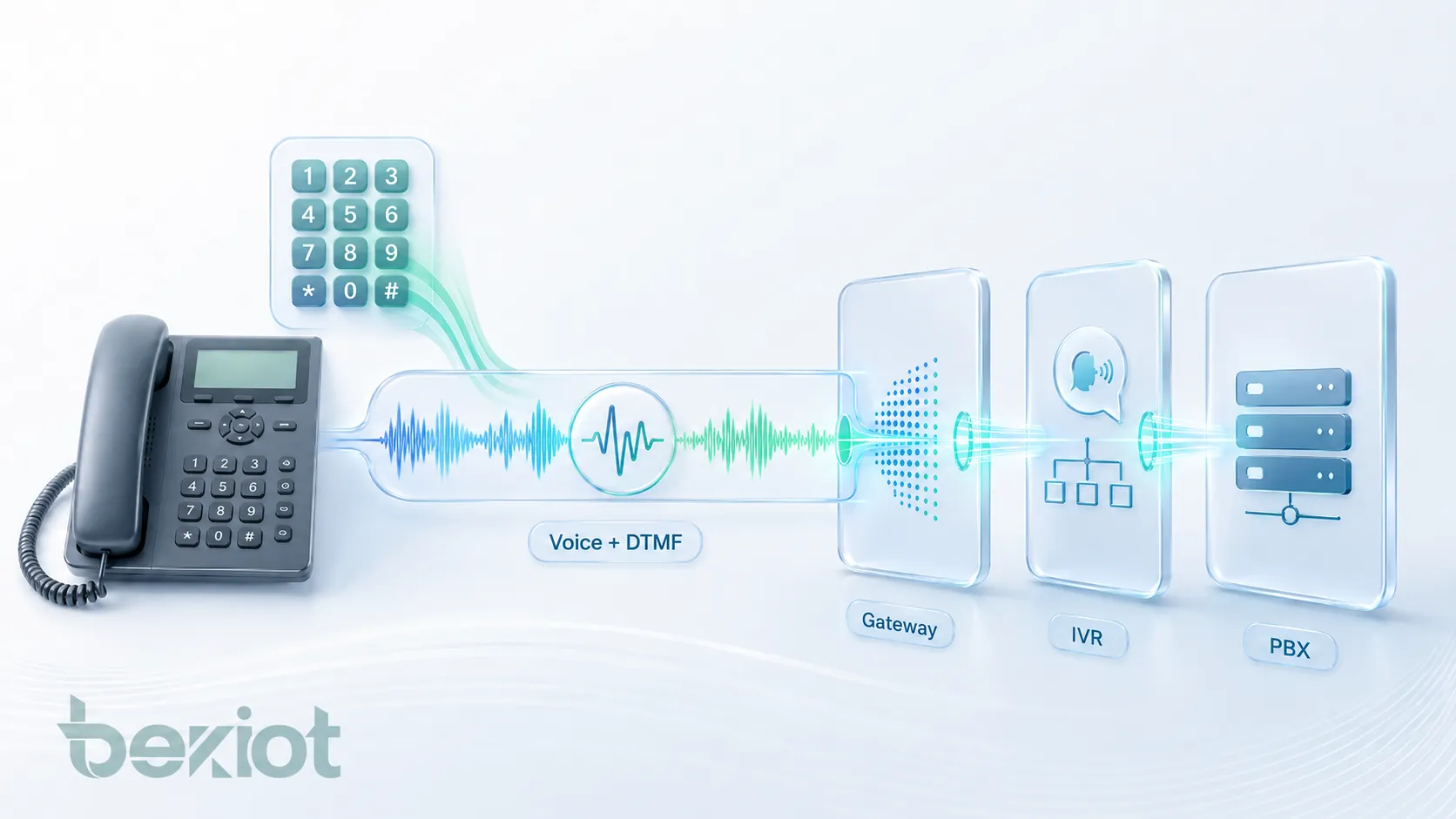

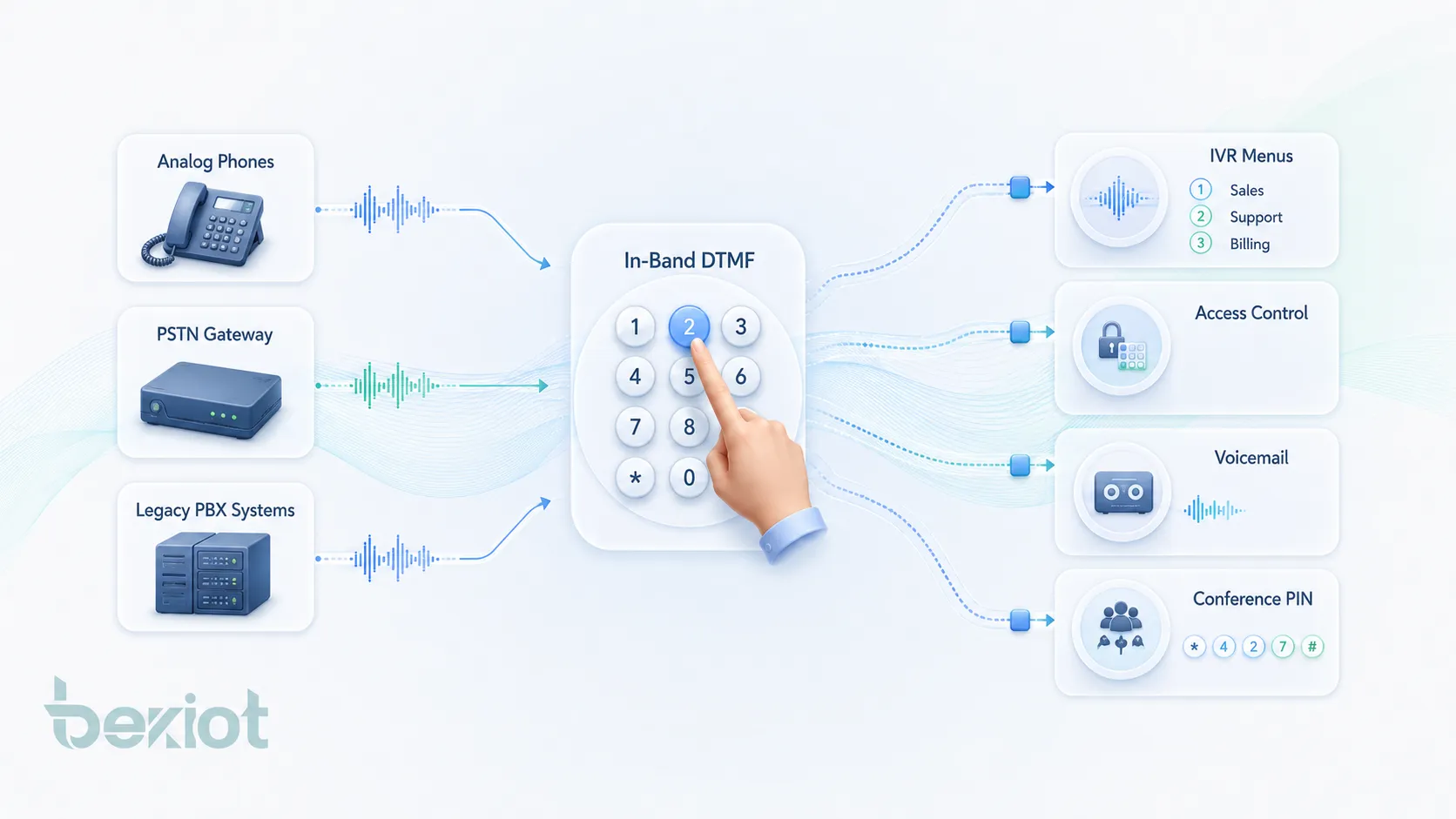

Audio-Vorteile von Inband-DTMF

Einfache Audio-Kompatibilität

Der wichtigste Audio-Vorteil von Inband-DTMF ist die einfache Kompatibilität mit Systemen, die bereits Audio verarbeiten. Da die Ziffern hörbare Töne sind, benötigt das empfangende System nur Tonerkennung. Es muss SIP INFO, SDP-Aushandlung oder RTP-telephone-event-Payloads nicht verstehen.

Dadurch ist Inband-DTMF nützlich für Legacy-PBX, analoge Adapter, Zutrittssysteme und ältere IVR-Plattformen. Es kann helfen, während der Migration von traditioneller Telefonie zu VoIP die Kompatibilität zu erhalten.

In Umgebungen mit sauberem, unkomprimiertem Audiopfad kann Inband-DTMF zuverlässig funktionieren.

Natürliche Eignung für analoge Schnittstellen

Analoge Telefonschnittstellen sind um Audio herum aufgebaut. Inband-DTMF passt natürlich dazu, weil die Töne denselben Kreis wie Sprache durchlaufen. Analoge Telefone, analoge Gateways und PSTN-Geräte können diese Töne ohne separate Paket-Signalisierung erzeugen und erkennen.

Das ist in gemischten Installationen nützlich, in denen analoge Endpunkte weiter genutzt werden. Ein analoges Türtelefon, Aufzugstelefon oder Legacy-PBX kann hörbare Töne benötigen, um Menüs oder Funktionen zu steuern.

Der Nutzen ist am größten, wenn analoge Kompatibilität wichtiger ist als moderne VoIP-Optimierung.

Keine Abhängigkeit von Signalisierungsunterstützung

Inband-DTMF kann auch funktionieren, wenn der Signalisierungspfad keine separaten DTMF-Ereignisse unterstützt. Wenn ein Gerät oder Trunk SIP INFO oder RTP-telephone-event-Aushandlung nicht unterstützt, können Audiotöne dennoch passieren.

Dies kann bei einfachen Verbindungen, älteren Gateways oder Systemen mit begrenzter Funktionsunterstützung helfen. Das empfangende System kann Ziffern weiterhin interpretieren, wenn die Töne intakt bleiben.

Dieser Vorteil darf die Zuverlässigkeitsgrenzen nicht verdecken. Keine Signalisierungsabhängigkeit ist nützlich, aber die Medienqualität wird wichtiger.

Einfacheres Troubleshooting durch Hören

Inband-DTMF lässt sich bei der Fehlersuche manchmal leichter erkennen, weil die Töne hörbar sind. Ein Techniker kann eine Anrufaufzeichnung oder einen Medienstrom anhören und bestätigen, ob Töne vorhanden sind.

Das unterscheidet sich von Out-of-Band-Methoden, bei denen Ziffern als separate Ereignisse gesendet werden, die im Audio nicht hörbar sind. Für einfache Feldtests können hörbare Töne bestätigen, dass das Telefon überhaupt DTMF erzeugt hat.

Detailliertere Fehlersuche erfordert weiterhin Prüfung von Codecs, Paketmitschnitten, Gateway-Logs, IVR-Erkennungseinstellungen und Audiopegeln.

Inband-DTMF im Vergleich zu anderen DTMF-Methoden

Inband-DTMF gegenüber RTP Telephone-Event

RTP telephone-event, häufig mit RFC 2833 und seinem Nachfolger RFC 4733 verbunden, sendet DTMF-Ziffern als RTP-Ereignisse statt als normale Audiotöne. Die Zifferninformation läuft im Medienpfad, wird aber als strukturiertes Ereignis statt als codiertes Sprachaudio dargestellt.

Diese Methode wird in VoIP oft bevorzugt, weil sie weniger von Sprachkompression betroffen ist. Das System muss nicht darauf vertrauen, dass der Codec die Tonwellenform erhält. Stattdessen sendet es eine digitale Darstellung von Ziffer, Dauer und Ereignisinformation.

Inband-DTMF ist für audiobasierte Systeme einfacher, während RTP telephone-event in komprimierten IP-Sprachnetzen meist zuverlässiger ist.

Inband-DTMF gegenüber SIP INFO

SIP INFO sendet DTMF-Informationen während einer aktiven Sitzung über SIP-Signalisierung. Statt die Ziffer in den Audiopfad zu legen, sendet der Endpunkt eine INFO-Nachricht mit der Zifferninformation an das empfangende System.

SIP INFO kann Codec-Verzerrung vermeiden, weil die Ziffer nicht als Audio übertragen wird. Es hängt jedoch von Signalisierungspfad und Interoperabilität ab. Unterschiedliche Plattformen implementieren SIP INFO DTMF unterschiedlich, daher muss Kompatibilität getestet werden.

Inband-DTMF ist medienbasiert, RTP telephone-event ist ereignisbasiert innerhalb RTP, und SIP INFO ist signalisierungsbasiert. Die richtige Wahl hängt von Endpunkten, Gateways, Trunks, IVR-Anforderungen und Netzwerkdesign ab.

Inband-DTMF gegenüber Out-of-Band-DTMF

Out-of-Band-DTMF bedeutet, dass die Ziffer außerhalb des normalen Sprachaudios gesendet wird. RTP telephone-event und SIP INFO sind typische Beispiele. Ziel ist es, nicht von der Erhaltung des Audiotons abhängig zu sein.

Out-of-Band-Methoden sind oft besser für VoIP-Systeme mit komprimierten Codecs oder komplexer Medienverarbeitung. Sie können die Ziffernerkennung für IVR-Menüs, Contact Center und SIP-Trunks verbessern.

Inband-DTMF bleibt nützlich, wenn Legacy-Audioton-Kompatibilität erforderlich ist oder wenn bekannt ist, dass der Anrufpfad die Töne genau erhält.

Methodenauswahl in hybriden Netzen

Hybride Netze benötigen häufig Konvertierung zwischen Methoden. Ein SIP-Trunk kann RTP telephone-event nutzen, während ein analoges Gerät Inband-Töne benötigt. Ein Gateway kann RTP-Telefonevents erkennen und hörbares DTMF auf der analogen Seite neu erzeugen.

Auch das Gegenteil kann passieren. Ein analoges Telefon sendet Inband-Töne an ein VoIP-Gateway, und das Gateway konvertiert diese Töne in RTP-Telefonevents für die IP-Seite.

Die richtige Gateway-Konfiguration ist entscheidend. Wenn beide Seiten gleichzeitig DTMF erzeugen oder Konvertierung deaktiviert ist, können doppelte oder fehlende Ziffern auftreten.

Anwendungen von Inband-DTMF

IVR-Menünavigation

IVR-Systeme verwenden DTMF, damit Anrufer Menüoptionen wählen können. Ein Anrufer kann 1 für Vertrieb, 2 für Support oder 0 für Operator drücken. Inband-DTMF kann verwendet werden, wenn das IVR die Ziffern aus dem Audiostrom erkennt.

Dies ist in traditioneller Telefonie und in einigen Gateway-verbundenen VoIP-Systemen üblich. Es funktioniert am besten, wenn der Audiopfad einen geeigneten Codec verwendet und übermäßige Verarbeitung vermeidet.

Wenn Anrufer melden, dass Menüauswahlen nicht erkannt werden, sollten DTMF-Methode und Codec-Konfiguration geprüft werden.

Voicemail und Konferenz-PIN-Eingabe

Voicemail-Systeme und Konferenzbrücken verlangen häufig die Eingabe von PINs, Mailboxnummern oder Menübefehlen. Inband-DTMF kann diese Ziffern als hörbare Töne transportieren.

Das ist nützlich, wenn das Voicemail- oder Konferenzsystem Audio-Tonerkennung erwartet. Wenn Benutzer jedoch über komprimierte VoIP-Pfade verbunden sind, kann die Ziffernerkennung unzuverlässig werden.

Für moderne SIP-Konferenzsysteme wird RTP telephone-event oft bevorzugt, aber Inband-DTMF kann für Legacy-Verbindungen weiterhin nötig sein.

Zutrittskontrolle und Türöffnung

Zutrittskontrollsysteme können DTMF-Ziffern zur Türfreigabe, Torsteuerung, Aufzugssteuerung oder für Remote-Befehle verwenden. Ein Benutzer kann eine Sprechstelle anrufen und eine Ziffer oder einen Code drücken, um eine Tür zu öffnen.

Inband-DTMF ist in älteren Türtelefon- und Zutrittssystemen verbreitet, weil der Controller hörbare Töne auswertet. Wenn diese Systeme über Gateways mit VoIP verbunden werden, wird eine korrekte Inband-Tonqualität wichtig.

Zutrittsanwendungen müssen sorgfältig geplant werden, weil tonbasierte Steuerung die physische Sicherheit beeinflussen kann. Authentifizierung, Anruferberechtigung und Befehlsbeschränkungen sollten berücksichtigt werden.

Fernsteuerung und Automatisierung

Einige entfernte Systeme nutzen DTMF für einfache Steuerbefehle. Ein Benutzer kann Tasten drücken, um zu starten, zu stoppen, zurückzusetzen, zu entriegeln, zu bestätigen oder eine Funktion auszuwählen. Inband-DTMF transportiert diese Befehle über einen Audiokanal.

Dies kann in Legacy-Automatisierung, Paging-Steuerung, Alarmbestätigung, Funkschnittstellen, Versorgungsanlagen oder einfachen telefoniegesteuerten Geräten vorkommen. Es ist nützlich, wenn keine vollständige Datenschnittstelle verfügbar ist.

Für kritische Steuerungen sollte DTMF mit Autorisierung und Protokollierung kombiniert werden. Einfache Tonsteuerung allein ist für sensible Vorgänge möglicherweise nicht sicher genug.

Interoperabilität von PSTN-Gateway und Analogadapter

PSTN-Gateways und analoge Telefonadapter müssen häufig Inband-DTMF behandeln. Analoge Geräte erzeugen Töne von Natur aus, während IP-Netze telephone-event-Signalisierung bevorzugen können. Gateways können Töne je nach Konfiguration erkennen, durchleiten, unterdrücken oder neu erzeugen.

Dies ist typisch in Systemen, die analoge Telefone, faxähnliche Geräte, Aufzugstelefone, Alarmzentralen, Türtelefone oder Legacy-PBX-Geräte mit SIP-Trunks oder IP-PBX-Systemen verbinden.

Gateway-DTMF-Einstellungen müssen mit SIP-Server, Trunk-Anbieter und Endpunktanforderungen abgestimmt werden, um verpasste oder doppelte Ziffern zu vermeiden.

Callcenter und Kundendienstsysteme

Callcenter nutzen DTMF für IVR-Auswahl, Kontonummerneingabe, Zahlungsrouting, Agentenvermittlung und Self-Service. Inband-DTMF kann vorkommen, wenn Anrufe aus dem PSTN oder analog angebundenen Systemen eintreffen.

Für Callcenter beeinflusst die DTMF-Zuverlässigkeit die Kundenerfahrung. Wenn Ziffern fehlschlagen, müssen Anrufer Eingaben wiederholen, landen in der falschen Warteschlange oder brechen den Anruf ab.

Moderne Contact Center bevorzugen für VoIP-Pfade oft Out-of-Band-Methoden, aber Inband-Kompatibilität kann für bestimmte Trunks, Gateways und Kunden-Zugangswege weiterhin erforderlich sein.

Bereitstellungsaspekte

Den richtigen Codec wählen

Die Codec-Wahl ist der erste Bereitstellungsaspekt für Inband-DTMF. Wenn Inband-Töne erhalten bleiben müssen, verwenden Sie einen Codec, der Töne genau transportiert. G.711 wird aus diesem Grund häufig genutzt.

Niedrigbitratige Codecs können Bandbreite sparen, aber DTMF-Töne verzerren. Wenn der Anrufpfad komprimierte Codecs verwenden muss, ist RTP telephone-event möglicherweise die bessere Option.

Die Codec-Strategie sollte zur DTMF-Methode passen. Es sollte nicht angenommen werden, dass Inband-DTMF mit jedem Codec zuverlässig funktioniert.

Schädliche Audioverarbeitung vermeiden

Audioverarbeitungsfunktionen können Inband-DTMF beeinflussen. Echounterdrückung, Rauschunterdrückung, automatische Pegelregelung, Voice Activity Detection, Stilleunterdrückung und Transcoding können das Tonsignal verändern.

Diese Funktionen sind für Sprachqualität nützlich, können aber bei schlechter Konfiguration die Tonerkennung stören. Manche Systeme enthalten spezielle DTMF-Erkennungs- und Unterdrückungslogik, um Probleme zu vermeiden.

Inband-DTMF sollte mit allen Medienverarbeitungsfunktionen getestet werden, die auch in der Produktion aktiv sind.

Gateway-Konfiguration prüfen

Gateways bieten häufig DTMF-Modi wie in-band, RFC 2833 oder RFC 4733 telephone-event, SIP INFO, auto oder Konvertierungsmodi. Falsche Gateway-Konfiguration ist eine häufige Ursache für DTMF-Fehler.

Wenn ein analoges Gerät Inband-Töne sendet, kann das Gateway sie als Audio durchleiten oder in telephone events konvertieren. Wenn die VoIP-Seite telephone events sendet, kann das Gateway hörbare Töne für die analoge Seite neu erzeugen.

Gateway, SIP-Server, Trunk-Anbieter und Endpunkt müssen übereinstimmen, wie DTMF behandelt wird.

Reale Anrufpfade testen

DTMF sollte über reale Anrufpfade getestet werden, nicht nur zwischen zwei lokalen Nebenstellen. Testen Sie interne Anrufe, SIP-Trunk-Anrufe, PSTN-Anrufe, Mobilanrufe, IVR-Zugriff, Voicemail-Zugriff, Zutrittsbefehle und Konferenz-PIN-Eingaben.

Eine Methode, die intern funktioniert, kann über Trunk oder Gateway scheitern, weil Codec, Medienpfad oder DTMF-Konvertierung anders sind. Die Tests sollten alle wichtigen Szenarien umfassen.

Tests realer Anrufpfade verhindern kundenrelevante Fehler nach der Bereitstellung.

Doppelte Ziffern verhindern

Doppelte Ziffern können auftreten, wenn Inband-Töne und Out-of-Band-Ereignisse gleichzeitig an das empfangende System geliefert werden. Ein Gateway kann zum Beispiel den hörbaren Ton durchleiten und gleichzeitig eine RTP-telephone-event-Ziffer erzeugen.

Das empfangende System kann dann dieselbe Taste zweimal erkennen. Dies kann falsche IVR-Auswahlen, ungültige PINs oder fehlgeschlagene Zutrittsbefehle verursachen.

Systeme sollten DTMF konsequent durchleiten, unterdrücken oder konvertieren, sodass nur eine nutzbare Ziffernmethode die empfangende Anwendung erreicht.

Die Bereitstellung von Inband-DTMF hängt von Codec-Auswahl, Audioverarbeitung, Gateway-Verhalten, Tonpegeln, Timing und Ende-zu-Ende-Tests des Anrufpfads ab.

Häufige Probleme mit Inband-DTMF

Ziffern werden nicht erkannt

Das häufigste Problem ist, dass Ziffern vom empfangenden System nicht erkannt werden. Dies kann passieren, weil der Codec die Töne verzerrt, die Töne zu kurz waren, der Pegel zu niedrig war oder Audioverarbeitung einen Teil des Signals entfernt hat.

Die Fehlersuche sollte Codec, DTMF-Modus, Gateway-Einstellungen, IVR-Detektor-Einstellungen, Tondauer, Paketverlust und die Hörbarkeit der Töne im Medienstrom prüfen.

Wenn Inband-Erkennung unzuverlässig bleibt, kann der Wechsel zu RTP telephone-event für VoIP-Pfade die bessere Lösung sein.

Falsche Ziffern werden erkannt

Falsche Ziffernerkennung kann auftreten, wenn Töne verzerrt werden oder Sprache beziehungsweise Rauschen DTMF-Frequenzen ähnelt. Moderne Detektoren vermeiden zwar Fehlalarme, aber schlechte Audiobedingungen können weiterhin Fehler verursachen.

Dieses Problem tritt eher in lauten Umgebungen, komprimierten Medienpfaden oder Systemen mit falschen Gain-Pegeln auf. Es kann IVR-Menüs, PIN-Eingabe und Fernsteuerbefehle beeinträchtigen.

Audiopegelanpassung, Codec-Wechsel und Detektorabstimmung können falsche Erkennungen reduzieren.

Doppelte Ziffern

Doppelte Ziffern können auftreten, wenn eine Ziffer gleichzeitig über mehr als eine Methode übertragen wird. Beispielsweise kann der Inband-Ton im Audio bleiben, während ein Gateway zusätzlich ein RTP-telephone event sendet.

Doppelte Ziffern können ernsthafte Probleme für die Nutzererfahrung verursachen. Ein Anrufer, der 1 drückt, wird vielleicht als 11 interpretiert. Eine PIN kann scheitern, weil jede Ziffer zweimal gezählt wird.

Die Lösung besteht meist darin, DTMF-Unterdrückung oder -Konvertierung richtig zu konfigurieren, damit das empfangende System nur eine Ziffernquelle erhält.

Fehler durch komprimierte Codecs

Komprimierte Codecs sind eine häufige Ursache für Inband-DTMF-Fehler. Für Sprache optimierte Codecs geben DTMF-Töne möglicherweise nicht genau genug wieder. Dies kann verpasste oder falsch erkannte Ziffern verursachen.

Wenn Bandbreite gespart werden muss, ist Out-of-Band-DTMF oft besser, als Inband-Töne durch einen niedrigbitratigen Codec zu zwingen.

Für Inband-DTMF ist Audio im G.711-Stil meist sicherer als aggressive Kompression.

Einseitige DTMF-Probleme

Manchmal funktioniert DTMF in eine Richtung, aber nicht in die andere. Ein Anrufer kann Ziffern an das IVR senden, aber das entfernte System kann keine Befehle zurücksenden, oder umgekehrt. Dies kann auf asymmetrische Gateway-Einstellungen, unterschiedliche Codecs, NAT-Traversal-Probleme oder unterschiedliche Medienpfade hinweisen.

Die Fehlersuche sollte beide Anrufrichtungen sowie Signalisierungs- und Medientraces prüfen. Es sollte nicht angenommen werden, dass DTMF beidseitig funktioniert, nur weil es in eine Richtung funktioniert.

Richtungstests sind wichtig bei Gateways, Trunks, Intercoms und Zutrittskontrollsystemen.

Best Practices für Inband-DTMF

Inband nur dort verwenden, wo es passt

Inband-DTMF sollte genutzt werden, wenn das empfangende System hörbare Töne erwartet oder Legacy-Kompatibilität erforderlich ist. Es eignet sich für analoge Schnittstellen, einige PSTN-Pfade und einfache tonbasierte Steuerungen.

Für reine VoIP-Pfade, besonders mit Kompression, ist RTP telephone-event oft zuverlässiger. Die beste Methode hängt vom gesamten System ab, nicht von einer einzelnen Geräteeinstellung.

Verwenden Sie Inband-DTMF nicht standardmäßig, ohne Anrufpfad und Empfangsanwendung zu prüfen.

Transparente Audio-Codecs bevorzugen

Wenn Inband-DTMF erforderlich ist, sollten Codecs verwendet werden, die Töne gut erhalten. G.711 wird häufig genutzt, weil es Audio transparenter transportiert als viele komprimierte Codecs.

Die Codec-Aushandlung sollte kontrolliert werden, damit Anrufe mit Inband-DTMF nicht unerwartet auf einen Codec fallen, der die Tonqualität beschädigt.

Die Codec-Strategie sollte für Trunks, Gateways, Endpunkte und IVR-Systeme dokumentiert werden.

Gateways konsistent konfigurieren

Gateways sollten im gesamten Netzwerk konsistent konfiguriert sein. Legen Sie fest, ob das Gateway Inband-Töne durchleitet, in RTP telephone events konvertiert, telephone events zurück in Töne wandelt oder doppeltes Audio unterdrückt.

Inkonsistente Gateway-Einstellungen können schwer diagnostizierbare Probleme verursachen, besonders in Mehrstandortsystemen oder bei Trunks mit unterschiedlichen Anforderungen.

Ein klarer DTMF-Plan sollte Teil der VoIP-Gateway-Bereitstellung sein.

Timing, Pegel und Zifferngenauigkeit testen

Tests sollten Zifferndauer, Zwischenziffernpause, Tonpegel, Erkennungsgenauigkeit und wiederholte Eingaben umfassen. Testen Sie nicht nur 0 bis 9, sondern auch * und #, wenn die Anwendung sie nutzt.

Testen Sie mit dem tatsächlichen IVR, Voicemail-, Konferenz-, Türcontroller- oder Anwendungssystem, das die Ziffern empfängt. Ein erfolgreicher Test mit einem Empfänger garantiert keinen Erfolg mit einem anderen.

DTMF-Tests sollten in die Inbetriebnahme und nach jeder Codec-, Trunk-, Gateway- oder IVR-Änderung aufgenommen werden.

DTMF-Methode pro Route dokumentieren

Große Systeme können auf verschiedenen Routen unterschiedliche DTMF-Methoden verwenden. Interne SIP-Anrufe können RTP telephone-event nutzen. Analoge Gateway-Anrufe können Inband erfordern. Ein SIP-Trunk kann einen bestimmten ausgehandelten Payload benötigen. Ein Legacy-Zutrittssystem kann Audiotöne benötigen.

Die Dokumentation der erwarteten DTMF-Methode pro Route erleichtert die Fehlersuche. Sie hilft auch künftigen Ingenieuren, Einstellungen nicht ohne Verständnis der Auswirkungen zu ändern.

Die DTMF-Dokumentation sollte Endpunkteinstellungen, Gateway-Einstellungen, Trunk-Anbieteranforderungen und Anforderungen der Empfangsanwendung enthalten.

Wartungs- und Troubleshooting-Tipps

Signalisierung und Medien erfassen

DTMF-Fehlersuche erfordert oft die Prüfung von Signalisierung und Medien. SIP-Nachrichten zeigen, ob telephone-event oder SIP INFO ausgehandelt wurde. Medienmitschnitte zeigen, ob Inband-Töne im Audiostrom vorhanden sind.

Wenn das System Inband-DTMF verwendet, sollten die Töne hörbar oder in der Medienwellenform sichtbar sein. Wenn RTP telephone-event genutzt wird, können Ziffern als separate RTP-Payload-Ereignisse erscheinen.

Zu verstehen, welche Methode tatsächlich verwendet wird, ist der erste Schritt zur Lösung von DTMF-Problemen.

Codec-Aushandlung prüfen

Die Codec-Aushandlung sollte geprüft werden, wenn Inband-DTMF scheitert. Ein Anruf kann in eine Richtung G.711 und in die andere einen komprimierten Codec nutzen. Ein Trunk kann Transcoding erzwingen. Eine Konferenzbrücke kann das Medienformat ändern.

Wenn Inband-DTMF durch Transcoding läuft, kann die Erkennungszuverlässigkeit sinken. Ingenieure sollten SDP, Gateway-Logs und Medienserververhalten prüfen.

Codec-Mismatch ist einer der häufigsten Gründe, warum DTMF in manchen Anrufen funktioniert und in anderen nicht.

IVR- und Anwendungseinstellungen prüfen

Die empfangende Anwendung kann eigene DTMF-Erkennungseinstellungen haben. IVR-Plattformen, Voicemail-Server, Konferenzbrücken und Zutrittscontroller können Empfindlichkeit, Mindesttondauer, Timeout und akzeptierte Ziffern konfigurieren.

Wenn der Empfänger Out-of-Band-Ereignisse erwartet, aber Inband-Töne erhält, verarbeitet er die Ziffern möglicherweise nicht. Wenn er Inband-Töne erwartet, das Gateway sie aber unterdrückt, fehlen die Ziffern.

Anwendungseinstellungen müssen zur DTMF-Methode passen, die der Anrufpfad tatsächlich liefert.

Auf Verzerrungen hören

Das Anhören einer Anrufaufzeichnung oder eines Paketmitschnitts kann Tonverzerrungen erkennen helfen. Wenn DTMF-Töne übersteuert, schwach, verrauscht oder unterbrochen klingen, kann der Empfänger sie nicht zuverlässig dekodieren.

Verzerrung kann durch Gain-Probleme, Kompression, Paketverlust, Echokompensatoren, akustische Rückkopplung oder schlechte analoge Schnittstellenqualität entstehen.

Audioinspektion ist bei Inband-DTMF besonders nützlich, weil die Ziffern als Klang übertragen werden.

Nach Netzwerk- oder Trunk-Änderungen testen

Das DTMF-Verhalten kann sich nach SIP-Trunk-Migration, Gateway-Austausch, Codec-Policy-Update, SBC-Änderung, IVR-Upgrade oder Carrier-Routing-Änderung ändern. Ein Anruf kann weiterhin normal verbunden werden, während DTMF nicht mehr funktioniert.

Nach jeder größeren Kommunikationsänderung sollten IVR-Menüs, Voicemail-PINs, Konferenzzugang, Zutrittsbefehle und andere DTMF-abhängige Funktionen getestet werden.

DTMF sollte Teil der Regressionstests für VoIP-Änderungen sein.

Inband-DTMF in Sicherheit und Nutzererfahrung

PIN-Eingabe und Datenschutz

DTMF wird häufig für PIN-Eingaben verwendet. Im Inband-Modus können die Töne im Audiostrom vorhanden sein. Wenn Anrufe aufgezeichnet werden, können die Töne ebenfalls erfasst werden, sofern das System sie nicht maskiert, unterdrückt oder schützt.

Für sensible Anwendungen wie Banking, Zahlung, Zutrittskontrolle oder Kontoverifizierung sollten Organisationen prüfen, wie DTMF-Ziffern geschützt werden. Manche Systeme nutzen sichere Eingabemethoden, DTMF-Maskierung oder separate Zahlungserfassung.

Inband-DTMF sollte sorgfältig bewertet werden, wenn Ziffern Passwörter, PINs oder sensible Befehle darstellen.

Falsche Eingabe und Fehlrouting

Schlechte DTMF-Erkennung kann die Nutzererfahrung beeinflussen. Eine verpasste Ziffer kann den Anrufer im selben IVR-Menü halten. Eine falsche Ziffer kann ihn an die falsche Abteilung leiten. Doppelte Ziffern können PIN-Fehler verursachen.

Diese Probleme frustrieren Nutzer und verlängern die Bearbeitungszeit. Im Kundenservice erhöht unzuverlässiges DTMF die Agentenlast, weil Anrufer Self-Service-Schritte nicht abschließen können.

Gutes DTMF-Design unterstützt sowohl technische Zuverlässigkeit als auch Kundenerfahrung.

Befehlsautorisierung

Wenn DTMF zur Steuerung von Türen, Toren, Alarmen, Paging oder Automatisierungssystemen genutzt wird, wird Autorisierung wichtig. Jeder, der die richtigen Töne senden kann, könnte die Funktion auslösen, wenn keine zusätzlichen Kontrollen bestehen.

Sensible Funktionen sollten nicht nur auf einfachen DTMF-Ziffern beruhen. Anrufer-ID-Prüfung, Authentifizierung, Zugriffsliste, Zeitregeln, Protokollierung und Operator-Bestätigung können erforderlich sein.

DTMF ist nützlich als Steuereingabe, sollte aber in einen sicheren Kontrollablauf integriert werden.

Fazit

Inband-DTMF ist eine Methode, Tastenziffern als hörbare Töne im selben Audiostrom zu übertragen, der auch Sprache trägt. Es ist einfach, vertraut und kompatibel mit vielen analogen, PSTN-, IVR-, Voicemail-, Konferenz-, Zutrittskontroll- und Legacy-PBX-Systemen.

Seine wichtigsten technischen Merkmale sind audiobasierte Übertragung, kein separater Signalisierungskanal, Kompatibilität mit analogen Schnittstellen, Empfindlichkeit gegenüber Codec-Verhalten, Abhängigkeit von Tondauer und Pegel sowie die Notwendigkeit genauer Empfängererkennung. Die Hauptvorteile sind Legacy-Kompatibilität, einfacher Audiopfadbetrieb und natürliche Eignung für analoge Telefonie.

In modernen VoIP-Systemen sollte Inband-DTMF vorsichtig genutzt werden. Es funktioniert am besten mit transparenten Audiopfaden wie G.711 und kann bei komprimierten Codecs, Transcoding, Rauschunterdrückung, Echounterdrückung, Paketverlust oder inkonsistenter Gateway-Konfiguration unzuverlässig werden. Für viele SIP- und IP-Sprachinstallationen sind RTP-telephone-event-Methoden nach RFC 4733 oft zuverlässiger, während SIP INFO in einigen signalisierungsbasierten Implementierungen genutzt werden kann. Die beste Wahl hängt von Endpunkten, Gateways, Trunks, IVR-Plattformen und Tests realer Anrufpfade ab.

FAQ

Was ist Inband-DTMF einfach erklärt?

Inband-DTMF bedeutet, dass Tastenziffern als hörbare Töne im normalen Sprach-Audiostrom gesendet werden. Das empfangende System hört das Audio ab und erkennt die Töne.

Es wird häufig mit analogen Telefonen, PSTN-Systemen, IVR-Menüs, Voicemail und einigen älteren Kommunikationssystemen verwendet.

Was ist der Unterschied zwischen Inband-DTMF und RFC 2833 oder RFC 4733?

Inband-DTMF sendet die Ziffer als Audiotöne. RFC 2833 und RFC 4733 senden DTMF als strukturierte RTP-telephone-event-Pakete statt als normales Sprachaudio.

RTP telephone-event ist in VoIP-Netzen meist zuverlässiger, weil es weniger durch Sprachcodec-Kompression beeinflusst wird.

Welcher Codec ist für Inband-DTMF am besten?

G.711 wird für Inband-DTMF häufig bevorzugt, weil es Audiotöne transparenter erhält als viele komprimierte Codecs.

Niedrigbitratige Codecs können DTMF-Töne verzerren und verpasste oder falsch erkannte Ziffern verursachen.

Warum scheitert Inband-DTMF manchmal in VoIP?

Inband-DTMF kann durch komprimierte Codecs, Transcoding, Paketverlust, Echounterdrückung, Rauschunterdrückung, falsche Gain-Pegel, zu kurze Tondauer oder Gateway-Fehlkonfiguration scheitern.

Der vollständige Anrufpfad muss getestet werden, weil DTMF auf einer Route funktionieren und auf einer anderen scheitern kann.

Wo wird Inband-DTMF häufig verwendet?

Es wird häufig in IVR-Menüs, Voicemail-Systemen, Konferenz-PIN-Eingaben, Zutrittskontrolle, Türöffnungssystemen, analogen Gateways, PSTN-Verbindungen, Legacy-PBX-Systemen und Fernsteueranwendungen verwendet.

Es ist besonders nützlich, wenn das empfangende System hörbare DTMF-Töne erwartet.

Ist Inband-DTMF sicher für PIN-Eingaben?

Inband-DTMF kann PIN-Töne im Audiostrom und möglicherweise in Anrufaufzeichnungen sichtbar machen. Sensible Anwendungen sollten Maskierung, sichere Eingabemethoden, Zugriffskontrolle, Verschlüsselung oder alternative Signalisierungsmethoden berücksichtigen.

Bei Zahlungen, Banking und Zutrittskontrolle sollte die DTMF-Sicherheit sorgfältig bewertet werden.
