Ein Linien-Eingabe ist eine Audioschnittstelle, die ein Line-Level-Signal von einer externen Audioquelle empfängt, zum Beispiel von einem Mischpult, Mediaplayer, Computer, Telefonsystem, Audioprozessor, Paging-Gateway, einer Funkschnittstelle, einem Aufnahmegerät oder einer Beschallungssteuerung. Er findet sich häufig an Verstärkern, Mischpulten, Audiointerfaces, Aktivlautsprechern, Aufnahmegeräten, Intercom-Systemen, Paging-Systemen, Broadcast-Geräten und professionellen Kommunikationsplattformen.

Anders als ein Mikrofoneingang, der für sehr schwache Mikrofonsignale ausgelegt ist, erwartet ein Line Input ein stärkeres und stabileres Audiosignal. Dadurch eignet er sich für Geräte, die bereits eine eigene Audio-Ausgangsstufe besitzen. Wenn Pegel, Anschluss und Impedanz richtig aufeinander abgestimmt sind, hilft der Line Input, saubereren Ton mit weniger Rauschen, weniger Verzerrung und weniger unnötiger Gain-Anpassung zu übertragen.

Die Rolle von Line-Level-Audio

In Audiosystemen hat nicht jedes Signal dieselbe Stärke. Ein Mikrofon erzeugt ein schwaches Signal, das vorverstärkt werden muss. Ein Lautsprecherausgang erzeugt ein starkes Leistungssignal, das einen Lautsprecher antreiben soll. Ein Line-Level-Signal liegt zwischen diesen beiden Extremen und dient dazu, Audio zwischen Geräten zu übertragen.

Line-Level-Audio ist wichtig, weil es einen praktischen Standard für die Verbindung von Geräten bietet. Ein Musikplayer kann ein Mischpult speisen, ein Mischpult kann einen Verstärker speisen, ein Paging-Gateway kann eine Beschallungsanlage speisen und ein Audioprozessor kann einen Recorder speisen. Nicht jedes Gerät muss ein rohes Mikrofonpegelsignal verarbeiten, wenn das Signal bereits aufbereitet wurde.

Deshalb kommt der Line Input in so vielen Systemen vor. Er dient als Audioeingang für Quellen, die bereits auf einen nutzbaren Signalpegel verstärkt sind, aber nicht dafür gedacht sind, Lautsprecher direkt anzutreiben.

Wie der Signalweg funktioniert

Ausgang des Quellgeräts

Der Audioweg beginnt mit einem Quellgerät. Das kann ein Mischpultausgang, ein Laptop-Kopfhörerausgang, ein Mediaplayer, ein Funkempfänger, ein SIP-Paging-Adapter, ein Audioport einer Telefonanlage, ein Musikserver oder ein Audioprozessor sein. Die Quelle sendet ein Line-Level-Signal zum empfangenden Gerät.

Die Qualität der Quelle ist entscheidend. Ist der Quellausgang verrauscht, verzerrt, zu schwach oder zu stark, kann der Line Input das Problem nicht vollständig beheben. Ein sauberes Quellsignal ist der erste Schritt zu guter Audioqualität.

Anschluss und Kabel

Das Signal läuft über ein Kabel und einen Anschluss. Häufige Anschlusstypen sind 3.5-mm-TRS, RCA, 6.35-mm-Klinke, XLR, Klemmblock und manchmal spezielle symmetrische Audioanschlüsse. Der richtige Anschluss hängt vom Gerätedesign und von der Installationsumgebung ab.

Auch Kabelqualität und Kabelführung sind wichtig. Lange unsymmetrische Kabel können Brummen oder Störungen aufnehmen. In professionellen und fest installierten Systemen werden für längere Strecken häufig symmetrische Line-Verbindungen bevorzugt, weil sie Störungen besser unterdrücken.

Eingangsstufe

Die Eingangsstufe des empfangenden Geräts nimmt das Signal an und bereitet es für die interne Verarbeitung vor. Dazu können Impedanzanpassung, Pegelanpassung, Filterung, Analog-Digital-Wandlung, Routing, Mischen, Prioritätssteuerung oder Gain-Feinabgleich gehören.

Wenn die Eingangsstufe überlastet wird, kann der Ton verzerren. Ist der Eingangspegel zu niedrig, benötigt das System möglicherweise zusätzlichen Gain, wodurch das Rauschen steigen kann. Eine korrekte Pegelanpassung ist daher wesentlich.

Ausgabe oder Verarbeitung

Nachdem das Audio in das Gerät gelangt ist, kann es verstärkt, gemischt, aufgezeichnet, gestreamt, übertragen, in Zonen geroutet oder durch DSP-Funktionen verarbeitet werden. In einem Paging-System kann das Signal an ausgewählte Lautsprecher gesendet werden. In einem Recorder kann es als Audiodatei gespeichert werden. In einem Mischpult kann es mit Mikrofonen und anderen Quellen gemischt werden.

Das Endergebnis hängt von der gesamten Kette ab, nicht nur vom Eingangsport. Quellpegel, Kabeltyp, Eingangseinstellungen, Verarbeitung, Verstärkerleistung, Lautsprecherqualität und Raumakustik beeinflussen das Hörerlebnis.

Wichtige Merkmale im Überblick

Kompatibilität mit Line-Level

Das wichtigste Merkmal ist die Kompatibilität mit Line-Level-Audio. Ein Line Input ist für Signale ausgelegt, die stärker als Mikrofonpegel, aber schwächer als Lautsprecherleistung sind. Der Anschluss eines falschen Signaltyps kann zu schlechtem Ton oder Geräteschäden führen.

Wird beispielsweise ein Mikrofon direkt an einen Line Input angeschlossen, kann die Lautstärke sehr niedrig sein. Wird ein Lautsprecherausgang an einen Line Input angeschlossen, kann die Eingangsschaltung überlastet oder beschädigt werden. Der Signaltyp sollte vor dem Anschluss immer geprüft werden.

Symmetrische und unsymmetrische Optionen

Unsymmetrische Line Inputs sind bei Consumer-Audio und kurzen Verbindungen verbreitet. RCA und 3.5 mm sind typische Beispiele. Sie sind einfach und bequem, reagieren bei langen Kabelwegen jedoch empfindlicher auf Störungen.

Symmetrische Line Inputs verwenden zwei Signalleiter plus Schirmung oder Masse. Sie sind in professionellem Audio, installierter Beschallung, Rundfunk und industriellen Kommunikationssystemen üblich. Symmetrische Verbindungen helfen, Brummen, elektromagnetische Störungen und erdungsbedingtes Rauschen zu reduzieren.

Gain- oder Pegelanpassung

Viele Geräte bieten eine Pegelregelung für den Line Input. Damit können Benutzer oder Installateure das eingehende Signal an den erwarteten Arbeitsbereich des Systems anpassen. Eine richtige Einstellung verhindert Verzerrungen und hält das Rauschen niedrig.

Die Pegelregelung sollte nicht als Lösung für jedes Problem verwendet werden. Wenn der Quellausgang falsch eingestellt ist, das Kabel nicht passt oder das Signal kein Line-Level-Signal ist, verdeckt die Gain-Anpassung möglicherweise nur das eigentliche Problem.

Mono- und Stereo-Unterstützung

Einige Line Inputs sind mono, andere stereo. Ein Mono-Eingang empfängt einen Kanal, was bei Paging, Intercom, Beschallung und Sprachkommunikation üblich ist. Ein Stereo-Eingang empfängt den linken und rechten Kanal, was bei Musikwiedergabe, Mediensystemen und Aufnahmegeräten verbreitet ist.

Beim Anschluss von Stereoquellen an Monosysteme muss das Signal möglicherweise korrekt summiert werden. Einfach die linken und rechten Ausgänge kurz zu verbinden, ist nicht immer empfehlenswert, weil dies Verzerrungen erzeugen oder den Quellausgang belasten kann.

Prioritäts- und Mischfunktionen

In Beschallungs- und Kommunikationssystemen kann der Line Input Teil einer Prioritätsstruktur sein. Hintergrundmusik kann beispielsweise über einen Line Input eingespeist werden, während ein Paging-Mikrofon oder eine Notfalldurchsage sie bei Bedarf übersteuert.

Einige Systeme erlauben es, mehrere Line Inputs zu mischen, stummzuschalten, abzusenken oder in verschiedene Zonen zu routen. Dadurch ist Line-Level-Integration in komplexen Audioumgebungen besonders nützlich.

Ein Line Input funktioniert am besten, wenn Quellpegel, Kabeltyp, Anschluss, Eingangsempfindlichkeit und Systemzweck vor der Installation aufeinander abgestimmt werden.

Häufige Anschlusstypen

Praktische Vorteile in Audiosystemen

Sauberere Signalübertragung

Bei richtiger Verwendung überträgt ein Line Input Audio, ohne übermäßigen Gain zu benötigen. Das reduziert Rauschen, Brummen und Störgeräusche im Vergleich dazu, ein schwaches Signal über den falschen Eingangstyp zu verstärken.

Eine saubere Signalübertragung ist besonders wichtig für Durchsagen, Hintergrundmusik, Aufzeichnung, Rundfunk und Paging, weil eine schlechte Eingangsqualität nach der Verstärkung stärker auffällt.

Einfache Geräteintegration

Line Input ermöglicht, dass unterschiedliche Audiogeräte zusammenarbeiten. Ein Mischpult kann einen Verstärker speisen, ein Computer kann ein Aufnahmeinterface speisen und ein Paging-Gateway kann eine vorhandene PA-Anlage speisen. Dadurch wird die Systemintegration einfacher und flexibler.

In Modernisierungsprojekten kann ein Line Input helfen, neue digitale Audioquellen mit bestehender analoger Ausrüstung zu verbinden, ohne das gesamte System sofort zu ersetzen.

Unterstützung mehrerer Audioquellen

Viele Systeme nutzen mehr als eine Audioquelle. Ein Gebäude kann Hintergrundmusik, geplante Ansagen, Live-Paging, Notfalltöne und aufgezeichnete Durchsagen benötigen. Line Inputs ermöglichen es, diese Quellen geordnet in das Audiosystem einzuspeisen.

Mit passendem Routing und Prioritätssteuerung kann das System entscheiden, welche Quelle spielt, welche Quelle stummgeschaltet wird und welche Zonen das Audio erhalten.

Vermeidung falscher Nutzung von Mikrofoneingängen

Wird ein Mikrofoneingang für eine Line-Level-Quelle verwendet, kann es zu Verzerrungen kommen, weil das Signal zu stark ist. Ein dedizierter Line Input verhindert dieses Problem, indem er den richtigen Signalbereich akzeptiert.

Dies verbessert die Zuverlässigkeit und verkürzt die Fehlersuche während Installation und täglichem Betrieb.

Bessere langfristige Wartbarkeit

Klare Eingangskennzeichnung und korrekte Verdrahtung machen Audiosysteme leichter wartbar. Techniker können schnell erkennen, welche Quelle angeschlossen ist, wo das Signal eintritt und wie es eingestellt werden sollte.

In großen Gebäuden oder Industrieanlagen reduzieren dokumentierte Line-Input-Verbindungen Verwirrung, wenn Geräte ersetzt oder erweitert werden.

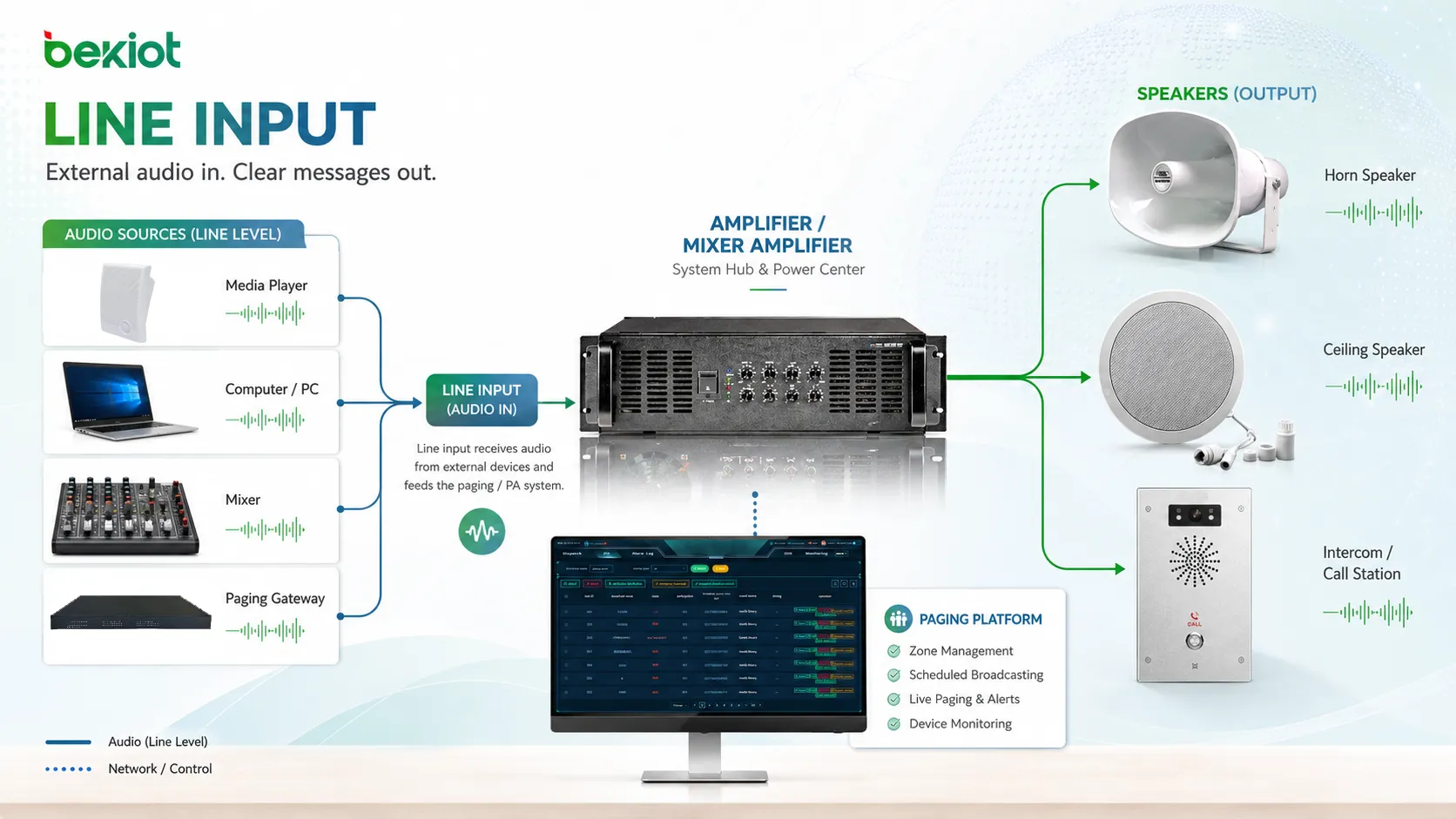

Wo diese Schnittstelle eingesetzt wird

Beschallung und Paging

Beschallungssysteme nutzen Line Inputs häufig für Hintergrundmusik, Nachrichtenplayer, SIP-Paging-Gateways, Audiomatrizen und Notfall-Sprachquellen. Der Eingang ermöglicht es, externes Audio zu Lautsprechern oder Zonen zu routen.

In Paging-Systemen kann ein Line Input auch ältere Geräte mit neueren netzwerkbasierten Plattformen verbinden. So lassen sich Audioabläufe modernisieren, während vorhandene Verstärker oder Lautsprecher weiter genutzt werden.

Aufnahme und Broadcast

Aufnahmegeräte und Broadcast-Ausrüstung verwenden Line Inputs, um Audio von Mischpulten, Prozessoren, Empfängern und Wiedergabesystemen zu erfassen. Ein korrektes Line-Level-Signal hilft, die Aufnahmequalität zu erhalten und übermäßiges Rauschen zu vermeiden.

Broadcast-Workflows bevorzugen oft symmetrische Line-Verbindungen, weil Kabelwege länger sein können und elektromagnetische Störungen kontrolliert werden müssen.

Konferenz- und Besprechungsräume

Besprechungsräume können Line Inputs nutzen, um Funkmikrofonempfänger, Laptops, Videokonferenzsysteme, Audioprozessoren und Raummischpulte anzuschließen. Dadurch lassen sich verschiedene Audioquellen in ein gemeinsames Raumsoundsystem integrieren.

Eine korrekte Pegelanpassung ist wichtig, weil Audio in Besprechungsräumen oft zwischen Lautsprechern, Mikrofonen, Konferenzsoftware und Aufnahmeplattformen wechselt.

Intercom- und Kommunikationssysteme

Intercom-Systeme können Line Input verwenden, um Audio aus externen Quellen wie Funkgeräten, Dispatch-Konsolen, Alarmtongeneratoren oder Paging-Geräten aufzunehmen. Dadurch können Kommunikationssysteme mit anderen Audioabläufen interagieren.

In Betriebsumgebungen sind Eingangspriorität und klare Beschriftung wichtig, damit dringende Signale nicht versehentlich mit Routineaudio vermischt werden.

Industrie- und Gebäudesysteme

Fabriken, Lager, Verkehrsknotenpunkte, Campus und öffentliche Gebäude können Line Inputs verwenden, um Player für geplante Nachrichten, Sicherheitsansagegeräte, Hintergrundmusiksysteme und Audioquellen aus Leitständen anzuschließen.

Industrielle Installationen sollten Kabelschirmung, Erdung, elektrische Störungen, Gehäuseschutz und Servicezugang berücksichtigen. Audiosignale in rauen Umgebungen können sorgfältigere Verdrahtung benötigen als normale Büroumgebungen.

Planungsaspekte vor dem Anschluss

Eingangsempfindlichkeit

Die Eingangsempfindlichkeit definiert, wie stark das eingehende Signal für den ordnungsgemäßen Betrieb sein soll. Ist der Quellausgang zu hoch, kann der Eingang clippen. Ist er zu niedrig, kann das System schwach oder verrauscht klingen.

Installateure sollten Quellausgang und Eingangs-Gain gemeinsam einstellen, statt eine Seite zufällig zu wählen.

Impedanzanpassung

Die meisten modernen Line-Level-Verbindungen sind so ausgelegt, dass sie ohne komplexe Impedanzanpassung funktionieren, aber in manchen Systemen spielt Impedanz weiterhin eine Rolle. Sehr niedrige oder falsch angepasste Impedanz kann Pegel, Frequenzgang oder Verzerrung beeinflussen.

Handbücher professioneller Geräte geben in der Regel empfohlene Eingangs- und Ausgangsimpedanzen an. Diese Werte sollten in kritischen Installationen geprüft werden.

Kabellänge

Kurze unsymmetrische Kabel können in einfachen Setups gut funktionieren. Lange Kabelwege sollten normalerweise symmetrische Verbindungen verwenden, um Rauschen zu reduzieren. Muss eine unsymmetrische Quelle über eine lange Strecke geführt werden, kann ein Übertrager, eine DI-Box oder ein Audiokonverter erforderlich sein.

Die Kabelführung sollte Stromleitungen, Motoren, Leuchtstofflampen, Frequenzumrichter und andere Quellen elektromagnetischer Störungen meiden.

Risiko von Erdschleifen

Eine Erdschleife kann Brummen oder Summen erzeugen, wenn verbundene Geräte unterschiedliche Erdbezüge haben. Das ist häufig der Fall, wenn Audiogeräte über verschiedene Steckdosen, Racks oder Gebäudebereiche verbunden sind.

Symmetrische Verbindungen, Trennübertrager, richtige Erdung und eine sorgfältige Stromversorgungsplanung können Erdschleifenprobleme verringern.

Quellenpriorität

In Systemen mit mehreren Quellen sollte die Priorität klar definiert sein. Hintergrundmusik darf Notfallmeldungen nicht überlagern. Eine Paging-Quelle muss möglicherweise einen Musikeingang stummschalten. Ein geplanter Ton muss eventuell einen Mediaplayer pausieren.

Prioritätsdesign verhindert Audiokonflikte und unterstützt sicherere Kommunikationsabläufe.

Die häufigsten Line-Input-Probleme entstehen durch falschen Signalpegel, falschen Kabeltyp, schlechte Erdung oder dadurch, dass ein Lautsprecherausgang an einen Eingang angeschlossen wird, der nur für Line-Level-Audio ausgelegt ist.

Häufige Probleme und Lösungen

Verzerrter Klang

Verzerrung bedeutet oft, dass der Eingang überlastet ist. Senken Sie den Quellausgang, reduzieren Sie den Eingangs-Gain und bestätigen Sie, dass das Signal Line-Level und nicht Lautsprecherpegel ist.

Bleibt die Verzerrung auch bei niedrigeren Pegeln bestehen, prüfen Sie Kabel, Anschluss, Quellgerät und Eingangsschaltung.

Sehr geringe Lautstärke

Geringe Lautstärke kann auftreten, wenn ein Mikrofonpegelsignal an einen Line Input angeschlossen wird, der Quellausgang zu niedrig ist oder das falsche Kabel verwendet wird. Erhöhen Sie den Quellausgang vorsichtig und prüfen Sie, ob die Quelle einen Vorverstärker benötigt.

Ist die Quelle ein Mikrofon, verwenden Sie statt eines Line Inputs einen Mikrofoneingang oder Vorverstärker.

Brummen oder Summen

Brummen oder Summen kann von Erdschleifen, langen unsymmetrischen Kabeln, schlechter Schirmung, nahegelegenen Stromgeräten oder beschädigten Anschlüssen kommen. Versuchen Sie symmetrische Verdrahtung, kürzere Kabelwege, korrekte Erdung oder Isolationslösungen.

In fest installierten Systemen sollte die Kabelführung geprüft werden, weil Audioleitungen in der Nähe von Stromkabeln Störungen aufnehmen können.

Nur ein Kanal spielt

Beim Anschluss von Stereoquellen kann nur ein Kanal hörbar sein, wenn Kabel oder Adapter falsch sind. Einige Mono-Eingänge akzeptieren nur eine Seite, sofern das Stereosignal nicht korrekt summiert wird.

Verwenden Sie bei Bedarf einen geeigneten Stereo-zu-Mono-Summieradapter oder ein Mischpult. Verbinden Sie linke und rechte Ausgänge nicht einfach kurz, es sei denn, das Gerät unterstützt dies.

Wartungs- und Prüftipps

Beschriften Sie jeden Eingang klar. Ein Etikett sollte den Quellnamen, das Kabelziel, den Signaltyp und besondere Einstellungen zeigen. Das macht spätere Fehlersuche deutlich schneller.

Prüfen Sie Anschlüsse regelmäßig. Lose Stecker, oxidierte Klemmen, beschädigte RCA-Buchsen, abgenutzte 3.5-mm-Buchsen und lockere Schrauben an Klemmblöcken können intermittierenden Ton verursachen.

Testen Sie das Signal nach Systemänderungen. Der Austausch eines Mediaplayers, Mischpults, Verstärkers oder Gateways kann Ausgangspegel und Rauschverhalten verändern. Ein schneller Pegeltest kann spätere Beschwerden verhindern.

Halten Sie die Dokumentation aktuell. Audiosysteme ändern sich häufig, wenn Quellen hinzugefügt oder entfernt werden. Veraltete Verdrahtungspläne können bei der Wartung Fehler verursachen.

Die richtige Eingangskonfiguration wählen

Die passende Konfiguration hängt vom Quellgerät, der Kabeldistanz, der Umgebung und dem Audiozweck ab. Für kurze Desktop-Verbindungen kann ein 3.5-mm- oder RCA-Eingang genügen. Für installierte Systeme kann ein symmetrischer XLR-, 6.35-mm-TRS- oder Klemmblockeingang zuverlässiger sein.

Bei Beschallungs-, Paging- oder Notfallsystemen können Eingangspriorität und Überwachung wichtiger sein als die Bequemlichkeit des Anschlusses. Bei Aufnahme und Broadcast stehen meist geringes Rauschen und die Qualität symmetrischer Signale im Vordergrund.

Testen Sie vor der endgültigen Installation die tatsächliche Quelle, das Kabel und das Empfangsgerät gemeinsam. Kompatibilität auf dem Papier garantiert im Feld nicht immer sauberen Ton.

FAQ

Kann ich ein Mikrofon direkt an einen Line Input anschließen?

In der Regel nicht mit guten Ergebnissen. Ein Mikrofonsignal ist deutlich schwächer als ein Line-Level-Signal und benötigt normalerweise einen Mikrofonvorverstärker, bevor es in einen Line Input geführt wird.

Kann ein Lautsprecherausgang an einen Line Input angeschlossen werden?

Nein, nicht direkt. Lautsprecherausgänge sind viel stärker und können einen Line Input beschädigen. Verwenden Sie einen geeigneten Line-Level-Wandler oder Dämpfer, wenn Lautsprecherpegel-Audio an ein anderes Gerät angeschlossen werden muss.

Warum klingt meine Musikquelle im System verrauscht?

Mögliche Ursachen sind niedriger Quellausgang, zu hoher Eingangs-Gain, ein langes unsymmetrisches Kabel, schlechte Erdung, beschädigte Anschlüsse oder Störungen durch nahegelegene Stromgeräte.

Ist symmetrisches Audio immer besser?

Symmetrisches Audio ist im Allgemeinen besser für lange Kabelstrecken und störungsreiche Umgebungen. Bei kurzen, einfachen Verbindungen kann unsymmetrisches Audio akzeptabel sein, wenn Quelle und Empfangsgerät nahe beieinander liegen.

Was sollte vor dem Hinzufügen einer neuen Audioquelle geprüft werden?

Prüfen Sie Ausgangspegel, Anschlusstyp, Mono- oder Stereoformat, Kabellänge, Erdung, Eingangsempfindlichkeit, Prioritätsregeln und ob die Quelle gemischt, stummgeschaltet, aufgezeichnet oder an bestimmte Zonen geroutet werden soll.
