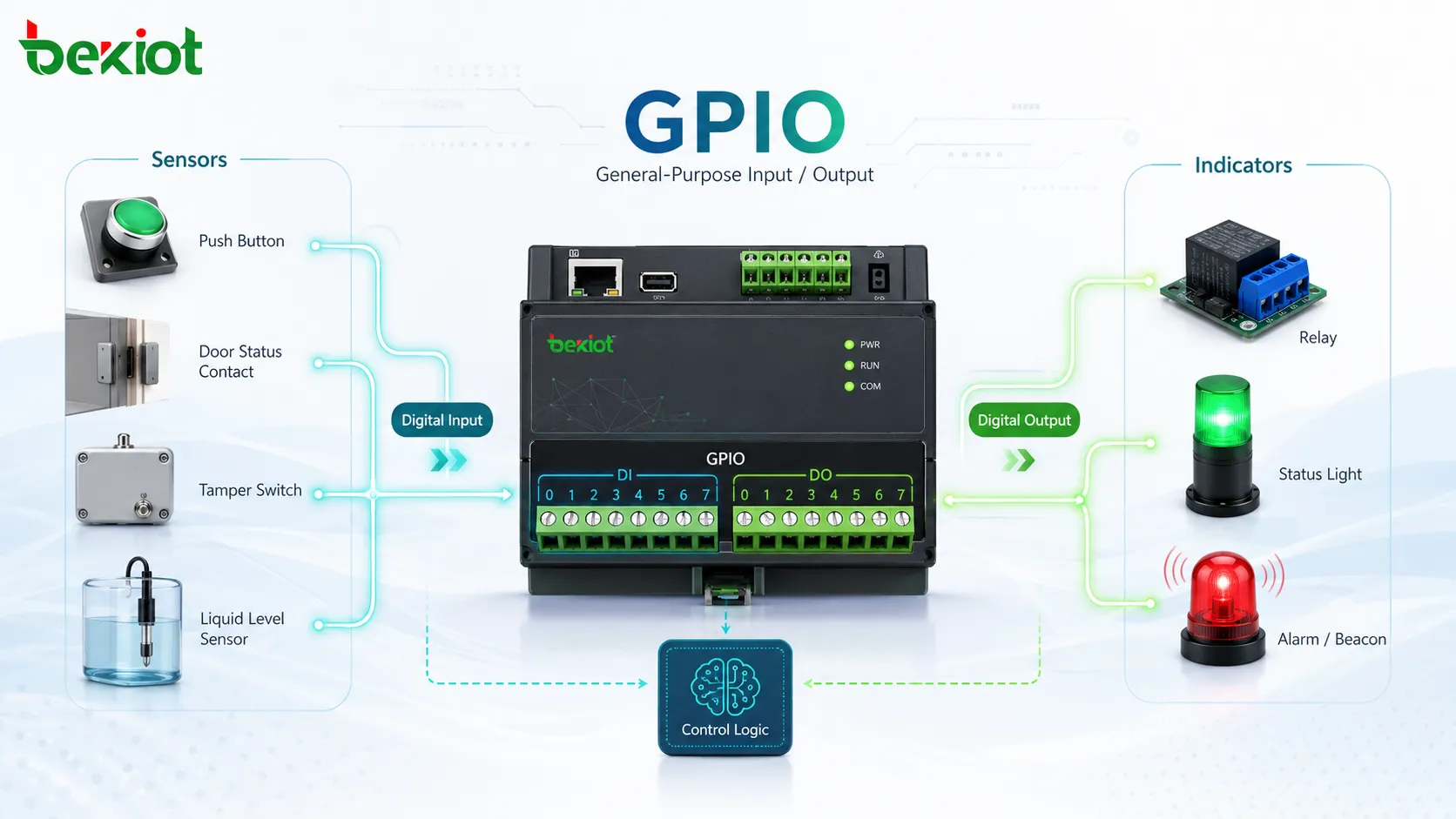

General-Purpose Input/Output, meist GPIO genannt, ist eine flexible digitale Schnittstelle, mit der Prozessoren, Controller, Embedded-Boards, Industriegeräte, Sicherheitstechnik und Kommunikationssysteme externe Zustände erfassen oder externe Aktionen steuern. Ein GPIO-Pin lässt sich oft per Software als Eingang oder Ausgang konfigurieren, sodass dieselbe Hardwareplattform Taster, Sensoren, Relais, Alarme, Anzeigen, Türkontakte, Reset-Signale und viele einfache Steueraufgaben unterstützt.

Im Vergleich zu Ethernet, USB, RS-485, CAN oder anderen Schnittstellen wirkt GPIO schlicht, ist in realen Systemen aber entscheidend. Es verbindet physische Ereignisse direkt mit Softwarelogik: Eine Tür öffnet sich, ein Fehlerkontakt ändert sich, ein Relais zieht an, eine Warnleuchte leuchtet oder eine Steuerung erhält ein Notsignal. Der Artikel beschreibt Funktionsweise, Aufgaben und praktischen Nutzen.

Grundbedeutung von GPIO

GPIO bezeichnet einen digitalen Pin oder eine Klemme, die nicht dauerhaft auf eine feste Funktion beschränkt ist. Systementwickler und Softwareentwickler konfigurieren sie nach Projektbedarf. Auf einem Mikrocontroller sind das kleine Chip-Pins; an Industriegeräten können es Klemmen mit DI, DO, I/O, Alarmeingang, Relaisausgang, Triggereingang oder potentialfreiem Kontakt sein.

Der Begriff „allgemeiner Zweck“ ist wichtig, weil dieselbe physische Schnittstelle viele externe Anschlüsse aufnehmen kann, wenn die elektrischen Bedingungen passen. Ein GPIO-Eingang kann in einem Produkt einen Taster lesen und in einem anderen einen Sabotagekontakt, Füllstandssensor oder Türstatuskontakt erkennen.

Wie GPIO in einem Gerät funktioniert

Eingangsmodus

Wird ein GPIO-Pin als Eingang konfiguriert, liest das Gerät den elektrischen Zustand des Pins. In digitalen Schaltungen wird dieser häufig als HIGH oder LOW interpretiert. Je nach Schaltung bedeutet HIGH ein aktives Signal, einen geschlossenen Kontakt oder einen erkannten Spannungspegel, während LOW ein inaktives Signal oder einen offenen Kontakt darstellen kann.

Der Eingangsmodus wird für Taster, Magnetkontakte, Bewegungsmelder, Alarmkontakte, Endschalter, Not-Aus-Rückmeldungen, Sensorausgänge und Überwachungssignale genutzt. Pull-up- oder Pull-down-Widerstände verhindern schwebende oder instabile Werte und legen einen bekannten Grundzustand fest, wenn der externe Kontakt das Signal nicht aktiv treibt.

Ausgangsmodus

Wird ein GPIO-Pin als Ausgang konfiguriert, setzt das Gerät den Pin auf einen gewählten digitalen Zustand. Der Ausgang kann eine LED steuern, einen Summer aktivieren, ein Relais auslösen, eine andere Schaltung zurücksetzen, ein Modul freigeben oder einem verbundenen Gerät ein einfaches Steuersignal senden.

In realen Installationen treibt ein GPIO-Ausgang selten große Lasten direkt. Häufig steuert er Transistor, Optokoppler, Relaismodul, Solid-State-Relais oder Treiberschaltung. Dadurch bleibt die Steuerung geschützt, während höhere Spannungen oder Ströme für Sirenen, Türschlösser, Signalleuchten, Torantriebe oder externe Alarmgeräte geschaltet werden können.

Softwarekonfiguration

Das Verhalten von GPIO wird meist durch Software oder Firmware festgelegt. Entwickler konfigurieren Richtung, Anfangszustand, Interrupts, Entprellung, Polarität, Pull-up/Pull-down und manchmal alternative Pin-Funktionen. Diese Flexibilität macht eine Hardwareplattform für verschiedene Produkte und Projektanforderungen nutzbar.

Einige Systeme stellen GPIO-Einstellungen über Weboberfläche, Konfigurationsdatei, Gerätemanagement oder API bereit. Installateure können dann einen physischen Eingang an eine Ereignisregel binden, etwa „Tür gewaltsam geöffnet“, „Fehlereingang aktiv“ oder „Alarm-Reset gedrückt“, ohne Low-Level-Firmware zu ändern.

Wichtige Funktionen von GPIO

GPIO ist wertvoll, weil es einfache physische Zustände in softwareverständliche Ereignisse und Softwareentscheidungen in physische Aktionen übersetzt. In vielen Systemen ist es die kleinste und direkteste Schnittstelle zwischen Gerät und Umgebung.

Neben Ein/Aus-Steuerung unterstützt GPIO ereignisgesteuerte Abläufe. Eine Eingangsänderung kann sofort einen Software-Interrupt auslösen, anstatt auf periodisches Abfragen zu warten. Das ist wichtig für Sicherheitsüberwachung, Zutrittskontrolle, Alarmierung, Maschinenschutz und Notfallabläufe.

Warum GPIO Systemwert hat

Verbindet digitale Systeme mit physischen Ereignissen

Viele moderne Systeme nutzen Softwareplattformen, IP-Netze, Cloud-Dashboards und Datenschnittstellen. Vor Ort gibt es aber weiterhin Türen, Taster, Sensoren, Relais, Sirenen, Tore, Schaltschränke, Pumpen und Maschinen. GPIO verbindet diese physischen Elemente mit der digitalen Steuerung, ohne dass jedes Gerät ein komplexes Protokoll unterstützen muss.

Deshalb ist GPIO in Retrofit-Projekten besonders nützlich. Ein alter Kontakt eines Alarmfelds, Zutrittscontrollers, Maschinencontrollers oder Umweltsensors kann an einen GPIO-Eingang angeschlossen werden, sodass neue Software vorhandene Geräte überwacht, ohne alles sofort zu ersetzen.

Vereinfacht Steuerungs- und Ereignislogik

Für viele Aufgaben ist GPIO effizienter als ein vollständiges Datenprotokoll. Wenn nur offen oder geschlossen erkannt werden muss, ist ein GPIO-Eingang oft schneller, günstiger und wartungsärmer als serielle oder Netzwerk-Integration. Muss nur ein Relais ein- oder ausgeschaltet werden, bietet ein GPIO-Ausgang einen direkten und verständlichen Steuerweg.

Einfach bedeutet nicht wertlos. In missionskritischen Umgebungen wird klare binäre Logik geschätzt, weil sie leicht zu testen, zu dokumentieren und zu beheben ist. Ein Techniker kann einen Kontakt mit dem Multimeter messen, Relaisaktivierung prüfen und Verdrahtungsfehler schnell eingrenzen.

Erhöht die Integrationsflexibilität

GPIO ermöglicht einem Gerät, an vielen Systemen teilzunehmen. Eine Steuerung kann Alarmeingänge von Sensoren empfangen, eine Beschallung auslösen, Warnleuchten aktivieren, Status an eine Überwachung melden oder mit Zutrittsgeräten zusammenarbeiten. Diese Flexibilität reduziert projektspezifische Sonderhardware.

In skalierbaren Systemen ist GPIO Teil einer geschichteten Integration. Einfache Feldsignale gelangen über GPIO hinein und werden zu Softwareereignissen, Netzwerkmeldungen, Dashboard-Alarmen, Logs oder automatisierten Abläufen. Aus einem elektrischen Zustand wird ein nachvollziehbares Betriebsereignis.

Elektrische und konstruktive Aspekte

Spannungspegel und Strombelastbarkeit

Eine der wichtigsten Prüfungen beim GPIO-Design ist die elektrische Kompatibilität. Viele Embedded-Pins arbeiten mit 3,3 V oder 5 V Logik, während industrielle Feldsignale 12 V, 24 V oder potentialfreie Relaiskontakte nutzen. Direkt verbundene, inkompatible Spannungen können das Gerät beschädigen.

Entwickler nutzen Interface-Schaltungen, Optokoppler, Pegelwandler, Relaismodule oder industrielle I/O-Baugruppen, um empfindliche Elektronik von Feldverdrahtung zu trennen. Bei Ausgängen ist auch die Stromfähigkeit zu prüfen: Ein Pin für eine kleine LED kann ohne Treiber keine Relaisspule, Türverriegelung, Sirene oder Motoreingang bedienen.

Signalpolarität und Grundzustand

GPIO-Logik kann aktiv-high oder aktiv-low sein. Bei aktiv-high bedeutet HIGH, dass das Ereignis aktiv ist; bei aktiv-low bedeutet LOW die aktive Bedingung. Da beide Varianten üblich sind, muss die Polarität bei Konfiguration und Inbetriebnahme bestätigt werden.

Auch der Grundzustand ist wichtig. Manche Alarm- und Sicherheitskonzepte bevorzugen normalerweise geschlossene Kreise, weil ein abgeschnittenes oder gelöstes Kabel als Störung erkannt wird. Andere nutzen normalerweise offene Kreise für einfache Auslösung. Die richtige Wahl hängt von Sicherheitsanforderungen, Überwachung und Gerätefähigkeit ab.

Störschutz und Entprellung

Mechanische Kontakte können beim Öffnen oder Schließen prellen und schnelle Übergänge erzeugen, die Software als mehrere Ereignisse missversteht. Entprelllogik filtert diese Übergänge, indem das Signal eine definierte Zeit stabil bleiben muss.

Lange Leitungen, Industrieumgebungen, Motoren, Netzteile und elektromagnetische Störungen können zusätzlich Rauschen einbringen. In rauen Installationen sind geschirmte Kabel, korrekte Erdung, Überspannungsschutz, Isolation und Eingangsfilterung nötig. GPIO gehört zum Verdrahtungsdesign, nicht nur zur Softwareeinstellung.

Typische Anwendungen von GPIO

Zutritts- und Sicherheitssysteme

GPIO wird häufig in Zutritts- und Sicherheitssystemen eingesetzt. Eingänge erkennen Türstatus, Ausgangstaster, Sabotagekontakte, Notfreigaben, Bewegungsmelderausgänge oder Einbruchkontakte. Ausgänge aktivieren Schlösser, Sirenen, Blitzer, Relais oder Alarmzentralen.

In integrierten Sicherheitsplattformen kann ein GPIO-Eingang ein Ereignis werden, das Videoaufzeichnung startet, Alarm sendet, Türzustand ändert oder eine Kamera anzeigt. Damit bleibt GPIO auch in IP-basierten Systemen nützlich, weil viele Feldgeräte zuverlässige Kontakte und Relais bieten.

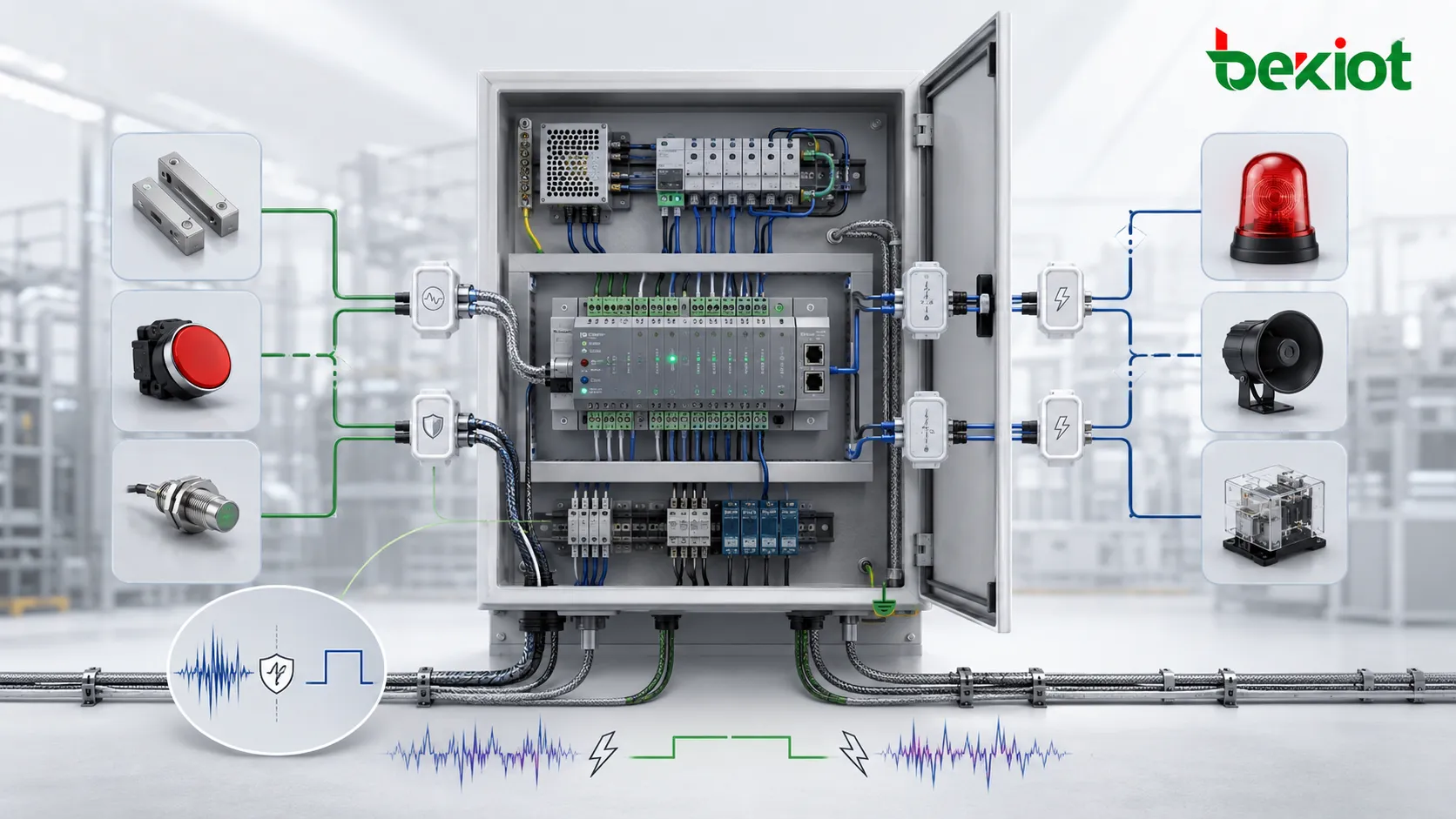

Industrielle Automatisierung und Maschinen

Industriesysteme verwenden GPIO für Endschalter, Maschinenstatus, Start/Stopp-Befehle, Fehlersignale, Verriegelungen, Signalsäulen, Fördersensoren und Bedienfeldtaster. Einfache digitale I/O bleibt verbreitet, weil sie robust, gut prüfbar und mit vielen Steuerungen kompatibel ist.

GPIO kann lokale Steuerlogik unterstützen oder Geräte mit einer höheren Überwachungsebene verbinden. Beispielsweise kann ein Maschinenfehlerausgang an einen Gateway-Eingang geführt und anschließend an ein Wartungsdashboard oder Alarmsystem gemeldet werden.

Embedded-Geräte und IoT-Produkte

GPIO ist eine der häufigsten Schnittstellen in der Embedded-Entwicklung. Kleine Geräte interagieren damit mit LEDs, Tastern, Sensoren, Relais, Displays, Erweiterungsmodulen, Wake-up-Signalen und Stromversorgungsschaltungen. Es wird in Prototypen und Serienprodukten genutzt.

In IoT-Systemen macht GPIO physische Eingänge zu vernetzten Ereignissen. Leckagesensor, Schaltschranktürkontakt, Vibrationsalarm oder Notruftaster können über digitale Pins eingehen, von Firmware verarbeitet und über das Netzwerk übertragen werden.

Gebäudesysteme und technische Anlagen

Gebäudesysteme nutzen GPIO-ähnliche Schnittstellen für HLK-Status, Generatoralarme, USV-Fehler, Brandmelderelais, Aufzugssignale, Torsteuerungen, Lichttrigger und Umweltüberwachung. Diese Signale helfen Betreibern bei Sicherheit, Energiemanagement und operativer Reaktion.

Da Gebäudeausrüstung oft von verschiedenen Herstellern und Generationen stammt, bietet GPIO einen praktischen gemeinsamen Nenner. Es liefert nicht die Detaildaten eines Protokolls, kommuniziert aber wichtige binäre Zustände wie Alarm aktiv, Fehler vorhanden, Gerät läuft oder Tür offen zuverlässig.

Kommunikations- und Notfallgeräte

Kommunikationsendgeräte, Paging-Controller, Intercoms, Gateways, Notruftelefone und Dispatch-Geräte können GPIO für Alarmeingänge, Rufauslösung, Relaisausgänge, externe Taster, Warnleuchten, Türöffnung oder Statusrückmeldung verwenden. So arbeiten Sprache, visuelle Meldung und physische Steuerung zusammen.

Ein Notruftaster kann etwa einen GPIO-Eingang aktivieren, einen Anruf starten, ein Relais auslösen und eine Überwachungsplattform informieren. Ein Relaisausgang kann außerdem eine Rundumleuchte, lokale Sirene, ein Tor oder externes Aufzeichnungssystem steuern. Solche Abläufe sind in Industrie, Campus, Verkehr und öffentlicher Sicherheit nützlich.

GPIO im Vergleich zu anderen Schnittstellen

GPIO darf nicht mit Kommunikationsprotokollen verwechselt werden. Es transportiert keine strukturierten Nachrichten wie Ethernet, Modbus, CAN, RS-485, USB oder SIP, sondern stellt vor allem einfache digitale Zustände dar. Es ist leicht zu verwenden, aber bei der Informationsmenge begrenzt.

Benötigt ein System detaillierte Daten, Diagnose, Adressierung, Authentifizierung oder Mehrgerätekommunikation, ist eine protokollbasierte Schnittstelle meist besser. Für einfache Ereigniserkennung oder Ein/Aus-Steuerung ist GPIO oft direkter und kostengünstiger. Viele Systeme nutzen beides: GPIO für lokale physische Trigger, Netzwerkprotokolle für Management, Logging und Fernbetrieb.

Best Practices für den Einsatz von GPIO

Ereignislogik vor der Verdrahtung definieren

Vor dem Verdrahten sollten Entwickler festlegen, was jeder Eingang und Ausgang bedeutet. Eine klare I/O-Liste enthält Signalname, Richtung, Spannung, aktiven Zustand, Normalzustand, angeschlossenes Gerät, Kabelweg und erwartete Softwareaktion. Das vermeidet Verwirrung bei Installation und Wartung.

GPIO-Ereignisse sollten außerdem Betriebsabläufen zugeordnet werden. Ein Türkontakt sollte nicht nur „DI1“ heißen, sondern als „Türstatus Technikraum“ dokumentiert sein, mit Verhalten für normales Öffnen, gewaltsames Öffnen, Alarmverzögerung, Protokollierung und Benachrichtigung.

Isolation einsetzen, wenn Zuverlässigkeit zählt

Isolation schützt empfindliche Elektronik vor Spannungsspitzen, Erdschleifen, Verdrahtungsfehlern und Problemen externer Geräte. In Industrie-, Außen-, Zutritts- und Notfallumgebungen sind isolierte Eingänge und Relaisausgänge oft sicherer als direkte GPIO-Verbindungen.

Bei langen Leitungen müssen Installateure Überspannungsschutz, Kabelschirmung, Erdungskonzept und Abstand zu Hochspannungs- oder Hochstromleitungen berücksichtigen. Diese Maßnahmen reduzieren Fehlauslösungen und schützen das Gerät dauerhaft.

Alle Zustände bei der Inbetriebnahme testen

Die GPIO-Inbetriebnahme sollte Normalzustand, aktiven Zustand, Kabelunterbrechung, Alarm-Reset, Wiederanlauf nach Stromausfall und Software-Logging prüfen. Es reicht nicht, ein Signal einmal zu testen; das System muss unter realistischen Bedingungen geprüft werden.

Bei sicherheitsbezogenen Funktionen müssen Tests auch fail-safe oder fail-secure Verhalten bestätigen. Bei Stromausfall, Kabelbruch oder Neustart soll das System in den vorgesehenen Zustand wechseln und bei Bedarf einen klaren Wartungs- oder Alarmdatensatz erzeugen.

Fazit

GPIO ist eine einfache, aber leistungsfähige Schnittstelle, mit der elektronische Systeme physische Ereignisse erfassen und externe Aktionen steuern. Es unterstützt digitale Eingänge, Ausgänge, Relais, Kontakte, Alarme, Anzeigen, Verriegelungen und viele Integrationsabläufe. Von Embedded- und IoT-Produkten bis Zutritt, Automatisierung, Gebäude und Notfallkommunikation verbindet GPIO Softwarelogik mit realen Bedingungen.

Gute GPIO-Designs bestehen nicht nur aus Pin-Zuordnung. Sie brauchen passende Spannung, klare Signallogik, zuverlässige Verdrahtung, Isolation, Dokumentation und gründliche Tests. Richtig umgesetzt macht GPIO Systeme reaktionsschneller, flexibler, wartbarer und leichter in gemischte Geräteumgebungen integrierbar.

FAQ

Kann GPIO über lange Kabelstrecken verwendet werden?

GPIO kann über Kabelstrecken eingesetzt werden, doch die Entfernung hängt von Spannung, Kabelqualität, Störumgebung, Eingangsschaltung und Schutz ab. Für lange Strecken oder raue Umgebungen sind isolierte I/O-Module, geschirmte Kabel, Überspannungsschutz oder protokollbasierte Remote-I/O oft zuverlässiger als direkte Verdrahtung.

Worin unterscheidet sich GPIO von einem Relaiskontakt?

GPIO ist meist ein elektronischer digitaler Ein- oder Ausgang einer Steuerung, während ein Relaiskontakt eine elektrisch isolierte mechanische oder elektronische Schaltschnittstelle ist. Ein Relais kann einen leistungsschwachen GPIO-Ausgang nutzen, um einen leistungsstärkeren oder elektrisch getrennten Kreis zu steuern.

Warum löst ein GPIO-Eingang manchmal fälschlich aus?

Fehlauslösungen entstehen durch Kontaktprellen, schwebende Eingänge, schlechte Erdung, elektrisches Rauschen, lange ungeschirmte Kabel, falsche Pull-up/Pull-down-Einstellungen oder unpassende Spannungspegel. Entprellung und sauberes Verdrahtungsdesign reduzieren diese Probleme meist.

Sollten GPIO-Einstellungen nach der Installation dokumentiert werden?

Ja. Jeder Eingang und Ausgang sollte mit angeschlossenem Gerät, aktivem Zustand, Normalzustand, Spannungspegel, Kabelkennzeichnung, Softwareregel und Testergebnis dokumentiert werden. Gute Dokumentation erleichtert Fehlersuche, Erweiterung und Geräteaustausch.

Kann GPIO ein vollständiges Kommunikationsprotokoll ersetzen?

GPIO kann ein Protokoll nur ersetzen, wenn die Information einfach ist, etwa ein/aus, offen/geschlossen, Alarm/normal oder aktivieren/deaktivieren. Wenn detaillierte Werte, Befehle, Adressierung, Diagnose oder Sicherheitsfunktionen erforderlich sind, wird normalerweise ein Kommunikationsprotokoll benötigt.
