機器設置場所での電源継続性
ローカルバックアップ電源とは、主電源が故障、変動、または不安定になった場合に、機器、システム、重要負荷を継続稼働させる近接型の電源です。
UPS、バッテリーパック、発電機、ポータブル電源、インバーター、DC電源、または保護対象の近くに設置されたハイブリッド構成で実現できます。
大規模な集中型バックアップとは異なり、ローカルバックアップ電源は、特定の部屋、ラック、通信端末、セキュリティ機器、ネットワーク機器、医療機器、制御盤、非常用回路を対象に設計されます。
停止時間を減らし、データ損失を防ぎ、安全機能を維持し、停電時の安全停止または継続運転を支援します。
ローカルバックアップ電源の目的は、単に機器をオンに保つことではなく、その機器に依存する機能を守ることです。
基本的な意味
ローカルバックアップ電源は、保護する負荷の近くに置かれる待機用または補助用の電源です。
通常時は主電源で動作し、主電源が失われると、設計に応じて自動または手動でバックアップ電源が供給を引き継ぎます。
小規模では、ルーター、スイッチ、IP電話、サーバー、入退室管理パネルを支える小型UPSが使われます。
大規模施設では、バッテリーキャビネット、発電機連動回路、非常用配電、通信や制御機器向けのローカルDC電源が含まれます。
ローカル方式と集中方式
集中型バックアップは、主発電機、集中UPS、非常用電源によって建物全体や多数の負荷を保護します。ローカル方式は、設置場所に近い特定機器を保護します。
両者は併用できます。建物に発電機があっても、ネットワークラック、制御盤、通信機器、セキュリティ機器には、切替遅延や短時間停電を吸収するローカルUPSが必要になることがあります。
短時間バックアップと長時間バックアップ
短時間型は数分間の運転を想定し、電源断を橋渡しし、電子機器の突然停止を防ぎ、発電機の起動時間を確保します。
長時間型は1時間、数時間、またはそれ以上の運転を想定し、長期停電中も機器を動かす必要がある場所や発電機がない場所で使われます。
動作の仕組み
UPS構成では、UPSが商用電源を受け、内部または外部バッテリーを充電しながら保護対象に電力を供給します。
商用電源が失われると、UPSは直ちにバッテリーで負荷を維持します。
発電機連動構成では、商用電源障害から発電機が安定するまでの間をローカルバックアップが補います。
DCシステムでは、バッテリー列が安定したDCバスを通じて通信、セキュリティ、制御機器を直接支えます。
電源検出
システムは電圧、周波数、相状態、ときには電源品質を監視します。主電源が許容範囲を外れると異常を検出します。
敏感な電子機器は短い停電でも再起動、故障、データ損失を起こすため、素早い検出が重要です。
自動切替
多くのシステムは自動で切り替わります。UPSはミリ秒単位でバッテリーへ移行し、発電機系統では発電機が安定した後に自動切替器が負荷を移します。
必要な切替速度は負荷により異なります。サーバー、スイッチ、ストレージ、通信機器は非常に速い切替を必要とします。
稼働時間
稼働時間は、バッテリー容量、負荷電力、インバーター効率、バッテリー劣化、温度、設計によって決まります。
計画は推測ではなく実負荷測定に基づくべきです。機器を追加すると、バックアップ時間は短くなる可能性があります。
主な機能
信頼できるシステムには、迅速な応答、安定出力、適切な稼働時間、電源品質保護、監視、アラーム、安全な保守性が必要です。
高速応答
電源障害時には、機器の再起動やサービス停止を防げる速度で負荷を支える必要があります。
ITや通信では、短い瞬断でもネットワーク切断、通話中断、データ破損、システム再起動を引き起こします。
電圧と電源品質の保護
多くのバックアップ機器は、電圧低下、サージ、過電圧、低電圧、周波数変動、電気ノイズから保護します。
サーバー、ネットワーク、入退室管理、監視カメラ、医療電子、研究設備、産業用コントローラーで重要です。
バッテリー管理
バッテリー状態は信頼性を左右します。充電、低残量警告、健全性監視、稼働時間推定、交換計画が必要です。
バッテリーは劣化します。新品時に十分だったUPSでも、数年後には稼働時間が大きく短くなることがあります。

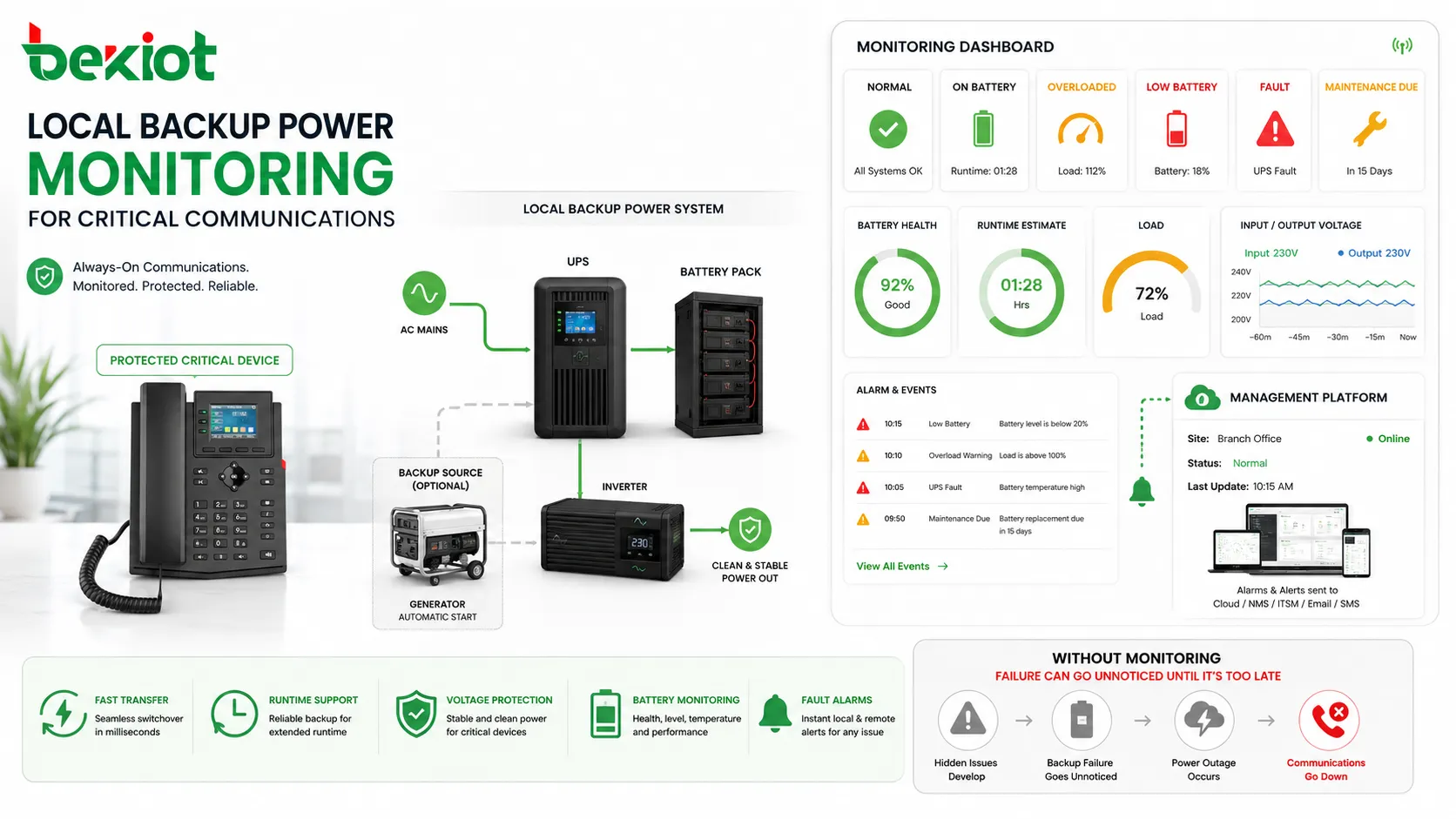

状態監視とアラーム
監視により、正常、バッテリー運転、過負荷、低残量、故障、保守時期を把握できます。アラームはローカル表示または管理平台へ送信できます。
監視がないと、実際の停電時まで故障に気づかないことがあります。
利点
ローカルバックアップ電源は、可用性が必要な機器とサービスを保護し、停止時間を減らし、データを守り、緊急対応とシステム耐障害性を高めます。
サービス中断の削減
ルーター、スイッチ、サーバー、PBX、インターコム、カメラ、入退室管理、警報、監視機器は停電中も動作できます。
これらが停止すると、通信、セキュリティ、業務が中断される可能性があります。
データ損失の防止
コンピューター、サーバー、ストレージ、組込みコントローラーは突然の停電でデータを失うことがあります。
バックアップ電源は、処理完了や安全停止の時間を与えます。
安全と緊急対応
非常灯、警報盤、通信、アクセス制御、放送設備、セキュリティは緊急時に稼働を維持する必要があります。
ローカル電源は、通常電源が失われたときもこれらの機能を支えます。
分散サイトの耐性
遠隔室、屋外キャビネット、支店、通信シェルター、現場ステーションは集中バックアップで完全に保護されない場合があります。
ローカルバックアップは、重要ポイントごとに独立した耐性を提供します。

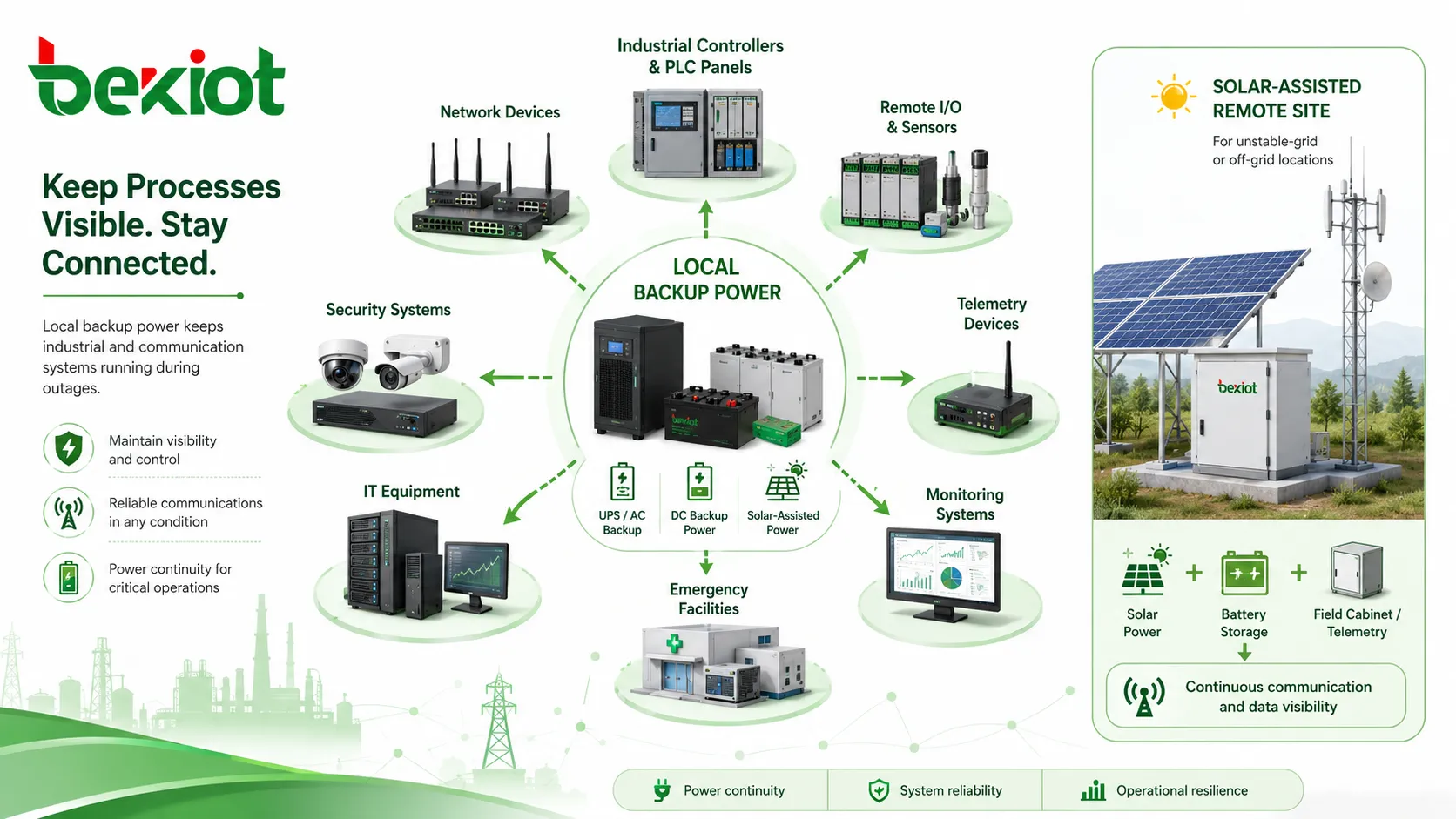

主な用途
短い停電が運用、セキュリティ、通信、安全に問題を起こす場所で使われます。
ネットワークと通信
ルーター、スイッチ、Wi-Fi、SIP電話、IP PBX、VoIPゲートウェイ、インターコム、ページング制御、通信サーバーにはバックアップが必要です。
通信室やネットワークラックでは、UPSが接続性を維持し、発電機が使えるまでの時間を橋渡しします。
セキュリティと入退室管理
制御パネル、電気錠、カードリーダー、非常口、侵入警報、映像監視、警備端末はバックアップ電源を必要とすることがあります。
設計では、フェイルセーフ、フェイルセキュア、必要時間、規制要件を考慮します。
火災と生命安全
火災報知盤、通知機器、非常通信、排煙制御、避難設備には専用バックアップが求められる場合があります。
これらは管轄機関の要求に従って設計、試験、記録される必要があります。
ITサーバーと端末
サーバー、ストレージ、ワークステーション、POS端末は、突然停止を避けるためローカルUPSを使います。
停電が稼働時間を超える場合、UPSは安全停止を指示できます。
産業設備と遠隔監視
産業用コントローラー、PLC、遠隔I/O、センサー、ゲートウェイ、テレメトリ、監視システムは、停電時もプロセスを可視化するために電源を必要とします。
遠隔地では、太陽光支援バッテリーやDCバックアップが使われます。
一般的な種類
技術は、稼働時間、切替速度、負荷種類、環境、保守要件によって選定します。
| 種類 | 主な用途 | 主な利点 |
|---|---|---|
| UPS | サーバー、ネットワーク、通信 | 高速切替と安定した出力 |
| バッテリーパック | 警報、入退室管理、小型電子機器 | 簡単なローカル稼働時間 |
| 発電機 | 長時間停電、大きな負荷 | 燃料があれば長時間供給 |
| DCバックアップ | 通信、制御、遠隔監視 | DC負荷に効率的 |
| 太陽光＋バッテリー | 遠隔地、屋外監視点 | 電力網が限られる場所に有効 |
UPSシステム
UPSは最も一般的なローカルバックアップ電源であり、停電時に素早くバッテリー電源を供給します。
選定は負荷電力、稼働時間、波形、バッテリー容量、管理機能に基づきます。
バッテリー式バックアップ
警報盤、入退室管理、非常用機器、DC機器で広く使われます。
年数、温度、充電品質、放電履歴が性能に影響します。
発電機支援
発電機は長時間停電と大負荷に有効ですが、起動と安定までに時間がかかるため、敏感な機器にはUPSが必要です。
選定要素
保護負荷、目標稼働時間、切替時間、環境、保守性、監視要件を考慮します。
負荷計算
接続する機器の定格電力と実運転電力を合計します。
将来の追加機器も考慮し、過負荷を避けます。
稼働時間要件
安全停止だけでよい場合もあれば、商用電源復旧や発電機起動まで継続する必要がある場合もあります。
通信、非常用、セキュリティは通常のオフィス機器より長い時間が必要です。
切替時間
一部の機器は短い中断を許容しますが、すぐ再起動する機器もあります。
サーバー、通信、ネットワークには適切な切替性能のUPSが必要です。
環境と設置スペース
温度、湿度、粉じん、換気、ラックスペース、配線、騒音、保守アクセスを考慮します。
高温はバッテリー寿命を短くします。
保守と試験
日常的に正常に見えても、バッテリー劣化、過負荷、接続不良、設定不備があると停電時に失敗します。
稼働時間試験
管理された条件で、必要時間だけ負荷を支えられるか確認します。
短すぎる場合は、劣化、負荷増加、充電不良、高温、故障が考えられます。
バッテリー点検
年数、膨張、漏液、腐食、端子、温度、警告表示を確認し、重要設備では故障前に交換します。
負荷変更の確認
機器追加で容量不足や稼働時間低下が起きるため、負荷記録を更新します。
アラーム監視
過負荷、バッテリー障害、低残量、電源障害、充電器故障、温度、自診断エラーを監視します。
避けるべきミス
1台のUPSに多くの機器を接続しすぎること、主装置だけを保護して周辺機器を忘れること、発電機がすべてのUPSを代替すると考えることは典型的なミスです。
サービス全体の経路を確認し、必要なすべての機器を保護する必要があります。
導入のベストプラクティス
バックアップは後付けではなく、負荷一覧、稼働時間、保守、アラーム、復旧手順を含むシステム設計として扱います。
サービス経路全体を保護
通信システムには、PBX、スイッチ、ルーター、ゲートウェイ、端末、録音装置が必要になる場合があります。
1つでも保護されない機器があると、サービスは停止します。
明確なラベル
バックアップ電源コンセント、回路、UPS出力、バッテリーキャビネット、接続機器を明確に表示します。
稼働時間と責任の記録
想定稼働時間、負荷、バッテリー種別、交換日、責任者、アラーム連絡先、試験手順を記録します。
変更後の再確認
機器の追加、撤去、更新、移設後は、電力需要、稼働時間、配線、監視設定を見直します。
FAQ
AC機器とDC機器の両方を支えられますか？
はい。ただし、ACはUPSまたはインバーター、DCはDCバッテリーまたは安定化電源など、正しい構成が必要です。
UPSの過負荷はどう分かりますか？
多くのUPSは表示、ソフトウェア、SNMPカード、警告灯で負荷率を示します。
すべてのネットワークラックに必要ですか？
必ずしも必要ではありません。ラック内機器の重要度に依存します。
バッテリーが早く劣化する原因は？
高温、深放電、充電不良、経年、誤った種類、過負荷、換気不良です。
落雷から守れますか？
UPSは一部のサージ保護を提供できますが、SPD、接地、等電位接続、防雷設計の代替にはなりません。
長時間停電後に確認すべきことは？
バッテリー状態、再充電、アラーム履歴、接続負荷、イベントログ、再起動状態、予期しない停止を確認します。
