Power over Ethernet, meist als PoE abgekürzt, bezeichnet die Fähigkeit, sowohl Daten als auch elektrische Energie über dasselbe Ethernet-Kabel zu übertragen. Praktisch bedeutet dies, dass ein Netzwerk-Switch oder Injektor ein kompatibles Endgerät mit Strom versorgen kann, ohne dass ein separates lokales Netzteil erforderlich ist. Der in diesem Artikel behandelte spezifische Standard ist IEEE 802.3af, der ursprüngliche, weit verbreitete PoE-Standard, der eine gemeinsame Methode zur sicheren Stromübertragung über Twisted-Pair-Ethernet-Verkabelung etablierte.

Obwohl neuere Standards wie 802.3at und 802.3bt nun höhere Leistungsstufen unterstützen, bleibt 802.3af hochrelevant. Er wird immer noch häufig für IP-Telefone, grundlegende drahtlose Zugangspunkte, kompakte IP-Kameras, Gegensprechanlagen, Kartenlesegeräte und viele andere vernetzte Geräte verwendet, die keine großen Leistungsbudgets benötigen. Für viele Unternehmens- und Industrieinstallationen ist 802.3af nach wie vor das praktikabelste Gleichgewicht zwischen Einfachheit, Kompatibilität und Installationskosten.

Was ist IEEE 802.3af PoE?

Die grundlegende Definition

IEEE 802.3af ist die ursprüngliche standardisierte Form von PoE für Ethernet-Netzwerke. Er definiert, wie elektrische Energie von der Stromversorgungsausrüstung (Power Sourcing Equipment, PSE) zu einem angeschlossenen Gerät (Powered Device, PD) über eine Standard-Ethernet-Verkabelung erkannt, ausgehandelt und übertragen wird. In der alltäglichen Implementierungssprache ist die PSE normalerweise ein PoE-Switch-Port oder ein Midspan-Injektor, während das PD das Endgerät wie ein IP-Telefon, eine Kamera oder ein drahtloses Endgerät ist.

Der Standard löste ein wichtiges Bereitstellungsproblem. Vor dem standardisierten PoE benötigten viele Netzwerkgeräte sowohl ein Datenkabel als auch eine nahe gelegene Wechselstromsteckdose. Mit 802.3af konnten Installateure Geräte dort platzieren, wo sie am nützlichsten waren, anstatt nur dort, wo zufällig Steckdosen verfügbar waren. Diese Änderung trug dazu bei, die Einführung von IP-Telefonie, deckenmontierten drahtlosen Zugangspunkten und netzwerkbasierten Gebäudegeräten zu beschleunigen.

Warum 802.3af immer noch wichtig ist

Es ist leicht anzunehmen, dass der ursprüngliche PoE-Standard veraltet ist, aber so funktionieren die meisten realen Netzwerke nicht. Eine große Anzahl von Edge-Geräten arbeitet nach wie vor gut innerhalb der 802.3af-Leistungsgrenzen. Wenn ein Gerät nur eine bescheidene Leistung benötigt, kann die Verwendung von 802.3af die Switch-Auswahl vereinfachen, den Planungsdruck für die Stromversorgung verringern und die Abwärtskompatibilität in gemischten Umgebungen verbessern.

Aus diesem Grund enthalten viele Unternehmens-, Transport-, Industrie- und Gewerbeprojekte weiterhin 802.3af-Endgeräte, selbst wenn das breitere Netzwerk auch PoE+ oder höher unterstützt. Der ursprüngliche Standard bleibt Teil des praktischen Fundaments moderner Edge-Netzwerke, insbesondere für Geräte, die stabile Kommunikation über einen hohen Stromverbrauch stellen.

Eine typische 802.3af-Implementierung verwendet ein Ethernet-Kabel, um sowohl Netzwerkkonnektivität als auch Strom zu einem kompatiblen Endgerät wie einem IP-Telefon zu übertragen.

Wie funktioniert 802.3af PoE?

Stromversorgungsausrüstung und angeschlossene Geräte

Jede 802.3af-Implementierung beginnt mit zwei Rollen. Die erste ist die Stromversorgungsausrüstung (PSE). Dies ist die Seite, die Strom bereitstellt, normalerweise ein PoE-fähiger Ethernet-Switch oder ein eigenständiger Injektor. Die zweite ist das angeschlossene Gerät (PD), also das Endgerät, das für die Stromaufnahme über Ethernet ausgelegt ist. Der Standard existiert, damit diese beiden Seiten sich gegenseitig erkennen und sicher interagieren können.

Dieser Sicherheitsschritt ist wichtig. Ein PoE-fähiger Switch legt nicht einfach dauerhaft Strom auf jeden Kupferport. Er prüft zuerst, ob ein angeschlossenes Gerät tatsächlich für den Empfang von PoE ausgelegt ist. Dies verhindert eine versehentliche Stromzufuhr zu Nicht-PoE-Geräten und macht gemischte Implementierungen viel einfacher zu verwalten.

Erkennung, Klassifizierung und Stromlieferung

Vereinfacht ausgedrückt arbeitet 802.3af in Stufen. Zuerst führt die PSE eine Erkennung durch, um zu überprüfen, ob ein gültiges angeschlossenes Gerät verbunden ist. Dann kann sie eine Klassifizierung durchführen, um den Leistungsbedarf des Geräts abzuschätzen. Danach legt der Port die Betriebsspannung an und überwacht die Verbindung weiter, sodass er den Strom nach Bedarf aufrechterhalten oder abschalten kann.

Aus Implementierungssicht ist dies einer der Gründe, warum PoE so praktisch erscheint. Installateure können ein kompatibles Gerät anschließen und das Netzwerk den Rest erledigen lassen. Der Switch bestimmt, ob das Endgerät stromberechtigt ist, weist ein geeignetes Budget zu und hält das Gerät online, ohne dass eine separate elektrische Installation am Endgerätestandort erforderlich ist.

Warum 15,4 W nicht bedeutet, dass das Endgerät 15,4 W erhält

Eines der häufigsten Missverständnisse über 802.3af ist die Leistungszahl selbst. Der Standard wird üblicherweise mit einer Leistung von bis zu 15,4 Watt beschrieben, aber diese Zahl bezieht sich auf die maximale Leistung, die auf der Versorgungsseite verfügbar ist. Da ein Teil der Leistung über das Kabel verloren geht, ist die maximal garantierte Leistung, die dem angeschlossenen Gerät zur Verfügung steht, geringer.

In den meisten technischen Zusammenfassungen wird dieses nutzbare Maximum auf der Geräteseite mit 12,95 Watt angegeben. Dieser Unterschied ist bei der tatsächlichen Produktauswahl wichtig. Ein Gerät kann als PoE-betrieben bezeichnet werden, aber wenn seine tatsächliche Aufnahme im Vollbetrieb die 802.3af-Grenze auf der PD-Seite überschreitet, benötigt es möglicherweise stattdessen 802.3at. Aus diesem Grund ist eine sorgfältige Leistungsbudgetierung selbst bei ansonsten einfachen Ethernet-Installationen wichtig.

Technische Eigenschaften von 802.3af

Leistungsniveau und Verkabelungsmodell

IEEE 802.3af wird allgemein mit bis zu 15,4 Watt von der PSE und bis zu 12,95 Watt am PD assoziiert. In Implementierungsbegriffen macht es das für Endgeräte mit moderatem Leistungsbedarf geeignet, anstatt für Geräte mit hoher Last. Es wurde um die Standard-Twisted-Pair-Ethernet-Verkabelung herum entwickelt und wurde mit der Weiterentwicklung der Netzwerke weithin mit 10/100- und Gigabit-Ethernet-Umgebungen assoziiert.

In praktischen Projekten bedeutet dies, dass 802.3af normalerweise gut für Sprachterminals, einfache Videogeräte, Zugangskontrollkomponenten, kompakte Gegensprechterminals und leichte drahtlose Endgeräte funktioniert. Wenn Heizungen, Schwenk-Neige-Zoom-Mechaniken, größere Displays oder leistungsstärkere Funkmodule involviert sind, weichen Planer oft auf PoE+ oder höher aus.

Kompatibilität und Koexistenz mit neueren PoE-Generationen

Ein weiterer Grund, warum 802.3af nützlich bleibt, ist die Ökosystemkompatibilität. Moderne PoE-Netzwerke enthalten oft eine Mischung von Geräten aus mehreren Leistungsklassen. Ein neuerer Switch kann 802.3af, 802.3at und 802.3bt auf verschiedenen Ports oder auf derselben Plattform unterstützen, während viele Endgeräte immer noch nur Leistung auf 802.3af-Niveau verbrauchen.

Diese Abwärtskontinuität hilft Organisationen bei der schrittweisen Aktualisierung. Sie müssen nicht jedes Telefon, jede Gegensprechanlage oder jede Kamera ersetzen, nur weil die Switching-Ebene auf einen neueren Standard umgestiegen ist. Solange PSE und PD korrekt verhandeln, können Geräte mit geringem Stromverbrauch auch in einer breiteren gemischten Leistungsumgebung normal weiterarbeiten.

Beziehung zu PoE-Injektoren und Midspans

Nicht jede 802.3af-Implementierung beginnt mit einem PoE-Switch. In vielen Nachrüstszenarien sind auf einem Standort bereits Nicht-PoE-Switches vorhanden. In diesem Fall kann ein Midspan-Injektor zwischen Switch und Endgerät eingefügt werden, um Strom hinzuzufügen, während der Ethernet-Datenpfad erhalten bleibt. Dies ist oft nützlich, wenn nur eine Handvoll Edge-Geräte PoE benötigen.

Das macht 802.3af besonders freundlich für schrittweise Upgrades. Eine Organisation kann mit ein paar injizierten IP-Telefonen oder Zugangspunkten beginnen und später zu integriertem PoE-Switching übergehen, wenn die Anzahl der stromversorgten Endgeräte wächst. Der Standard unterstützt beide Ansätze, ohne die Endgerätelogik zu ändern.

Hauptanwendungen von 802.3af PoE

IP-Telefone und Kommunikationsterminals

Eine der klassischen Anwendungen von 802.3af ist die IP-Telefonie. IP-Telefone profitieren stark von der Ein-Kabel-Implementierung, da sie sowohl Netzwerkzugang als auch zuverlässige Betriebsspannung benötigen. PoE vereinfacht die Schreibtischinstallation, trägt zu einer saubereren Kabelführung bei und ermöglicht es, den Strom über die Switching-Ebene durch zentrale USV-Systeme abzusichern, anstatt durch lokale Adapter an jedem Schreibtisch.

Dies ist einer der Gründe, warum PoE überhaupt erst eng mit der Unternehmenstelefonie verbunden wurde. Noch heute passen viele Schreibtischtelefone, Wandtelefone, SIP-Gegensprechanlagen und kompakte Pager-Terminals bequem in die 802.3af-Leistungshülle.

Drahtlose Zugangspunkte und leichte Netzwerkinfrastruktur

Drahtlose Zugangspunkte sind eine weitere häufige 802.3af-Anwendung, insbesondere in früheren Wi-Fi-Generationen oder bei Inneninstallationen mit geringem Stromverbrauch. Die Platzierung an der Decke wird viel einfacher, wenn keine dedizierte Wechselstromsteckdose erforderlich ist. Eine einzige strukturierte Verkabelung kann sowohl die Uplink- als auch die Betriebsspannung bereitstellen.

Nicht jeder moderne Zugangspunkt kann innerhalb der 802.3af-Leistungsgrenzen bleiben, aber viele kleinere oder funktionsreduzierte Modelle können es dennoch. Das macht den Standard nützlich in Büros, Schulen, Einzelhandelsflächen, temporären Räumen und Filialumgebungen, in denen eine moderate Leistung akzeptabel ist und die Einfachheit der Installation wichtig ist.

IP-Kameras, Gegensprechanlagen und Zugangskontroll-Endgeräte

802.3af wird auch häufig für Sicherheits- und Gebäudesysteme verwendet. Feste IP-Kameras, kompakte Video- oder Audio-Gegensprechanlagen, Türstationen, Kartenlesegeräte und einige Alarm- oder Sensor-Gateways verwenden oft PoE, da sie an Netzwerkrandstellen installiert werden, wo die lokale Stromversorgung unpraktisch oder teuer bereitzustellen ist.

In diesen Szenarien hat die zentrale Stromlieferung einen zweiten Vorteil: Die Wartung wird einfacher. Wenn Endgeräte über verwaltete Switches mit Strom versorgt werden, können Administratoren die Port-Stromzustände überwachen, Leistungsbudgets klarer planen und in einigen Umgebungen Problemgeräte fernsteuern, ohne jemanden vor Ort schicken zu müssen.

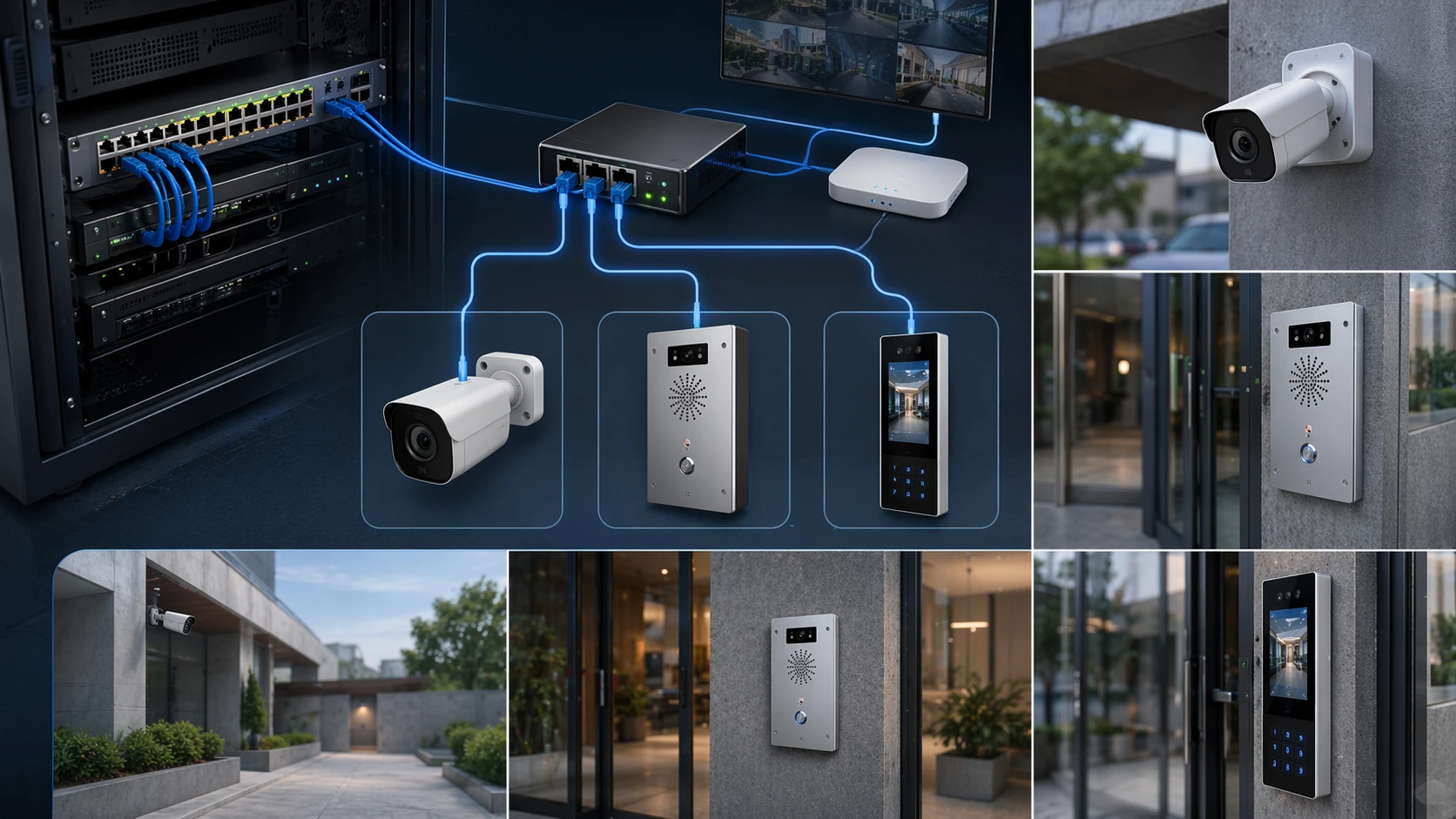

802.3af PoE wird häufig für Edge-Geräte wie feste Kameras, Gegensprechterminals und Zugangskontrolllesegeräte verwendet, bei denen die Installation mit einem Kabel die Komplexität vor Ort reduziert.

Vorteile von 802.3af in realen Implementierungen

Einfachere Installation

Der offensichtlichste Vorteil ist auch der, der in der Praxis am meisten zählt: weniger Kabel und weniger lokale Netzteile. Die Verwendung einer einzigen Ethernet-Leitung für Daten und Strom reduziert den Installationsaufwand, vermeidet die Abhängigkeit von nahe gelegenen Wandsteckdosen und gibt den Planern mehr Flexibilität bei der Geräteplatzierung.

Dies ist besonders wertvoll in Fluren, Eingangsbereichen, Klassenzimmern, Lagern, Terminals, Kontrollpunkten und Nachrüstprojekten, in denen das Hinzufügen einer elektrischen Infrastruktur langsamer oder teurer wäre als die Erweiterung der strukturierten Verkabelung.

Zentralisiertes Leistungsmanagement

PoE verlagert einen Großteil der Stromlogik zurück in die Netzwerkschicht. Anstatt sich auf viele verstreute Adapter zu verlassen, kann die Organisation die Stromversorgung über die Switch-Infrastruktur oder zentral platzierte Injektoren verwalten. Dies kann die Widerstandsfähigkeit verbessern, wenn die Switching-Ebene durch USV-Systeme abgesichert ist, und kann auch die Fehlersuche vereinfachen, wenn ein Endgerät nicht startet.

Für Kommunikationssysteme ist die zentrale Stromversorgung oft wertvoller, als man zunächst annimmt. Wenn Schreibtischtelefone, Gegensprechanlagen oder Pager-Geräte über das Netzwerk mit Strom versorgt werden und der zentrale Switching-Pfad über eine Notstromversorgung verfügt, können Sprach- und Alarmierungsdienste auch dann verfügbar bleiben, wenn die lokale Wechselstromversorgung in Benutzerbereichen unterbrochen ist.

Sauberere Skalierung für verteilte Endgeräte

Wenn ein Projekt von wenigen Geräten auf Dutzende oder Hunderte erweitert wird, hilft 802.3af, das Edge-Design konsistenter zu halten. Installateure müssen nicht für jedes Endgerät die Verfügbarkeit einer separaten Steckdose planen. Stattdessen können sie die Leistungsbudgets der Switches und die Portanzahlen als Teil des Netzwerkdesignprozesses berechnen.

Dies ist einer der Gründe, warum PoE zu einem so wichtigen Bestandteil moderner Implementierungen von Unified Communications und intelligenten Gebäuden wurde. Der Wert liegt nicht nur darin, ein einziges Gerät mit Strom zu versorgen. Es geht darum, verteilten Endgeräten ein besser reproduzierbares und unterstützbares Bereitstellungsmodell über die gesamte Anlage hinweg zu bieten.

802.3af vs. PoE+ und neuere Standards

Wo 802.3af ausreicht

802.3af reicht normalerweise aus, wenn das Endgerät eine fokussierte Aufgabe mit einem bescheidenen Leistungsprofil erfüllt. Typische Beispiele sind viele Schreibtischtelefone, grundlegende Gegensprechstationen, kompakte Zugangspunkte, Kartenlesegeräte und feste Kameras ohne umfangreiche Hilfsfunktionen. In diesen Fällen bringt ein Wechsel zu einer höheren PoE-Klasse möglicherweise keinen praktischen Vorteil.

Aus diesem Grund verwenden viele Netzwerke weiterhin 802.3af-Endgeräte, selbst wenn die Switching-Hardware selbst höhere Leistungsstandards unterstützt. Das Anpassen des Endgeräts an die richtige Leistungsstufe ist oft effizienter, als anzunehmen, dass jedes Gerät den neuesten verfügbaren Standard verwenden sollte.

Wann 802.3at oder 802.3bt die bessere Wahl ist

PoE+ nach IEEE 802.3at wird typischerweise gewählt, wenn das Gerät mehr Leistung benötigt, als 802.3af zuverlässig garantieren kann. Dies trifft oft auf Dual-Radio-Zugangspunkte, PTZ-Kameras, größere Gegensprechtafeln, Videotelefone mit anspruchsvolleren Funktionen oder Geräte mit Heizung oder Zusatzperipherie zu.

Für noch höhere Leistungsanforderungen wird 802.3bt relevant. Dazu gehören größere Displays, fortschrittliche drahtlose Infrastrukturen, Industrieanlagen oder spezielle Feldausrüstung. Bei der Wahl geht es nicht wirklich darum, welcher Standard fortschrittlicher klingt. Es geht darum, ob der tatsächliche Betriebsbedarf des Endgeräts in das verfügbare Leistungsbudget passt.

Tipps für Design und Implementierung

Überprüfen Sie den geräteseitigen Leistungsbedarf, nicht nur das Marketing-Etikett

Bewerten Sie ein Gerät nicht nur anhand des Satzes „PoE unterstützt“. Überprüfen Sie die tatsächliche Stromaufnahme und die erforderliche PoE-Klasse. Einige Endgeräte können mit 802.3af booten, aber bestimmte Funktionen deaktivieren, wenn nicht mehr Leistung verfügbar ist. Andere arbeiten unter idealen Bedingungen, werden aber instabil, wenn Zubehör, niedrige Temperaturen oder der Vollbetrieb den Stromverbrauch erhöhen.

Aus diesem Grund ist die Durchsicht der Spezifikationen wichtig. Eine gute Implementierungsplanung beginnt mit dem tatsächlichen PD-Leistungsbedarf und arbeitet dann rückwärts über Kabellänge, Switch-Leistungsbudget, Redundanzerwartungen und Umgebungsbedingungen.

Planen Sie die Switch-Leistungsbudgets frühzeitig

Bei kleinen Implementierungen kann sich PoE fast automatisch anfühlen. Bei größeren Projekten wird die Planung des Leistungsbudgets unerlässlich. Ein Switch kann viele PoE-fähige Ports haben, aber seine insgesamt verfügbare Leistung kann immer noch geringer sein als die kombinierte maximale Aufnahme aller angeschlossenen Endgeräte. Designer sollten sowohl die Grenzwerte pro Port als auch die Gesamtkapazität des Chassis oder Netzteils prüfen.

Dies ist besonders wichtig in Kommunikationssystemen, Schulen, Transportknotenpunkten und Sicherheitsimplementierungen, in denen viele Geräte auf einmal installiert werden können. Ein Switch mit genügend Ethernet-Ports ist nicht unbedingt ein Switch mit ausreichendem Leistungsbudget.

Nutzen Sie PoE als Teil einer umfassenderen Zuverlässigkeitsstrategie

PoE funktioniert am besten, wenn es in eine umfassendere Netzwerk-Resilienzplanung eingebunden ist. Dazu können USV-Schutz für PoE-Switches, segmentierte Voice-VLANs, eine klare Kennzeichnung kritischer Endgeräte und Überwachungstools gehören, die sowohl den Verbindungs- als auch den Stromzustand anzeigen können. In kommunikationsintensiven Umgebungen können diese Details den Unterschied zwischen einem System, das nur funktioniert, und einem System, das während einer Störung nutzbar bleibt, ausmachen.

Für Standorte, die IP-Telefone, Gegensprechanlagen, Pager-Stationen oder leichte Industrieendgeräte einsetzen, ist 802.3af oft mehr als ein Komfortmerkmal. Es wird Teil des operativen Designs des gesamten Edge-Netzwerks.

Anwendungen in verschiedenen Branchen

Unternehmensbüros und Campusnetzwerke

In Büros, Schulen und Campusumgebungen wird 802.3af am häufigsten mit Telefonen, Eingangsgegensprechanlagen, Wandgeräten und leichten Zugangspunkten assoziiert. Dies sind klassische Fälle, in denen die Ein-Kabel-Implementierung die Installationskomplexität reduziert und eine spätere Verlagerung oder Neukonfiguration erleichtert.

Der Standard funktioniert auch gut in schrittweisen Infrastrukturprojekten, da er es Standorten ermöglicht, Kommunikations- und Zugangsgeräte einzusetzen, ohne auf zusätzliche lokale Strombauarbeiten in jeder Ecke des Gebäudes warten zu müssen.

Gewerbegebäude und öffentliche Einrichtungen

Gewerbeimmobilien, Krankenhäuser, Verkehrsgebäude, Hotels und öffentliche Serviceeinrichtungen sind häufig auf verteilte, stromsparende Netzwerkendgeräte angewiesen. Kartenlesegeräte, Hilfspunkte, Schreibtischtelefone, kompakte Pager-Geräte und Überwachungsterminals können alle von der standardisierten PoE-Lieferung profitieren.

In diesen Umgebungen sind zentrale Stromversorgung und vereinfachte Wartung oft genauso wertvoll wie die Einsparungen bei der ursprünglichen Installation. Netzwerkteams können eine große Anzahl verteilter Geräte mit geringerer Abhängigkeit von lokalen Adaptern und elektrischen Änderungen vor Ort verwalten.

Industrie- und halbindustrielle Kommunikationspunkte

Selbst in industriellen oder robusten Umgebungen liegen einige vernetzte Geräte immer noch gut innerhalb der 802.3af-Grenzen. Industrielle IP-Telefone, kompakte Bedienfelder, Feldgegensprechstationen, Überwachungsterminals oder leichte Sensor-Gateways können 802.3af verwenden, wenn das Gerätedesign auf einen moderaten Stromverbrauch optimiert ist.

Hier liegt der Vorteil nicht nur in der Bequemlichkeit. Es ist eine kontrollierte Bereitstellung. Ein einziges Ethernet-Kabel kann die Schrankanordnung vereinfachen, Zubehörteile reduzieren und es einfacher machen, zu standardisieren, wie stromsparende Feldendgeräte an mehreren Standorten installiert werden.

FAQ

Ist 802.3af dasselbe wie PoE+?

Nein. 802.3af ist der ursprüngliche PoE-Standard, während PoE+ sich auf IEEE 802.3at bezieht. Der spätere Standard unterstützt ein höheres Leistungsniveau als 802.3af.

Wie viel Leistung liefert 802.3af?

802.3af wird üblicherweise mit einer Bereitstellung von bis zu 15,4 Watt auf der PSE-Seite beschrieben, wobei nach Berücksichtigung der Kabelverluste bis zu 12,95 Watt am angeschlossenen Gerät garantiert werden.

Kann ein 802.3af-Switch ein IP-Telefon mit Strom versorgen?

Ja, viele IP-Telefone sind speziell für den Betrieb innerhalb des 802.3af-Leistungsbudgets ausgelegt. Einige fortgeschrittene Telefone mit größeren Displays oder Zusatzfunktionen benötigen jedoch möglicherweise mehr Strom.

Welche Geräte verwenden normalerweise 802.3af?

Typische Beispiele sind IP-Telefone, kompakte drahtlose Zugangspunkte, feste IP-Kameras, Gegensprechterminals, Kartenlesegeräte und andere Netzwerkendgeräte mit bescheidenem Strombedarf.

Verringert PoE die Notwendigkeit lokaler Netzteile?

Ja. Das ist einer seiner Hauptvorteile bei der Bereitstellung. Das Netzwerkkabel kann sowohl Daten als auch elektrische Energie liefern, wodurch oft ein separates lokales Netzteil am Endgerät überflüssig wird.

Wann sollte ich 802.3at anstelle von 802.3af wählen?

Sie sollten auf 802.3at umsteigen, wenn der tatsächliche Leistungsbedarf des Endgeräts das, was 802.3af zuverlässig bereitstellen kann, übersteigt, oder wenn das Gerät wichtige Funktionen nur unter einer höheren PoE-Klasse aktiviert.
