Das Precision Time Protocol, kurz PTP, ist eine Netzwerktechnik zur sehr genauen Synchronisierung von Geräteuhren. Es wird eingesetzt, wenn einfache Zeitsynchronisierung nicht genügt, etwa in Telekommunikation, Energieversorgung, Industrieautomation, Finanzhandel, Rundfunk, Laboren, Rechenzentren und Echtzeitsystemen.

Im Unterschied zu einfachen Uhrzeitverfahren ist PTP für Umgebungen gedacht, in denen Mikrosekunden, Nanosekunden oder streng kontrollierte Zeitbeziehungen wichtig sind. Es schafft eine gemeinsame Zeitreferenz, reduziert Drift und verbessert die Koordination verteilter Systeme.

Warum genaue Zeit in modernen Netzwerken wichtig ist

Viele digitale Systeme hängen von Zeit ab. Eine Mobilfunkbasisstation koordiniert Funksignale, ein Netzschutzgerät datiert Ereignisse, ein Fabrikcontroller löst Abläufe aus, und ein Studio hält Kameras und Audio synchron.

Wenn Uhren auseinanderlaufen, wirkt das System zunächst oft normal, doch subtile Fehler entstehen. Protokolle zeigen Ereignisse falsch sortiert, Steuerungen reagieren spät, Messungen werden unzuverlässig und verteilte Anwendungen verlieren Abstimmung.

PTP verteilt präzise Zeit im Netzwerk, damit Geräte mit derselben Referenz arbeiten. Das ist besonders wertvoll über mehrere Racks, Räume, Gebäude, Umspannwerke, Fabriken oder Netzsegmente hinweg.

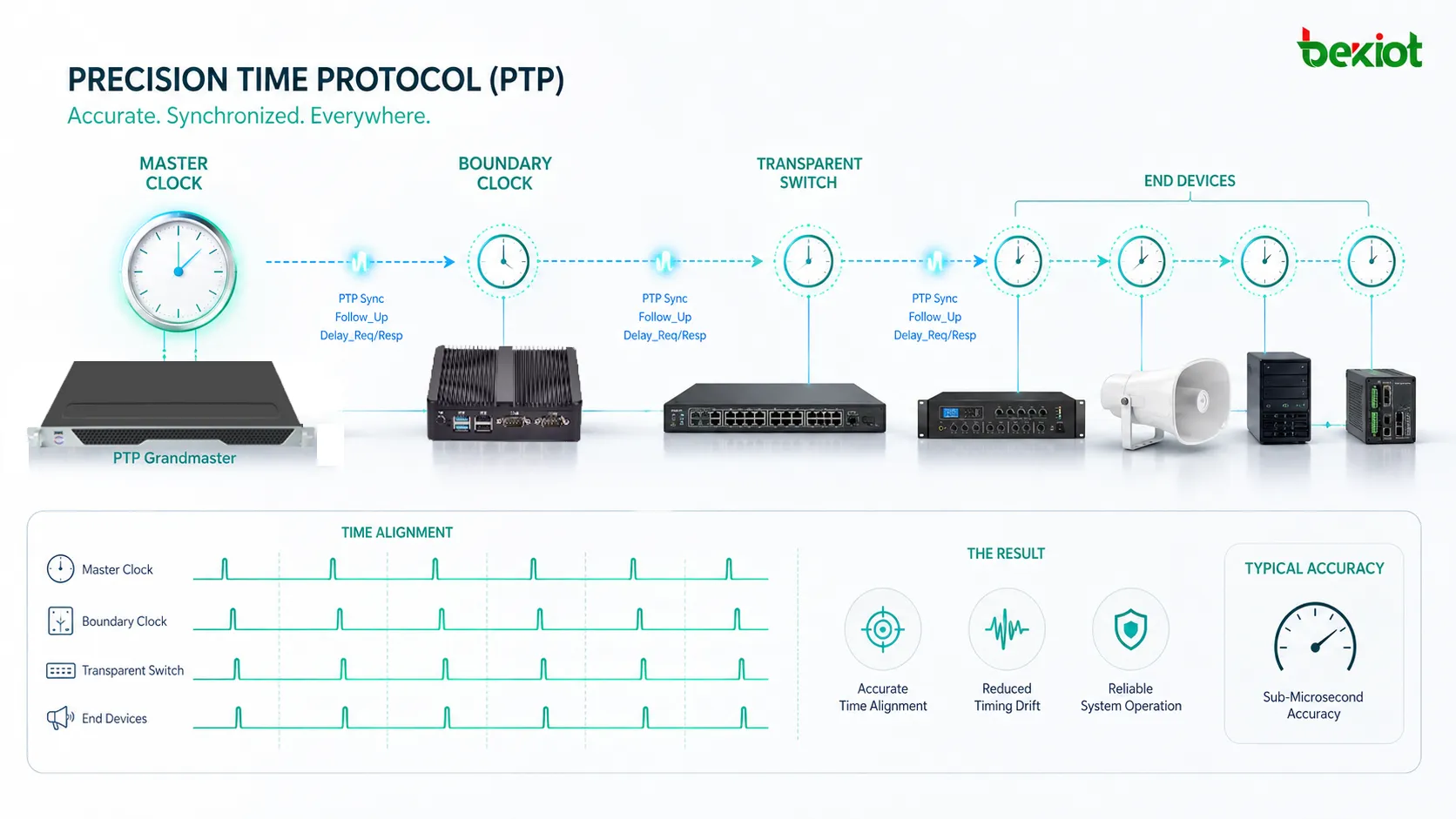

Die Synchronisationskette

Grandmaster Clock

Die Grandmaster Clock ist die Hauptzeitquelle eines PTP-Systems. Sie liefert die Referenzzeit und kann an GNSS, eine Atomuhr, eine Telekom-Timingquelle oder eine andere vertrauenswürdige Referenz angebunden sein.

Bei mehreren möglichen Quellen nutzt das Netzwerk Auswahlregeln, um den besten verfügbaren Master zu bestimmen. So bleibt die Synchronisierung stabil, auch wenn eine Quelle ausfällt oder schlechter wird.

Ordinary Clock

Eine Ordinary Clock ist meist ein Endgerät, das an der Synchronisierung teilnimmt. Sie kann in kleinen Netzen Master sein oder als Slave dem Grandmaster folgen.

Beispiele sind Industriecontroller, Messgeräte, Server, Kameras, Telekomgeräte, Audiogeräte oder Schutzrelais. Sie passen ihre lokale Uhr anhand empfangener Timing-Nachrichten an.

Boundary Clock

Eine Boundary Clock befindet sich in Netzwerkgeräten wie Switches oder Routern. Sie empfängt Zeit vom übergeordneten Master und gibt sie an nachgelagerte Geräte weiter.

Dadurch werden große Netzwerke skalierbarer und genauer, weil jedes Segment über einen lokalen zeitfähigen Knoten synchronisiert werden kann.

Transparent Clock

Eine Transparent Clock wird nicht selbst zum Master. Sie misst die Verzögerung von Timing-Nachrichten im Switch oder Netzwerkgerät und korrigiert die Zeitinformation.

Das verringert Fehler durch variable Verweilzeiten in Switches. In Hochpräzisionsnetzen verbessert eine transparente Uhr die Synchronisationsqualität deutlich.

Wie Timing-Nachrichten Ausrichtung erzeugen

PTP arbeitet durch den Austausch von Timing-Nachrichten zwischen Uhren. Das empfangende Gerät schätzt die Differenz zur Referenz und korrigiert Zeit oder Frequenz.

Der Ablauf umfasst Synchronisationsnachrichten, Follow-up-Informationen, Delay Requests und Delay Responses. Aus den Zeitstempeln berechnet das Gerät Offset und Netzwerkverzögerung.

Vereinfacht fragt das Gerät: Wie weit liegt meine Uhr vom Master entfernt, und wie lange brauchte die Nachricht durch das Netzwerk. Danach kann es die lokale Uhr korrigieren.

Wichtige Uhrrollen und Netzwerkelemente

Was das Protokoll präzise macht

Hardware-Zeitstempel

Hardware-Zeitstempel sind ein Hauptgrund für die Genauigkeit von PTP. Die Netzwerkschnittstelle oder Timing-Hardware erfasst den genauen Ein- und Austritt von Paketen.

Das reduziert Unsicherheit durch Betriebssystem, Softwarewarteschlangen, Treiber und Anwendungen. Es ist entscheidend für Nanosekunden- oder Submikrosekunden-Synchronisierung.

Verzögerungsmessung

Das Protokoll schätzt die Verzögerung zwischen Master und Slave, weil Timing-Nachrichten nicht sofort ankommen. Ohne Pfadverzögerung würde der Empfänger falsch korrigieren.

Die Messung funktioniert am besten bei stabilen und symmetrischen Pfaden. Häufige Routenwechsel oder unterschiedliche Hin- und Rückverzögerungen verschlechtern die Genauigkeit.

Auswahl der besten Master Clock

PTP kann automatisch bestimmen, welche Uhr Master wird. Dafür werden Genauigkeit, Priorität, Klasse, Stabilität und andere Qualitätswerte berücksichtigt.

Das ist nützlich bei redundanten Zeitquellen. Fällt die Hauptquelle aus, kann das Netzwerk auf eine geeignete Ersatzuhr wechseln.

Zeitbewusstes Switching

Normale Ethernet-Switches leiten Pakete weiter, behandeln Timing-Verkehr aber nicht immer präzise genug. Switches mit Boundary- oder Transparent-Clock-Funktion reduzieren Fehler.

In großen Installationen ist die Netzwerkinfrastruktur genauso wichtig wie die Endgeräte. Eine präzise Quelle hilft wenig, wenn der Pfad unkontrollierte Verzögerungsschwankungen erzeugt.

Hochgenaue Synchronisierung hängt von der gesamten Kette ab: Referenzquelle, Master, Switches, Zeitstempelmethode, Endgeräteverhalten und saubere Konfiguration.

Vorteile für kritische Systeme

Höhere Ereignisgenauigkeit

Teilen Geräte eine präzise Zeitbasis, lassen sich Ereignisaufzeichnungen besser vergleichen. Das hilft bei Fehlersuche, Analyse, Forensik, Automationslogs, Schutzereignissen und Messungen.

Genaue Zeitstempel zeigen die tatsächliche Reihenfolge der Ereignisse. Ohne Synchronisierung können Logs verschiedener Geräte bei der Analyse verwirren.

Bessere Koordination

Manche Systeme brauchen koordinierte Aktionen mehrerer Geräte. PTP ermöglicht verteilten Geräten eine gemeinsame Zeitbasis und verbessert die Steuerungsgenauigkeit.

Das ist relevant in Industrieautomation, Funkkoordination, Audio-/Videoproduktion und Netzschutz, wo Zeitbeziehungen die Leistung bestimmen.

Reduzierte Zeitdrift

Alle Uhren driften. Temperatur, Oszillatorqualität, Alterung und Stromversorgung können lokale Uhren von der Referenz entfernen. PTP korrigiert diese Drift kontinuierlich.

Regelmäßige Korrektur hält Geräte auch über lange Laufzeiten ohne manuelle Justage ausgerichtet.

Verbesserte Netzwerkmessung

Präzise Zeitsynchronisierung verbessert Netzwerkmessungen. Latenz, Paketzeitpunkt, Dienstleistung und Systemereignisse lassen sich genauer bewerten.

Das ist wertvoll in Telekommunikation, Finanzsystemen, Rechenzentren, Testlaboren und Echtzeitplattformen.

Unterstützung für Automation und Echtzeitsteuerung

In der Automation unterstützt genaue Zeit geplante Aktionen, koordinierte Bewegung, Messausrichtung und deterministische Kommunikation.

Damit steigt die Vorhersagbarkeit in Umgebungen, in denen Timingfehler Qualität oder Sicherheit beeinflussen.

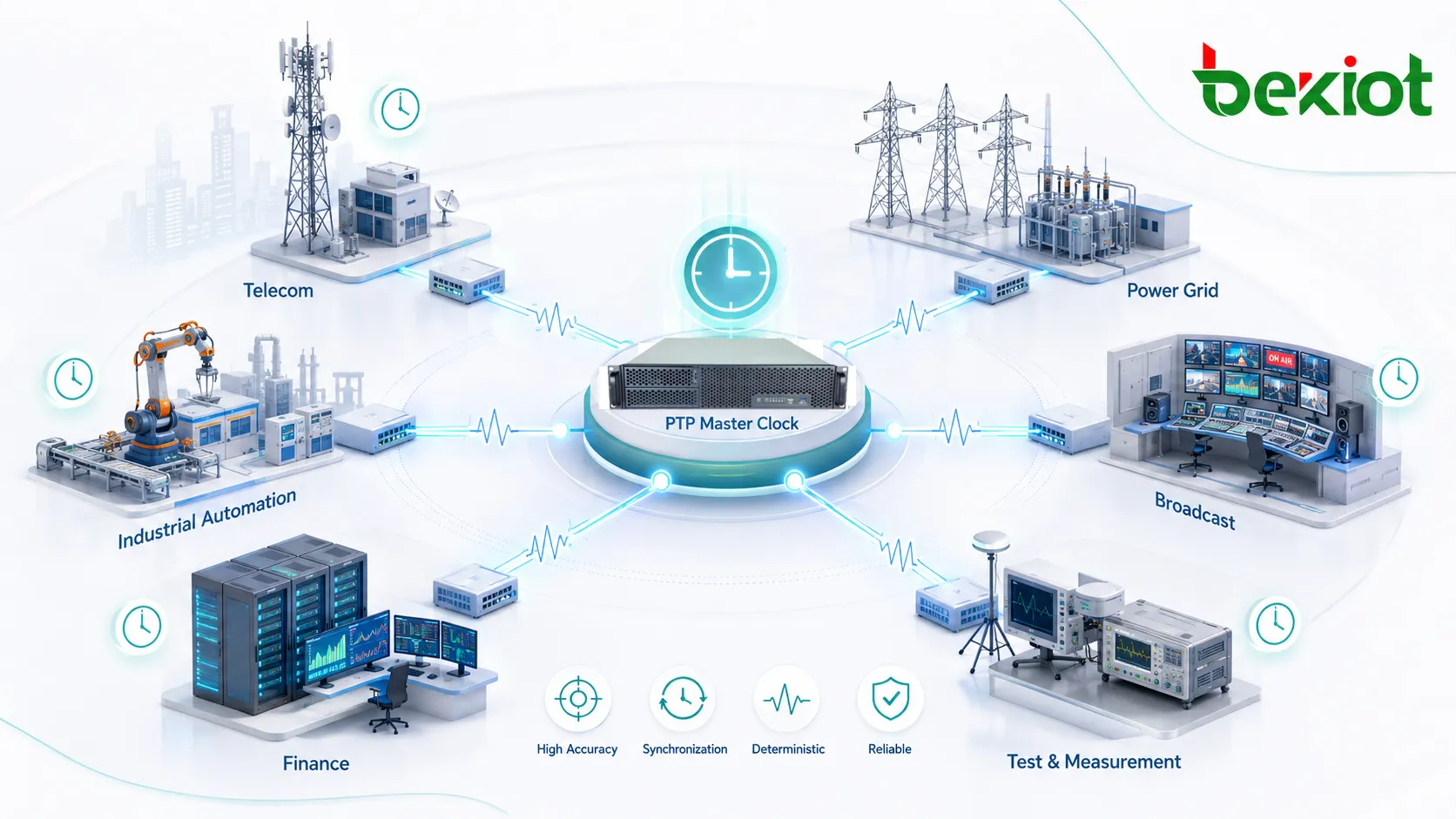

Wo hochgenaue Zeit verwendet wird

Telekommunikation

Telekommunikationsnetze nutzen präzises Timing für Basisstationen, Transportnetze, Paketsynchronisierung und Frequenzausrichtung.

Mit stärker softwaredefinierten und paketbasierten Netzen wird Zeitverteilung über Ethernet und IP immer wichtiger.

Strom- und Energiesysteme

Umspannwerke und Netzautomatisierung benötigen genaue Zeitstempel für Fehleraufzeichnung, Schutzkoordination, Synchrophasoren und Ereignisanalyse.

Präzise Zeit verbessert die Auswertung und hilft, das Verhalten verteilter Netzgeräte zu verstehen.

Industrieautomation

Fabriken und Prozessanlagen nutzen Synchronisierung für Motion Control, Messsysteme, Maschinenkoordination, Datenlogging und verteilte Steuerung.

In fortgeschrittener Automation kann die Zeitqualität direkt Wiederholbarkeit und Diagnose beeinflussen.

Rundfunk und professionelle Medien

Broadcast-Anlagen verwenden präzises Timing, um Audio, Video, Kameras, Produktionssysteme und Mediennetze auszurichten.

IP-basierte Medienabläufe hängen von Netzwerkzeit ab, weil Audio- und Videoströme über Paketnetze laufen.

Finanzhandel

Finanzsysteme nutzen genaue Zeitstempel für Transaktionsreihenfolge, Audit, Latenzmessung, Regulierung und Handelsanalyse.

PTP hilft Trading-Infrastrukturen, eine zuverlässige Zeitbasis über Server, Netzwerkgeräte und Messsysteme zu halten.

Rechenzentren und Testlabore

Rechenzentren und Labore nutzen präzise Zeit für verteilte Logs, Leistungstests, Paketanalyse, Speicher, Sicherheit und wissenschaftliche Messungen.

In Testumgebungen kann Zeitgenauigkeit entscheidend sein, um Geräteverhalten zu prüfen und Instrumente zu vergleichen.

Überlegungen zum Netzwerkdesign

Das richtige Profil wählen

PTP wird über unterschiedliche Profile für Branchen und Anwendungen konfiguriert. Telekom, Energie, Broadcast und Automation verwenden nicht immer identische Einstellungen.

Das Profil definiert Nachrichtenintervalle, Verzögerungsmechanismus, Transport, Uhrauswahl und Leistungserwartung. Ein falsches Profil senkt die Interoperabilität.

Zeitfähige Infrastruktur verwenden

Für hohe Genauigkeit sollten Switches und Router zeitfähige Funktionen unterstützen. Boundary und Transparent Clocks reduzieren Fehler durch Netzwerkgeräte.

Werden in anspruchsvollen Umgebungen normale Switches genutzt, kann Paketverzögerungsvariation die Synchronisierung trotz PTP-Endgeräten verschlechtern.

Netzlast kontrollieren

Starke Auslastung kann Timing-Verkehr beeinflussen. PTP-Nachrichten sind klein, aber verzögerungsempfindlich. QoS, Segmentierung und Traffic Engineering schützen sie.

Kritische Timing-Netze sollten unnötige Pfadwechsel und unkontrolliertes Broadcast- oder Multicast-Verhalten vermeiden.

Redundanz planen

Zeitsynchronisierung kann missionskritisch sein. Fällt der Grandmaster aus, braucht das Netz Redundanz, Holdover, mehrere Referenzen und überwachte Umschaltung.

Redundanz muss getestet werden. Eine Ersatzuhr ist nur nützlich, wenn der Wechsel ohne große Zeitsprünge oder Synchronisationsverlust erfolgt.

Zeitqualität überwachen

Administratoren sollten Uhrzustand, Offset, Pfadverzögerung, Grandmaster-Identität, Lock-Status, Holdover und Timing-Alarme überwachen.

Zeitqualität gehört zur normalen Systemüberwachung, besonders in Telekommunikation, Energie, Broadcast, Industrie und Finanzumgebungen.

Vergleich mit NTP

NTP wird breit für allgemeine Zeitsynchronisierung in IT-Systemen genutzt. Es passt für Server, Rechner und normale Dienste, erreicht aber meist nicht die Präzision von PTP mit Hardwareunterstützung.

PTP wird gewählt, wenn engeres Timing erforderlich ist. Es nutzt Hardware-Zeitstempel, zeitfähige Netzgeräte und branchenspezifische Profile.

Die Wahl ist nicht zwingend entweder oder. Viele Organisationen verwenden NTP für allgemeine IT und PTP für Spezialbereiche mit höherer Genauigkeit.

Häufige Probleme und Fehlersuche

Großer Uhr-Offset

Ein großer Offset zeigt, dass ein Gerät nicht eng an der Referenz liegt. Ursachen sind falsches Profil, fehlende Zeitstempel, instabile Verzögerung, schlechte Uhr oder falscher Master.

Prüfen Sie, ob das Endgerät auf den vorgesehenen Grandmaster gelockt ist und Hardware-Zeitstempel aktiv sind.

Häufige Masterwechsel

Häufige Masterwechsel deuten auf instabile Auswahl, falsche Prioritäten, unzuverlässige Referenzen oder konkurrierende Grandmaster hin.

Prioritäten und Qualitätswerte sollten so geplant werden, dass der erwartete Master stabil gewählt wird und Backups nur passend übernehmen.

Instabile Pfadverzögerung

Instabile Pfadverzögerung reduziert Genauigkeit. Gründe können Überlastung, nicht zeitfähige Switches, Routenwechsel, Multicast-Probleme oder überlastete Geräte sein.

Timing-Verkehr sollte stabile Pfade nutzen und bei Bedarf über Switches mit Boundary- oder Transparent-Clock-Funktion laufen.

Interoperabilitätsprobleme

Verschiedene Hersteller und Branchen verwenden unterschiedliche Profile, Intervalle, Transportarten und Standards. Unpassende Konfiguration verhindert Synchronisierung.

Interoperabilitätstests sind vor großen Rollouts besonders in Mehrherstellerumgebungen notwendig.

Best Practices für die Bereitstellung

Definieren Sie zuerst die Genauigkeitsanforderung. Nicht jedes System braucht Nanosekunden; die Anwendung bestimmt den Bedarf.

Wählen Sie passende Zeitquellen und Grandmaster mit zuverlässiger Referenz, stabilem Oszillator, Überwachung und Backupstrategie.

Verwenden Sie kompatible Profile über alle Geräte. Ungeplantes Mischen kann Synchronisationsfehler und uneinheitliches Verhalten erzeugen.

Schützen Sie Timing-Verkehr mit zeitfähigen Switches, QoS, VLANs, stabilen Pfaden und Monitoring, wenn hohe Genauigkeit erforderlich ist.

Testen Sie Failover und Holdover, indem Sie die Primärreferenz kontrolliert trennen und die Stabilität beobachten.

Eine erfolgreiche Bereitstellung hängt nicht nur von einer präzisen Uhr ab, sondern von einer stabilen, überwachten und anwendungsnahen Timing-Kette.

Wartung und langfristiger Betrieb

Zeitsynchronisierung sollte wie ein kritischer Infrastrukturdienst gepflegt werden. Prüfen Sie Logs, Offset-Trends, Grandmaster-Status, Firmware, Netzänderungen und Alarme.

Netzänderungen können Timing beeinflussen. Switchtausch, VLAN-Änderung, neue Routen oder QoS-Anpassungen sollten erneute Tests auslösen.

Auch Backup-Uhren und Holdover-Quellen müssen regelmäßig geprüft werden.

FAQ

Kann PTP über Wi‑Fi laufen?

PTP kann technisch über WLAN transportiert werden, aber Wi-Fi erzeugt variable Verzögerungen und erschwert hohe Genauigkeit. Für Präzisionsanwendungen ist kabelgebundenes Ethernet besser.

Muss jeder Switch Timing-Funktionen unterstützen?

Nicht immer, doch zeitfähige Switches sind wichtig, wenn hohe Genauigkeit über mehrere Hops gefordert ist. Normale Switches reichen für weniger anspruchsvolle Anwendungen.

Was passiert, wenn der Grandmaster seine externe Referenz verliert?

Eine gute Uhr kann in Holdover gehen und mit internem Oszillator weiter Zeit liefern. Die Qualität hängt von Stabilität und Dauer ohne externe Referenz ab.

Können PTP und NTP zusammen genutzt werden?

Ja. Viele Umgebungen nutzen PTP für Hochpräzision und NTP für allgemeine IT. Jedes Gerät muss der richtigen Zeitquelle folgen.

Warum zeigen zwei Geräte im selben Netz unterschiedliche Genauigkeit?

Unterschiede entstehen durch Zeitstempelunterstützung, Oszillatorqualität, Profil, Switchpfad, Firmware, Netzlast oder verwendeten Grandmaster und Verzögerungsmechanismus.
