Der RJ11-Stecker ist eine der bekanntesten Schnittstellen in traditionellen Sprachkommunikationssystemen. Er wird häufig mit Telefonen, Faxgeräten, DSL-Geräten und anderen Kommunikationsgeräten mit geringer Bandbreite verbunden, die auf analoge oder schmalbandige Signalübertragung angewiesen sind. Obwohl neuere IP-basierte Systeme heute viele moderne Netzwerke dominieren, bleibt RJ11 in der Telefonie, Gebäudeinfrastruktur, industriellen Sprachschnittstellen und bei Upgrades älterer Kommunikationssysteme weiterhin relevant.

Praktisch wird RJ11 geschätzt, weil er einfach, kompakt, kostengünstig und leicht zu installieren ist. Er wird seit Jahrzehnten in Wohn-, Gewerbe- und institutionellen Umgebungen eingesetzt, in denen zuverlässige sprachbasierte Leitungsverbindungen benötigt werden. Auch in modernen Projekten begegnen Installateure, Systemintegratoren und Facility-Manager weiterhin RJ11-Ports, wenn sie mit analogen Telefonen, PSTN-Leitungen, Gateways, PBX-Nebenstellen, Alarmwählgeräten und manchen Intercom-Geräten arbeiten.

RJ11-Stecker werden häufig für analoge Telefonleitungen und verwandte Kommunikationsschnittstellen verwendet.

Was ist ein RJ11-Stecker?

Ein RJ11-Stecker ist ein kleiner modularer Stecker, der häufig für Telefonverkabelung verwendet wird. Er ist typischerweise dafür ausgelegt, eine Telefonleitung zu führen, und nutzt ein kompaktes Stecker- und Buchsenformat, das leicht einzustecken, zu entfernen und aufzulegen ist. Im Alltag verbinden viele Menschen RJ11 mit Festnetztelefonen und Telefon-Wanddosen.

Der Begriff “RJ” stammt von “Registered Jack”, einem standardisierten Schnittstellenformat, das historisch in der Telekommunikation verwendet wurde. RJ11 bezeichnet einen bestimmten modularen Verbindungstyp für sprachfähige Schaltungen. Obwohl der Begriff oft locker verwendet wird, beschreibt RJ11 üblicherweise einen 6-Positionen-Steckerkörper mit weniger tatsächlich installierten Metallkontakten, meistens für eine analoge Leitung.

Da RJ11 physisch kleiner ist als Netzwerkstecker wie RJ45, eignet er sich gut für Sprachendgeräte und kompakte Kommunikationsgeräte. Er ist für einfache Verbindung ausgelegt, nicht für Hochgeschwindigkeitsdatenübertragung. Deshalb findet man ihn weiterhin in der traditionellen Telefonie und nicht in Ethernet-Netzwerken.

RJ11 ist am besten als kompakter modularer Stecker zu verstehen, der hauptsächlich für analoge Telefonleitungsverbindungen entwickelt wurde, nicht für moderne Ethernet-Datennetze.

Grundstruktur eines RJ11-Steckers

Kompaktes modulares Design

Ein RJ11-Stecker verwendet normalerweise einen 6-Positionen-Körper. In der Praxis bedeutet das, dass der Kunststoffstecker bis zu sechs Positionen aufnehmen kann, aber nicht alle Positionen mit Metallkontakten bestückt sein müssen. Die häufigste Telefonversion nutzt das mittlere Paar, das für eine einzelne Sprachleitung ausreicht.

Dieses modulare Design machte Installationen in Wohnungen, Büros, Hotels, Schulen und Kommunikationsräumen schneller und standardisierter. Statt jedes Telefon fest zu verdrahten, konnten Techniker Plug-and-play-Patching für Endgeräte und Leitungsschnittstellen nutzen.

Übliche Kontaktanordnung

In Standardanwendungen mit einer Telefonleitung sind die beiden mittleren Kontakte am wichtigsten. Sie führen die primäre analoge Sprachleitung. Einige verwandte modulare Varianten verwenden zusätzliche Kontakte für weitere Leitungen oder Zusatzfunktionen, doch die Grundnutzung von RJ11 konzentriert sich auf das mittlere Paar.

Diese einfache Anordnung ist einer der Gründe, warum RJ11 so lange beliebt blieb. Sie erfüllt die Kernanforderung der Sprachkommunikation ohne die Komplexität größerer Steckertypen, die für Daten oder mehrpaarige strukturierte Verkabelung vorgesehen sind.

Verriegelungslasche und einfache Installation

Wie andere modulare Stecker nutzt RJ11 eine Kunststoff-Verriegelungslasche, die in die passende Buchse einrastet. Dadurch entsteht eine sichere mechanische Verbindung, während der Austausch einfach bleibt. Für Installateure und Wartungsteams bedeutet das, dass defekte Hörer, Kabel oder Leitungsbrücken oft schnell ersetzt werden können, ohne umfangreiche Neuverkabelung.

Diese Bequemlichkeit ist besonders nützlich in Umgebungen mit vielen Sprachendpunkten, etwa Empfangsbereichen, Gästezimmern, Sicherheitsplätzen, Dispatch-Punkten, medizinischen Stationen und älteren PBX-Installationen.

Hauptmerkmale des RJ11-Steckers

Kleine Größe und einfache Schnittstelle

Eines der offensichtlichsten Merkmale von RJ11 ist seine kompakte Bauform. Er nimmt auf einem Gerät sehr wenig Platz ein, weshalb er lange auf Telefonen, Modems, Wählgeräten und Wanddosen verwendet wurde. Für Gerätehersteller hilft dies, Terminal-Layouts sauber und praktisch zu halten.

Die Einfachheit der Schnittstelle reduziert auch Verwechslungen in reinen Sprachinstallationen. Ein Techniker kann den Porttyp schnell erkennen und verstehen, dass er für eine Telefonleitung und nicht für einen Ethernet-Uplink vorgesehen ist.

Geeignet für analoge Sprachschaltungen

RJ11 ist für traditionelle Telefonie und andere niederfrequente Signalisierungsanwendungen optimiert. Er wird häufig für analoge Sprachkommunikation, Rufsignale und leitungsbasierte Telefonfunktionen verwendet. In vielen Systemen verbindet er Endgeräte mit dem öffentlichen Telefonnetz, analogen PBX-Nebenstellen oder Sprachgateways.

Dadurch ist RJ11 besonders verbreitet, wenn analoge Endpunkte weiterhin mit neuerer Infrastruktur koexistieren müssen. Ein VoIP-Gateway kann beispielsweise FXS- oder FXO-Schnittstellen über RJ11-Ports bereitstellen, damit ältere Telefone oder Leitungstrunks in eine IP-basierte Kommunikationsplattform integriert werden können.

RJ11 wird weiterhin häufig eingesetzt, wenn analoge Sprachgeräte zuverlässig und einfach verbunden werden müssen.

Geringe Kosten und breite Verfügbarkeit

RJ11-Stecker, Kabel und Auflegewerkzeuge sind kostengünstig und weltweit breit verfügbar. Das macht sie praktisch für großflächigen Austausch, routinemäßige Wartung und Erweiterungen älterer Systeme. In Projekten, in denen analoge Leitungen weiterhin erforderlich sind, hilft RJ11, Material- und Servicekosten überschaubar zu halten.

Da das Format seit vielen Jahren verwendet wird, sind kompatible Kabel, Hörer, Splitter, Kupplungen, Wanddosen und Schnittstellenzubehör ebenfalls leicht zu beschaffen.

Schneller Austausch im Feld

Ein weiteres praktisches Merkmal ist die einfache Wartung. Wenn ein Telefonkabel beschädigt ist oder ein Endgerät verlegt wird, können Wartungsteams die RJ11-Verbindung oft innerhalb weniger Minuten ersetzen oder neu führen. Das unterstützt eine schnelle Wiederherstellung an Servicedesks, öffentlichen Schaltern, Wohnheimen und Facility-Büros, in denen Sprachkommunikation weiterhin betrieblich wichtig ist.

In gemischten Alt-und-Neu-Umgebungen macht diese einfache Handhabung RJ11 zu einer nützlichen Brücke zwischen alten Verkabelungsgewohnheiten und aktuellen Kommunikationsupgrades.

Wie RJ11-Verkabelung üblicherweise genutzt wird

Einleitige Telefonverbindung

Die häufigste Nutzung von RJ11 ist eine einzelne analoge Telefonleitung. In dieser Anordnung führt das mittlere Paar die aktive Leitung. Das reicht für Standard-Sprachanrufe aus und bleibt die klassische Installation für Tischtelefone, Wandtelefone und viele einfache Sprachterminals.

Da die Verkabelungsanforderung minimal ist, lässt sich diese Anordnung einfach terminieren und prüfen. Wenn Leitungsspannung, Ton oder Rufsignal auf dem mittleren Paar vorhanden sind, kann das Endgerät normalerweise ohne zusätzliche Komplexität arbeiten.

Unterstützung verwandter modularer Varianten

In der Praxis bezeichnen Menschen manchmal mehrere ähnliche telefonartige modulare Stecker allgemein als RJ11, auch wenn die genaue Kontaktzahl abweicht. Das ist ein Grund, warum der Begriff gelegentlich Verwirrung verursacht. In den meisten Gerätediskussionen signalisiert “RJ11-Port” jedoch weiterhin klar eine telefonartige analoge Schnittstelle und keinen Datennetzwerk-Port.

Beim Prüfen von Spezifikationen ist es immer hilfreich, die genaue Kontaktzahl und den vorgesehenen Signaltyp zu bestätigen, besonders bei Gateways, PBX-Geräten, Zugangseinrichtungen oder Alarmkommunikationshardware.

Nicht für Ethernet-Netzwerke vorgesehen

Obwohl RJ11 und RJ45 für Nichtfachleute optisch ähnlich wirken können, sind sie für unterschiedliche Zwecke entwickelt. RJ11 wird normalerweise für Telefonleitungen verwendet, während RJ45 das Standardformat modularer Stecker für Ethernet-Netzwerke ist. Das falsche Kabel in die falsche Schnittstelle zu stecken, kann Installationsfehler oder Geräteinkompatibilität verursachen.

In Kommunikationsprojekten ist klare Beschriftung wichtig, besonders wenn analoge Telefonie, IP-Telefonie, Zutrittskontrolle, Alarmsysteme und strukturierte Verkabelung nebeneinander existieren.

RJ11 vs. RJ45: Was ist der Unterschied?

RJ11 und RJ45 sind beide modulare Stecker, gehören aber zu unterschiedlichen Anwendungskategorien. RJ11 ist hauptsächlich mit Telefonie und analogen Schaltungen verbunden, während RJ45 mit Ethernet-Datennetzwerken verbunden ist. Der Unterschied ist nicht nur funktional, sondern auch physisch, denn RJ45 ist breiter und unterstützt mehr Leiter.

Für Techniker und Käufer hilft das Verständnis dieser Unterscheidung, Verwechslungen bei Beschaffung, Geräteinstallation und Kabelplanung zu vermeiden. Ein Kommunikationssystem kann sowohl RJ11- als auch RJ45-Schnittstellen enthalten, aber jede erfüllt eine andere Rolle in der Gesamttopologie.

RJ11 ist mit analoger Sprachkonnektivität verbunden, während RJ45 mit IP-Datennetzwerken verbunden ist. Sie können verwandt aussehen, sind aber im Systemdesign nicht austauschbar.

Häufige Anwendungen des RJ11-Steckers

Festnetztelefone und Tischtelefone

Die klassischste Anwendung von RJ11 ist der Telefonhörer oder das Leitungskabel für Festnetztelefone. Haushalte, Büros, Hotelzimmer, Empfangsbereiche und öffentliche Serviceschalter nutzen seit langem RJ11-basierte Telefonverkabelung für die tägliche Kommunikation.

Selbst an Standorten, die auf vollständig IP-basierte Infrastruktur umstellen, können analoge Telefone weiterhin für Backup-Leitungen, Sicherheitsstationen, Aufzugnottelefone oder dedizierte Versorgungsleitungen genutzt werden.

PBX- und analoge Nebenstellensysteme

Viele PBX-Systeme und analoge Nebenstellenkonzepte verwenden RJ11-Schnittstellen, um Telefonapparate oder Leitungsverteilungspunkte anzuschließen. In älteren Geschäftsumgebungen bleiben diese Schnittstellen in Niederlassungen, Servicegebäuden, Wohnheimen, Lagern und Verwaltungseinrichtungen verbreitet.

Bei Kommunikationsupgrades spielt RJ11 häufig weiterhin eine Rolle, weil analoge Telefone und bestehende Verkabelung noch funktionsfähig und wirtschaftlich sein können. In diesem Fall helfen Adapter, Gateways oder hybride PBX-Systeme, die Lebensdauer des Systems zu verlängern, ohne sofort alles ersetzen zu müssen.

VoIP-Gateways und Telefonieumwandlung

In vielen modernen Integrationsszenarien erscheint RJ11 an FXS- und FXO-Ports von Sprachgateways. Diese Ports ermöglichen es analogen Geräten oder PSTN-Leitungen, sich mit einer IP-basierten Kommunikationsumgebung zu verbinden. Das ist besonders nützlich, wenn eine Organisation ältere Telefone, analoge Trunks oder Spezialgeräte erhalten und gleichzeitig SIP- oder IP-PBX-Plattformen einführen möchte.

Beispielsweise können analoge Telefone in älteren Räumen oder Betriebsbereichen über RJ11 mit einem FXS-Gateway verbunden werden, während das Gateway selbst über Ethernet mit dem IP-Netzwerk verbunden ist. Dieser Ansatz bietet einen praktischen Migrationspfad, ohne überall sofort Endgeräte ersetzen zu müssen.

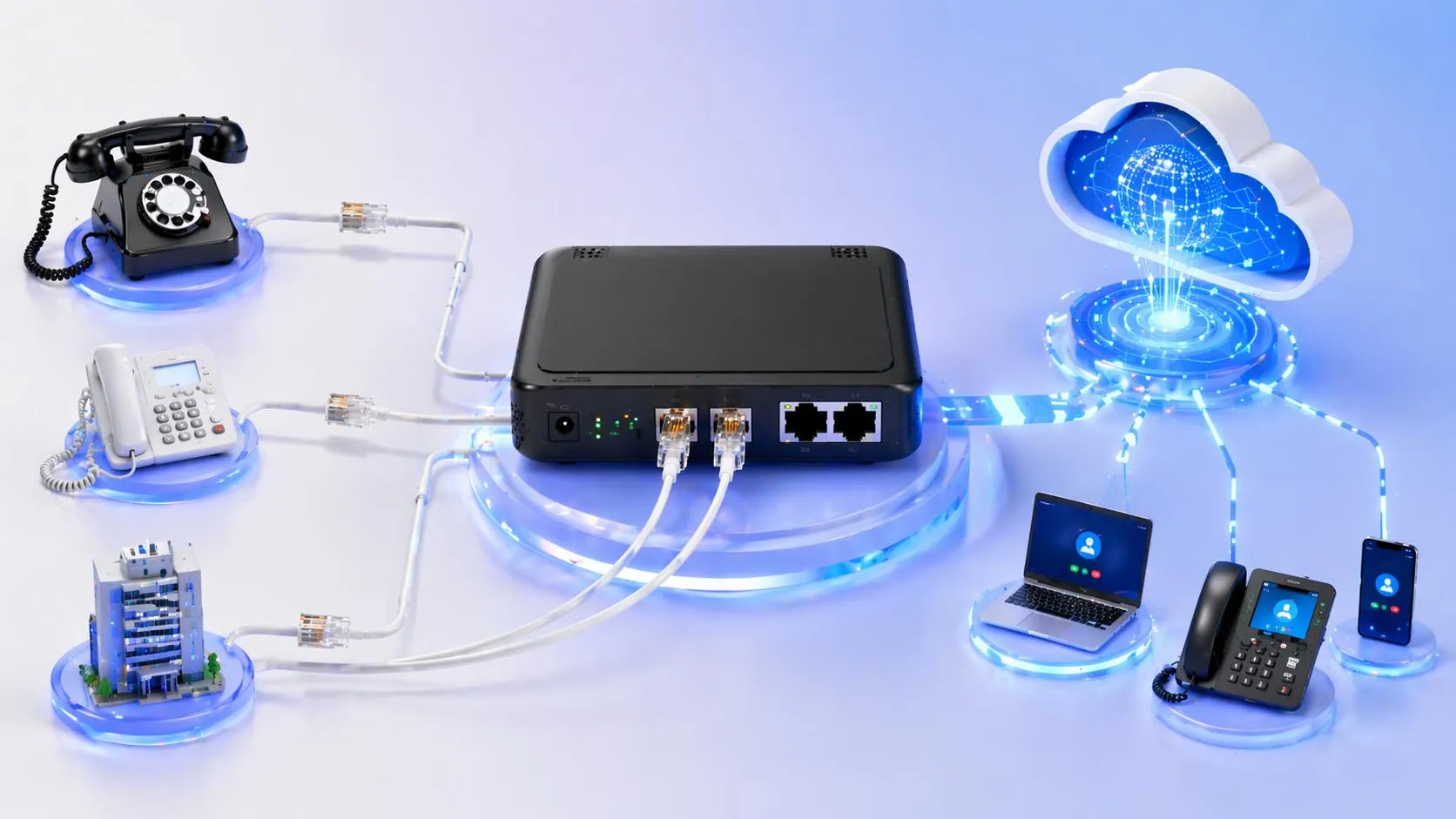

RJ11 erscheint häufig an analogen Gateway-Schnittstellen, die Legacy-Telefonie mit modernen IP-Systemen verbinden.

Faxgeräte, Einwahlgeräte und DSL-Ausrüstung

RJ11 wurde auch breit mit Faxgeräten, Einwahlmodems, DSL-Splittern und verwandten Telekommunikationsgeräten eingesetzt. Obwohl einige dieser Anwendungen heute weniger verbreitet sind, existieren sie noch in vielen Institutionen, Verwaltungsbüros, Serviceschaltern und Infrastruktursystemen.

In einigen Regionen und Branchen bleiben diese Geräte Teil operativer Abläufe, Compliance-Prozesse oder Backup-Kommunikationsverfahren, weshalb RJ11-Unterstützung weiterhin wichtig ist.

Alarmzentralen, Notruftelefone und Spezialterminals

Bestimmte Alarmzentralen, Aufzugtelefone, Gebäudekommunikationspunkte und Spezialmeldegeräte verwenden ebenfalls RJ11-Schnittstellen. In diesen Umgebungen geht es nicht um Hochgeschwindigkeitsnetzwerke, sondern um stabilen, direkten Leitungszugang für einfache Sprach- oder Signalfunktionen.

Das ist ein Grund, warum RJ11 im Facility Management und bei industriellen Nachrüstungen relevant bleibt. Selbst wenn der Haupt-Backbone IP-basiert wird, hängen manche kritische Edge-Geräte aus Kompatibilitäts- oder Regulierungsgründen weiter von analogen Schnittstellen ab.

Vorteile der Verwendung von RJ11

Einfach zu verstehen und bereitzustellen

RJ11 ist Installateuren und Benutzern gleichermaßen vertraut. Das Steckerformat ist intuitiv, das Verkabelungskonzept ist einfach und das Hardware-Ökosystem ist ausgereift. Das reduziert die Lernkurve für Wartungspersonal und vereinfacht die Feldinstallation.

In kleineren Einrichtungen oder reinen Sprachleitungen kann diese Einfachheit ein echter betrieblicher Vorteil sein.

Nützlich für die Kontinuität von Legacy-Systemen

Viele Organisationen können nicht jedes analoge Gerät auf einmal ersetzen. RJ11 hilft, die Kontinuität installierter Telefone, Faxleitungen, Alarmwählgeräte und analoger Steuerschnittstellen zu erhalten. Das kann Upgrade-Druck reduzieren und eine stufenweise Modernisierung der Kommunikation ermöglichen.

Für Systemdesigner ist dieser schrittweise Übergang oft praktischer als ein vollständiger und sofortiger Infrastrukturersatz.

Zuverlässig für zweckgebundene Leitungsverbindungen

Wenn die Anforderung eine grundlegende Telefonverbindung ist, bleibt RJ11 eine effektive und bewährte Option. Er versucht nicht, jeden Kommunikationsbedarf zu erfüllen. Seine Stärke liegt darin, eine schmale Aufgabe gut zu erledigen: eine einfache physische Schnittstelle für analoge Sprache und verwandte Telekommunikationsschaltungen bereitzustellen.

Diese Fokussierung ist ein Grund, warum er über so viele Jahre in so vielen Umgebungen im Einsatz geblieben ist.

Grenzen von RJ11

Nicht geeignet für Hochgeschwindigkeits-Netzwerkdaten

RJ11 sollte nicht als Ersatz für Ethernet-Konnektivität betrachtet werden. Er ist nicht für die strukturierten Datenübertragungsanforderungen moderner LAN-Umgebungen ausgelegt. Geräte wie IP-Telefone, Computer, WLAN-Access-Points und Kameras nutzen in der Regel RJ45-basierte Netzwerkverbindungen, keine RJ11-Leitungsschnittstellen.

Die Verwendung des richtigen Steckertyps ist sowohl für die Leistung als auch für die Systemkompatibilität entscheidend.

Begrenzte Rolle in All-IP-Umgebungen

Während Kommunikationssysteme weiter zu SIP, VoIP und einheitlichen IP-Plattformen migrieren, wird die Rolle von RJ11 spezialisierter. Er bleibt nützlich, aber häufig am Rand des Systems und nicht im Kern. Seine Präsenz ist am stärksten in hybriden Installationen, bei der Erhaltung von Legacy-Systemen und bei analogen Spezialinterfaces.

Das bedeutet, dass RJ11 nicht mehr der universelle Kommunikationsstecker ist, der er einst war, aber weiterhin erheblichen Wert hat, wo analoge Leitungsunterstützung notwendig bleibt.

Fazit

Der RJ11-Stecker ist eine kompakte modulare Schnittstelle, die hauptsächlich für Telefon- und analoge Kommunikationsleitungen verwendet wird. Seine lange Geschichte, einfache Struktur, niedrigen Kosten und breite Kompatibilität haben ihn jahrzehntelang zu einem Standardbestandteil der Telefonie gemacht. Auch wenn moderne Kommunikation zu IP-Netzwerken wechselt, bleibt RJ11 wichtig in Tischtelefonen, PBX-Nebenstellen, Faxleitungen, Gateways, Notruftelefonen und vielen hybriden Systemdesigns.

Für alle, die mit Sprachinfrastruktur, Gebäudenachrüstung, analogen Geräten oder Gateway-Integration arbeiten, bleibt das Verständnis von RJ11 nützlich. Es hilft, Telefonieschnittstellen von Ethernet-Ports zu unterscheiden, erleichtert die Installationsplanung und macht es einfacher, ältere Geräte in moderne Kommunikationsumgebungen einzubinden.

Kurz gesagt: RJ11 ist ein kleiner Stecker mit einer sehr spezifischen Rolle: zuverlässige analoge Leitungsverbindung dort, wo einfache, praktische und bewährte Telefonschnittstellen weiterhin gebraucht werden.

FAQ

Ist RJ11 dasselbe wie ein Telefonstecker?

Im Alltagsgebrauch ja. RJ11 ist der Stecker, den die meisten Menschen meinen, wenn sie von einem traditionellen Telefonstecker oder Telefonleitungsanschluss sprechen.

Kann RJ11 für Ethernet verwendet werden?

Nein. RJ11 ist im Allgemeinen für Telefon- und analoge Leitungsanwendungen gedacht, während Ethernet-Netzwerke RJ45-Stecker und strukturierte Netzwerkverkabelung verwenden.

Welche Geräte verwenden typischerweise RJ11?

Häufige Beispiele sind Festnetztelefone, Faxgeräte, Modems, analoge PBX-Nebenstellen, DSL-Geräte, Alarmwählgeräte und FXS- oder FXO-Gateway-Ports.

Was ist der Hauptvorteil von RJ11?

Der Hauptvorteil ist Einfachheit. RJ11 ist kompakt, leicht zu installieren, kostengünstig und gut für analoge Sprachleitungsverbindungen geeignet.

Wird RJ11 heute noch verwendet?

Ja. Obwohl er in vollständig IP-basierten Umgebungen weniger zentral ist, wird RJ11 weiterhin breit in Legacy-Telefonie, analogen Schnittstellen, hybriden Kommunikationssystemen und speziellen Sprachgeräten verwendet.

Wie unterscheidet sich RJ11 von RJ45?

RJ11 ist hauptsächlich für analoge Telefonleitungen gedacht, während RJ45 hauptsächlich für Ethernet-Netzwerke verwendet wird. RJ45 ist größer und unterstützt Daten-Netzwerkanwendungen, für die RJ11 nicht ausgelegt ist.
