Ein Telefonie-Gateway ist ein Kommunikationsgerät oder System, das unterschiedliche Sprachnetze verbindet und Anrufe zwischen Signalisierungsarten, Medienformaten, Leitungsschnittstellen und Übertragungstechniken umsetzt. Es verbindet klassische Telefonie, analoge Telefone, PBX-Plattformen, PSTN-Leitungen, ISDN-Trunks, SIP-Server, VoIP-Netze, Mobil-Gateways und Unternehmensplattformen.

In vielen Organisationen liegt Sprachkommunikation nicht in nur einem Format vor. Analogleitungen, digitale Trunks, alte PBX-Systeme, SIP-Telefone, Cloud-Telefonie, Fax, Paging und Notruftelefone können gleichzeitig vorhanden sein. Das Gateway ermöglicht den Austausch von Anrufen, ohne sofort jedes Gerät zu ersetzen.

Die Brücke zwischen alten und neuen Sprachnetzen

Traditionelle Telefonsysteme basieren auf leitungsvermittelter Sprache. Anrufe liefen über analoge Kupferleitungen, E1/T1-Trunks, ISDN PRI oder Carrier-Netze. Moderne Unternehmenskommunikation nutzt zunehmend SIP, VoIP, IP PBX, Cloud-Telefonie, Unified Communications und IP-Dispatch.

Die Herausforderung besteht darin, dass viele Unternehmen nicht alles auf einmal zu IP migrieren können. Bestehende Nummern, analoge Notgeräte, Faxgeräte, Aufzugtelefone, Hotelzimmertelefone, Alarmwähler, Paging-Schnittstellen oder PBX-Investitionen müssen weiter funktionieren. Das Gateway schafft einen kontrollierten Migrationsweg.

Statt einen vollständigen Austausch zu erzwingen, übersetzt das Gateway zwischen Altsystemen und der IP-Seite. Es erhält vorhandene Leitungen, schützt ältere Geräte, verbindet Niederlassungen, unterstützt SIP-Trunks und erweitert Sprachdienste über verschiedene Netze.

Wie der Umwandlungsprozess funktioniert

Signalisierungsumsetzung

Jeder Anruf braucht Signalisierung. Sie beschreibt, wer anruft, welche Nummer gewählt wurde, ob das Ziel klingelt, wann der Anruf angenommen wird und wann er endet. Unterschiedliche Netze nutzen unterschiedliche Verfahren.

Ein Gateway kann analogen Loop Start, FXO, FXS, ISDN PRI, E1/T1, SS7-nahe Schnittstellen, GSM-Signalisierung und andere Telefoniesignalisierung in SIP für eine IP PBX oder VoIP-Plattform übersetzen. Dadurch lassen sich Anrufe zwischen ungleichen Systemen korrekt aufbauen.

Medienkonvertierung

Nach dem Verbindungsaufbau muss das Audiosignal zwischen den Endpunkten transportiert werden. Klassische Systeme nutzen analoge elektrische Signale oder digitale Kanäle, IP-Systeme dagegen meist RTP-Sprachpakete.

Das Gateway wandelt den Medienpfad um, damit Sprache zwischen diesen Formaten übertragen werden kann. Je nach Anwendung verarbeitet es auch Codec-Aushandlung, Echo-Unterdrückung, Pegel, Paketisierung, DTMF und Jitter-Puffer.

Nummernverarbeitung

Telefonnummern müssen vor dem Routing oft angepasst werden. Nutzer wählen kurze Nebenstellen, lokale Nummern, internationale Nummern oder Amtspräfixe. Das Gateway kann Ziffern ändern, Präfixe ergänzen, Zugangscodes entfernen, Nummern normalisieren oder nach Wählplan routen.

Dies ist besonders wichtig, wenn ältere PBX-Systeme mit SIP-Trunks verbunden werden oder wenn mehrere Standorte verschiedene Nummerierungspläne verwenden.

Routenauswahl

Ein Gateway kann entscheiden, welchen Weg ein Anruf nimmt. Lokale Anrufe gehen über PSTN, Ferngespräche über SIP-Trunks, Notrufe über eine feste Route und Ersatzanrufe über einen anderen Trunk, wenn die Hauptverbindung ausfällt.

Routing-Regeln helfen, Kosten zu steuern, Zuverlässigkeit zu verbessern und wichtige Anrufe bei Netz- oder Providerproblemen verfügbar zu halten.

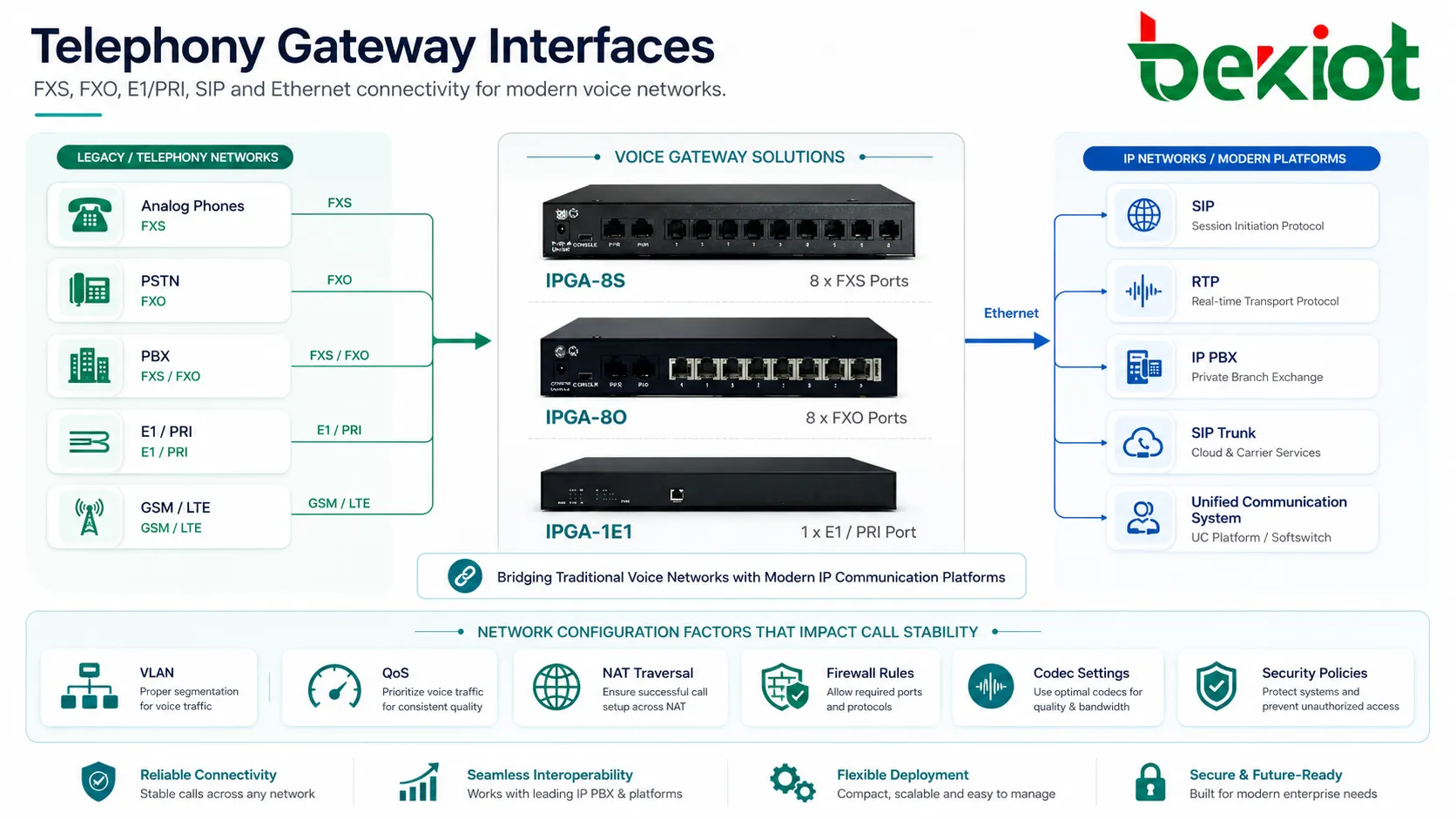

Häufige Schnittstellentypen

FXS-Ports

FXS-Ports stellen analogen Telefondienst für Telefone, Faxgeräte, Aufzugtelefone, Notruftelefone oder Modems bereit. Der Port liefert Wählton, Rufspannung und Leitungsspeisung.

FXS-Gateways sind sinnvoll, wenn analoge Endgeräte an eine IP PBX oder SIP-Plattform angebunden werden müssen. So bleiben bestimmte Altgeräte erhalten, während der Kern modernisiert wird.

FXO-Ports

FXO-Ports verbinden sich mit analogen Leitungen aus dem öffentlichen Telefonnetz oder einer alten PBX. Aus Sicht der Leitung verhalten sie sich wie analoge Telefone und ermöglichen Anrufe über PSTN.

FXO-Gateways werden genutzt, wenn vorhandene analoge Trunks an VoIP angebunden oder PSTN-Leitungen als Backup erhalten bleiben sollen.

E1/T1- und PRI-Schnittstellen

Digitale Trunk-Gateways verbinden PBX-Systeme, Carrier-Schaltungen und IP-Telefonie über E1-, T1- oder PRI-Schnittstellen. Sie sind typisch in Migrationsprojekten zu SIP-Infrastruktur.

PRI-Gateways können viele gleichzeitige Anrufe führen und je nach Carrier und PBX Anruferkennung, DID, ausgehende Nummernpräsentation und strukturierten Rufaufbau unterstützen.

GSM- und LTE-Schnittstellen

Mobile Gateways verbinden Unternehmens-Telefonanlagen mit Mobilfunknetzen. Sie dienen für mobile Ersatzrouten, entfernte Standorte, temporäre Installationen oder Orte mit eingeschränktem Festnetz.

Sie erfordern sorgfältige SIM-Verwaltung, Prüfung der Providerregeln, Funkmessung und Planung der Gesprächskosten.

SIP- und IP-Netzwerkports

Auf der IP-Seite verbinden sich Gateways meist über Ethernet und nutzen SIP, RTP und verwandte Protokolle. Sie registrieren sich an einer IP PBX, verbinden sich mit einem SIP-Trunk-Anbieter oder arbeiten in UC-Systemen.

Die Netzkonfiguration ist entscheidend. VLAN, QoS, NAT, Firewall-Regeln, Codec-Einstellungen und Sicherheitsrichtlinien beeinflussen die Gesprächsstabilität.

Wichtige Funktionen zur Bewertung

Protokollkompatibilität

Ein Gateway muss die Protokolle und Schnittstellen der bestehenden und der Zielsysteme unterstützen. In VoIP-Projekten ist SIP-Kompatibilität zentral, inklusive IP PBX, SIP-Server, SBC, SIP-Trunk-Anbieter und UC-Plattform.

Die Kompatibilität sollte mit realen Szenarien getestet werden: eingehende und ausgehende Anrufe, Weiterleitung, Halten, DTMF, Fax, Rufnummernanzeige, Notrufe und Ausfallsicherung.

Sprachqualitätskontrolle

Sprachqualität hängt von Codec, Echo-Unterdrückung, Pegel, Paket-Timing, Jitter-Puffer, Netzstabilität und Leitungszustand ab. Das Gateway sollte stabile Audio-Konvertierung zwischen Altsystemen und IP liefern.

Bei analogen Leitungen sind Impedanzanpassung und Echo-Kontrolle wichtig. Bei SIP-Anrufen müssen Paketverlust, Jitter, Latenz und Codec-Mismatch kontrolliert werden.

Wählplanverwaltung

Wählplanregeln definieren, wie Nummern verarbeitet und geroutet werden. Das Gateway kann Ziffern hinzufügen, Präfixe entfernen, Nummern sperren, Notrufe routen, Trunks wählen und Formate normalisieren.

Ein klarer Wählplan reduziert Routingfehler und erleichtert spätere Wartung. Falsche Nummernverarbeitung ist eine häufige Ursache von Gateway-Problemen.

Ausfallsicherung und Backup-Routing

Einige Gateways unterstützen Ersatzrouten, wenn Trunk, Provider, Netzwerk oder Server ausfallen. Anrufe können über einen anderen SIP-Trunk, eine analoge Leitung, Mobilfunk oder eine lokale PBX gehen.

Das ist wichtig für Unternehmen, die Sprachkontinuität bei Netzausfällen, Carrier-Störungen oder PBX-Wartungen benötigen.

Management und Überwachung

Moderne Gateways bieten Web-Management, Fernkonfiguration, Statusanzeigen, Anrufprotokolle, Alarmierung, SNMP, Syslog, Firmware-Update und Provisioning.

Überwachung hilft, Trunkfehler, Registrierungsprobleme, Leitungsstörungen, hohe Fehlerraten, Paketverlust oder ungewöhnlichen Verkehr zu erkennen, bevor Nutzer große Störungen melden.

Geschäftlicher Nutzen in Migrationsprojekten

Ein großer Nutzen des Gateways ist die schrittweise Migration. Unternehmen wollen IP-Telefonie, müssen aber PSTN, analoge Geräte, digitale Trunks oder alte PBX-Systeme während der Umstellung weiter betreiben.

Das reduziert Risiken, weil Nutzer und kritische Dienste in Etappen migrieren. Notruftelefone, Faxleitungen, Alarmwähler, Aufzugtelefone und Empfangsleitungen können vor der vollständigen IP-Umstellung getestet werden.

In Unternehmens- und Industrieprojekten können Becke Telcom IPGA-Gateways berücksichtigt werden, wenn analoge Telefone, PSTN-Leitungen, SIP-Plattformen, IP PBX und Multisite-Sprachnetze verbunden werden müssen. Die IPGA-Schicht bündelt Routing, Konvertierung und Management.

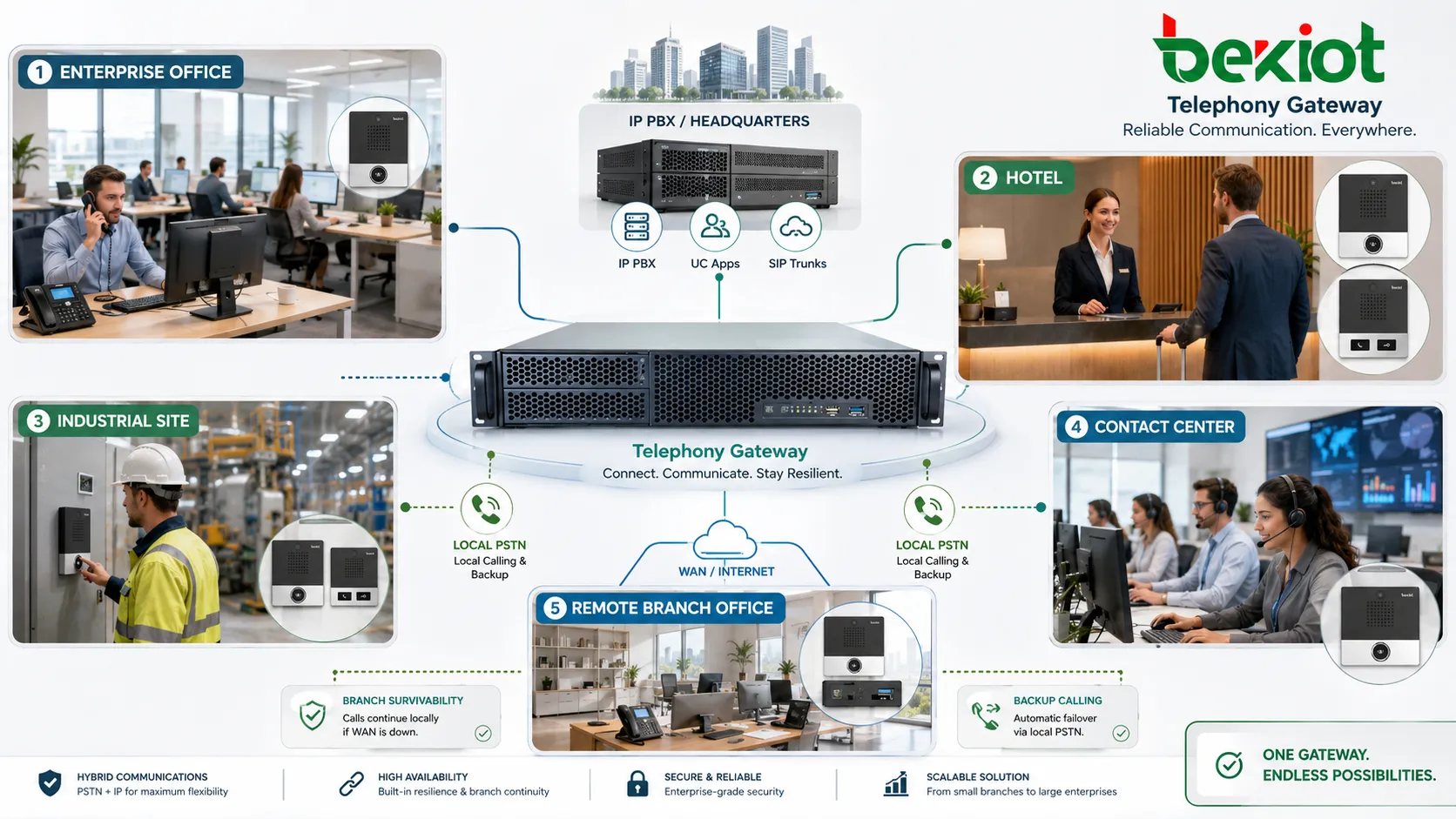

Anwendungen in verschiedenen Umgebungen

Unternehmenskommunikation im Büro

Unternehmen nutzen Gateways, um IP PBX mit PSTN, alter PBX, analogen Nebenstellen, Fax und SIP-Trunks zu verbinden. So wird Sprache modernisiert, ohne alle Geräte gleichzeitig zu ersetzen.

Büroinstallationen konzentrieren sich meist auf Kostenkontrolle, Nummernerhalt, Routing, Anruferkennung und stabile tägliche Telefonie.

Hotel- und Hospitality-Systeme

Hotels nutzen oft analoge Zimmertelefone, Rezeption, Backoffice, Notruftelefone und PMS-integrierte PBX. Ein Gateway bindet diese Dienste an IP-Sprachinfrastruktur an.

So modernisiert das Hotel die Kerntelefonie und unterstützt weiterhin Gästezimmertelefone und vorhandene Serviceabläufe.

Industrie- und Versorgungsstandorte

Fabriken, Kraftwerke, Raffinerien, Minen, Häfen und Verkehrsbetriebe nutzen Gateways für Notruftelefone, analoge Feldgeräte, Paging, Leitstellen-Telefone und SIP-Dispatch.

Diese Umgebungen verlangen robuste Funktion, stabile Routen, Backup-Pfade und Integration in Sicherheitskommunikation.

Contact Center und Serviceteams

Contact Center verbinden SIP-Plattformen über Gateways mit klassischen Trunks, PSTN-Reserve, Faxdiensten oder alter PBX. Das unterstützt Inbound und Outbound während Migration oder Hybridbetrieb.

Gateway-Routing kann auch Kampagnen, Carrier, Ersatzrouten und regionale Nummerierungspläne trennen.

Remote-Niederlassungen und Multisite-Netze

Niederlassungen benötigen lokale PSTN-Anbindung und gleichzeitig Verbindung zur zentralen IP PBX. Das Gateway ermöglicht lokale Ausleitung, Reservetelefonie und Standort-Survivability.

Dies hilft bei instabilen WAN-Verbindungen oder wenn lokale Notrufanforderungen erhalten bleiben müssen.

Planungsfaktoren vor der Bereitstellung

Anrufkapazität

Das Gateway muss die erwartete Anzahl gleichzeitiger Anrufe unterstützen. Kleine analoge Modelle haben wenige Kanäle, digitale Trunks deutlich mehr.

Kapazität sollte nach Spitzenlast, Standortgröße, Trunk-Typ, Notrufbedarf und künftigem Wachstum geplant werden.

Nummerierungsplan

Vor der Installation müssen interne Nebenstellen, öffentliche Nummern, Notrufnummern, Faxnummern, DID und ausgehende Rufnummern definiert werden.

Eine schlecht geplante Nummerierung führt zu Routenkonflikten, falscher Anzeige, fehlgeschlagenen Eingängen und schwerer Fehlersuche.

Netzwerkbereitschaft

Für SIP und VoIP muss das IP-Netz Echtzeitsprache unterstützen. Switches, Router, Firewalls, VLAN, QoS, NAT und WAN-Bandbreite sind vorab zu prüfen.

Sprache braucht weniger Bandbreite als Video, reagiert aber empfindlich auf Verzögerung, Jitter und Paketverlust. Ein schwaches Netz verschlechtert auch ein gutes Gateway.

Sicherheitsrichtlinie

Da Gateways Netze verbinden, ist Sicherheit wichtig. Managementzugriff schützen, ungenutzte Dienste deaktivieren, starke Passwörter nutzen, Quell-IP begrenzen, Firmware aktualisieren und auffällige Anrufversuche überwachen.

SIP-seitige Gateways müssen gegen Scans, Registrierungsangriffe, Gebührenbetrug und unerlaubtes Routing geschützt werden.

Verhalten von Altgeräten

Analoge und alte Geräte können besondere Anforderungen haben. Fax, Alarmanlagen, Aufzugtelefone, Modems und alte PBX-Karten hängen oft von Ton, Spannung, Impedanz, Timing oder DTMF ab.

Diese Geräte sollten einzeln getestet werden. Ein normaler Sprachanruf beweist nicht, dass Fax oder Alarmwahl zuverlässig funktionieren.

Ein Gateway-Projekt gelingt, wenn Verhalten von Altsystemen, IP-Routing, Sprachqualität, Sicherheit und Betrieb als vollständiger Anrufpfad geplant werden.

Häufige Probleme und Fehlerbehebung

Kein Wählton an analogen Ports

Bei fehlendem Wählton prüfen Sie Porttyp, Kabel, FXS-Konfiguration, Kompatibilität, Stromversorgung und Aktivierung. FXS und FXO dürfen nicht verwechselt werden.

Bestätigen Sie außerdem, dass das analoge Gerät an einem bekannten guten Port funktioniert.

Eingehende Anrufe schlagen fehl

Eingehende Fehler entstehen durch falsche Trunk-Einstellungen, Nummernformat, SIP-Registrierung, PRI-Signalisierung, FXO-Leitung, Firewall oder falsche Inbound-Regeln.

Prüfen Sie Anrufprotokolle und Signalisierung, um zu sehen, ob der Anruf das Gateway erreicht und wie er danach geroutet wird.

Einseitiger Ton

Einseitiger Ton weist häufig auf RTP, NAT, Firewall, Codec-Aushandlung oder Routing hin. SIP kann erfolgreich sein, während Medienpakete in einer Richtung fehlen.

Paketmitschnitt und Prüfung der RTP-Ports helfen bei der Diagnose.

Echo oder geringe Lautstärke

Echo und geringe Lautstärke auf Analogleitungen entstehen durch Impedanz, Gain, Leitungsqualität, Hybridkonvertierung oder akustische Rückkopplung.

Bei IP-Anrufen prüfen Sie zusätzlich Codecs, Endgerätelautstärke und Paketqualität.

DTMF funktioniert nicht

DTMF-Probleme betreffen IVR, Voicemail, Türöffnung, Konferenzen und Automaten. Ursachen sind DTMF-Modus, Kompression, SIP INFO, RFC 2833 oder Inband-Verzerrung.

Testen Sie DTMF über alle erwarteten Routen, besonders zwischen analogen Geräten und SIP-Trunks.

Best Practices für die Implementierung

Beginnen Sie mit einer Anrufflusskarte und erfassen Sie Trunks, Nebenstellen, analoge Geräte, SIP-Server, PBX-Routen, Notrufnummern, Fax und Backups.

Kennzeichnen Sie Ports klar. Physische Ports, Kabel, Leitungen und Routennamen müssen dokumentiert sein.

Testen Sie stufenweise: analoge Ports, SIP-Registrierung, eingehend, ausgehend, Anruferkennung, DTMF, Fax, Transfer, Notrufrouting und Ausfallsicherung.

Sichern Sie das System früh. Ändern Sie Standarddaten, begrenzen Sie Verwaltung, beschränken Sie SIP-Quellen, deaktivieren Sie ungenutzte Ports und prüfen Sie Logs im Pilotbetrieb.

Bewahren Sie Konfigurationssicherungen auf, da Gateways kritische Wählpläne und Routingregeln enthalten können.

Wartung und Lebenszyklusmanagement

Überwachen Sie Gateways wie kritische Infrastruktur: Leitungsstatus, Registrierung, Fehlerraten, Verkehr, Firmware, CPU, Kanäle und Alarme.

Firmware-Updates müssen geplant und getestet werden. Sie verbessern Sicherheit, sollten aber nicht ohne Backup und Rollback im Betrieb erfolgen.

Wenn mehr Dienste zu IP migrieren, werden alte Ports oder Routen unnötig. Entfernen Sie alte Regeln, um Komplexität und Risiko zu senken.

FAQ

Kann ein Gateway analoge Telefone und SIP-Trunks verbinden?

Ja. Einige Modelle unterstützen mehrere Schnittstellen, andere sind auf FXS, FXO, PRI oder SIP-Trunk-Umsetzung spezialisiert. Die benötigten Schnittstellen sind vor der Auswahl zu bestätigen.

Warum fällt Fax über ein Voice-Gateway manchmal aus?

Fax reagiert empfindlich auf Paketverlust, Codec-Kompression, Timing und Töne. T.38, G.711-Passthrough, Netzqualität und Provider-Kompatibilität müssen getestet werden.

Wird nach dem Umstieg auf Cloud-Telefonie noch ein Gateway benötigt?

Ein Gateway kann weiter nötig sein, wenn analoge Geräte, lokale PSTN-Leitungen, Aufzugtelefone, Faxgeräte, Alarmwähler oder alte PBX-Verbindungen erhalten bleiben müssen.

Was ist der Unterschied zwischen Gateway und SBC?

Ein Gateway konvertiert vor allem Telefonieschnittstellen oder Netze. Ein SBC sichert, steuert und verwaltet SIP-Sitzungen an Netzgrenzen. Einige Systeme kombinieren beides.

Was sollte vor dem Austausch eines alten Gateways geprüft werden?

Prüfen Sie Porttypen, Kapazität, Wählpläne, Caller-ID-Regeln, Notrufrouting, Fax, Alarmleitungen, Analogverhalten, SIP-Trunks, Backups und Firmware-Kompatibilität.
