Eine rackmontierte Installation ist eine standardisierte Methode zur Bereitstellung von Geräten in Serverschränken, Netzwerkschränken, Telekommunikationsschränken, Steuerschränken, AV-Racks oder industriellen Gehäusen. Die Geräte werden in der Regel nach genormten Höheneinheiten montiert, sodass mehrere Systeme vertikal in einer kontrollierten, wartungsfreundlichen und platzsparenden Struktur angeordnet werden können.
Diese Methode wird überall dort verwendet, wo viele elektronische Systeme an einem organisierten Ort installiert, mit Strom versorgt, gekühlt, verkabelt, überwacht und gewartet werden müssen. Typische Einsatzorte sind Rechenzentren, Unternehmens-IT-Räume, Telekommunikationsvermittlungen, Rundfunksysteme, Sicherheitsleitstellen, industrielle Automatisierung, intelligente Gebäude, Verkehrsinfrastruktur, Labore und öffentliche Einrichtungen.
Warum standardisierte Schrankeinbauten üblich wurden
Je komplexer Systeme werden, desto mehr Probleme entstehen, wenn Geräte zufällig auf Regalen, Tischen oder an Wänden platziert werden. Kabel sind schwer nachzuverfolgen, die Luftführung wird ungleichmäßig, Geräte lassen sich schlechter ersetzen und Wartungsarbeiten werden riskanter. Eine Rackstruktur löst diese Probleme durch einen vorhersehbaren physischen Aufbau.
Die standardisierte Rackbereitstellung hilft technischen Teams außerdem bei der Planung von Platz, Stromversorgung, Kühlung, Kabelführung, Erdung, Beschriftung und zukünftiger Erweiterung. Der Schrank wird nicht als Sammlung einzelner Geräte betrachtet, sondern als verwaltbare Infrastruktureinheit.
Für Organisationen mit vielen Standorten ist diese Wiederholbarkeit besonders wertvoll. Ein Netzwerkschrank in einer Niederlassung, ein Datenraum, ein Überwachungsrack oder ein Telekommunikationsrack kann einem ähnlichen Layout folgen, wodurch Installation und Betreuung an verschiedenen Standorten einfacher werden.
Zentrale Werte in verschiedenen Bereichen
Platzeffizienz
Racks nutzen den Raum im Technikbereich vertikal. Anstatt Geräte über Tische oder Regale zu verteilen, können Systeme auf kleiner Grundfläche übereinander montiert werden. Das ist wichtig in Serverräumen, Telekommunikationsräumen, Leitstellen, mobilen Technikcontainern, Rundfunkräumen und technischen Schränken, in denen Bodenfläche begrenzt ist.
Rackeinheiten erleichtern auch die Kapazitätsplanung. Teams können abschätzen, wie viele Höheneinheiten verfügbar sind, welcher Raum für zukünftige Geräte reserviert wird und ob schwere Geräte aus Stabilitätsgründen unten eingebaut werden sollten.
Zugänglichkeit für den Service
Ordnungsgemäß montierte Geräte lassen sich leichter identifizieren, ausbauen, ersetzen und prüfen. Vorder- und Rückzugang, Gleitschienen, Kabelkennzeichnungen, Rackböden und Patchpanels unterstützen Techniker bei Wartungsarbeiten, ohne andere Systeme zu stören.
Das ist besonders wichtig in Umgebungen, in denen Ausfallzeiten teuer sind. Ein Gerät, das schnell gefunden und ersetzt werden kann, verkürzt die Fehlersuche.
Wärmemanagement
Das Racklayout unterstützt eine geplante Luftführung. Viele Geräte sind für Kühlung von vorn nach hinten ausgelegt, während andere seitliche oder von unten nach oben gerichtete Luftströme benötigen. Schrankdesign, Blindplatten, Lüftereinschübe, perforierte Türen und Warm-/Kaltgangplanung beeinflussen die Temperatur der Geräte.
Schlechte thermische Planung kann die Lebensdauer verkürzen, unerwartete Abschaltungen verursachen und Lüftergeräusche erhöhen. Bei der Installation müssen daher Wärmeabgabe und Luftweg berücksichtigt werden, nicht nur die mechanische Passform.
Kabelorganisation
Strukturierte Kabelführung ist einer der sichtbarsten Vorteile. Patchpanels, Kabelführungen, Glasfaserablagen, horizontale und vertikale Organisatoren, Klettbinder und Kennzeichnungssysteme verhindern Kabelgewirr.
Gutes Kabelmanagement verbessert Fehlersuche, Luftstrom, Dokumentation und langfristige Zuverlässigkeit. Es reduziert auch versehentliche Trennungen während der Wartung.
Rechenzentren und Cloud-Infrastruktur
Rechenzentren sind eines der offensichtlichsten Anwendungsfelder. Server, Speichersysteme, Top-of-Rack-Switches, Firewalls, Lastverteiler, Backup-Appliances, PDUs, KVM-Geräte und Überwachungssensoren werden häufig in standardisierten Racks eingesetzt.
In dieser Umgebung ist das Rack Teil der größeren Rechenzentrumsarchitektur. Leistungsdichte, Kühlkapazität, Bodenlast, Luftstromrichtung, Redundanz, Kabeltrassen, Erdung und Überwachung müssen aufeinander abgestimmt werden.
Cloudanbieter, Unternehmensrechenzentren, Colocation-Einrichtungen und private Serverräume nutzen rackmontierte Systeme, weil sie Skalierbarkeit unterstützen. Neue Rechen-, Speicher- oder Netzwerkkapazität kann in einem vorhersehbaren physischen Format hinzugefügt werden.
Unternehmensnetzwerkräume

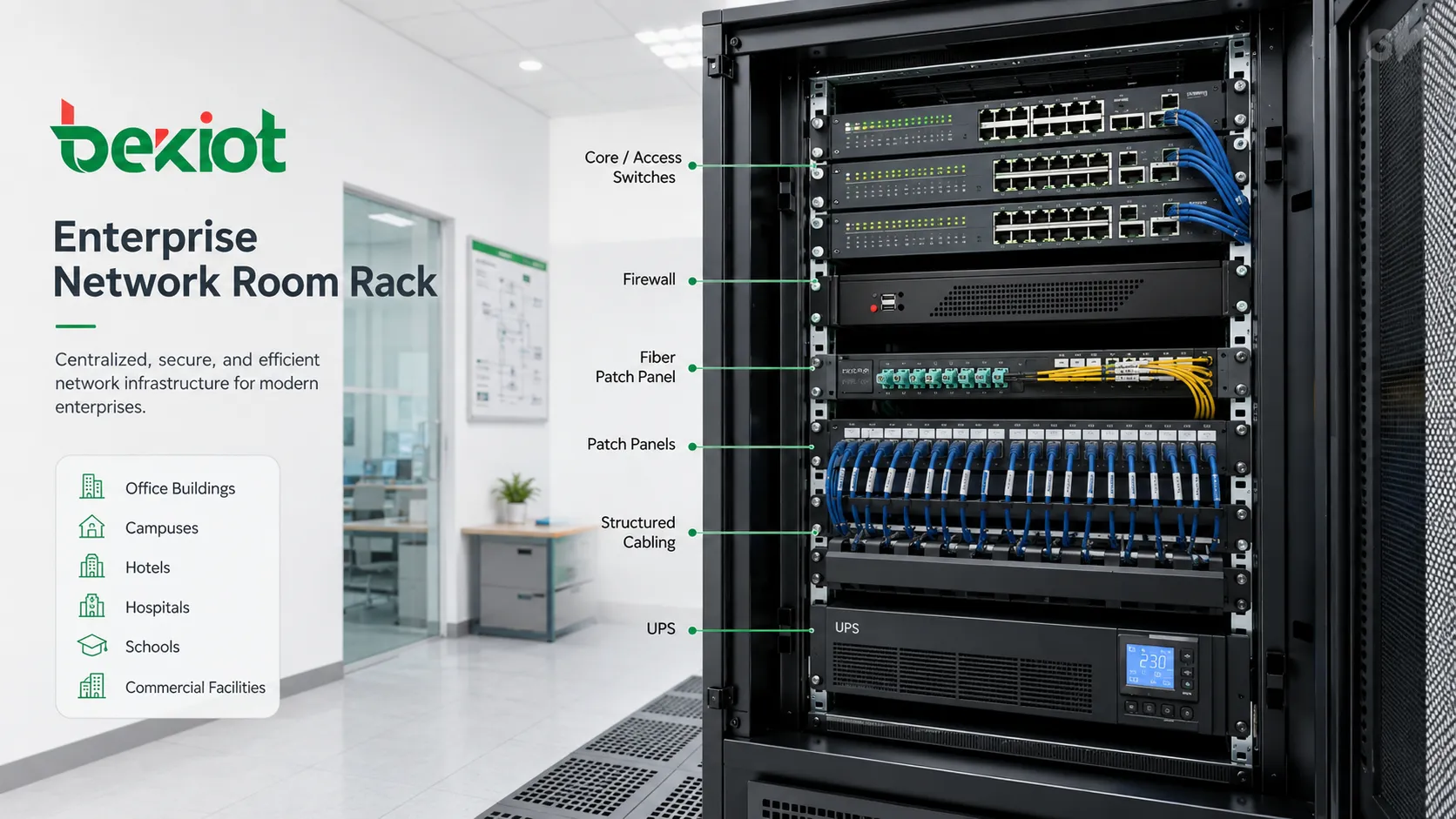

Bürogebäude, Campus, Hotels, Krankenhäuser, Schulen und Gewerbeeinrichtungen nutzen häufig Rackschränke für Switches, Router, Firewalls, WLAN-Controller, Patchpanels, optische Verteilerrahmen, USV-Einheiten und strukturierte Verkabelung.
Ein gut geplanter Netzwerkschrank verbindet Arbeitsplätze, Access Points, IP-Kameras, Telefone, Drucker, Zutrittskontrollfelder und Gebäudesysteme. Ist der Schrank schlecht beschriftet oder überfüllt, kann selbst eine einfache Portänderung schwierig werden.
Für Unternehmens-IT-Teams sollte das Racklayout zum logischen Netzwerkdesign passen. Core-Switches, Access-Switches, Patchpanels, Uplinks, Verwaltungsports und Stromanschlüsse müssen leicht erkennbar sein.
Telekommunikations- und Kommunikationssysteme
Telekommunikationsumgebungen nutzen Racks für Sprachplattformen, Übertragungstechnik, Router, optische Transportsysteme, Mediengateways, Session-Border-Controller, Funktechnik, Stromverteilung und Kabelabschlusssysteme. Solche Installationen finden sich in Vermittlungsstellen, Basisstationsräumen, Telekommunikationsräumen von Unternehmen, carrier-neutrale Rechenzentren und Kommunikationscontainern.
Kommunikationssysteme erfordern oft hohe Verfügbarkeit. Racks können redundante Stromzuführungen, batteriegestützte DC-Versorgung, Erdungsschienen, Überspannungsschutz, Lüftersysteme und Alarmüberwachung enthalten. Das Layout muss schnellen Austausch und klare Kabelnachverfolgung unterstützen.
Da Telekommunikationsstandorte häufig viele Kupfer-, Glasfaser- und Koaxialverbindungen umfassen, ist die physische Organisation entscheidend. Schlechtes Kabelmanagement kann Signalqualität, Wartungsgeschwindigkeit und Fehlerisolierung beeinträchtigen.
Sicherheits- und Überwachungsleitstellen
Sicherheitssysteme stützen sich häufig auf zentrale Geräteschränke. Videorekorder, Videomanagementserver, Speichersysteme, PoE-Switches, Zutrittskontrollserver, Alarmcontroller, Matrixsysteme, Tastaturcontroller und Überwachungsnetzwerktechnik können in Racks installiert werden.
In einer Leitstelle ist das Rack nicht nur ein Aufbewahrungsschrank. Es unterstützt kontinuierliche Aufzeichnung, Alarmreaktion, Videoverteilung und Systemüberwachung. Ersatzstrom und Kühlung sind wichtig, weil Sicherheitsgeräte rund um die Uhr arbeiten müssen.
Die Rackorganisation hilft auch bei Vorfällen. Bediener und Techniker müssen schnell erkennen, welcher Rekorder, Switch oder Controller zu einer bestimmten Kamera, Tür, Zone oder einem Gebäude gehört.
Industrielle Automatisierung und Versorgungsanlagen
Fabriken, Umspannwerke, Wasseraufbereitungsanlagen, Öl- und Gasstandorte, Verkehrsbetriebshöfe, Bergwerke, Logistikzentren und Kraftwerke können rackmontierte Systeme für Industrie-PCs, SPS-Kommunikationsgateways, SCADA-Server, Netzwerkswitches, serielle Geräteserver, Datenerfassungshistorien, Protokollwandler und Überwachungssysteme nutzen.
Industrielle Racks sind oft härteren Bedingungen ausgesetzt als Büro-Racks. Staub, Vibration, Hitze, elektrische Störungen, Feuchtigkeit und eingeschränkter Zugang können das Installationsdesign beeinflussen. Gehäuse können stärkere Abdichtung, Filterung, Erdung, Potenzialausgleich und Überspannungsschutz erfordern.
In Prozessumgebungen kann das Rack Steuerung, Überwachung, Berichterstattung und sicherheitsbezogene Kommunikation unterstützen. Wartungsverfahren müssen deshalb sorgfältig geplant werden, damit Produktion oder Feldgeräte nicht gestört werden.
Audio-, Video- und Rundfunksysteme
Rundfunkstationen, Konferenzzentren, Studios, Hörsäle, Kommandozentralen, Theater und AV-Leitstellen nutzen Racks für Videomischer, Audioprozessoren, Verstärker, Matrixrouter, Encoder, Decoder, Aufzeichnungssysteme, Medienserver, Konferenztechnik und Signalwandler.
AV-Racks benötigen eine sorgfältige Kabeltrennung. Stromkabel, Lautsprecherleitungen, Audiokabel, Videokabel, Netzwerkleitungen und Steuerverdrahtung müssen oft unterschiedlich geführt werden, um Rauschen, Störungen und Wartungsverwechslungen zu vermeiden.
Auch Kühlung ist wichtig, weil Verstärker, Prozessoren und Videogeräte in geschlossenen Möbeln oder Leitstellen erhebliche Wärme erzeugen können.
Verkehr und öffentliche Infrastruktur
Bahnhöfe, U-Bahn-Systeme, Flughäfen, Häfen, Tunnel, Autobahnen, Verkehrsleitzentralen und Busbahnhöfe setzen häufig rackmontierte Systeme für Kommunikation, Überwachung, Fahrgastinformation, Beschallung, Signalunterstützung, Netzwerkvermittlung und Notfallsteuerung ein.
Diese Umgebungen benötigen zuverlässigen Betrieb an verteilten Standorten. Technikräume können sich in Stationsnebenräumen, Straßenschränken, Tunneltechnikräumen, Bahnsteigräumen oder zentralen Leitstellen befinden.
Das Rackdesign muss Zugänglichkeit, Umweltschutz, Ersatzstrom, Kabeleinführung, Erdung, Fernüberwachung und schnelle Wartung innerhalb begrenzter Servicefenster berücksichtigen.
Gesundheits-, Labor- und Forschungsumgebungen
Krankenhäuser und Labore nutzen Geräteschränke für Bildgebungsserver, Datenspeicher, Netzwerktechnik, Laborinformationssysteme, Überwachungsserver, Gateways für Medizingeräte, Forschungsrechencluster und sichere Datenplattformen.
Diese Umgebungen erfordern oft kontrollierten Zugang, saubere Kabelführung, Datenschutz, zuverlässige Ersatzstromversorgung und klare Beschriftung. Im Gesundheitswesen kann ein Ausfall klinische Abläufe, Patientenakten, Bildverfügbarkeit oder die Koordination von Abteilungen beeinträchtigen.
Forschungsumgebungen können Racks für Hochleistungsrechnen, Prüfgeräte, Messtechnik, RF-Systeme, Datenerfassung und Messplattformen nutzen. Flexibilität ist wichtig, da Laborkonfigurationen häufig wechseln.
Intelligente Gebäude und Gebäudemanagement
Moderne Gebäude können viele vernetzte Systeme enthalten, etwa HLK-Steuerung, Lichtsteuerung, Energiemanagement, Zutrittskontrolle, Brandmelde-Schnittstellen, Aufzüge, Überwachung, Parksysteme, Besuchersysteme und Gebäudeautomationsserver.
Rackschränke helfen, diese Systeme in Technikräumen zu zentralisieren. Das verbessert die Wartung, weil Techniker Netzwerk-, Steuerungs-, Server- und Stromkomponenten an einem strukturierten Ort erreichen können.
Gebäudeteams sollten Racks für Gebäudesteuerung gut dokumentieren. Ein schlecht dokumentiertes Rack kann die Wartung verzögern, wenn an einem Gebäudesystem ein Fehler auftritt.
Planungsfaktoren vor der Installation
Rackgröße und Tiefe
Der gewählte Schrank muss zur Gerätetiefe, zum Schienentyp, zum Biegeradius der Kabel, zum Bedarf an rückseitigem Zugang und zur zukünftigen Erweiterung passen. Ein zu flacher Schrank kann Kabel zu stark biegen oder rückseitige Türen blockieren.
Die Rackhöhe sollte auch Platz für Kabelführungen, Blindplatten, PDUs, Fachböden und zukünftige Geräte enthalten.
Gewicht und Bodenlast
Server, USV-Batterien, Speichersysteme und Stromversorgungstechnik können schwer sein. Schwere Geräte sollten zur Stabilität unten montiert werden. Der Boden muss das Gesamtgewicht im beladenen Zustand tragen.
In Rechenzentren mit Doppelboden, Erdbebenzonen, mobilen Containern oder Technikräumen in oberen Etagen sollten die baulichen Anforderungen vor der Installation geprüft werden.
Stromverteilung
Racks benötigen eine geplante Stromverteilung. PDUs, redundante Einspeisungen, Stromkreisleistung, Erdung, USV-Unterstützung und Stromkabelführung sollten vor dem Geräteeinbau festgelegt werden.
Überlastete Steckdosenleisten und unkontrollierte Verlängerungskabel sind unsicher und dürfen kein Ersatz für ein korrektes Rack-Stromkonzept sein.
Kühlweg
Der Luftstrom muss zum Gerätedesign passen. Werden Geräte mit unterschiedlichen Luftstromrichtungen im gleichen Schrank gemischt, können Hotspots entstehen. Blindplatten verhindern die Rückführung heißer Luft.
Temperaturüberwachung ist in Racks nützlich, die kritische Systeme oder hochdichte Lasten tragen.
Beschriftung und Dokumentation
Jedes Gerät, Kabel, jeder Port, jede Stromzuführung und jede Patchverbindung sollte beschriftet werden. Die Dokumentation sollte Rackansichten, IP-Adressen, Portpläne, Kabel-IDs, Stromkreisangaben und Wartungskontakte enthalten.
Gute Dokumentation macht aus einem unübersichtlichen Hardwarestapel eine verwaltbare Infrastruktureinheit.
Häufige Probleme schlecht geplanter Installationen
Ein häufiges Problem ist Überfüllung. Wenn zu viele Geräte ohne Planung hinzugefügt werden, verschwinden Luftstrom, Kabelzugang und Servicefläche. Techniker müssen möglicherweise fremde Geräte entfernen, nur um ein Kabel zu erreichen.
Ein weiteres Problem ist uneinheitliche Stromqualität. Empfindliche Server, Netzwerkswitches, AV-Geräte und industrielle Controller können Strom mit ungeeigneten Lasten teilen. Das erhöht das Risiko von Spannungseinbrüchen, Störungen oder unerwarteten Abschaltungen.
Auch Kabelstau tritt häufig auf. Zu enge Bündel, unbeschriftete Patchkabel und scharfe Biegungen erschweren die Fehlersuche und können Signalprobleme verursachen, besonders bei Glasfaser und schnellen Kupferverbindungen.
Schließlich fehlt vielen Racks eine Lebenszyklusplanung. Geräte werden über Jahre ergänzt, doch alte Kabel, ausgemusterte Geräte, ungenutzte Patchpanels und vergessene Netzteile bleiben vor Ort. Regelmäßige Prüfungen sind notwendig.
Eine rackmontierte Installation ist erfolgreich, wenn physisches Layout, Strom, Kühlung, Verkabelung, Beschriftung und Wartungszugang gemeinsam geplant werden, statt getrennt betrachtet zu werden.
Betriebs- und Wartungspraktiken
Regelmäßige Inspektionen sollten Temperatur, Lüfterzustand, Staubansammlung, Kabelzug, lose Schrauben, ungenutzte Kabel, Stromlast, USV-Alarme, Link-LEDs und Gerätestatusanzeigen prüfen. Diese kleinen Kontrollen können größere Ausfälle verhindern.
Zugriffskontrolle sollte berücksichtigt werden. Geräteschränke können kritische Systeme, Zugangsdaten, Speichermedien und Netzwerkzugangspunkte enthalten. Türen, Schlösser, Überwachung und Besuchersteuerung können je nach Umgebung erforderlich sein.
Änderungsmanagement ist wichtig. Jedes neue Kabel, jedes Gerät, jede Patchänderung und jede Strommodifikation sollte dokumentiert werden. Nicht dokumentierte Änderungen sind eine Hauptursache späterer Verzögerungen bei der Fehlersuche.
Freier Rackplatz sollte nach Möglichkeit erhalten bleiben. Ein vollständig gefülltes Rack lässt keinen Raum für Notersatz, Erweiterungen, temporäre Testgeräte oder Nacharbeiten an der Verkabelung.
Häufig gestellte Fragen
Was bedeutet 1U bei einer Rackinstallation?
1U ist eine Rack-Höheneinheit und entspricht 1,75 Zoll vertikalem Platz. Geräte können je nach Höhe als 1U, 2U, 4U oder in anderen Größen beschrieben werden.
Können normale Desktopgeräte in ein Rack eingebaut werden?
Ja, meist sind jedoch Rackböden oder spezielle Montagesätze erforderlich. Geräte, die nicht für Rackluftführung ausgelegt sind, benötigen zusätzliche Aufmerksamkeit bei Kühlung und Kabelzugang.
Warum werden Blindplatten in Racks verwendet?
Blindplatten schließen ungenutzte Frontbereiche und verhindern, dass heiße Luft in die Ansaugbereiche der Geräte zurückströmt. Dadurch verbessert sich die Kühleffizienz.
Sollten schwere Geräte oben oder unten montiert werden?
Schwere Geräte sollten in der Regel unten im Rack montiert werden, um die Stabilität zu verbessern und das Kipprisiko bei Installation oder Wartung zu reduzieren.
Was sollte vor dem Hinzufügen neuer Geräte zu einem vorhandenen Rack geprüft werden?
Prüfen Sie verfügbaren Rackplatz, Tiefe, Tragfähigkeit, Stromkapazität, Kühlung, Kabelwege, Erdung, Netzwerkports, USV-Last und ob die Dokumentation aktualisiert werden muss.
