Dieses Handbuch zeigt zwei Methoden zur Überprüfung der IP-Adresse von Geräten der BHP-SOS10-Serie: Sprachübertragung über DSS-Taste und IP-Scan-Tool. Es enthält Gerätevorbereitung, Netzwerkverbindung und Schritt-für-Sch
Bei der Verwendung des Geräts müssen Sie zuerst die IP-Adresse des Geräts ermitteln. Sie können die in diesem Dokument beschriebenen Methoden zur Überprüfung der IP-Adresse des Geräts verwenden.
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① Ein BHP-SOS10/BHP-SOS10V/BHP-SOS10D Gerät, ein PoE-Switch (oder DC-Netzteil). Schließen Sie das Gerät an den Switch an.
② Ein Debugging-Computer, der an denselben Switch angeschlossen ist, um die Netzwerkkonnektivität zwischen Computer und Gerät sicherzustellen.

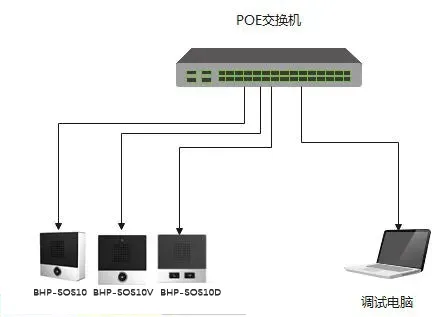

Schließen Sie das BHP-SOS10/BHP-SOS10V/BHP-SOS10D an den Switch an, und verbinden Sie den Computer mit demselben Switch, um die Netzwerkkommunikation zwischen Computer und Gerät sicherzustellen. Das Verbindungsdiagramm ist unten dargestellt.
Abbildung 1
Wenn die IP-Adresse des Geräts dynamisch bezogen oder vergessen wurde, können Sie sie über zwei Methoden abfragen: Sprachausgabe oder IP-Scan-Tool. Im Folgenden werden diese beiden Methoden detailliert vorgestellt.
Das Gerät kann die IP-Adresse über die DSS-Taste ausgeben und abfragen. Die Schritte zum Abfragen der IP-Adresse mithilfe der Sprachausgabe lauten wie folgt:
① Geräteverbindung: Schließen Sie den WAN-Port des BHP-SOS10/BHP-SOS10V/BHP-SOS10D gemäß Abbildung 2 an den PoE-Switch an. Warten Sie, bis das Gerät gestartet ist und im Standby-Modus ist (30 Sekunden nach dem Einschalten).
② Wenn die Netzwerkumgebung eine IP dynamisch beziehen kann: Halten Sie die in Abbildung 2 gezeigte Taste ca. 5 Sekunden gedrückt. Nachdem Sie den Hinweiston gehört haben, drücken Sie die Taste schnell einmal. Das Gerät gibt die aktuelle IP-Adresse automatisch aus.
③ Wenn die Netzwerkumgebung keine IP dynamisch beziehen kann: Halten Sie die in Abbildung 2 gezeigte Taste ca. 5 Sekunden gedrückt. Nachdem Sie den Hinweiston gehört haben, drücken Sie die Taste schnell dreimal. Das Gerät wechselt seinen Netzwerkmodus. Nach Abschluss des Wechsels gibt das Gerät die aktuelle IP-Adresse automatisch aus.
Abbildung 2
Neben der eigenen Sprachausgabe des Geräts können Sie auch ein IP-Scan-Tool verwenden, um die IP des Geräts abzufragen. Im Folgenden wird die Verwendung des IP-Adressen-Scan-Tools beschrieben:
① Besuchen Sie die offizielle Website (fanvil.com), laden Sie das IP-Adressen-Scan-Tool herunter und installieren Sie es auf Ihrem Computer.

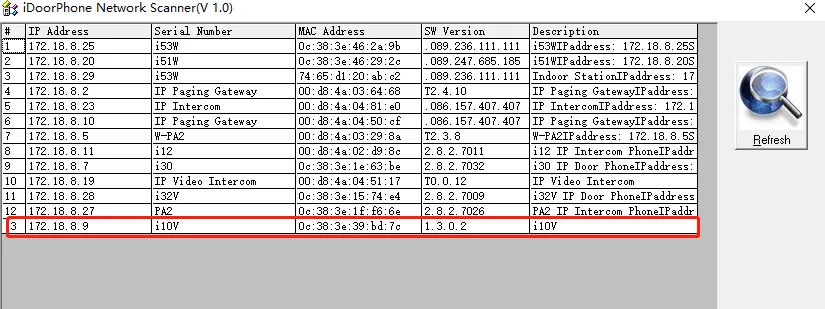

② Stellen Sie die IP-Adresse des Computers auf das gleiche Netzwerksegment wie das Gerät ein. Klicken Sie auf Aktualisieren, um alle Industriegeräte im gleichen LAN-Segment zu erkennen und deren entsprechendes Modell und IP-Adresse anzuzeigen, wie in Abbildung 3 dargestellt.
Abbildung 3
