Das BK-DAB-PA2S SIP-Gateway kann mit einer Kamera zusammenarbeiten, um Videoanrufe und andere visuelle Kommunikationsfunktionen zu unterstützen. Abhängig von der Installationsmethode kann die Kamera entweder im lokalen oder im externen Modus angeschlossen werden. Dieser Artikel erklärt, wie die Hardwareverbindung und die Webkonfiguration für beide Optionen durchgeführt werden.
BK-DAB-PA2S SIP-Gateway
① Ein BK-DAB-PA2S SIP-Gateway, ein PoE-Switch (oder Gleichstromversorgung) und eine Hikvision-Kamera. Verbinden Sie die Geräte mit demselben Switch.
② Ein Konfigurations-PC, der mit demselben Switch verbunden ist, um die Netzwerkkommunikation zwischen PC und Gerät sicherzustellen.
③ Ein BK-DAB-PA2S-KIT, das an das Endgerät angeschlossen ist.
Verbinden Sie das Gerät mit dem Switch und verbinden Sie den PC mit demselben Switch, damit PC und Gerät über dasselbe Netzwerk kommunizieren können. Siehe Abbildung 1.
Abbildung 1
Schließen Sie das BK-DAB-PA2S-KIT an das Gerät an

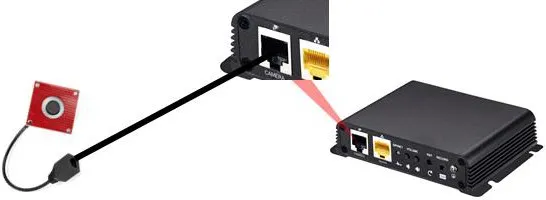

Verwenden Sie ein Ethernet-Kabel, um das BK-DAB-PA2S-KIT mit dem CAMERA-Port des PA2 SIP-Gateways zu verbinden, wie in Abbildung 2 gezeigt.
Abbildung 2
Stellen Sie die Kamera auf lokalen Modus ein
① Melden Sie sich nach dem Erhalt der Geräte-IP-Adresse an der Weboberfläche an und gehen Sie zu Gegensprechanlageneinstellungen - Videoeinstellungen. Ändern Sie den Kamerverbindungstyp auf Lokal. Das Gerät wird automatisch neu gestartet.

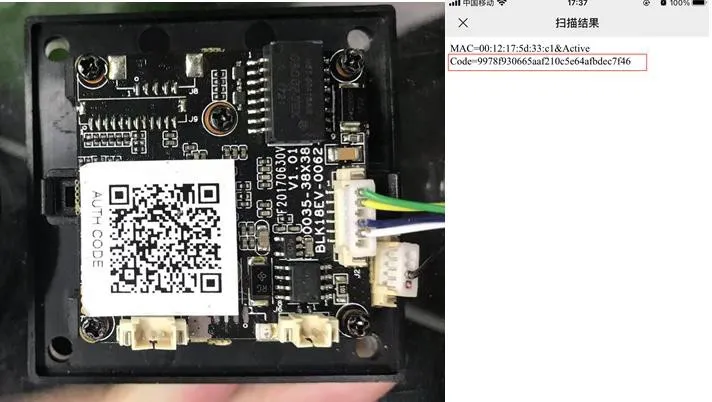

② Auf der Rückseite des BK-DAB-PA2S SIP-Gateways befindet sich ein QR-Code. Scannen Sie ihn mit WeChat, um den Authentifizierungscode zu erhalten, wie in Abbildung 3 gezeigt.

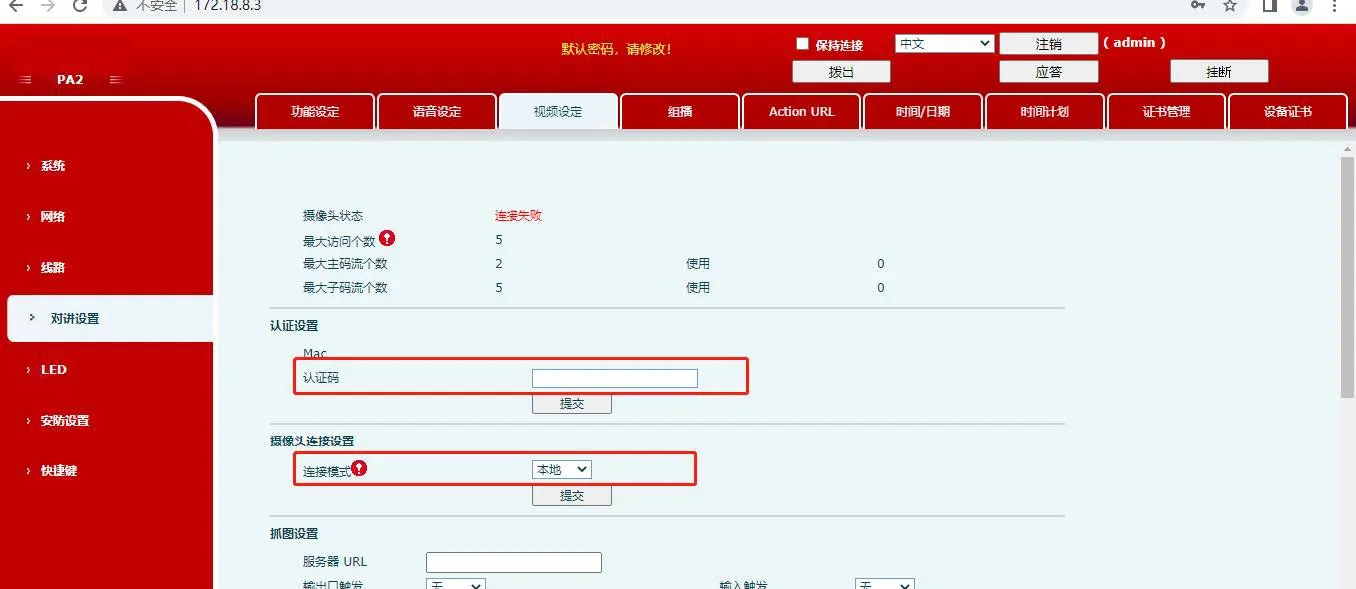

③ Geben Sie auf der Seite Gegensprechanlageneinstellungen - Videoeinstellungen den Authentifizierungscode unter Authentifizierungseinstellungen ein. Siehe Abbildung 4 für die Beispielkonfiguration.
Abbildung 3
Abbildung 4
① Melden Sie sich nach dem Erhalt der Geräte-IP-Adresse an der Weboberfläche an und öffnen Sie Gegensprechanlageneinstellungen - Videoeinstellungen. Ändern Sie den Kamerverbindungstyp auf Extern. Das Gerät wird automatisch neu gestartet.

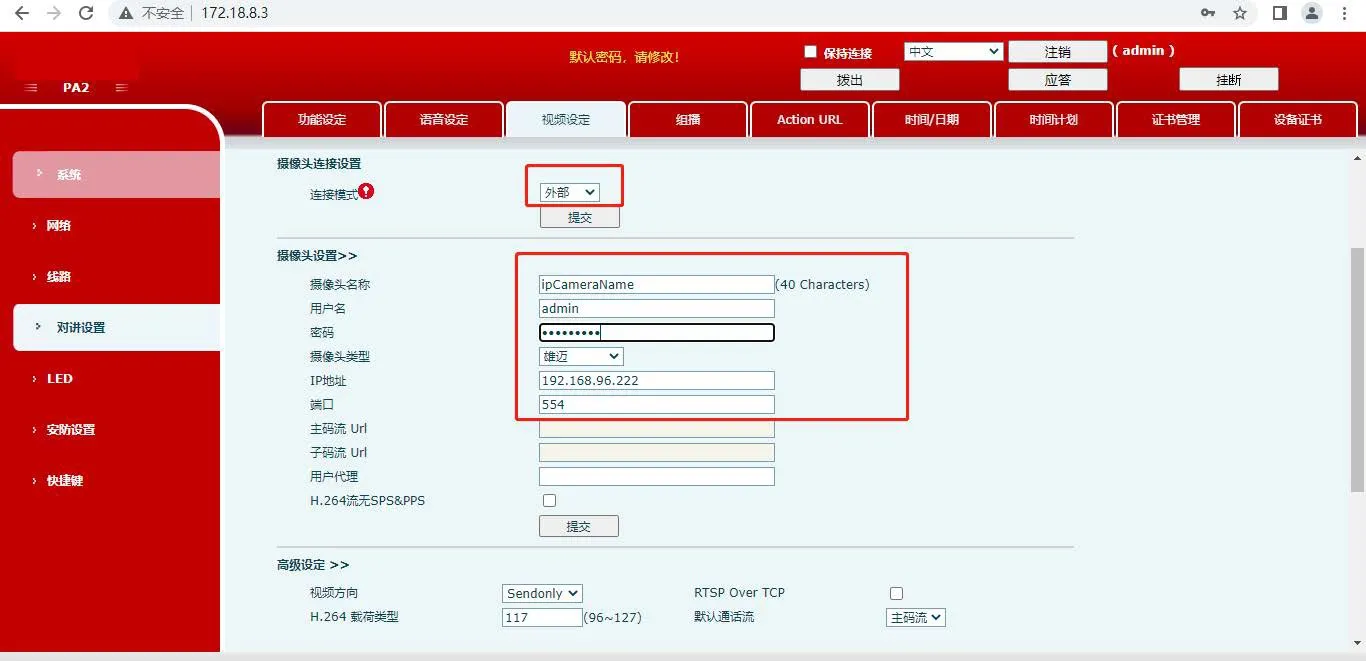

② Kehren Sie nach dem Neustart zu Gegensprechanlageneinstellungen - Videoeinstellungen zurück und geben Sie die Details der externen Kamera ein, einschließlich IP-Adresse, Benutzername, Passwort, Portnummer und Kameramarke.
Die Beispielkonfiguration ist in Abbildung 5 dargestellt.
