Erfahren Sie, wie Sie Becke-Gegensprechanlagen an einen externen Verstärker oder einen leistungsfähigen Lautsprecher anschließen, mit modellspezifischen Verdrahtungsanleitungen für Bi12-, SOS-Gegensprechanlagen und Funkr
In manchen Anwendungsumgebungen reicht die Lautstärke des eingebauten Lautsprechers einer Gegensprechanlage möglicherweise nicht aus. In diesen Fällen kann ein externer Verstärker oder ein Aktivlautsprecher hinzugefügt werden. Da die Anschlusspunkte je nach Modell variieren, erklärt diese Anleitung, wie verschiedene Gegensprechanlagen-Geräte an einen externen Verstärker oder Aktivlautsprecher angeschlossen werden.
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. Ein Becke-Gegensprechgerät (in diesem Dokument wird BHP-S0S16V als Beispiel verwendet), ein PoE-Switch oder DC-Netzteil und ein Aktivlautsprecher. Verbinden Sie das Gerät mit dem Switch.
2. Ein PC für die Einrichtung und Tests. Verbinden Sie den PC mit demselben Switch und stellen Sie sicher, dass PC und Gerät über das Netzwerk kommunizieren können.
Verbinden Sie den BHP-S0S16V mit dem Switch und verbinden Sie den PC mit demselben Switch. Stellen Sie sicher, dass das Netzwerk zwischen PC und Gerät erreichbar ist. Ein typisches Verbindungsbeispiel ist in Abbildung 1 dargestellt.
Abbildung 1. Verbindungsdiagramm von Gerät und PC
Verschiedene Gegensprechmodelle verwenden unterschiedliche Anschlusspunkte für externe Aktivlautsprecher. Die folgenden Abschnitte erklären die Anschlussmethode für jede Modellgruppe.

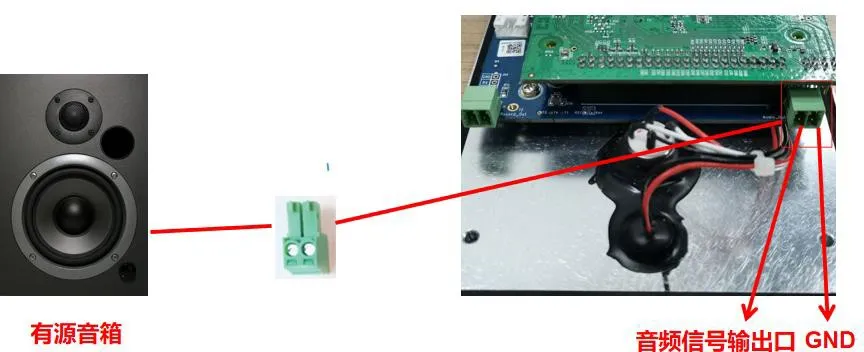

Verwenden Sie für das Bi12 die Schnittstelle Audio_out, um einen Aktivlautsprecher anzuschließen, wie in Abbildung 2 gezeigt. Der linke Anschluss ist der Audio-Signalausgang, der über die Anschlussklemme mit dem Audio-Eingangskabel des Aktivlautsprechers verbunden werden sollte. Der rechte Anschluss ist GND, der mit dem gemeinsamen Masseanschluss des Aktivlautsprechers verbunden werden sollte.
Abbildung 2. Bi12-Anschluss an einen Aktivlautsprecher

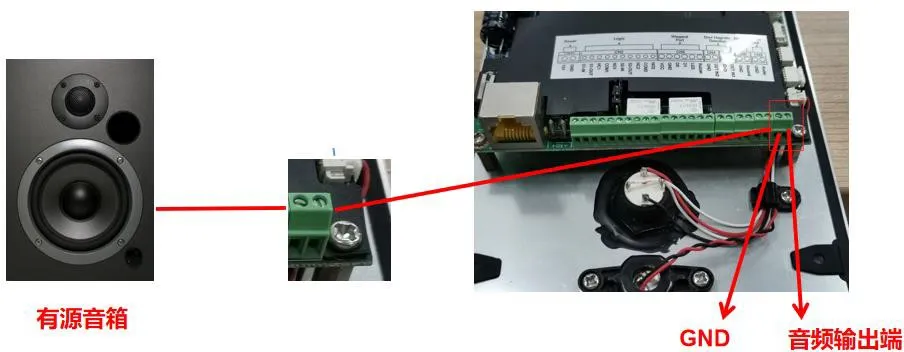

Verwenden Sie für den BHP-S0S16V die Schnittstelle Line out, um einen Aktivlautsprecher anzuschließen, wie in Abbildung 3 gezeigt. Der rechte Anschluss ist der Audioausgang und sollte mit dem Audio-Eingangskabel des Aktivlautsprechers verbunden werden. Der linke Anschluss ist GND und sollte mit dem gemeinsamen Masseanschluss des Aktivlautsprechers verbunden werden.
Abbildung 3. Verdrahtungsreferenz für Aktivlautsprecher am BHP-S0S16V

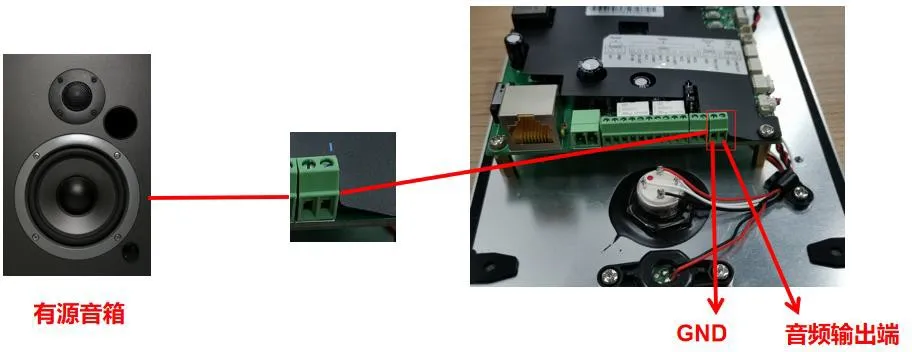

Eine zusätzliche Verdrahtungsreferenz für den BHP-S0S16V ist in Abbildung 4 dargestellt.
Abbildung 4. Zusätzliche Verdrahtungsreferenz für Aktivlautsprecher am BHP-S0S16V

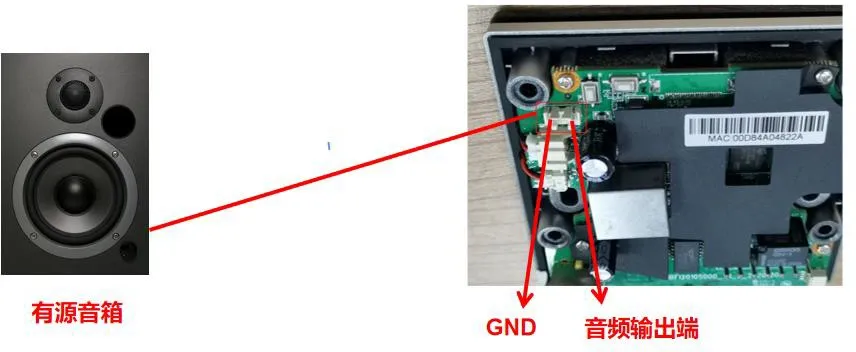

Für die Serien BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V und BHP-SOS11V2 ist die Anschlussposition für den Aktivlautsprecher in Abbildung 5 dargestellt. Hier wird der i10SV als Beispiel verwendet. Der rechte Anschluss ist der Audioausgang und sollte mit dem Audio-Eingangskabel des Aktivlautsprechers verbunden werden. Der linke Anschluss ist GND und sollte mit dem gemeinsamen Masseanschluss des Aktivlautsprechers verbunden werden. Abbildung 6 kann auch als Nahaufnahme-Verdrahtungsreferenz verwendet werden.
Abbildung 5. i10SV-Anschluss an einen Aktivlautsprecher

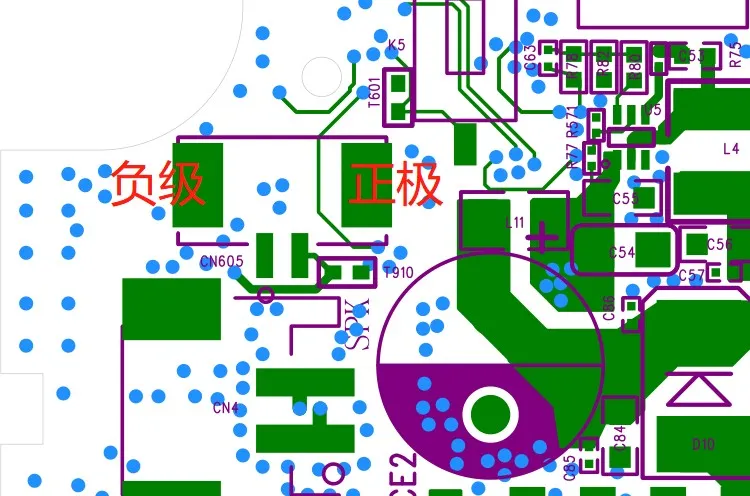

Abbildung 6. Nahaufnahme des Audioausgangsports des BHP-SOS10V

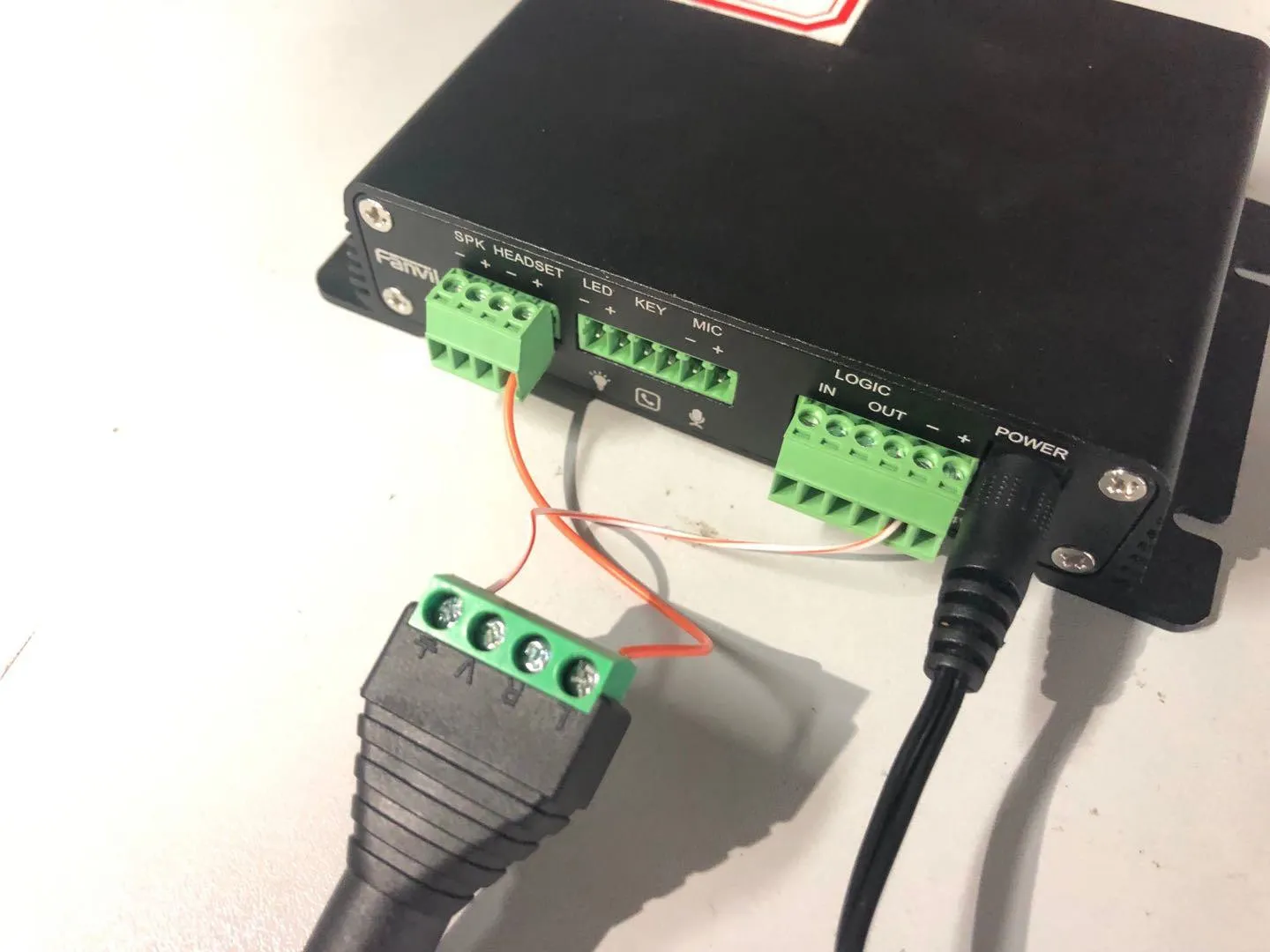

Für den BK-DAB-PA2 ist die Anschlussposition für einen Aktivlautsprecher in Abbildung 7 dargestellt. Die Schnittstelle HEADSET wird als Audio-Signalausgang des Lautsprechers verwendet.
Der HEADSET-Ausgang ist differenziell. Wenn das angeschlossene Gerät einen differenziellen Eingang verwendet, verbinden Sie HEADSET+, HEADSET- und die Betriebserde GND (POWER-). Wenn das angeschlossene Gerät einen Single-Ended-Eingang verwendet, verbinden Sie HEADSET+ und die Betriebserde GND (POWER-).
Abbildung 7. BK-DAB-PA2-Anschluss an einen Aktivlautsprecher

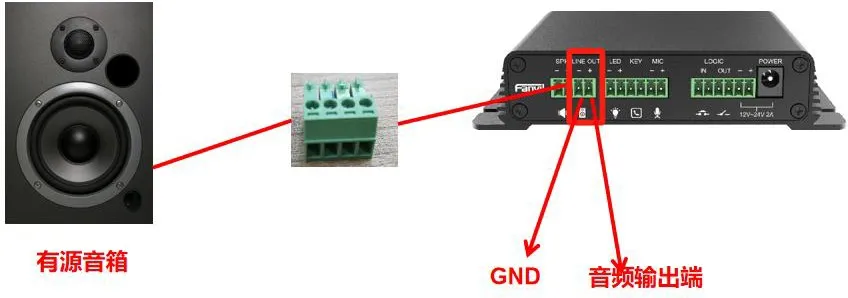

Verwenden Sie für den BK-DAB-PA2S die Schnittstelle Line out, um einen Aktivlautsprecher anzuschließen, wie in Abbildung 8 gezeigt. Der rechte Anschluss ist der Audio-Signalausgang und sollte über die Anschlussklemme mit dem Audio-Eingangskabel des Aktivlautsprechers verbunden werden. Der linke Anschluss ist GND und sollte mit dem gemeinsamen Masseanschluss des Aktivlautsprechers verbunden werden.
Abbildung 8. BK-DAB-PA2S-Anschluss an einen Aktivlautsprecher

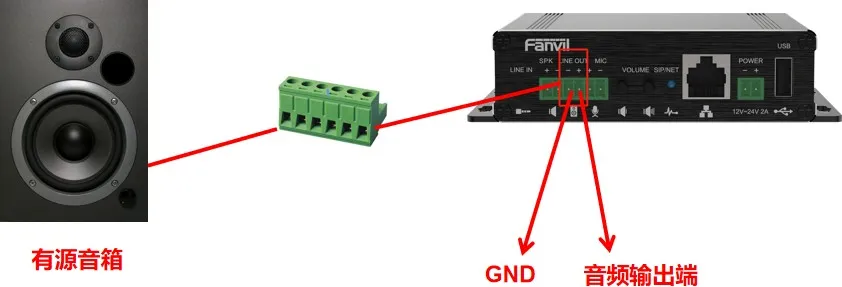

Verwenden Sie für den BK-DAB-PA3 die Schnittstelle Line out, um einen Aktivlautsprecher anzuschließen, wie in Abbildung 9 gezeigt. Der Audio-Signalausgang sollte über die Anschlussklemme mit dem Audio-Eingangskabel des Aktivlautsprechers verbunden werden, und GND sollte mit dem gemeinsamen Masseanschluss des Aktivlautsprechers verbunden werden.
Abbildung 9. BK-DAB-PA3-Anschluss an einen Aktivlautsprecher
