In dieser Anleitung wird erklärt, wie man den Audioausgang eines externen Verstärkers auf industriellen SIP-Gegensprechanlagen mit Audio Out / Line Out und Relais Trigger Modi mit vollständiger Verkabelung und Web UI Ein
Wenn Industrieanlagen an einen externen Verstärker angeschlossen sind, können Sie je nach Anwendungsszenario steuern, ob Audio an den Verstärker ausgegeben wird. Während normaler Gespräche sollte der Verstärker AUS sein und nur der eingebaute Lautsprecher verwendet werden. Während Durchsagen oder Notfällen muss der Verstärker aktiviert werden. Dieses Dokument beschreibt zwei Steuerungsmethoden für verschiedene Gerätemodelle.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① Ein unterstütztes Gerät (BHP‑SOS16V als Beispiel), PoE-Switch (oder DC-Netzteil), ein Verstärker, ein Lautsprecher. Verbinden Sie den Verstärker mit dem Gerät und den Lautsprecher mit dem Verstärker. Verbinden Sie das Gerät mit dem Switch.
② Ein Debugging-Computer, der mit demselben Switch verbunden ist, um die Netzwerkkonnektivität sicherzustellen.
Verbinden Sie den BHP‑SOS16V und den Computer mit demselben Switch. Das Verbindungsdiagramm ist in Abbildung 1 dargestellt.

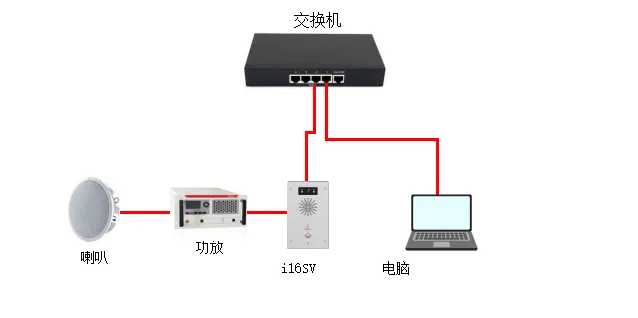

Abbildung 1 Verbindungsdiagramm von Gerät und Computer
Die Verstärkerausgabe kann entweder durch Aktivieren der Audio-Out-Schnittstelle oder durch Verwendung eines Relais zum Ein-/Ausschalten des Verstärkers gesteuert werden. Beide Methoden werden im Folgenden erläutert.
Diese Methode gilt für: BHP‑SOS10er, BHP‑SOS11er, BHP‑SOS16er Reihe, BK‑ROIP‑PA2, PA2S, PA3.
Hinweis: BK‑ROIP‑PA2/PA2S verwenden die Headset-Schnittstelle; PA3 verwendet Line Out. i10/i11 Reihe benötigt kundenspezifische 2-polige MX1.25-Verdrahtung.
Konfigurieren Sie über die Weboberfläche:
(1) Melden Sie sich an der Weboberfläche an (Standard-Benutzername/Passwort: admin).
(2) Gehen Sie zu Gegensprech-Einstellungen → Medieneinstellungen → Medieneinstellungen.
Setzen Sie Externen Lautsprecher aktivieren auf Freisprechen & Line Out.
Setzen Sie Line Out Auslösestatus auf Gegensprech-Empfänger.
Parameterbeschreibungen:
Freisprechen & Line Out: Aktiviert sowohl Freisprech- als auch Line-Out-Audio.
Line Out Auslösestatus:
Klingeln: Auslösen beim Klingeln
Anrufer (Sprechen): Auslösen beim Tätigen von Anrufen
SIP-Empfänger (Sprechen): Auslösen beim Empfang von SIP-Anrufen
Multicast-Empfänger: Auslösen beim Empfang von Multicast
Gegensprech-Empfänger: Auslösen beim Empfang von Gegensprechanrufen

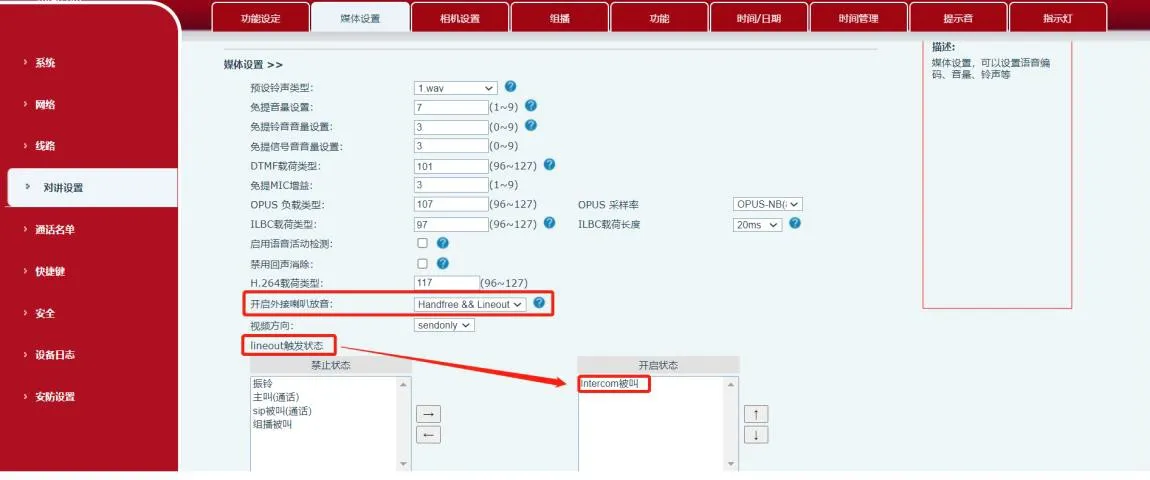

Abbildung 2 Audio-Out-Steuerungsdiagramm
Diese Methode gilt für alle aufgeführten Modelle, einschließlich BHP‑SOS12. (1) Spezifikationen der Ausgangsanschlüsse
| Modell | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| Ausgangsanschlüsse | 2 | 2 | 1 | 1 |
| Nennwerte | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) Verdrahtung des Verstärkers (Trockenkontakt-Beispiel)
① Für BHP‑SOS16V externes Stromversorgungsmodus: Verbinden Sie die Pins 2‑3 von JP1, lassen Sie die Pins 1 und 4 unverbunden, wie in Abbildung 3 gezeigt.

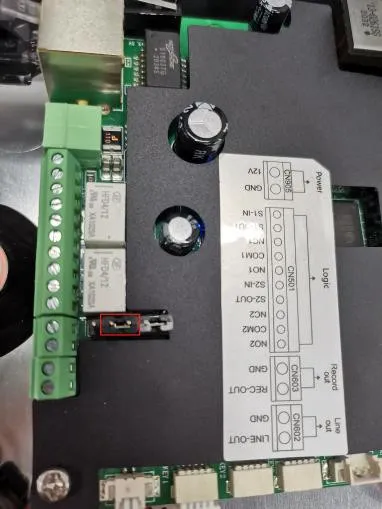

Abbildung 3 Jumper-Verbindungsdiagramm
② Verdrahtung:
- Strom positiv → Verstärker positiv
- Strom negativ → Gerät COM
- Verstärker negativ → Gerät NC

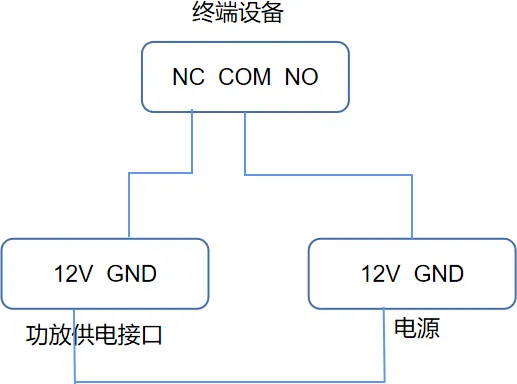

Abbildung 4 Verstärker-Verdrahtungsdiagramm
③ Audio-Verdrahtung:
- Verstärker Audio links → Gerät Audio Out +
- Verstärker GND → Gerät GND

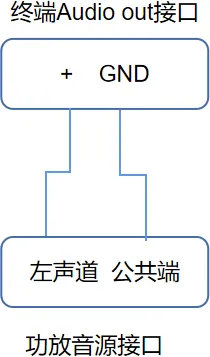

Abbildung 5 Audio-Eingangsverdrahtung
(3) Konfiguration des Ausgangsanschlusses
① Gehen Sie zu Sicherheitseinstellungen → Einstellungen des Ausgangsanschlusses.
② Aktivieren Sie Ausgangsanschluss 1 (oder 2).
③ Aktivieren Sie Auslösung durch Anrufzustand und aktivieren Sie Gegensprech-Empfänger.

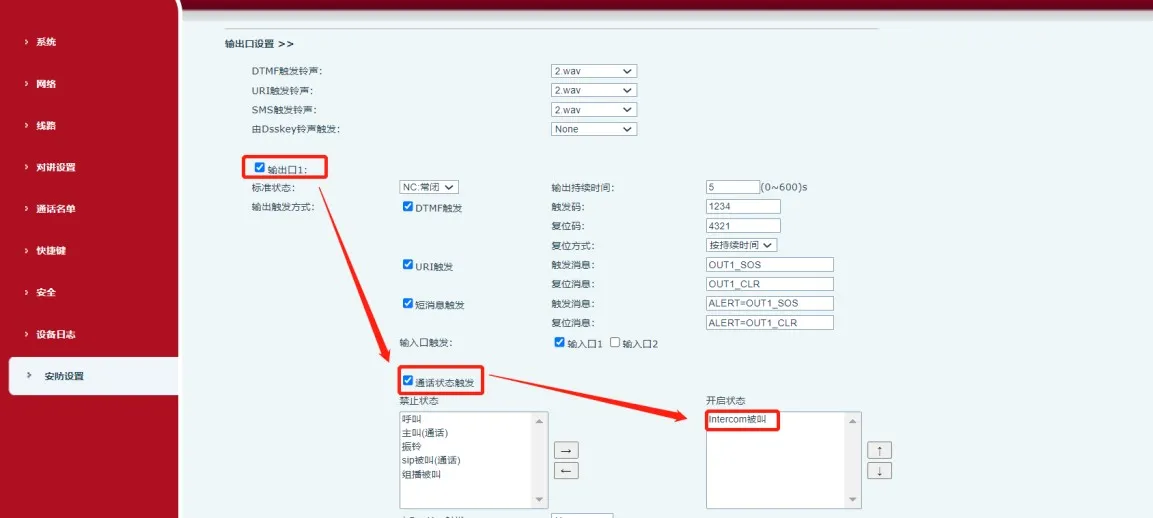

Abbildung 6 Konfiguration des Ausgangsanschlusses
Wenn das Gerät ein Gegensprech-Empfänger-Ereignis empfängt, schließen COM und NC und schalten den Verstärker ein.
