Diese Anleitung zeigt, wie man industrielle SIP-Gegensprechanlagen bei PortSIP Server registriert, einschließlich der Erstellung von Erweiterungen, der Serverkonfiguration und der Schritte zur SIP-Registrierung der Gerät
Wenn Geräte über registrierte SIP-Konten kommunizieren müssen, müssen Sie einen SIP-Server bereitstellen und die Konten auf den Geräten registrieren. Dieses Dokument beschreibt, wie industrielle Gegensprechgeräte auf einem PortSIP-Server registriert werden.
Alle industriellen Gegensprech- und SIP-Geräte.
① Ein industrielles Gegensprechgerät (BHP-SOS16V als Beispiel), ein PoE-Switch (oder DC-Netzteil), ein PortSIP-Server (installiert auf einem Windows-Computer). Verbinden Sie das Gerät mit dem Switch.
② Ein Debugging-Computer, der mit demselben Switch verbunden ist, um die Netzwerkkonnektivität zwischen Computer und Gerät sicherzustellen.
Verbinden Sie den BHP-SOS16V mit dem Switch, verbinden Sie den Computer mit demselben Switch und installieren Sie den PortSIP Server auf dem Computer. Das Verbindungsdiagramm ist in Abbildung 1 dargestellt.

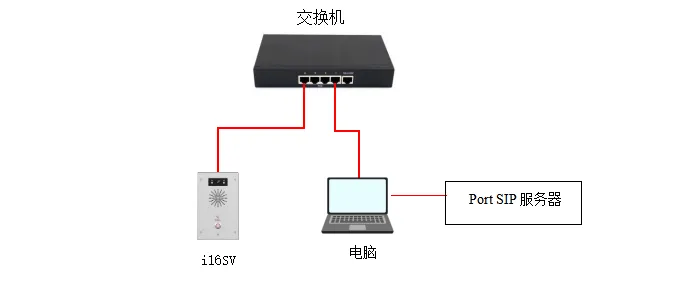

Abbildung 1 Verbindungsdiagramm von Gerät und Computer
Um ein Gerät auf dem PortSIP-Server zu registrieren, müssen Sie zuerst die Serverumgebung einrichten. Diese Anleitung verwendet einen unter Windows installierten PortSIP-Server als Beispiel.
(1) Erweiterung erstellen: Melden Sie sich an der Web-Oberfläche des Servers an, gehen Sie zu Call Manager — Extensions — klicken Sie auf Add, um eine neue Erweiterung zu erstellen.
Geben Sie die Erweiterungsnummer und das Passwort ein, um die Erstellung abzuschließen.

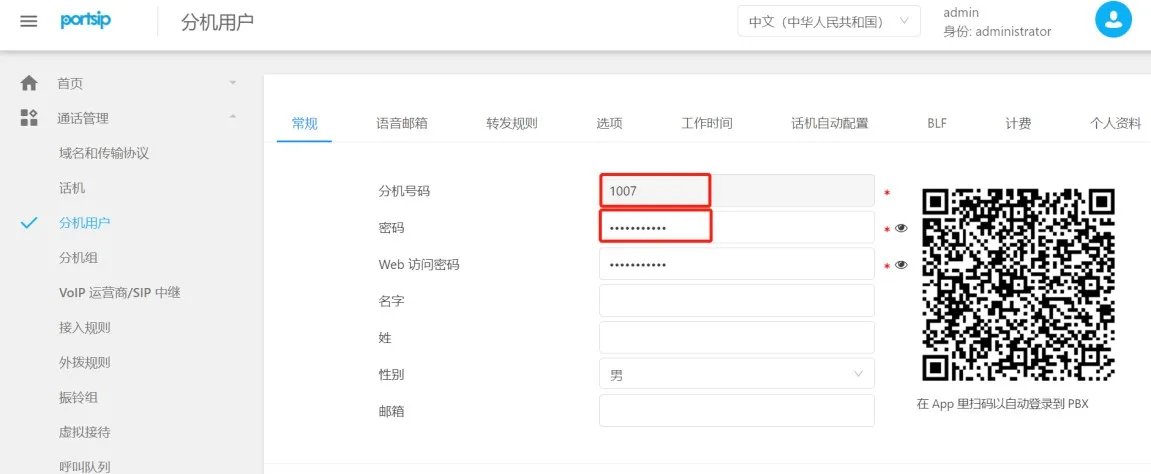

Abbildung 2 Erweiterungskonto hinzufügen
(2) Domain und Transportprotokoll prüfen: Gehen Sie zu Call Manager — Domains & Transports, um die SIP-Domain, das Transportprotokoll und die Portnummer anzuzeigen, wie in Abbildung 3 gezeigt.

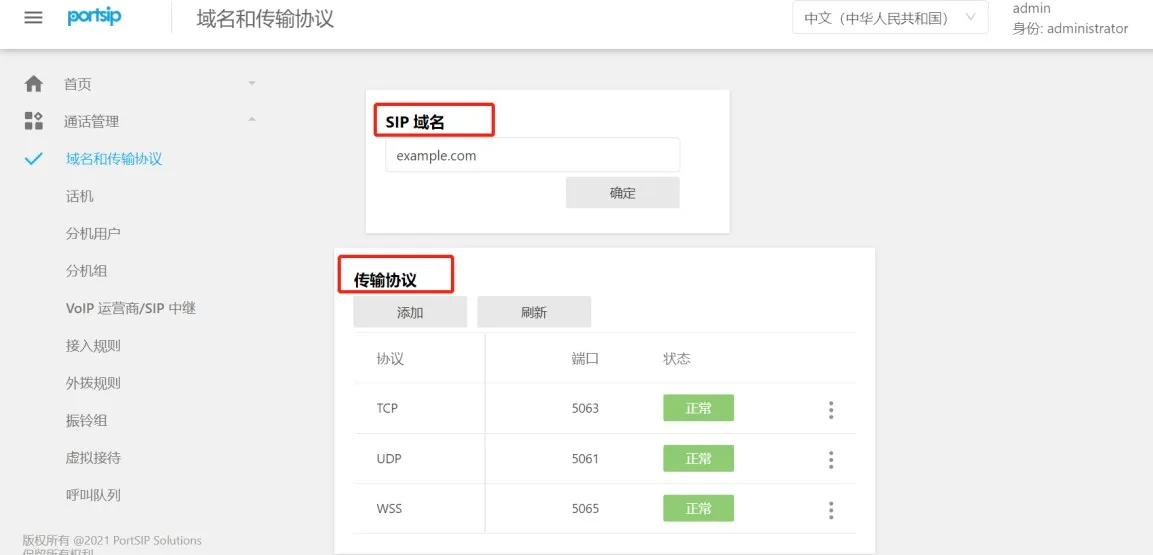

Abbildung 3 Server-Domain und Transportprotokoll anzeigen
Nachdem Sie die Erweiterung auf dem Server erstellt haben, konfigurieren Sie das Gerät für die Registrierung. Die Schritte sind wie folgt:
(1) Melden Sie sich am Gerät an: Geben Sie die IP-Adresse des Geräts in einen Browser ein und melden Sie sich mit Benutzername und Passwort an (Standard: admin/admin).
(2) Gehen Sie zur Weboberfläche des Geräts: Line — SIP — Registration Settings, konfigurieren Sie wie in Abbildung 4 gezeigt:
① Benutzername, Authentifizierungs-ID, Passwort: Verwenden Sie die auf dem PortSIP-Server erstellte Erweiterungsnummer und das Passwort;
② Serveradresse: Geben Sie die SIP-Domain von PortSIP ein;
③ Serverport und Transport: Geben Sie den Port und das Protokoll ein (UDP als Beispiel);
④ Proxy-Server und Port: Verwenden Sie die statische IP des PortSIP-Computers und den passenden Port.

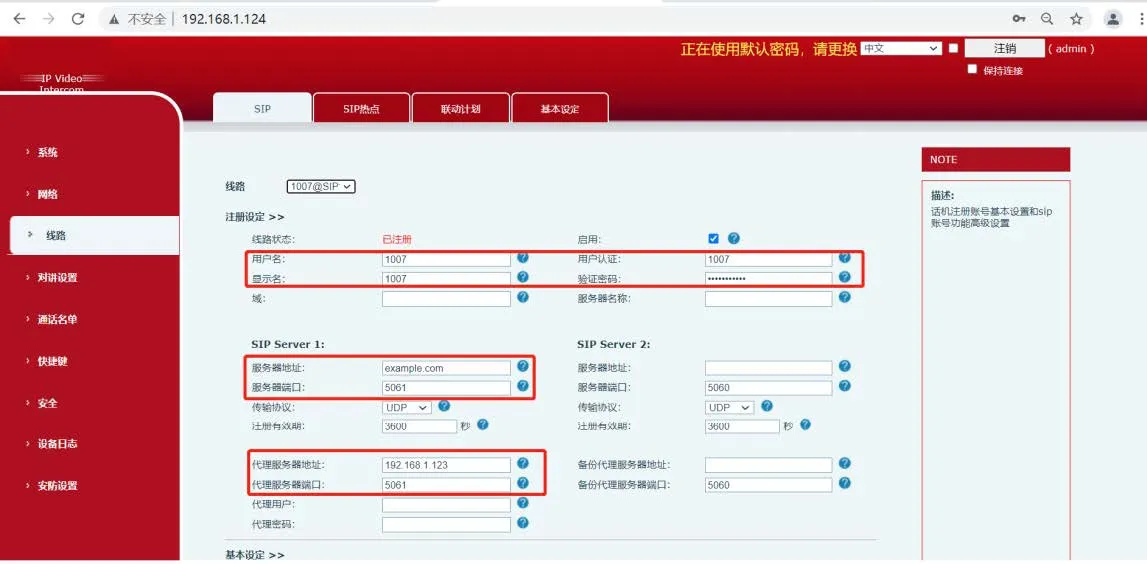

Abbildung 4 SIP-Registrierungsdiagramm
(3) Nach Eingabe der Informationen und Sicherstellung der Netzwerkkonnektivität wechselt der Leitungsstatus des Geräts zu Registered, was bedeutet, dass das Gerät erfolgreich auf dem SIP-Server registriert ist.
