In dieser Anleitung wird beschrieben, wie Sie die Kurzwahl über externe Tasten einrichten, die an den Eingangsanschluss von Gegensprechanlagen der BHP-SOS-Serie angeschlossen sind. Sie behandelt unterstützte Modelle, Ver
Wenn die integrierten Tasten von Gegensprechanlagen unzureichend sind oder spezielle Funktionen erforderlich sind, können externe Tasten zur Funktionserweiterung verwendet werden. Dieses Dokument enthält detaillierte Anweisungen zum Anschließen externer Tasten an Gegensprechanlagen für die Kurzwahlfunktion.
BHP-SOS10, BHP-SOS10V, BHP-SOS10D, BHP-SOS11, BHP-SOS11V, BHP-SOS16V.
① Ein Gerät unserer BHP-SOS10-Serie (unter Verwendung des BHP-SOS10 als Beispiel), ein PoE-Switch (oder DC-Netzteil). Schließen Sie das Gerät an den Switch an.
② Ein Debugging-Computer, der an denselben Switch angeschlossen ist, um die Netzwerkkonnektivität zwischen Computer und Gerät sicherzustellen.

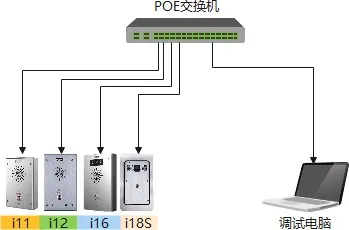

Schließen Sie das BHP-SOS10 an den Switch an, und verbinden Sie den Computer mit demselben Switch, um die Netzwerkkommunikation zwischen Computer und Gerät sicherzustellen. Das Verbindungsdiagramm ist in Abbildung 1 dargestellt.
Abbildung 1 Verbindungsdiagramm von Gerät und Computer
Zur Implementierung der Kurzwahl über den Eingangsport müssen Sie eine Taste an den Eingangsport anschließen und die Einstellungen auf der Web-Oberfläche des Geräts konfigurieren. Dieser Abschnitt enthält detaillierte Anweisungen zur Konfiguration.

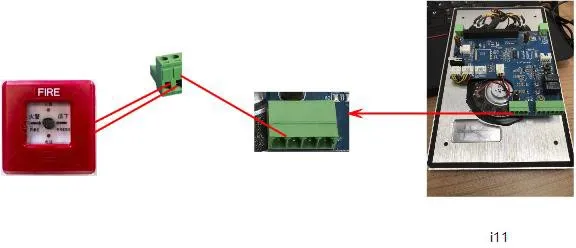

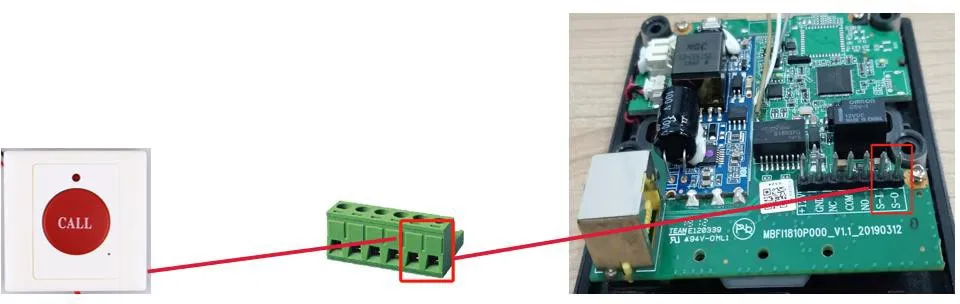

Anschluss der externen Taste: Verwenden Sie einen Klemmblock am Eingangsport des Geräts und schließen Sie die Taste an den entsprechenden Eingangsportklemme an, wie in Abbildung 2 dargestellt (unter Verwendung von i10 als Beispiel):
Abbildung 2 Verbindungsdiagramm der externen Taste
Nach dem Anschließen der Taste müssen Sie die Einstellungen auf der Web-Oberfläche des Geräts konfigurieren. Die detaillierten Konfigurationsschritte lauten wie folgt:
(1) Anmelden am Gerät: Geben Sie die IP-Adresse des Geräts in einen Browser ein, dann geben Sie Benutzernamen und Passwort ein, um sich anzumelden (Standard-Benutzername und Passwort sind admin);

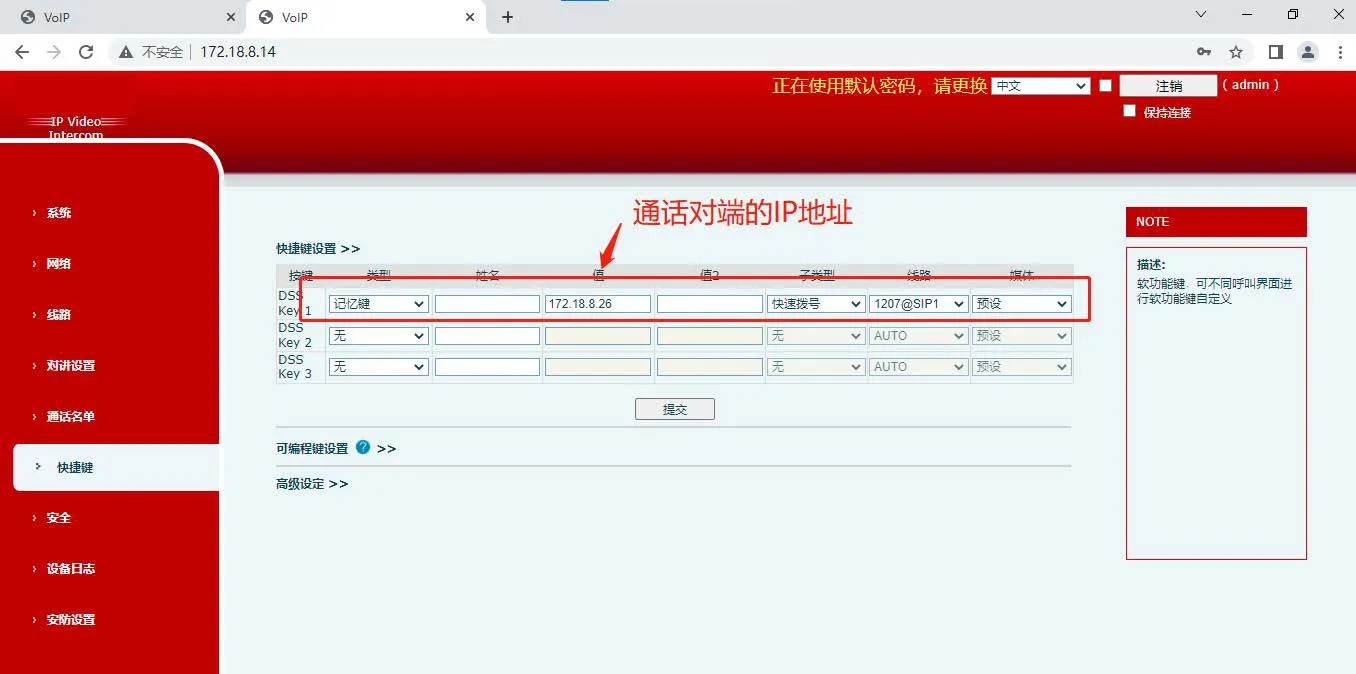

(2) Nach der Anmeldung navigieren Sie zu Kurzbefehle -- Kurzbefehlseinstellungen und konfigurieren Sie wie in Abbildung 3 dargestellt;
① Typ: Speichertaste auswählen;
② Name: Anpassen;
③ Wert: Geben Sie die IP-Adresse des Gegenübers oder das SIP-Konto ein (hier wird die IP-Adresse als Beispiel verwendet);
④ Untertyp: Kurzwahl auswählen;

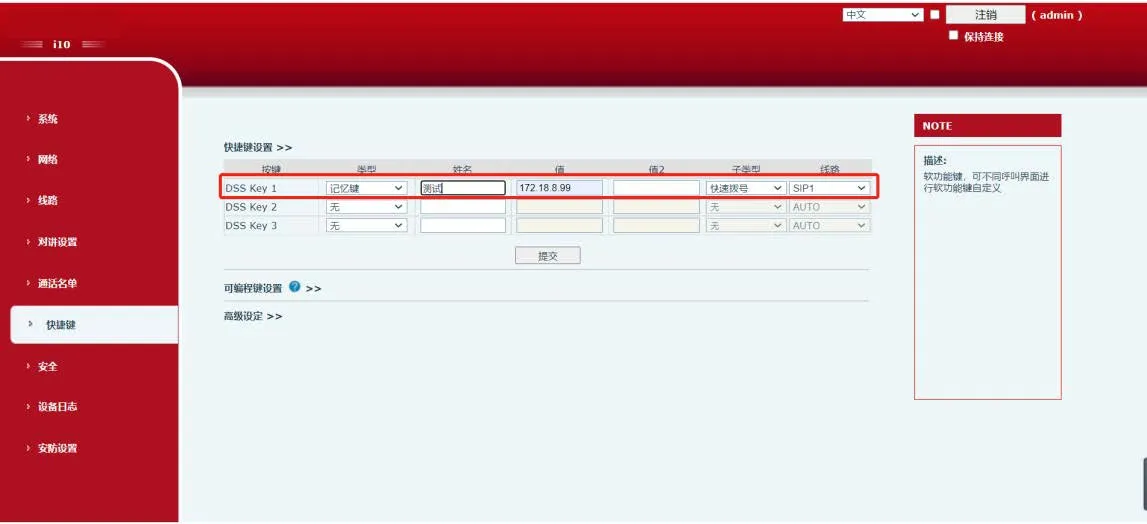

Abbildung 3 Konfigurationsdiagramm für Kurzbefehle

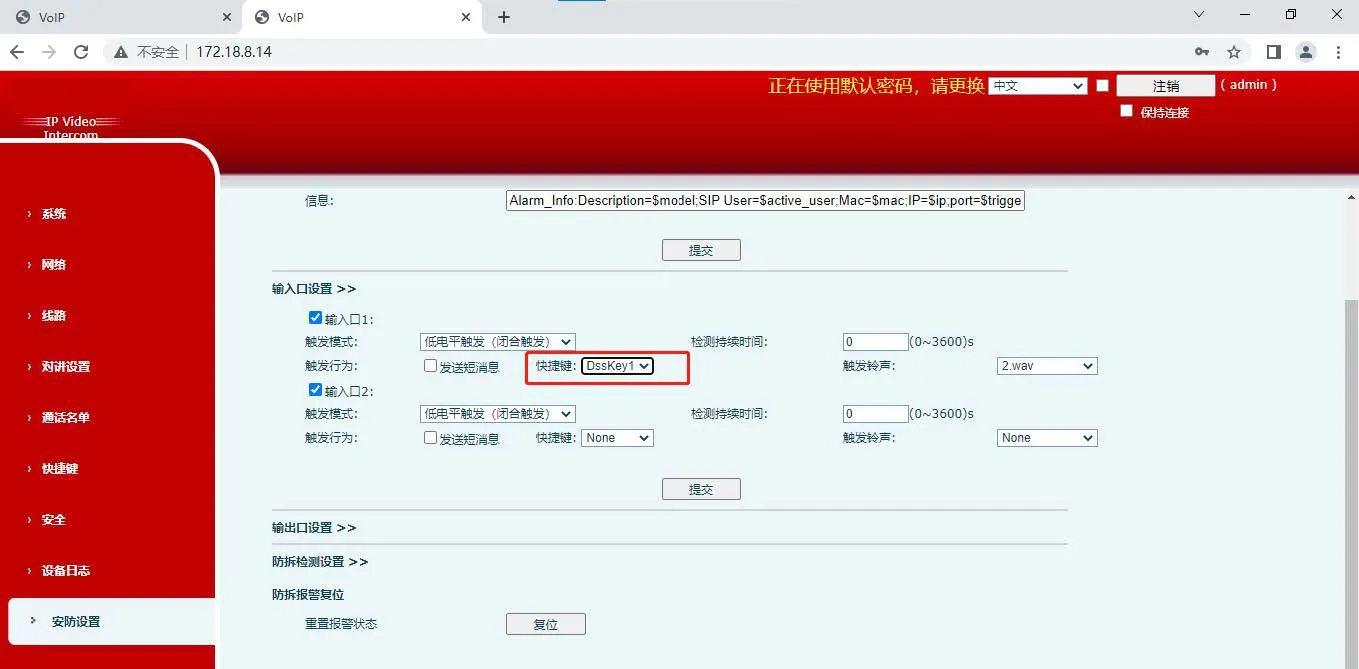

(3) Nach der Konfiguration des Kurzbefehls gehen Sie zu Sicherheitseinstellungen -- Eingangsport-Einstellungen des Geräts, aktivieren Sie Eingang 1 und wählen Sie den konfigurierten DssKey1 aus dem Kurzbefehl-Dropdown-Menü aus. Die Kurzwahlfunktion wird nach der Konfiguration aktiviert, wie in Abbildung 4 dargestellt.

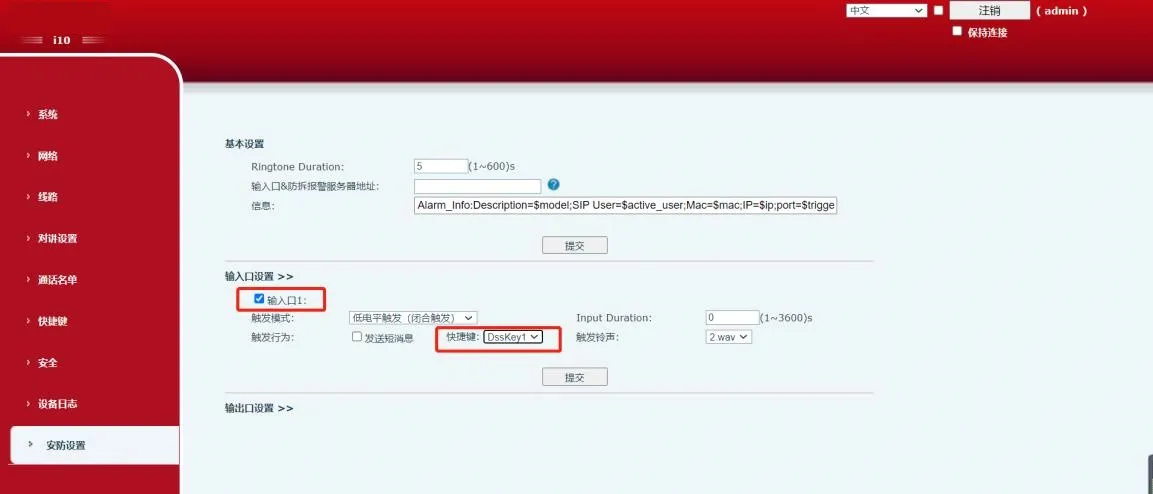

Abbildung 4 Konfigurationsdiagramm für den Eingangsport
