Zugangskontroll-/Gegensprechanlagen können mit IP-Kameras von Drittanbietern im lokalen Netzwerk verbunden werden. Während eines Anrufs mit der Gegenstelle kann das entfernte Ende gleichzeitig den Ton der Zugangskontroll-/Gegensprechanlage hören und das Video der verbundenen Kamera anzeigen. Dieses Dokument beschreibt, wie Fanvil Zugangskontroll- und Gegensprechanlagen mit IP-Kameras von Drittanbietern verbunden werden.
Gegensprechanlage: Bi12; Fanvil Sprach-Zugangskontrolle: BHP-SOS20, BHP-SOS23; Fanvil Gateway: BK-DAB-PA2; Zusätzliches Videotelefon: BF600S

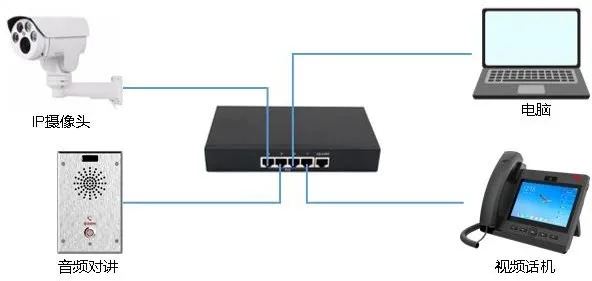

1. Eine Gegensprechanlage Bi12, ein Videotelefon BF600S und eine IP-Kamera, die alle an einen PoE-Switch angeschlossen sind, um eine normale Netzwerkkonnektivität sicherzustellen
2. Ein Debugging-Computer mit Netzwerkkommunikation zu allen anderen Geräten
In diesem Anwendungsszenario MUSS die IP-Kamera mit einer statischen IP-Adresse konfiguriert werden. Wenden Sie sich für spezifische Konfigurationsmethoden an den Hersteller der IP-Kamera. Hier nehmen wir Hikvision-Kameras als Beispiel:
<

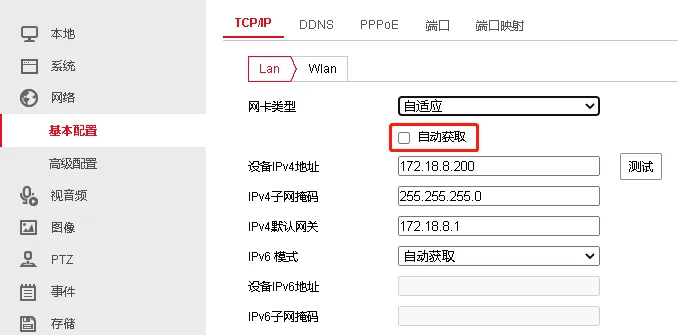

Deaktivieren Sie die Option “Automatisch beziehen” und geben Sie die IP-Adresse manuell ein

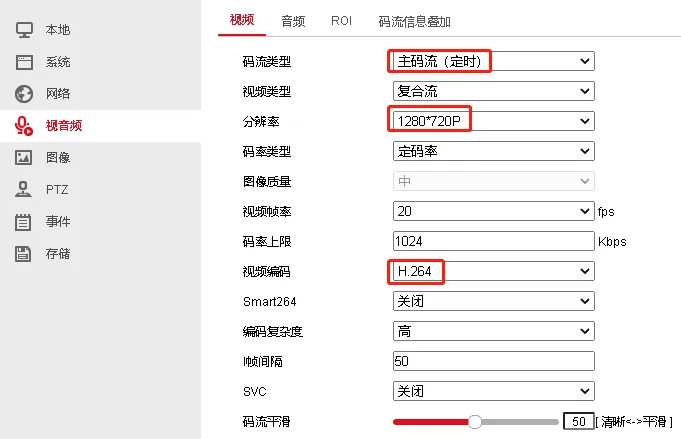

Die unterstützten Videospezifikationen für das BF600S Videotelefon lauten: H264-Kodierung, Auflösung 1080P oder niedriger; eine Auflösung von 720P oder niedriger wird empfohlen. Daher müssen Sie den von der Kamera verwendeten Stream und die Auflösung bestätigen. Am Beispiel von Hikvision-Kameras:
Bestätigen Sie, ob der verwendete Stream Hauptstream, Nebenstream oder Dritter Stream ist
Bestätigen Sie, dass der Kodierungstyp H264 ist
Bestätigen Sie, dass die Stream-Auflösung kleiner oder gleich der vom Videotelefon unterstützten Auflösung ist. In diesem Beispiel wird die empfohlene Videoauflösung 720P verwendet
Hinweis: Einige Videotelefone unterstützen nur H264, Basisprofil und VGA-Auflösung. Passen Sie in diesem Fall die Kamerakonfiguration entsprechend an. Das Basisprofil entspricht der niedrigen Kodierungskomplexität bei Hikvision-Kameras
Bei der Konfiguration der Audio-Gegensprechanlage zur Verbindung mit einer Kamera verwendet die Gegensprechanlage die RTSP-URL der Kamera, um den Videostream abzurufen. Das RTSP-URL-Format variiert je nach Hersteller, daher müssen Sie sich an den Kamerahersteller wenden, um die korrekte RTSP-URL zu erhalten. Am Beispiel von Hikvision-Kameras lautet die RTSP-URL:
rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Wo:
Rtsp ist der URL-Header, der eine RTSP-URL angibt
Admin:Fangwei123 sind der Benutzername und das Passwort für den Zugriff auf die RTSP-URL, normalerweise identisch mit den Web-Anmeldeinformationen der Kamera
IP-Adresse und Port sind die Zugriffsadresse der Kamera und der RTSP-Port
101 steht für Hauptstream, 102 für Nebenstream, 103 für Dritter Stream
Eine Liste von RTSP-URLs für gängige Kamerahersteller finden Sie in Abschnitt 4
Für Gegensprech- und PA-Geräte: Navigieren Sie zu WEB – Gegensprech-Einstellungen – Video-Einstellungen.
Für Zugangskontrollgeräte: Navigieren Sie zu WEB – Zugangskontroll-Einstellungen – Video-Einstellungen.

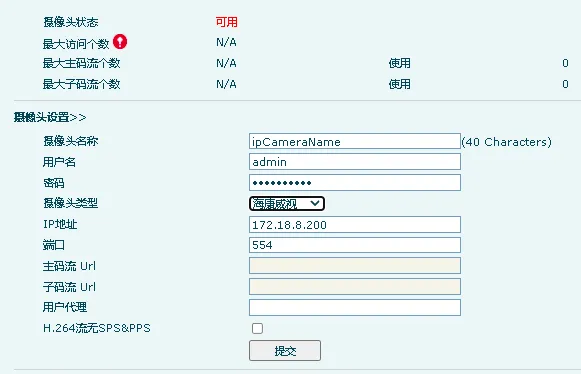

Für vorab kompatible Kameras konfigurieren Sie wie folgt:
<
Benutzername: Benutzername für den Zugriff auf den RTSP-Stream (identisch mit dem Web-Benutzernamen der Kamera)
Passwort: Passwort für den Zugriff auf den RTSP-Stream (identisch mit dem Web-Passwort der Kamera)
Wählen Sie den Kameratyp
IP-Adresse: IP-Adresse der Kamera
Port: RTSP-Port der Kamera

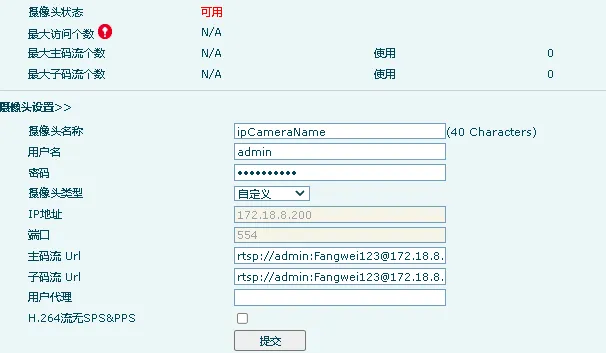

Wenn die verbundene Kamera nicht in der Typeliste enthalten ist, wählen Sie Benutzerdefiniert und geben Sie die RTSP-Stream-URL ein. Beispielformate:
Hauptstream: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Nebenstream: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102

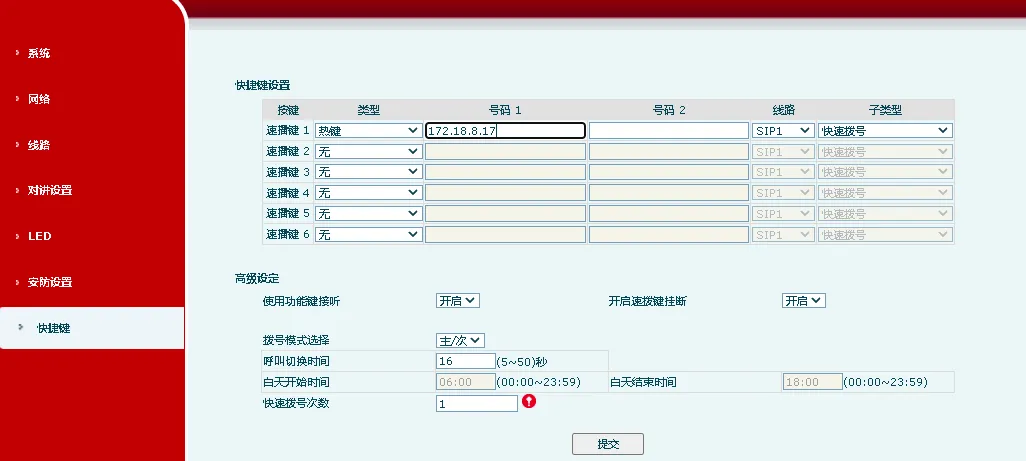

Kurzbefehle werden für Ein-Tasten-Anrufe von der Zugangskontrolle/Gegensprechanlage zum IP-Videotelefon verwendet. Vor der Verwendung ist eine Konfiguration erforderlich.
Kurzbefehlstyp: Hotkey
Nummer 1: Angerufene Nummer oder IP-Adresse
Untertyp: Kurzwahl
Weitere anrufbezogene Konfigurationen finden Sie in anderen Dokumenten.
Hikvision-Kameras:
Hauptstream: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Nebenstream: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102
Wo: admin:Fangwei123 sind Benutzername und Passwort; 101 = Hauptstream, 102 = Nebenstream, 103 = Dritter Stream
Dahua-Kameras:
Hauptstream: rtsp://benutzername:passwort@ip:port/cam/realmonitor?channel=1&subtype=0
Nebenstream: rtsp://benutzername:passwort@ip:port/cam/realmonitor?channel=1&subtype=1
Wo: benutzername:passwort sind die durch einen Doppelpunkt getrennten Anmeldeinformationen; subtype=0 = Hauptstream, subtype=1 = Nebenstream
XiongMai-Kameras:
Hauptstream: rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=0.sdp?
Nebenstream: rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=1.sdp?
