Erfahren Sie, wie Sie einen Echo-Selbsttest auf industriellen Gegensprechanlagen und Zugangskontrollgeräten mit Active URI, HTTP API, Zeitplanplanung oder SIP-Nachrichten durchführen, um den Lautsprecher- und Mikrofonsta
In einigen industriellen Anwendungen kann es erforderlich sein, den Lautsprecher und das Mikrofon des Geräts automatisch zu überprüfen. Dies geschieht über die Echo-Selbsttestfunktion. Das Prinzip ist einfach: Das Gerät gibt Audio über den Lautsprecher aus und zeichnet es über das Mikrofon auf, um zu überprüfen, ob sowohl Lautsprecher als auch Mikrofon ordnungsgemäß funktionieren. Die folgenden Abschnitte erklären, wie der Sprachselbsttest auf Industrie-Geräten durchgeführt wird.
Zugangskontrolle, Gegensprechanlagen und andere industriespezifische Endgeräte.
① Ein Gegensprechgerät (in diesem Leitfaden wird das i12 als Beispiel verwendet), ein PoE-Switch oder eine Gleichstromversorgung und ein Yunyi-Server. Verbinden Sie das Gerät mit dem Switch.
② Ein Konfigurations-PC und ein Server, die mit demselben Switch verbunden sind, mit bestätigter Netzwerkkommunikation zwischen PC und Gerät.

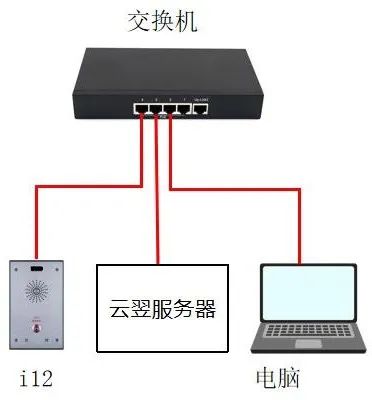

Verbinden Sie das i12 mit dem Switch, verbinden Sie den Server mit demselben Switch und verbinden Sie den PC ebenfalls mit diesem Switch, um sicherzustellen, dass PC und Gerät über das Netzwerk kommunizieren können, wie unten gezeigt.
Der Echo-Selbsttest kann auf verschiedene Arten implementiert werden. Jede Methode wird unten erläutert.
Der aktive URI funktioniert, indem eine HTTP-GET-Anforderung von einer entfernten Konsole gesendet wird. Das Gerät verfügt über einen integrierten HTTP-Server, der die Anforderung analysiert und den Befehl ausführt, was eine Fernsteuerung des Geräts ermöglicht.
Das Testformat lautet:http://Device_IP/cgi-bin/ConfigManApp.com?key=ECHO_TEST
① Geräte-IP: die IP-Adresse des zu testenden Geräts. In diesem Beispiel ist die IP-Adresse 172.18.8.15.
② Zurückgegebenes Ergebnis: wenn sowohl Lautsprecher als auch Mikrofon angeschlossen sind und ordnungsgemäß funktionieren, ist das Ergebnis success. Wenn der Lautsprecher oder das Mikrofon getrennt oder beschädigt ist, ist das Ergebnis Failure.
Beispiel: Geben Sie die folgende Adresse in die Adressleiste des Browsers ein. Wenn der Lautsprecher und das Mikrofon des Geräts normal funktionieren, lautet das zurückgegebene Ergebnis success, wie in Abbildung 1 gezeigt.
http://172.18.8.15/cgi-bin/ConfigManApp.com?key=ECHO_TEST
Die HTTP-API ist für die Integration mit Drittanbieteranwendungen oder Verwaltungssystemen konzipiert. Das Gerät fungiert als HTTP-Server und stellt API-Dienste über die URL http://ip/xmlservice bereit. Eine Drittanbieteranwendung fungiert als HTTP-Client und sendet eine HTTP-POST-Anforderung mit XML-Inhalt.
Das Format der HTTP-API-Anforderung ist wie folgt:
① Anforderung Client -> Server:
Dies zeigt an, dass der angeforderte Befehl der Echo-Selbsttest ist.
② Antwort Server -> Client:
③ Zurückgegebenes Ergebnis: wenn Lautsprecher und Mikrofon angeschlossen sind und normal funktionieren, lautet das Ergebnis success. Wenn der Lautsprecher oder das Mikrofon getrennt oder beschädigt ist, lautet das Ergebnis Failure.

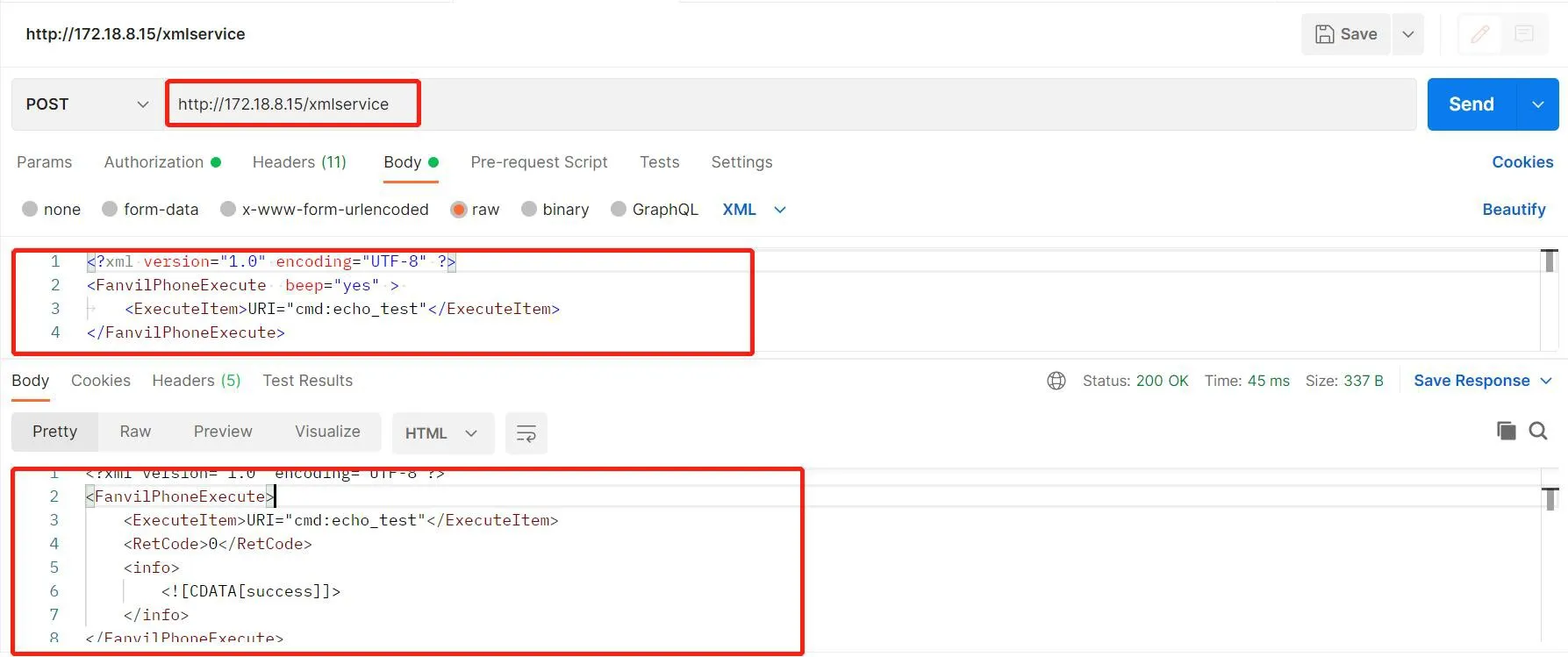

④ Beispiel: Sie können Postman oder ApiPost zum Testen verwenden. Senden Sie eine POST-Anforderung an http://Device_IP/xmlservice, geben Sie den korrekten XML-Anforderungstext ein und klicken Sie dann auf Send. Wenn die Anforderung korrekt ist, gibt das Gerät erfolgreich das Testergebnis zurück, wie in Abbildung 2 gezeigt.
Sie können einen Sprachselbsttest-Eintrag in den Zeitplaneinstellungen hinzufügen. Das Gerät führt den Selbsttest automatisch zur konfigurierten Zeit oder während des konfigurierten Zeitraums durch und meldet das Ergebnis über den Action-URL-Mechanismus.

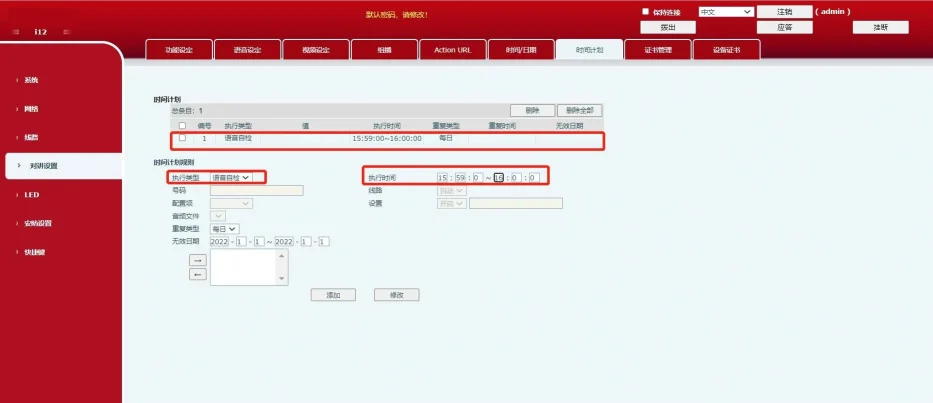

Melden Sie sich an der Weboberfläche des Geräts an, gehen Sie dann zu Intercom Settings --- Time Plan --- Time Plan Rules und erstellen Sie einen neuen Zeitplan, wie in Abbildung 3 gezeigt.
① Ausführungstyp: wählen Sie Voice Self-Test.
② Ausführungszeit: wählen Sie den gewünschten Zeitraum aus. Das Gerät führt den Selbsttest während dieses konfigurierten Zeitraums durch.
Nach erfolgreichem Hinzufügen der Regel wird ein neuer Zeitplaneintrag im Abschnitt Time Plan angezeigt. Wenn die geplante Zeit erreicht ist, führt das Gerät den Selbsttest automatisch durch.
In einer öffentlichen Netzwerkumgebung funktioniert die SIP-Nachrichten-Methode so, dass der Server einen Message-Active-URI-Befehl an das Gerät sendet. Das Gerät antwortet auf die Message-Anforderung mit 200 OK. Dann sendet es eine Message-Antwort mit dem Ergebnis des Selbsttests zurück an die Plattform, und die Plattform antwortet mit 200 OK.
1. Registrieren Sie das Gerätekonto auf dem Server.
2. Erstellen Sie einen Selbsttestauftrag auf dem Server. In diesem Beispiel wird der Yunyi-Server verwendet. Melden Sie sich an der Weboberfläche des Yunyi-Servers an, gehen Sie zu Self-Test Task --- Add und erstellen Sie einen neuen Selbsttestauftrag.

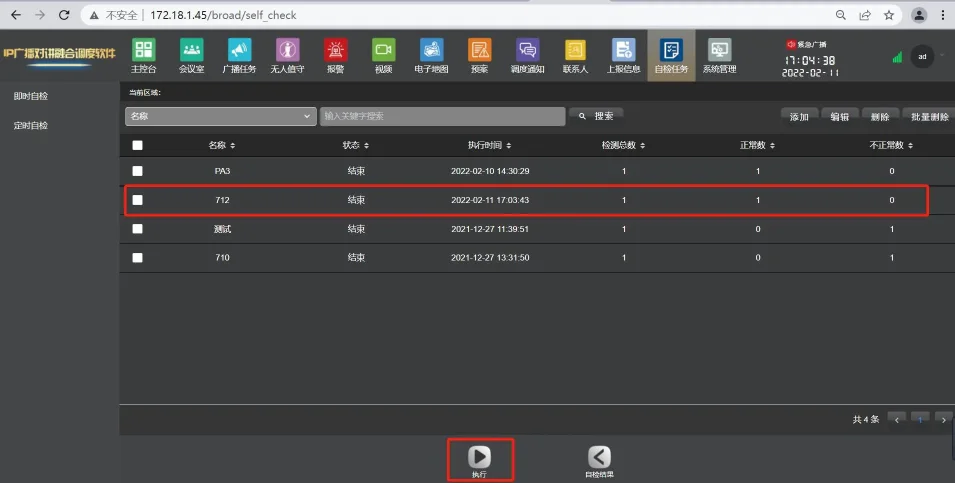

3. Wählen Sie nach dem Hinzufügen des Auftrags den Auftrag aus und klicken Sie auf Ausführen. Wenn der Lautsprecher und das Mikrofon des Geräts angeschlossen sind und ordnungsgemäß funktionieren, wird der Auftrag erfolgreich abgeschlossen. Wenn der Lautsprecher oder das Mikrofon getrennt oder beschädigt ist, schlägt die Ausführung fehl und die Serverschnittstelle zeigt einen abnormalen Status an. Sie können auch zu Self-Test Result in der Weboberfläche des Servers gehen, um das Ergebnis direkt anzuzeigen.

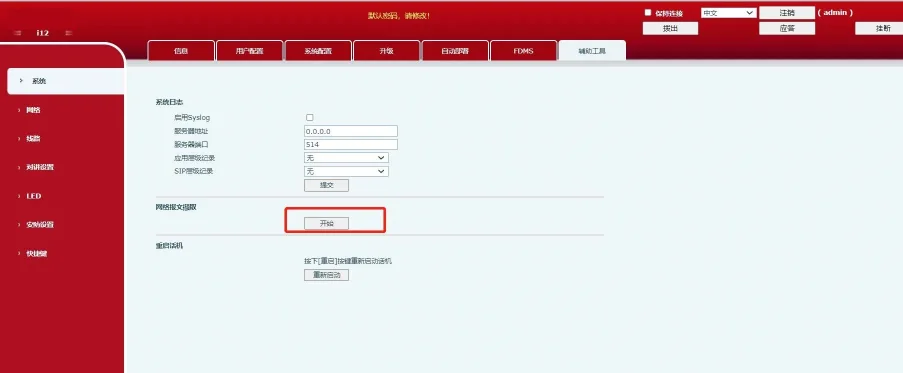

Sie können auch überprüfen, ob der Selbsttest erfolgreich war oder fehlgeschlagen ist, indem Sie Pakete auf dem Gerät erfassen. Melden Sie sich vor Beginn des Selbsttests an der Web-Oberfläche des Geräts an, gehen Sie dann zu System --- Tools --- Network Packet Capture und klicken Sie auf Start.

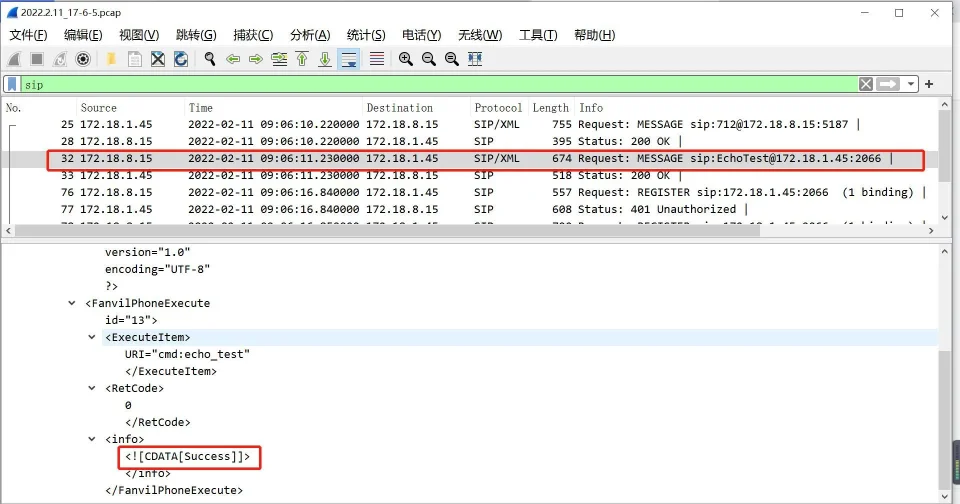

Klicken Sie nach Abschluss des Selbsttests in der Weboberfläche des Geräts auf Stop. Öffnen Sie die erfasste Paketdatei in Wireshark und filtern Sie nach sip. Wenn Sie im MESSAGE-Paket das Feld Success sehen, war der Selbsttest erfolgreich. Wenn das Ergebnis Fail oder Failure anzeigt, ist der Selbsttest fehlgeschlagen.
