Industrial Phone Audio Self-Test Function Guide: Echo-Test für Lautsprecher / Mikrofon, 4 Testmethoden (Active URI / HTTP API / Time Plan / SIP Message), Fehlerbehebung.
Dieses Dokument beschreibt die Audio-Selbsttestfunktion, auch Echo-Selbsttest genannt, für industrielle Intercom- und Türsprechgeräte. Die Funktion testet Lautsprecher und Mikrofon, indem Audio über den Lautsprecher wiedergegeben und über das Mikrofon erfasst wird, wodurch eine Ferndiagnose der Audiokomponenten ermöglicht wird.
BHP-SOS12, BHP-SOS11, BHP-SOS16V, BHP-SOS18, Bi20S, Bi30, Bi32V, Bi33V, BHP-SOS10V, BK-DAB-PA3, BK-DAB-PA2S
Das Gerät spielt einen Testton über den Lautsprecher ab und nimmt ihn anschließend über das Mikrofon auf. Es misst den Prozentsatz des empfangenen Audios: - Über dem Schwellenwert = Test erfolgreich - Unter dem Schwellenwert = Test fehlgeschlagen

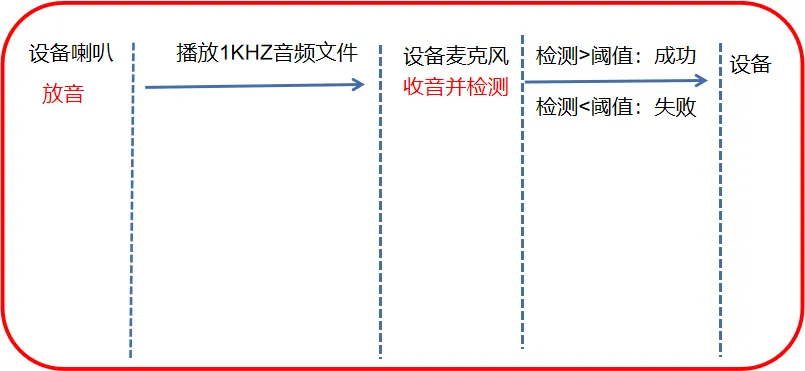

Abbildung 1 Schema des Audio-Selbsttests
Wird für die Ferninspektion von Geräten verwendet, insbesondere wenn Broadcast-Audio fehlt oder unterbrochen ist. Reduziert Wartungskosten vor Ort und verbessert die Effizienz.

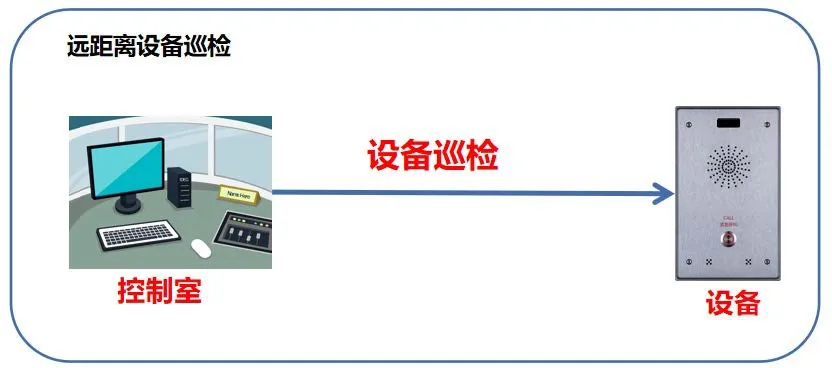

Abbildung 2 Audio-Selbsttest-Szene
1 industrielles Intercom, z. B. BHP-SOS12, PoE-Switch, Keneng-Server
Konfigurations-PC, der mit demselben LAN verbunden ist

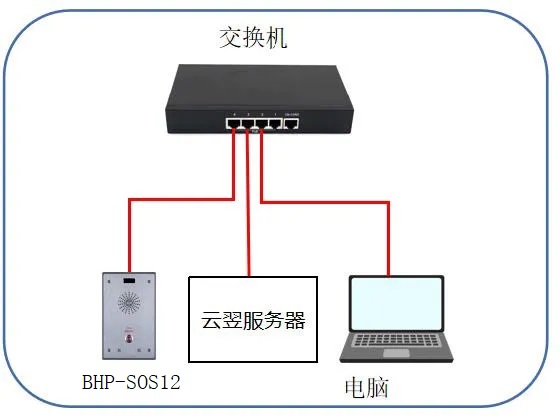

Abbildung 3 Verbindungsdiagramm zwischen Gerät und PC
Für den Echo-Selbsttest stehen vier Methoden zur Verfügung:
Auslösung über eine HTTP-GET-Anfrage von einer Remote-Konsole.
Format: http://device-ip/cgi-bin/ConfigManApp.com?key=ECHO_TEST
Ergebnis:
- Erfolgreich: Lautsprecher und Mikrofon funktionieren
- Fehlgeschlagen: Lautsprecher/Mikrofon getrennt oder defekt
Beispiel: http://172.18.8.15/cgi-bin/ConfigManApp.com?key=ECHO_TEST
Abbildung 4 Audio-Selbsttest per Active URI
XML-basierte API für die Integration durch Drittanbieter.
Anfrage-URL: http://device-ip/xmlservice (POST)
Anfrage-XML:
URI="cmd:echo_test"
Antwort-XML:
URI="cmd:echo_test" 0

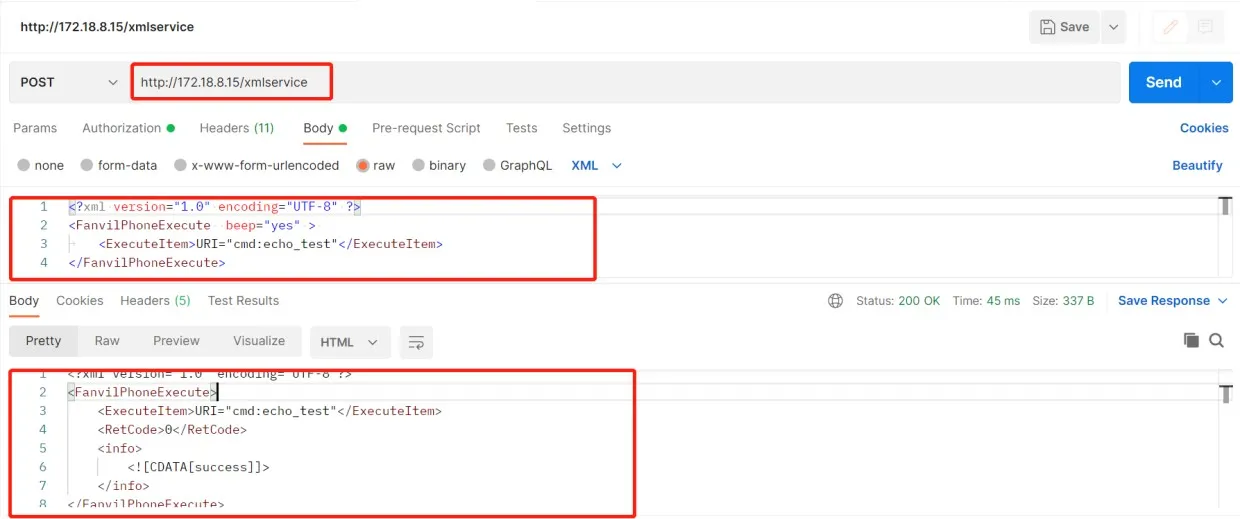

Abbildung 5 Audio-Selbsttest per HTTP API
Planen Sie einen automatischen Selbsttest und melden Sie die Ergebnisse über Action URL.
Melden Sie sich in der Web UI an → Intercom → Time Plan → Time Plan Rule
Action Type: Audio Self-Test
Ausführungszeit festlegen

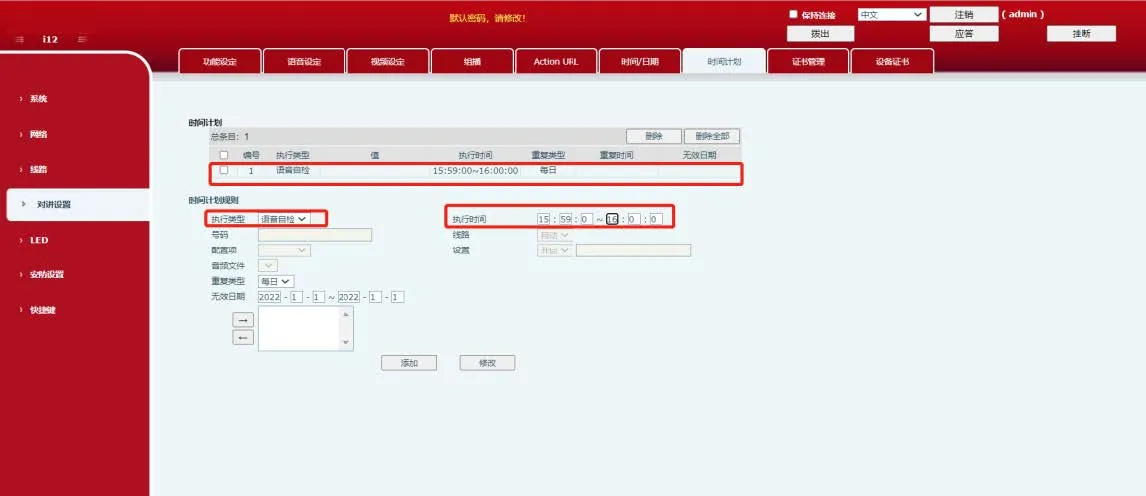

Abbildung 6 Audio-Selbsttest per Zeitplan
Führen Sie den Selbsttest über einen SIP-Server in öffentlichen Netzwerkumgebungen aus.
Das Gerät registriert ein SIP-Konto auf dem Server
Selbsttest-Aufgabe auf dem Keneng-Server erstellen
Aufgabe ausführen: Success/Failure auf dem Server anzeigen

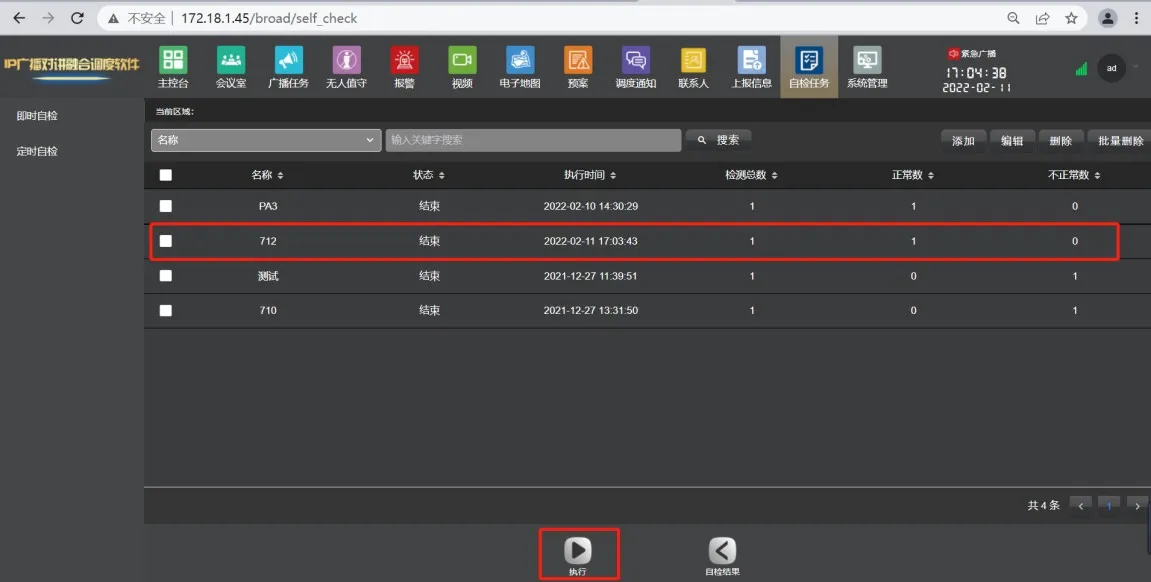

Abbildung 7 Audio-Selbsttest per SIP-Nachricht
Überprüfung per Paketaufzeichnung:
Web UI → System → Tools → Packet Capture → Start
Selbsttest ausführen → Aufzeichnung stoppen
In Wireshark öffnen → Filter sip
MESSAGE-Body prüfen: Success / Fail

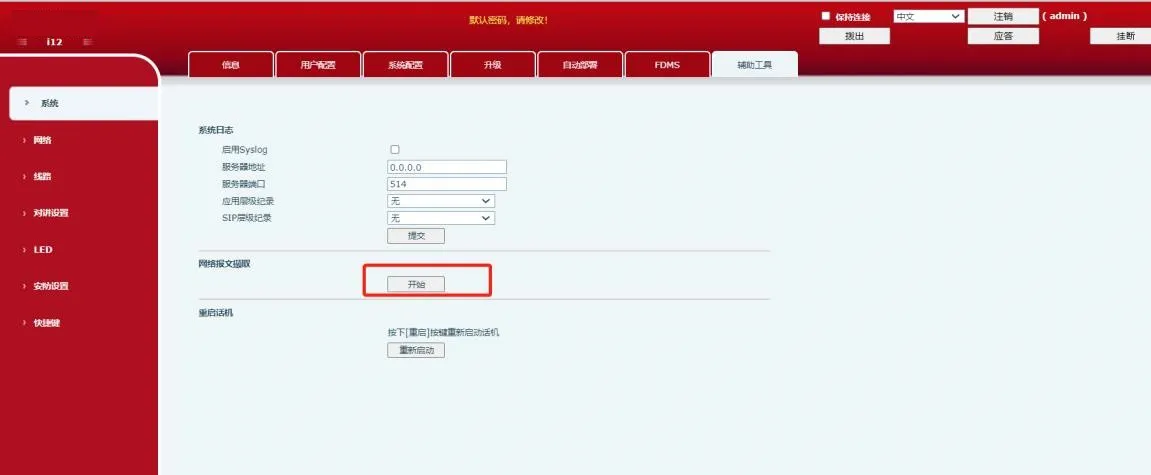

Abbildung 8 Paketaufzeichnung des Geräts

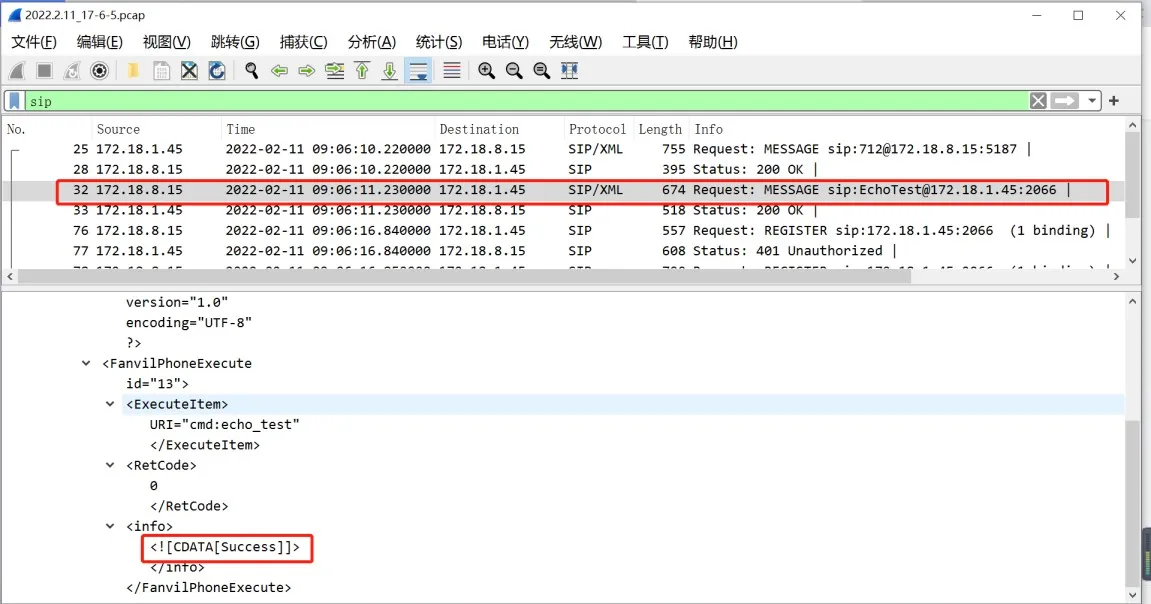

Abbildung 9 Ergebnis per Paketaufzeichnung prüfen
Verbindungen prüfen
Lautsprecher getrennt = Test schlägt fehl
Mikrofon getrennt = Test schlägt immer fehl
Komponenten prüfen
Prüfen Sie, ob Lautsprecher und Mikrofon nicht beschädigt sind
Wenden Sie sich an den Support, wenn die Komponenten in Ordnung sind, der Test jedoch fehlschlägt
Umgebung prüfen
Der Test verwendet einen 1KHz-Ton
Umgebungsgeräusche bei 1KHz können einen falschen Erfolg verursachen
Test in ruhiger Umgebung durchführen
