IntroductionOverviewThis wird hauptsächlich die Funktion des Sprach-Selbsttests vorgestellt
Dieses Dokument beschreibt hauptsächlich die Selbsttestfunktion für Audio des Produkts.
Der Audio-Selbsttest, auch Echotest genannt, dient der Überprüfung von Lautsprecher und Mikrofon des Geräts. Das Funktionsprinzip lautet: Das Gerät gibt Ton über den Lautsprecher wieder und zeichnet diesen über das Mikrofon auf, um die ordnungsgemäße Funktion beider Komponenten zu prüfen. Er wird häufig zur Fernprüfung der Audioeinheiten von Geräten verwendet. Im Folgenden wird detailliert erläutert, wie der Audio-Selbsttest bei Industriegeräten durchgeführt wird.
i12, i11, i16V, i18S, i20S, i30, i32V, i33V, i16SV, i10SV, PA3 und PA2S.

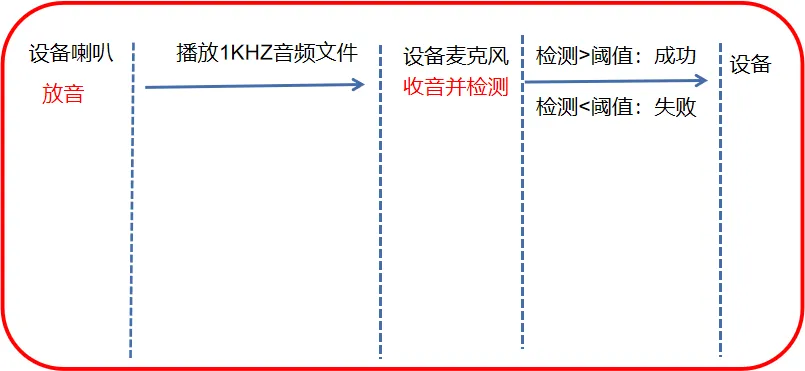

Das Gerät gibt einen kurzen Audioclip über den Lautsprecher wieder, während das Mikrofon den Ton aufnimmt und den Empfangsanteil ermittelt. Übersteht das Ergebnis einen festgelegten Schwellenwert, gilt der Test als erfolgreich. Liegt der Wert darunter, schlägt der Test fehl. Das Funktionsprinzip ist in Abbildung 1 dargestellt:
Abbildung 1 Prinzipdiagramm des Audio-Selbsttests

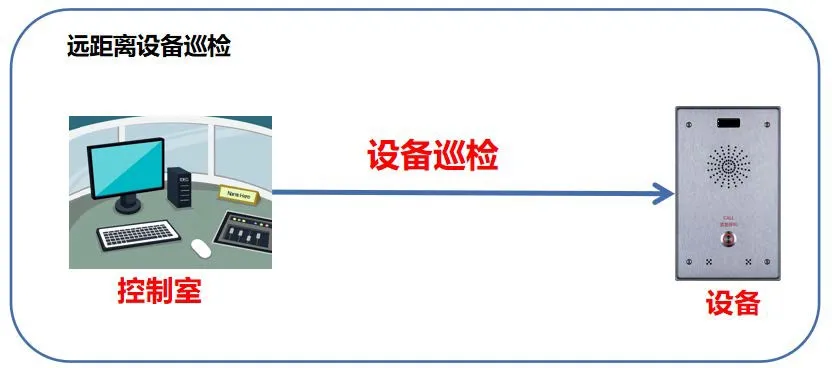

Der Audio-Selbsttest wird regelmäßig für die Fernwartung von Geräten eingesetzt. Um Zeit zu sparen und die Prüfeffizienz zu erhöhen, können Betreiber aus der Leitstelle einen Fernselbsttest ausführen, falls keine Durchsageaudio vorhanden ist oder die Tonwiedergabe plötzlich abbricht.
Abbildung 2 Anwendungsfall des Audio-Selbsttests
① Ein Sprechanlagengerät (am Beispiel des Modells i12), ein PoE-Switch (oder Gleichstromnetzteil) sowie ein Yunyi-Server. Verbinden Sie das Gerät mit dem Switch.
② Ein Konfigurations-PC und ein Server. Schließen Sie den PC an denselben Switch an, um eine erreichbare Netzverbindung zwischen PC und Gerät sicherzustellen.

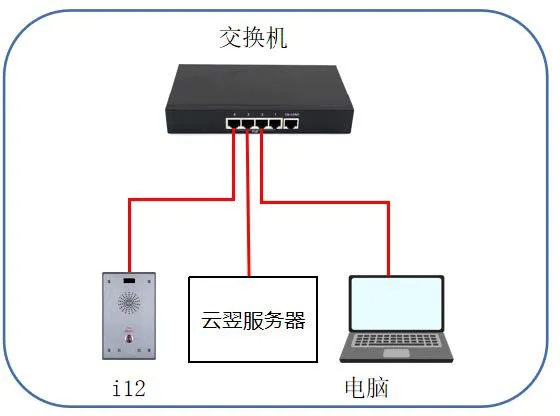

① Verbinden Sie das i12-Gerät, den Server und den Konfigurations-PC mit demselben Switch, um eine fehlerfreie Netzkommunikation zu gewährleisten. Die entsprechende Verbindungsübersicht ist in Abbildung 3 zu sehen:
Abbildung 3 Verbindungsdiagramm von Gerät und PC
Es gibt verschiedene Methoden zur Durchführung des Echotests, die nachfolgend detailliert beschrieben werden.
Bei der aktiven URI-Methode sendet eine entfernte Konsole eine HTTP-GET-Anfrage. Der integrierte HTTP-Server des Geräts analysiert den Befehl und antwortet auf die Anfrage, wodurch eine Fernsteuerung des Geräts ermöglicht wird.
(1) Testformat: http://device_ip/cgi-bin/ConfigManApp.com?key=ECHO_TEST；
① device_ip: IP-Adresse des zu prüfenden Geräts (Beispiel: 172.18.8.15)；
② Rückgabewert: Bei ordnungsgemäß angeschlossenem Lautsprecher und Mikrofon wird success angezeigt; bei fehlender oder defekter Verbindung der Audio-Komponenten erscheint Failure；

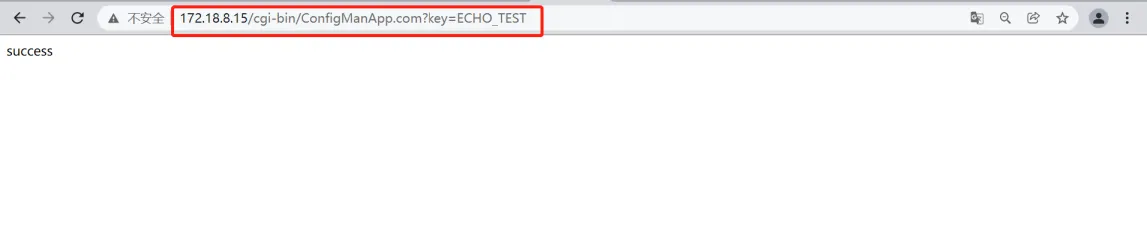

(2) Beispiel: Geben Sie die oben genannte Adresse in einen Browser ein. Bei funktionierender Audio-Hardware wird das Ergebnis success ausgegeben, siehe Abbildung 4.
Abbildung 4 Diagramm zum Audio-Selbsttest via aktiver URI
Die HTTP-API ist eine Schnittstelle zur Integration in Drittanwendungen und Verwaltungssysteme. Das Gerät fungiert als HTTP-Server und stellt unter der Adresse http://ip/xmlservice API-Dienste bereit. Externe Systeme senden als HTTP-Client POST-Anfragen mit XML-kodierten Inhalten an diese URL.
Format der HTTP-API-Anfrage:
(1) Anfrage Client → Server:
（?xml version="1.0" encoding="UTF-8" ?）
（FanvilPhoneExecute beep=”yes” ）
（ExecuteItem>URI="cmd:echo_test"（/FanvilPhoneExecute）
cmd:audio_play: Befehlskennung für den Echoselbsttest；
(2) Antwort Server → Client:
（?xml version="1.0" encoding="UTF-8"?）
（FanvilPhoneExecute）
（ExecuteItem>URI="cmd:echo_test"）
（RetCode>0）
（info）
（![CDATA[success]]）
（/info）
（/FanvilPhoneExecute）
(3) Rückgabeergebnis: Funktionsfähige Audiokomponenten = success, Defekt/Fehlanschluss = Failure；

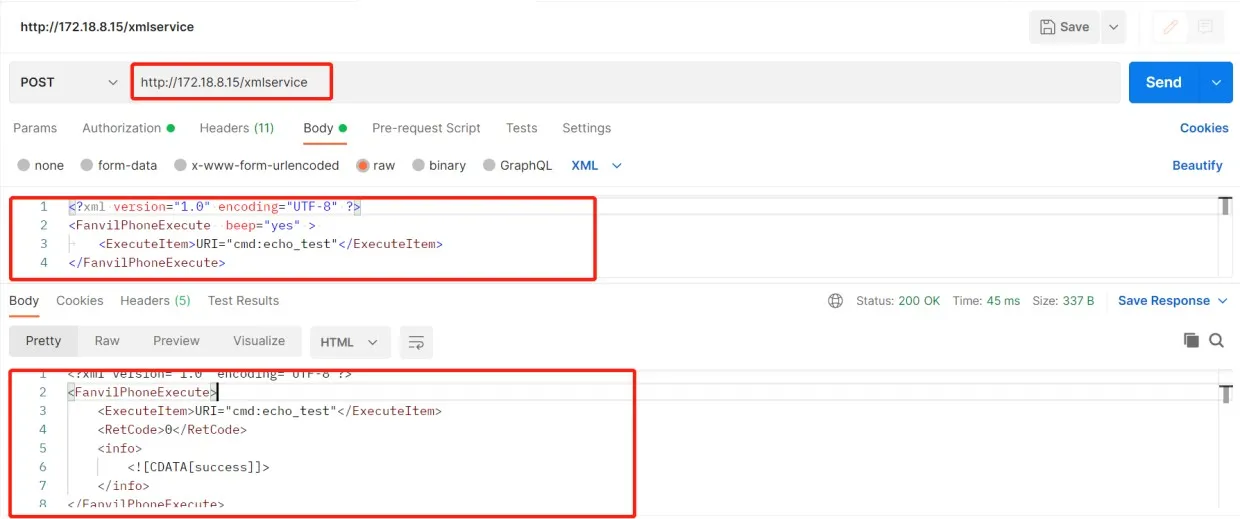

(4) Beispiel: Nutzen Sie Tools wie Postman oder ApiPost zum Testen. Senden Sie eine POST-Anfrage an http://device_ip/xmlservice, füllen Sie den XML-Inhalt aus und klicken Sie auf “Senden”, um das Testergebnis abzurufen (siehe Abbildung 5).
Abbildung 5 Diagramm zum HTTP-API-Audio-Selbsttest
In den Zeitplan-Einstellungen lässt sich ein automatischer Audio-Selbsttest einrichten. Das Gerät führt zur festgelegten Uhrzeit oder im definierten Zeitraum automatisch den Test durch und übermittelt das Ergebnis per Aktions-URL.

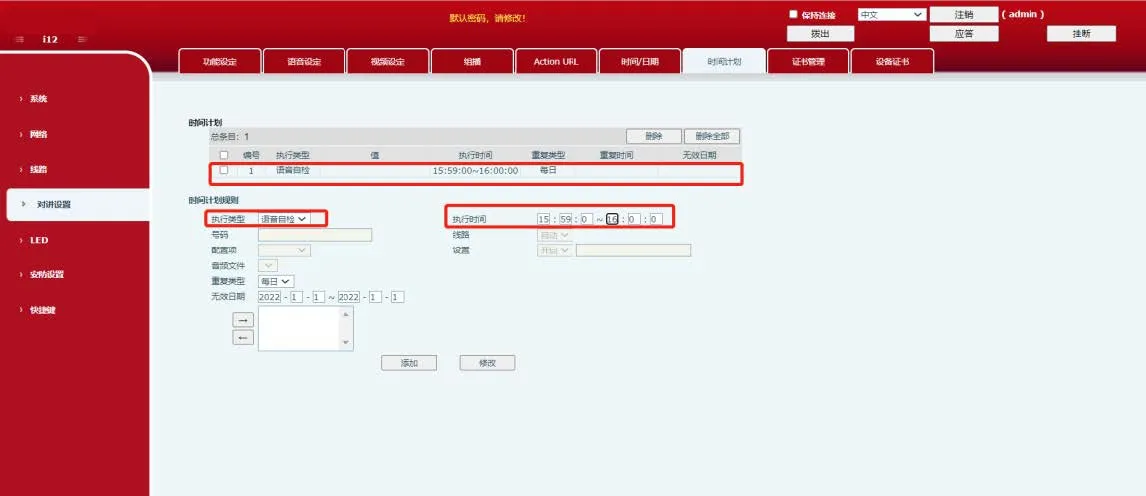

(1) Melden Sie sich im Webinterface des Geräts an und navigieren Sie zu “Sprecheinstellungen” --- “Zeitplan” --- “Zeitplanregeln”, um eine neue Regel anzulegen, wie in Abbildung 6 gezeigt:
① Ausführungstyp: Wählen Sie “Audio-Selbsttest”；
② Ausführungszeit: Legen Sie den gewünschten Zeitraum für die automatische Testausführung fest.
Abbildung 6 Diagramm zum zeitgesteuerten Audio-Selbsttest
(2) Nach erfolgreicher Speicherung erscheint der neue Zeitplan in der Übersicht. Zum festgelegten Zeitpunkt startet der Selbsttest automatisch.
Die SIP-Nachrichten-Methode kommt in öffentlichen Netzwerken zum Einsatz. Der Server sendet einen aktiven URI-Befehl per SIP-Nachricht, das Gerät antwortet mit 200 OK auf die MESSAGE-Anfrage. Anschließend übermittelt das Gerät das Testergebnis per Antwortnachricht an die Plattform, welche wiederum mit 200 OK bestätigt.
(1) Registrieren Sie das Gerätekonto auf dem Server.

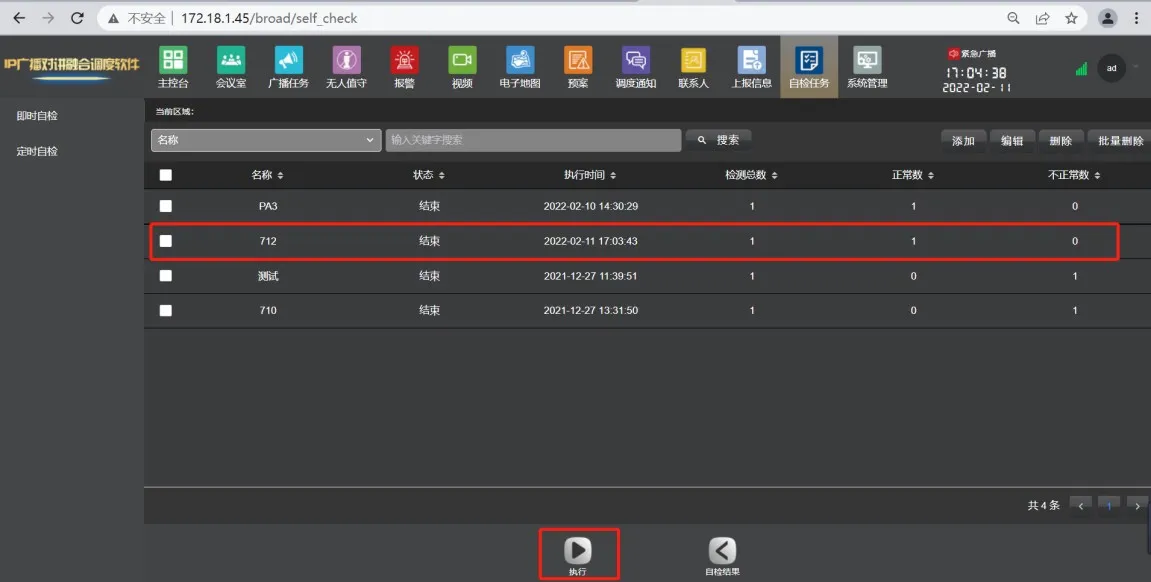

(2) Erstellen Sie eine Selbsttestaufgabe am Beispiel des Yunyi-Servers: Melden Sie sich im Server-Webinterface an, wählen Sie “Selbsttestaufgabe” --- “Hinzufügen” und legen Sie eine neue Aufgabe an.
(3) Wählen Sie die erstellte Aufgabe aus und klicken Sie auf Ausführen. Bei intakter Audio-Hardware wird die Aufgabe erfolgreich abgeschlossen; bei defekten Komponenten schlägt sie fehl und im Serverinterface wird ein Fehlerstatus angezeigt. Über den Menüpunkt “Selbsttest-Ergebnis” lassen sich die Testprotokolle einsehen.
Abbildung 7 Diagramm zum SIP-basierten Audio-Selbsttest

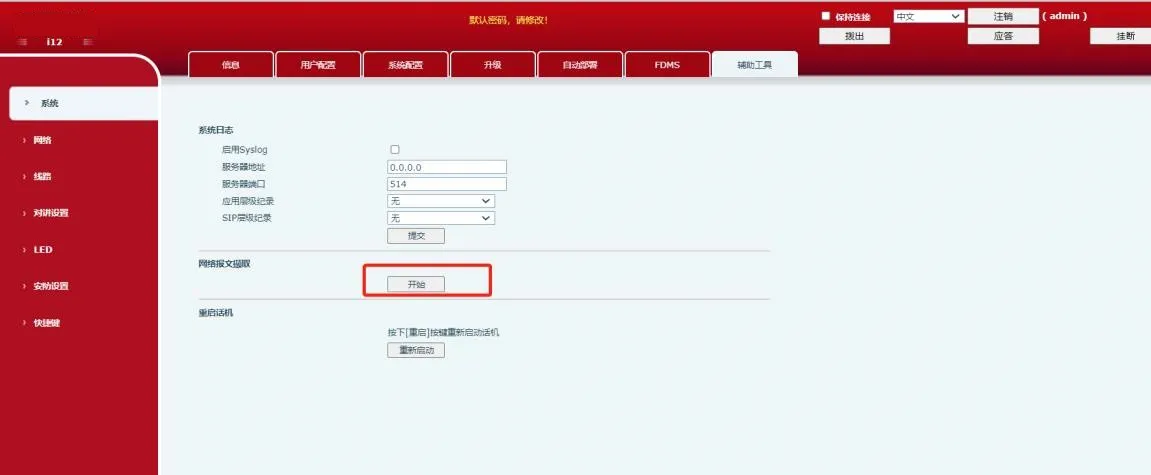

(4) Zusätzlich lässt sich das Ergebnis über eine Netzwerkaufzeichnung prüfen. Vor dem Teststart öffnen Sie im Geräte-Webinterface “System” --- “Hilfsprogramme” --- “Netzwerkaufzeichnung” und klicken Sie auf “Start&rdquo>.
Abbildung 8 Diagramm zur Geräte-Netzwerkaufzeichnung

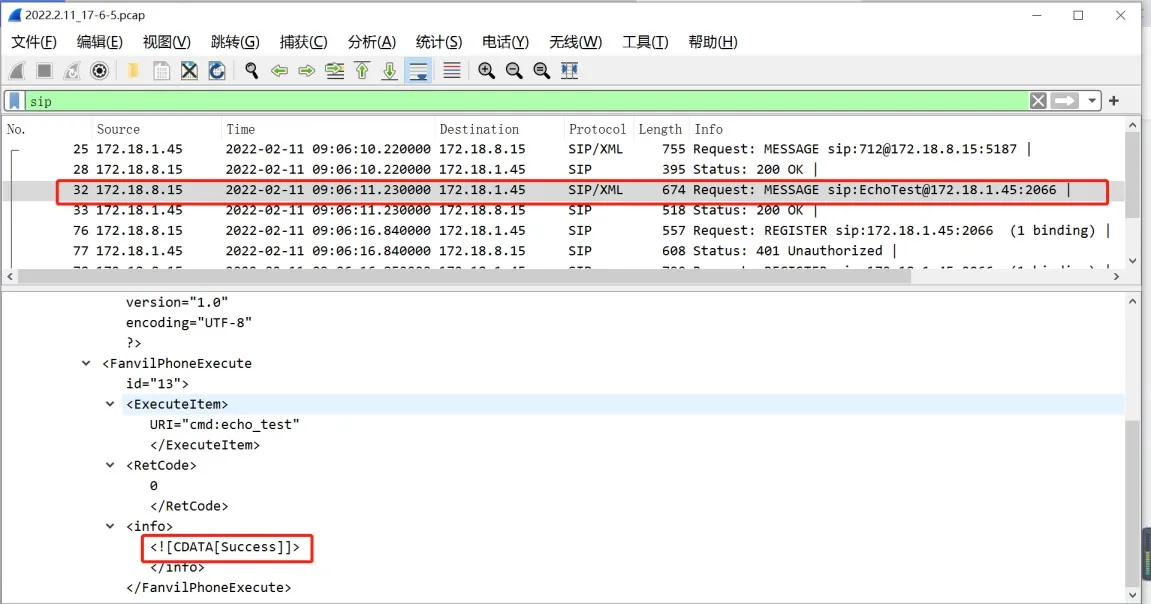

Nach Abschluss des Tests klicken Sie im Webinterface auf “Stopp”. Öffnen Sie die Aufzeichnungsdatei in Wireshark und filtern Sie nach dem Feld “sip”. Das Vorkommen von “Success” in den Nachrichten bestätigt einen erfolgreichen Test, während “Fail” oder “Failure” einen Fehler anzeigen.
Abbildung 9 Diagramm der Aufzeichnungsergebnisse
Im Betrieb können Fehler beim Audio-Selbsttest auftreten, die unterschiedliche Ursachen haben. Führen Sie zur Fehleranalyse folgende Prüfungen durch:
(1) Überprüfung der Verbindungen
Bei einem fehlgeschlagenen Test prüfen Sie die korrekte Verbindung von Lautsprecher und Mikrofon. Ein fehlender Lautsprecheranschluss führt in der Regel zu einem Fehlertestergebnis, laute Umgebungsgeräusche können jedoch eine falsche Erfolgsbewertung verursachen. Ein getrenntes Mikrofon führt grundsätzlich zu einem Testfehler.
(2) Überprüfung der Hardwarekomponenten
Bei korrekter Verkabelung und anhaltendem Testfehler untersuchen Sie Lautsprecher und Mikrofon auf Beschädigungen. Sind die Komponenten einwandfrei, wenden Sie sich an den technischen Support.
(3) Prüfung der Umgebungsgeräusche
Der Selbsttest basiert auf der Wiedergabe und dem Empfang eines 1-kHz-Tonsignals. Vorhandene 1-kHz-Geräusche in der Umgebung beeinträchtigen die Messgenauigkeit. Beispielsweise kann ein defekter Lautsprecher durch Umgebungsgeräusche fälschlicherweise als funktionsfähig eingestuft werden.
