Dieses Handbuch erklärt, wie Sie die Sicherheitsfunktionen unserer Zugangskontroll- und Gegensprechprodukte konfigurieren.
Zugangskontrolle, Gegensprechanlagen und andere industriespezifische Endgeräte.
① Ein Zugangskontrollgerät (in diesem Handbuch wird das Bi64 als Beispiel verwendet), das über einen PoE-Switch oder eine Gleichstromversorgung mit Strom versorgt wird.
② Ein Konfigurations-PC, der mit demselben Switch verbunden ist, mit bestätigter Netzwerkverbindung zur Inneneinheit.

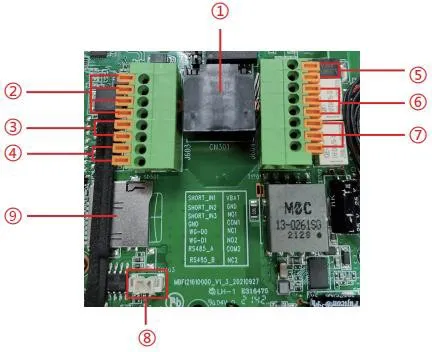

Entfernen Sie die Rückabdeckung des Geräts, um auf die Anschlussleiste für die Stromversorgung, die elektrische Türverriegelung und die zugehörigen Verbindungen zuzugreifen, wie unten gezeigt:
| Nr. | Beschreibung |
| ① | Ethernet-Port: Standard RJ45, 10/100 Mbps adaptiv, empfohlen wird Cat5- oder Cat5e-Kabel. |
| ② | Drei Trockenkontakt-Eingangserkennungsanschlüsse für Schalter, Infrarotsensoren, Türkontakte, Vibrationssensoren und andere Eingabegeräte. |
| ③ | Wiegand-Schnittstelle. Wiegand In wird für externe Kartenleser verwendet, und Wiegand Out kann an Zugangskontrollcontroller und verwandte Geräte angeschlossen werden. |
| ④ | RS485-Schnittstelle. |
| ⑤ | Stromeingang: 12V/1A, Plus an der oberen Klemme, Minus an der unteren Klemme. |
| ⑥、⑦ | Zwei Trockenkontakt-Ausgangssteueranschlüsse für elektrische Schlösser, Alarmanlagen und andere gesteuerte Geräte. |
| ⑧ | Line Out-Schnittstelle für Hörhilfegeräte. |
| ⑨ | TF-Kartenslot, unterstützt bis zu 128 GB, verwendet zum Speichern von Schnappschüssen und Audiodateien. |
1. Trockenkontakt-Eingangsanschlüsse:
Eingangsanschlüsse können an Türkontakte, Infrarotdetektoren, Vibrationssensoren oder Notfalltaster angeschlossen werden, um voreingestellte Aktionen auszulösen.
1) Ein Ereignis per Nachricht an den Server melden.
Ein Benutzer kann von jedem kompatiblen Telefon eine SMS-ähnliche Nachricht an das Gerät senden.
Nachrichtenformat: ALERT=[Nachricht].
Mit der Standardkonfiguration können Sie beispielsweise ALERT=OUT1_SOS senden.
2) Aktionen des Trockenkontakt-Eingangs.
Ein externes Gerät, das an den Eingangsanschluss angeschlossen ist, kann ein Ereignis in einem der folgenden Modi auslösen:
High-Pegel-Auslösung (Open-Circuit-Auslösung)
Low-Pegel-Auslösung (Closed-Circuit-Auslösung)
2. Trockenkontakt-Ausgangsanschlüsse:
Ausgangsanschlüsse können an elektrische Schlösser, Warnleuchten, Alarmeingänge von Kameras und ähnliche Geräte angeschlossen werden, um voreingestellte Aktionen auszulösen.
1) Ausgangssteuernachrichten vom Server empfangen und den Ausgangsanschluss entsprechend auslösen.
Aktivieren Sie auf der Webseite den Remote-SMS-Trigger. Wenn das Gerät eine Nachricht im Format ALERT=[Nachricht] empfängt, wird die Ausgangsaktion ausgelöst.
2) Einen Ausgangsanschluss mit einem Eingangsanschluss verknüpfen.
Aktivieren Sie auf der Webseite den Eingangstrigger, damit ein ausgewählter logischer Eingang den entsprechenden Ausgang aktivieren kann.
3) Remote-DTMF-Befehle empfangen und den Ausgang nach Validierung auslösen.
Aktivieren Sie auf der Webseite den Remote-DTMF-Trigger. Im gezeigten Beispiel ist der Standard-Triggercode 1234. Während eines Anrufs zwischen dem Gerät und einem Telefon ändert die Eingabe von 1234 den Zustand des Ausgangsanschlusses. Drücken Sie # nach dem DTMF-Code, um den Ausgang sofort auszulösen.
4) Den Ausgang mit Anrufstatusereignissen verknüpfen.
Nachdem ein Anrufstatus ausgewählt wurde, startet das Gerät den Alarm, wenn dieser Status beginnt, und stoppt den Alarm automatisch, wenn der Status endet.

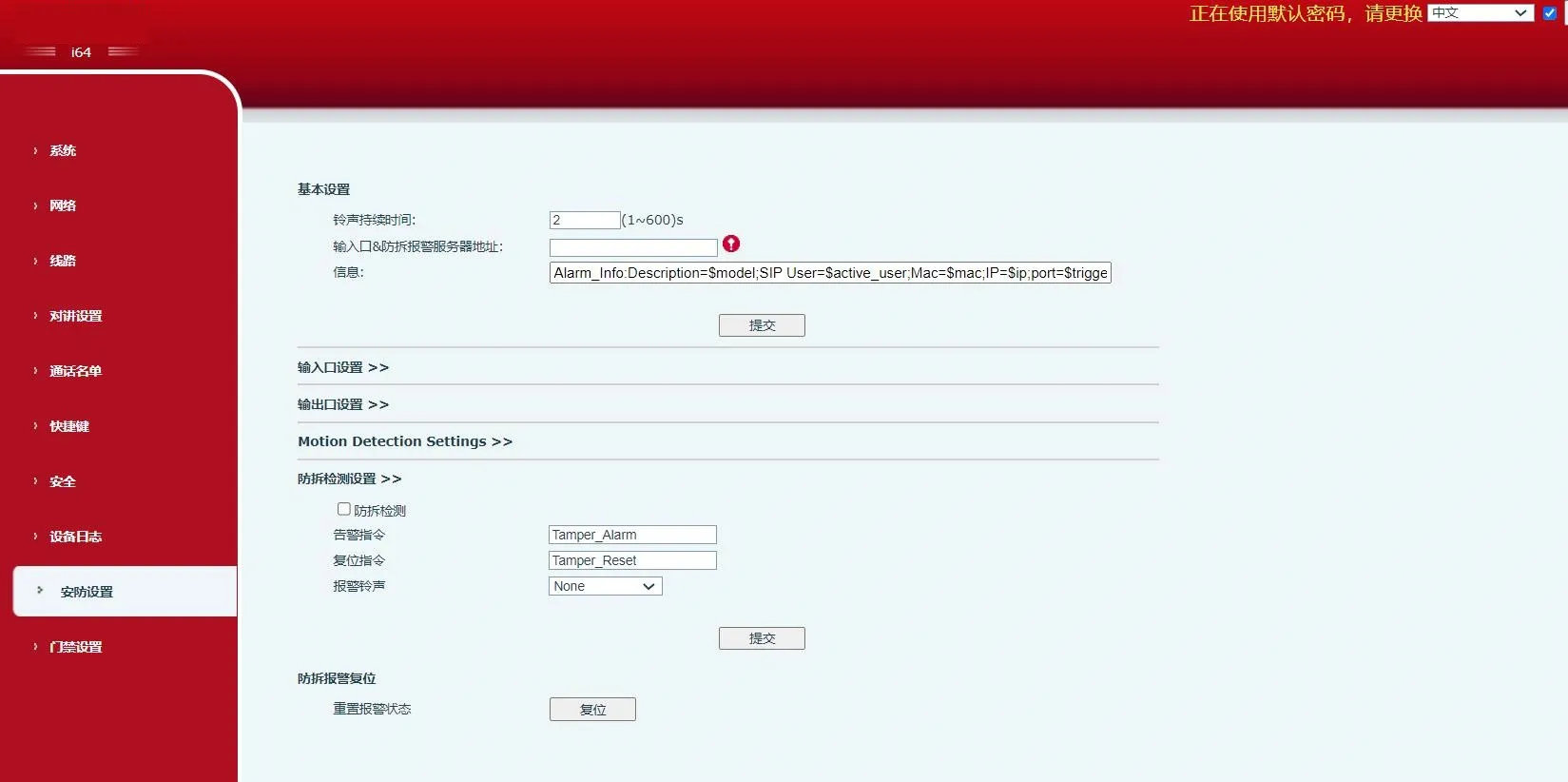

| Sicherheitseinstellungen | |
| Parameter | Beschreibung |
| Grundeinstellungen | |
| Klingeldauer | Dauer des Alarmklingeltons. |
| Serveradresse |
Konfiguriert die Adresse des Remote-Response-Servers, einschließlich Remote-Response-Server und Alarmauslöseserver. Wenn ein Eingangsanschluss ausgelöst wird, sendet das Gerät eine Nachricht im folgenden Format an den Server: Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input |
| Nachricht | Benutzerdefinierte Informationen, die beim Hochladen an den Server angehängt werden. |

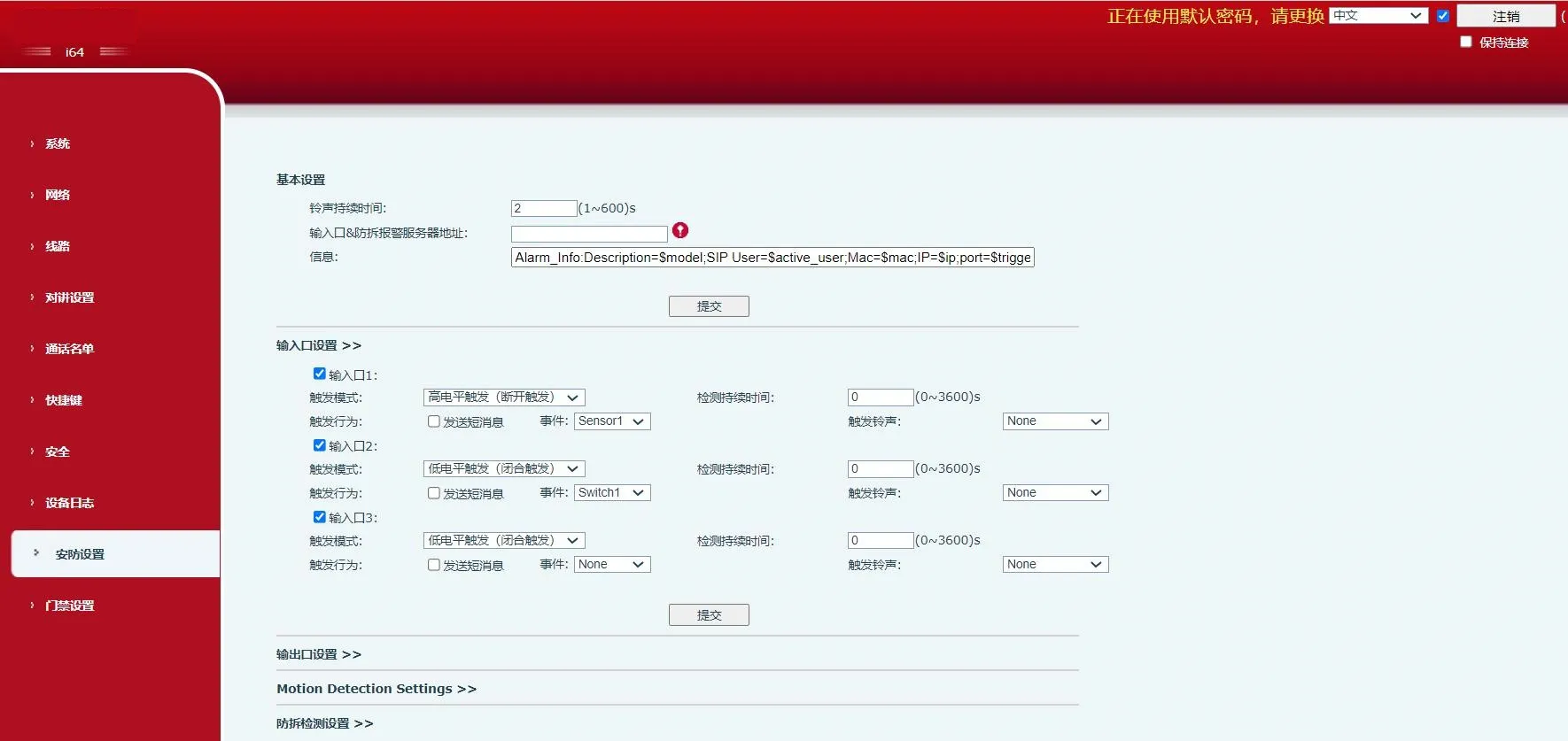

| Eingangsanschlusseinstellungen | |
| Eingangsanschluss | Aktiviert oder deaktiviert den Eingangsanschluss. |
| Auslösemodus | Wenn Low-Pegel-Auslösung (geschlossene Auslösung) ausgewählt ist, erkennt das Gerät einen geschlossenen Low-Pegel-Zustand am Eingangsanschluss. |
| Wenn High-Pegel-Auslösung (offene Auslösung) ausgewählt ist, erkennt das Gerät einen offenen High-Pegel-Zustand am Eingangsanschluss. | |
| Erkennungsdauer | Legt fest, wie lange die Auslösebedingung bestehen muss, bevor sie als gültig betrachtet wird. |
|
Auslöseaktion: Nachricht senden | Aktiviert oder deaktiviert die Nachrichtenmeldung vom Eingangsanschluss an den Server. |
| Ereignis | Definiert das Ereignis, das mit dem Eingangsauslöser verbunden ist, wie z. B. Türkontakt, Schalter oder DSS-Taste. |
| Auslöseklingelton | Unterstützt die Auswahl von Klingeltönen. |

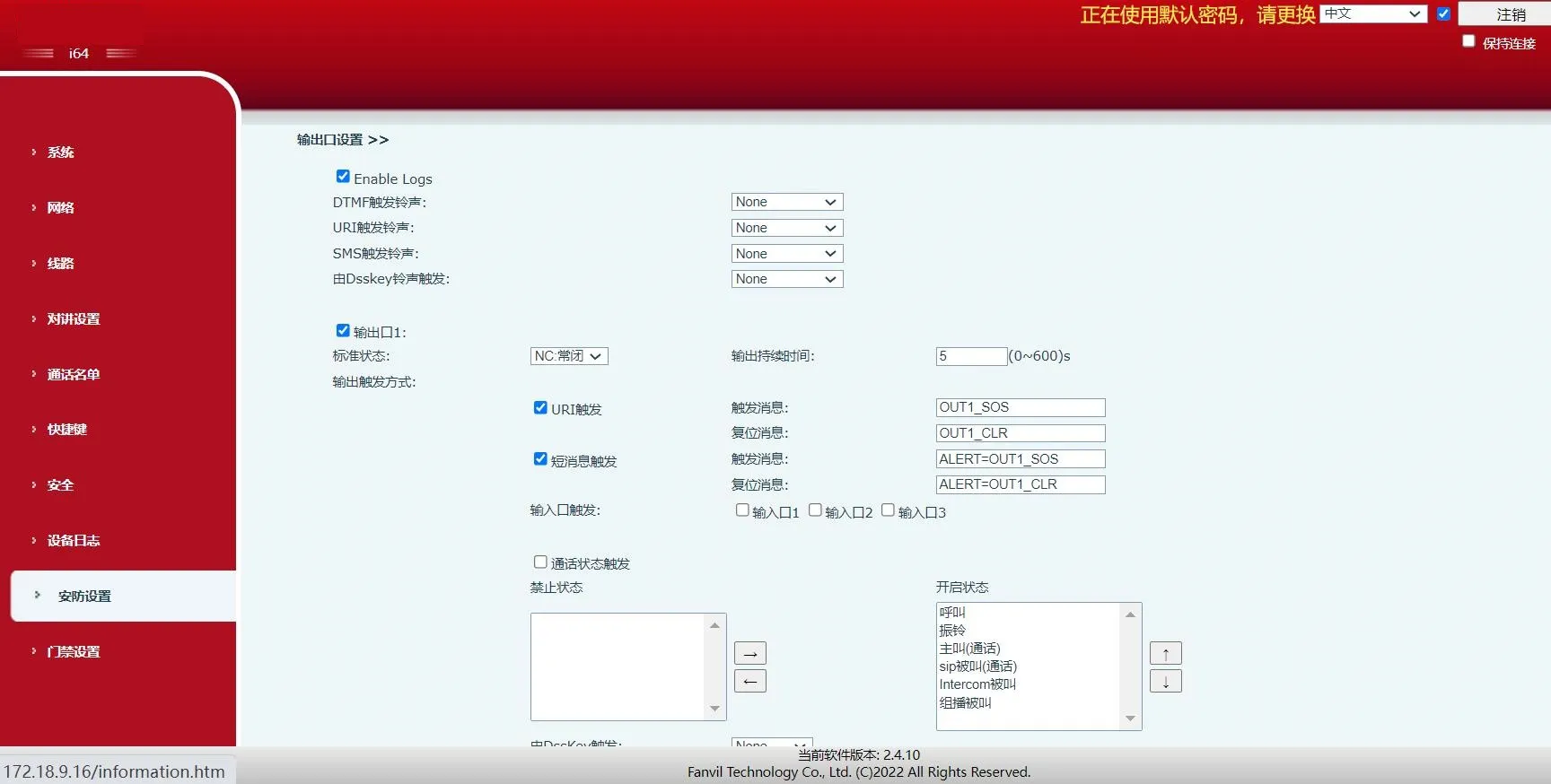

| Ausgangsanschlusseinstellungen | |
| Protokolle aktivieren | Aktiviert oder deaktiviert die Protokollaufzeichnung. |
| DTMF-Auslöseklingelton | Unterstützt die Auswahl von Klingeltönen. |
| URI-Auslöseklingelton | Unterstützt die Auswahl von Klingeltönen. |
| SMS-Auslöseklingelton | Unterstützt die Auswahl von Klingeltönen. |
| DSS-Tasten-Auslöseklingelton | Unterstützt die Auswahl von Klingeltönen. |
| Ausgangsanschluss | Aktiviert oder deaktiviert den Ausgangsanschluss. |
| Standardzustand | Wenn Low-Pegel (NO: Offen) ausgewählt ist, öffnet der NO-Port, wenn die Auslösebedingung erfüllt ist. |
| Wenn High-Pegel (NC: Geschlossen) ausgewählt ist, schließt der NC-Port, wenn die Auslösebedingung erfüllt ist. | |
| Ausgangsdauer | Dauer der Ausgangszustandsänderung. Der Standardwert beträgt 5 Sekunden. |
| Eingangsanschluss-Auslösung | Wenn der ausgewählte Eingangsanschluss die Auslösebedingung erfüllt, wird der Ausgangsanschluss für den durch Ausgangsdauer definierten Zeitraum aktiviert. |
| DTMF-Auslösung | Empfängt einen DTMF-Code von einem entfernten Gerät und löst den entsprechenden Ausgangsanschluss aus, wenn der Code korrekt ist. |
| DTMF-Auslösecode | Während eines Anrufs empfängt das Endgerät einen DTMF-Code vom entfernten Gerät. Wenn der Code korrekt ist, wird der entsprechende Ausgangsanschluss ausgelöst. Der Standardwert ist 1234. | |
| DTMF-Reset-Code | Während eines Anrufs empfängt das Endgerät einen DTMF-Code vom entfernten Gerät. Wenn der Code korrekt ist, wird der entsprechende Ausgangsanschluss zurückgesetzt. Der Standardwert ist 4321. | |
| Reset-Modus | Nach Dauer | Die Ausgangszustandsänderung wird durch Ausgangsdauer gesteuert. |
| Nach Anrufstatus | Der Ausgang wird durch den Anrufstatus gesteuert und kehrt in seinen Standardzustand zurück, wenn der Anrufstatus endet. | |
| URI-Auslösung |
Aktiviert oder deaktiviert die URI-basierte Auslösung. Wenn ein gültiger Befehl von einem entfernten Gerät oder Server gesendet wird, wird der entsprechende Ausgangsanschluss ausgelöst oder zurückgesetzt. | |
| Auslösenachricht | Nachricht, die gesendet wird, nachdem der Ausgangsanschluss ausgelöst wurde. | |
| Reset-Nachricht | Nachricht, die gesendet wird, nachdem der Ausgangsanschluss zurückgesetzt wurde. | |
| SMS-Auslösung |
Aktiviert oder deaktiviert die SMS-basierte Auslösung. Wenn ein entferntes Gerät oder Server ALERT=[Befehl] sendet und der Befehl korrekt ist, wird der entsprechende Ausgangsanschluss ausgelöst oder zurückgesetzt. | |
| Auslösenachricht | Nachricht, die gesendet wird, nachdem der Ausgangsanschluss ausgelöst wurde. | |
| Reset-Nachricht | Nachricht, die gesendet wird, nachdem der Ausgangsanschluss zurückgesetzt wurde. | |
| Eingangsanschluss-Auslösung | Wählt aus, welcher Eingangsanschluss verwendet werden kann, um den aktuellen Ausgangsanschluss auszulösen. | |
| Anrufstatus-Auslösung |
Definiert das kontinuierliche Ausgangsverhalten basierend auf dem Anrufstatus. Beispielhafte Auslösebedingungen sind: 1. Sprechen 2. Klingeln 3. Rufen | |
| DSS-Tasten-Auslösung | Verwendet eine DSS-Taste, um den Ausgang auszulösen. | |
| Auslösung bei Auflegen | Löst den Ausgang aus, nachdem der Anruf getrennt wurde. | |
| Verzögerung beim Auflegen | Verzögerung, bevor die Auflegeauslösung aktiviert wird. Der Standardwert beträgt 5 Sekunden. | |
| Bewegungserkennungseinstellungen | ||
| Bewegungserkennungsalarm | Aktiviert oder deaktiviert die Bewegungserkennung. | |
| Auslösedauer | Legt die Auslöseverzögerungszeit fest. Der Standardwert beträgt 3 Sekunden, mit einem Bereich von 0 bis 3600 Sekunden. | |
| Auslöseklingelton | Unterstützt die Auswahl von Klingeltönen. | |
|
Auslöseaktion: Nachricht senden | Aktiviert oder deaktiviert das Senden einer Nachricht an den Server, wenn der Bewegungserkennungsalarm ausgelöst wird. | |
| Funktionstaste | Wenn als dsskey1 oder dsskey2 eingestellt, löst das Drücken der DSS-Taste einen Anruf aus. Der Standardwert ist none. |
| Manipulationserkennungseinstellungen | |
| Manipulationserkennung | Aktiviert oder deaktiviert die Manipulationserkennung. Wenn das Endgerät gewaltsam entfernt wird, wird der Manipulationalarm ausgelöst und der konfigurierte Alarmklingelton ertönt weiter. |
| Alarmbefehl | Wenn der Alarm ausgelöst wird, sendet das Endgerät den konfigurierten Alarmbefehl an den Server. |
| Reset-Befehl | Um den Alarmklingelton zu stoppen, kann ein entferntes Gerät eine Nachricht an das Endgerät senden. Wenn der Nachrichteninhalt mit dem in Reset-Befehl konfigurierten Wert übereinstimmt, stoppt das Endgerät die Wiedergabe des Alarmklingeltons. |
| Alarmklingelton | Definiert den Klingelton, der für den Alarm verwendet wird. |
| Manipulationalarm-Reset | |
| Alarmstatus zurücksetzen | Stoppt die Alarmwiedergabe und löscht den aktiven Alarmzustand. |
