Konfigurationsleitfaden für SIP-Telefone und Türsprechanlagen. Behandelt Bi31s & BF600S-Setup, SIP-Registrierung, DTMF, H.264-Video, Remote-Türentriegelung und Zwei-Wege-Audio / Einweg-Video-Gegensprechanlage.
Die Türsprechanlage ist ein bidirektionales Kommunikationssystem, mit dem Benutzer die Türverriegelung/Entriegelung steuern und die Umgebung über eine integrierte Kamera überwachen können. Sie besteht aus zwei Komponenten: Innenstation (IP-Telefon) und Außentürstation.
Die Intercom-Serie dient als Außentürstation, während die Phone-Serie als Innenstation fungiert. Beide unterstützen IP/SIP-Audio- und Videoanrufe und arbeiten zusammen, um Türsteuerung und Überwachung zu realisieren. Innerhalb desselben LAN können Geräte über IP oder SIP miteinander kommunizieren (Eins-zu-Vielen oder Vielen-zu-Vielen).
Dieses Dokument verwendet die Modelle Bi31s (Intercom-Serie) und BF600S (Android-Innentelefon) als Beispiel.
Dieses Dokument gilt für die Serie der Innen-IP-Telefone und die Serie der Türsprechaußenstationen.
Dieses Handbuch richtet sich an Benutzer, die die grundlegenden Einstellungen und Anwendungen von SIP-Telefonen im Zusammenspiel mit Türsprechanlagen erlernen möchten.
SIP: Server für Echtzeitkommunikation unter Verwendung registrierter SIP-Konten.
DTMF: Signalisierung zur Übertragung von Befehlscodes zur Steuerung von Remotegeräten.
Audio-Codec: Audiokodierungsformat zur Gewährleistung einer stabilen Sprachübertragung.
Video-Codec: Videokodierungsformat zur Gewährleistung einer ordnungsgemäßen Videobildübertragung.
Das BF600S ist ein Android-Videotelefon mit übersichtlicher Benutzeroberfläche und einfacher Bedienung. Es kann mit der Türstation kommunizieren, indem es sich auf demselben SIP-Server registriert. Selbst ohne SIP-Server sind Peer-to-Peer-Audio-/Videoanrufe über IP im selben LAN möglich.
Konfigurieren Sie die folgenden Punkte korrekt, um Kommunikation und Türsteuerung zu aktivieren:
| Einstellungspunkt | Status | Beschreibung |
| SIP-Registrierung | Registriert | Auf demselben SIP-Server wie die Türstation registriert |
| DTMF | Inband | Keine Türentriegelung möglich (für Relaissteuerung ungültig) |
| RFC2833 | Für Türentriegelung gültig | |
| Info | Für Türentriegelung gültig | |
| Auto | DTMF-Modus mit dem Gegengerät aushandeln | |
| Audio-Codec | Alle aktivieren | Kompatibilitätsprobleme vermeiden |
| Video-Codec | H.264 | Muss mit dem Codec der Türstation übereinstimmen |
| Kontakte | Türstationsnummern hinzufügen | Eingehende Anrufe bestimmter Türstationen identifizieren |
Hinweise:
1. Der SIP-Server muss die DTMF-Durchleitung unterstützen, um eine korrekte Befehlsübertragung zu gewährleisten.
2. Der Videoserver muss H.264 für die Medienübertragung unterstützen.

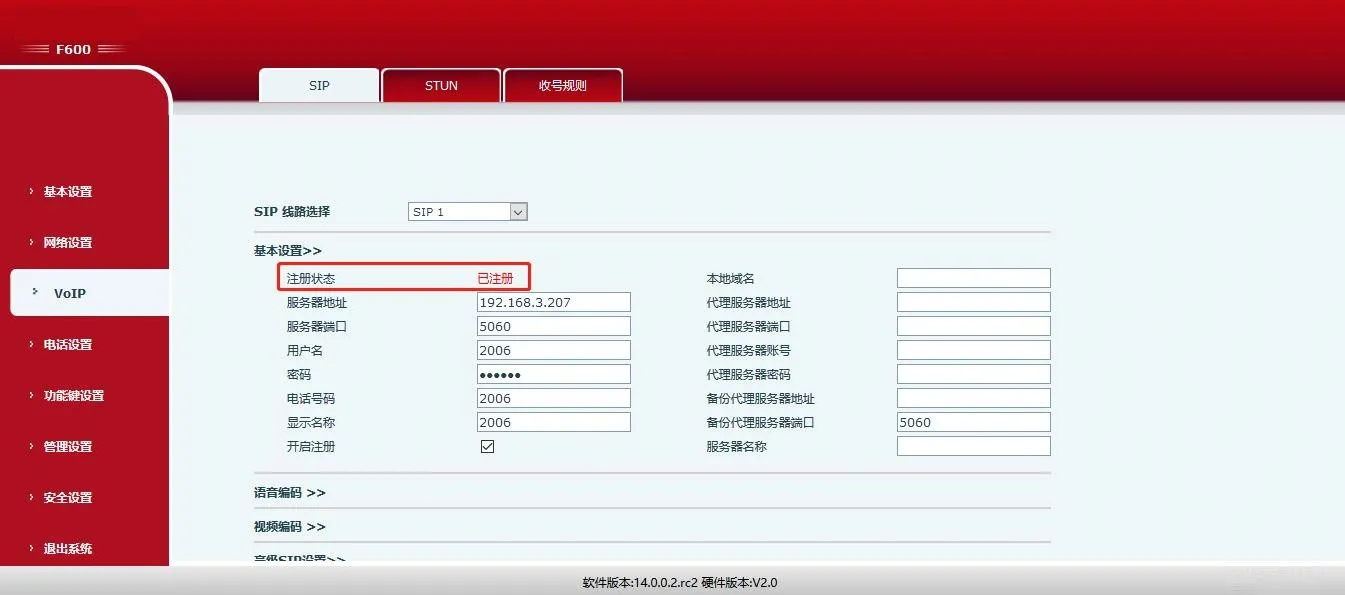

Geben Sie die SIP-Kontodaten ein und aktivieren Sie die Registrierung. Stellen Sie sicher, dass Telefon und Türstation auf demselben SIP-Server registriert sind.
Web-Pfad: VOIP -> SIP -> Basic Settings
Beispiel:
Server: 192.168.3.207, Port: 5060
Benutzername: 2006, Passwort: ******, Telefonnummer: 2006
Anzeigename: 2006
Aktivieren Sie die Option Enable und klicken Sie auf Save.

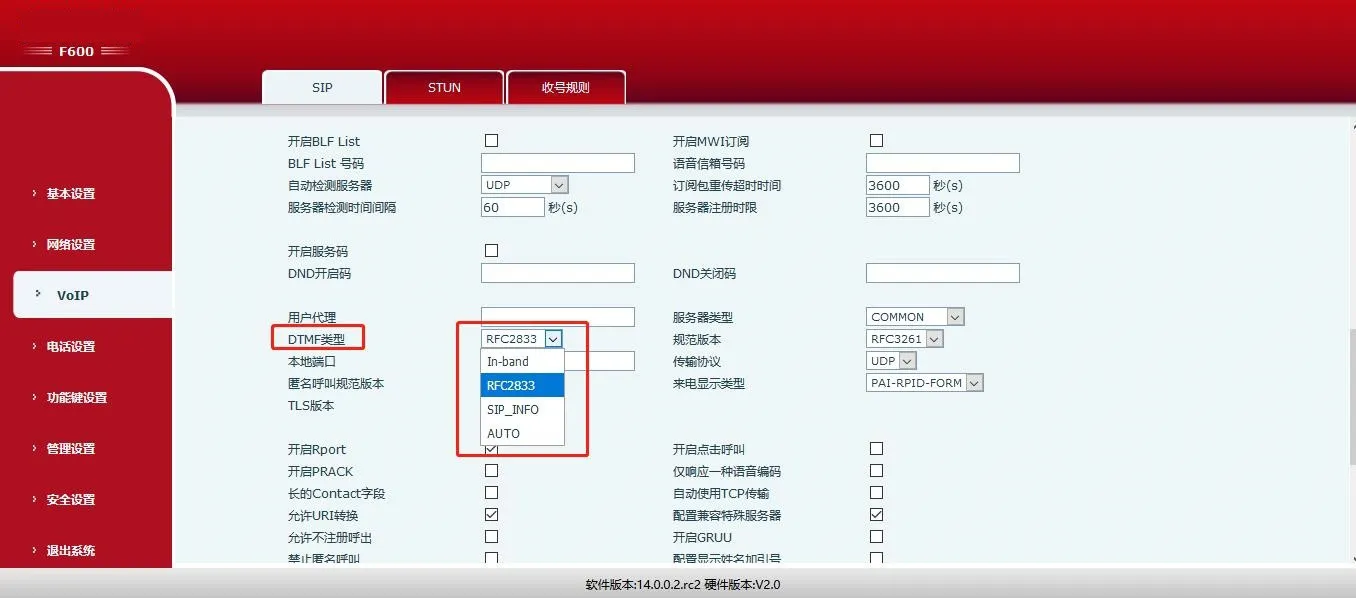

Stellen Sie DTMF auf RFC2833 oder Info ein (INBAND unterstützt keine Türentriegelung).
Web-Pfad: VOIP -> SIP -> Advanced SIP Settings

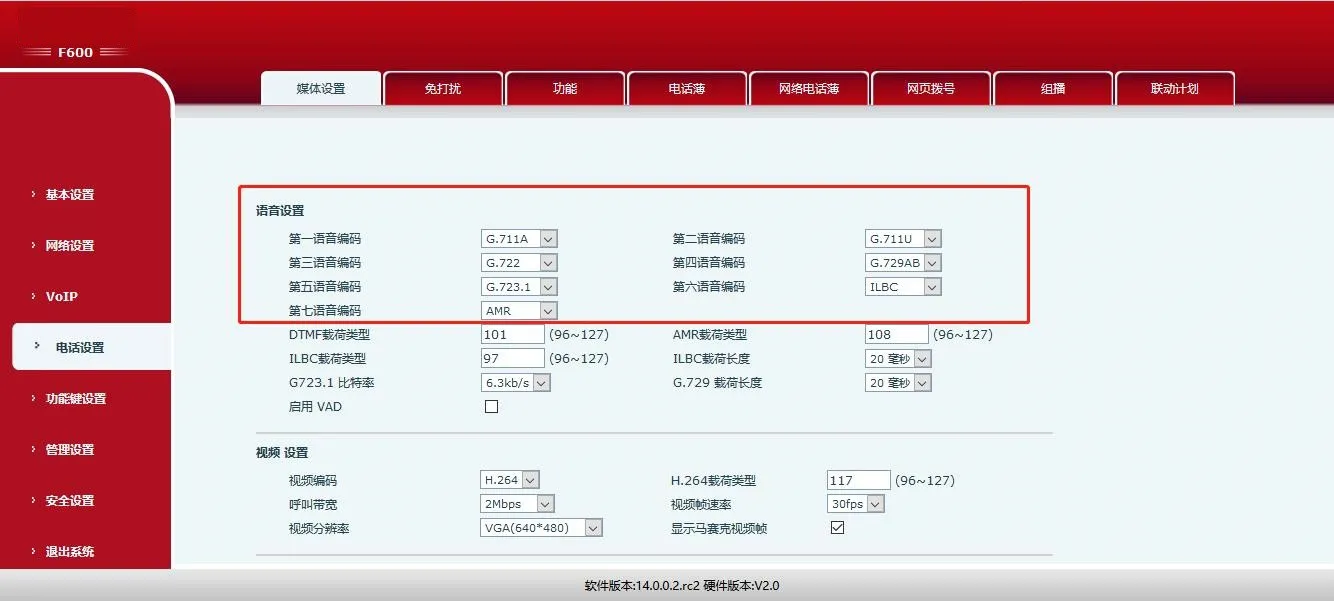

Aktivieren Sie alle Audio-Codecs, um die Kompatibilität mit allen Türstationen im LAN sicherzustellen.
Web-Pfad: Phone Settings -> Media -> Audio Settings

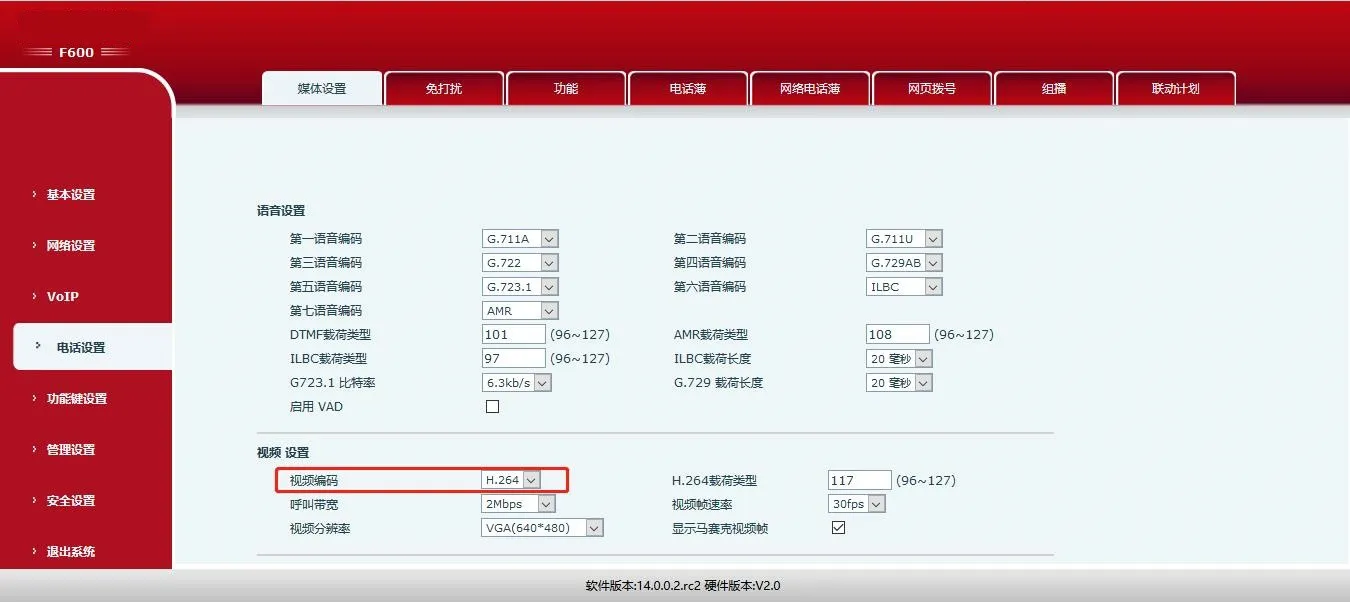

Die Türstation unterstützt nur H.264. Stellen Sie den Video-Codec des Telefons auf H.264 ein.
Web-Pfad: Phone Settings -> Media -> Video Settings
Hinweis: Das BF600S unterstützt zudem Sprechstellen- und Multicast-Modus. Einzelheiten entnehmen Sie dem offiziellen Handbuch.
Die Bi31s unterstützt bidirektionales Audio und unidirektionales Video. Wenn ein Besucher die Klingel dringt, klingelt das Innentelefon. Der Benutzer kann sprechen, Video anzeigen und die Tür per DTMF-Codes ferngesteuert entriegeln.
Wichtige Konfigurationspunkte der Bi31s:
| Einstellungspunkt | Status | Beschreibung |
| SIP-Registrierung | Registriert | Auf demselben SIP-Server wie das Innentelefon registriert |
| Fernentriegelungscode | Benutzerdefiniert | Nur Zahlen oder * zulässig |
| App-Entriegelung | Benutzerdefiniert (standardmäßig aus) | Aktivieren, um Anruf-basierte Entriegelung zu ermöglichen |
| Fernzugriffsliste | Aktiviert | Nur Nummern in der Liste dürfen die Tür entriegeln |
| Länge des Autorisierungscodes | Benutzerdefiniert | Wartezeit bei der Entriegelung verkürzen |
| Hauptnummer | SIP-Nummer des Innentelefons | SIP-Konto des Innentelefons |
| Autorisierungscode | Benutzerdefiniert | Code zur Türentriegelung |
| Automatische Annahme | Benutzerdefiniert (standardmäßig an) | Eingehende Anrufe nach Zeitüberschreitung automatisch annehmen |
Registrieren Sie die Türstation auf demselben SIP-Server wie das Innentelefon.
Web-Pfad: VOIP -> SIP -> Basic Settings
Beispiel:
Server: 192.168.3.207, Port: 5060
Benutzername: 2008, Passwort: ******, Telefonnummer: 2008
Aktivieren Sie die Option Enable und klicken Sie auf Save.

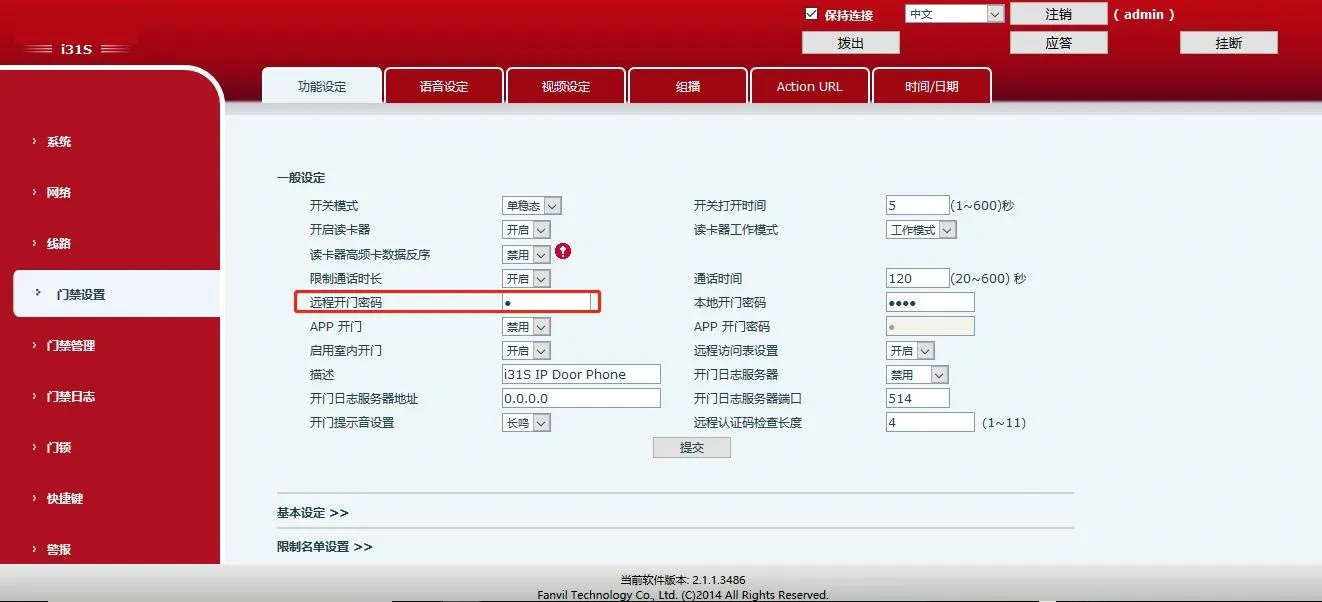

Legen Sie einen Code fest (standardmäßig: *). Nach dem Annehmen eines Anrufs von der Türstation geben Sie diesen Code zur Entriegelung ein.
Web-Pfad: Door Settings -> Features -> General Settings
Hinweis: Es sind nur Zahlen und das Zeichen * zulässig.

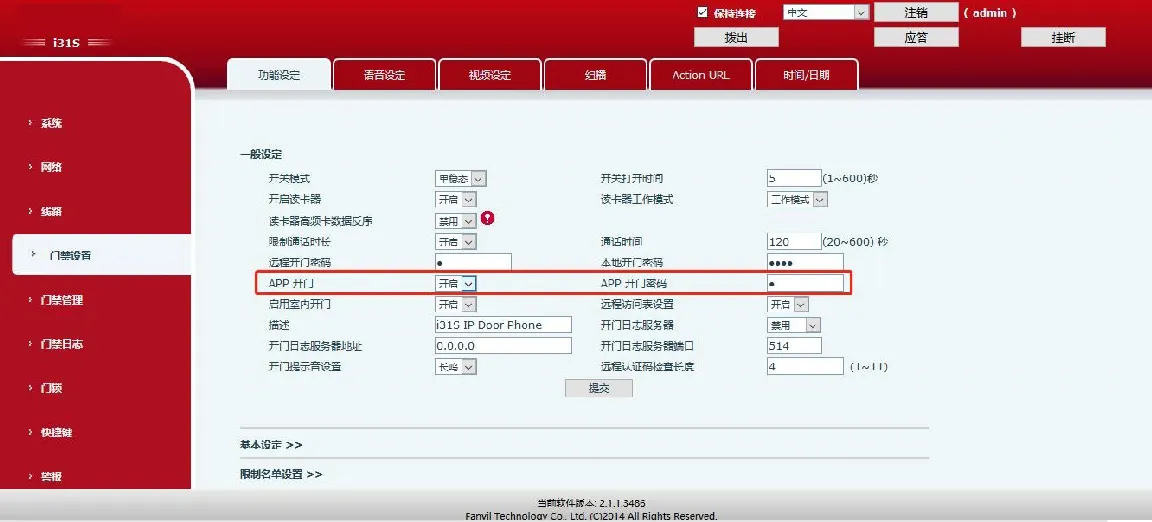

Aktivieren Sie die App-Entriegelung, um die Tür zu öffnen, wenn das Telefon die Türstation anruft.
Web-Pfad: Door Settings -> Features -> General Settings
Hinweis: Das Passwort darf nur aus Zahlen oder dem Zeichen * bestehen.

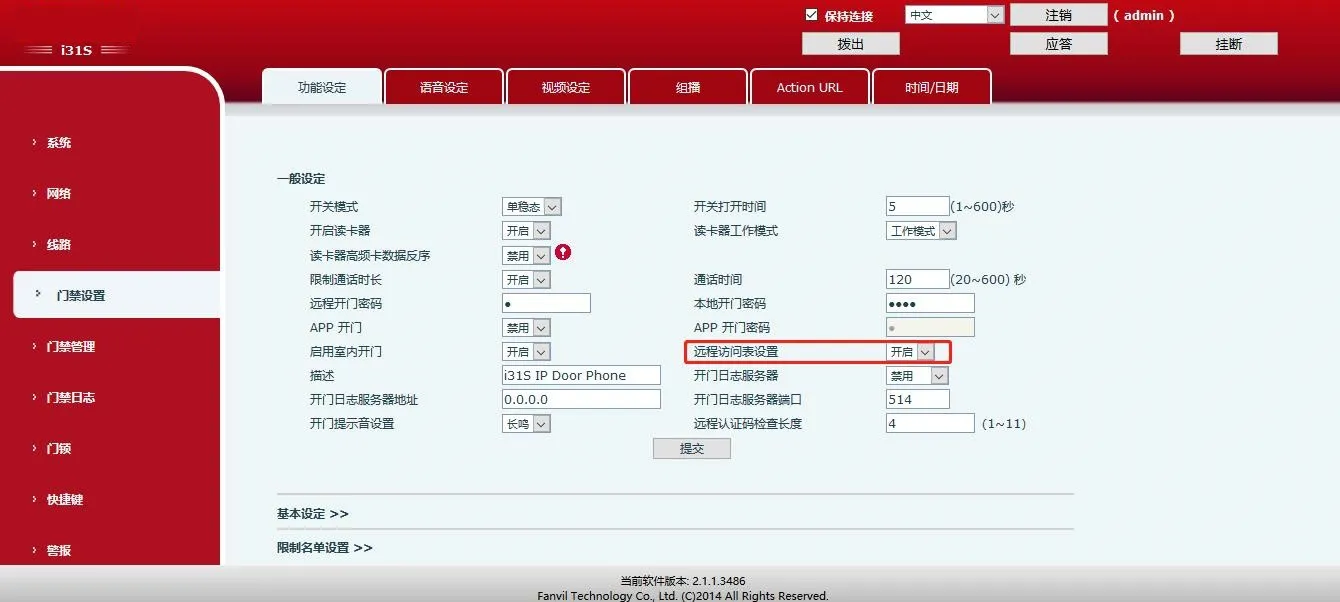

Aktivieren Sie die Zugriffsliste (standardmäßig aktiviert). Nur Nummern in der Liste dürfen die Tür entriegeln.
Web-Pfad: Door Settings -> Features -> General Settings

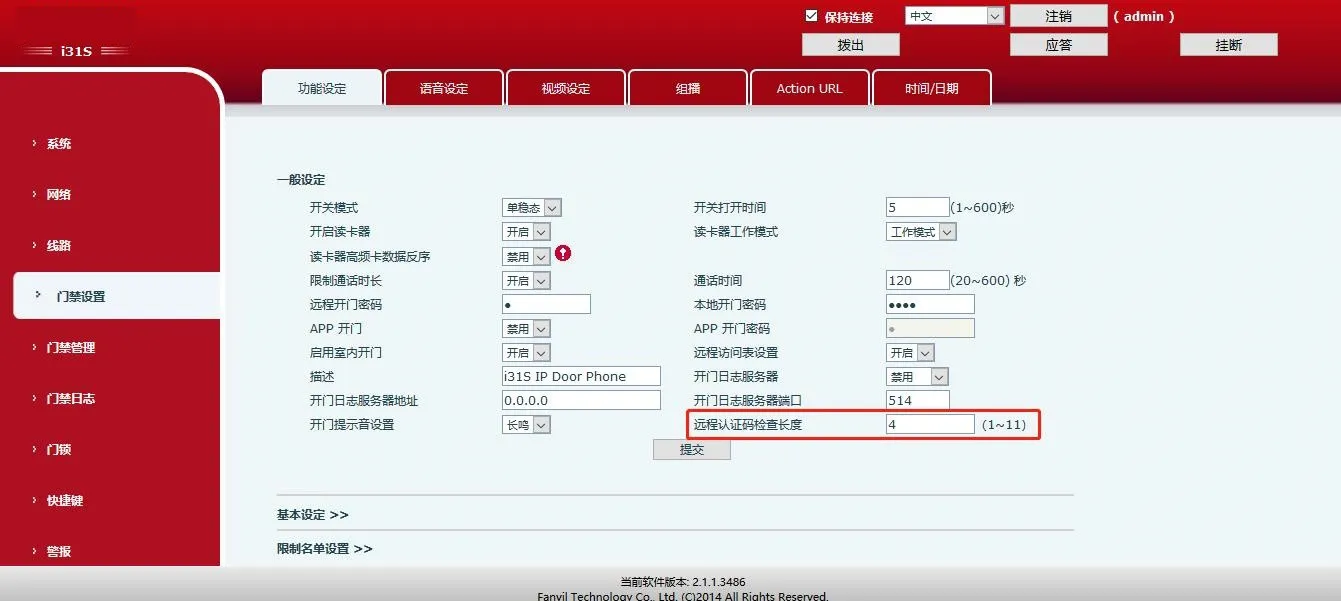

Legen Sie die Länge fest (1~11 Ziffern, standardmäßig: 4). Das System sendet den Code sofort, sobald die eingestellte Länge erreicht ist.
Web-Pfad: Door Settings -> Features -> General Settings

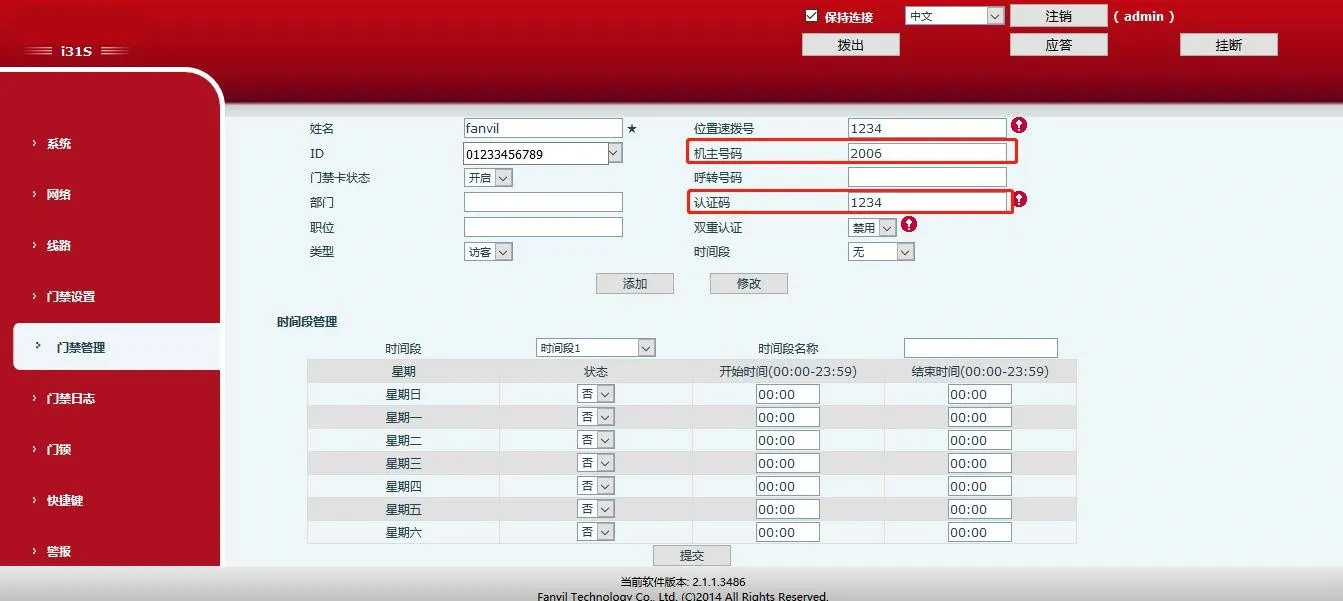

Legen Sie die SIP-Nummer des Innentelefons als Hauptnummer fest und weisen Sie einen Entriegelungscode zu.
Web-Pfad: Door Management -> Add Access Rule

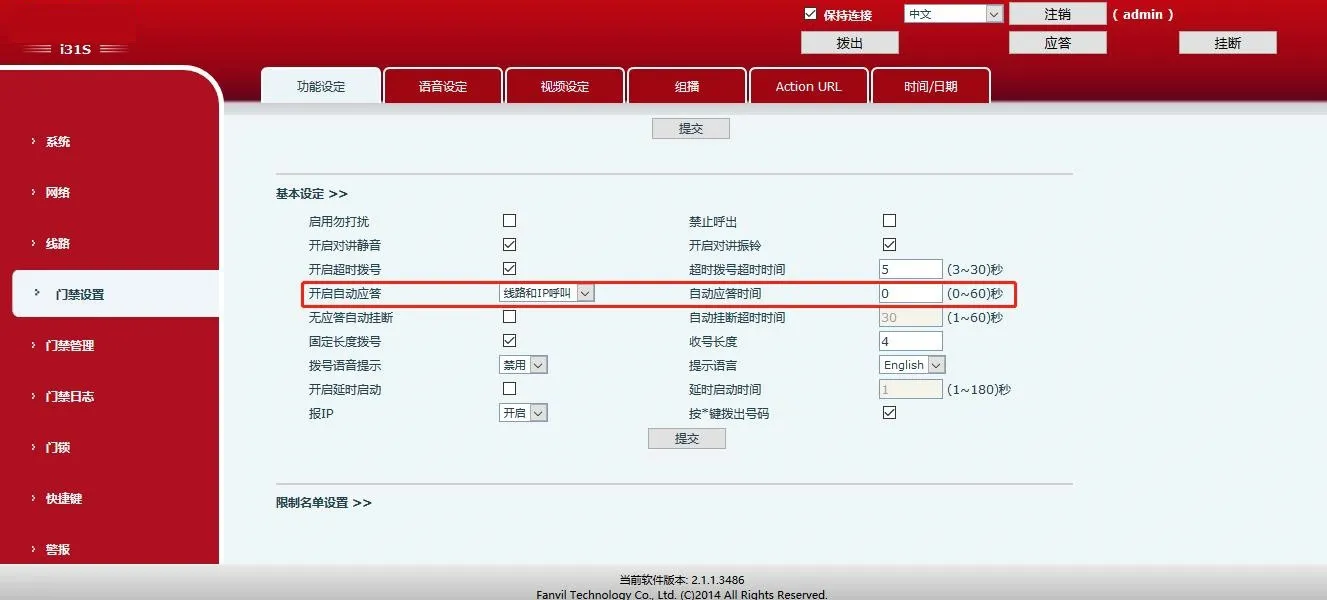

Aktivieren Sie die automatische Annahme mit Zeitüberschreitung. Die Türstation nimmt Anrufe vom Innentelefon automatisch an.
Web-Pfad: Door Settings -> Features -> Basic Settings
