Analoger Trunk, digitaler Trunk und IP-Trunk sind drei gängige Wege, Telefonsysteme, PBX-Plattformen, Carrier-Netze und moderne Unified-Communication-Systeme zu verbinden. Sie erfüllen denselben Grundzweck: Ein Kommunikationssystem kann Anrufe mit einem anderen System austauschen. Sie unterscheiden sich jedoch deutlich bei Schnittstellentyp, Kanalkapazität, Signalisierungsmethode, Bereitstellungskosten, Skalierbarkeit und langfristigem Upgrade-Wert.

Für ein kleines Büro können einige analoge Leitungen ausreichen. Für ein großes Unternehmen oder einen telefonischen Zugang auf Carrier-Niveau kann ein E1-Digitaltrunk höhere Anrufkapazität und stabile Qualität einer Standleitung bieten. Für moderne SIP-basierte Kommunikationsplattformen ist ein IP-Trunk in der Regel flexibler, einfacher zu erweitern und besser geeignet für standortübergreifende Sprach-, Video-, Dispatch- und Cloud-Kommunikationsdienste.

Warum der Trunk-Typ für die Systemplanung wichtig ist

In einem Kommunikationsprojekt ist der Trunk nicht nur eine physische Leitung oder Netzwerkverbindung. Er bestimmt, wie zwei Systeme Anrufe austauschen, wie viele gleichzeitige Gespräche unterstützt werden, welcher Gateway- oder Schnittstellentyp erforderlich ist und ob das System künftig problemlos erweitert werden kann.

Ein Trunk kann zwischen zwei PBX-Systemen, zwischen einer Unternehmenstelefonanlage und einem Telekommunikationsanbieter, zwischen einem bestehenden Sprachsystem und einer IP-PBX oder zwischen einer privaten Dispatch-Plattform und einem öffentlichen Sprachnetz eingesetzt werden. Wird der falsche Trunk-Typ gewählt, können begrenzte Gesprächskapazität, komplizierte Verkabelung, inkompatible Signalisierung, schlechte Sprachqualität, schwierige Wartung oder hohe Upgrade-Kosten entstehen.

Daher sollten Projektteams einen Trunk nicht nur nach dem Preis auswählen. Sie sollten vorhandene Leitungsressourcen, erwartetes Gesprächsaufkommen, bestehende PBX-Schnittstellen, Carrier-Zugangstyp, Netzwerkbedingungen, Sicherheitsanforderungen und die künftige Migrationsrichtung vergleichen.

Einfacher leitungsbasierter Zugang für kleinere Systeme

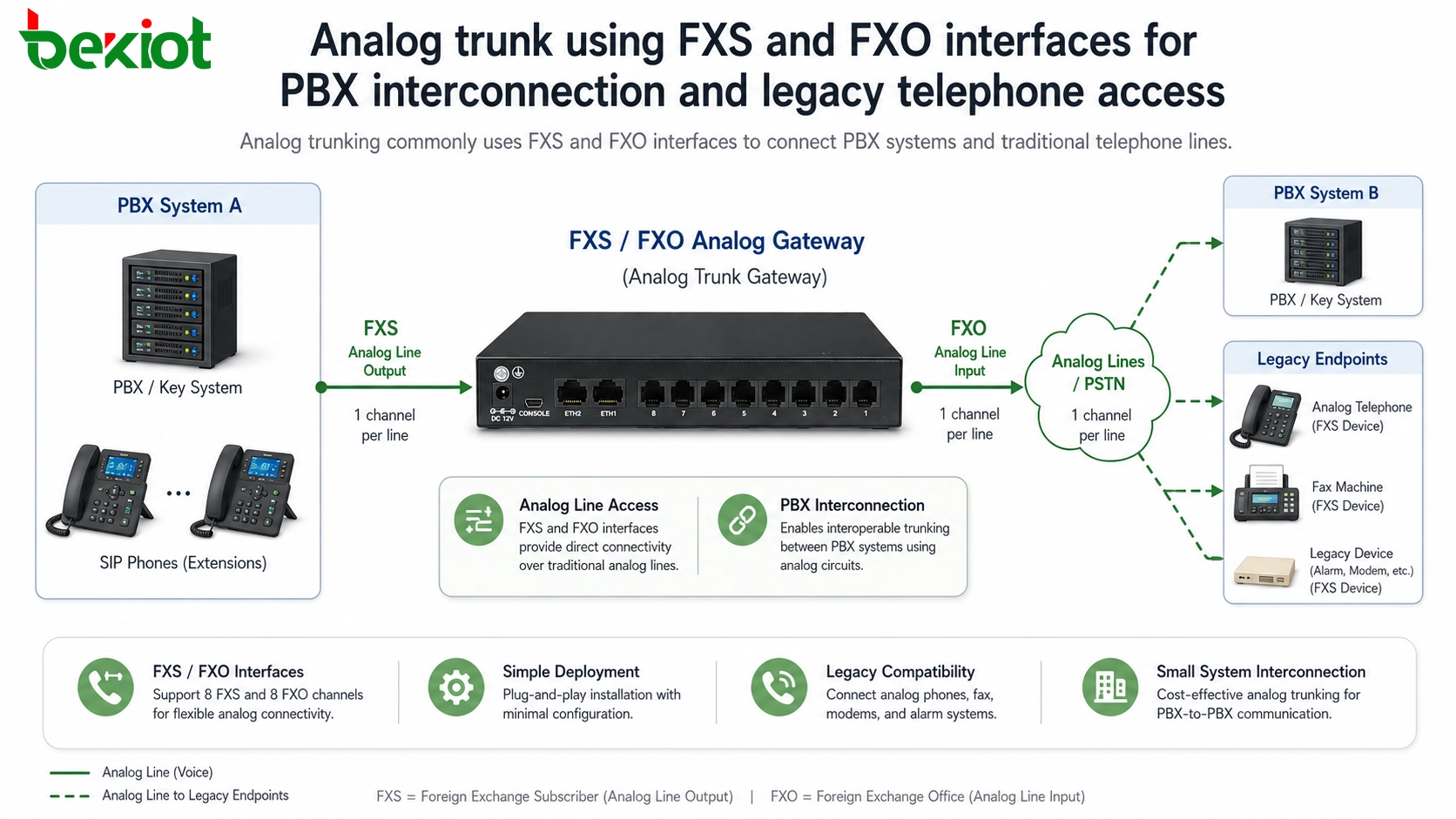

Analoger Trunk basiert auf traditioneller Telefonleitungstechnik. Er ist leicht verständlich und wird weiterhin in vielen kleinen Büros, älteren PBX-Systemen, Hotels, Service-Schaltern und lokalen Telefonzugangsszenarien eingesetzt. Jede analoge Leitung unterstützt normalerweise jeweils ein Gespräch.

Bei der PBX-Kopplung wird die analoge Ausgangsseite häufig über eine FXS-Schnittstelle bereitgestellt. FXS steht für Foreign Exchange Station. Eine 8-Port-FXS-Karte kann beispielsweise 8 analoge Telefonleitungen ausgeben. Diese Leitungen können direkt mit analogen Telefonen oder mit einem anderen PBX-System verbunden werden.

Die Empfangsseite verwendet normalerweise eine FXO-Schnittstelle. FXO steht für Foreign Exchange Office. Wenn zwei PBX-Systeme über 8 analoge Leitungen verbunden sind, können sie 8 Sprachkanäle zwischen den beiden Systemen bereitstellen. Nach der Konfiguration von Rufnummern- und Routingregeln können Benutzer beider Systeme miteinander telefonieren.

Verwandte Lösung:Analoge Gateway-Lösung

Wo diese Methode weiterhin sinnvoll ist

Analoger Zugang eignet sich, wenn der Projektumfang klein ist, die benötigte Anzahl von Kanälen begrenzt ist und die vorhandene Telefoninfrastruktur bereits analog ist. Er ist auch nützlich, wenn eine IP-Kommunikationsplattform analoge Telefone, PSTN-Leitungen, Faxgeräte, Aufzugstelefone, Notruftelefone oder alte PBX-Nebenstellen weiterverwenden muss.

Die Vorteile sind klar: niedrige Einstiegskosten, einfache Verkabelungslogik, einfache Fehlersuche und breite Kompatibilität mit älteren Telefongeräten. Für viele kleine und mittlere Systeme bleibt der analoge Trunk eine praktische Option.

Die Einschränkung ist ebenfalls offensichtlich. Wenn ein Projekt viele gleichzeitige Gespräche benötigt, wird der analoge Trunk ineffizient, weil jeder Sprachkanal eine separate physische Leitung benötigt. Analoge Verkabelung im großen Umfang ist schwer zu verwalten und nicht ideal für moderne, erweiterbare Kommunikationsplattformen.

Dedizierte Hochkapazitätsverbindungen für Sprachnetze

Digitaler Trunk wird eingesetzt, wenn analoge Leitungen die Anforderungen an Kapazität und Stabilität nicht erfüllen. Statt vieler einzelner analoger Leitungen überträgt ein digitaler Trunk mehrere Sprachkanäle über eine digitale Kommunikationsverbindung. Dadurch eignet er sich für Unternehmens-PBX-Systeme, Carrier-Zugang, Callcenter und sprachintensive Projekte.

Digitale Trunks werden häufig in T1- und E1-Systeme unterteilt. E1 wird in China und vielen anderen Regionen weit verbreitet eingesetzt. E1 ist ein internationaler digitaler Kommunikationsstandard, der ursprünglich von der ITU-T für die Übertragung von Sprache, Daten und Signalisierung definiert wurde.

Eine E1-Leitung verwendet Zeitmultiplexing. Ein E1 ist in 32 Zeitschlitze unterteilt. Zeitschlitz 0 dient der Rahmensynchronisation, und Zeitschlitz 16 wird häufig für die Signalisierungsübertragung genutzt. Jeder Zeitschlitz überträgt 64 Kbps, sodass die Gesamtbandbreite eines E1 2,048 Mbps beträgt. Deshalb wird E1 oft als 2M-Leitung bezeichnet.

In der praktischen Telefonie unterstützt eine E1-Leitung normalerweise 30 gleichzeitige Sprachanrufe. Sie kann über Glasfaser übertragen und je nach Übertragungsausrüstung und Standortdesign über Twisted-Pair- oder Koaxialkabel mit Endgeräten verbunden werden.

Verwandte Lösung:Trunk-Gateway-Lösung

Die Signalisierung muss auf beiden Seiten übereinstimmen

Digitaler Trunk ist nicht nur eine physische Verbindung. Signalisierungskompatibilität ist eine zentrale Anforderung. Zu den gängigen Telefon-Signalisierungsmethoden gehören R2, China No.1, SS7 und ISDN-PRI.

Wenn zwei Systeme über einen E1-Trunk verbunden sind, müssen beide Seiten dieselbe Signalisierungsmethode verwenden. In vielen aktuellen Projekten gehören SS7 und ISDN-PRI zu den häufigeren Optionen. Ingenieure müssen außerdem Codierungsmodus, Prüfmodus, Takteinstellungen, Routingregeln und weitere Trunk-Parameter bestätigen.

Die wichtigsten Vorteile des digitalen Trunks sind stabile Sprachqualität, höhere Sicherheit, größere Gleichzeitigkeit und Zuverlässigkeit einer Standleitung. Nachteile sind höhere Zugangskosten, professionellere Konfiguration und geringere Flexibilität als bei rein IP-basiertem Trunking.

Netzwerkbasierter Zugang für moderne Plattformen

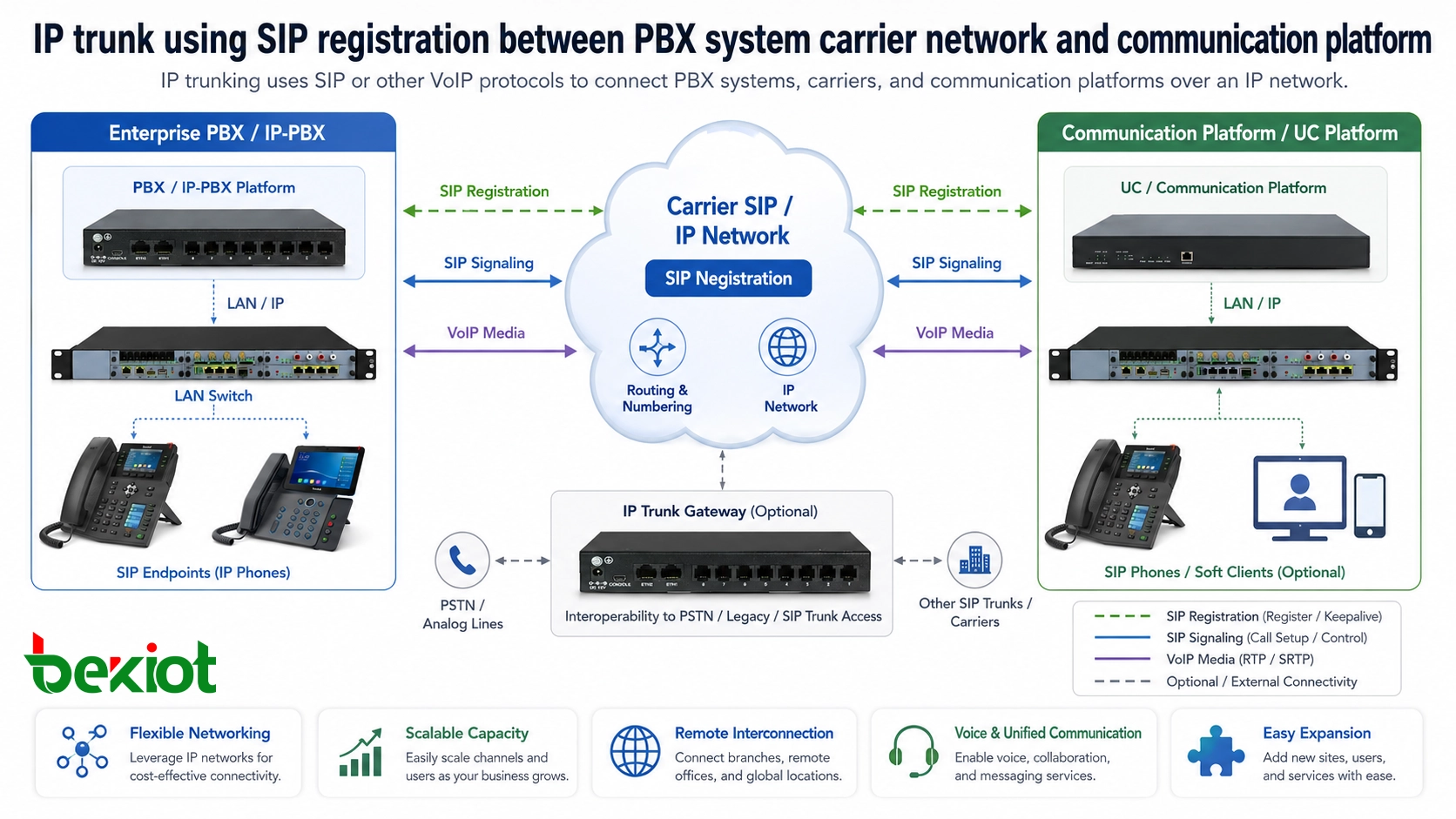

IP-Trunking verbindet Kommunikationssysteme über ein IP-Netzwerk. Es wird häufig in SIP-PBX, Unified-Communication-Plattformen, Dispatch-Systemen, Cloud-Sprachdiensten, Unternehmenssprachnetzen und IMS-Umgebungen von Betreibern eingesetzt.

SIP ist das am häufigsten verwendete Protokoll für IP-Trunking. Wenn zwei Systeme SIP unterstützen und sich über das Netzwerk erreichen können, können Ingenieure auf beiden Systemen Trunks erstellen und jede Seite auf die IP-Adresse der anderen Seite verweisen lassen. Dies wird häufig für Punkt-zu-Punkt-Verbindungen zwischen zwei Kommunikationsplattformen genutzt.

Eine weitere gängige Methode ist der registrierungsbasierte Zugang. In diesem Modell stellt der Carrier oder Dienstanbieter dem Kunden SIP-Kontoinformationen, Serveradresse, Port, Passwort und Authentifizierungsparameter bereit. Das kundenseitige PBX- oder Gateway-System registriert sich auf der Anbieterplattform, und Anrufe werden über diesen registrierten SIP-Trunk geroutet.

Mehr als nur grundlegende SIP-Konnektivität

SIP ist das Hauptprotokoll für modernes IP-Trunking, aber einige Systeme können auch H.323, IAX oder andere VoIP-Interconnection-Methoden unterstützen. In Carrier-Netzen basieren auch IMS-Kernsysteme häufig auf SIP-Architektur.

Der größte Vorteil von IP-Trunking ist Flexibilität. Es hängt nicht von aufwendigem physischem Leitungsbau wie analogem oder E1-Zugang ab. Es unterstützt Remote-Verbindungen, standortübergreifende Vernetzung, Sprachrouting, Videokommunikation, Aufzeichnung, Nummernverwaltung und Plattformintegration über IP-Netze.

IP-Trunking hängt jedoch stark von Netzwerkqualität und Sicherheitsplanung ab. Latenz, Jitter, Paketverlust, NAT-Traversal, Firewall-Richtlinien, Stabilität der SIP-Registrierung, Codec-Kompatibilität und Schutz vor Cyberangriffen können Sprachqualität und Systemzuverlässigkeit beeinflussen.

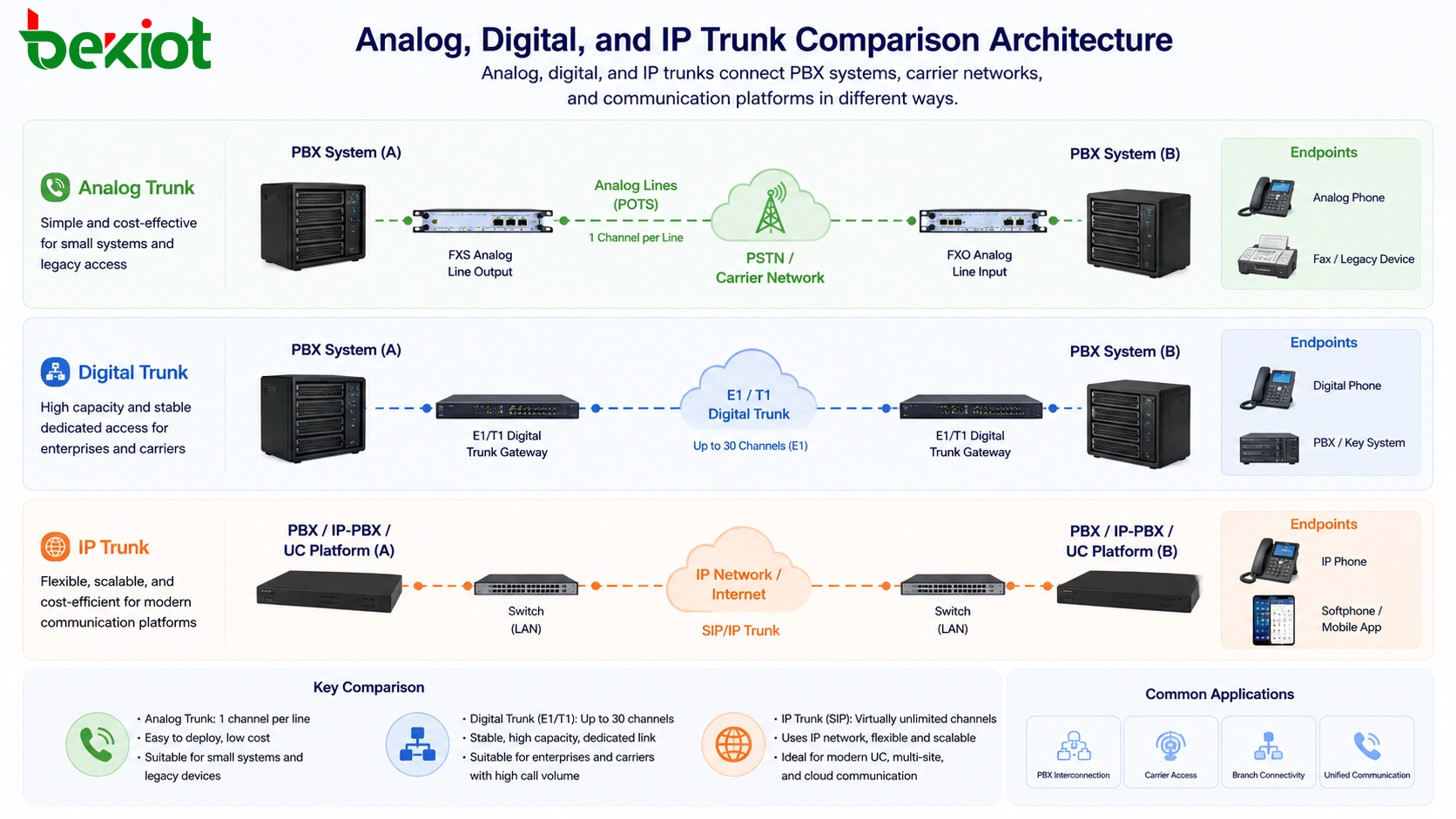

Wie die drei Optionen verglichen werden

Analoge, digitale und IP-Trunks sind nicht einfach alte, neuere und neueste Technologien. Sie erfüllen unterschiedliche Projektanforderungen. Die richtige Wahl hängt vom bestehenden System, Carrier-Ressourcen, Kanalkapazität, Budget, Bereitstellungsumgebung und zukünftigen Upgrade-Plan ab.

Für kleine Systeme reichen analoge Trunks oft aus. Für dedizierten Carrier-Telefonzugang bleiben E1-Digitaltrunks wertvoll. Für neue Kommunikationsplattformen, die Skalierbarkeit, Fernzugang und Dienstintegration benötigen, ist IP-Trunking meist die bevorzugte Richtung.

Migrationsstrategie für bestehende Sprachsysteme

Viele Organisationen ersetzen ihr gesamtes Telefonsystem nicht auf einmal. Ein realistischeres Vorgehen ist die schrittweise Migration. Vorhandene analoge Leitungen, E1-Schaltungen, alte PBX-Geräte und neue SIP-Plattformen können lange Zeit parallel bestehen.

In solchen Projekten werden Gateways zur Brücke zwischen verschiedenen Technologien. Ein analoges Gateway kann FXS- oder FXO-Leitungen mit einer VoIP-Plattform verbinden. Ein E1-Trunk-Gateway kann digitale Carrier-Leitungen oder alte PBX-Trunks mit SIP-basierten Systemen verbinden. Ein SIP-Trunk-Gateway kann beim Management von Carrier-Zugang, Routing, Codec-Konvertierung und Netzwerkanpassung helfen.

Dieser Ansatz schützt bestehende Investitionen und ermöglicht gleichzeitig den Übergang des Kommunikationssystems zu einer IP-basierten Architektur. Er eignet sich für Unternehmen, Hotels, Campus, Industrieanlagen, Verkehrssysteme, Notfall-Leitstellen und Organisationen mit mehreren Niederlassungen.

Bereitstellungs-Checkliste vor der Auswahl

Vor der Auswahl einer Trunking-Lösung sollte das Projektteam die erforderliche Anzahl gleichzeitiger Anrufe, den aktuellen PBX-Schnittstellentyp, die Carrier-Zugangsmethode, das Signalisierungsprotokoll, den Nummernplan, die Routingregeln und die erwartete zukünftige Kapazität bestätigen.

Für analoges Trunking gehören FXS- und FXO-Portanzahl, Leitungsqualität, Unterstützung der Rufnummernanzeige, Polaritätsumkehr, Faxanforderungen und Verkabelungsdistanz zu den wichtigsten Prüfungen. Für digitales Trunking gehören E1-Schnittstellentyp, Signalisierungsmodus, Taktquelle, Codierungsmethode und Carrier-seitige Konfiguration dazu.

Für IP-Trunking gehören SIP-Kompatibilität, Registrierungsmodus, IP-Erreichbarkeit, NAT-Traversal, Codec-Aushandlung, Firewall-Richtlinien, Bandbreite, QoS, Sicherheitsmaßnahmen und Failover-Routing-Design zu den wichtigsten Prüfungen. Diese Details wirken sich direkt auf Sprachqualität und Systemzuverlässigkeit nach der Bereitstellung aus.

Aufbau einer praktischen Sprachzugangsarchitektur

Eine gute Sprachzugangsarchitektur zwingt nicht jedes Projekt in einen einzigen Trunk-Typ. Stattdessen nutzt sie für jeden Systemteil die passende Zugangsmethode. Analoge Leitungen können am Rand weiterhin nützlich sein. E1 kann für dedizierten Carrier-Zugang weiterhin erforderlich sein. IP-Trunking kann die Hauptrichtung für Plattformintegration und zukünftige Erweiterung werden.

Die praktischste Lösung ist die Gestaltung einer modularen Zugangsschicht. Unterschiedliche Trunks werden über geeignete Gateways angebunden, während die zentrale Kommunikationsplattform Routing, Benutzerverwaltung, Aufzeichnung, Dispatching, Monitoring und Dienstintegration übernimmt.

Mit dieser Architektur können Organisationen bestehende Ressourcen behalten, Migrationsrisiken senken und schrittweise ein flexibleres Kommunikationssystem für Sprache, Video, Dispatching, Notfallreaktion und Unified Communications aufbauen.

FAQ

Können analoge Trunks in SIP-Trunks umgewandelt werden?

Ja. Analoge Trunks können über ein analoges Gateway in SIP umgewandelt werden. Das Gateway wird auf einer Seite mit FXS- oder FXO-Leitungen verbunden und kommuniziert auf der anderen Seite mit der SIP-Plattform.

Ist E1 bei der Sprachqualität besser als SIP-Trunking?

E1 bietet die Stabilität einer dedizierten Leitung, während SIP-Trunking von der Qualität des IP-Netzwerks abhängt. Wenn das IP-Netz ausreichende Bandbreite, QoS und Sicherheitskontrolle bietet, kann SIP-Trunking ebenfalls zuverlässige Sprachdienste bereitstellen.

Warum bietet ein E1 normalerweise 30 statt 32 Anrufe?

Obwohl ein E1 32 Zeitschlitze hat, wird Zeitschlitz 0 für die Rahmensynchronisation und Zeitschlitz 16 häufig für Signalisierung verwendet. Daher stehen normalerweise 30 Zeitschlitze für Sprachkanäle zur Verfügung.

Funktionieren alle SIP-Trunks mit jeder PBX?

Nein. SIP ist ein Standardprotokoll, aber verschiedene Plattformen können unterschiedliche Registrierungsmethoden, Authentifizierungsregeln, Codec-Präferenzen, Header-Formate und NAT-Verhalten haben. Vor der Bereitstellung werden Kompatibilitätstests empfohlen.

Wann sollte ein Projekt ein Gateway statt einer direkten Trunk-Verbindung verwenden?

Ein Gateway sollte verwendet werden, wenn die beiden Systeme unterschiedliche Schnittstellen, Signalisierungsmethoden, Medienformate oder Netzwerkbedingungen haben. Es hilft bei der Umwandlung von Zugangstypen und macht die gesamte Kommunikationsarchitektur leichter verwaltbar.
