Die automatisierte Frachtumschlagung macht Sprachkommunikation nicht überflüssig. Schiffsbesatzungen, Geräteführer, Sicherheitsteams und Wartungspersonal sind nach wie vor auf maritime VHF- oder andere Zweiweg-Funkkanäle angewiesen, wenn Arbeiten sofort koordiniert werden müssen. Das Problem tritt auf, wenn das Kontrollzentrum vom Wasser wegverlegt wird: Operatoren können das Terminal zwar über Kameras und Managementsoftware einsehen, aber ein Handfunkgerät im Kontrollraum erreicht möglicherweise nicht mehr die Personen, die die Arbeiten ausführen.

Ein Radio-over-IP-Gateway schließt diese Lücke, ohne dass der Hafen sein bestehendes Funknetz ersetzen muss. Das Gateway wird neben der Funkausrüstung am Terminal installiert und überträgt Sprache und Push-to-Talk-Steuerung über das IP-Netzwerk des Hafens. Der entfernte Disponent kann dann über dieselbe Konsole, die auch für Gegensprechanlagen, Durchsagen und betriebliche Anrufe genutzt wird, mit den Feld-Funkgeräten kommunizieren.

Die Anforderung beschränkt sich nicht auf routinemäßige Schiff-Land-Anrufe. Ein entfernter Operator muss möglicherweise einen Liegeplatzwechsel koordinieren, bestätigen, dass ein Kranspur frei ist, ein Wartungsteam in der Nähe automatisierter Geräte kontaktieren oder bei schlechter Sicht einen betrieblichen Hinweis geben. Diese Anrufe sind meist kurz, aber zeitkritisch und betreffen Personen, die verschiedene Kommunikationsgeräte verwenden. Die Lösung muss daher die Unmittelbarkeit des Funks bewahren und gleichzeitig den Kanal in der breiteren Hafen-Dispositionsumgebung verfügbar machen.

Warum die direkte Funkkommunikation zusammenbricht

Eine herkömmliche Funkverbindung zwischen zwei Handgeräten funktioniert am besten, wenn sich der Disponent im vorgesehenen Abdeckungsbereich befindet. In einem automatisierten oder ferngesteuerten Hafen kann sich der Kontrollraum in einem Bürokomplex, einem Betriebszentrum oder einem anderen gesicherten Standort weit entfernt vom Kai befinden. Entfernung, Containerstapel, Kräne, Gebäude und örtliche Gegebenheiten können eine direkte Funkabdeckung unzuverlässig oder unmöglich machen.

Dispositionspersonal nur für die Nutzung eines Funkgeräts zurück ans Wasser zu schicken, widerspricht dem Zweck des Fernbetriebs. Es verursacht zudem vermeidbare Fahrten, verzögert Entscheidungen und bringt mehr Personal in die Nähe sich bewegender Maschinen. Die Installation eines leistungsstarken Funkgeräts im entfernten Büro ist ebenfalls nicht immer sinnvoll: Dem Standort fehlt möglicherweise die geeignete Antenneninfrastruktur, und der lange Funkweg bleibt denselben physischen Hindernissen ausgesetzt.

Der praktischere Ansatz besteht darin, das VHF-Funkgerät und die Antenne dort zu belassen, wo die Funkabdeckung bereits nachgewiesen ist – im Technikraum des Hafens – und den Operatorstandort über das vorhandene Netzwerk zu erweitern. Dadurch werden die beiden Teile des Kommunikationswegs getrennt:

• Die lokale Funkverbindung deckt Schiffe, Kaiteams und mobile Arbeiter ab.

• Die IP-Verbindung überträgt Audio und Steuerung zwischen dem Hafen und dem entfernten Kontrollzentrum.

Diese beiden Abdeckungsbereiche sollten getrennt bewertet werden. Ein schwaches Signal zwischen einem Handfunkgerät und der Hafenantenne ist ein HF-Abdeckungsproblem, während unterbrochenes oder verzögertes Audio zwischen dem Technikraum und dem Kontrollzentrum ein IP-Transportproblem ist. Beides als einen einzigen Fehler zu behandeln, verlangsamt die Fehlersuche. Ein praktisches Design sollte den vorgesehenen Funkabdeckungsbereich, den Netzwerkpfad und das für jeden Teil des Pfads zuständige Wartungsteam dokumentieren, bevor das System in Betrieb genommen wird.

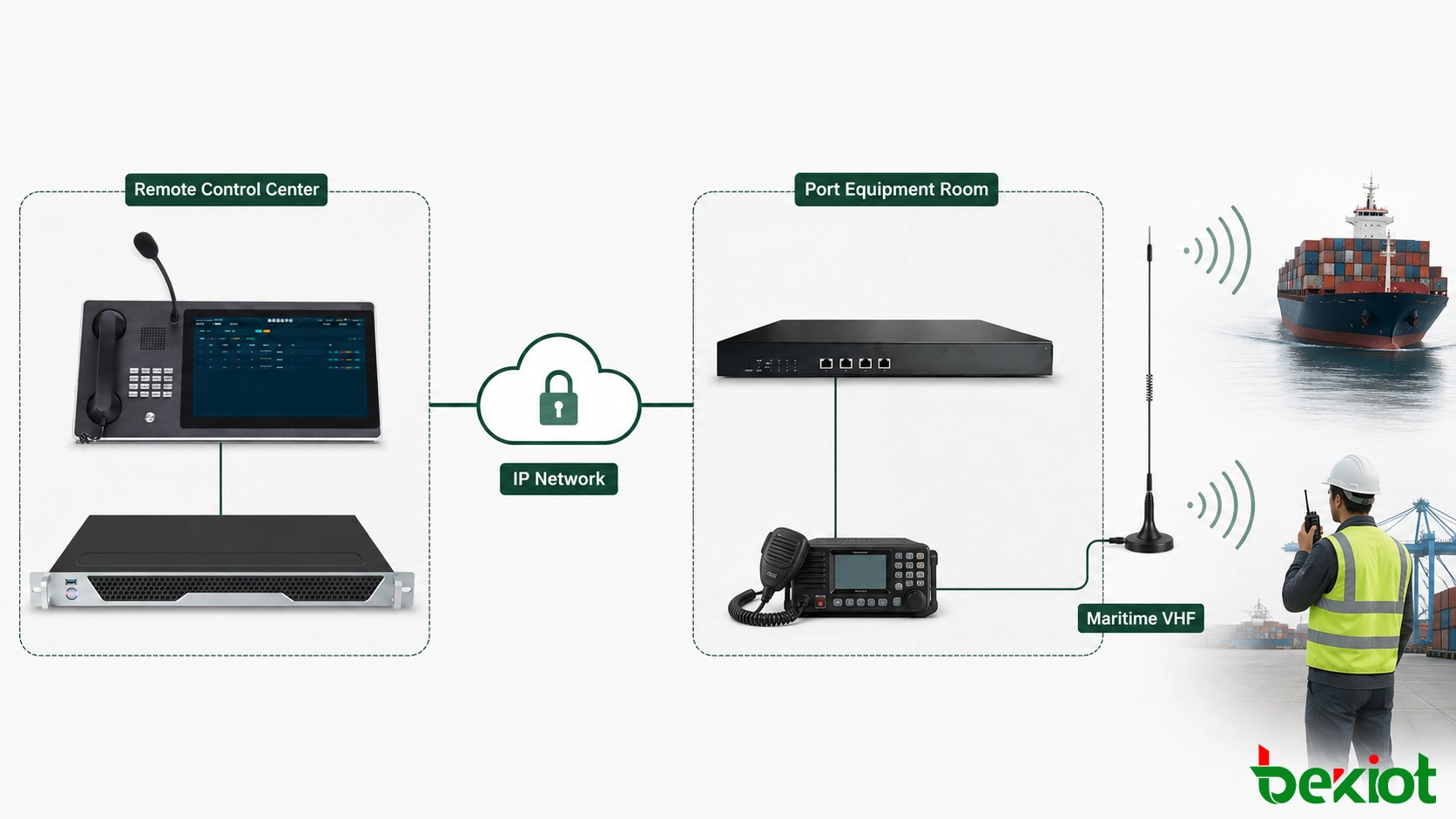

Architektur zur Erweiterung von marinem VHF über IP

Eine einfache Ein-Kanal-Installation behält die praktische Struktur des ursprünglichen Artikels bei: ein RoIP-Gateway, ein maritimes VHF-Funkgerät im Technikraum des Hafens und ein Dispositionsendgerät im entfernten Kontrollraum. Das VHF-Funkgerät verwendet weiterhin seine lokale Antenne und den zugewiesenen Betriebskanal. Das Gateway wird an die Audio- und Steuerschnittstelle des Funkgeräts angeschlossen, während sein Ethernet-Port mit dem lokalen LAN des Hafens oder einer verwalteten Weitverkehrsverbindung verbunden wird.

Auf der IP-Seite kann sich das Gateway bei einer SIP-basierten Dispositionsplattform registrieren oder mit ihr verbinden. Es wandelt das vom Funkgerät empfangene Audio in einen IP-Medienstrom um und wandelt das Audio vom Disponenten zurück in ein für die Funkübertragung geeignetes Signal. Eine Steuerschnittstelle überträgt den Push-to-Talk-Befehl, sodass der Disponent das Funkgerät fernsteuern kann, anstatt es dauerhaft im Sendemodus zu belassen.

Diese Anordnung unterscheidet sich von der Ersetzung von VHF durch eine Smartphone-Anwendung. Feldteams und Schiffsbesatzungen verwenden weiterhin die Funkgeräte und Kanäle, die bereits für den Wasserbetrieb geeignet sind. RoIP ändert, wie das Kontrollzentrum die Funkbasisstation erreicht; es ändert nicht die Luftschnittstelle, die vom Personal im Feld verwendet wird.

Der IP-Teil kann sich auch über mehr als einen Standort erstrecken. Ein Hafen-LAN kann den Datenverkehr vom Technikraum zu einem lokalen Betriebsgebäude übertragen, während ein verwaltetes WAN oder ein privater Tunnel ihn zu einem regionalen Kontrollzentrum erweitert. In beiden Fällen sollte der Funkendpunkt in einem kontrollierten Netzwerksegment gehalten werden. Routing, Firewall-Regeln und Sprachprioritäten können dann verwaltet werden, ohne das Gateway oder den Dispositionsdienst direkt einem nicht vertrauenswürdigen Netzwerk auszusetzen.

Die Implementierungszeichnung sollte drei zugehörige Pfade identifizieren: Empfangsaudio vom Funkgerät, Sendetadio zum Funkgerät und PTT-Steuerung vom Disponenten. Statusinformationen wie Gateway-Verfügbarkeit oder Funk-Schnittstellenzustand können einen separaten Signalisierungspfad verwenden. Die Dokumentation dieser Flüsse erleichtert die Zuweisung von Firewall-Regeln, die Diagnose von einseitigem Audio und die Bestätigung, welche Komponente die Übertragung steuert. Es verhindert auch einen häufigen Inbetriebnahmefehler, bei dem Sprachpakete korrekt durchkommen, das Funkgerät aber nie ausgelöst wird, weil der Steuerpfad nicht abgebildet wurde.

Verwandtes Produkt: Becke RoIP-Gateway

Wie Disponenten mit dem Feld kommunizieren

Aus Sicht des Operators sollte der Funkkanal wie eine klar gekennzeichnete Ressource erscheinen, nicht wie eine Sammlung von Schnittstellen. Dem Gateway kann in der Kommunikationsplattform eine Nummer, Kanalbezeichnung oder Dispositionstaste zugewiesen werden. Ein Disponent wählt diese Ressource aus, hört auf Kanalaktivität und drückt PTT, um mit Funkgeräten zu sprechen, die auf derselben Frequenz arbeiten.

Eine Schreibtischkonsole oder ein Dispositionstelefon mit programmierbaren Tasten kann den Zugriff per Knopfdruck ermöglichen. Die Taste sollte nach betrieblicher Funktion benannt sein – wie Liegeplatzbetrieb, Maritimer Kanal oder Hofwartung – anstatt eine interne Durchwahlnummer anzuzeigen, die sich Operatoren merken müssen. Ein externes Schwanenhalsmikrofon kann verwendet werden, wenn der Kontrollraum häufig Durchsagen oder Funkanrufe abwickelt.

Ein Live-Anruf folgt normalerweise dieser Abfolge:

1. Der Disponent wählt den gewünschten Funkkanal auf der Konsole aus.

2. Die Plattform prüft oder zeigt den aktuellen Aktivitätsstatus des Kanals an.

3. Wenn der Disponent PTT drückt, wird der Befehl über das IP-Netzwerk an das Gateway gesendet.

4. Das Gateway schaltet das angeschlossene VHF-Funkgerät durch und leitet das Audio des Disponenten an dessen Sendeeingang weiter.

5. Nach Loslassen von PTT kehrt das Funkgerät in den Empfangsmodus zurück, und Feldantworten werden am Dispositionsplatz wiedergegeben.

Das PTT-Timing ist wichtig. Wenn die Sprache beginnt, bevor der Funksender vollständig durchgeschaltet hat, kann die erste Silbe verloren gehen. Ein gut konstruiertes System verwendet eine angemessene Sende-Vorlaufzeit und passt die Audiopegel an, sodass die entfernte Sprache klar ist, ohne den Funkgeräteingang zu übersteuern.

Die Konsolenprozedur ist ebenso wichtig, wenn mehrere Disponenten auf denselben Kanal zugreifen können. Operatoren sollten sehen können, ob die Ressource verfügbar ist, vor dem Senden mithören und erkennen, welche Position gerade PTT hält. Kanalnamen und Tastenkürzel sollten über primäre und Backup-Konsolen hinweg konsistent bleiben. Diese kleinen Entscheidungen an der Benutzeroberfläche reduzieren versehentliche Doppelsendungen und helfen einem Ersatzoperator, den Funkpfad korrekt zu nutzen, ohne die zugrunde liegende Gateway-Konfiguration erlernen zu müssen.

Integration mit vorhandenen Hafensystemen

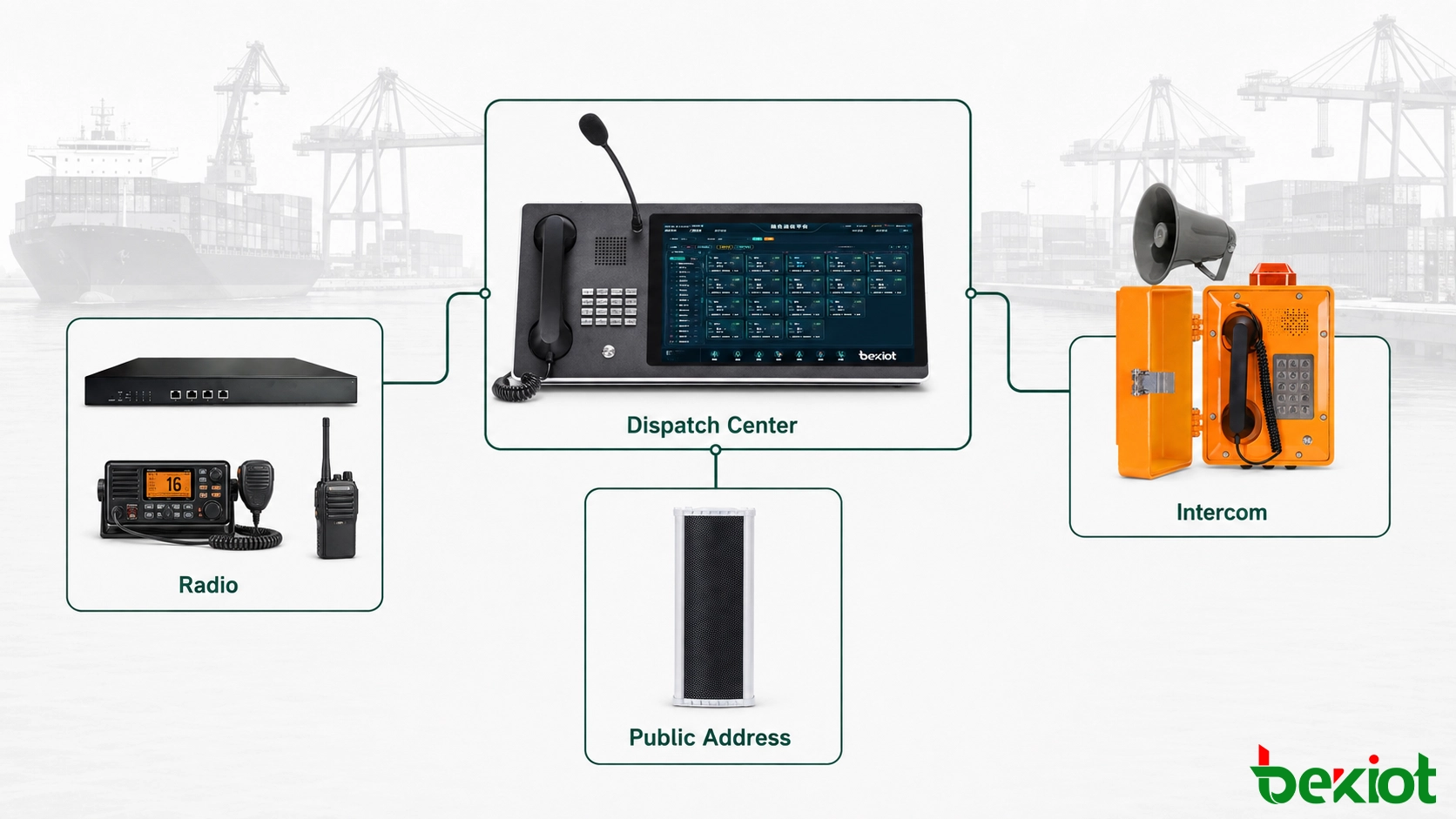

Der Hauptwert des Gateways beschränkt sich nicht auf die Funkerweiterung. Viele Häfen betreiben bereits ein IP-Dispositionssystem, das industrielle Gegensprechstationen, IP-Lautsprecher, Paging-Endpunkte und Kontrollraum-Telefone bedient. Das Hinzufügen des Funkkanals zu dieser Umgebung gibt dem Operator eine einzige Schnittstelle für mehrere ansonsten getrennte Kommunikationswege.

Beispielsweise kann ein Disponent den von einem Schiff genutzten VHF-Kanal anrufen, mit einem Wartungsarbeiter über eine industrielle Gegensprechanlage sprechen und eine nicht dringende betriebliche Nachricht an eine Ladezone senden, ohne den Platz zu wechseln. Die Systeme müssen nicht dasselbe physische Medium teilen; sie benötigen nur eine kontrollierte Integration auf der Dispositionsebene.

Eine einheitliche Oberfläche hilft dem Operator auch, den Kontext eines Ereignisses zu verfolgen. Wenn ein Gerätealarm oder eine Kamerameldung einen Problembereich identifiziert, kann der Disponent die für diese Zone zuständige Funkgruppe auswählen, einen nahe gelegenen Gegensprechpunkt kontaktieren und eine gezielte Durchsage machen, wenn Arbeiten unterbrochen werden müssen. Die Kommunikation bleibt auf Geräteebene getrennt, aber ihre Namen, Berechtigungen und Betriebszustände werden gemeinsam angezeigt. Dies reduziert Kanalauswahlfehler und vermeidet, dass eine Nachricht an nicht beteiligte Bereiche gesendet wird.

Dieses Design bewahrt auch frühere Investitionen. Wenn das VHF-Funkgerät, das Antennensystem, das interne LAN und die Dispositionsplattform bereits nutzbar sind, erfordert das Projekt keinen vollständigen Austausch der Kommunikation. Das Gateway wird an der Grenze zwischen Funk- und IP-Domäne hinzugefügt. Der Ausbau kann dann dem tatsächlichen Bedarf folgen: Ein zweiter Betriebskanal kann separat integriert werden, während nicht betroffene Kanäle unverändert bleiben.

Die Integration sollte dennoch betriebliche Grenzen respektieren. Routine-Paging, private Telefonate und mariner Funkverkehr haben unterschiedliche Benutzer und Berechtigungen. Die Dispositionsplattform sollte jede Ressource klar kennzeichnen und den Zugriff nach Rolle beschränken, sodass nur autorisierte Positionen auf einem Funkkanal senden dürfen.

Technische Planung für den täglichen Betrieb

Die Architektur ist einfach, aber der zuverlässige Betrieb hängt von mehreren Details ab, die vor der Installation bestätigt werden sollten.

Funk- und Steuerkompatibilität

Das Gateway muss mit den verfügbaren Empfangsaudio-, Sendeaudio- und PTT-Steueranschlüssen des Funkgeräts übereinstimmen. Einige Funkgeräte bieten eine dedizierte Zubehörschnittstelle; andere benötigen ein zugelassenes Schnittstellenkabel oder eine Trennschaltung. Die Kompatibilität sollte anhand der Schnittstellendokumentation und eines Prüfstandtests verifiziert werden, nicht allein aufgrund des Funksteckers angenommen werden.

Netzwerkqualität

Funkgespräche sind kurz und interaktiv, daher sind stabile Latenz und geringer Paketverlust wichtiger als die reine Bandbreite. Sprachverkehr sollte einen verwalteten Pfad mit geeigneten Quality-of-Service-Richtlinien nutzen. Wenn das entfernte Zentrum über ein öffentliches oder gemeinsames Netzwerk erreicht wird, ist eine gesicherte private Verbindung vorzuziehen, um Sprachdienste nicht direkt dem Internet auszusetzen.

Audiopegel- und PTT-Abstimmung

Empfangs- und Sendeverstärkungen sollten mit echtem Funkverkehr eingestellt werden. Übermäßige Verstärkung erzeugt Verzerrungen und Rauschen; unzureichende Verstärkung macht den Disponenten schwer verständlich. PTT-Aktivierung, Freigabezeitverhalten und etwaiges Verhalten bei belegtem Kanal sollten zusammen abgestimmt werden, damit die entfernte Konsole der Betriebsdisziplin des lokalen Funknetzes folgt.

Überwachung und Ausweichlösung

Der Kontrollraum sollte zwischen einem stillen Kanal, einem ausgefallenen Gateway, einem getrennten Funkgerät oder einem nicht verfügbaren Netzwerkpfad unterscheiden können. Geräteerreichbarkeit, Registrierungsstatus und Schnittstellenalarme können technischem Personal oder der Dispositionsplattform angezeigt werden. Ein lokaler Funkplatz sollte für essentielle Vorgänge verfügbar bleiben, wenn die IP-Verbindung oder das entfernte Kontrollzentrum nicht verfügbar ist.

Stromversorgung und Technikraumbedingungen

Funkgerät und Gateway sollten an einer stabilen Stromquelle installiert werden, die den Kontinuitätsanforderungen des Hafens entspricht. Eine unterbrechungsfreie Stromversorgung ist nur nützlich, wenn der Ethernet-Switch, der Netzwerk-Uplink und ein eventuell erforderlicher Dispositionsserver als Teil derselben Kommunikationskette geschützt sind. Der Technikraum sollte zudem geeignete Erdung, Belüftung und Trennung zwischen HF-Kabeln und Netzwerk- oder Audiokabeln bieten. Klare Kabelkennzeichnungen und zugängliche Prüfpunkte erleichtern die spätere Wartung, insbesondere wenn mehrere Funkgeräte und Antennen sich denselben Racks oder Technikraum teilen.

Inbetriebnahme unter realen Betriebsbedingungen

Die abschließende Prüfung sollte das tatsächliche Funkgerät, die Antenne, den Netzwerkpfad und die für den Betrieb vorgesehene Operatorkonsole verwenden. Testanrufe sollten von einem schiffsseitigen Standort, vom Kai, aus Bereichen hinter Containerstapeln und aus allen Wartungszonen erfolgen, in denen die Abdeckung zuvor schwach war. Das Team sollte bidirektionales Audio, den Beginn und das Ende jeder Übertragung, das Verhalten bei belegtem Kanal, Konsolenbezeichnungen und die Wiederherstellung nach einer vorübergehenden Netzwerkunterbrechung bestätigen. Die Ergebnisse sollten nach Standort und Kanal dokumentiert werden, damit Funkabdeckungsprobleme nicht mit Gateway-Fehlern nach der Übergabe verwechselt werden.

Wenn diese Details berücksichtigt werden, bietet die Lösung eine kontrollierte Möglichkeit, die bestehende Funkabdeckung in eine entfernte Betriebsumgebung zu erweitern. Sie reduziert die Notwendigkeit für Dispositionspersonal, zum Kai zu fahren, verkürzt den Kommunikationsweg zwischen Entscheidungsträgern und Feldteams und bringt Funk-, Gegensprech- und Paging-Ressourcen in eine operative Übersicht. Vor allem erreicht sie dieses Ergebnis, ohne Schiffe oder Hafenarbeiter zu zwingen, die bereits im täglichen Betrieb verwendeten Funkgeräte aufzugeben.
